Audiosystem Avalanche AV 165 User manual

Avalanche

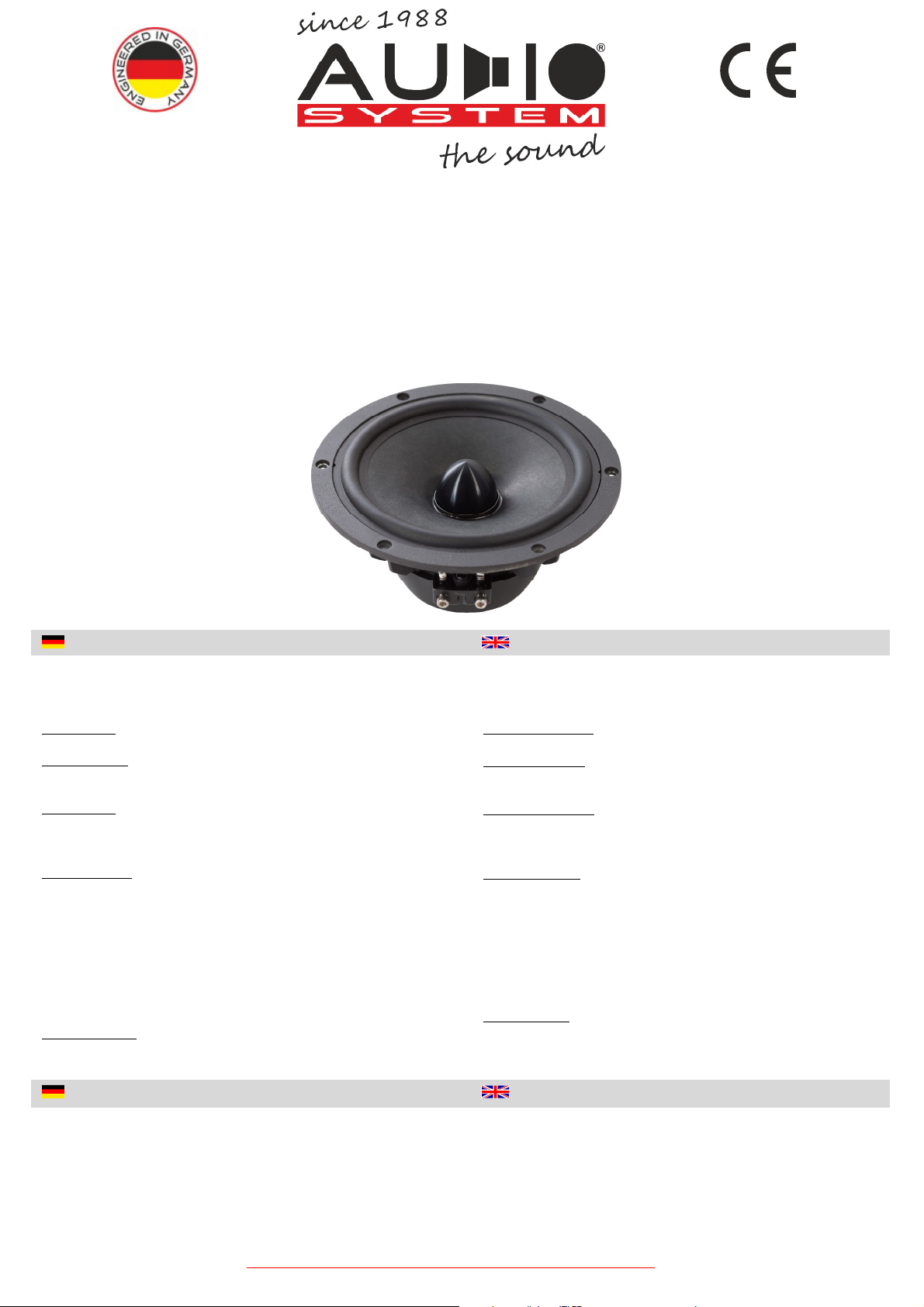

High end midwoofer av 165
USER MANUAL/ANLEITUNG
www.a dio-system .de
A dio System Germany falltorstrasse 6 76707 hambrücken
Congratulations on purchasing a high quality AUDIO
SYSTEM product.
Important: Completely read this operating instruction
before installation and use of the device.
ATTENTION: Pay attention to advices and instructions of
the car manufacturer. Check the polarity after connecting the
speakers.
Important: You will need your purchase receipt as proof
of purchase for any and all warranty repairs and for insurance
purposes. Keep your receipt, owner´s manual and packing
materials in a safe location for possible future use.
ATTENTION: Use of sound components can impair your
ability to hear necessary traffic sounds and may constitute a
hazard while driving your automobile. AUDIO SYSTEM
Germany accepts no liability for hearing loss, bodily injury or
property damage as a result of use or misuse of our products.
We recommend installing the equipment by an authorized
service center or dealer. A professional fitting and connection
is the requirement for further warranty and perfect sound.
warning: This speaker-system is able to produce a high
level of loudness. Long-term and excessive exposition can
lead to injury of hearing.
Wir beglückwünschen Sie zum Erwerb eines hochwertigen
AUDIO SYSTEM Produktes.
Wichtig: Lesen Sie diese Bedienungsanleitung vor der
Installation und Inbetriebnahme des Gerätes vollständig durch.
Acht ng: Beachten Sie die Vorschriften und Hinweise
Ihres Automobilherstellers und achten Sie beim Anschließen
auf die richtige Polarität.
Wichtig: Ihr Kaufbeleg dient als Garantienachweis für
etwaige Reparaturen oder Austausch. Heben Sie Ihren
Kaufbeleg, Bedienungsanleitung und Originalverpackung
sorgfältig auf.
Acht ng: Der Gebrauch von Musikanlagen kann das
Hören von wichtigen Verkehrsgeräuschen behindern und
dadurch während der Fahrt Gefahren auslösen. AUDIO
SYSTEM Germany übernimmt keine Verantwortung für
Gehörschäden, körperliche Schäden oder Sachschäden, die
aus dem Gebrauch oder Missbrauch seiner Produkte entsteht.
Wir empfehlen Ihnen, die Installation von einer Fachwerkstatt /
Einbauspezialist vornehmen zu lassen, da ein fachgerechter
Einbau und Anschluss die Voraussetzung für ein klanglich
perfektes Ergebnis ist.
WARNUNG: Dieses Lautsprechersystem ist in der Lage,
sehr hohe Lautstärken zu produzieren. Das Hören mit sehr
hohen Lautstärken kann zu Gehörschäden führen.
vielen dank
thank yo
Tipp Tip
Beste Leistung
erzielen Sie mit A dio System Endstufen.
z.B. HX-175.2 oder hx-265.2
oder aktiv mit hx-85.4 oder hx-175.4 oder aber mit DSP
AS-dsp 4.6 oder as-dsp 8.12
Gegen Resonanzen und zur Dämmung empfehlen wir:
Dämmpaste DP 5000 und Al 200 oder Al 500
Best performance
you get with A dio System amplifiers.
such as HX-175.2 or hx-265.2
or activ with hx-85.4 or hx-175.4 or with DSP
AS-dsp 4.6 or as-dsp 8.12
To avoid resonances and for damping we recommend:
Damppaste DP 5000 and Al 200 or Al 500

Av 165 Technische Daten / Data sheet
www. audio-system .de
audio system germany - falltorstrasse 6 - 76707 ham rücken
Leistung Music 140 Watt Power
RMS 100 Watt
Kennschalldruck SPL (2,83V, 1 ) dB 90,8 dB SPL
Frequenzbereich 65,2-1800 Hz Frequency Range
Gleichstro wiederstand Re 3,4 Ω DC Resistance
I pedanz Zn 4 Ω No inal I pedance
Resonanzfrequenz Fs 47,56 HZ Resonance Frequency
Schwingspulendurch esser D 35 Voice Coil Dia eter
Mechanische Auslenkung +/- 2,9 X ax
Mechanische Güte Q s 2,233 Q s Mechanical Q Factor
Elektrische Güte Qes 0,79 Qes Electrical Q Factor
Gesa tgüte Qts 0,585 Qts Q Factor in Total
Bewegte Masse M s 13,04 Gra Moving Mass
Äquivalentes Luftvolu en Vas 7,91 Liter Equivalent Air Volu e
Kraftfaktor Bl 5,24 T Force Factor
Effektive Me branfläche Sd 12,88 c 2 Effective Piston Area
d
c
a
e
Masse und material diameter and material
Lautsprecher Parameter speaker specifikations
b
V
G
V
2
V
1
Bass Reflex
Vented
Ft Hz
VBR Liter
d
L
Band Pass Band pass
F Hz
V1 Liter
V2 Liter
d
L
Geschlossen
sealed
VG 18 Liter
FC 88 Hz
VG 6,7 Liter
FC 109 Hz
V
BR
d
L
L
Gewicht 1,26 Kilogra Weight
U fang Aussen ( a ) 171 External Dia eter ( a )
Einbauöffnung ( b ) 140 Installation Dia eter ( b )
Magnetdurch esser( c ) 95 Magnet Dia eter ( c )
Einbautiefe gesa t ( d ) 83 Installation Depth kpl. ( d )
Einbautiefe ( e ) 74 Installation Depth ( e )
Me brane TFPapier TFPaper Cone
Sicke LRRSicke LRRSurround Surround / Edge
Gehäuse AOT Alu iniu AOT alu inu Housing
Zentrierspinne No ex No ex Spider
Schwingspulenträger BASV BASV Coil for er
Staubkappe Phase Plug Phase plug Dust Cap
d
Alle Berechnungen incl. Woofer und it As aeroport All calculations incl. woofer and with As aeroport
Empfohlene Gehäuse recommended oxes
