Sehr geehrter Kunde,
wir gratulieren Ihnen zum Kauf dieses hochwertigen
MATCH Lautsprechersystems.
Die Lautsprecher wurden nach neuesten tech-
nischen Erkenntnissen entwickelt und zeichnen
sich durch hervorragende Verarbeitung und über-
zeugenden Klang aus.
Dabei protieren Sie als Kunde direkt von unserer
mehr als 30-jährigen Erfahrung in der Forschung
und Entwicklung von Audio-Komponenten.
Viel Freude an diesem Produkt wünscht Ihnen das
Team von
AUDIOTEC FISCHER
Allgemeine Hinweise zu den MATCH UPGRADE
Lautsprechersystemen für BMW-Fahrzeuge
Die MATCH UPGRADE Mittel-Hochton Laut-
sprechersysteme (UP C42BMW-FRT.1 bis .3) für
BMW-Fahrzeuge sind mit einer Frequenzweiche
mit abschaltbarem Hochpasslter ausgestattet, die
sowohl die Anwendung am Werksradio (passiv) als
auch den idealen Betrieb an einem DSP Verstärker
(teilaktiv) ermöglicht.
Werkseitig ist die Frequenzweiche für den Passiv-
betrieb am Autoradio voreingestellt.
Um die maximale Klangqualität zu erreichen, wird
die Verwendung eines DSP-Verstärkers empfohlen.
In diesem Fall sollte das Hochpasslter im Inneren
der Frequenzweiche abgeschaltet und im DSP-Ver-
stärker ein Hochpass mit 120 Hz Trennfrequenz /
24 dB Flankensteilheit eingestellt werden.
Allgemeines zum Einbau von MATCH Kompo-
nenten
Um alle Möglichkeiten des Produktes optimal aus-
schöpfen zu können, lesen Sie bitte sorgfältig die
nachfolgenden Installationshinweise. Wir garan-
tieren, dass jedes Produkt vor Versand auf seinen
einwandfreien Zustand überprüft wurde. Ihr Kaufbe-
leg dient als Garantienachweis für etwaige Repara-
turen oder Austausch.
Wir empfehlen Ihnen, die Installation von einem
Einbauspezialisten vornehmen zu lassen, da der
Nachweis eines fachgerechten Einbaus und An-
schlusses des Lautsprechersystems Vorausset-
zung für die Garantieleistungen sind.
Allgemeine Hinweise zum Anschluss von
MATCH Lautsprechersystemen
Die Qualität und Sorgfalt der Installation hat ent-
scheidenden Einuss auf den Klang des Lautspre-
chers. Bitte führen Sie jede Installation mit größt-
möglicher Sorgfalt durch.
Wir empfehlen Ihnen einen kurzen Funktionstest
des kompletten Systems bei geringer Lautstärke
durchzuführen um sicherzustellen, dass alle Kom-
ponenten vor ihrer endgültigen Montage auch kor-
rekt arbeiten.
Vergewissern Sie sich, dass alle Kabel geschützt
und sicher verlegt sind und nicht durch scharfe
Kanten beschädigt werden können. Dies kann zu
Kurzschlüssen führen, die unweigerlich eine Be-
schädigung Ihres Steuergeräts, Ihres Verstärkers
und / oder der Lautsprecher verursachen.
Stellen Sie ebenfalls sicher, dass alle Kabel ohne
Spannung und in ausreichender Länge am Laut-
sprecher befestigt sind.
Wichtig: Achten Sie darauf, dass alle Lautsprecher
phasenrichtig angeschlossen sind, d.h. Plus zu
Plus und Minus zu Minus.
Wenn alle Komponenten richtig angeschlossen
sind und den Funktionstest bestanden haben, kön-
nen Sie die Lautsprecher in ihrer endgültigen Posi-
tion befestigen.
Detailliertere Einbauanleitungen nden Sie unter
www.audiotec-scher.com
Herzlichen Glückwunsch!
Allgemeine Hinweise

3

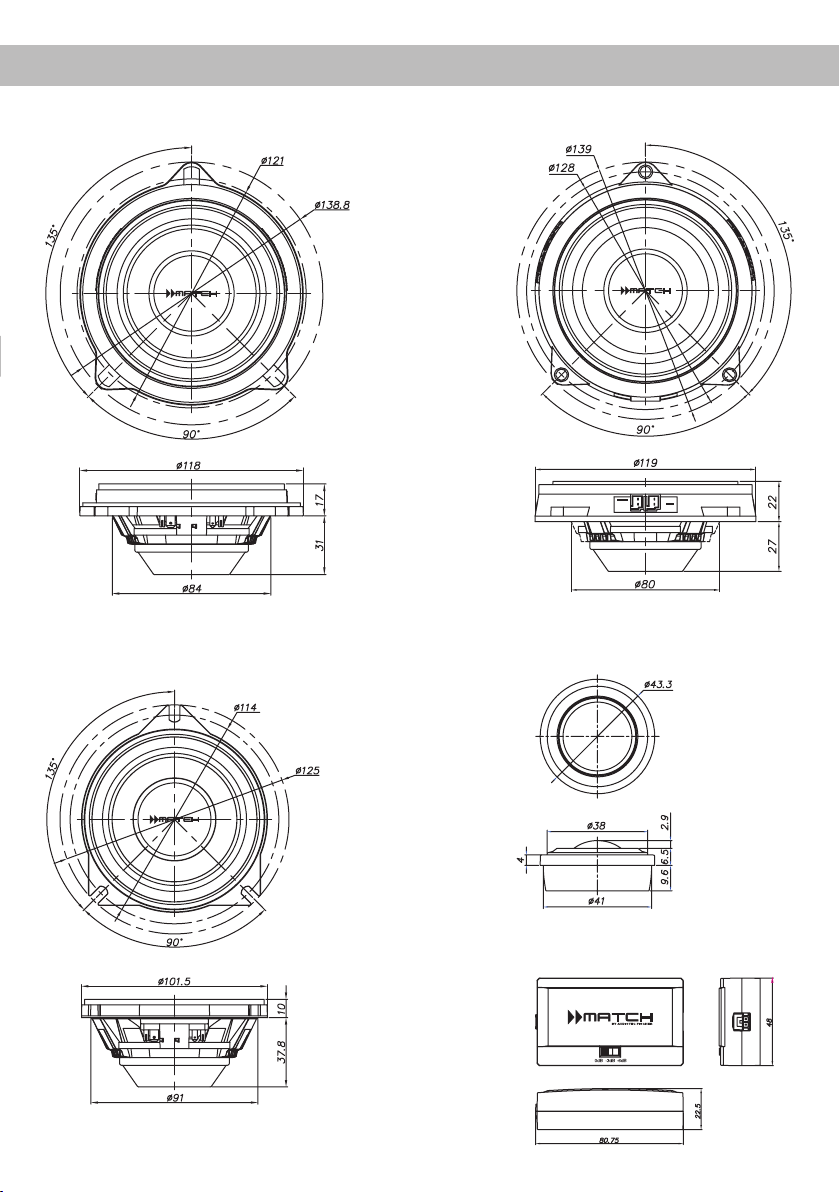

Abmessungen
*Alle Abmessungen in mm
UP S4BMW-FRT.1: UP S4BMW-FRT.2:
UP S4BMW-FRT.3: UP S1BMW-FRT:
Crossover .1 - .3

4
Türverkleidung / hintere Seitenverkleidung
entfernen
Zur Montage der Lautsprecher in die Original-Ein-
baupositionen muss die Türverkleidung / hintere
Seitenverkleidung entfernt werden.
Sollten Sie sich nicht sicher sein, wie Sie die
Verkleidung entfernen, fragen Sie ihren Car Hi
oder Autofachhändler. Befolgen Sie in jedem Fall
die Hinweise des Fahrzeugherstellers.
Beachten Sie hierbei die folgenden Hinweise:
1. Die Verkleidungen sind an bestimmten Stellen
mit verdeckten Schrauben am Karosserieblech
befestigt. Vergewissern Sie sich, dass Sie alle
Schrauben gelöst haben, bevor Sie die Verklei-
dung abnehmen.
2. Zusätzlich ist die Verkleidung meist mit Halteclips
befestigt. Achten Sie beim Lösen der Verkleidung
darauf, dass Sie diese vorsichtig entfernen und
dabei nicht zerstören. Die Umgebungstempera-
tur beim Entfernen der Clips sollte mindestens
10° C betragen.
Montage des UP C42BMW-FRT.1, .2 & .3
Das UP C42BMW-FRT ist ein 2-Wege Komponen-
tensystem, welches über die beiliegende 2-Wege
Frequenzweiche angeschlossen und in die Ori-
ginal-Einbauposition montiert wird. Nachdem Sie
die Verkleidung demontiert haben, können Sie den
Original-Mitteltöner entfernen. Anschließend kön-
nen Sie den MATCH Tiefmitteltöner UP S4BMW-
FRT.1 / .2 / .3 mit dem mit „MID“ gekennzeichneten
Lautsprecherkabel der Frequenzweiche verbinden
und in die Original-Aufnahme einsetzen.
Zur Montage des Hochtöners entfernen Sie den
Original-Hochtöner aus dem Original-Spiegeldrei-
eck. Anschließend können Sie diesen durch den
MATCH-Hochtöner UP S1BMW-FRT ersetzen.
Sollten Sie ein Fahrzeug ohne Hochtöner-Einbau-
platz besitzen, so können Sie für dieses ggf. eine
Blende mit Hochtonaufnahme bei Ihrem BMW-
Fachhändler als Ersatzteil erwerben.
Nachdem der Hochtöner installiert ist, verbinden
Sie diesen mit der Frequenzweiche. Anschließend
verbinden Sie das mit „IN“ gekennzeichnete Kabel
der Frequenzweiche noch mit dem Original-Laut-
sprecherkabel. Die Frequenzweiche ist mit einer
3-stugen Hochton-Pegelanpassung sowie einem
abschaltbaren Hochpasslter für den Tiefmitteltöner
ausgestattet. Mit dem Schalter auf der Frequenz-
weiche kann der Lautstärkepegel des Hochtöners
verändert werden.
0 dB: Der Hochtöner wird mit dem für die
meisten Anwendungsfälle optimalen Pegel
angesteuert.
-3 dB: Der Lautstärkepegel des Hochtöners wird
um 3 dB abgesenkt.
-6 dB: Wählen Sie diese Einstellung um den Laut-
stärkepegel des Hochtöners um 6 dB abzu-
senken. Diese Einstellung wird empfohlen
wenn Werksseitig kein Hochtonlautsprecher
verbaut war.
Werden die Lautsprecher in Kombination mit einem
DSP-Verstärker verwendet, muss der Hochpassl-
ter des Tiefmitteltöners im Inneren der Frequenz-
weiche deaktiviert werden. Dazu muss die Fre-
quenzweiche geö󰀨net und ein Jumper umgesteckt
werden (siehe nachfolgende Graken).
Als nächstes sollte die Frequenzweiche in der Ver-
kleidung gut xiert werden. Hierzu sollte eine geeig-
nete Aussparung gewählt werden.

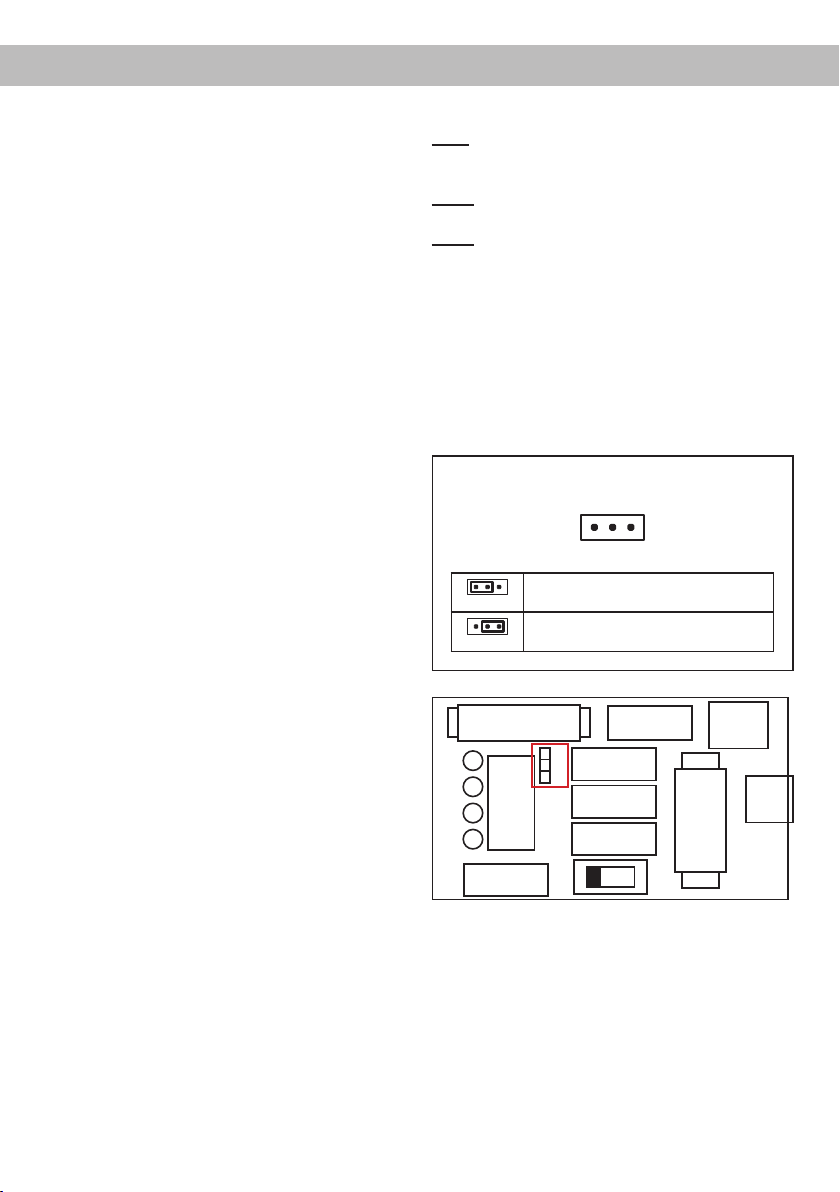

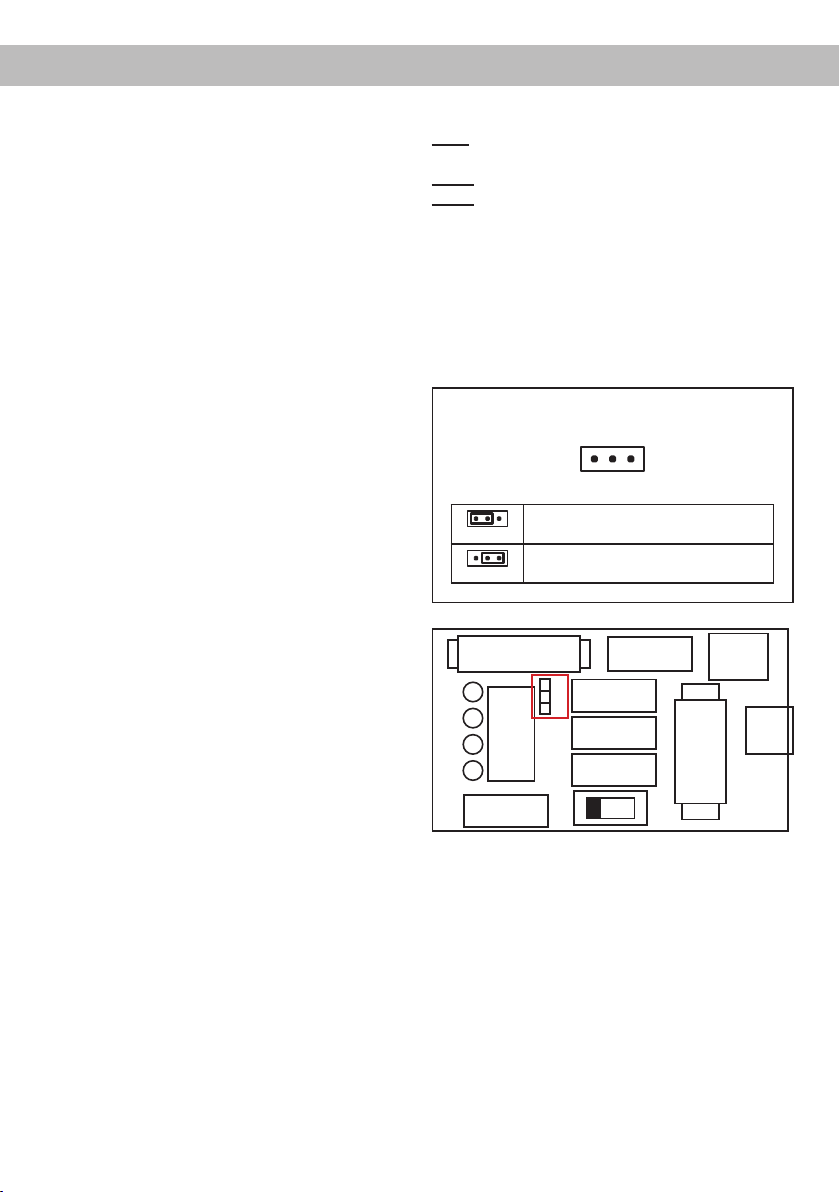

Jumper
Angesteuert durch DSP-Verstärker
Hochpassfilter deaktiviert
Angesteuert durch Autoradio
Hochpassfilter aktiviert (Standard)
Hochhpasslter-Konguration
einstellbar im Inneren der Frequenzweiche
321
321
321
321
TW LEVEL
1–2 Active 2–3 Bypass
– TW +
UP C 42BMW-FRT
+WF – +IN –
PTC
Installation

5

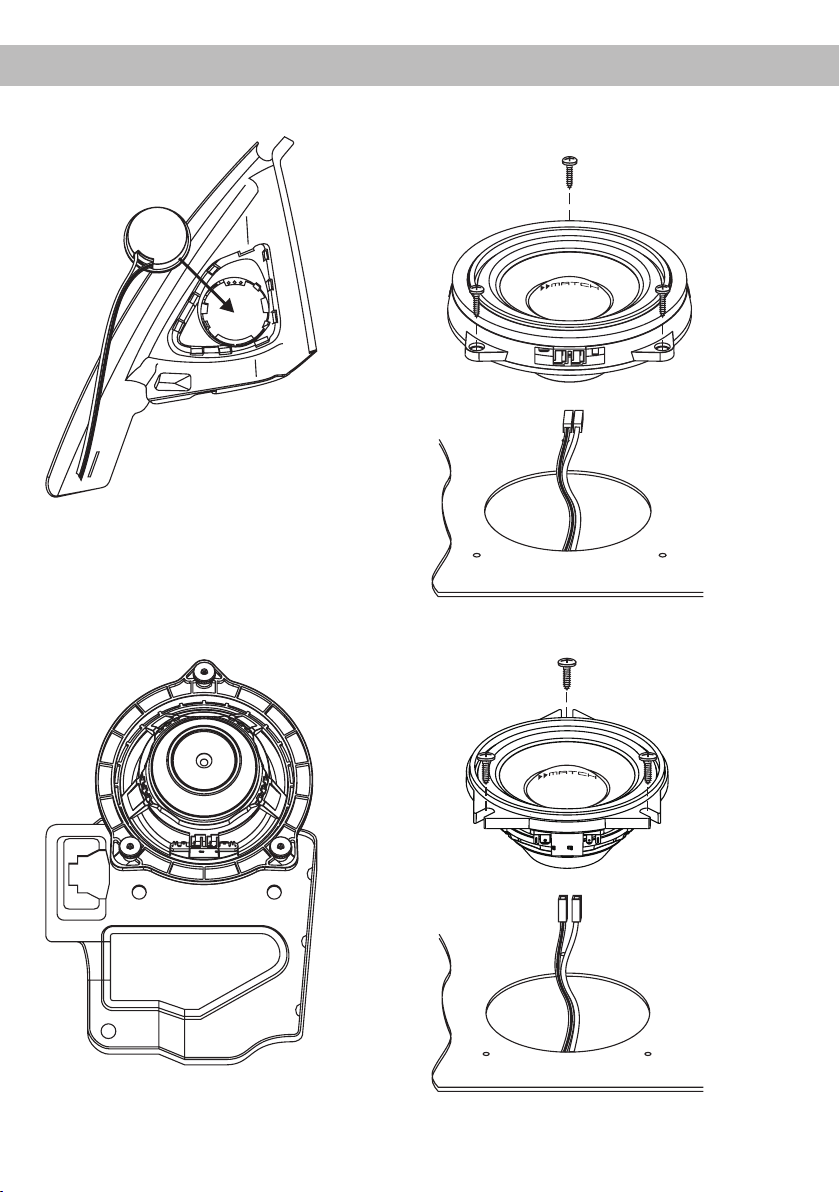

Installation des UP S1BMW-FRT:
Installation des UP S4BMW-FRT.1:
Installation des UP S4BMW-FRT.2:
Installation des UP S4BMW-FRT.3:
Wichtig: Achten Sie darauf, dass der Lautsprecher
vollständig und plan auiegt.
Press to lock

6
Technische Daten
UP C42BMW-FRT.1 UP C42BMW-FRT.2 UP C42BMW-FRT.3
Leistung RMS / Max. 60 / 120 Watt 60 / 120 Watt 60 / 120 Watt
Frequenzbereich 100 Hz - 25.000 Hz 100 Hz - 25.000 Hz 100 Hz - 25.000 Hz
Impedanz 4 Ω 4 Ω 4 Ω
Wirkungsgrad 1 W / 1 m 90 dB 90 dB 90 dB
Membranmaterial HT: Beschichtete
Seidenkalotte
TT: Beschichtete Papier-
membran
HT: Beschichtete
Seidenkalotte
TT: Beschichtete Papier-
membran
HT: Beschichtete
Seidenkalotte
TT: Beschichtete Papier-
membran
Frequenzweiche Separat, 12 dB / 12 dB
Flankensteilheit mit
3-stuger Hochton-
Pegelanpassung
und abschaltbarem
Hochpasslter für den
Tieftöner
Separat, 12 dB / 12 dB
Flankensteilheit mit
3-stuger Hochton-
Pegelanpassung
und abschaltbarem
Hochpasslter für den
Tieftöner
Separat, 12 dB / 12 dB
Flankensteilheit mit
3-stuger Hochton-
Pegelanpassung
und abschaltbarem
Hochpasslter für den
Tieftöner
BMW Fahrzeugkompatibilität (Status November 2020):
Serie Typ Modell Modelljahr Fronttür Fondtür Seitenverkleidung
hinten
Heckablage oder
Dachhimmel / Säule
1er E81 3-türer 2004 - 2011 UP C42BMW-FRT.1 UP C42BMW-FRT.3
E82 Coupe 2004 - 2011 UP C42BMW-FRT.1 UP C42BMW-FRT.3
E87 5-türer 2004 - 2011 UP C42BMW-FRT.1 UP C42BMW-FRT.3
E88 Cabrio 2004 - 2011 UP C42BMW-FRT.1 UP C42BMW-FRT.1
F20 5-türer Ab 2011 UP C42BMW-FRT.2 UP C42BMW-FRT.3
F21 3-türer Ab 2011 UP C42BMW-FRT.2 UP C42BMW-FRT.3
F40 5-türer Ab 2019 UP C42BMW-FRT.2 UP C42BMW-FRT.2
2er F22 Coupe Ab 2011 UP C42BMW-FRT.2 UP C42BMW-FRT.3
F23 Cabrio Ab 2011 UP C42BMW-FRT.2 UP C42BMW-FRT.2
F44 Grand
Coupe
Ab 2020 UP C42BMW-FRT.2 UP C42BMW-FRT.2
F45 Active
Tourer
Ab 2014 UP C42BMW-FRT.2 UP C42BMW-FRT.2
F46 Gran Tourer Ab 2015 UP C42BMW-FRT.2 UP C42BMW-FRT.2
F87 M2 Coupe Ab 2015 UP C42BMW-FRT.2 UP C42BMW-FRT.3
3er E90 Limousine 2005 - 2011 UP C42BMW-FRT.1 UP C42BMW-FRT.3
E91 Touring 2005 - 2011 UP C42BMW-FRT.1 UP C42BMW-FRT.1
E92 Coupe 2005 - 2011 UP C42BMW-FRT.1 UP C42BMW-FRT.1
E93 Cabrio 2005 - 2011 UP C42BMW-FRT.1 UP C42BMW-FRT.1
F30 Limousine Ab 2012 UP C42BMW-FRT.2 UP C42BMW-FRT.2
F31 Touring Ab 2012 UP C42BMW-FRT.2 UP C42BMW-FRT.2
F34 Gran
Turismo
Ab 2013 UP C42BMW-FRT.2 UP C42BMW-FRT.2 UP C42BMW-FRT.3*
F80 M3 2014 - 2018 UP C42BMW-FRT.2 UP C42BMW-FRT.2 UP C42BMW-FRT.3*
G20 Limousine Ab 2019 UP C42BMW-FRT.2 UP C42BMW-FRT.2 UP C42BMW-FRT.3*
G21 Touring Ab 2019 UP C42BMW-FRT.2 UP C42BMW-FRT.2

7
BMW Fahrzeugkompatibilität (Status November 2020):
Serie Typ Modell Modelljahr Fronttür Fondtür Seitenverkleidung
hinten
Heckablage oder
Dachhimmel / Säule
4er F32 Coupe Ab 2014 UP C42BMW-FRT.2 UP C42BMW-FRT.2 UP C42BMW-FRT.3*
F33 Cabrio Ab 2014 UP C42BMW-FRT.2 UP C42BMW-FRT.2 UP C42BMW-FRT.3*
F36 Gran Coupe Ab 2014 UP C42BMW-FRT.2 UP C42BMW-FRT.2 UP C42BMW-FRT.3*
F82 M4 Coupe Ab 2014 UP C42BMW-FRT.2 UP C42BMW-FRT.2 UP C42BMW-FRT.3*
F83 M4 Cabrio Ab 2014 UP C42BMW-FRT.2 UP C42BMW-FRT.2
5er E60 Limousine 2003 - 2010 UP C42BMW-FRT.3 UP C42BMW-FRT.3
E61 Touring 2003 - 2010 UP C42BMW-FRT.3 UP C42BMW-FRT.3
(Dachh. / Säule)
F07 Gran
Turismo
2009 - 2017 UP C42BMW-FRT.3 UP C42BMW-FRT.3 UP C42BMW-FRT.3
(Dachh. / Säule)
F10 Limousine Ab 2011 UP C42BMW-FRT.1 UP C42BMW-FRT.1 UP C42BMW-FRT.3
F11 Touring Ab 2011 UP C42BMW-FRT.1 UP C42BMW-FRT.1 UP C42BMW-FRT.3
(Dachh. / Säule)
G30 Limousine Ab 2017 UP C42BMW-FRT.2 UP C42BMW-FRT.2 UP C42BMW-FRT.3
G31 Touring Ab 2017 UP C42BMW-FRT.2 UP C42BMW-FRT.2 UP C42BMW-FRT.3
(Dachh. / Säule)
6er E63 Coupe 2003 - 2010 UP C42BMW-FRT.1 UP C42BMW-FRT.1
E64 Cabrio 2003 - 2010 UP C42BMW-FRT.1 UP C42BMW-FRT.1
F06 Gran Coupe 2011 - 2018 UP C42BMW-FRT.2 UP C42BMW-FRT.2 UP C42BMW-FRT.3
F12 Coupe 2011 - 2018 UP C42BMW-FRT.2 UP C42BMW-FRT.1
F13 Cabrio 2011 - 2018 UP C42BMW-FRT.2 UP C42BMW-FRT.1 UP C42BMW-FRT.3
G32 Gran
Turismo
Ab 2017 UP C42BMW-FRT.2 UP C42BMW-FRT.2
7er E65 Limousine 2001 - 2008 UP C42BMW-FRT.3
E66 Limousine
L-Version
2002 - 2008 UP C42BMW-FRT.3
F01 Limousine 2008 - 2015 UP C42BMW-FRT.3 UP C42BMW-FRT.3 UP C42BMW-FRT.3
F02 Limousine
L-Version
2008 - 2015 UP C42BMW-FRT.3 UP C42BMW-FRT.3 UP C42BMW-FRT.3
G11 Limousine Ab 2015 UP C42BMW-FRT.2 UP C42BMW-FRT.2 UP C42BMW-FRT.3
G12 Limousine
L-Version
Ab 2015 UP C42BMW-FRT.2 UP C42BMW-FRT.2 UP C42BMW-FRT.3
i8 L15 Roadstar Ab 2013 UP C42BMW-FRT.2 UP C42BMW-FRT.3
X1 E84 SUV 2009 - 2012 UP C42BMW-FRT.1 UP C42BMW-FRT.3
F48 SUV Ab 2015 UP C42BMW-FRT.2 UP C42BMW-FRT.2
F49 SUV
L-Version
Ab 2015 UP C42BMW-FRT.2 UP C42BMW-FRT.2
X2 F39 SUV Ab 2018 UP C42BMW-FRT.2 UP C42BMW-FRT.2
X3 E83 SUV 2003 - 2010 UP C42BMW-FRT.3 UP C42BMW-FRT.3
F25 SUV 2010 - 2017 UP C42BMW-FRT.2 UP C42BMW-FRT.2 UP C42BMW-FRT.3
(Dachh. / Säule)
G01 SUV Ab 2017 UP C42BMW-FRT.2 UP C42BMW-FRT.2
X4 F26 SUV 2014 - 2017 UP C42BMW-FRT.2 UP C42BMW-FRT.2 UP C42BMW-FRT.2
(Dachh. / Säule)
G02 SUV Ab 2018 UP C42BMW-FRT.2 UP C42BMW-FRT.2
X5 E70 SUV 2006 - 2013 UP C42BMW-FRT.3 UP C42BMW-FRT.3
F15 SUV 2013 - 2018 UP C42BMW-FRT.3
(Dachh. / Säule)
F85 SUV 2014 - 2018 UP C42BMW-FRT.3
(Dachh. / Säule)

8
BMW Fahrzeugkompatibilität (Status November 2020):
Serie Typ Modell Modelljahr Fronttür Fondtür Seitenverkleidung
hinten
Heckablage oder
Dachhimmel / Säule
X6 E71 SUV 2008 - 2014 UP C42BMW-FRT.3 UP C42BMW-FRT.3
F16 SUV 2014 - 2019 UP C42BMW-FRT.3
(Dachh. / Säule)
Z4 E89 Roadstar 2009 - 2016 UP C42BMW-FRT.3 UP C42BMW-FRT.3
MINI R60 Countryman 2010 - 2017 UP C42BMW-FRT.3 UP C42BMW-FRT.3
R61 Paceman 2013 - 2016 UP C42BMW-FRT.3 UP C42BMW-FRT.3
F54 Clubman
2. Gen.
Ab 2015 UP C42BMW-FRT.2 UP C42BMW-FRT.2
F55 5-türer Ab 2014 UP C42BMW-FRT.2 UP C42BMW-FRT.2
F56 3-türer Ab 2014 UP C42BMW-FRT.2 UP C42BMW-FRT.2
F57 Cabrio Ab 2016 UP C42BMW-FRT.2 UP C42BMW-FRT.2
FRT.1 FRT.3FRT.2
Lautsprechertyp:
* Nur für Modelle mit Harmann Kardon Soundsystem oder höher.
Die Garantieleistung entspricht der gesetzlichen
Regelung.VonderGarantieleistungausgeschlossen
sind Defekte und Schäden, die durch Überlastung
oder unsachgemäße Behandlung entstanden
sind. Eine Rücksendung kann nur nach vorheriger
Absprache in der Originalverpackung, einer
detaillierten Fehlerbeschreibung und einem gültigen
Kaufbeleg erfolgen.
Technische Änderungen und Irrtümer vorbehalten!
Für Schäden am Fahrzeug oder Gerätedefekte,
hervorgerufen durch Bedienungsfehler des
Gerätes, können wir keine Haftung übernehmen.
Alle MATCH Lautsprecher sind sowohl mit einer
CE-Kennzeichnung versehen. Damit sind die
Geräte für den Betrieb in Fahrzeugen innerhalb der
Europäischen Union (EU) zertiziert.
Garantiehinweis
• MATCH by Audiotec Fischer bzw. die Audiotec Fischer GmbH sind in keiner Weise mit der
Bayerische Motoren Werke (BMW) AG oder einer ihrer Tochtergesellschaften oder Partnerunterneh-
men verbunden, oder handeln in deren Auftrag oder mit deren Autorisierung.
• Alle geschützten Produktnamen und Markennamen sind das Eigentum ihrer jeweiligen Inhaber
• Die Kompatibilität mit den angegebenen Fahrzeugtypen entspricht dem Informationsstand von
November 2020.
• Technische Änderungen und Irrtum vorbehalten.
Rechtlicher Hinweis
Technische Daten

9
Dear Customer,
Congratulations on your purchase of this high-
quality MATCH speaker system.
This system highlights best quality, excellent manu-
facturing and state-of-the-art technology.
Thanks to more than 30 years of experiences in
research and development of audio products this
speaker system generation sets new standards.
We wish you many hours of enjoyment with your
new MATCH speakers.
Yours
AUDIOTEC FISCHER Team
General instructions for MATCH UPGRADE
speaker systems for BMW vehicles
The MATCH UPGRADE mid-high speaker systems
(UP C42BMW-FRT.1 to .3) for BMW vehicles are
equipped with a crossover with bridgeable highpass
lter which allows the operation with the OE radio
(passive) as well as the perfect operation with a
DSP amplier (semi-active).
The crossover is factory-set for the passive opera-
tion with the OE radio.
To reach the maximum sound quality, we recom-
mend to use a separate DSP amplier. In this case it
is mandatory to bridge the highpass lter inside the
crossover and to set a highpass lter with 120 Hz
crossover frequency / 24 dB slope inside the used
DSP amplier.
General installation instructions for MATCH
components
To prevent damage to the speakers and possible in-
jury, read this manual carefully and follow all instal-
lation instructions. This product has been checked
for proper function prior to shipping and is guaran-
teed against manufacturing defects.
For a proper performance and to ensure full war-
ranty coverage, we strongly recommend to get this
product installed by an authorized MATCH dealer.
General instruction for installing MATCH
speaker systems
The method of installation chosen and level of ex-
ecution will e󰀨ect the overall performance of the
speaker system. Treat each installation step with a
high degree of attention.
We strongly recommend that you operate the com-
plete audio system at low volume before nal in-
stallation. This will allow a trial listening test before
securing the loudspeakers into their mounting loca-
tions.
Install the cabling in a manner which precludes any
danger of the leads being exposed to shear, crush-
ing or rupture forces. If there are sharp edges in the
vicinity (e.g. holes in the bodywork) all cables must
be cushioned and protected to prevent fraying.
Make sure that all speaker wires easily reach the
speaker terminals without stress on the wire or con-
nectors.
Attention: Ensure that the loudspeakers are cor-
rectly connected (phase), i.e. plus to plus and minus
to minus.
Once you have tested the complete speaker
system and have conrmed correct operation, turn
the audio system o󰀨 and prepare the loudspeaker
for nal mounting.
Further installation guides at
www.audiotec-scher.com
Congratulations!
General instructions

10
Dimensions
*All dimensions are noted in mm
UP S4BMW-FRT.1: UP S4BMW-FRT.2:
UP S4BMW-FRT.3: UP S1BMW-FRT:
Crossover .1 - .3

11
Installation
Removal of the door panel / rear side panel
In order to install the MATCH speakers in the origi-
nal mounting positions it is mandatory to remove
the door panels / rear side panels.
If you are uncertain how to remove the panels,
please either ask your local BMW dealer or an ex-
perienced car audio dealer for assistance. In any
case follow the instructions of the car manufacturer.
Please pay attention to the following notes:
1. The panel is fastened with several hidden screws
to the metal sheet of the car. Make sure that you
have loosened all screws before you try to re-
move the panel.
2. Additionally the panel is xed by numerous plas-
tic clips, which may be damaged during the dis-
assembly when the ambient temperature is be-
low 10°C. Always pull the panel horizontally to
loosen the clips – never apply any vertical force.
Note that broken plastic clips have to be replaced
before reinstalling the panel in order to avoid un-
desired rattle and noise.
Installation of the UP C42BMW-FRT.1, .2 & .3
The UP C42BMW-FRT is a 2-way component
system, which will be connected via the enclosed
2-way crossover and mounted in the original speak-
er locations. After you have dismantled the panel,
you can remove the original midrange speaker.
Then connect the mid-woofer UP S4BMW-FRT.1 /
.2 / .3 to the speaker cable of the crossover which
is labelled with “MID” and insert it into the original
mounting position.
For the installation of the tweeter you have to re-
move the mirror triangle that incorporated the origi-
nal tweeter. Extract the original tweeter and replace
it by the new MATCH tweeter UP S1BMW-FRT. If
you own a car that hasn’t any tweeters installed ex
works, you have the possibility to buy the appropri-
ate mirror triangles as spare parts from your BMW
dealer.
After the tweeter is installed, connect it to the cross-
over.
Then connect the cable of the crossover which is
labelled with “IN” to the original speaker cable har-
ness. The crossover is equipped with a 3-stage
tweeter level adjustment and a bridgeable high-
pass lter for the mid-woofer. The switch on top of
the crossover allows to adjust the level of the con-
nected tweeter. Therefore adjust the switch to the
desired switch position.
0 dB: The tweeter has the optimum level for most
applications.
-3 dB: The level of the tweeter is reduced by 3 dB.
-6 dB: If you choose this switch setting, the level of
the tweeter is reduced by 6 dB. This setting is
recommended if no tweeter was installed ex
works.
If the loudspeakers are used in combination with a
DSP amplier, the highpass lter of the mid-woofer
inside the crossover must be deactivated.
Therefore, the crossover has to be opened and a
jumper must be changed (see gures below).
Next, the crossover should be properly xed to
the panel, e.g. by using some strong, double-
sided adhesive tape or hot glue. Make sure that you
choose an appropriate recess in the panel as posi-
tion for the crossover network itself, so that it does
not collide with any other part when you reassemble
the panel.
Jumper
Driven by DSP amplifier
Highpass filter deactivated
Directly driven by car radio
Highpass filter activated (default)
Highpass lter conguration
adjustable inside the crossover
321
321
321
321
TW LEVEL
1–2 Active 2–3 Bypass
– TW +
UP C 42BMW-FRT
+WF – +IN –
PTC

12
Installation of the UP S1BMW-FRT:
Installation of the UP S4BMW-FRT.1:
Installation of the UP S4BMW-FRT.2:
Installation of the UP S4BMW-FRT.3:
Attention: Take care that the speaker is installed
properly.
Press to lock
Installation

13
Technical Data
UP C42BMW-FRT.1 UP C42BMW-FRT.2 UP C42BMW-FRT.3
Power RMS / max. 60 / 120 Watts 60 / 120 Watts 60 / 120 Watts
Frequency response 100 Hz - 25,000 Hz 100 Hz - 25,000 Hz 100 Hz - 25,000 Hz
Impedance 4 Ω 4 Ω 4 Ω
E󰀩ciency 1 W / 1 m 90 dB 90 dB 90 dB
Cone material TW: Coated silk dome
W: Coated paper
TW: Coated silk dome
W: Coated paper
TW: Coated silk dome
W: Coated paper
Crossover Separate, 12 dB / 12 dB
slope with 3-stage tweeter
level adjustment and
brídgeable highpass lter
for the mid-woofer
Separate, 12 dB / 12 dB
slope with 3-stage tweeter
level adjustment and
brídgeable highpass lter
for the mid-woofer
Separate, 12 dB / 12 dB
slope with 3-stage tweeter
level adjustment and
brídgeable highpass lter
for the mid-woofer
BMW vehicle compatibility (Status November 2020):
Series Type Model Model year Front door Rear door Sidepanel rear Back shelf or
Headliner / Pillar
1-series E81 3-door 2004 - 2011 UP C42BMW-FRT.1 UP C42BMW-FRT.3
E82 Coupe 2004 - 2011 UP C42BMW-FRT.1 UP C42BMW-FRT.3
E87 5-door 2004 - 2011 UP C42BMW-FRT.1 UP C42BMW-FRT.3
E88 Convertible 2004 - 2011 UP C42BMW-FRT.1 UP C42BMW-FRT.1
F20 5-door From 2011 UP C42BMW-FRT.2 UP C42BMW-FRT.3
F21 3-door From 2011 UP C42BMW-FRT.2 UP C42BMW-FRT.3
F40 5-door From 2019 UP C42BMW-FRT.2 UP C42BMW-FRT.2
2-series F22 Coupe From 2011 UP C42BMW-FRT.2 UP C42BMW-FRT.3
F23 Convertible From 2011 UP C42BMW-FRT.2 UP C42BMW-FRT.2
F44 Grand Coupe From 2020 UP C42BMW-FRT.2 UP C42BMW-FRT.2
F45 Active Tourer From 2014 UP C42BMW-FRT.2 UP C42BMW-FRT.2
F46 Gran Tourer From 2015 UP C42BMW-FRT.2 UP C42BMW-FRT.2
F87 M2 Coupe From 2015 UP C42BMW-FRT.2 UP C42BMW-FRT.3
3-series E90 Sedan 2005 - 2011 UP C42BMW-FRT.1 UP C42BMW-FRT.3
E91 Touring 2005 - 2011 UP C42BMW-FRT.1 UP C42BMW-FRT.1
E92 Coupe 2005 - 2011 UP C42BMW-FRT.1 UP C42BMW-FRT.1
E93 Convertible 2005 - 2011 UP C42BMW-FRT.1 UP C42BMW-FRT.1
F30 Sedan From 2012 UP C42BMW-FRT.2 UP C42BMW-FRT.2
F31 Touring From 2012 UP C42BMW-FRT.2 UP C42BMW-FRT.2
F34 Gran Turismo From 2013 UP C42BMW-FRT.2 UP C42BMW-FRT.2 UP C42BMW-FRT.3*
F80 M3 2014 - 2018 UP C42BMW-FRT.2 UP C42BMW-FRT.2 UP C42BMW-FRT.3*
G20 Sedan From 2019 UP C42BMW-FRT.2 UP C42BMW-FRT.2 UP C42BMW-FRT.3*
G21 Touring From 2019 UP C42BMW-FRT.2 UP C42BMW-FRT.2
4-series F32 Coupe From 2014 UP C42BMW-FRT.2 UP C42BMW-FRT.2 UP C42BMW-FRT.3*
F33 Convertible From 2014 UP C42BMW-FRT.2 UP C42BMW-FRT.2 UP C42BMW-FRT.3*
F36 Gran Coupe From 2014 UP C42BMW-FRT.2 UP C42BMW-FRT.2 UP C42BMW-FRT.3*
F82 M4 Coupe From 2014 UP C42BMW-FRT.2 UP C42BMW-FRT.2 UP C42BMW-FRT.3*
F83 M4 Convertible From 2014 UP C42BMW-FRT.2 UP C42BMW-FRT.2

14
BMW vehicle compatibility (Status November 2020):
Series Type Model Model year Front door Rear door Sidepanel rear Back shelf or
Headliner / Pillar
5-series E60 Sedan 2003 - 2010 UP C42BMW-FRT.3 UP C42BMW-FRT.3
E61 Touring 2003 - 2010 UP C42BMW-FRT.3 UP C42BMW-FRT.3
(Headliner / Pillar)
F07 Gran Turismo 2009 - 2017 UP C42BMW-FRT.3 UP C42BMW-FRT.3 UP C42BMW-FRT.3
(Headliner / Pillar)
F10 Sedan From 2011 UP C42BMW-FRT.1 UP C42BMW-FRT.1 UP C42BMW-FRT.3
F11 Touring From 2011 UP C42BMW-FRT.1 UP C42BMW-FRT.1 UP C42BMW-FRT.3
(Headliner / Pillar)
G30 Sedan From 2017 UP C42BMW-FRT.2 UP C42BMW-FRT.2 UP C42BMW-FRT.3
G31 Touring From 2017 UP C42BMW-FRT.2 UP C42BMW-FRT.2 UP C42BMW-FRT.3
(Headliner / Pillar)
6-series E63 Coupe 2003 - 2010 UP C42BMW-FRT.1 UP C42BMW-FRT.1
E64 Convertible 2003 - 2010 UP C42BMW-FRT.1 UP C42BMW-FRT.1
F06 Gran Coupe 2011 - 2018 UP C42BMW-FRT.2 UP C42BMW-FRT.2 UP C42BMW-FRT.3
F12 Coupe 2011 - 2018 UP C42BMW-FRT.2 UP C42BMW-FRT.1
F13 Convertible 2011 - 2018 UP C42BMW-FRT.2 UP C42BMW-FRT.1 UP C42BMW-FRT.3
G32 Gran Turismo From 2017 UP C42BMW-FRT.2 UP C42BMW-FRT.2
7-series E65 Sedan 2001 - 2008 UP C42BMW-FRT.3
E66 Sedan
L. Version
2002 - 2008 UP C42BMW-FRT.3
F01 Sedan 2008 - 2015 UP C42BMW-FRT.3 UP C42BMW-FRT.3 UP C42BMW-FRT.3
F02 Sedan
L. Version
2008 - 2015 UP C42BMW-FRT.3 UP C42BMW-FRT.3 UP C42BMW-FRT.3
G11 Sedan From 2015 UP C42BMW-FRT.2 UP C42BMW-FRT.2 UP C42BMW-FRT.3
G12 Sedan
L. Version
From 2015 UP C42BMW-FRT.2 UP C42BMW-FRT.2 UP C42BMW-FRT.3
i8 L15 Roadstar From 2013 UP C42BMW-FRT.2 UP C42BMW-FRT.3
X1 E84 SUV 2009 - 2012 UP C42BMW-FRT.1 UP C42BMW-FRT.3
F48 SUV From 2015 UP C42BMW-FRT.2 UP C42BMW-FRT.2
F49 SUV
L. Version
From 2015 UP C42BMW-FRT.2 UP C42BMW-FRT.2
X2 F39 SUV From 2018 UP C42BMW-FRT.2 UP C42BMW-FRT.2
X3 E83 SUV 2003 - 2010 UP C42BMW-FRT.3 UP C42BMW-FRT.3
F25 SUV 2010 - 2017 UP C42BMW-FRT.2 UP C42BMW-FRT.2 UP C42BMW-FRT.3
(Headliner / Pillar)
G01 SUV From 2017 UP C42BMW-FRT.2 UP C42BMW-FRT.2
X4 F26 SUV 2014 - 2017 UP C42BMW-FRT.2 UP C42BMW-FRT.2 UP C42BMW-FRT.2
(Headliner / Pillar)
G02 SUV From 2018 UP C42BMW-FRT.2 UP C42BMW-FRT.2
X5 E70 SUV 2006 - 2013 UP C42BMW-FRT.3 UP C42BMW-FRT.3
F15 SUV 2013 - 2018 UP C42BMW-FRT.3
(Headliner / Pillar)
F85 SUV 2014 - 2018 UP C42BMW-FRT.3
(Headliner / Pillar)
X6 E71 SUV 2008 - 2014 UP C42BMW-FRT.3 UP C42BMW-FRT.3
F16 SUV 2014 - 2019 UP C42BMW-FRT.3
(Headliner / Pillar)
Z4 E89 Roadstar 2009 - 2016 UP C42BMW-FRT.3 UP C42BMW-FRT.3
Technical Data

15
* Only for models with Harmann Kardon sound system or higher.
The limited warranty comply with legal regulations.
Failures or damages caused by overload or
improper use are not covered by the warranty.
Please return the defective product only
with a valid proof of purchase and a
detailed malfunction description. Technical
specications are subject to change!
Errors are reserved!
For damages on the vehicle and the device, caused
by handling errors of the device, we can’t assume
liability.
All MATCH speakers are tagged with a
CE-Certication mark. Thereby these devices are
certied for the use in vehicles within the European
Community (EC).
Warranty Disclaimer
Legal note
• MATCH by Audiotec Fischer or Audiotec Fischer GmbH are in no way a󰀩liated with the Bayerische
Motoren Werke AG or any of its subsidiaries or a󰀩liated companies connected to, or is acting on its
behalf or with its authorization.
• All registered product names, trade marks and brands are the property of their respective owners.
• The compatibility with the specied types of vehicles reects the information available on November
2020.
• Technical changes and errors reserved.
BMW vehicle compatibility (Status November 2020):
Series Type Model Model year Front door Rear door Sidepanel rear Back shelf or
Headliner / Pillar
MINI R60 Countryman 2010 - 2017 UP C42BMW-FRT.3 UP C42BMW-FRT.3
R61 Paceman 2013 - 2016 UP C42BMW-FRT.3 UP C42BMW-FRT.3
F54 Clubman
2. gen.
From 2015 UP C42BMW-FRT.2 UP C42BMW-FRT.2
F55 5-door From 2014 UP C42BMW-FRT.2 UP C42BMW-FRT.2
F56 3-door From 2014 UP C42BMW-FRT.2 UP C42BMW-FRT.2
F57 Convertible From 2016 UP C42BMW-FRT.2 UP C42BMW-FRT.2
Speaker type:
FRT.1 FRT.3FRT.2

Audiotec Fischer GmbH
Hünegräben 26 · 57392 Schmallenberg · Germany
Tel.: [phone] · Fax: [phone]
E-mail: match@audiotec-scher.com · Internet: www.audiotec-scher.com
