auna multimedia 10008981 User manual

HiFi-Amplier
10008981
10008982

Sehr geehrter Kunde,
zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren.
Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie
diese um möglichen technischen Schäden vorzubeugen.
Grundfunktionen
Front
1. Standby-Modus
2. Infrarotsender
3. A/B-Lautsprecher Wahltaste
4. Lautstärke-Entzerrung (Loudness)
5. Kopfhörer-Anschluss
6. Bassregler
7. Höhenregler
8. Lautstärkeregler
9. Mittenregler
10. Balanceregler
11. Phono-Modus
12. CD-Modus
13. DVD-Modus
14. AUX-Modus
15. FM-Modus
Rückseite
1. FrontlautsprecherTerminal(B) AnschlussImpedanz≥8-16Ω
2. FrontlautsprecherTerminal(B) AnschlussImpedanz≥8-16Ω
3. Aufnahme(REC)-Anschluss
4. FM-Anschluss
5. AUX- Anschluss
6. DVD-Anschluss
7. CD-Audio-Eingang
8. PHONO-Anschluss
9. Masse-Anschluss-Phono
10. Netzschlater
11. Stromanschluss 240V ~50Hz
2

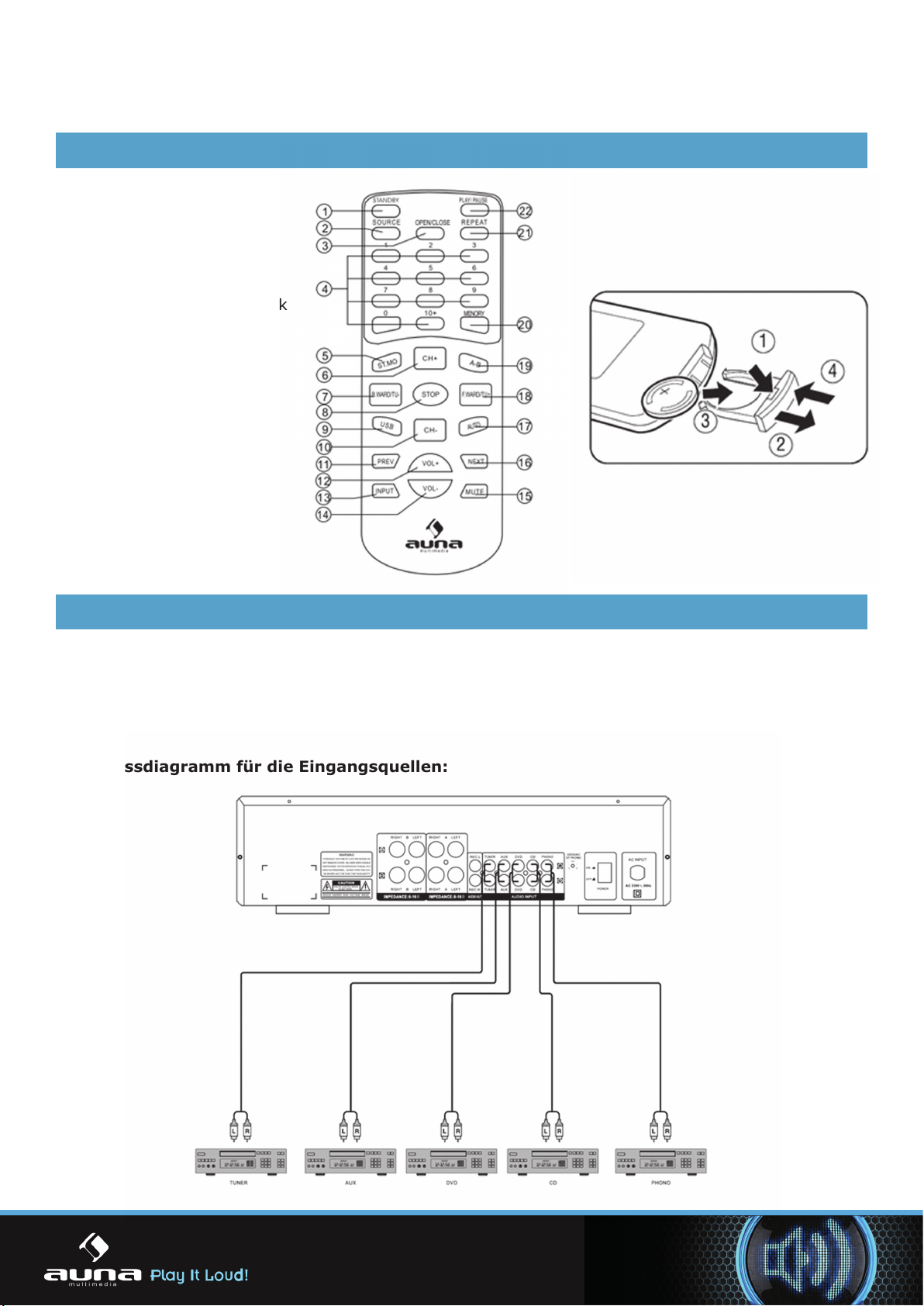

Fernbedienung
1. StandBy-Modus
2. Eingangsquelle
3. CD-Ladeönen/schließen
4. Nummerntasten
5. Stereo/Mono
6. Kanal vor
7. Rücklauf/Frequenz zurück
8. Stop
9. USB-Modus
10. Kanal zurück
11. Vorheriger Titel
12. Lautstärke +
13. Eingang
14. Lautstärke -
15. Ton aus
16. Nächster Titel
17. AUTO
18. Vorlauf/Frequenz vor
19. A-B
20. Speicher
21. Wiedergabe/Pause
Vorbereitungen
Systemanschluss
1. SchließenSienurneueKomponentenunddieanderenElementedesGerätesan,wenndasGerät
abgeschaltet ist.
2. Die Lautsprecherkabel sollen den Farben entsprechend und fest angeschlossen werden.
Anschlussdiagramm für die Eingangsquellen:
3

Anschlussdiagramm Lautsprecher:
• StellenSiebittesicher,dassdieblankenKabelsichgegenseitignichtberührenundnichtmitden
Metallteilen des Gehäuses in Kontakt kommen. Diese könnte das Gerät oder die Lautsprecher
beschädigen.
• BittebeachtenSiediePolaritätderLautsprecherkabel.Schließensieimmer„+“zu„+“und„-“
 zu„-“an.
Normal-Funktion
1. Trennen Sie das Gerät vom Strom und verbinden Sie das Quellgerät mit den Eingängen des Gerätes.
2. SchaltenSiedasGeräteinundwarten3-4Sek.WählenSieanschließenddiegewünschteMusikquelleaus.
3. WählenSiediegewünschteLautsprecherkombinationausdurchDrückender„SPEAKERA/B“-Taste.
Wählbare Modi:
• Lautsprecher A
• Lautsprecher B
• Lautsprecher A/B
4. Stellen Sie die Lautstärke am Gerät oder über die Fernbedienung ein.
5. Mit den drei EQ-Reglern (Treble/Bass/Midrange) können Sie das Frequenzspektrum entsprechend
Ihren Hörgewohnheiten anpassen.
6. „Loudness“-Taste: Mit dieser Funktion wird das Frequenzspektrum so angepasst, dass bei
 niedrigenLautstärkepegelndieMusiktrotzdem„Gehörrichtig“wiedergegebenwird.
7. „Tonaus“könnenSieüberMUTEaus-undeinschalten.
4

Fehlerbehebung
Problem Mögliche Ursache Lösungsvorschlag
Die Anzeige leuchtet nicht und
es kommt kein Tonsignal aus
den Lautsprechern
Der Netzstecker ist nicht richtig
angeschlossen
Überprüfen Sie das Kabel und
die Verbindung
Die Anzeige leuchtet aber es
kommt kein Tonsignal aus den
Lautsprechern
Die Lautsprecherverbindung ist
nicht gegeben.
Der Lautstärkeregler steht auf
Minimum
Überprüfen Sie das Kabel und
die Lautsprecherverbindung
Benutzen Sie den
Lautstärkeregler.
Das Signal kommt nur aus
einem Lautsprecher.
Lautsprecherverbindung ist
unterbrochen
Kabelverbindung der Eingangs-
quelle ist unterbrochen
Balance-Regler ist nicht richtig
eingestellt
Überprüfen Sie das Kabel und
die Lautsprecherverbindung
Überprüfen Sie das
Kabelverbindung der
Eingangsquelle
Überprüfen Sie die Balance-
Regler-Einstellung
Das Stereobild ist verfälscht
(Links/Rechtsvertauscht,der
Ton schein aus der Ferne zu
kommen.)
Polarität
Überprüfen Sie ob die
Lautsprecher und die
Eingangskanäle richtig
angeschlossen sind
(„+“zu„+“und„-“zu„-“)
Die Fernbedienung funktioniert
nicht richtig
Batterie ist leer
Batterie ist nicht richtig
eingesetzt
Die Fernbedienung ist zu weit
vom Gerät entfernt
Hindernisse im Weg
Falsche Taste gedrückt
Ersetzen Sie die Batterie
Setzen Sie die Batterie richtig ein
Verringern Sie den Abstand
Entfernen Sie die Hindernisse
Benutzen Sie die richtige Taste
5

SICHERHEITSHINWEISE UND GEWÄHRLEISTUNG
• Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu
 machen.BewahrenSiedieseAnleitungdaherstetsgutauf,damitSiejederzeitdaraufzugreifenkönnen.
• SieerhaltenbeiKaufdiesesProdukteszweiJahreGewährleistungaufDefektbeisachgemäßemGebrauch.
• BitteverwendenSiedasProduktnurinseinerbestimmungsgemäßenArtundWeise.Eineanderweitige
Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Produktes.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung Verletzungsgefahr!
• ÖnenSiedasProduktniemalseigenmächtigundführenSieReparaturennieselberaus!
• BehandelnSiedasProduktsorgfältig.EskanndurchStöße,SchlägeoderdenFallausbereitsgeringer
Höhe beschädigt werden.
• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.
ACHTUNG:
Es wird keine Haftung für Folgeschäden übernommen. Technische Änderungen und Irrtümer
vorbehalten!
Wichtige Hinweise zur Entsorgung
Dieses Elektrogerät gehört NICHT in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich
bitteandieöentlichenSammelstelleninIhrerGemeinde.
Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkun-
gen pro Tag/ Monat/ Jahr sowie über etwa anfallende Kosten bei Abholung entnehmen Sie bitte den In-
formationenderjeweiligenGemeinde.
Hinweise zur Batterieentsorgung
Batterien dürfen nicht in den Hausmüll gegeben werden. Als Endverbraucher sind Sie
zurRückgabegebrauchterBatteriengesetzlichverpichtet.SiekönnenBatteriennach
Gebrauch in der Verkaufsstelle oder deren unmittelbarer Nähe (z.B. in kommunalen
Sammelstellen oder im Handel) unentgeltlich zurückgeben. Sie können Batterien auch
per Post an uns zurücksenden.
BatterienoderAkkus,dieSchadstoeenthalten,sindmitdemSymboleinerdurchge-
kreuztenMülltonnegekennzeichnet,wiedasobenstehendeSymbol.
InderNähezumMülltonnensymbolbendetsichdiechemischeBezeichnungdesSchadstoes.»Cd«
stehtfürCadmium,»Pb«fürBleiund»Hg«fürQuecksilber.
VielSpaßmitunseremProdukt.
Warnhinweise
• Reparaturen am Gerät sollten nur von einer autorisierten Fachwerkstatt durchgeführt werden.
• ÖnenSieinkeinemFalldasGerät.
• Falscher Zusammenbau führt möglicherweise zu Fehlfunktionen oder dem Totalausfall.
• DasGerätsolltevorjeglichenFeuchtigkeitunddirekterSonneneinstrahlunggeschütztwerden.
• Das Gerät bitte nicht mit Reinigungsmitteln reinigen.
• Verwenden Sie zur Reinigung nur ein trockenes (Mikrofaser) Tuch.
• SchließenSiedasGerätnurandiedafürvorgeseheneNetzspannung.
• SchließenSiedasGerätinkeinem Fall an andere Spannungen als vorgesehen an.
Die Gewährleistung verfällt bei Fremdeingrien in das Gerät.
CHAL-TEC Vertriebs- + Handels GmbH; Wallstraße 16; 10179 Berlin, Germany
6

Brief instruction of control
Front Panel
1. Standy/ON Switch: Pressthisswitchtoturntheunitonororemotesensor.
2. Receiver Singal Head
3. Speaker A/B Selector: PressthisswitchtoselectspeakerA,speakerBorspeakerAB.
4. Loudness Selector:Pressthisswitchtoturnloundnessonoro.
5. Headphone: Insert Headphone plug.
6. Bass+/-: Adjusttheunitbassvolumelevel.
7. Treble+/-:Adjusttheunittreblevolumelevel.
8. Volume:Adjusttheunitvolumelevel.
9. Midrange:Adjusttheunitmidrangevolumelevel.
10. Balance: Adjusttheunitbalancevolumelevel.
11. Phone: Select Phono input mode.
12. CD: Select CD input mode.
13. DVD: Select DVD input mode.
14. Aux: Select Aux input mode.
15. Tuner: Select TUNER input mode.
Rear Panel
1. FRONT SPEAKER (B) TERMINAL:
Connecttofrontspeaker(B),the
impedance equal or more than 8-16 OHM.
2. FRONT SPEAKER (A) TERMINAL:
 Connecttofrontspeaker(A),the
impedance equal or more than 8-16 OHM.
3. REC AUDIO INPUT JACK: Connect to
 RECsignaloutputjack.
4. TUNER AUDIO INPUT JACK: Connect to
 TUNERsignaloutputjack.
5. AUXAUDIO INPUT JACK: Connect to
 AUXsignaloutputjack.
6. DVD AUDIO INPUT JACK: Connect to
 DVDsignaloutputjack.
7. CD AUDIO INPUT JACK: Connect to CD
 signaloutputjack.
8. PHONO AUDIO INPUT JACK: Connect to
 PHONOsignaloutputjack.
9. GROUND OF PHONO: Connect to ground
of phone.
10. POWER SWITCH:Turnonandotheunit
power switch.
11. AC INPUT(230V....,50Hz)
7

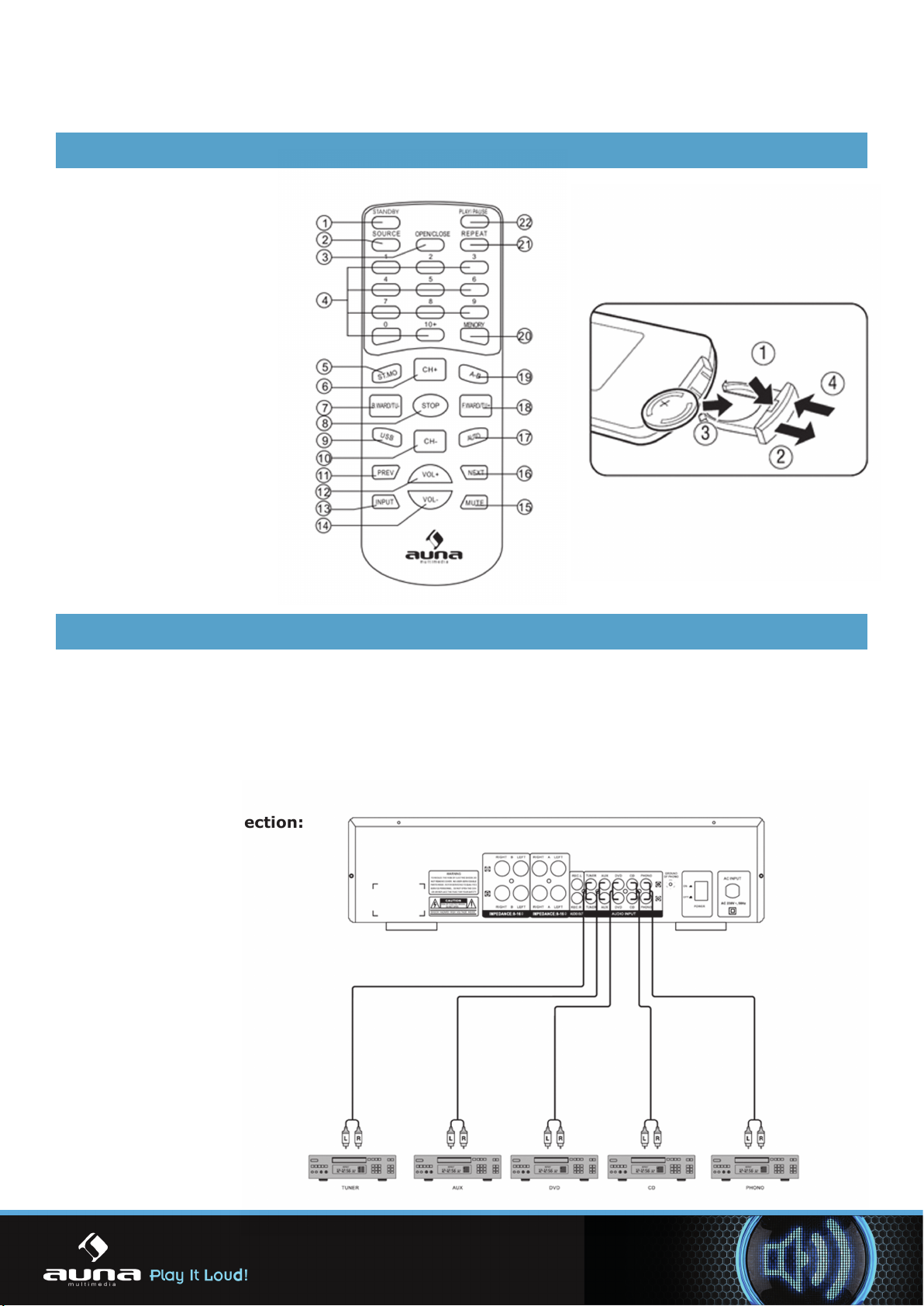

Remote Control
1.STANDBY
2.SOURCE
3.0PEN/CLOSE
4.NUMBER BUTTON
5.STEREO/MONO
6.CHANNEL+
7.B.WARD/TUN|NG-
8.STOP
9.USB
10.CHANNEL-
11.PREV|OUS
12.VOLUME+
13.lNPUT
14.VOLUME-
15.MUTE
16.NEXT
17.AUTO
18.F.WARD/TUNING+
19.A-B
20.MENORY
21.REPEAT
22.PLAY/PAUSE
Preparation
System connection
1. Thespeakerimpedanceshouldbecorrect(read„SpeakerChoice“),orthisunitorspeakerscould
be damaged.
2. Do not let the bare speaker wires touch each other or any other metal parts as this could damage
this unit or speakers.
3. Makesurethepolarityofspeakerwiresiscorrect,‚+‘to‚+‘, and‚-‘to ‚-‘,ifthese wiresare
 incorrectlyconnected,thesoundwillbeunnatural.
Scheme of input connection:
8

Speaker connection:
Normal function
1. SelectaudiosourcebypressingtheINPUTkeyonthefrontpanelortheTUNER,PHONO,DVD,AUX,
CD on the remote control.
2. AdjusttheknobVOLUMEonthefrontpanelorthekeyVOL+1-ontheremotecontroltoadjust
the setting of the main volume control to your listening level.
3. Press the SPEAKER AIB key on the front panel to choose the speaker A mode. Press the SPEAKER
AIB key on the front panel to choose the speaker B mode. Press the SPEAKER AIB key on the front
panel to choose the speaker AB mode.
4. PresstheTREBLEkeyonthefrontpaneltoincreaseordecreasemusictrebleeect.
 PresstheBASSkeyonthefrontpaneltoincreaseordecreasemusicbasseect.
 PresstheMIDRANGEkeyonthefrontpaneltoincreaseordecreasemusicmidrangeeect.Press
 theBALANCEkeyonthefrontpaneltoincreaseordecreasemusicbalanceeect.
5. PresstheMUTEkeyontheremotecontroltomute,pressitagaintoreset.
Troubleshooting guide
Problem Possible Cause Suggested Solution
The display does not light and there
is no output sound Power cord not plugged in securely Check power cord &
plug connection
Display lights but sound is not
produced Speaker connections not secure Volume control at minimum level Connect securely Turn volume up
No sound from Centre channel Speaker connections not secure Centre channel volume set to
minimum
ConnectsecurelyAdjustCentre
channel volume control
Sound from one channel only Speaker connections Input/Output
connectionsLeft/Rightbalanceo Connect securely Connect securely Adjustbalancecontrol
Sound channel no sound Speaker connections Surround
channel volume set to minimum
Connect securely
AdjustSurroundchannelvolume
control
Instrument sound reversed in stereo
playback
Incorrect speaker polarity
Incorrect input polarity
Ensure+ and- connections are
connections
Ensure+ and- connections are
connections
