auna multimedia 10007166 User manual

http://www.auna-multimedia.com
Autoradio
MP3 / USB / SD / RDS / AUX / BT
10007166 10011123

2
Sehr geehrter Kunde,
Wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Anschluss- und Anwendungshinweise
sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden vorzubeugen. Für Schäden, die durch
Missachtung der Sicherheitshinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung.
Inhaltsverzeichnis
Technische Daten 2
Sicherheitshinweise 3
Geräteübersicht und Funktionstasten 4
Grundfunktionen der Tasten 5
Installation und Demontage 7
Anschlüsse und Kabelverbindungen 7
BT Funktionen 8
RDS Funktionen 9
Fehlersuche und Fehlerbehebung 9
Hinweise zur Entsorgung 10
Konformitätserklärung 10
Technische Daten
Artikelnummer 10007166, 10011123
Radio
Frequenzbereich 87.5~108 MHz
Mittelfrequenz 10.7 MHz
Signal/Rausch-Verhältnis 40 dB
Empndlichkeit (S/N = 30 dB) ≤ 37 dB
Player
Signal/Rausch-Verhältnis 40 dB
Kanaltrennung bei 1 KHz 30 dB
Verzerrung bei 1 KHz ≤ 5%
Frequenzbereich 100 Hz – 10 KHz ± 6 dB
Verstärker
Ausgang Lautsprecherausgang
Lautsprecher Wiederstand 4~8 Ohm
Leistungsabgabe ≥ 16 x 4 W RMS
Stromversorgung DC 12 V
Abmessungen (Länge x Höhe x Breite) 182 mm (L) x 52 mm (H) x 145 mm (T)

3
Sicherheitshinweise
Hinweise zur Installation
• Dieses Radio ist für den Betrieb mit 12 Volt vorgesehen. Überprüfen Sie vor dem Einbau, ob die Spannung Ihres
Fahrzeugs mit der Spannung des Geräts übereinstimmt.
• Klemmen Sie vor der Installation den Minuspol der Autobatterie ab, um Stromschläge, Personenschäden oder
Kurzschlüsse zu vermieden.
• Bohren Sie bei der Installation nur an Stellen, an denen sich keine Kabel und Leitungen benden.
• Schließen Sie Kabel nicht über oder in der Nähe von heißen Oberächen an. Das gilt besonders für die Kabel,
die mit den Maschinenteilen verbunden sind.
• Das Stromkabel darf nicht entfernt oder für andere Radiomodelle verwendet werden. Durch Überladung könn-
te es zu Bränden kommen.
• Ersetzen Sie alter Sicherungen durch neue desselben Typs.
• Verwenden sie bei der Installation die mitgelieferten Schrauben.
• Sobald alle Kabel angeschlossen sind, bündeln Sie die Kabel mit Klebeband zu einem Strang.
• Benutzen Sie das Gerät nicht in nasser, feuchter oder staubiger Umgebung.
• Installieren Sie das Gerät nicht an einem stark vibrierenden oder ungeschützten Ort. Blockieren Sie keine Lüf-
tungsschlitze und Önungen am Gerät.
Allgemeine Hinweise
• Modizieren Sie das Gerät nicht und nehmen Sie es nicht auseinander, um Bränden und Stromschlägen vorzu-
beugen.
• Drehen Sie die Lautstärke, der Verkehrssicherheit zuliebe, nicht zu lauf auf.
• Wenn Sie das Auto waschen passen Sie auf, dass kein Wasser in das Gerät eindringt. Es könnte sonst Kurz-
schlüsse oder andere Schäden verursachen.
• Falls Sie sich bei der Installation mit den Anschlüssen und Kabeln nicht sicher sind, empfehlen wir ihnen einen
Fachmann aufzusuchen, der über die nötige Erfahrung verfügt.
• Falls Sie merken, dass das Gerät in irgendeiner Form nicht mehr ordnungsgemäß funktioniert, benutzen Sie es
nicht weiter. Um das Gerät nicht zu beschädigen, lassen Sie es umgehend von einem Fachmann prüfen.
• Das Gerät enthält viele sensible Einzelteile. Versuchen Sie nicht das Gerät auseinander zu bauen und die Teile
selbst zu warten oder einzustellen. Falls nötig, wenden Sie sich an unseren Kunden- dienst oder einen Fachbe-
trieb.
Vorsichtsmaßnahmen
• Das Gerät wird mit einem 12 V Netzteil betrieben, das über den Minuspol der Batterie geerdet ist.
• Halten Sie genau an die Anschlussdiagramme, um Schäden durch falsche Anschlüsse vorzubeugen.
• Bevor Sie das Radio anschließen, entfernen Sie 5 mm der Isolationsschicht an beiden Enden des Kabels.
• Schalten Sie das Radio nicht ein bevor alle Verbindungskabel angeschlossen sind.
• Isolieren sie alle freiliegenden Teile, um Kurzschlüsse mit der Karosserie zu vermeiden. Bündeln Sie alle Kabel
und Drähte zu einem Strang und achten Sie darauf, dass diese keinen Kontakt zu Metallteilen haben.
ACHTUNG:
Falls Ihr Fahrzeug mit einem Computer oder einem Navigationsgerät ausgestattet ist, könnten die gespei-
cherten Daten komplett verloren gehen, wenn die Batterieklemme bei der Installation abgezogen wird.

4
Hinweise zum Lautsprecheranschluss
• Verwenden Sie keine geerdeten Lautsprecher.
• Die Leistungsabgabe der Lautsprecher muss mehr als 40 W betragen, damit der Verstärker die maximaler Aus-
gangsleistung bringt.
• Der Lausprecher Wiederstand sollte zwischen 4~8 Ohm betragen. Mehr oder weniger Wiederstand könnte die
Leistungsabgabe beeinussen und so das Gerät oder die Lautsprecher beschädigen.
• Die Lautsprecherkabel sollten etwa 30 mm Abstand zur Antenne oder dem Verlängerungskabel der Antenne
haben.
• Halten Sie sich genau an das Anschlussdiagramm, um Lausprecher und Gerät sicher und korrekt zu verbinden.
Geräteübersicht und Funktionstasten
1 Taste zum Lösen der Frontblende 8 SEL/Laustärke/Tonauswahl/ RDS Funktionen/
Farbige Beleuchtung
2 Display 9 BT Mikrofon
3Power/MODE/Auegen 10 Numerische Funktionstasten
4 AUX Eingang 11 Sensor für die Fernbedie- nung
5 USB-Port 12 SD/MMC Kartenhalter
6 Titel/Senderauswahl 13 RESET Taste
7BAND (Frequenzbereich)/ Automatische
Sendersicherung/Telefonanruf annehmen

5

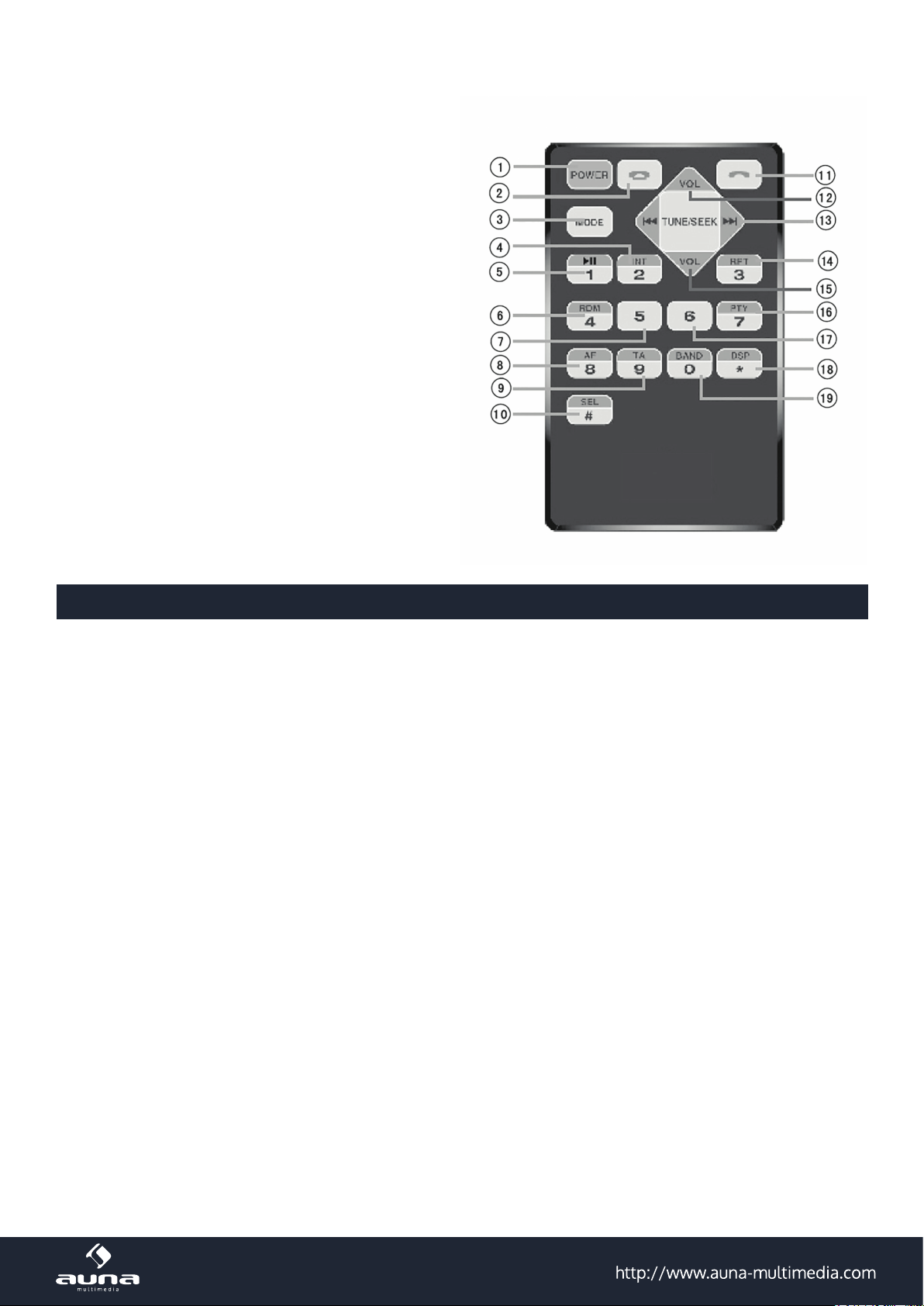

Fernbedienung
1 Power Taste
2 Anrufe beenden
3 MODE
4 Taste 2/Titel auswählen
5 Taste 1/Titel anhalten
6 Taste 4/Zufallswiedergabe
7 Taste 5
8 Taste 8/AF Einstellung
9 Taste 9/TA Einstellung 10 Tonauswahl
10 Anrufe annehmen
11 Lautstärke erhöhen
12 Titelauswahl/Sendersuche 14 Taste 3/
Titel wiederholen 15 Lautstärke verringern
13 Taste 7/PTY Einstellung 17 Taste 6
14 Soundeekt auswählen
15 Taste 0/BAND (Frequenzbereich)
Grundfunktionen der Tasten
Tastenbelegung Frontblende:
Frontblende entfernen (1): Drücken Sie auf die Taste, um die Fronblende zur sicheren Verwah- rung zu entfernen.
Display (2): Zeigt die Radiofrequenz und die aktuelle eingestellten Funktionen an.
Power/MODE/Auegen (3): Drücken Sie auf die Power Taste, um das Radio anzuschalten. Halten Sie die Taste
gedrückt, um das Radio wieder auszuschalten. Drücken sie im angeschalteten Zustand auf die MODE Taste, um
in die Funktionsauswahl zu gelangen. Falls BT/USB/SD/MMC Medien vorhanden sind, drücken Sie die Taste um
auf die folgenden Funktionen zuzugreifen: Radio/USB/SD/ MMC/BT/AUX. Das Radio sucht automatisch nach
vorhandenen Medien und Geräten. Falls Sie sich im BT Modus benden, drücken Sie einmal kurz auf diese Taste
um ein Telefonat zu beenden.
AUX Eingang (4): Ermöglicht es externe Audiogeräte an das Autoradio anzuschließen.
USB-Port (5): Sobald Sie einen USB-Stick mit passenden Audioformaten einstecken, spielt das Ra- dio die Musik
automatisch ab.
Titel/Sender Auswahl (6): Wenn Sie MP3 abspielen, drücken Sie auf um zum vorherigen Titel zu springen. Halten
Sie die Taste gedrückt, um innerhalb eines Titels zurück zu spulen. Wenn Sie Radio hören, drücken Sie auf um au-
tomatisch rückwärts nach Sendern zu suchen. Halten Sie die Taste gedrückt, um manuell nach Sender zu suchen.
Wenn Sie MP3 abspielen, drücken Sie auf um zum nächsten Titel zu springen. Halten Sie die Taste gedrückt, um
innerhalb eines Titels vor zu spu- len. Wenn Sie Radio hören, drücken Sie auf um automatisch vorwärts nach
Sendern zu suchen. Halten Sie die Taste gedrückt, um manuell nach Sender zu suchen.

6
BAND Taste/Automatische Sendersicherung/Telefonanruf annehmen (7): Wenn Sie Radio hören, drücken Sie
kurz auf diese Taste, um den FM-Kanal zu wechseln: F1/F2/F3. Wenn Sie Radio hören, halten Sie die Taste ge-
drückt, um automatisch nach Sendern zu suchen und diese in einem der drei FM-Kanäle zu speichern. Nach dem
Suchlauf spielt das Radio gefundene Sender automatisch ab. Suchen Sie sich den entsprechenden Sender und
FM-Kanal aus.
Laustärke/Tonauswahl/RDS Funktion/Farbauswahl Hintergrundbeleuchtung (8): Wenn Sie Radio hören, dre-
hen Sie am Knopf, um die Lautstärke anzupassen. Drücken sie mehrmals auf den Knopf, um zwischen den Tonmo-
di: BAS/TRE/BAL/FAD/BL AUTO/AF ON/REG OFF/TA OFF/EON ON/ADJ CLK/VOL zu wechseln. Drücken Sie auf
den Knopf bis „ADJ CLK“ auf dem Display erscheint. Halten Sie den Knopf dann gedrückt, bis die Uhrzeit aufblinkt.
Drehen Sie Regler um die Uhrzeit ein- zustellen. Drehen Sie ihn im Uhrzeigersinn, um die Minuten einzustellen.
Drehen Sie ihn gegen den Uhrzeigersinn, um die Stunden einzustellen.
BT Mikrofon (9): Falls ihr Telefon via BT mit dem Radio verbunden ist, wird das Mikrofon für Anrufe genutzt.
Sensor für die Fernbedienung (11): Empfängt das Signal der Fernbedienung.
SD/MMC Kartenhalter (12): Sobald Sie eine SD/MMC Karte mit passenden Audioformaten einstecken, spielt das
Radio die Musik automatisch ab.
RESET Taste (13): Um das Radio bei Fehlfunktion auf die Werkseinstellungen zurückzusetzen, drücken Sie zuerst
auf diesen Knopf und starten Sie dann das Radio.
Numerische Funktionstasten:
1/ : Wenn Sie die automatische Suche nach Radiosendern beendet haben, drücken Sie diese Taste, um vorhan-
dene Sender zu hören. Halten Sie die Taste gedrückt, um Sender zu speichern. Falls Sie MP3 abspielen, drücken
Sie auf diese Taste um den Titel anzuhalten. Drücken Sie die Taste erneut, um mit dem Titel fortzufahren.
2/INT: Wenn Sie die automatische Suche nach Radiosendern beendet haben, drücken Sie diese Taste, um vorhan-
dene Sender zu hören. Halten Sie die Taste gedrückt, um Sender zu speichern. Falls Sie MP3 abspielen, drücken
Sie auf diese Taste um bestimmte Titel auszuwählen. Drücken Sie die Taste erneut, um die Funktion zu verlassen.
Falls Sie MP3 abspielen, drücken Sie auf diese Taste, um den aktuellen Titel zu wiederholen. Drücken Sie die Taste
erneut, um die Wiederholung zu deaktivieren.
3/RPT: Wenn Sie die automatische Suche nach Radiosendern beendet haben, drücken Sie diese Taste, um vorhan-
dene Sender zu hören. Halten Sie die Taste gedrückt, um Sender zu speichern. Falls Sie MP3 abspielen, drücken
Sie auf diese Taste, um den aktuellen Titel zu wiederholen. Drücken Sie die Taste erneut, um die Wiederholung zu
deaktivieren.
4/RDM: Wenn Sie die automatische Suche nach Radiosendern beendet haben, drücken Sie diese Taste, um vor-
handene Sender zu hören. Halten Sie die Taste gedrückt, um Sender zu speichern. Wenn Sie MP3 abspielen,
drücken Sie auf diese Taste, um die Zufallswiedergabe zu aktivieren. Währenddessen können sie die oder
Taste benutzen, um zum vorherigen oder nächsten zufälligen Titel zu springen. Drücken Sie die Taste erneut, um
diese Funktion zu verlassen.
5/-10: Wenn Sie die automatische Suche nach Radiosendern beendet haben, drücken Sie diese Taste, um vorhan-
dene Sender zu hören. Halten Sie die Taste gedrückt, um Sender zu speichern. Wenn Sie MP3 abspielen, drücken
Sie auf diese Taste, um die ersten 10 Titel abzuspielen.
6/10+: Wenn Sie die automatische Suche nach Radiosendern beendet haben, drücken Sie diese Taste, um vorhan-
dene Sender zu hören. Halten Sie die Taste gedrückt, um Sender zu speichern. Wenn Sie MP3 abspielen, drücken
Sie auf diese Taste, um alle Titel nach dem 10. Titel abzuspielen.

7
Installation und Demontage
Hinweise zur Einbauskizze
Bevor Sie das Hauptgerät einbauen, legen Sie es vor den Einbauschacht und schließen zuerst den Strom und
Lautsprecherboxen an. Schrauben Sie das Radio erst fest, wenn Sie es komplett verkabelt und seine Funktionsfä-
higkeit überprüft haben.
Hauptgerät Installieren
Schieben Sie den Einbaurahmen in den Einbauschacht und drücken
Sie die Befestigungspunkte mit einem Schraubenzieher nach außen,
um den Einbaurahmen zu xieren. Verbinden Sie die Anschlusskabel
für die Lausprecherboxen und die Stromversorgung mit dem Kabel-
baum Ihres Fahrzeugs. Schieben Sie das Hauptgerät in den Einbau-
rahmen und befestigen Sie den Gewindebolzen am Montagewinkel.
Befestigen Sie anschließend den Abdeckrahmen und die Frontblende.
Hauptgerät demontieren
Lösen Sie den Gewindebolzen am Montagewinkel. Schieben Sie die Schlüssel zur Demontage in die entspre-
chenden Önungen links und rechts am Hauptgerät und ziehen Sie es heraus. Entfernen Sie dann die Strom- und
Lautsprecherkabel, sowie die Antennenverbindung.
Anschlüsse und Kabelverbindungen
Anschlussdiagramm

8
Hinweise zum Anschluss
• Das Gerät wird mit einem 12 V Netzteil betrieben, das über den Minuspol der Batterie geerdet ist.
• Halten Sie genau an die Anschlussdiagramme, um Schäden durch falsche Anschlüsse vorzubeugen.
• Bevor Sie das Radio anschließen, entfernen Sie 5 mm der Isolationsschicht an beiden Enden des Kabels.
• Schalten Sie das Radio nicht ein bevor alle Verbindungskabel angeschlossen sind.
• Isolieren sie alle freiliegenden Teile, um Kurzschlüsse mit der Karosserie zu vermeiden. Bündeln Sie alle Kabel
und Drähte zu einem Strang und achten Sie darauf, dass diese keinen Kontakt zu Metallteilen haben.

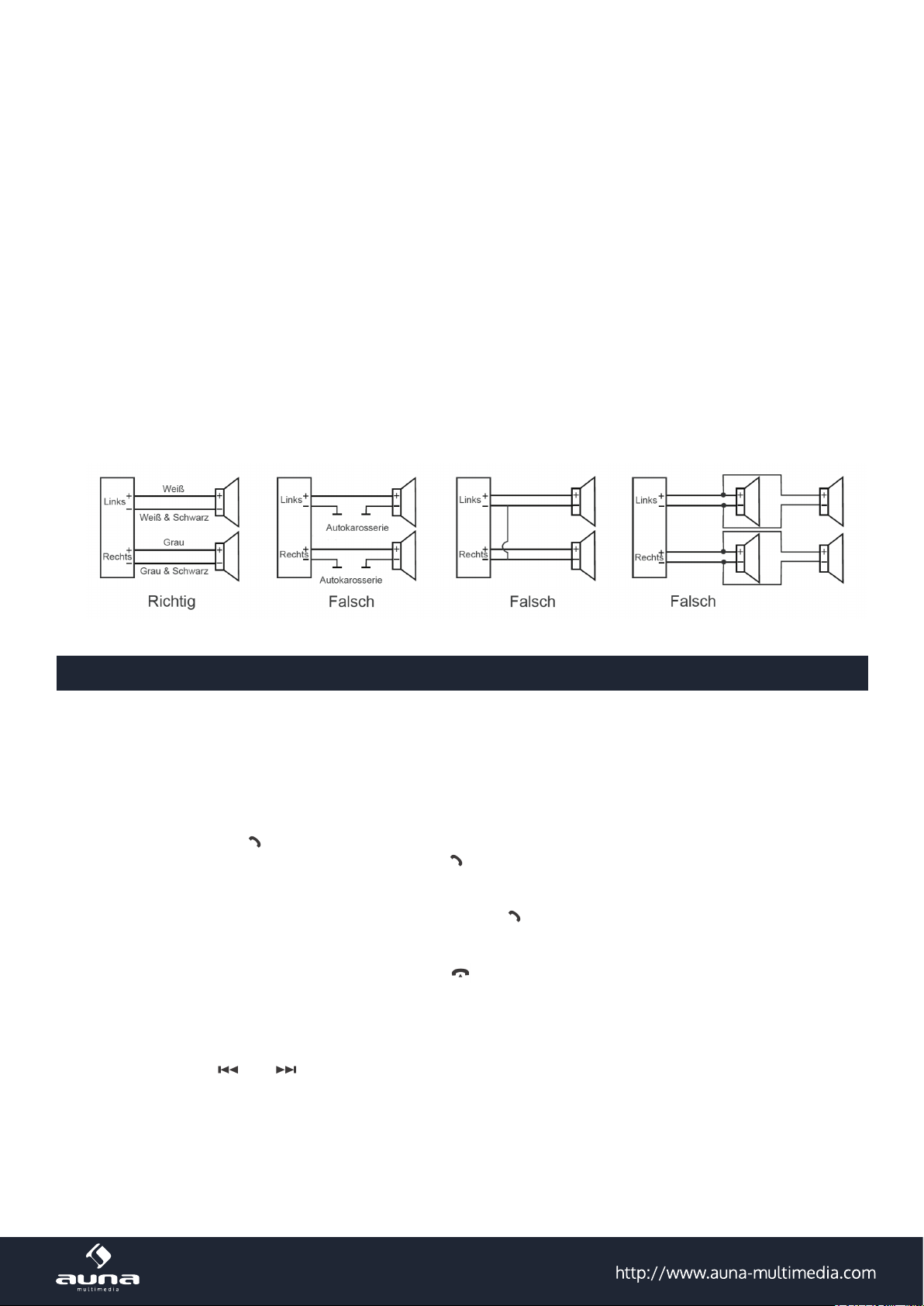

Kabelverbindungen
• Verwenden Sie keine geerdeten Lautsprecher.
• Die Leistungsabgabe der Lautsprecher muss mehr als 40 W betragen, damit der Verstärker die maximaler Aus-
gangsleistung bringt.
• Der Lautsprecher-Wiederstand sollte zwischen 4~8 Ohm betragen. Mehr oder weniger Wiederstand könnte die
Leistungsabgabe beeinussen und so das Gerät oder die Lautsprecher beschädigen.
• Die Lautsprecherkabel sollten etwa 30 mm Abstand zur Antenne oder dem Verlängerungskabel der Antenne haben.
• Halten Sie sich genau an das Anschlussdiagramm, um Lautsprecher und Gerät sicher und korrekt zu verbinden.
BT-Funktionen
Verbindung mit dem Telefon aufbauen
Befestigen Sie Ihr Telefon möglichst nah am Gerät. Aktivieren Sie BT auf Ihrem Telefon. Starten Sie eine Suche
nach vorhandenen Geräten und wählen Sie das Autoradio aus. Falls Sie nach einem Passwort gefragt werden,
geben Sie „0000“ ein.
Rufnummern wählen via BT
Sobald die Geräte miteinander verbunden sind, drücken Sie die MODE Taste, um in den „BTREADY“ Modus zu
wechseln. Drücken Sie um die letzte gewählte Nummer anzurufen oder wählen Sie eine Nummer über die Zah-
lentasten der Fernbedienung. Drücken Sie dann auf , um anzurufen.
Anrufe annehmen via BT
Sobald die Geräte miteinander verbunden sind, drücken Sie auf der Frontblende oder Fernbedienung, um An-
rufe anzunehmen. Um das Gerät auszuwählen, mit dem Sie den Anruf führen wollen, halten Sie die Taste 2/INT auf
der Frontblende gedrückt. Nun können Sie auswählen, ob Sie den Anruf über das Autoradio oder das verbundene
Telefon führen möchten. Zum Auegen, drücken Sie auf der Frontblende oder Fernbedienung.
Musik via BT abspielen
Sobald die Geräte miteinander verbunden sind, drücken Sie die MODE Taste, um in den Telefonmodus zu wech-
seln. Önen Sie das entsprechende Musikprogramm auf ihrem Telefon. Sobald das Programm geönet ist, benut-
zen Sie die Tasten und um einen Musiktitel auszuwählen.

9
RDS Funktionen
AF (Alternative Frequency) Funktion
Dient dazu, Sendefrequenzen von Sendern mit dem gleichen Programm schnell zu nden. Wenn Sie das Radio zum
ersten Mal anmachen, bendet sich das Radio automatisch im RDS (AF) Modus. Um andere Sender zu hören, deaktivie-
ren Sie zuerst den RDS (AF) Modus und suchen Sie dann nach weiteren Sendern. Um den AF Modus auszuschalten drü-
cken Sie zunächst die SEL Taste um zu AF ON zu gelangen. Drehen Sie dann am Laustärkeregler und wählen Sie AF OFF.
REG (Regionale Erkennung) Funktion
Drücken Sie aus jedem Modus heraus die SEL Taste um zu REG OFF zu gelangen. Drehen Sie dann am Lautstär-
keregler, um zwischen REG ON und REG OFF zu wählen und damit die regionale Kennzeichnung des Senders An/
Aus zu stellen.
TA (Traic Announcement) Funktion
Drücken Sie aus jedem Modus heraus die SEL Taste um zu TA OFF zu gelangen. Drehen Sie dann am Laustärkereg-
ler und wählen Sie TA ON, um automatisch die Verkehrsmeldungen zu empfangen.
TA (Traic Announcement) Laustärke einstellen
Drücken Sie aus jedem Modus heraus die SEL Taste um zu TA VOL zu gelangen. Drehen Sie dann am Lautstärke-
regler, um die Lautstärke für die Verkehrsmeldungen einzustellen.
EON (Enhanced Other Networks) Funktion
Weist auf Programme mit ähnlichem Inhalt hin. Drücken Sie aus jedem Modus heraus die SEL Taste um zu EON zu
gelangen. Drehen Sie dann am Lautstärkeregler und wählen Sie ob die Informationen anderer Sender angezeigt
werden sollen.
PTY (Programme Type) Funktion
Teilt die Sender nach Sparten ein. Aus dem Radiomodus heraus drücken Sie den Lautstärkeregler. Drehen Sie den
Regler, um die Programmsparte zu wählen. Fünf Sekunden nach dem Drücken der Taste beginnt die automatische
Suche.
Fehlersuche und Fehlerbehebung
Fehler Mögliche Ursache Lösung
Gerät geht nicht
an Die Sicherung ist kaputt. Ersetzen Sie die Sicherung durch eine neue Sicherung gleichen Typs.
Funktionsstörung Der Prozessor erkennt aus
irgendeinem Grund Fehlfunktionen. Schalten Sie das Gerät aus und warten Sie 1 Minute, bevor Sie es wieder anschalten.
Drücken Sie 1~3 Sekunden lang die RESET-Taste
Kein Speicher Das Zündkabel und das Kabel zum
Pluspol sind falsch angeschlossen. Tauschen Sie die Kabel und schließen Sie sie wieder an.
Schlechter
Empfang Die Fahrzeugantenne ist nicht voll ausgezogen. Überprüfen Sie ob das Kabel zur automatischen Antenne und das Erdungskabel richtig
angeschlossen sind.
Die Antenne ist schlecht geerdet.
Kein Ton oder
schwacher Ton Fehlerhafte Verbindung. Überprüfen Sie die Verbindung und beheben Sie sie die Fehler.
Die Balance für die Lautstärke ist
außerhalb der Toleranzgrenze. Setzen sie die Balance für die Lautstärke auf die mittlere Position.
Der Lautsprecher ist einseitig geerdet. Verbinden Sie den Lautsprecher mit dem Minuspol.

10
Hinweise zur Entsorgung
Bendet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt
die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Hausmüll
entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung
elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und
entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgerä-
te werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen
geschützt. Materialrecycling hilft, den Verbrauch von Rohstoen zu verringern.

11
Dear Customer,
Congratulations on purchasing this equipment. Please read this manual carefully and take care of the following
hints to avoid damages. Any failure caused by ignoring the mentioned items and cautions mentioned in the in-
struction manual are not covered by our warranty and any liability.
Contents
Technical Data 11
Safety Instructions 12
Product Description and Controls 13
Basic Operations 14
Installation and Dismantling 16
Connections and Wiring 16
BT Operations 17
RDS Operations 18
Troubleshooting 18
Environment Concerns 19
Declaration of Conformity 19
Technical Data
Item number 10007166, 10011123
FM Radio
Frequency scope 87.5~108 MHz
Intermediate Frequency 10.7 MHz
Signal-to-noise ratio 40 dB
Noise-limited sensitivity (S/N = 30 dB) ≤ 37 dB
Music Player
Signal-to-noise ratio 40 dB
Chanel separation at 1 KHz 30 dB
Harmonic distortion at 1 KHz ≤ 5%
Frequenzbereich 100 Hz – 10 KHz ± 6 dB
Amplier
Output Speaker output
Speaker resistance 4~8 Ohm
Output power ≥ 16 x 4 W RMS
Power supply DC 12 V
Dimensions (Length x Height x Depth) 182 mm (L) x 52 mm (H) x 145 mm (T)

12
Safety Instructions
Installation Cautions
• The said product is powered via 12V and before installation, please check to ensure the voltage of the automo-
bile is correct;
• In the wiring process, tear down the battery‘s negative connecting wires so as to avoid electric shock or person-
nel injury due to short-circuit;
• Try not to connect wires over or near any hot surface, especially those wires connected to the engine accessories;
• It is forbidden to dismantle the power cable of the said product and meanwhile, use such cable to power other
products of dierent model. Over-current is likely to lead to re disaster;
• Replace old fuse with a new one with the same specications;
• Install the said product with supplied screws;
• Bundle wires and cables together or via tapes when installation is completed;
• Do not use the said product in a rainy, damp or dusty environment;
• Do not install the said product in a location that vibrates or is hard to secure;
• Try not to block any ventilation or radiation openings.
General Instructions
• Do not modify or dismantle the said product on your own so as not to trigger any accidental events, re hazard
and electric shock;
• For the sake of driving safety, try to keep the volume down;
• While washing the automobile, necessary caution must be exercise as electric short-circuit or other hazards
could be set o if any water is splashed over the said product (including the speakers);
• Wiring and installation are required to be performed by professionals. As skills and experience are essential
while installing the said product and connecting relevant wires and cables, it is strongly suggested to contact
relevant dealers for installation.
• If detected any abnormality, please stop using the said product immediately. Otherwise, such product could be
damaged more seriously. For details, contact the corresponding professional technicians.
• As the said product consists of numerous precision components, any attempt to dismantle or ad- just any
component is strictly restricted. When maintenance is needed, please send such product to the locations as
appointed by the company for maintenance.
Precaution
• The said product is powered by means of a 12V AC accumulator which is grounded via the negative electrode;
• Please connect as per the wiring diagram so as to avoid any device damage;
• Before connection, strip o the insulation layer long as 5mm on both ends of the wires;
• Do not power on until connection is nished;
• Insulate any exposed live part in order to prevent short-circuit with the automobile chassis.
• Bundle all the wires and cables so as to prevent any terminals making contact with any metal object;
ATTENTION:
As for any automobile equipped with computer or satellite navigation system, the information stored
could be totally erased when the battery terminal is pulled o.

13
Attention when connecting speakers
• Do not use any grounded speakers;
• The power of the speaker in use must exceed 40W as it is required to accept maximum output power of the amplier;
• The speaker has resistance ranging between 4~8 ohm. Any resistance not covered by such range could aect
output power and even damage the speaker or the said product;
• The speaker wires should be approximately 30mm away from the antenna and antenna extension cable;
• Please follow the diagrams to connect correctly so as to safeguard either the speaker or the said product.
Product Description and Controls
1 Front panel detaching button 8 Volume knob/Tone selector/ RDS function
control/8 color illumination
2 Display 9 BT mic
3 Power/Function mode/ hang-up button 10 Numerical (1-6) function buttons
4 AUX-in port 11 Remote-control sensor
5 USB slot 12 SD/MMC slot
6 Track/station selector 13 Reset
7 Brand switch/Automatic station locking/
Answer the phone

14
Remote Control Operations
1 Power button
2 Hang-up button
3 Function mode button
4 Digit 2/scan playback button
5 Digit 1/playback suspend button
6 Digit 4/radom playback button
7 Digit 5 button
8 Digit 8 button
9 Digit 9 button
10 Tone selector
11 Pick-up button 12 Volume + button
13 Track selection/station search button 14 Digit 3/
repeat playback button
15 Volume – button 16 Digit 7 button
17 Digit 6 button
18 Sound eect selector
19 Digit 0/waveband button
Basic Operations
Front Panel Buttons:
Front panel detaching button (1)
Press to remove the front panel for savekeeping
Display (2)
Display radio frequency or current operation status.
Power button/Function mode/Hang up (3)
In turn o station, short press to turn on. In turn on station, press and hold to turn o. In turn on station, short
press „MODE“ button to enter the function select. When BT/USB/SD/MMC are available, press this button to
order as follow:radio-USB-SD/MMC-BT-AUX. It will skip the function which is unavailable. When link the BT, short
press to hang up the incoming call.
AUX-in port (4)
Receive external audio signals.
USB slot (5)
Automatically play back music in the corresponding formats once a memory stick is inserted.
Track/station selector (6)
While playing back MP3, press to jump to the previous tracks, press and hold such button to rewind; In the radio
mode, press to automatically search stations backwards, press and hold such button to manually search stations
backwards; While playing back MP3, press to jump to the nex tracks, press and hold such button to fast forward;
In the radio mode, press to automatically search stations forwards, press and hold such button to manually search
stations forwards.

15
Brand switch/Automatic station locking/answer the phone (7)
In radio mode,short press to band switch:F1-F2-F3. In radio state, press and hold this button to scan radio channels
automatically and save to the three FM bands. After scanning, the player will browse and play once automatically.
You can select respective band and channel to listen to.
Volume knob/Tone selector/RDS function control/8 color illumination (8)
In radio/MP3 mode,turn this knob to adjust volume.Pres this knob repeatedly to shift among BAS/ TRE/BAL/FAD/
BL AUTO/AF ON/REG OFF/TA OFF/EON ON/ADJ CLK/VOL.You can also use such knob to change tone. Press the
VOL knob to show “ADJ CLK” on the screen, and then press and hold the VOL knob to ash the clock digits. Use
the knob to adjust the time. Rotate clockwise to adjust the minute, and rotate counterclockwise to adjust the hour.
BT Mic (9)
The voice enters into the microphone through it during the BT call.
Remote-control signal receiving window (11)
Receive commands generated by the remove-control.
SD/MMC card holder (12)
Tracks in relevant formats will be automatically played back once a SD/MMC card is inserted.
Reset button (13)
To reset the system in case of system failure, press such button rst and then reboot the system.
Numerical function buttons:
1/ : When completed searching radio stations automatically, press this button to listen to available sta tions,
press and hold the same button to save such stations manually; In the MP3 mode, press this button to pause play-
back, and press the same button again to resume.
2/INT
When completed searching radio stations automatically, press this button to listen to available sta- tions, press
and hold the same button to save such stations manually; In the MP3 mode, press this button to browse tracks,
and press the same button again to quit.
3/RPT
When completed searching radio stations automatically, press this button to listen to available stations, press and
hold the same button to save such stations manually; In the MP3 mode, press this button to enable the function of
Single Repeat, and press the same button again to disable such function.
4/RDM
When completed searching radio stations automatically, press this button to listen to available sta- tions, press
and hold the same button to save such stations manually; In the MP3 mode, press this button to enable the func-
tion of Shule, and meanwhile, you can use buttons like and to select tracks randomly. Press the same
button again to disable such function.
5/-10
When completed searching radio stations automatically, press this button to listen to available stations, press and
hold the same button to save such stations manually; In the MP3 mode, press this button to play back the rst 10
tracks.
6/10+
When completed searching radio stations automatically, press this button to listen to available sta- tions, press
and hold the same button to save such stations manually; In the MP3 mode, press this button to play back tracks
more than 10.

16
Installation and Dismantling
Installation Diagram
Before installing the main part, place it according to the installation locations and then connect with
the corresponding speakers and power-supply; Do not x the main part unless it performs well.
Install the main part.
Place the holder on the dashboard and then bend certain snap- ping
components by force; Connect with the power-supply cable and
speaker wires and then attach the xing tag to the automobile; Slide
the main part into the holder and then tigh- ten the nuts on the xing
tag.
Dismantle the main part
Following loosening those nuts on the xing tag, insert each disman-
tling key into the space on either left or right to pull the main part out.
Later on, detach the power-supply cable and speaker wires and then
the antenna connector.
Connections and Wiring
Wiring Diagram

17
Cautions
• The said product is powered by means of a 12VAC accumulator which is grounded via the negative electrode;
• Please connect as per the wiring diagram so as to avoid any device damage;
• Before connection, strip o the insulation layer long as 5mm on both ends of the wires;
• Do not power on until connection is nished;
• Insulate any exposed live part in order to prevent short-circuit with the automobile chassis. Bundle all the wires
and cables so as to prevent any terminals making contact with any metal object;
• Important: As for any automobile equipped with computer or satellite navigation system,
Attention when connecting speakers:
• Do not use any grounded speakers;
• The power of the speaker in use must exceed 40W as it is required to accept maximum output power of the
amplier;
• The speaker has resistance ranging between 4~8ohm. Any resistance not covered by such range could aect
output power and even damage the speaker or the said product;
• The speaker wires should be approximately 30mm away from the antenna and antenna extension cable; Please
follow the diagrams below to connect correctly so as to safeguard either the speaker or the said product:
BT Operations
Pair with cell phone
First of all, move a cell phone close enough to the said product and then turn on the BT device in such cell phone.
Search the said product (code: 0000) for match-up.
Dial via BT
Once connected, press the Mode button to switch to “BTREADY” mode. press to call the last number or directly
dial via the numerical keypad on the remote-control (0~9) and then press to call.
Receive calls via BT
Once connected, when there is an incoming call, press on the front panel or on the remote control to receive
such call. To change the call-receiving device, press and hold “2INT” on the front panel to switch among the cell
phone and the said product. When conversation is over, press on the front panel or on the remote-control.
Play back music via BT
Once connected, press the Mode button to switch to the Phone mode. Launch a kind of music play- back software
installed on the cell phone to play music. Under such circumstances, press and to select a previous or next
track

18
RDS Operations
AF (Alternative Frequency) function
When the player is turned on for the rst time, the system enters RDS (AF) state automatically. To listen to other
channels, please turn o RDS (AF) rst, and then scan the channels, or else other channels will be unavailable.
REG (Regionale Erkennung) function
In any state, press the SEL button to enter REG OFF state, and then use the VOL knob to select REG ON or REG
OFF.
TA (Traic Announcement) function
In any state, press the SEL button to enter TA OFF state, and then use the VOL knob to select TA ON and play the
traic broadcast automatically.
TA (Traic Announcement) Volume selection
In any state, press the SEL button to enter TA VOL state, and then use the VOL knob to adjust the TA volume.
EON (Enhanced Other Networks) function
In any state, press the SEL button to enter EON state, and then use the VOL knob to select whether display the
information of other channels.
PTY (Programme Type) function
In radio state, press VOL knob to choose SEL PTY state. Then, turn volume knob to select PTY type. Stop selecting
and 5s later, it will search automatically.
Troubleshooting
Trouble Cause Solutions
Unable to turn on The fuse is broken. Replace the fuse with a new one having the same
specications.
Malfunction The processor experiences faulty
situations due to other reasons. Shut down and wait for 1 minute before reboot.
Press the Reset button for 1~3s.
No memory The ignition wire and positive power
cable are connected incorrectly. Switch those two wires and then reconnect.
Poor reception The automobile antenna is not pulled
out. Check if the radio automatic control wire, antenna and grounding wire are connected well.
Such antenna is poorly grounded.
No or weak sound Incorrect connection. Check connection and then rectify.
The volume balancer is set out of
tolerance. Place the volume balancer in the middle.
The speaker is grounded by one end. Connect the speaker to the negati- ve.

19
Hints on Disposal
According to the European waste regulation 2012/19/EU this symbol on the product or on its pack-
aging indicates that this product may not be treated as household waste. Instead it should be taken
to the appropriate collection point for the recycling of electrical and electronic equipment. By en-
suring this product is disposed of correctly, you will help prevent potential negative consequences
for the environment and human health, which could otherwise be caused by inappropriate waste
handling of this product. For more detailed information about recycling of this product, please con-
tact your local council or your household waste disposal service.

20
Chère cliente, chère client,
Toutes nos félicitations pour l’acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter les instruc-
tions de branchement et d’utilisation an d’éviter d’éventuels dommages techniques. Nous ne saurions être tenus
pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l’appareil.
Table des matières
Données techniques 20
Consignes de sécurité 21
Aperçu de l’appareil et touches fonction 22
Fonctions de base des touches 23
Installation et démontage 25
Ports et connexions des câbles 25
Fonctions BT 26
Fonctions RDS 27
Recherche et résolutions des erreurs 27
Remarque concernant le recyclage 28
Déclaration de conformité 28
Données techniques
Numéro de l’article 10007166, 10011123
Radio
Plage de fréquence 87.5~108 MHz
Fréquence moyenne 10.7 MHz
Rapport signal/bruit 40 dB
Sensibilité ≤ 37 dB
Lecteur
Rapport signal/bruit 40 dB
Séparation des canaux pour 1 KHz 30 dB
Distorsion pour 1 KHz ≤ 5%
Plage de fréquence 100 Hz – 10KHz ± 6 dB
Amplicateur
Sortie Sortie haut-parleur
Résistance du haut-parleur 4~8 Ohm
Puissance de sortie ≥ 16 x 4 W RMS
Alimentation électrique DC 12 V
Dimensions (longueur x hauteur x largeur) 182 mm (L) x 52 mm (H) x 145 mm (l)
