AMP-5100 HiFi-Receiver
5.1-Surround-Receiver / 320W RMS Verstärker
10003730
2
Sehr geehrter Kunde,
Wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Anschluss- und Anwendungshinweise
sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden vorzubeugen. Für Schäden, die durch
Missachtung der Sicherheitshinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung.
Technische Daten
Artikelnummer 10003730
Stromversorgung 230 V ~ 50 Hz
Eingangswiederstand 47 K
Eingangsspannung 280 mV
Alt ±10 dB
±10 dB
SNR
Harmonische Verzerrung < 0.5 %
Frequenzbereich ±2 dB
Ausgangsleistung 28 W
Sicherheitshinweise
• Dieses Gerät kann nur mit einer Spannung von 230 V ~ 50 hz betrieben werden.
• Stellen Sie das Gerät an einen gut belüfteten Ort. Halten Sie es fern von direkter Sonneneinstrahlung und Wär-
mequellen. Stellen Sie das Gerät niemals in geschlossene Gehäuse.
• Schützen Sie das Stromkabel. Stellen Sie keine schweren Gegenstände auf das Kabel. Ziehen Sie nicht zu stark
am Kabel und verdrehen Sie es nicht. Ziehen Sie das Kabel immer am Stecker aus der Steckdose.
• Um Schäden am Gerät zu vermeiden, achten Sie darauf, dass keine kleinen Gegenstände, wie Nadeln ins Gerät
fallen.
• Schützen Sie das Gerät vor Feuchtigkeit, Wasser und Staub. Stellen Sie das Gerät nicht in Räume, die sehr stau-
big oder feucht sind. Setzen Sie das Gerät nicht Regen und Feuchtigkeit aus und stellen Sie auch keine Gegen-
•
nen Sie Staub mit einem weichen Tuch.
•
• Entfernen Sie niemals das Gehäuse. Es könnte zu Stromschlägen führen, falls das Gerät von unausgebildeten
Personen repariert, auseinander- oder zusammengebaut wird. Das Gerät enthält keine Teile, die vom Endver-
braucher gewartet werden können. Wenden Si sich bei einem defekt an einen Fachbetrieb
3

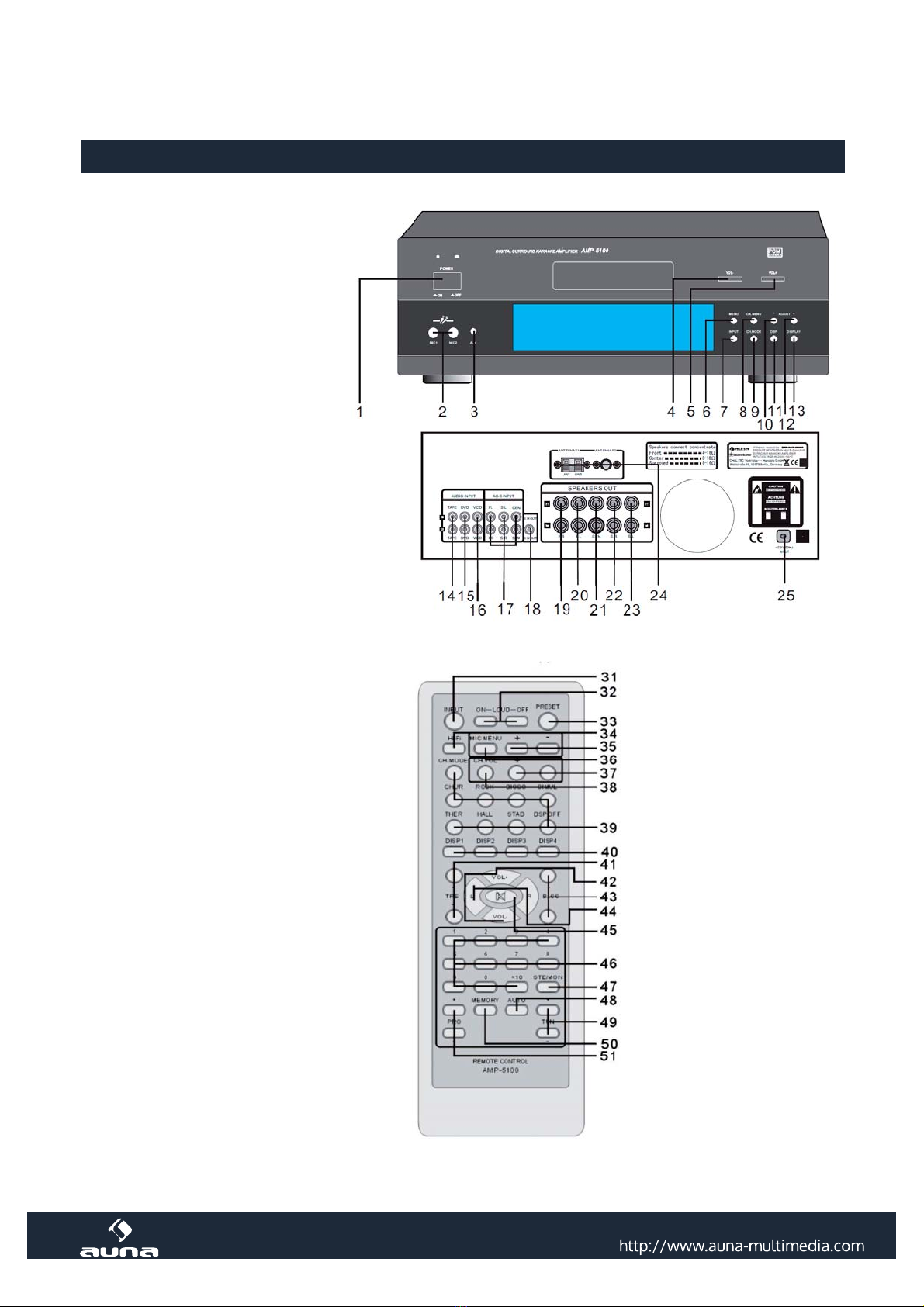

Geräteübersicht
1 Ein-/Ausschalter
2 Mikrofon-Eingang
3 AUX-Eingang
4 Lautstarkeregler
5 Lautstarkeregler +
7 Eingangsquelle wahlen
8 Mikrofonmenueinstellung
9 Kanalmodus
10 Menüeinstellung -
11 DSP-Modus
12 Menueinstellung +
14 TAPE-Eingang
15 DVD-Eingang
17 AC3-Eingang
18 SW-Ausgang
19 Hauptlautsprecher rechts
20. Hauptlautsprecher links
21 Mittellautsprecher-Ausgang
22 Surroundlautsprecher rechts
23 Surroundlautsprecher links
24 Radioantenne
25 Netzanschluss 230V
Ferbedienung
31 Eingangsquele wählen
32 LOUDNESS-Kontrolle
33 Voreinstellungen
34 HiFi-Modus
35 Mikrofonmenüeinstellung
37 Kanalmenüeinstellung
38 Kanalmenü
39 DSP-Einstellungen
41 Höhenregler
42 Lautstärkeregler
43 Tiefenregler
45 Stummschaltung
47 FM Stereo I Mono
48 Autom. Radiosendersuche
49 Radiofrequenz andem
50 Senderspeicher
51 Radiowahleinstellung
4
Fehlersuche und Fehlerbehebung
die folgende Liste durch. Falls Sie den Fehler nicht selbst beheben können, kontaktieren Sie den Kundendienst.
dendienst benötigt diese Informationen.
Die Tonwiedergabe der Lautspre-
cher ist gestört.
Die Polarität der Lautsprecherkabel ist nicht richtig.
mentenposition ist nicht klar.
Die +/- Kabel der lautsprecher sind nicht richtig angeschlossen.
Kein Ton vom Mikrofon. Überprüfen Sie ob die Lautstärke des Mikrofons auf ein Minimum
geregelt wurde.
Überprüfen Sie ob das Kabel des Mikrofons einen Kurzschluss hat.
Karaoke läuft nicht normal. Lautstärke und Klang sind nicht auf ein geeignetes Level abgestimmt.
Echo und zeitverzögerung sind auf ein Minimum eingestellt.
Das Mikrofon ist defekt.
schen oder andere Geräusche.
Signal wird ohne Abschirmung gesendet.
Es sind Umspanner oder Stromgeneratoren in der Nähe.
Das angeschlossene Zubehör ist defekt.
Hinweise Zur Entsorgung
entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung
elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und
entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altge-
räte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequen-
Mitmenschen vor negativen Konsequenzen.
Konformitätserklärung
Hersteller
Dieses Produkt entspricht den folgenden Europäischen Richtlinien:
5
Dear Customer,
Congratulations on purchasing this equipment. Please read this manual carefully and take care of the following
hints to avoid damages. Any failure caused by ignoring the mentioned items and cautions mentioned in the inst-
ruction manual are not covered by our warranty and any liability.
Technical Data
Item number 10003730
Power supply 230 V ~ 50 Hz
Input impedance 47 K
Input Sensitivity 280 mV
Alt ±10 dB
±10 dB
SNR
Harmonic distorsion < 0.5 %
Frequency response ±2 dB
Peak output power 28 W
Safety Instructions
• This machine can only be used with 230V, 50Hz AC power supply. Please inquire the local distributor or power
authority if you don‘t know the varieties of power supply.
• Please place the machine under ventilated environment. Please do not place the machine under direct sunshine
or heating source, do not place the machine in closed frame.When installing the frame, assure adequate venti-
lation holes for heat loss.
• Protect the power cord. Do not press the power cord with heavy objects or step on the power cord, do not pull
• Prevent forei gn objects falling into the machine Prevent pin, hair pin and coil falling into the machine for avoi-
ding damages.
• Protect the machine from dampness, water and dust. Do not place the machine in environments with high
dampness or too much dust. Do not place vase or other containers with water onto the machine. Do not expose
the machine under rain or water.
• Do not clean the machine with volatile soIvent. Do not use insecticide near the machine, do not wipe the case
•
• Do not jam the ventilation hole of the machine. It may possibly damage the machine if the ventilation hole is
• jammed. The ventilation holes are important for heat loss of the machine, it may cause the temperature in the
machine rises to extremely high level if the ventilation hole is jammed.
• Do not remove the cover without permit. it may possibly cause serious electric shock if the machine is repaired,
disassembled or assembled by non professional technicians or the internal parts are touched by mistake. There
if necessary.
6
Product Description
1 Power
2 MIC input
3 AUX input
4 Volume -
5 Volume +
7 Input selection
8 MIC menu selection
9 Channel mode
10 Menu adjustment -
11 DSP mode
12 Menu adjustment +
13 Screen spectrum display
14 TAPE input
15 DVD input
17 AC3 input
18 SW output
19 Main left speaker output
20. Main right speaker output
21 Middle speaker output
22 Right surround output
23 Left surround output
24. Radio antenna
25 AC 230 V input
Remote Control
31 Input selection
32 LOUDNESS control
33 Preset control
34 HiFi mode
35 MIC menu adjustmennt
37 Channel menu adjustment
38 Channel menu
39 DSP adjustment
40 Screen spectrum display
41 Treble adjustment
42 Volume adjustment
45 Mute control
47 FM stereo I mono
48 Radio auto station search
49 Radio frequency modulation
50 Radio memory
51 Radio choice adjustment
7
Troubleshooting
please carry out the checks listed underneath. If you are unable to identify or solve the problem, contact your local
the Servie Center will require this information.
Sound generated from speakers
is disordered.
Speakers are not placed at correct positions.
Polarity of speaker wires are incorrect.
Weak bass or musical instruments
position is not clear.
The +/- wires of speaker are not correctly connected.
Adjust the alt and bass again.
Check if the volume of mike is adjusted to minimum.
Check if the mike wires are open or short circuit.
Karaoke doesn‘t work normally. Volume and tune are not adjusted to suitable level.
Reverberation and time delay are set at minimum.
Mike is broken.
With AC current noise or other
noise.
Signal is not transmitted with shielding conductor.
There‘re welder or power generator or other interfering sources nearby.
Assistant equipment fault.
Hints on Disposal
ckaging indicates that this product may not be treated as household waste. Instead it should be
taken to the appropriate collection point for the recycling of electrical and electronic equipment.
quences for the environment and human health, which could otherwise be caused by inappropriate
waste handling of this product. For more detailled information about recycling of this product,
please contact your local council or your household waste disposial service.
with normal household waste. Please check local rules on separate collection of batteries. The correct disposal of
batteries helps prevent potentially negative consequences on the environment and human health.
Declaration of Conformity
Producer:
This product is conform to the following European Directives:
8
Chère cliente, cher client,
Toutes nos félicitations pour l’acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter les instruc-
des dommages dus au non-respect des consignes et à la mauvaise utilisation de l’appareil.
Fiche technique
Numéro d’article 10003730
Alimentation électrique 230 V ~ 50 Hz
Résistance d’entrée 47 K
Tension d’entrée 280 mV
Aigus ±10 dB
±10 dB
Rapport signal sur bruit
Distorsion harmonique < 0.5 %
Réponse en fréquence ±2 dB
Puissance de sortie 28 W
Consignes de sécurité
• Cet appareil doit fonctionner uniquement sur une tension de 230 V ~ 50 Hz.
• Installer l’appareil dans un endroit bien aéré. Ne pas l’exposer à la lumière directe du soleil et aux sources de
chaleur. Ne jamais installer l’appareil dans un meuble fermé.
• Protéger le cordon d’alimentation. Ne pas poser d’objet lourd sur le câble. Ne pas tirer trop fort sur le câble et
• Pour éviter toute détérioration de l’appareil, veiller ce qu’aucun petit objet ne s’introduise dans l’appareil, com-
me par exemple une aiguille.
• Protéger l’appareil de l’humidité, l’eau, la poussière. Ne pas placer l’appareil dans des pièces très poussiéreuses
ou humides. Ne pas exposer l’appareil à la pluie ni à l’humidité et ne pas poser d’objet dessus d’objets con-
• Ne pas nettoyer l’appareil avec des solvants volatils. Ne pas utiliser d’insecticide à proximité de l’appareil. Ne
pas essuyer l’appareil avec des produits chimiques, comme l’alcool, l’essence ou un dissolvant. Dépoussiérer
• Ne jamais obstruer les ouvertures d’aération de l’appareil, car cela pourrait endommager l’appareil. Les ouver-
tures d’aération sont importantes, car elles permettent d’évacuer la chaleur accumulée. Il se peut que la tem-
pérature interne de l’appareil soit trop élevée si les ouvertures d’aération sont bouchées.
•
l’appareil, le démonte ou le réassemble. L’appareil ne contient aucune pièce utile à l’utilisateur. En cas de défec-
tuosité, contacter une entreprise spécialisée.
9
Aperçu de l’appareil
2 Entrées micro
3 Entrée AUX
4 Volume -
5 Volume +
7 Sélection de la source
8 Sélection du menu micro
9 Mode canal
10 Option de menu -
11 Mode DSP
12 Option de menu +
14 Entrée TAPE
15 Entrée DVD
17 Entrée AC3
18 Sortie SW
19 Enceinte principale droite
20 Enceinte principale gauche
21 Sortie d’enceinte centrale
22 Enceinte surround droite
23 Enceinte surround gauche
24 Antenne radio
Télécommande
31 Sélection de la source
32 Contrôle LOUDNESS
33 Préréglages
34 Mode Hi-Fi
35 Sélection du menu micro
37 Sélection du menu canaux
38 Menu des canaux
39 Paramètres DSP
45 Sourdine
47 FM stéréo | mono
48 Recherche automatique de stations
49 Changer la fréquence radio
50 Sauvegarde de stations
51 Paramètres de sélection de la radio.
10
De nombreux problèmes sont faciles à résoudre sans aide extérieure. Avant de contacter le service client, lire la
liste ci-dessous. Si le problème persiste, contacter le service client. Avant d’appeler, noter le modèle, le numéro
de série et la date d’achat de l’appareil. Le service client a besoin de ces informations.
enceintes
Les enceintes ne sont pas correctement disposées.
La polarité des câbles d’enceinte n’est pas correcte.
ruments peu claire.
Les câbles +/- des enceintes ne sont pas correctement branchés.
Ajuster les aigus et les basses.
Aucun son provenant du micro
Le karaoké ne fonctionne pas cor-
rectement.
Le micro est défectueux.
Des grésillements ou d’autres
bruits parasites surviennent sur
Le signal est transmis sans protection.
Des transformateurs ou des générateurs électriques se trouvent à proxi-
mité.
Les accessoires branchés sont défectueux.
Information sur le recyclage
sur les dispositions en vigueur dans votre région concernant la collecte séparée des appareils élec-
triques et électroniques. Respectez-les et ne jetez pas les appareils usagés avec les ordures mé-
nagères. La mise au rebut correcte du produit usagé permet de préserver l’environnement et la
santé. Le recyclage des matériaux contribue à la préservation des ressources naturelles.
cernant la mise en rebut séparée des piles. La mise en rebut correcte du produit usagé permet de préserver
l’environnement et la santé.
Déclaration de conformité
Fabricant :
Ce produit est conforme aux directives européennes suivantes :
This manual suits for next models
1
Table of contents
Languages:
Other auna multimedia Receiver manuals
Popular Receiver manuals by other brands
Harman Kardon
Harman Kardon AVR 1700 owner's manual
Pioneer
Pioneer VSX-520-K operating instructions
Sony
Sony STR-DA5300ES - Multi Channel Av Receiver operating instructions
Leica
Leica GS15 quick guide
Extron electronics
Extron electronics Twisted Pair Transmitter VTT001 user guide
Harman Kardon
Harman Kardon AVR 340 brochure
