auna multimedia AMP-2580 User manual

http://www.auna-multimedia.com

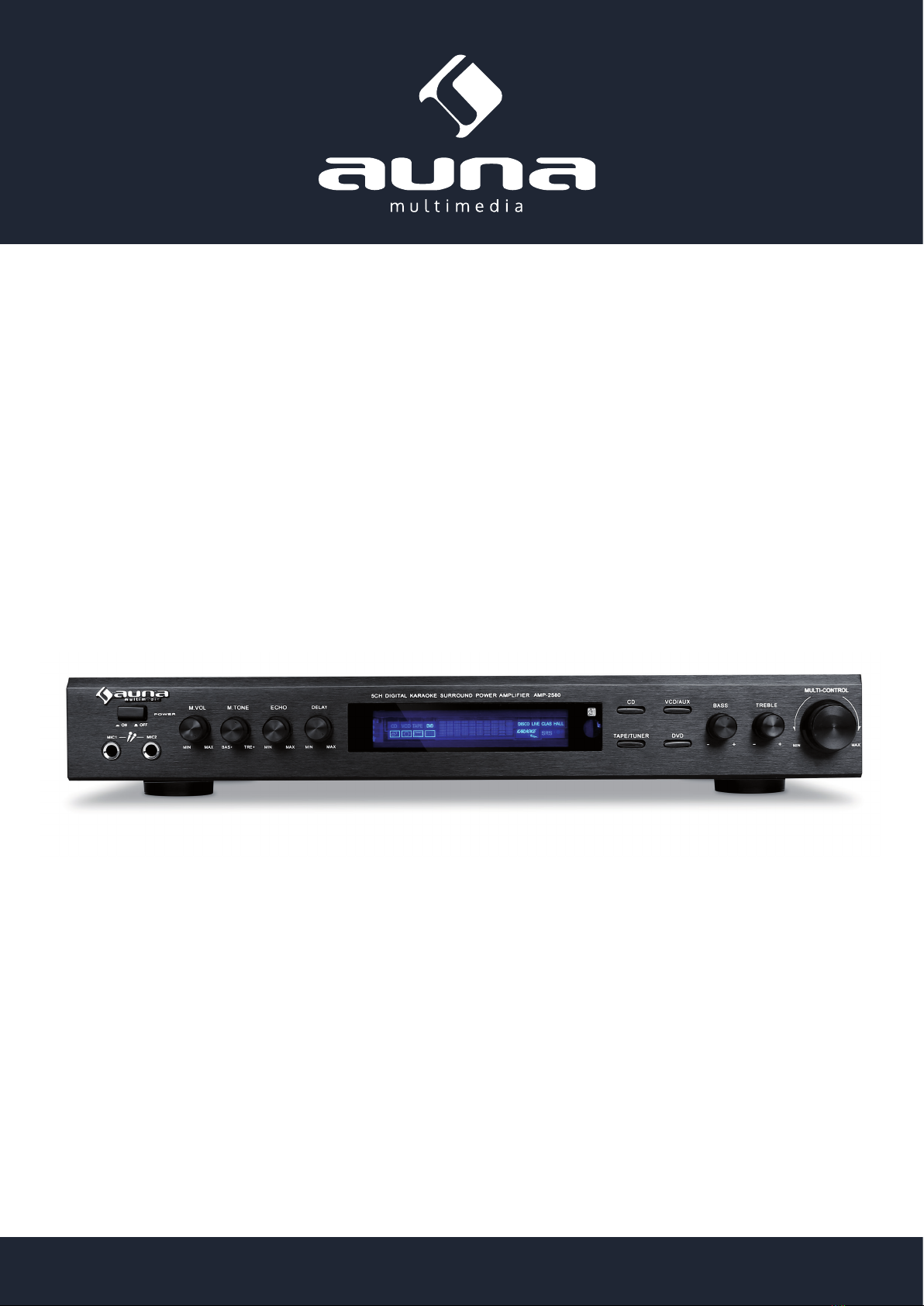

HiFi-Receiver AMP-2580
5-Kanal-Surround-Receiver
10003733 10003735

2
Sehr geehrter Käufer,
danke, dass Sie unser Produkt gewählt haben. Es zeigt, dass Sie in Bezug auf Audioanlagen anspruchsvoll sind.
Wir sind stolz auf die Tradition, Ihnen Qualitätsprodukte anzubieten.
Um alle Funktionen des Gerätes perfekt anwenden zu können, empfehlen wir, die Bedienungsanleitung genau zu
studieren, bevor das Gerät angeschlossen und benutzt wird.
Auspacken und Prüfen
Bitte packen Sie das Gerät vorsichtig aus und platzieren Sie alle Teile an einem Ort, um dem Verlust von Einzeltei-
len vorzubeugen.
Bitte überprüfen Sie, ob Teile beim Transport Schaden genommen haben. Sollte das der Fall sein, melden Sie dies
bitte unverzüglich dem Versandunternehmen.
Sicherheitshinweise
1. Dieses Gerät kann nur mit 230V, 50Hz AC Stromversorgung verwendet werden.
2. Bitte stellen Sie das Gerät an gut belüftete Plätze. Setzen Sie das Gerät niemals direkter Sonneneinstrahlung
oder Wärmequellen aus. Bitte stellen Sie das Gerät während des Betriebs niemals in geschlossene Gehäuse.
3. Schützen Sie das Stromkabel. Stellen Sie keine schweren Gegenstände auf das Kabel. Ziehen Sie nicht zu stark
an dem Kabel und verdrehen Sie es nicht. Ziehen Sie das Kabel immer am Stecker aus der Steckdose.
4. Um Schäden zu vermeiden, achten Sie darauf, dass Gegenstände wie Nadeln, Haarnadeln oder Ähnliches nicht
in das Gerät fallen.
5. Schützen Sie das Gerät vor Feuchtigkeit, Wasser und Staub. Stellen Sie das Gerät niemals in Räume mit hoher
Luftfeuchtigkeit oder hohem Staubanteil. Stellen Sie keine Vasen oder andere mit Wasser befüllte Gefäße auf
das Gerät. Setzen Sie das Gerät niemals Regen oder Wasser aus.
6. ReinigenSiedasGerätniemalsmitüchtigenLösungsmitteln.BenutzenSiekeineInsektizideinderNähedes
Gerätes. Wischen Sie niemals das Gehäuse des Gerätes mit Chemikalien wie Alkohol, Benzin oder Verdün-
nungsmittel ab. Entfernen Sie Staub mit einem weichen Tuch.
7. VersperrenSieniemalsdieBelüftungsönungdesGerätes.DieBelüftungsönungistwichtig,damitentste-
hende Hitze entweichen kann. Es könnte sein, dass die Temperatur im Gerät zu hoch wird, falls die Belüftungs-
 önungversperrtist.
8. BitteziehenSiebeieinemDefekteinenqualiziertenTechnikerzuHilfe.EntfernenSiedasGehäusenichtohne
Erlaubnis. Es kann zu einem Stromschlag führen, wenn das Gerät von unausgebildeten Personen repariert,
auseinander- oder zusammengebaut wird. Es gibt an dem Gerät keine Teile, die vom Verbraucher repariert
werden könnten.

3

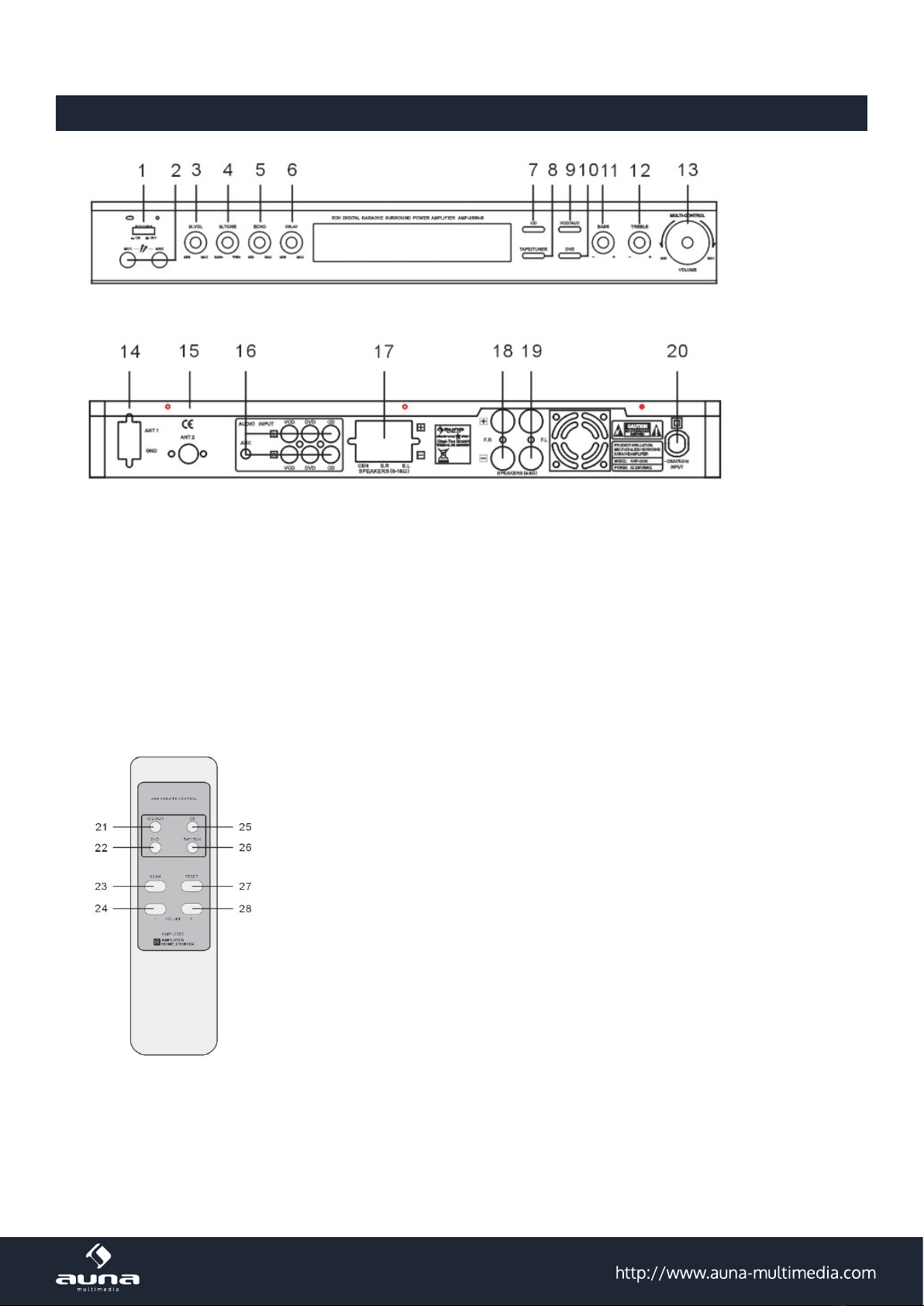

Überblick
1. Ein-/Ausschalter 11. Klangeinstellung: Tiefenregler
2. Mikrofon-Eingang 1 12. Klangeinstellung: Höhenregler
3. Mikrofon-Lautstärke 13. Master-Volume (globale Lautstärke)
4. Mikrofon-Tone-Regler (Equalizer) 14.Eingang für Wurfantenne und Erdungskabel
5. Echo-Regler (Echo-Intensität) 15. Eingang für Hausantenne
6. Delay-Regler (Echo-Verzögerung) 16. Stereo-Eingänge
7. CD-Taster 17. Surroundausgänge (Center, Satelliten)
8. Tape-/Tuner-Taster 18. Hauptlautsprecherausgang rechts
9. VCD-/AUX-Taster 19. Hauptlautsprecherausgang links
10.DVD-Taster 20. Netzanschluss
21. AUX/VCD-Taster
22. DVD-Taster
23. Search: automatische Radiosendersuche
24. Volume: Lautstärkeregelung
25. CD-Taster
26. Tape/Radio-Taster
27. Reset: Sprung zum Anfang des Radio-Frequenzbandes
28. Lautstärkeregler

4
Anschluss und Aufbau
Bitte achten Sie darauf, dass der HiFi-Verstärker vor dem Anschluss von Lautsprechern und anderen Kom-
ponenten ausgeschaltet wurde.
Sollten Sie lediglich zwei Boxen benutzen, verbinden Sie bitte die beiden Hauptlautsprecherausgänge (die Aus-
gänge mit Schraubklemmen) mit den Lautsprechern. Wenn Sie zusätzlich Center- und Satellitenlautsprecher an-
schließen wollen, nutzen Sie für diese bitte die Surroundausgang-Lautsprecherklemmen. Achten Sie beim An-
schluss sämtlicher Lautsprecher auf die richtige Polung.
Sie können nun HiFi-Komponenten wie DVD- und CD-Player, Kassettenspieler und MP3-Player an den Eingängen
auf der Rückseite des Geräts anschließen.
Für einen optimalen Radioempfang sollte der HiFi-Verstärker an die Hausantenne angeschlossen werden. Alter-
nativ ist die Nutzung der mitgelieferten Wurfantenne mit Erdungskabel möglich; beide Kabel werden in die beiden
Klemmen im Tuner-Bereich der Geräterückseite angeschlossen.
Bedienung
Der Auna HiFi-Receiver bietet Ihnen zahlreiche Anwendungsmöglichkeiten: Als Verstärker von HiFi-Komponenten
wie CD-Playern, DVD-Playern oder Tape-Decks, als Receiver für UKW-Radiosender und als Karaokeverstärke
Globale Einstellungen: Anpassung von Klang, Lautstärke und Balance
Der Auna HiFi-Verstärker bietet Kontrolle über drei Parameter, um den Klang Ihres HiFi-Systems zu optimieren:
• Mit dem Balance-Regler kontrollieren Sie die Links-Rechts-Balance des Stereospektrums.
• Mit den Reglern „Bass“ und „Treble“ am Gerätkönnen Sie tiefe bzw. hohe Frequenzen anheben oder absenken.
• Mit dem Drehregler „Master Volume“ am Gerät und den „Volume“-Tasten auf der Fernbedienung lässt sich
die Gesamtlautstärke anpassen.
Nutzung als HiFi-Verstärker
Schließen Sie Ihre Stereogeräte an den Auna-Receiver an. Den Eingängen auf der Rückseite entsprechen drei
Taster auf der Vorderseite:
• Drücken Sie „VCD/Aux“, um das an VCD/Aux anliegende Stereosignal auszuwählen.
• Drücken Sie „CD“, um das an CDanliegende Stereosignal auszuwählen.
• Drücken Sie „DVD“, um das an DVD anliegende Stereosignal zu auszuwählen.
Für den „VCD/AUX“-Kanal stehen sowohl ein Cinch-Eingang, als auch ein Stereoklinkeneingang (3,5mm) zur
Verfügung.
Siekönnendie Eingängeunterschiedlichbelegen: Soist esbeispielsweisemöglich, einenMp3-Playermit Kopfhörer-
ausgang an den VCD/Aux-Eingang oder einen CD-Player an den Tape-Eingang anzuschließen.
Nutzung als UKW-Radioempfänger
Die Bedienung des HiFi-Verstärkers als Radioreceiver erfolgt über die mitgelieferte Fernbedienung. Wählen Sie
den Kanal „Tape/Tuner“. Mit der Search-Funktion auf der Fernbedienung können Sie die verfügbaren Sender au-
tomatisch durchsuchen:
• Drücken Sie „Search“, um den nächsten verfügbaren Sender zu suchen.
• Drücken Sie ein weiteres Mal „Search“, um zum nächsten verfügbaren Sender zu springen.
• Wählen Sie „Reset“, um wieder zum Anfang des Radio-Frequenzbandes zu springen.
Bitte beachten Sie, dass Sie mit dem Gerät keine manuelle Senderwahl durchführen können.
Nutzung als Karaoke-Verstärker
Für Karaoke-Musik lassen sich verschiedene Quellen nutzen. Schließen Sie die Audioausgänge Ihrer Karaoke-
Quelle, z.B. Ihres Laptops oder VCD-Players, an einen der hinteren Eingänge des Auna HiFi-Verstärkers an und
wählen Sie den entsprechenden Kanal am Bedienfeld aus.

5
ÜberdieVordereingängekönnenbis zuzweiMikrofoneangeschlossenwerden.DerKlangderMikrofoneistveränderbar:
 •Mitdem„Echo“-ReglerkönnenSieeinenEcho-Eekthinzumixen.
 • „M.Tone“istein1-Band-Equalizer,mitdemsichdieKlangfarbebeeinussenlässt.
• „M.Vol“ schließlich erlaubt eine Anpassung der Lautstärke der beiden Mikrofone.
Fehlerbehebung
Um mögliche Fehler zu beheben, überprüfen Sie bitte das Gerät anhand der folgenden Liste. Falls Ihr Fehler nicht auf-
geführt ist, versuchen Sie bitte nicht, das Gerät selbst auseinanderzubauen oder zu reparieren, um eine Gefährdung zu
verhindern.BitteschickenSieindiesemFalldasGerätandenHändlerzurückoderlassenesvoneinemqualizierten
Techniker reparieren.
Fehler Mögliche Gründe
Es gibt keinen Strom, obwohl der Ein-Schalter
betätigt wurde.
• Der Stecker sitzt nicht richtig. Es kommt kein Strom am Stecker an.
Die interne Sicherung ist defekt.
• Die Power-Taste wurde nicht gedrückt.
Lautsprecher geben keinen Ton von sich. • Es wurde nicht das richtige Eingangssignal gewählt.
• Überprüfen Sie die Verbindungen.
• Überprüfen Sie die Stromzufuhr der Quelle.
Mittel-Surround gibt keinen Ton von sich. • Überprüfen Sie die Kabel der Lautsprecher auf Kurzschluss.
Die Tonwiedergabe der Lautsprecher ist
gestört.
•DieLautsprecherbendensichnichtaufdenrichtigenPositionen.
• Die Lautsprecherkabel sind falsch herum gepolt.
Die Basswiedergabe ist schwach, der Klang ist
unausgewogen.
• Die +/- Kabel der Lautsprecher sind nicht richtig angeschlossen.
• Stimmen Sie Höhen und Bässe noch einmal ab.
Kein Ton vom Mikrofon. • Überprüfen Sie, ob die Lautstärke des Mikrofons auf Minimum
geregelt wurde.
• Überprüfen Sie, ob das Kabel des Mikrofons einen Kurzschluss hat.
Karaoke läuft nicht normal. • Lautstärke und Klang sind nicht auf ein geeignetes Level abgestimmt.
• Echo und Zeitverzögerung sind auf Minimum eingestellt.
• Das Mikrofon ist defekt.
Mit Wechselstrom (AC) gibt es Rauschen oder
andere Geräusche.
• Schlechter Kontakt am Eingangssignal (Kabel oder Stecker).
• Signal wird ohne Abschirmung gesendet.
• Es sind Umspanner oder Stromgeneratoren in der Nähe.
• Das angeschlossene Zubehör ist defekt.
Technische Daten
DieLeistungundSpezikationdesgesamtenGerätes:
Eingangs-Impedanz 47 kOhm
Eingangs-Sensibilität ≤280mV
Verstärkungs-Dierenz ≤2dB
Links- / Rechtsabschwächung ≥50dB
Höhenanhebung / -absenkung ± 10dB
Bassanhebung / -absenkung ± 10dB
Signal-Rausch-Abstand ≥76dB
Totale harmonische Verzerrung < 0.5%
Frequenz-Bereich 20Hz - 20kHz (± 2dB)
RMS-Leistung 2 x 45W + 3 x 12W (4 Ohm)
Max. Leistung 400W (4 Ohm)
Die Technischen Daten können ohne vorherige Notiz geändert werden.

6
Technische Eigenschaften
Stromversorgung: 220-240V 50/60Hz
Der Hersteller dieses Produktes ist die CHAL-TEC Vertriebs- + Handels GmbH, Wallstraße 16, 10179 Berlin.
Konformitätserklärung
Dieses Produkt entspricht den folgenden Europäischen Richtlinien:
2004/108/EG (EMV)
2006/95/EG (Niederspannung)
2011/65/EG (RoHS)
Elektroaltgeräte
Bendet sich die obige Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem
Produkt, gilt die Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen nicht mit dem
normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen
zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich
nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll.
Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit
ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling
hilft, den Verbrauch von Rohstoen zu verringern.
CHAL-TEC Vertriebs- + Handels GmbH; Wallstraße 16; 10179 Berlin, Germany

7
Dear buyer,
Thank you for choosing our product. In doing so, you have shown that you expect the best in terms of audio equipment.
We are proud of our tradition of providing high quality products.
To be able to use all functions of device perfectly , we recommend that you read the manual carefully before the unit
is installed and used.
Unpacking and checking
Please unpack the item carefully and place all parts in one place to prevent the loss of items.
Please check if parts have been damaged during transport. If this is the case, please report it immediately to the ship-
ping company.
Safety Instructions
1. This machine can only be used with 230V, 50Hz AC power supply.
2. Slotsandopenings inthecabinet areprovidedforventilationtoensurereliableoperationof theproductandto protect
it from overheating. These openings should never be blocked by placing the product on a bed, sofa, rug, or other
similar surface. This product should not be placed in a built-in Installation such as a bookcase or rack unless proper
ventilation is provided or the manufacturer instructions have been adhered to.
3. Power supply cords should be routed so that they are not likely to be walked on or pinched by items placed upon or
against them, paying particular attention to cords at plugs, convenience receptacles, and at the point which they
exit from the product.
4. Object and Liquid Entry: Never push objects of any kind into this product through openings as they may touch
 dangerousvoltagepointsorshout-outpartsthatcouldresultinareorelectricshock.Neverspillliquidofanykind
on the product.
5. Protect the machine from dampness, water and dust. Do not use this product near water (e.g., near a bath tub,
washbowl, kitchen sink, laundry tub, in wet basements, or near a swimming pool and the like). Do not expose the
product to rain and water. Do not place containers with water onto the machine.
6. Do not use liquid cleaners or aerosol cleaners. Do not wipe the case with such chemicals as alcohol, coating, diluent,
gasoline and thinner. Use a damp cloth for cleaning.
7. It may damage the machine if the ventilation hole is jammed. The temperature in the machine may rise to extremely
high level if the ventilation is damaged.
8. Do not attempt to service this product yourself as opening or removing covers may expose you to dangerous voltage
 orotherhazards.Referallservicingtoqualiedservicepersonnel.Incaseoftechnicaldefects,referservicingto
 qualiedservicepersonal.

8
Überblick
1.On-/O-Button 11.EQ:Bass
2. Mic-In 1 12.EQ: Treble
3. Microphone: Volume 13. Master-Volume
4. Microphone: Tone (EQ) 14. Input for Wire Antenna
5. Microphone: Echo Intensity 15. Input for House Antenna
6. Microphone: Echo Delay 16. Stereo Inputs
7. CD-Button 17. Surroung Outputs (Center, Satellite Speakers)
8. Tape-/Tuner-Button 18. Main Speaker Output Right
9. VCD-/AUX-Button 19. Main Speaker Output Left
10.DVD-Button 20. Power Supply
21. AUX/VCD-Button
22. DVD-Button
23. Search: Scan for Radio Stations Automatically
24. Volume
25. CD-Button
26. Tape/Radio-Button
27. Reset: Back to Beginning of Radio Frequency Band
28. Volume: Master Volume

9
Connection and setup
Please make sure that the HiFi amplier is switched o before connecting speakers and other components.
If you are only using two speakers, connect the two main speaker outputs (the outputs with screw terminals) to the
speakers. If you wish to also connect centre and satellite speakers, please use the surround output speaker terminals.
Make sure you connect all the speakers to the correct polarity.
You may now connect HiFi components such as DVD and CD players, cassette players and MP3 players to the inputs
on the rear panel.
Foroptimalradioreception,theHiFiampliershouldbeconnectedtothehouseantenna.Alternatively,youmayuse
the supplied wire antenna with ground wire. Both cables are connected to the two terminals of the tuner section of
the rear panel.
Operation
TheAunaHiFireceiveroersseveralpossibleapplications:AsanamplierofHiFicomponentssuchasCDplayers,
DVDplayersortapedecks,asareceiverforFMradiostations,andasakaraokeamplier.
Global settings: Adjustment of sound, volume, and balance
TheAunaHiFiamplierprovidescontrolofthreeparametrestooptimisethesoundofyourHiFisystem:
• With the balance control, you may adjust the left-right balance of the stereo spectrum.
• With the ‘bass’ and ‘treble’ controls of the device, you may boost or cut low and high frequencies.
• With the ‘master volume’ dial on the device and the ‘volume’ buttons on the remote control, you may adjust
the overall volume.
To use as a HiFi amplier:
Connect your stereo equipment to the Auna receiver. The inputs on the back correspond to three buttons on the
front:
• Press the ‘VCD / Aux’ button to select the VCD / Aux stereo signal.
• Press ‘CD to select the CD stereo signal.
• Press ‘DVD’ to select the DVD stereo signal.
For the „VCD/AUX“ channel, a cinch input and a 3,5mm input can be used.
Youmayalsoassigndierentinputs.Forexample,youmayconnectanMP3playerwithaheadphoneoutputto
the VCD / Aux input, or a CD player to the tape input.
To use as an FM radio receiver:
TooperatetheHiFiamplierasaradioreceiver,pleaseusethesuppliedremotecontrol.Selectchannel“Tape/
Tuner”. With the Search function on the remote control you may automatically search the available stations:
• Press‘Search’tondthenextavailablestation.
• Press ‘Search’ a second time to jump to the next available station.
• Select ‘Reset’ to go back to the beginning of the radio frequency band.
Please note that you cannot perform manual tuning with the device.
To use as a karaoke amplier:
Various sources can be used for karaoke music. Connect the audio outputs of your karaoke source, e. g. your lap-
toporVCDplayer,tooneoftherearinputsoftheAunaHiFiamplierandselecttheappropriatechannelfromthe
control panel.
Up to two microphones may be connected via the front inputs. The sound of the microphones may be adjusted as
follows:
• The‘Echo’controlallowsyoutoaddandmixanechoeect.
• The‘Delay‘controlallowsyoutochangethedelayoftheechoeect.
• ‘M.Tone’ is a 1-band equaliser that can adjust the tone.

10
Troubleshooting
To resolve any issues that may arise, please check the device using the following list. If your issue is not listed, please
do not attempt to disassemble or repair the unit yourself, as doing so may cause a hazard. In this case, please return
theunittothedealerorhaveitrepairedbyaqualiedtechnician.
Problem Possible reasons
There is no power, even when the ‘on’
switch is pressed.
• The plug is not properly inserted. There is no power going to the plug. The internal
fuse has blown.
• The power button has not been pressed.
Speakers are not making any sound. • The incorrect input signal has been selected.
• Check the connections.
• Check the power supply of the source.
Centre surround speakers are not making
any sound.
• Check the speaker cables of the short circuit.
The sound of the speakers is distorted. • The speakers are not in the correct position.
• The speaker cables are in reverse polarity.
The bass is weak, the sound is unbalan-
ced.
• The +/- speaker cables are not properly connected.
• Readjust the highs and lows.
No sound from the microphone. • Check the volume on the microphone.
• Check that the microphone cable has a short circuit.
Karaoke is not working normally. • Volume and sound are not tuned to a suitable level.
• Echo and delay are set to a minimum.
• Microphone is defective.
There is noise with alternating current
(AC).
• Bad contact with the input signal (cable or plug).
• Signal is sent without shielding.
• There are transformers or generators nearby.
• The connected accessory is defective.
Specications:
PerformanceandSpecicationoftheAmplier:
Input Inpedance 47 kOhm
Input Sensivity ≤280mV
GainDierence ≤2dB
Left and Right Track Crosstalk Attenuation ≥50dB
High Frequency Boost / Attenuation ± 10dB
Low Frequency Boost / Attenuation ± 10dB
Signal to Noise Radio ≥76dB
Total Harmonic Distortion < 0.5%
Frequency Response 20Hz - 20kHz (± 2dB)
RMS. 2 x 45W + 3 x 12W (4 Ohm)
Max. Output 400W (4 Ohm)
Technical data are subject to change without notice.

11
MAINTENANCE
Tocleanthecasing,unplugtheunitandwipeodustandstainswithasoft,dampcloth.Donotuseben-
zene, thinner or other similar chemicals to clean the casing.
If at any time in the future you should need to dispose of this product, please note that waste electrical
products should not be disposed of with household waste. Find out where your nearest recycling centre
is. Consult your local authority or retailer for more details (Waste Electrical and Electronic Equipment
Directive).
CHAL-TEC Vertriebs- + Handels GmbH; Wallstraße 16; 10179 Berlin, Germany
