auna Silverhammer4 User manual

www.auna-multimedia.com
Silverhammer4
Auto-Endstufe
Car Amplifier
Amplificador para coche
Amplificateur de voiture
Amplificatore per auto
10006684 10006685 10006686 10006687 10006688 10006689

3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes.
Lesen Sie die folgenden Hinweise sorgfältig durch
und befolgen Sie diese, um möglichen Schäden
vorzubeugen. Für Schäden, die durch Missachtung der
Hinweise und unsachgemäßen Gebrauch entstehen,
übernehmen wir keine Haftung. Scannen Sie den
folgenden QR-Code, um Zugri auf die aktuellste
Bedienungsanleitung und weitere Informationen rund
um das Produkt zu erhalten:
INHALTSVERZEICHNIS
Sicherheitshinweise 4
Anordnung der Bedienelemente 4
Sicherung ersetzen 6
Gerät anschließen 7
Schaltplan 8
Eingangsanschlüsse 9
Vorsichtsmaßnahmen 12
Schutzschaltkreis 13
Hinweise zum Einbau 13
Spezielle Entsorgungshinweise für Verbraucher in Deutschland 14
Hinweise zur Entsorgung 16
Konformitätserklärung 16
TECHNISCHE DATEN
Artikelnummer 10006684, 10006685, 10006686,
10006687, 10006688, 10006689
Stromversorgung 12 V
Abmessungen (B x H x T) 45 x 5,5 x 25 cm

4
DE
SICHERHEITSHINWEISE
• Reparaturen am Gerät sollten nur von einer autorisierten Fachwerkstatt
durchgeführt werden.
• Önen Sie in keinem Fall das Gerät.
• Falscher Zusammenbau führt möglicherweise zu Fehlfunktionen oder
dem Totalausfall.
• Das Gerät sollte vor jeglichen Feuchtigkeit und direkter
Sonneneinstrahlung geschützt werden.
• Das Gerät bitte nicht mit Reinigungsmitteln reinigen.
• Verwenden Sie zur Reinigung nur ein trockenes (Mikrofaser) Tuch.
• Schließen Sie das Gerät nur an die dafür vorgesehene Netzspannung.
• Schließen Sie das Gerät in keinem Fall an andere Spannungen als
vorgesehen an.

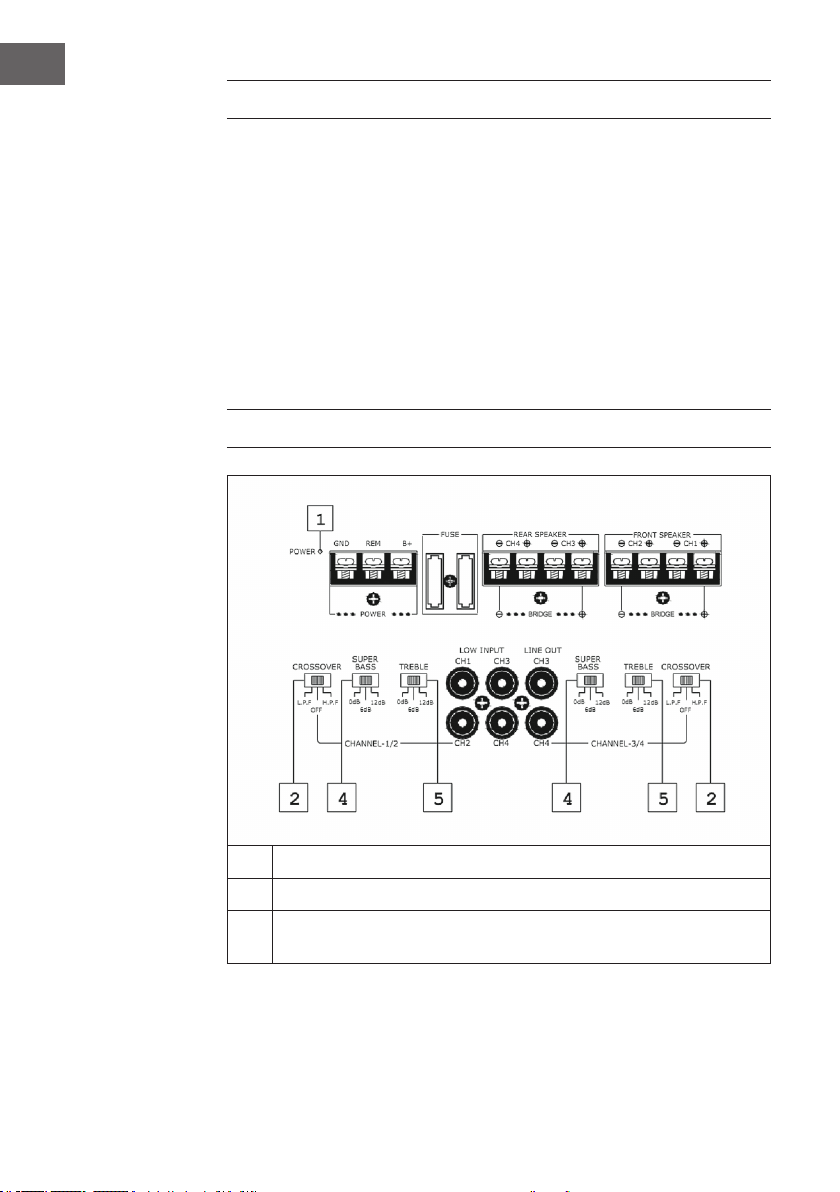

ANORDNUNG DER BEDIENELEMENTE
1 Betriebsstatus-Anzeige: Leuchtet rot während des Betriebs.
2 Filterwahlschalter: LPF = Niederbandlter / HPF = Hochbandlter
3Frequenzregler: Frequenzabschnitt (50-250 Hz) für
Niederbandlter

5
DE

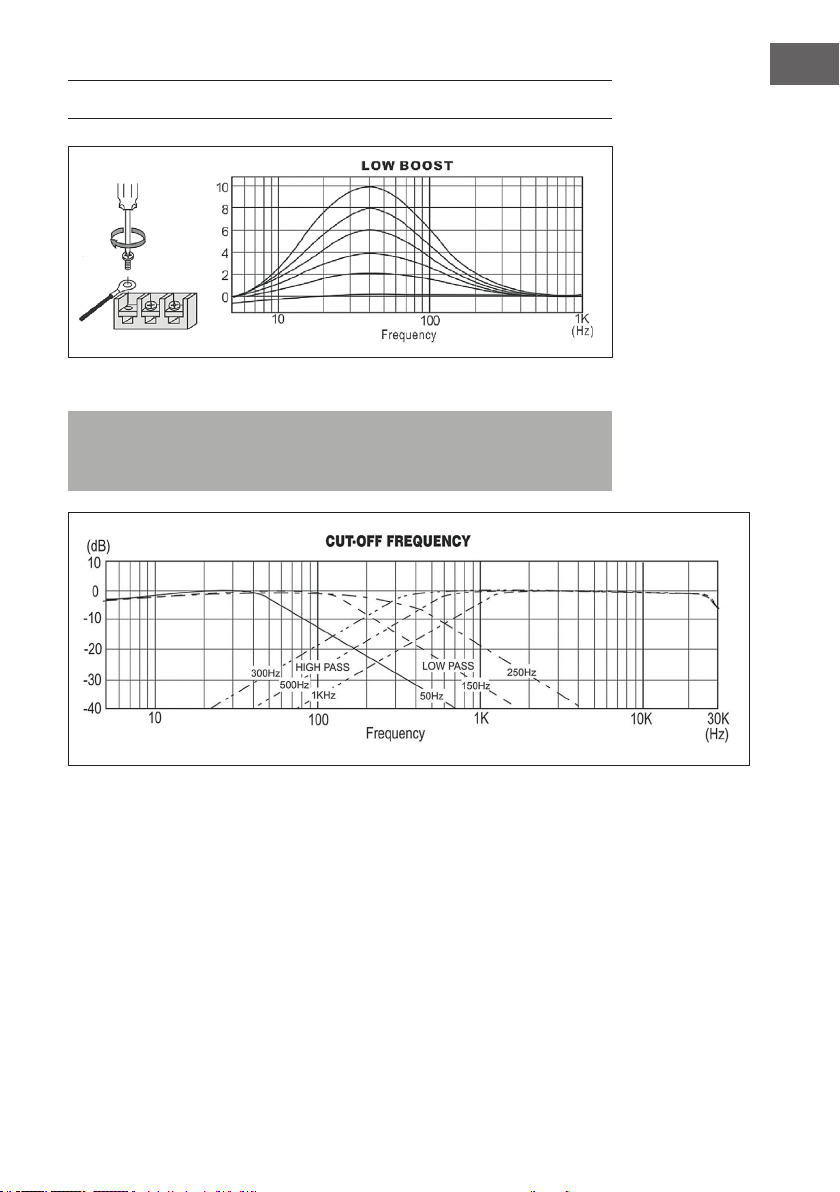

4Bass-Boost-Regler: Verstärkt Frequenzen um 50Hz bis maximal
12dB.
5Höhen-Boost-Regler: Verstärkt Frequenzen um 10kHz bis maximal
12dB.

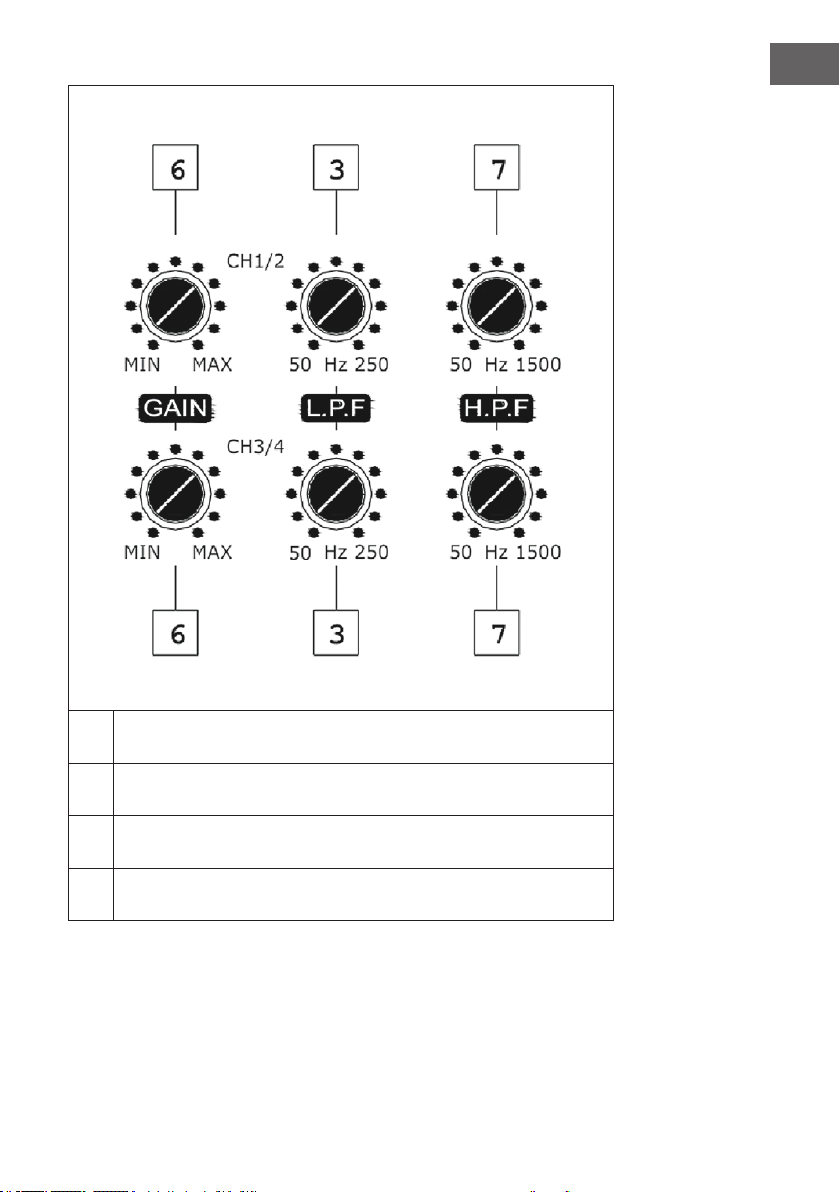

6Lautstärkeregler: Regelt die Verstärkung. Kommt Ihnen die
Lautstärke zu gering vor, drehen Sie den Regler in Richtung MAX.
7 Frequenzregler: Frequenzabschnitt (50-250 Hz) für Hochbandlter

6
DE

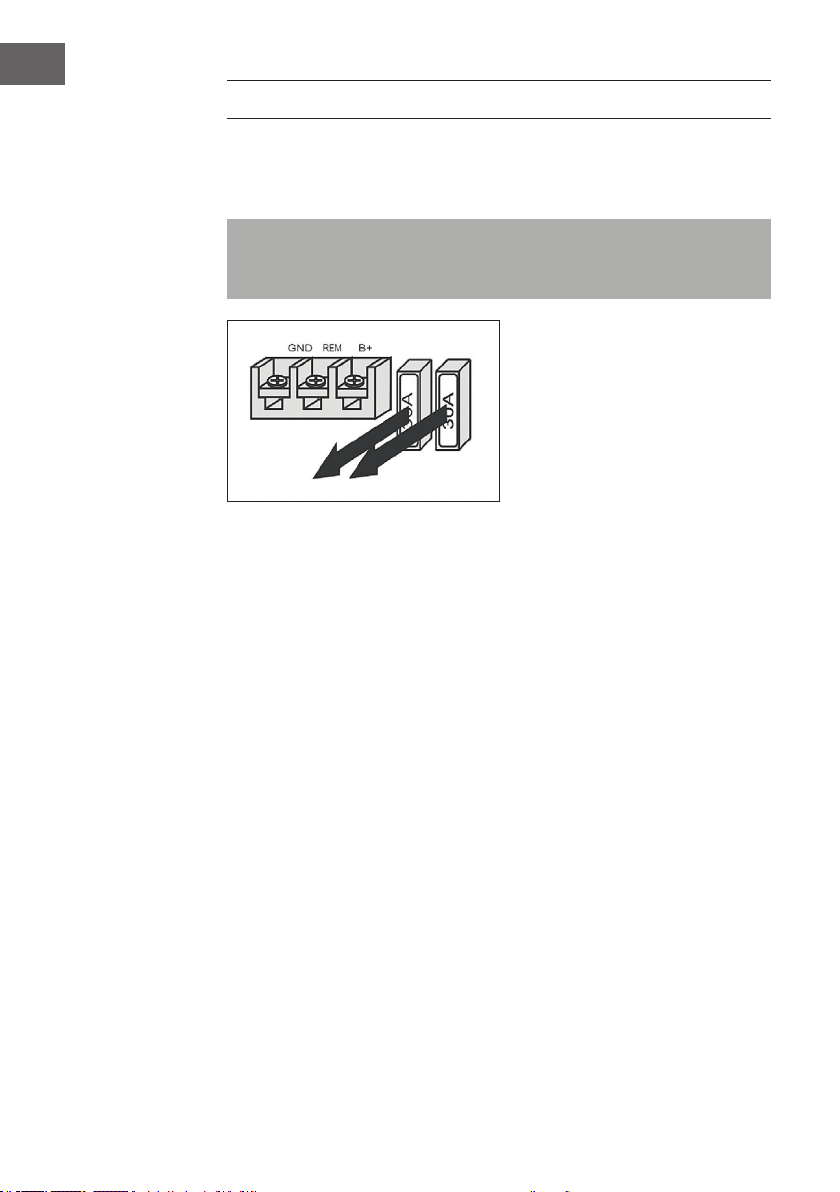

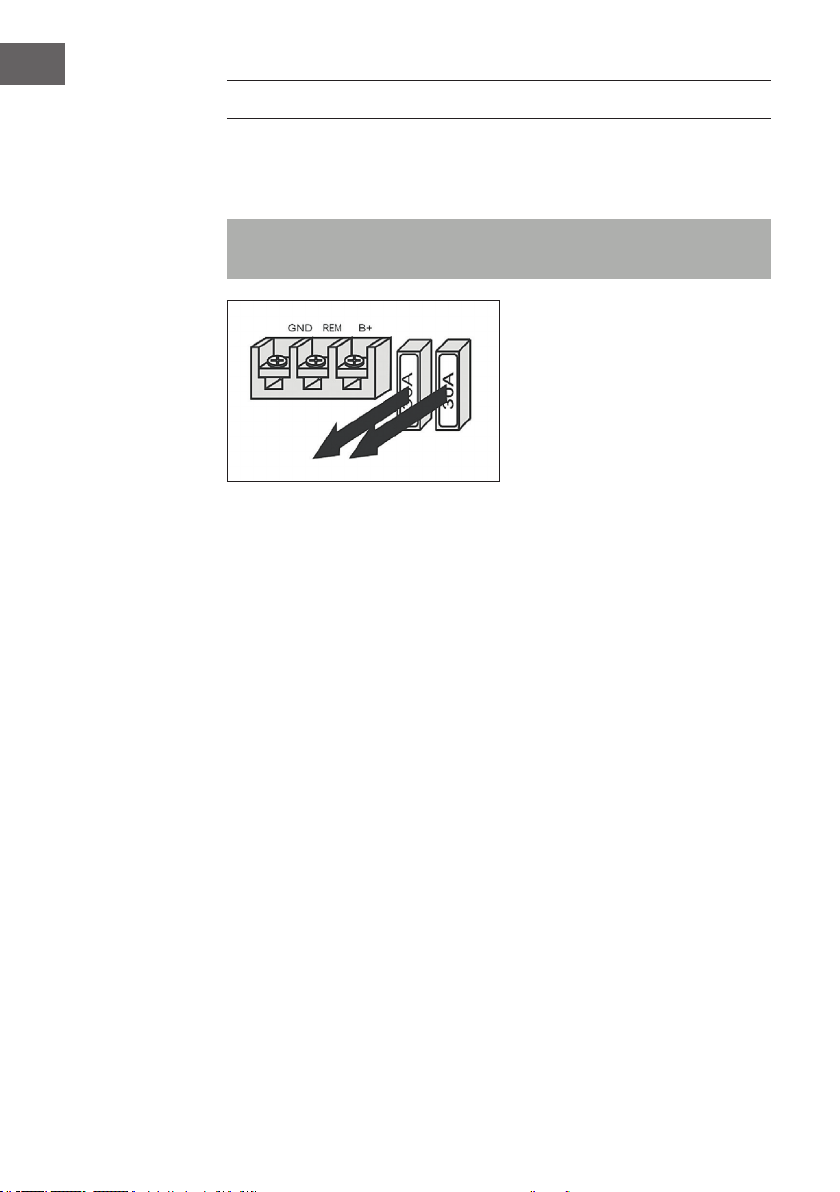

SICHERUNG ERSETZEN
Ist die Sicherung defekt, prüfen Sie die Stromversorgung und ersetzen Sie
die Sicherung. Sollte die Sicherung erneut defekt sein, liegt wahrscheinlich
ein interner Defekt vor. Sie sollten sich an den Händler wenden.
Hinweis: Ersetzen Sie die Sicherung nur mit einer baugleichen
Sicherung. Verwenden Sie niemals eine Sicherung mit einem höheren
Wert, da sonst das Gerät Schaden nehmen kann.
• Bevor Sie Bauteile anschließen, trennen Sie die Verbindung zum
Minuspol der Batterie.
• Achten Sie darauf, dass die Lautsprecher über ausreichend Kapazität
verfügen.
• Das negative Lautsprecherkabel darf nicht Karosserie berühren. Die
negativen Lautsprecherkabel des linken und rechten Lautsprechers
dürfen auch nicht verwechselt werden.
• Verlegen Sie die Kabel für Signal und Stromversorgung voneinander
entfernt, da es sonst zu Störungen kommen kann.
• Dieser Hochleistungsverstärker kann seine volle Leistung nicht mit den
serienmäßigen Lautsprecher entfalten.
• Sollten Sie ein Fahrzeug mit serienmäßiger Navigation besitzen,
kann es sein, dass der interne Speicher gelöscht wird, sobald Sie den
Minuspol von der Batterie lösen.

7
DE
GERÄT ANSCHLIESSEN
Schließen Sie die Leitungen wie hier gezeigt an.
Hinweis: Ziehen Sie die Schrauben fest, verwenden Sie aber nicht zu viel
Kraft (das Anzugsmoment sollte weniger als 1 Nm betragen), da sonst
die Schrauben beschädigt werden.

8
DE
SCHALTPLAN

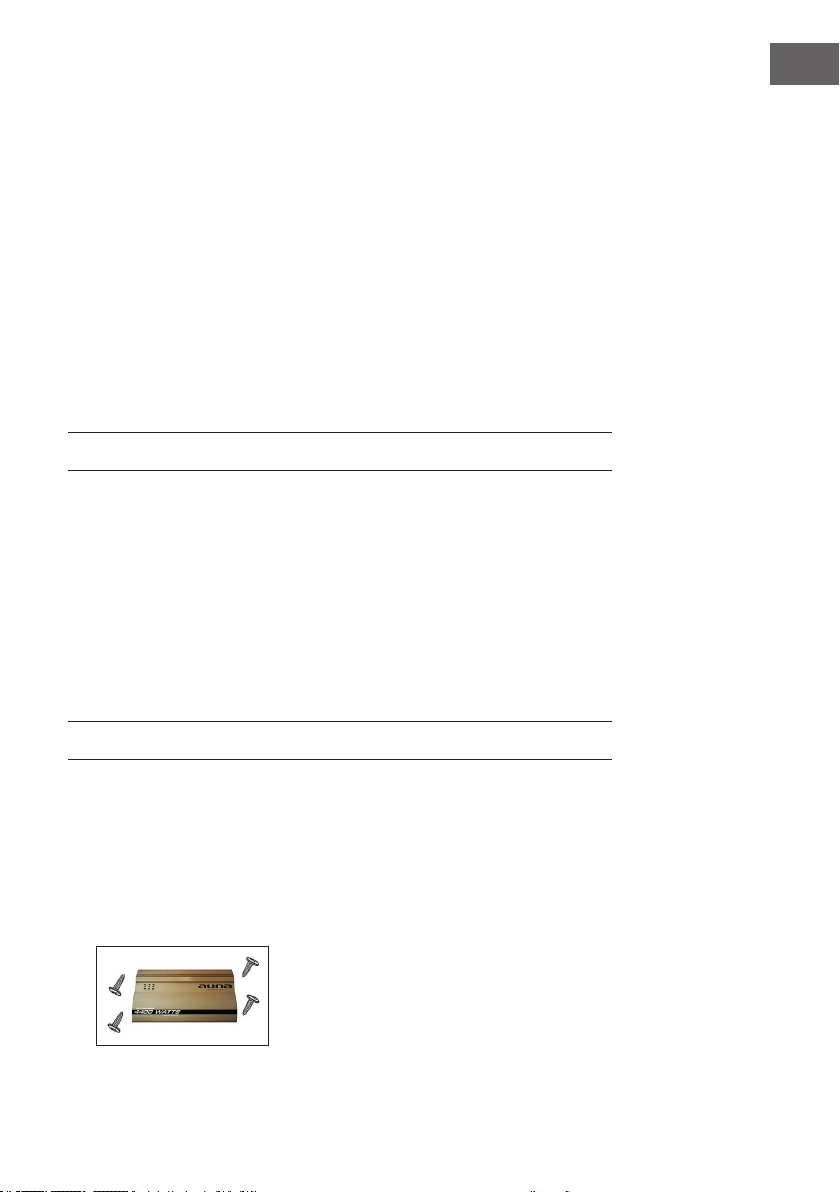

Halten Sie das Gerät zuerst an die Position an der es eingebaut werden soll.
Zeichnen Sie die vier Punkte für Schraubenlöcher an. Bohren Sie die Löcher
mit ca. 3mm Durchmesser und befestigen Sie den Verstärker mit den
15mm Schrauben. Vergewissern Sie sich, dass die Montageplatte (nicht im
Lieferumfang enthalten) dicker als 15mm ist.

9
DE
EINGANGSANSCHLÜSSE
Line-Eingang (mit Lautsprecheranschluss 3)
Line-Eingang (mit Lautsprecheranschluss 1,2 oder 3)

10
DE

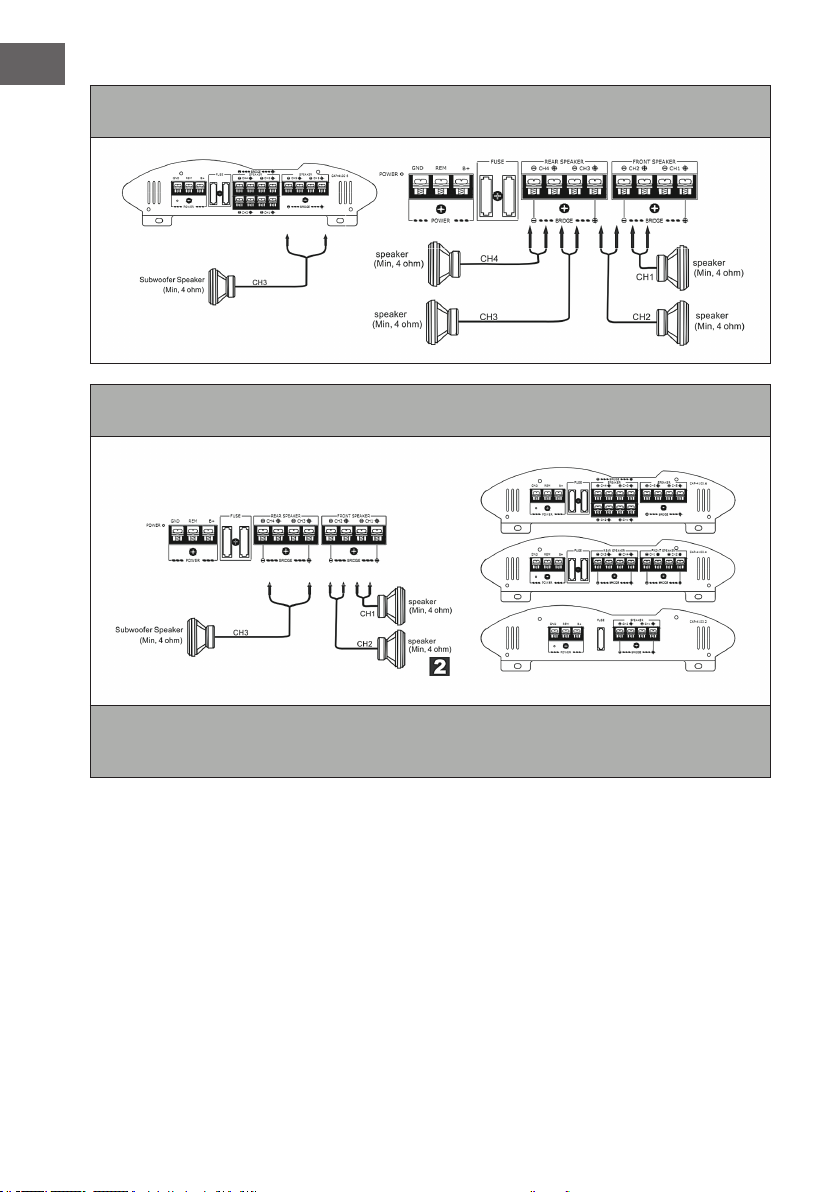

5-Lautsprechersystem
(Für die Bedienung siehe: Anordnung der Bedienelemente)
3-Lautsprechersystem
(Für die Bedienung siehe: Anordnung der Bedienelemente)
Hinweis: Bei dieser Variante wird die Subwooferlautstärke mittels Fader-Einstellung des
Autoradios eingestellt. Die Ausgabesignale zum Subwoofer sind eine Kombination der ¾
Kanäle oder dem Basseingangssignal.

11
DE
2-Lautsprechersystem
(Für die Bedienung siehe: Anordnung der Bedienelemente)

12
DE

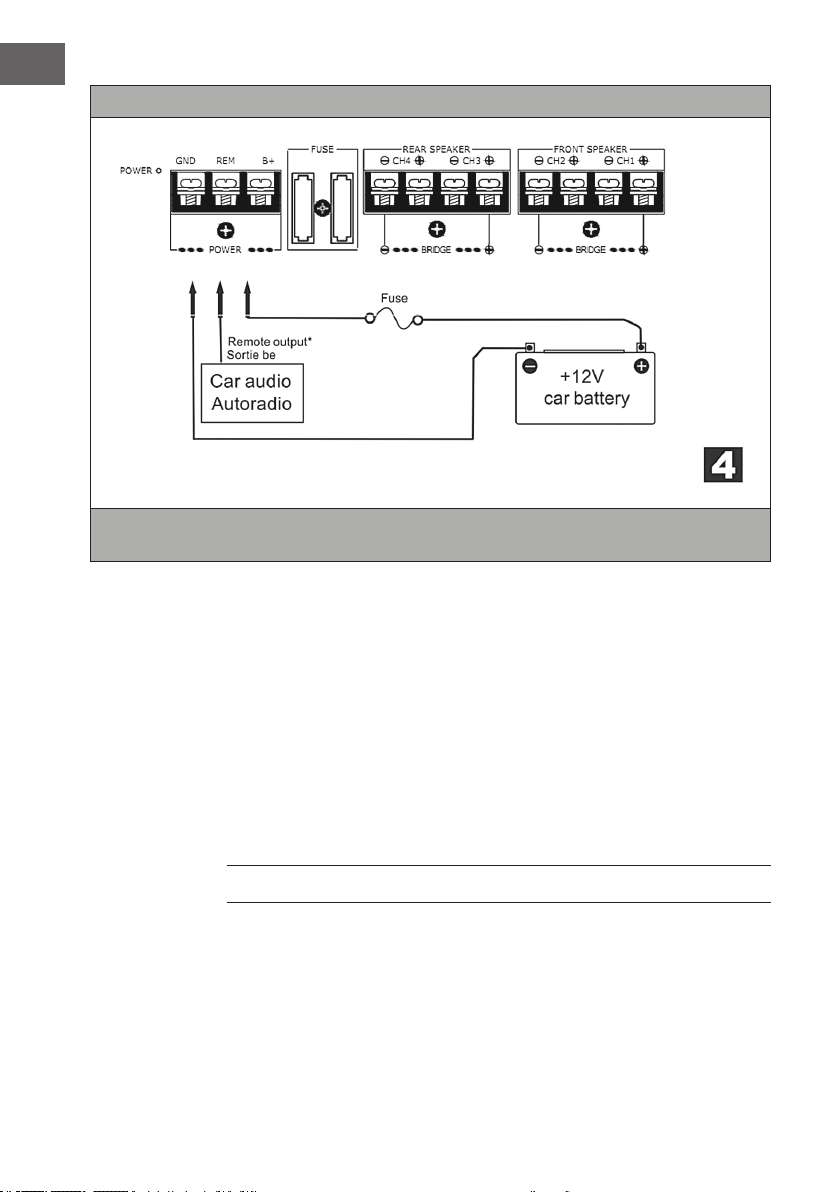

Stromversorgung
Hinweis: Falls ein Radio ohne Remote-Ausgang verbaut ist, schließen Sie REMOTE an die
Zubehörstromversorgung an.
Hinweise zur Stromversorgung
• Schließen Sie +12V erst an nachdem Sie alle anderen Verbindungen
angeschlossen haben.
• Die Erdung muss sicher mit der Karosserie (Metall) verbunden sein, da
es sonst zu Fehlern kommen kann.
• REMOTE muss mit dem Remote-Ausgang am Radio verbunden sein.
• Falls ein Radio ohne Remote-Ausgang verbaut ist, schließen Sie
REMOTE an die Zubehörstromversorgung an.
• Verwenden Sie ein Stromkabel mit integrierter Sicherung (7.5A 2).
• Die Sicherung muss so nah wie möglich an der Batterie sein.
• Die +12V- und GND-Leitung müssen über einen Durchmesserwert von
AWG-10 oder einen Durchmesser von 5mm verfügen.
VORSICHTSMASSNAHMEN
• Das Gerät darf nur an 12V Gleichspannung betrieben werden.
• Die Lautsprecher müssen über eine ausreichende Impedanz 2~16Ω
(Stereo) verfügen.
• Schließen Sie niemals Aktivlautsprecher an den Verstärker an.

13
DE
• Bauen Sie den Verstärker nicht ein, wo:
- dieser direkten Sonnenlicht oder hohen Temperaturen ausgesetzt ist.
- dieser Regen oder Feuchtigkeit ausgesetzt ist.
- dieser Staub und Schmutz ausgesetzt ist. Sollte sich das Auto in der
Sonne aufgeheizt haben, lassen Sie es vor Gebrauch abkühlen.
• Sollte das Gerät horizontal verbaut werden, dürfen die Kühlrippen nicht
vom Bodenteppich verdeckt werden.
• Ist das Gerät zu nah am Radio verbaut, kann es dieses stören.
• Liegt kein Strom am Gerät an, prüfen Sie die Anschlüsse.
• Das Gerät verfügt über einen Schutzschaltkreis, der die Transistoren
und Lautsprecher bei Fehlfunktionen schützt.
• Versuchen Sie niemals diesen Schutzschaltkreis zu testen.
• Stellen Sie aus Sicherheitsgründen die Lautstärke immer so ein, dass
Sie die Außengeräusche noch hören können.
SCHUTZSCHALTKREIS
Der Schaltkreis schützt das Gerät vor:
• Überhitzung.
• Überspannung.
• Kurzschluss
Die Sicherungslampe leuchtet dann rot auf und das Gerät schaltet sich ab.
Ist dieses passiert, schalten Sie angeschlossenes Zubehör aus und suchen
die Ursache. Sollte Überhitzung die Ursache sein, lassen Sie das Gerät
einige Zeit abkühlen.
HINWEISE ZUM EINBAU
• Das Gerät wird entweder unter einem Sitz oder im Koerraum
eingebaut.
• Befestigen Sie das Gerät so, dass der Fahrer nicht in seinen
Bewegungen eingeschränkt, das Gerät keinem direkten Sonnenicht
oder Hitze ausgesetzt wird.
• Verbauen Sie das Gerät nicht unter dem Bodenteppich, da es zu einem
Hitzestau führen kann.
