auna 10004778 User manual

LCD Monitor AV 7IN
10004778

Sehr geehrter Kunde,
zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren.
Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese
um möglichen technischen Schäden vorzubeugen.
Lieferumfang
LCD Monitor
Stromkabel /Video-Kabel
Fernbedienung mit Batterie
Bedienungsanleitung
2 Adapter
A/V Kabel
Installation
Wenn die Installation Veränderungen am Kfz erfordert, lassen Sie diese bitte von Fachpersonal
durchfühen.
Wählen Sie einen Bereich, der den Fahrer nicht ablenkt/stört.
Es gibt nur die Möglichkeit eines 12 Volt Anschlusses
Bitte Installieren Sie dieses Gerät nur dort, wo keine Nässe oder übermäßige Hitze entsteht.
Bitte warten Sie mit der Inbetriebnahme des Gerätes bis die Innentemperatur des Kfz der
Betriebstemperatur (0-60°C) entspricht.
Verwenden Sie die Kabel vorsichtig, verhindern Sie die Beschädigung der Kabel.
Bei der Montage ist darauf zu achten, dass der Monitor nicht zu lose aber auch nicht zu fest befestigt
wird, damit sich das Gehäuse nicht verzieht.
Spezifikationen / Besonderheiten
Verstellbare Befestigunspunkte um an jedem Sitz befestigt zu werden
7“(16:9) TFT LCD Display
1 Kabelset
Mini-Video-Eingang an der Front
NTSC / PAL
Auflösung: 348,000 Pixel
Helligkeit: 350nit LED Hintergrundbeleuchtung
Umgebungsluftfeuchtigkeit: <90%
Bedientemperatur: 0°C –60°C
Maße (L x B x H):280 x 119 x 125 mm
Gewicht: 1,13 kg
12Volt
Frequenz: 75-100 Hz

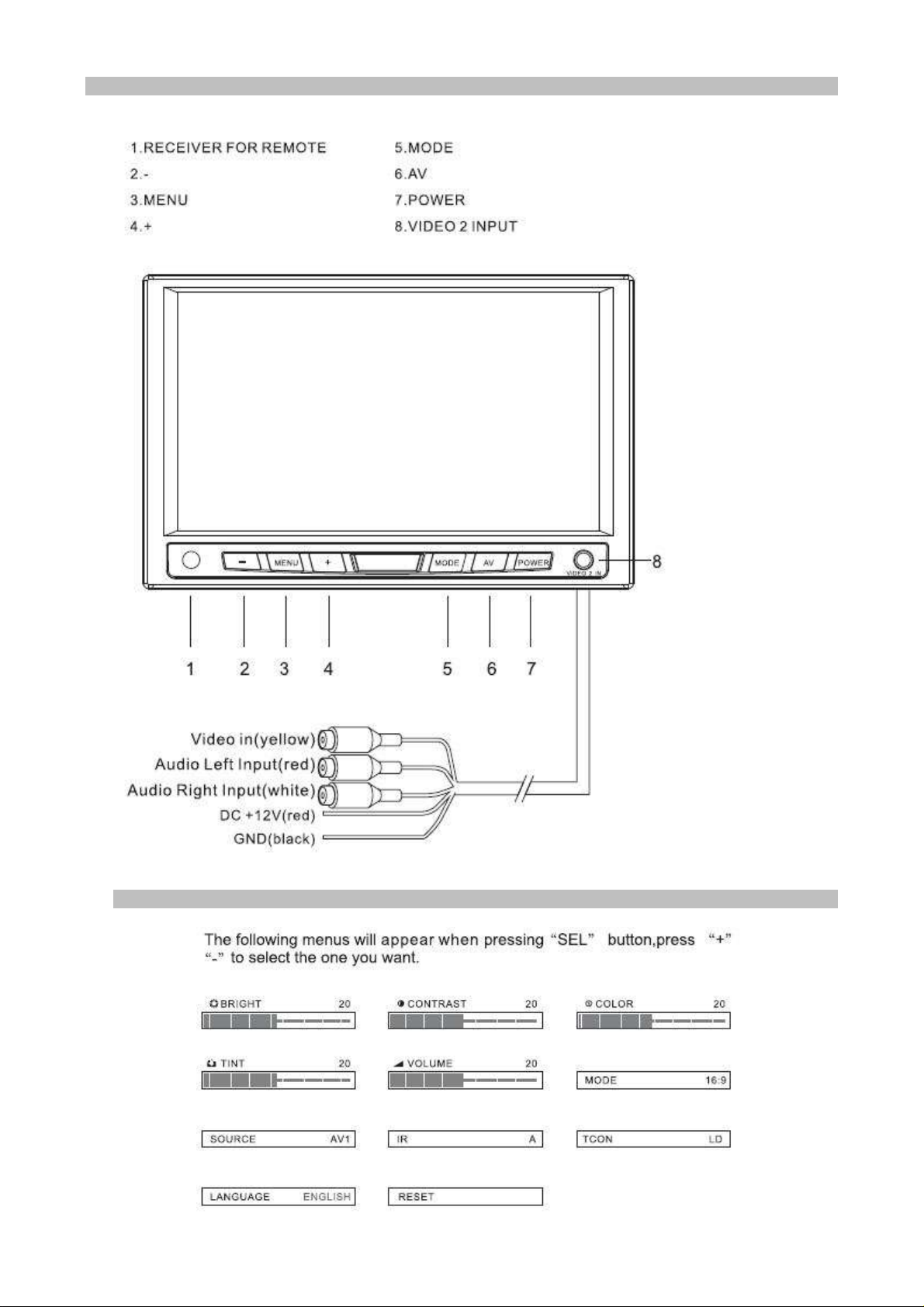

Bedienung
1
Empfänger für Fernbedienung
5
Mode
2
-
6
AV
3
Menü
7
Power (Ein/Aus)
4
+
8
Video 2 Eingang
Einstellungen
Menü:
Die folgenden Menüs erscheinen, wenn Sie die Taste „SEL“drücken. Mit +/- nehmen Sie Ihre
Wunscheinstellung vor.

Fernbedienung
1
Power (Eine/Aus)
2
AV1, AV2 Schalter
3
Regler +
4
Abbrechen OSD Menü
5
Menü
6
Regler -
OSD-Menü
1. Drücken Sie „Power“um den Monitor ein zuschalten.
2. Drücken Sie „Menu“um das OSD-Menü zu öffnen.
Hier können folgende Menüunterpunkte eingestellt werden: Helligkeit, Quelle, Kontrast, IR, Farbe,
TCON, Farbton, Sprache, Lautstärke, Reset, Mode
3. Drücken Sie „Menu“bis Sie den einzustellenden Menüpunkt ausgewählt haben.
4. Drücken Sie + oder –um die Einstellung des angewählten Menüpunktes zu ändern.
Beispiel:
„Helligkeit“einstellen
Drücken Sie + damit de Farbe heller wird.
Drücken Sie –damit die Fareb dunkler wird.
5. Verfahren Sie so mit den anderen Menüpunkten.

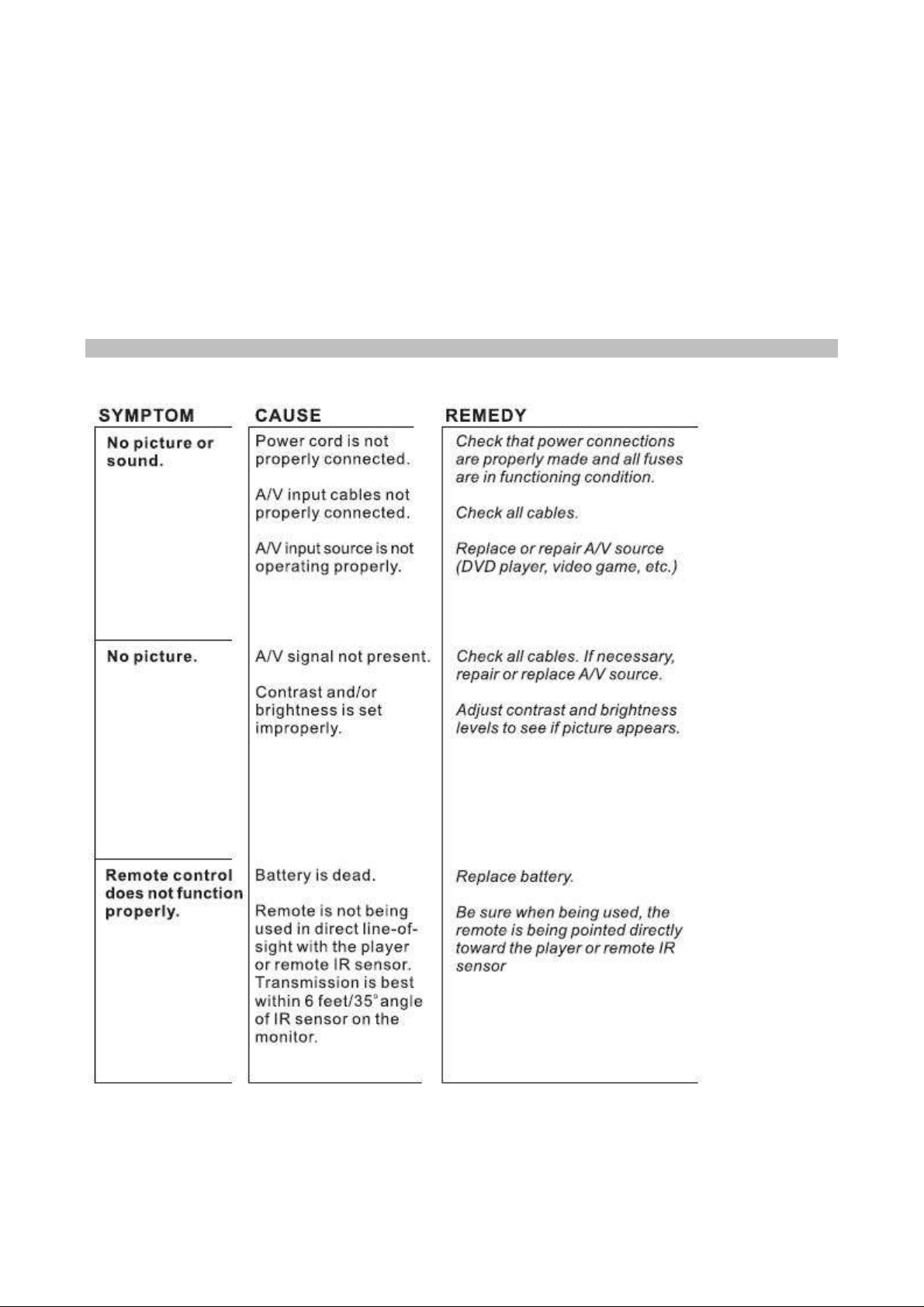

Fehlerbehebung
Fehler
Grund
Behebung
Kein Bild oder Ton
Stromkabel ist nicht
angeschlossen
A/V Kabel ist nicht richtig
angeschlossen
A/V Quelle funktioniert nicht
richtig
Überpüfen Sie die Verbindung des
Stromkabels
Überprüfen Sie alle Kabel
Ersetzen oder reparieren Sie die
A/V Quelle
Kein Bild
A/V Signal existiert nicht
Kontrast oder Helligkeit sind falsch
eingestellt
Überprüfen Sie alle Kabel.
Ersetzen oder reparieren Sie die
A/V Quelle
Regulieren Sie die Helligkeit und
den Kontrast um zu sehen ob ein
Bild erscheint
Fernbedienung funktioniert nicht
richtig
Batterie ist leer
Fernbedienung wird nicht direkt
auf den Empfänger gehalten
Ersetzen Sie die Batterie
Halten Sie die Fernbedienung
dirkt in Richtung des Empfängers

SICHERHEITSHINWEISE UND GEWÄHRLEISTUNG
Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu
machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen
können.
Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem
Gebrauch.
Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine
anderweitige Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des
Produktes.
Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung
Verletzungsgefahr!
Öffnen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selber aus!
Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus bereits
geringer Höhe beschädigt werden.
Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.
ACHTUNG:
Es wird keine Haftung für Folgeschäden übernommen. Technische Änderungen und Irrtümer
vorbehalten!
Wichtige Hinweise zur Entsorgung
Dieses Elektrogerät gehört NICHT in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich bitte
an die öffentlichen Sammelstellen in Ihrer Gemeinde.
Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen
pro Tag/ Monat/ Jahr sowie über etwa anfallende Kosten bei Abholung entnehmen Sie bitte den
Informationen der jeweiligen Gemeinde.
Hinweise zur Batterieentsorgung
Batterien dürfen nicht in den Hausmüll gegeben werden. Als Endverbraucher sind
Sie zur Rückgabe gebrauchter Batterien gesetzlich verpflichtet. Sie können
Batterien nach Gebrauch in der Verkaufsstelle oder deren unmittelbarer Nähe
(z.B. in kommunalen Sammelstellen oder im Handel) unentgeltlich zurückgeben.
Sie können Batterien auch per Post an uns zurücksenden.
Batterien oder Akkus, die Schadstoffe enthalten, sind mit dem Symbol einer
durchgekreuzten Mülltonne gekennzeichnet, wie das oben stehende Symbol.
In der Nähe zum Mülltonnensymbol befindet sich die chemische Bezeichnung des Schadstoffes. »Cd« steht
für Cadmium, »Pb« für Blei und »Hg« für Quecksilber.
Viel Spaß mit unserem Produkt.
Warnhinweise
Reparaturen am Gerät sollten nur von einer autorisierten Fachwerkstatt durchgeführt werden.
Öffnen Sie in keinem Fall das Gerät.
Falscher Zusammenbau führt möglicherweise zu Fehlfunktionen oder dem Totalausfall.
Das Gerät sollte vor jeglichen Feuchtigkeit und direkter Sonneneinstrahlung geschützt werden.
Das Gerät bitte nicht mit Reinigungsmitteln reinigen.
Verwenden Sie zur Reinigung nur ein trockenes (Mikrofaser) Tuch.
Schließen Sie das Gerät nur an die dafür vorgesehene Netzspannung.
Schließen Sie das Gerät in keinem Fall an andere Spannungen als vorgesehen an.
Die Gewährleistung verfällt bei Fremdeingriffen in das Gerät.

Installation
lf this installation requires modification to the vehicle, go to a M.E.C.P. CERTIFIEDINSTALLER.
First choose a location that will not obstruct the drivers view.
The power source is 12V negative ground only.
Be sure not to install where the unit can get wet or high heat always after entering a hot or
extremely cold vehicle.
Wait for inside temperature to be comfortable before turning on the unit.
Carefully check the clearance in headliner to make sure there are no obstructions.
What is included?
When first unpacking your mew headrest monitor, please check first that the package contains all of the
items below. lf something is missing, contact the store where you purchased the p|ayer.
LCD Headrest Monitor
Power Cable Audio/Video Interconnect Cable
wireless Remote control with Battery
Operating Instructions Booklet
2 Adapter posts
Front AV cable
Specifications/ features
Adjustable mounting poles to fit any seat
7"wide (16:9) TFT LCD monitor
1 set wired video input
Faceplate video mini-jack input
Brightness ration: 350 nit LED back lite
Environmental humidity:<90%
Operation temperature: 0“C-60“C
Dimension (L x W x H): 280mm X 119mm X 125mm
Weight:2.5lbs
12V
Frequency:75-100Hz

Operation
Settings

Remote Function
Operating Precautions
On-screen (OSD) menu system - SCREEN MONITOR Turn the unit off when it is not in use.
1.Press the "POWER" key on monitor or remote controller to turn on the monitor.
2.Press the “MENU” key on monitor or remote.
CONTRAST, IR, COLOR, TCON, TINT, LANGUAGE, VOLUME, RESET, MODE
3.Press the “MENU” key on monitor or remote of the unit.
Then press “ + " or “ - " key to adjust the new setting value.
Each adjustment item is shown as below:
*BRlGHTAdjustment -
Pressing “+" key, the screen color gets more bright. .
Pressing “-" key, the screen color gets less bright.
*CONTRAST Adjustment
Pressing “+" key , the screen gets high intensity.
Pressing “-" key, the screen gets lower intensity.
*COLOR Adjustment
Pressing “+" key, the screen color gets richer.
Pressing “-" key, the screen color gets lighter.
*TINT Adjustment
Pressing “+" key, the screen gets greenish.
Pressing “-" key, the screen gets reddish.
*VOLUME Adjustment
Pressing “+ key, the volume gets strong.
Pressing “- key, the volume gets small.
*MODE Adjustment
Press “+“ or “-” key to select the picture image to 16:9 or 4:3 display
*SOURCE Adjustment
Press "+" or key to change to AV1 or AV2.

*IR Adjustment
Press “+" or “-"key to select the IR channel to “A” or “B”.
*TCON Adjustment
Reverses the displayed image (useful with rear camera systems)
*LANGUAGE Adjustment
Press “+" or “-" key to select the different OSD language
*RESET Adjustment
Press “+" or “-" key to return all setting to factor values.
Troubleshooting
