1. TECHNISCHE DATEN
Als Gussofen der Bauart 1 ist ein Anschluß an einen
bereits mit anderen Öfen und Herden für feste
Brennstoffe belegten Schornstein möglich, sofern
die Schornsteinbemessung gemäß DIN 4705, Teil 3,
dem nicht widerspricht.
TECHNISCHE DATEN
Höhe 677 mm
Breite 400 mm
Tiefe 595 mm
Gewicht 85 k
g
Rauchrohrab
g
an
g
Durchmesser 120 mm
Nennwärmeleistun
g
lt. EN 13240 6 kW
Maximale Heizleistung
8kW
Kleinste Heizleistun
g
3 kW
Raumheizvermögen (abhängig
von der Hausisolierung)
48 – 124 m³
Abgaswerte für die Mehrfachbelegung des Schorn-
steines nach DIN 4705, Teil 3 bzw. zur Bemessung
des Schornsteines nach DIN 4705, Teil 2
Abgasmassenstrom geschlossen 6 g/s
Abgastemperatur geschlossen 330 °C
Mindestförderdruck bei
Nennwärmeleistung (NWL)
geschlossen 12 Pa
bei 0,8facher
NWL
10 Pa
2. WICHTIGE INFORMATIONEN
Die Informationen in diesem Handbuch sind
allgemeiner Natur. Nationale und europäische
Normen, örtliche und baurechtliche Vorschriften
sowie feuerpolizeiliche Bestimmungen sind
einzuhalten.
Allgemeine Sicherheitshinweise
zum Betrieb Ihres Kaminofens
• Lesen Sie vor der Inbetriebnahme des Ofens das
gesamte Handbuch gründlich durch und beachten Sie
die Warnhinweise.
• Für den Transport Ihres Heizgerätes dürfen nur
zugelassene Transporthilfen mit ausreichender
Tragfähigkeit verwendet werden.
• Ihr Heizgerät ist nicht zur Verwendung als Leiter
oder Standgerüst geeignet.
• Durch den Abbrand von Brennmaterial wird
Wärmeenergie frei, die zu einer starken Erhitzung der
Oberfläche des Heizgerätes, der Türen, der Tür- und
Bediengriffe, der Türgläser, der Rauchrohre und
gegebenenfalls der Frontwand des Heizgerätes führt.
Die Berührung dieser Teile ohne entsprechende
Schutzbekleidung oder Hilfsmittel wie z.B. Hitze-
schutzhandschuhe oder Betätigungsmittel (kalte Hand),
ist zu unterlassen.
• Machen Sie Ihre Kinder auf diese besondere
Gefahr aufmerksam und halten Sie sie während des
Heizbetriebes vom Heizgerät fern.
• Verbrennen Sie ausschließlich das im Kapitel
„saubere Verbrennung“ angeführte, genehmigte
Heizmaterial.
• Das Verbrennen oder Einbringen von leicht
brennbaren oder explosiven Stoffen, wie leere
Spraydosen und dgl. in den Brennraum, sowie deren
Lagerung in unmittelbarer Nähe Ihres Heizgerätes, ist
wegen Explosionsgefahr strengstens verboten.
• Beim Nachheizen sollen keine weiten, oder leicht
brennbaren Kleidungsstücke getragen werden.
• Das Abstellen von nicht hitzebeständigen
Gegenständen auf dem Heizgerät oder in dessen
Nähe ist verboten.
• Legen Sie keine Wäschestücke zum Trocknen
auf den Ofen. Auch Wäscheständer oder dgl. müssen
in ausreichendem Abstand vom Heizgerät aufgestellt
werden – Brandgefahr.
• Der Gussofen G1 ist keine Dauerbrand-
Feuerstelle.
• Beim Betrieb Ihres Heizgerätes ist das
Verarbeiten von leicht brennbaren und explosiven
Stoffen im selben oder in anschließenden Räumen
verboten.
Ofenaufstellung
Einzuhaltende Sicherheitsabstände
(Mindestabstände - siehe auch Typenschild)

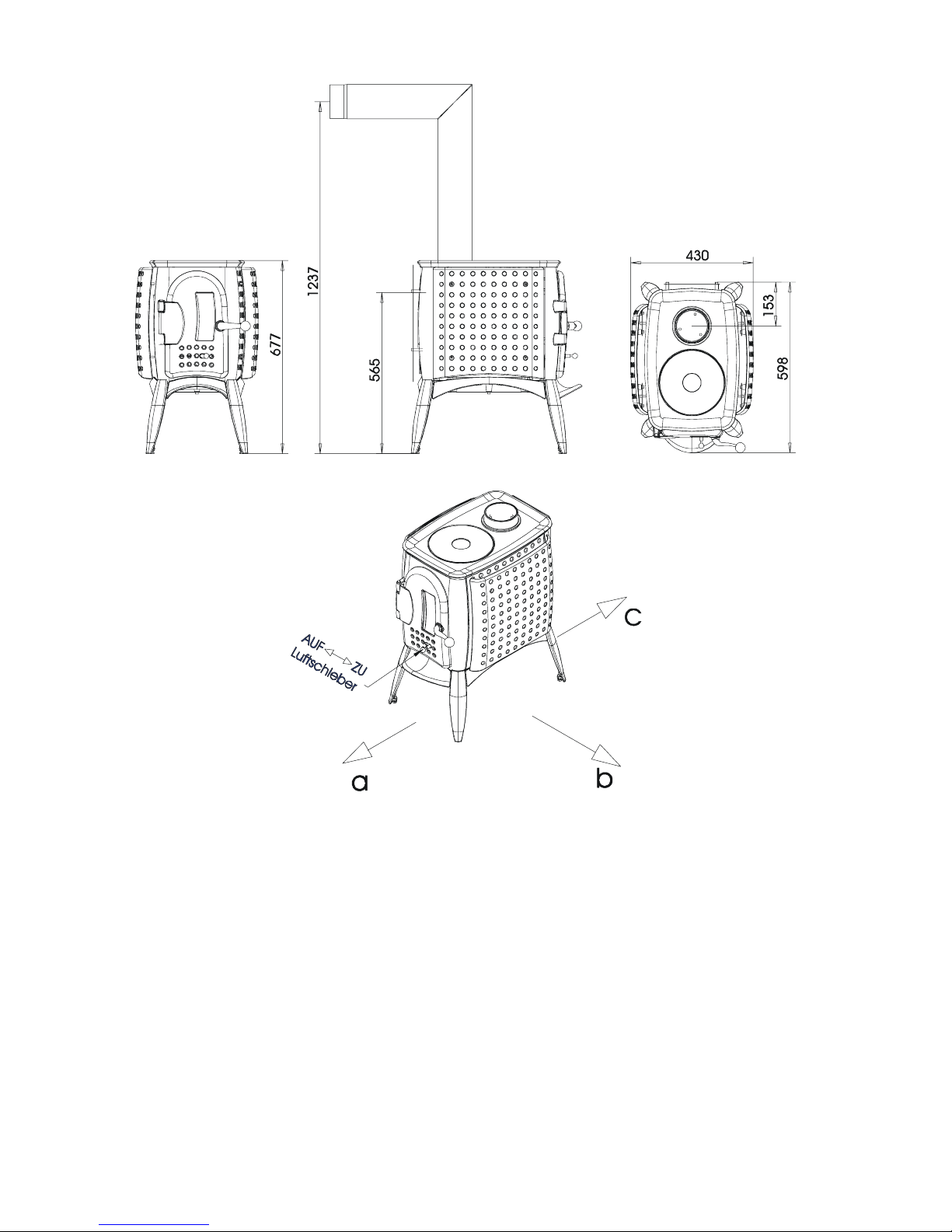

Fig. 2
1. Ohne Strahlungsschutzblech oder Konvektions-
mantel::
a > 800 mm b > 700 mm c > 400 mm
2. Mit Strahlungsschutzblech oder Konvektions-
mantel:
a > 800 mm b > 300 mm c > 300 mm
(a - nach vorne im Strahlungsbereich)
(b - seitlich)
(c - hinten)
Bitte beachten Sie, dass der Aufstellungsraum mind.
eine Türe / ein Fenster ins Freie aufweist oder mit
einem derartigen Raum direkt verbunden sein muss.
Andere Feuerstätten und Dunstabzugshauben dürfen
nicht im Raumluftverbund mit Feuerstätten betrieben
werden.
Technische und optische Änderungen, Satz- und Druckfehler vorbehalten.

deutsch 2G1
Bodentragfähigkeit
Prüfen Sie vor dem Aufstellen, ob die Tragfähigkeit
der Unterkonstruktion dem Gewicht Ihres
Gussofens standhält.
Verbrennungsluft
Als Betreiber müssen Sie für ausreichende Ver-
brennungsluft sorgen. Bei abgedichteten Fenstern
und Türen kann es sein, dass die Frischluftzufuhr
nicht mehr gewährleistet ist, bzw. das Zugverhalten
des Ofens beeinträchtigt wird. Ggf. muss für eine
zusätzliche Frischluftzufuhr gesorgt werden. Bitte
befragen Sie Ihren Fachhändler.
Rauchrohranschluß
Für den Anschluß der Rauchrohre an den
Schornstein gibt es zu Ihrer eigenen Sicherheit
strenge Richtlinien. Ihr Kaminofen-Fachhändler
kennt diese. Beauftragen Sie daher unbedingt
Ihren Fachhändler mit dem Rauchrohranschluß.
3. SO BEDIENEN SIE IHREN GUSSOFEN RICHTIG
Die erste Inbetriebnahme Ihres
Gussofens
Ihr Kaminofen wurde mit einem umweltverträglichen
Speziallack lackiert. Die Lackoberfläche ist bei
Auslieferung Ihres Ofen noch weich. Die Aushärtung
des Lacks erfolgt bei der ersten Inbetriebnahme. Die
Lackoberfläche darf während dieses Vorganges nicht
berührt werden. Der Gußofen muß mindestens
1,5 Stunden stark aufgeheizt werden. Bei der
Aushärtung des Lackes können sichtbare Dämpfe
freiwerden. Öffnen Sie daher vor der ersten
Inbetriebnahme die Fenster, dadurch können die
Dämpfe schnell abziehen.
BITTE BERÜCKSICHTIGEN SIE: Erst nach
mehreren Heizvorgängen ist der Betrieb Ihres Ofens
nur mehr vom heimeligen Geruch des verbrennenden
Holzes geprägt.
Zugelassene Brennstoffe
Trockenes, gut abgelagertes, naturbelassenes Holz
(Hartholz bevorzugt), Holzbriketts.
Maximale Brennstoffmenge
Maximal aufzugebende Brennstoffmenge: ca. 1,6
kg Holz oder ca. 1,6 kg Holzbriketts.
Größere Brennstoffmengen können zu Überhitzung
und Beschädigungen am Ofen führen!
Saubere Verbrennung
Das Brennholz muß trocken (rel. Holzfeuchte < 15 %)
und unbehandelt sein. Außerdem muß die richtige
Brennholzmenge verbrannt werden, um eine
saubere, emissionsarme Verbrennung zu erreichen.
Richtig Feuer machen
Bereiten Sie alles zum Anheizen vor –
Weichholzspäne, Anzündhilfe (wie z.B. Austroflamm
Anzünder), Brennholz. Fig. 3 gibt Ihnen eine
Richtlinie hinsichtlich der Menge an Heizmaterial.
Öffnen Sie die Primär- und Sekundärluftzufuhr
maximal. (siehe Fig. 2 „AUF“).
Öffnen Sie die Ofentür.
Legen Sie 2 – 3 Stk. Anzündhilfen auf den Feuer-
raumboden. Legen Sie darauf eine handvoll Weich-
holzspäne. Legen Sie auf diese Späne 1 – 2 Scheite
Holz.

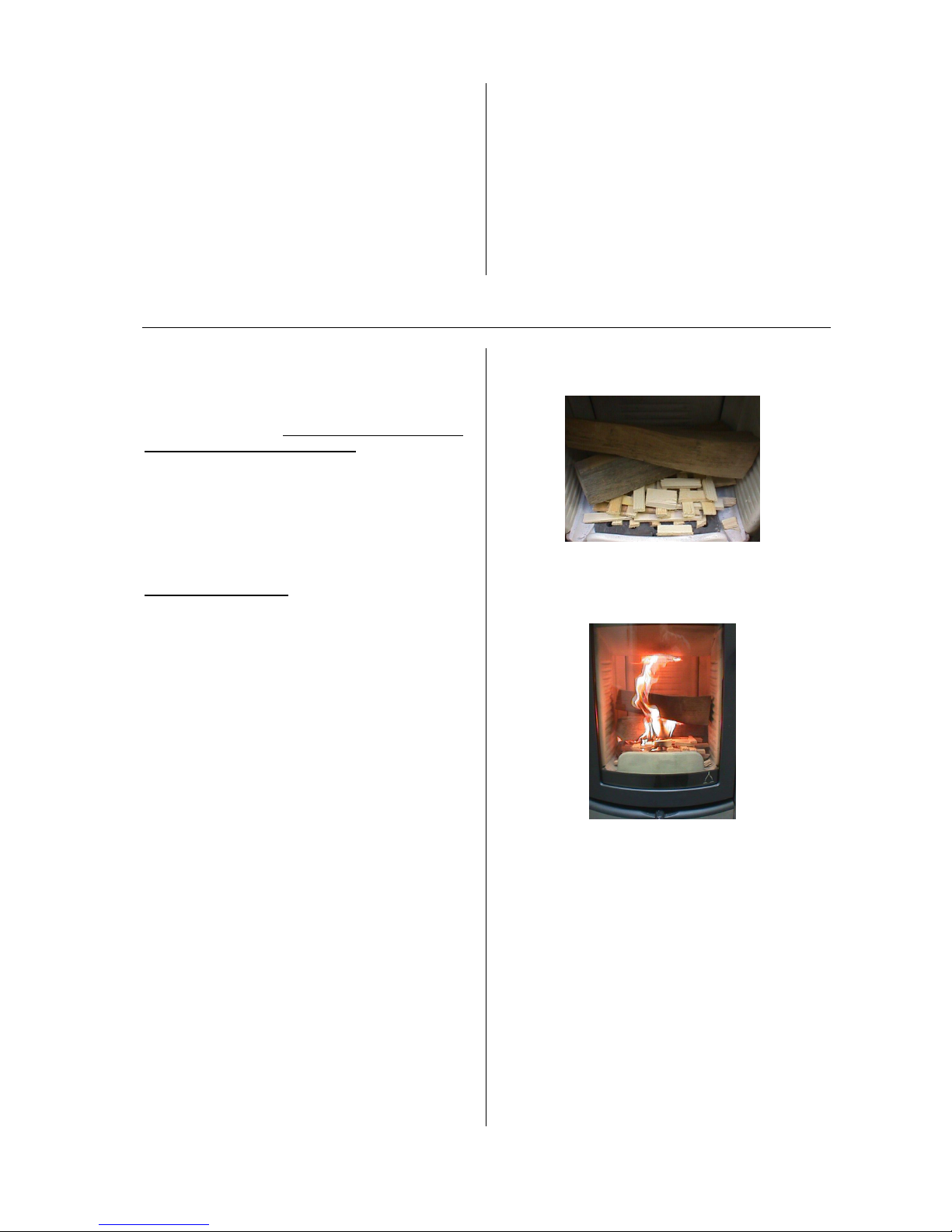

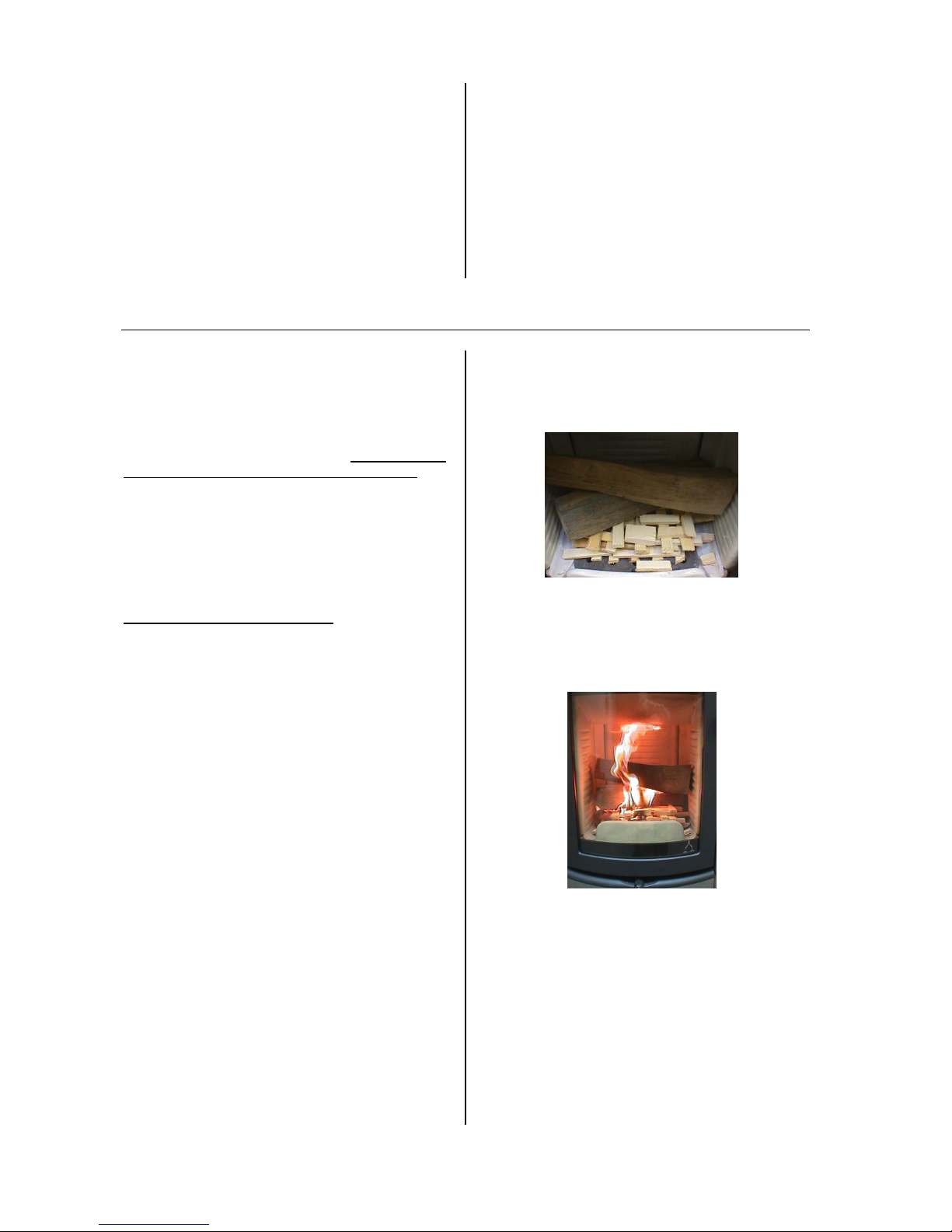

Fig 3: Anzünden
Zünden Sie nun die Anzündhilfen an. Schließen Sie
die Feuerraumtür. Sobald die Weichholzspäne gut
brennen, schließen Sie den Primärluftschieber (siehe
Fig. 2 „ZU“).
Fig. 4: Primärluftschieber schließen
Sobald die Holzscheite gut brennen, können Sie mit
dem Sekundärluftschieber die Heizleistung regulieren
(Schieber auf Maximalstellung „AUF“ = maximale
Heizleistung – siehe Fig. 2).
Beim Nachlegen gehen Sie prinzipiell wie beim
Anheizen vor: beide Luftschieber öffnen, Ofentüre
vorsichtig öffnen, Holz nachlegen, Türe schließen.
Warten Sie, bis das nachgelegte Holz brennt. Dann
schließen Sie den Primärluftschieber. Regeln Sie in
der Folge die Heizleistung mit dem
Sekundärluftschieber.
Symbolabbildungen

Pallas 3deutsch
Heizen in der Übergangszeit
In der Übergangszeit, d.h. bei höheren Außentem-
peraturen, kann es bei plötzlichem Temperaturan-
stieg zu Störungen des Schornsteinzuges kommen,
so dass die Heizgase nicht vollständig abgezogen
werden. Die Feuerstätte ist dann mit geringeren
Brennstoffmengen zu befüllen und bei weiter
geöffneter Stellung des Primärluftschiebers/-reglers
so zu betrieben, dass der vorhandene Brennstoff
schneller (mit Flammenentwicklung) abbrennt und
dadurch der Schornsteinzug stabilisiert wird.
Hinweis bei Schornsteinbrand
Wird falscher oder zu feuchter Brennstoff verwendet,
kann es aufgrund von Ablagerungen im Schornstein
zu einem Schornsteinbrand kommen. Verschließen
Sie sofort alle Luftöffnungen am Kamin und infor-
mieren Sie die Feuerwehr. Nach dem Ausbrennen
des Schornsteins diesen vom Fachmann auf Risse
bzw. Dichtheit überprüfen lassen.
4. DIE WICHTIGSTEN ERSATZTEILE - ÜBERSICHT
Dichtungen

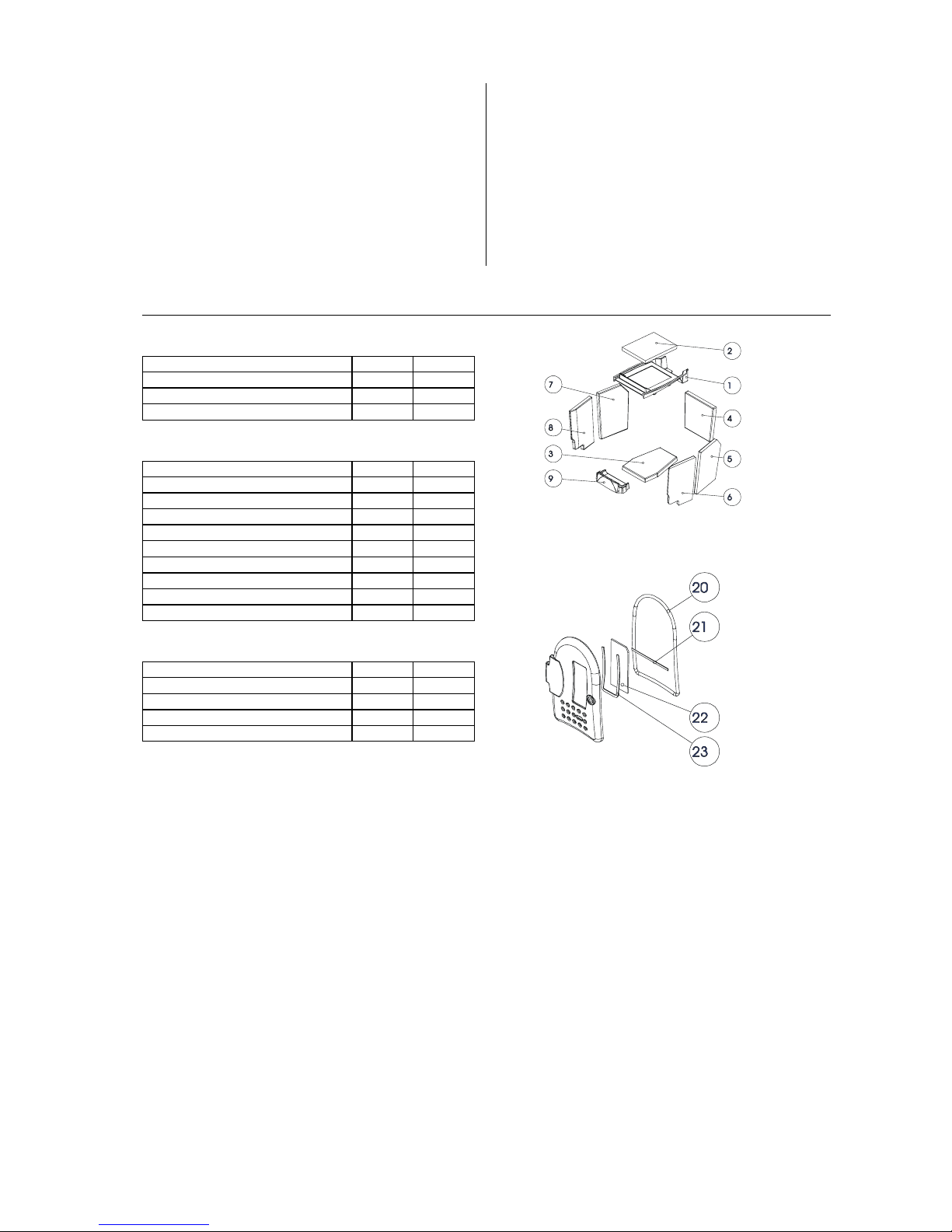

Bezeichnung Nr.-Skizze Artikelnr.
Dichtung flach 8 x 2 x 400 mm, 21 710096
Dichtung flach 8 x 2 x 81 mm 23 710096
Dichtung rund d =10 x 1050 mm 20 710319
Keramott
Bezeichnung Nr.-Skizze Artikelnr.
G1 Keramott Boden 3 716213
G1 Keramott Holzfänger 9 716249
G1 Keramott Seite links vorne 8 716215
G1 Keramott Seite links hinten 7 716211
G1 Keramott Rückwand 4 716214
G1 Keramott Seite rechts vorne 6 716247
G1 Keramott Seite rechts hinten 5 716248
G1 FR-Umlenkplatte 1 716054
G1 Vermiculitplatte oben 2 716210
Sonstiges
Bezeichnung Nr.-Skizze Artikelnr.
G1 Türglas 22 716063
Ofenlack -- 650002
Austroflamm Anzünder Dose à 100 Stk. -- 640162
Glasreiniger 0,5l -- 640070
Zubehör
Bei Ihrem Fachhändler erhalten Sie Bodenplatten aus Glas oder Stahl, Kaminbestecke und Pflegemittel.
WICHTIG: Lassen Sie defekte Teile ausschließlich von Ihrem Fachhändler austauschen. Damit ist
gewährleistet, daß Ihr Gussofen sicher und funktionstüchtig ist und bleibt.
Die Feuerstätte darf nicht verändert werden.
Pflege
Zur Glasreinigung verwenden Sie bitte ein Spezialprodukt wie Thermohit Glasreiniger. Lackierte
Oberflächen dürfen nur mit einem Tuch (ev. feucht) gereinigt werden. Für Edelstahloberflächen gibt es
ebenfalls Spezialreiniger.
Reinigung
Der Ofen, Rauchgaswege und Rauchrohre sollten jährlich – evtl. auch öfter, z.B. nach der Reinigung des
Schornsteines – nach Ablagerungen untersucht und ggf. gereinigt werden. Der Schornstein muss
ebenfalls regelmäßig durch den Schornsteinfeger gereinigt werden. Über die notwendigen Intervalle gibt
Ihr zuständiger Schornsteinfegermeister Auskunft. Der Ofen sollte jährlich durch einen Fachmann
überprüft werden.
Numerierung Keramott = Einbaureihenfolge!

G1 4english
1. TECHNICAL DATA
As a stove of construction type 1, it is possible to
connect it to the flue pipe of an existing other stove
or another hearth for solid fuels, as long as the
chimney complies with DIN 4705, Part 3.
TECHNICAL DATA
Hei
g
ht 677 mm
Width 400 mm
De
p
th 595 mm
Wei
g
ht 85 k
g
Flue
p
i
p
e outlet diameter 120 mm
Nominal thermal out
p
ut
(
EN 13240
)
6 kW
Maximum thermal ca
p
acit
y
8 kW
Smallest heatin
g
ca
p
acit
y
3 kW
Room heating capacity (depending on
building insulation)
48 – 124
m³
Exhaust values for multiple use of the chimney in
accordance with DIN 4705, Part 3 and for the
calculation of the chimney measurements in
accordance with DIN 4705, Part 2
Fluegas mass flow closed 6 g/s
Fluegas temperature closed 330 °C
Minimum feed pressure
Nominal thermal output
closed 12 Pa
at 0.8 times
n. ther. outp.
10 Pa
2. IMPORTANT INFORMATION
The installation and operation information given here
is of general nature. National and European
standards, local and building regulations as well as
fire prevention laws must be observed during the
operation of the stove.
General safety instructions for
the operation of your stove
• Thoroughly read the entire manual before
starting up your stove and observe the caution
notices.
• Your heating unit may not be moved without
approved means of transport with sufficient load-
bearing capacity.
• Your heating unit is not suitable to be used as a
stand or as a ladder.
• The burning of fuel releases thermal energy that
leads to a substantial heating up of the surface of the
heating unit, the doors and operating handles
mounted on the door, door glass, flue pipe and in
some cases the front wall of the heating unit. Do not
touch any of these surfaces without respective
protective clothing or without the help of accessories
such as heat-resistant gloves or a cold hand.
• Make your children aware of this particular
danger and keep them at a distance from the heating
unit whenever it is in operation.
• Only burn approved fuels and materials listed in
the chapter “Clean Burning”.
• The burning or placing of flammable or explosive
materials, such as empty spray cans and such like
into the firebox as well as the storage of such
materials in the immediate vicinity of your heating unit
is strictly forbidden due the danger of explosion.
• Do not wear loose or flammable clothing when
adding fuel to the fire.
• Placing non-heat-resistant objects on the
heating unit or in the vicinity of the heating unit is
forbidden.
• Do not lay laundry onto the stove for drying.
Laundry hung up to dry must be kept at a safe
distance from the stove because of the danger of fire.
• The woodstove G1 is not suitable for long term
heating.
• During the operation of your heating unit it is
forbidden to use flammable or explosive materials in
the same or an adjacent room to the one in which
your heating unit is located.
Setting up your stove
Required safety distances (Minimum
distances – see name plate - in Fig. 2)
with protection shield or convection cladding
a > 800 mm b > 700 mm c > 400 mm
without protection shield or convection cladding:
a > 800 mm b > 300 mm c > 300 mm
(a – toward the front in the radiated area)
(b – to the side)
(c – to the back)
Make sure that the room in which the stove is set up
has at least one door or window into the outside or is
directly adjacent to such a room. Other fireplaces and
extractor hoods must not be operated in the same
room as the stove.
Subject to technical and optical modifications. Formatting and printing errors excepted.

english 5G1
Floor load capacity
Make sure that the load capacity of the supporting
construction is sufficient to carry the weight of the
entire unit, before the heating unit is installed.
Combustion air
Being the user of the stove you must take care of a
sufficient combustion air supply. Sealed-up windows
and doors may not allow a sufficient combustion air
supply or disturb the draught behaviour of your stove.
Please ensure the additional supply of fresh
combustion air if necessary. For details please
consult your specialist retailer.
Stove pipe connection
For your own safety stringent laws apply for
connecting the stove pipes to the chimney. Your
professional dealer or distributor knows these laws.
Please have your certified retailer carry out the
connection of your stove.
.
3. CORRECT OPERATION OF YOUR STOVE
Initial startup of your stove
Your stove was treated with a special environmentally
friendly lacquer. The lacquer surface is still soft when
the stove is delivered. The lacquer will harden when
your stove is used for the first time. The lacquer
surface must not be touched when it is heated for the
first time. The stove must be initially heated at a high
temperature for at least 1.5 hours. Visible vapors may
appear during the hardening of the lacquer. Therefore
it will be necessary to open the windows during the
initial operation in order let the vapors escape into the
outdoors.
PLEASE TAKE NOTE: It takes several heating
sessions before for your stove releases only the
pleasant smell of burning wood.
Approved fuels
Dry, well cured and natural wood (hardwood
preferred), wood briquettes.
Maximum amount of fuel
Maximum amount of fuel to be added: appr. 1,6 kg
wood or appr. 1,6 kg wood briquettes. Larger
amounts of fuel can lead to overheating and thus
damage the stove.
Clean burning
The wood must be dry (relative wood moisture
< 15%) and untreated. The right amount of wood
must be burned in order to ensure a clean fire that
releases only small amounts of emissions.
Making a fire
Prepare everything you need for starting the firesoft
wood chips, igniter materials (such as Austroflamm
lighter), wood. Figure 1 provides a good overview of
the quantity of the materials you will need.
Open the primary and secondary air all the way.
Move both sliders. See figure 2.
Open the stove door.
Put ignition aid on the floor of the firebox.
Lay soft wood chips onto the paper.
Lay one or two logs of wood on the wood chips.
Figure 3: Igniting the Fire
Light the ignition aid. Close the firebox door. As soon
as the chips burn well, close the primary air supply.
See Figure 2.
Figure 4: Close the Primary Air
As soon as the wood logs are burning well too, you
can regulate the heating capacity with the
secondary air slider. (slider set to the maximum
(“AUF”) setting produces maximum heat – see
figure 2.)
When adding wood to the fire, follow the same
procedure as when igniting the fire: Open primary
air, open secondary air, carefully open firebox
door, lay wood on the fire, close the firebox door.
Wait until the added wood catches fire and is
burning. Then close the primary air. Subsequently
regulate the fire with the secondary air supply.
.
symbol figures

G1 6english
Heating in between seasons
Heating the stove in between seasons, when the
outside temperatures are higher, the flue gases may
not be able to escape completely and this may lead to
disturbances in the chimney draught, especially if the
temperatures are rising suddenly. The stove has to
be charged with less wood and the primary air has to
be increased so that the wood can burn down faster
(with visible flames) and thus the chimney flue can
stabilize.
Chimney fire
A Chimney fire may occur, due to sooting and
deposits in the chimney, if wrong or humid fuel is
used. Close all air inlets on the fireplace/chimney
immediately and call the fire brigade. Please have an
expert inspect your chimney for cracks and air-
tightness after the burning out of the chimney.
4. THE MOST IMPORTANT SPARES—OVERVIEW
Gaskets
Description Nr. drawing Part number
Flat gasket 8 x 2 x 400 mm 21 710096
Flat gasket 8 x 2 x 81 mm 23 710096
Round gasket d= 10 x 1100 mm 20 710319
Keramott
Description Nr. drawing Part number
G1 keramott base 3 716213
G1 keramott wood retainer 9 716249
G1 keramott lateral front left 8 716215
G1 keramott lateral rear left 7 716211
G1 keramott rear 4 716214
G1 keramott lateral front right 6 716247
G1 keramott lateral rear right 5 716248
G1 baffle plate 1 716054
G1 vermiculite baffle plate 2 716210
Other parts
Description Nr. drawing Part number
G1 door glass 22 716063
Stove lacquer -- 650002
Igniter -- 640162
Glass cleaner ½ litre -- 640070
Accessories
You can obtain floor plates made of glass or steel, hearth accessories or care products from your certified
dealer.
IMPORTANT: Have defective parts replaced by your certified dealer only. This will guarantee that your
stove functions properly and safely.
The fireplace must not be amended.
Maintenance
To clean the glass, please use a specialized product such as Thermohit glass cleaner. Lacquered
surfaces are to be cleaned only with a cloth (may be damp). Special cleaning agents should also be used
for stainless steel surfaces.
Cleaning
The stove, flue outlets and smoke pipes should be cleaned and inspected for deposits every year – if
necessary more often, e.g. after the cleaning of the chimney. The chimney also has to be cleaned
regularly by the chimneysweeper. Your chimneysweeper will inform you of the necessary inspection
intervals. An expert should inspect the stove annually.
Keramott numbering = order of installation

G1 7italiano
1. DATI TECNICI
Questa stufa-caminetto (Kaminofen del tipo Bauart
1) è adatta per essere collegata ad una canna
fumaria già utilizzata per altre stufe o fonti di calore
che impiegano combustibili solidi, se le dimensioni
della canna fumaria lo consentono (norma DIN
4705, Parte 3).
DATI TECNICI
A
ltezza 677 mm
Lar
g
hezza 400 mm
Profondità 595 mm
Peso 85 k
g
Diametro uscita fumi 120 mm
Rendimento nominale
(
EN 13240
)
6 kW
Rendimento massimo 8 kW
Rendimento minimo
3kW
Volume riscaldabile (m3) (dipende dalle condi-
zioni di isolamento dell'abitazione)
48 – 124
m3
Valori delle emissioni per allacciamento multiplo
alla canna fumaria (secondo norma DIN 4705,
Parte 3) e per il calcolo delle dimensioni della
canna fumaria (secondo DIN 4705, Parte 2)
Flusso fumi chiuso 6 g/s
Temperatura fumi chiuso 330 °C
Depressione minima
con rendimento
chiuso 12 Pa
con r.nom. di
0,8 volte
10 Pa
2. INFORMAZIONI IMPORTANTI
Questo manuale contiene informazioni generali.
Devone essere rispettate sia le norme nazionale e
europee, le disposizioni locali e le leggi sul edilizia
ed anche le disposizioni dei vigili del fuoco.
Avvertenze generali e precauzioni
nell'impiego della Kaminofen
• Prima di mettere in funzione la stufa vi
raccomandiamo di leggere attentamente l'intero
manuale che vi fornisce importanti informazioni e
avvertimenti.
• Per il trasporto della stufa utilizzate mezzi idonei,
la cui portata sia sufficiente a sostenerne il peso.
• Non utilizzate la stufa come se fosse una scala o
un'impalcatura per salirvi sopra.
• In seguito alla combustione si libera energia
termica, che provoca un forte riscaldamento della
superficie della stufa e del tubo uscita fumi. Fate
attenzione quindi ed evitate di toccare componenti
come l'antina, la maniglia, le leve di regolazione delle
prese d'aria, il vetro ceramico, il tubo di uscita fumi ed
eventualmente la parte frontale della stufa senza una
protezione adeguata, ad esempio un guanto o altri
utensili (gancio smuovicenere, ”manofredda”).
• Istruite i vostri bambini su questi inconvenienti e
teneteli lontani dalla stufa quando è accesa.
• Utilizzate solo combustibili idonei indicati nel
capitolo „Combustibili adatti“.
• Nella camera di combustione non devono
essere infilate e bruciate sostanze facilmente
infiammabili od esplosive, come bombolette spray
vuote e simili. E’ severamente vietato lasciare tali
oggetti nelle immediate vicinanze della stufa (pericolo
di esplosione).
• Mentre si ricarica legna nella stufa accesa è
sconsigliato portare capi di abbigliamento che
possano prendere fuoco facilmente.
• Non appoggiate oggetti non resistenti al calore
sulla stufa o nelle sue immediate vicinanze.
• Non mettete ad asciugare biancheria sopra la
stufa. Stendibiancheria o simili devono essere
collocati ad una distanza adeguata dalla stufa
(pericolo di incendio).
• La stufa non e una stufa da tenere in funzione
ininterrotamente.
• Quando la stufa è in funzione è sconsigliato l’
utilizzo di sostanze facilmente infiammabili o
esplosive nella stessa stanza o in stanze adiacenti.
Installazione della stufa
Distanze di sicurezza (distanze
minime) Fig. 2
1. senza lamiera prottetiva o mantello convettivo
a > 800 mm b > 700 mm c > 400 mm
2. con lamiera prottetiva o mantello convettivo
a > 800 mm b > 300 mm c > 300 mm
(a - anteriormente nell’area di irradiazione)
(b - lateralmente)
(c - posteriormente)
Il luogo in cui installate la stufa deve disporre di
almeno una porta / finestra che dia all’esterno oppure
deve essere collegato direttamente ad un ambiente
con accesso all’esterno. Non devono essere messi in
funzione nella stessa stanza, altre stufe, caminetti o
estrattori fumi.
Salvo modifiche di carattere tecnico ed estetico o errori di fotocomposizione e stampa.

italiano 8G1
Portata del pavimento
Prima di installare la stufa, accertatevi che la struttura
sottostante al punto in cui volete sistemarla sia in
grado di sopportarne il peso.
Fornimento d'arai fresca
Il gestore del focolare deve garantire la fornitura di un
sufficiente volume d'aria fresca. In ambienti con porte
e finestre chiuse ermeticamente la fornitura d'aria
fresca non sempre e'garantita. Questo puo
influenzare il tiraggio del focolare. Eventualmente
deve essere previsto un aflusso d'aria
supplementare. Rivolgetevi al vostro rivenditore per
ulteriori informazioni.
Collegamento del tubo di uscita
fumi
Per garantire la vostra sicurezza, il collegamento dei
tubi di uscita fumi alla canna fumaria è regolato da
apposite norme. Per l’installazione e il collegamento
rivolgetevi quindi al vostro rivenditore, che è a
conoscenza di tali disposizioni.
3. PER UN USO CORRETTO DELLA VOSTRA
KAMINOFEN
Quando mettete in funzione la
stufa per la prima volta
La vostra Kaminofen è stata rifinita con una speciale
vernice ecocompatibile. Al momento della fornitura le
superfici laccate e verniciate non sono ancora
completamente indurite. L'indurimento definitivo
avviene con il calore che si sviluppa durante la prima
accensione. Durante questa fase, che deve durare
almeno 1,5 ore e a calore intenso, non toccate le
superfici della stufa e arieggiate bene l'abitazione, per
eliminare rapidamente eventuali odori e vapori
causati dall'indurimento della vernice.
VI PREGHIAMO DI TENERE CONTO DEL FATTO
CHE solo dopo aver acceso la stufa varie volte per
un periodo prolungato, percepirete il profumo
caratteristico (e piacevole) profumo della legna
ardente.
Combustibili adatti
Legna naturale e non trattata, secca e
sufficientemente depositata (preferibilmente legno
resistente/duro), tronchetti di legno pressato e
mattonelle di lignite.
Quantità massime di combustibili
La massima quantità di combustibile consigliata:
ca. 1,6 kg di legna oppure ca. 1,6 kg di tronchetti di
legno pressato per volta. Non introducete quantità
eccessive di combustibile per evitare un
surriscaldamento ed un conseguente
danneggiamento della stufa.
Combustione ed ecologia
Per ottenere una combustione corretta con un minimo
di emissioni la legna deve essere secca (< 15 % di
umidità relativa) e non trattata e non si devono
superare le quantità di combustibile consigliate. E'
assolutamente vietato bruciare rifiuti (sopratutto in
plastica).
Per una corretta accensione
Preparate tutto l'occorrente per accendere la stufa:
trucioli di legno morbido , accendifuoco (ad es.
Thermohit), carta (non patinata), e legna..
Aprite al massimo la presa d'aria primaria e quella per
l’aria secondaria, spostando le due levette come
indicato nella fig. 2 “AUF / aperto”.
Aprite ora l'antina.
Disponete dapprima della carta (non patinata) sul
fondo della camera di combustione, sopra di essa
una manciata di trucioli di legno dolce e poi 1 o 2
ceppi di legna.

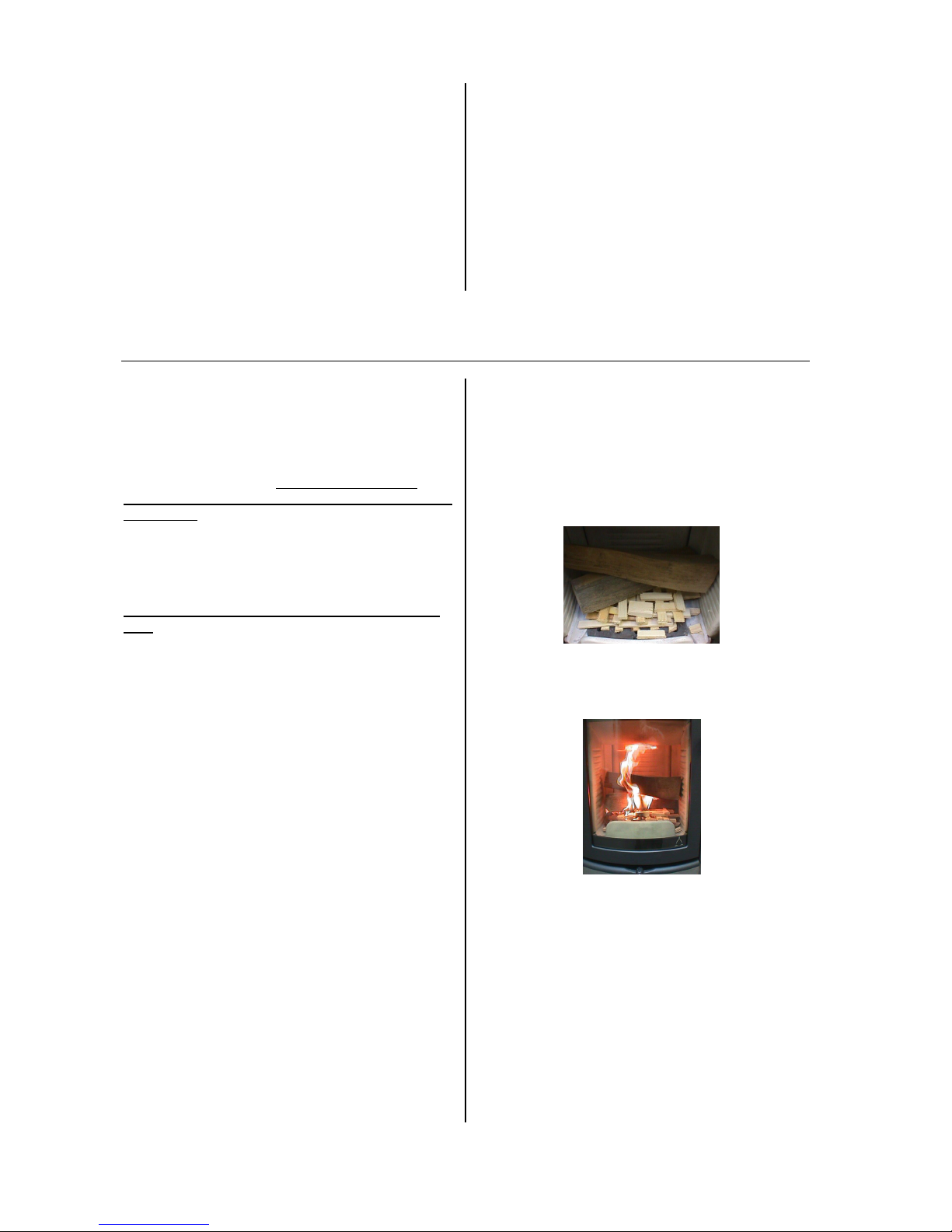

lIl. 3 : Accensione
Dopo aver dato fuoco alla carta, chiudete l'antina e
attendete fino a quando i trucioli stanno bruciando per
poi chiudere la presa d’aria primaria.
lIl.4 : Chiusura presa d’l'aria primaria
Quando anche i ceppi avranno incominciato a
prendere ben fuoco, potete regolare il rendimento
della stufa con la levetta dell'aria secondaria
(portandola nella posizione massima otterrete il
massimo del rendimento).
Questa operazione va ripetuta per ogni strato di legna
che vorrete aggiungere: aprite la presa d'aria primaria
e quella dell'aria secondaria, poi l'antina (facendo
attenzione), aggiungete la legna e richiudete l'antina.
Attendete fino a quando anche la nuova legna abbia
preso ben fuoco e poi chiudete nuovamente la
presa d’aria primaria, regolando infine il
rendimento con la levetta dell'aria secondaria.
Spiegazione dei simboli

Pallas 9italiano
Il riscaldamento durante le mezze
stagioni
Se accendete la stufa durante le mezze stagioni,
quando le temperature sono più elevate, possono
sussistere condizioni di tiraggio sfavorevolli in modo
tale da non evacuare il fumo interamente,
specialmente se le temperature si alzano in modo
repentino. Consigliamo quindi di caricare meno legna
e di tenere la presa d'aria aperta del tutto per
permettere una combustione più rapida, con una
fiamma più alta. In tal modo il tiraggio della canna
fumaria si stabilisce.
Autocombustione della canna
fumaria
Fuliggine e depositi causati da legna inadeguata o
troppo umida possono provocare l'autocombustione
della canna fumaria. Chiudete immediatamente tutte
le prese d'aria presenti su stufa e camino e chiamate i
vigili del fuoco. Fate poi ispezionare la vostra canna
fumaria da personale specializzato che ne verifichi le
crepe e la tenuta.
4. PROSPETTO DEI RICAMBI PRINCIPALI
Guarnizioni
Denominazione N. su dis. N. art.
Guarnizione piatta 8 x 2 x 400 mm 21 710096
Guarnizione piatta 8 x 2 x 81 mm 23 710096
Guarnizione tonda d=10 x 1050 mm 20 710319
Keramott
Denominazione N. su dis. N. art.
G1 keramott di fondo 3 716213
G1 keramott fermalegna 9 716249
G1 keramott laterale sinistra anteriore 8 716215
G1 keramott laterale sinistra posteriore 7 716211
G1 keramott posteriore 4 716214
G1 keramott laterale destra anteriore 6 716247
G1 keramott laterale destra posteriore 5 716248
G1 tagliafiamme 1 716054
G1 vermiculite 2 716210
Altre parti
Denominazione N. su dis. N. art.
Vetroceramico antina G1 22 716063
Vernice -- 650002
Accendifuoco -- 640162
Detergente vetroceramico 0,5 l -- 640070
Accessori
Presso il vostro rivenditore potete acquistare basi di protezione in vetro o acciaio, vari utensili per la stufa
ed prodotti per la cura e pulizia.
IMPORTANTE: per la sostituzione di parti difettose rivolgetevi esclusivamene al vostro rivenditore di
Kaminofen, in questo modo avrete la garanzia che la vostra stufa continuerà a funzionare in modo
corretto e sicuro.
Il focolalere non deve essere modificato.
Pulizia
Per la pulizia del vetro ceramico dell'antina utilizzate gli appositi prodotti in vendita presso i rivenditori di
stufe (ad es. Thermohit). Le superfici laccate della stufa vanno pulite solamente con un panno
(eventualmente umido). Anche le superfici in acciaio inox vanno trattate con appositi detergenti.
Stufa, uscite fumi e tubi dovrebbero essere sottoposti ad un ispezione ed una pulizia annuale- se
necessario questo puo avenire anche piu spesso , per esempio in seguito alla manutenzione della canna
fumaria, che dev'essere anch'essa eseguita periodicamente dal servizio spazzacamino. Sarà proprio il
vostro spazzacamino ad indicarvi i regolari intervalli per la manutenzione. Personale specializzato
dovrebbe ispezionare la stufa annualmente.
Numerazione dei refrattari = ordine da seguire per il
montaggio!

G1 10 français
1. CARACTÉRISTIQUES TECHNIQUES
Le poêle de type 1 peut être raccordé à une
cheminée déjà occupée par d’autres poêles ou
cuisinières à combustibles solides, à condition
toutefois que les dimensions de la cheminée selon
la norme DIN 4705 Partie 3 l’autorisent.
CARACTÉRISTIQUES TECHNIQUES
Hauteur 677 mm
Lar
g
eur 400 mm
Profondeur 595 mm
Poids 85 k
g
Diamètre à la base du carneau 120 mm
Puissance calorifique selon EN 13240 6 kW
Puissance calorifi
q
ue maximale 8 kW
Puissance calorifi
q
ue minimale 3 kW
Volume chauffé (selon
l’isolation du bâtiment)
48 – 124
m³
Caractéristiques des gaz de combustion en vue de
l’installation de plusieurs appareils sur une
cheminée selon DIN 4705 Partie 3 ou du
dimensionnement de la cheminée selon DIN 4705
Partie 2
Débit de gaz de
combustion
fermé 6 g/s
Température des gaz
de combustion
fermé 330 °C
Pression d’extraction
minimale à la puissance
nominale
fermé 12 Pa
à 0,8 fois la
puissance
nominale
10 Pa
2. INFORMATIONS IMPORTANTES
Les informationes dans ce manuel, sont présentés
d’une façon générale. Les normes nationales et
européennes, les directives de construction
régionales ainsi que les accords concernant la
sécurité incendie sont à respecter.
Remarques générales concernant
la sécurité
• Lisez attentivement l’ensemble du manuel avant
de mettre le poêle en service et respectez les
avertissements relatifs à la sécurité.
• Le transport de l’appareil doit toujours être
effectué au moyen d’un appareillage de capacité
suffisante.
• Le poêle ne doit pas être utilisé comme
marchepied ou estrade.
• La combustion libère de l’énergie thermique qui
entraîne un fort échauffement de la surface de
l’appareil, des portes, des poignées, des vitres des
portes, du carneau et parfois de la face avant de
l’appareil. Ne touchez ces éléments qu’avec une
protection adéquate, par exemple des gants isolants
ou un instrument d’actionnement.
• Expliquez bien le risque de brûlures à vos
enfants et tenez-les loin de l’appareil lorsque celui-ci
fonctionne.
• Utilisez toujours le combustible autorisé selon le
chapitre « Combustion non polluante ».
• La combustion ou l’introduction de matières très
inflammables ou explosives dans le foyer, par
exemple de bombes aérosols vides, est strictement
interdite en raison du risque d’explosion, de même
que la conservation de tels produits à proximité de
l’appareil.
• Ne rechargez pas le poêle alors que vous portez
des vêtements amples ou en matières inflammables.
• Il est interdit de déposer des objets ne résistant
pas à la chaleur sur l’appareil ou à proximité.
• Ne faites pas sécher de linge sur le poêle.
• Les étendages et égouttoirs à linge ou autres
doivent être placés suffisamment loin de l’appareil
pour éviter tout risque d’incendie.
• Lorsque le poêle est en marche, ne travaillez
jamais avec des matières facilement inflammables ou
combustibles dans le local où il se trouve ni dans une
pièce adjacente.
• Le poêle G1 est un chauffage d'appoint.
Installation du poêle
Distances de sécurité à respecter
(distances minimum – voir également plaque
d’identification) (Fig. 2)
Sans plaque de protection ou sans manteau de
convection
a > 800 mm b > 700 mm c > 400 mm
Avec plaque de protection ou avec manteau de
convection:
a > 800 mm b > 300 mm c > 300 mm
(a - à l'avant dans espace de rayonnement)
(b - sur les côtés)
(c - à l'arrière)
Attention : le local dans lequel vous installez le
poêle doit être pourvu au minimum d’une porte ou
d’une fenêtre donnant à l’extérieur, ou
communiquer avec une autre pièce donnant à
l’extérieur.
Sous réserve de modifications techniques et optiques, ainsi que d'erreurs de composition et d'impression.

français 11 G1
Capacité portante du sol
Avant d’installer l’appareil, vérifiez si le sol pourra
en supporter le poids.
Air de combustion
En tant qu’utilisateur, vous devez faire en sorte
qu’il y ait suffisamment d’air de combustion. Si
toutes les fenêtres et portes sont fermées
hermétiquement , il se peut que l’entrée d’air frais
ne se fasse plus correctement voire même que le
tirage du poêle en soit affecté. Dans ce cas, une
arrivée d’air frais supplémentaire est nécessaire.
Merci de vous adresser alors à votre revendeur.
Raccordement du carneau
Pour votre sécurité, des consignes strictes doivent
être respectées pour le raccordement des
carneaux à la cheminée. Votre installateur
professionnel connaît bien ces règles. Il faut donc
impérativement confier à ce professionnel le
raccordement du carneau.
3. POUR BIEN UTILISER VOTRE POÊLE
Première mise en service
Votre poêle a été peint avec un vernis spécial non
polluant. Cet enduit est encore mou lors de la
livraison. Il ne durcit que lors de la première mise en
service. En attendant, ne touchez pas la surface
peinte. Laissez le poêle chauffer fortement pendant
au moins 1 heure 1/2. Le vernis peut dégager des
vapeurs visibles pendant qu’il durcit. Il faut donc
ouvrir une fenêtre avant la première mise en service,
afin d’évacuer rapidement ces vapeurs.
ATTENTION : Il faut faire chauffer plusieurs fois votre
poêle pour qu’il ne sente plus que l’odeur habituelle
du bois qui brûle.
Combustibles autorisés
Bois naturel sec et bien conservé, briquettes de bois.
Quantité maximale de
combustible
Au maximum ca. 1,6 kg de bois ou ca. 1,6 kg de
briquettes de bois. N’utilisez pas plus de
combustible, sous peine de provoquer une surchauffe
qui endommagera le poêle.
Combustion non polluante
Le bois doit être sec (humidité relative < 15 %) et non
traité. Il doit être utilisé en quantité adéquate pour
obtenir une combustion propre et dégageant peu
d’émissions.
Pour bien faire du feu
Préparez tout ce dont vous avez besoin pour allumer
le poêle : copeaux de bois tendre, allume-feu, papier
non enduit, bois de chauffage. La Figure 3 indique la
bonne quantité de matériaux à disposer dans le foyer.
Ouvrez au maximum les arrivées d’entrée d’air
primaires et secondaires, en déplaçant les deux
coulisseaux (voir la Figure 2).
Ouvrez la porte du poêle.
Déposez les aides pour l'allumage (non enduit) sur
le fond du foyer.
Déposez par-dessus une poignée de copeaux
puis 1 ou 2 bûches.

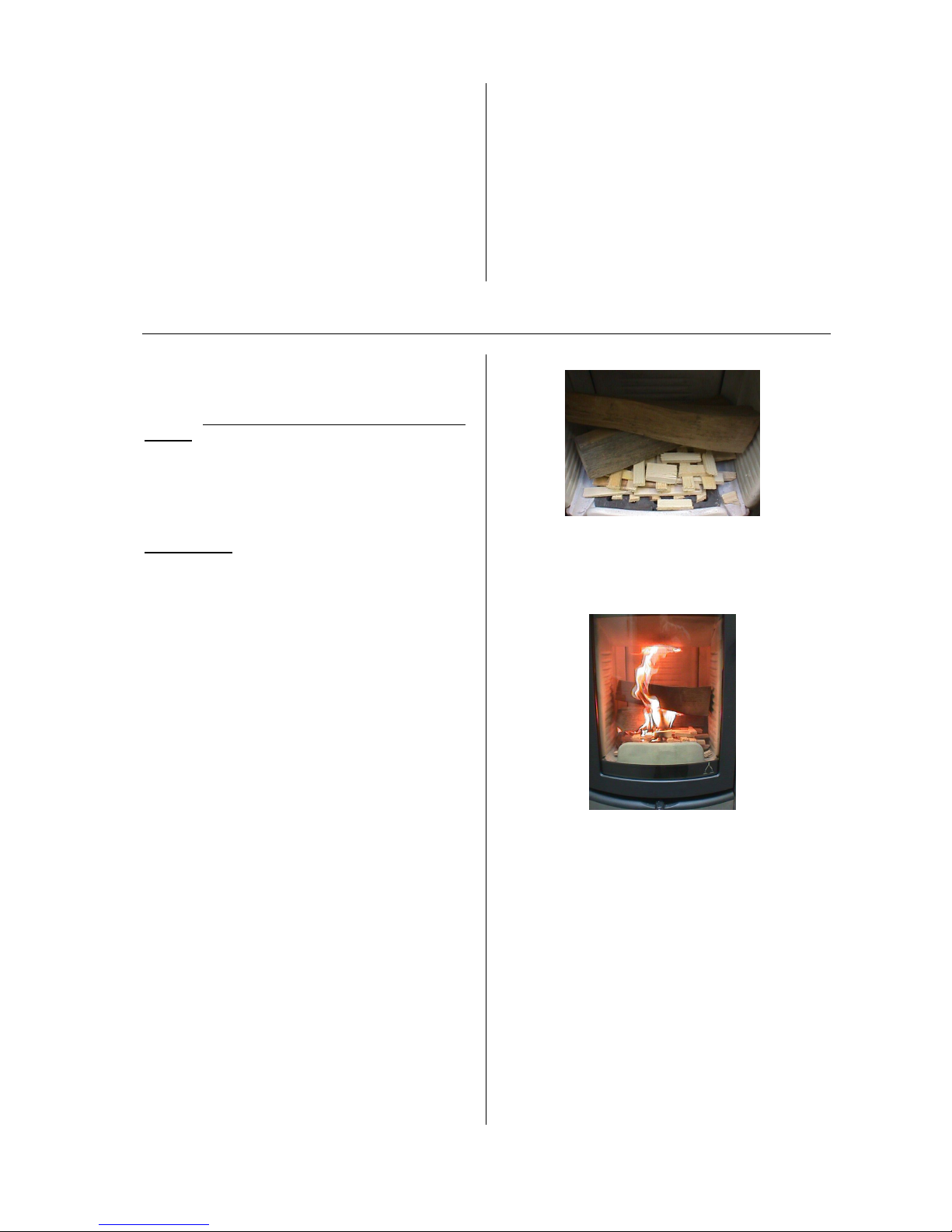

Fig. 3 : Allumage
Allumez les aides pour l'allumage.
Fermez la porte du foyer.
Dès que les copeaux brûlent bien, fermez le
coulisseau d’entrée d’air primaire.
Fig. 4 : Fermeture du coulisseau d’entrée d’air
primaire
Dès que les bûches brûlent bien, réglez la puissance
de chauffage avec le coulisseau d’entrée d’air
secondaire (position maximale du coulisseau =
puissance maximale).
Pour recharger le poêle, suivez la même séquence
que pour l’allumage : ouvrez les coulisseaux d’entrée
d’air primaire puis d’entrée d’air secondaire, ouvrez
prudemment la pote du poêle, ajoutez du bois et
refermez la porte.
Attendez que le bois ajouté s’enflamme, puis
refermez le coulisseau d’entrée d’air primaire. Réglez
la puissance de chauffage avec le coulisseau
d’entrée d’air secondaire.
Représentation des symboles

G1 12 français
Chauffer à la mi-saison
A la mi-saison, c’est-à-dire quand les températures
extérieures sont plus élevées, il arrive que le tirage
du conduit de cheminée soit mauvais à cause de
l’élévation soudaine des températures : les gaz ne
sont pas complètement tirés vers le haut.
Il faut alors remplir la cheminée avec des quantités
de bois moindres et ouvrir le régulateur d’air primaire
à fond afin que le combustible brûle plus vite
(formation de flammes), ce qui stabilisera le tirage du
conduit.
Information en cas d’incendie
dans le conduit
En cas d’utilisation d’un mauvais combustible ou d’un
combustible trop humide, il en résulterait des dépôts
dans le conduit qui pourraient alors provoquer un
incendie.
Fermez aussitôt toutes les arrivées d’air de la
cheminée et prévenez les pompiers.
Après l’incendie, faîtes vérifier votre conduit par un
spécialiste car il peut avoir subi des dommages
(félures, détérioration de l’étanchéité).
4. PRINCIPALES PIÈCES DÉTACHÉES
Joints
Désignation N° sur schéma Réf. article
Joint plat 8 x 2 x 400 mm 21 710096
Joint plat 8 x 2 x 81 mm 23 710096
Joint rond d= 10 x 1050 mm 20 710319
Céramique réfractaire
Désignation N° sur schéma Réf. article
G1 keramott de base 3 716213
G1 keramott pare-bûche 9 716249
G1 keramott côte avant gauche 8 716215
G1 keramott côte arrière gauche 7 716211
G1 keramott paroi arrière 4 716214
G1 keramott côte avant droite 6 716247
G1 keramott côte arrière droite 5 716248
G1 plaque tirage 1 716054
G1 plaque tirage vermiculite 2 716210
Autres
Désignation N° sur schéma Réf. article
Porte verre G1 22 716063
Vernis pour poêle -- 650002
Allume-feu bois -- 640162
Nettoyant pour vitres 0,5 l -- 640070
Accessoires
Vous trouverez chez votre revendeur spécialisé des plaques de fond en verre ou en métal, des
instruments de cheminée et des produits d’entretien.
IMPORTANT : Les pièces défectueuses doivent toujours être remplacées par votre revendeur
spécialisé, afin que le poêle reste sûr et en bon état de marche.
L'appareil ne doit pas être modifié.
Entretien
Pour le nettoyage de la vitre, utilisez un produit pour vitre comme "Thermohit". Les parties laquées
doivent être nettoyés uniquement avec un chiffon (éventuellement humide). Utilisez pour les superficies
en inox, des produits spéciaux prévus pour ce revêtement.
Nettoyage
Le poêle, le dispositif d’évacuation des fumées et les tuyaux doivent être contrôlés et en cas de dépôts,
être nettoyés au moins une fois par an, si ce n’est plus, par exemple lors du ramonage du conduit de
cheminée. Le conduit doit également être nettoyé régulièrement par un ramoneur. C’est celui-ci qui vous
indiquera dans quelles intervalles un ramonage est nécessaire. Le poêle doit être vérifier une fois par an
par un spécialiste.
Numérotation des céramiques réfractaires =
instructions de montage !

Händlerstempel / Dealer’s Stamp / Timbro concessionario /
tampon du concessionnaire
angeschlossen von / Installed by / installato da / raccordée par
GARANTIE / GUARANTEE / GARANZIA / GARANTIE
2 Jahre Garantie
Für Ihren AUSTROFLAMM-Kaminofen garantieren
wir für die einwandfreie Funktion aller Bauteile aus
Stahl und Guß 2 Jahre ab dem Erstverkaufsdatum.
Stahl- und Gußteile, die während der Garantiezeit
Material- und / oder Verarbeitungsmängel
aufweisen, werden gegen Neuteile ersetzt.
Wir gewähren keine Garantie auf Verschleißteile
(z. B.: Keramott, Dichtungen, Bodenrost),
Oberflächenbeschichtungen, Lack, Glas und
Keramiken.
Voraussetzungen für unsere Garantieleistung sind:
1. Ihr AUSTROFLAMM-Kaminofen wurde gemäß
dem Benutzerhandbuch betrieben und von
einem Fachmann installiert.
2. Der Garantieanspruch wird mit der vollständig
ausgefüllten Garantiekarte und der Rechnung
bei einem AUSTROFLAMM-Fachhändler
geltend gemacht.
WICHTIG: Unsere Garantieleistung umfaßt die
kostenlose Lieferung der Neuteile. Arbeits- und
Wegzeiten werden dadurch nicht umfaßt. Eine
ungerechtfertigte Garantieinanspruchnahme wird
dem Betreiber rückbelastet.
Two-Year Guarantee
We guarantee full functionality of all
AUSTROFLAMM stove components made of steel
or cast iron for a full two years from the date of
purchase. Steel and cast-iron components which
show defect in materials or workmanship during
the guarantee period shall be replaced with new
components.
We do not guarantee wearable components (such
as Keramott, gaskets, floor grid), surface coatings,
lacquer, glass and ceramics.
Conditions of the Guarantee:
1. Your AUSTROFLAMM stove was installed by
a certified professional and is operated in
accordance with the operator’s manual.
2. Claims to the guarantee shall be subject to a
completely filled-out Guarantee Card and
submittal of the original invoice issued by a
certified AUSTROFLAMM sales agent.
IMPORTANT: Our guarantee includes free
shipping of new components. Work and travel
times are not included. Unwarranted claims shall
be re-invoiced to the operator.
---------------------------------------------------------------------------------------------------------------------------------------
Im Garantiefall herausschneiden und Ihrem AUSTROFLAMM-Fachhändler vorlegen!
In the event of claims to the guarantee, separate here and present this proof of purchase to your certified AUSTROFLAMM dealer.
GARANTIE / GUARANTEE / GARANZIA / GARANTIE
Kaufdatum / date of purchase / Data d’acquisto / date
d’achat
Modellname / Name of Model / modello / nom du produit
G 1
Serien No. / serial no. / No. di serie / no. de série
(siehe Typenschild / See manufacturer’s plate /
Vedi targhetta / voir plaque signalétique)

Kunde / Customer / cliente / client
an/ to / per / pour
GARANTIE / GUARANTEE / GARANZIA / GARANTIE
2 anni di garanzia
Noi garantiamo il buon funzionamento di tutti i
componenti in acciaio e ghisa della vostra
Kaminofen AUSTROFLAMM per una durata di 2
anni a partire dalla data della prima vendita. Le
parti in acciaio e ghisa che dovessero presentare
difetti di materiale e/o lavorazione durante il
periodo di garanzia verranno sostituite con parti
nuove.
Sono escluse dalla garanzia le parti soggette ad
usura (ad es. elementi in keramott, guarnizioni,
griglie della camera di combustione), nonché i
rivestimenti delle superfici, vernici, vetroceramico
ed elementi in ceramica.
Per avere diritto alle prestazioni di garanzia:
1. La vostra Kaminofen AUSTROFLAMM deve
essere installata da personale specializzato e
fatta funzionare osservando le istruzioni del
manuale.
2. Occorre presentare la cartolina di garanzia
correttamente compilata e lo scontrino / la
fattura / la ricevuta fiscale ad uno dei
rivenditori AUSTROFLAMM.
IMPORTANTE: la nostra Garanzia copre la
fornitura gratuita delle parti nuove e non include
né la durata dell'intervento né la trasferta. I costi
collegati ad una richiesta ingiustificata di
prestazione di garanzia saranno addebitati
all'utente.
Garantie 2 ans
Nous garantissons le bon fonctionnement de tous
les éléments en acier et en fonte des poêles
AUSTROFLAMM pendant 2 ans à compter de la
date du premier achat. Les pièces en acier et en
fonte présentant un défaut de matériau et/ou de
fabrication pendant la durée de la garantie seront
remplacées par des pièces neuves.
Nous déclinons toute garantie pour les pièces
d’usure (par ex. céramique réfractaire, joints, grille
de fond), les joints de surfaces, le vernis, les vitres
et les céramiques.
Conditions d’application de la garantie :
1. Votre poêle AUSTROFLAMM doit avoir été
installé par un spécialiste et utilisé
conformément au mode d’emploi.
2. La demande de garantie doit être présentée à
un revendeur spécialisé AUSTROFLAMM en
même temps que la carte de garantie
complétée et que la facture.
IMPORTANT : Notre service sous garantie
couvre le remplacement gratuit par des pièces
neuves. Les temps de travail et de déplacement
ne sont pas inclus. En cas de demande abusive
d’application de la garantie, nous présenterons à
l’utilisateur une facture correspondante.
-------------------------------------------------------------------------------------------------------------------------------------
In caso di richiesta di garanzia, ritagliare la cartolina e presentarla al rivenditore AUSTROFLAMM!
Découpez selon les pointillés et présentez ce coupon à votre revendeur AUSTROFLAMM.
GARANTIE / GUARANTEE / GARANZIA / GARANTIE
Marke
Stamp
Francobollo
affranchi
r
Austroflamm GmbH, Austroflamm Platz 1, 4631 Krenglbach, Austria, Stand 05/06
