Austro Flamm Fynn Xtra User manual

Benutzerhandbuch / user instructions/
istruzioni per l’uso / manuel d’instructions
FYNN XTRA

Fynn Xtra deutsch
Fig. 1
Fig. 2
deutsch english italiano français
AUF –ZU open –closed aperto –chiuso ouvert - fermé
Primärluftschieber primary air supply regolazione aria primaria coulisseau d’entrée d’air primaire
Konvektionsluftschieber convection air lever regolazione dell' aria convettiva manette de convection de l’air
Konvektions-
luftschieber
Primär-
/Sekundärluftschieber
Sockel
(Zubehör)
a
b
c

Fynn Xtra deutsch
1. TECHNISCHE DATEN................................................................................................................................................5
2. WICHTIGE INFORMATIONEN..................................................................................................................................8
3. SO BEDIENEN SIE IHREN KAMINOFEN RICHTIG ..................................................................................................9
Richtig Feuer machen .....................................................................................................................................................9
Heizen in der Übergangszeit....................................................................................................................................... 10
Hinweis bei Schornsteinbrand .................................................................................................................................... 10
4. DIE WICHTIGSTEN ERSATZTEILE - ÜBERSICHT .................................................................................................. 10
Keramott........................................................................................................................................................................ 10
Dichtungen ................................................................................................................................................................... 10
Sonstiges....................................................................................................................................................................... 10
Zubehör......................................................................................................................................................................... 10
Pflege............................................................................................................................................................................. 10
Reinigung...................................................................................................................................................................... 10
5. AUSSTATTUNGSMERKMALE Fynn XTRA............................................................................................................. 11
1. TECHNICAL DATA.................................................................................................................................................. 12
2. IMPORTANT INFORMATION................................................................................................................................. 15
3. CORRECT OPERATION OF YOUR STOVE ........................................................................................................... 16
Making a fire ................................................................................................................................................................. 16
Heating in-between seasons ....................................................................................................................................... 17
Chimney fire.................................................................................................................................................................. 17
4. THE MOST IMPORTANT SPARES—OVERVIEW .................................................................................................... 17
Keramott........................................................................................................................................................................ 17
Gaskets.......................................................................................................................................................................... 17
Other parts.................................................................................................................................................................... 17
Accessories ................................................................................................................................................................... 17
Maintenance ................................................................................................................................................................. 17
Cleaning........................................................................................................................................................................ 17
5. SPECIAL FEATURES Fynn Xtra............................................................................................................................... 18
1. DATI TECNICI.......................................................................................................................................................... 19
2. INFORMAZIONI IMPORTANTI............................................................................................................................... 22
3. PER UN USO CORRETTO DELLA VOSTRA KAMINOFEN ................................................................................... 23
Per una corretta accensione........................................................................................................................................ 23
Il riscaldamento durante le mezze stagioni ............................................................................................................... 24
Autocombustione della canna fumaria ...................................................................................................................... 24
4. PROSPETTO DEI RICAMBI PRINCIPALI ................................................................................................................ 24
Guarnizioni.................................................................................................................................................................... 24
Keramott........................................................................................................................................................................ 24
Altre parti ...................................................................................................................................................................... 24
Accessori ....................................................................................................................................................................... 24
Pulizia............................................................................................................................................................................. 24
5. SPECIALI CARATTERISTICHE FYNN XTRA........................................................................................................... 25
1. CARACTÉRISTIQUES TECHNIQUES ..................................................................................................................... 26
2. INFORMATIONS IMPORTANTES .......................................................................................................................... 29

Fynn Xtra deutsch
3. POUR BIEN UTILISER VOTRE POÊLE.....................................................................................................................30
Pour bien faire du feu...................................................................................................................................................30
Chauffer à la mi-saison .................................................................................................................................................31
Information en cas d’incendie dans le conduit ..........................................................................................................31
4. PRINCIPALES PIÈCES DÉTACHÉES .......................................................................................................................31
Céramique réfractaire ..................................................................................................................................................31
........................................................................................................................................................................................31
Joints..............................................................................................................................................................................31
Autres.............................................................................................................................................................................31
Accessoires....................................................................................................................................................................31
Entretien ........................................................................................................................................................................31
Nettoyage......................................................................................................................................................................31
5. PARTICULARITES DU Fynn XTRA ..........................................................................................................................32
GARANTIE / GUARANTEE / GARANZIA / GARANTIE.......................................................................................................33
DATENVERARBEITUNG / DATA PROCESSING / TRAITEMENT DES DONNÉES / ELABORAZIONE DEI DATI ..........37
INBETRIEBNAHMEPROTOKOLL / START UP LOG / PROTOCOLE DE MISE EN SERVICE / PROTOCOLLO DI MESSA
IN SERVIZIO...........................................................................................................................................................................41

Fynn Xtra deutsch
1.TECHNISCHE DATEN
Als Kaminofen der Bauart 1 ist ein Anschluss an einen
bereits mit anderen Öfen und Herden für feste Brennstoffe
belegten Schornstein möglich, sofern die
Schornsteinbemessung gemäß DIN 4705, Teil 3, dem nicht
widerspricht.
TECHNISCHE DATEN
Höhe
1120 mm
Breite
660 mm
Tiefe
420 mm
Gesamtgewicht
231 kg
Gewicht HMS
105 kg
Rauchrohrabgang-Ø
150 mm
NW-Leistung lt. EN 13240
6 kW
Maximale Heizleistung
8 kW
Kleinste Heizleistung
3,5 kW
Raumheizvermögen (abhängig von der
Hausisolierung)
65–165 m³
Abgaswerte für die Mehrfachbelegung des Schorn-steines
nach DIN 4705, Teil 3 bzw. zur Bemessung des
Schornsteines nach DIN 4705, Teil 2
Abgasmassenstrom
geschlossen
5,0
g/s
Abgastemperatur
geschlossen
350 °C
Mindestförderdruck bei
Nennwärmeleistung (Nwl)
geschlossen
12 Pa
bei 0,8facher NWL
10 Pa
Technische Daten nach Verordnung (EU) 2015/1185 und del. Verordnung (EU)
2015/1186
Kontaktangaben des Herstellerst oder seines autorisierten Vertreters
Hersteller:
Austroflamm GmbH
Kontakt:
-
Anschrift:
Austroflamm-Platz 1
4631 Krenglbach
Austria
Angaben zum Gerät
Modellkennung(en):
Fynn Xtra
Gleichwertige Modelle:
-
Prüfberichte:
RRF –40 14 3686
Angewendete harmonisierte Normen:
EN 13240
Andere angewendete Normen/techn. Spezifikationen:
Indirekte Heizfunktion:
Nein
Direkte Wärmeleistung:
6,0
Indirekte Wärmeleistung1:
-
Eigenschaften beim Betrieb mit dem bevorzugten Brennstoff
Raumheizungs-Jahresnutzungsgrad ηs:
71,0
Energieeffizienzindex (EEI):
107
Technische und optische Änderungen, Satz- und Druckfehler vorbehalten.

Fynn Xtra deutsch

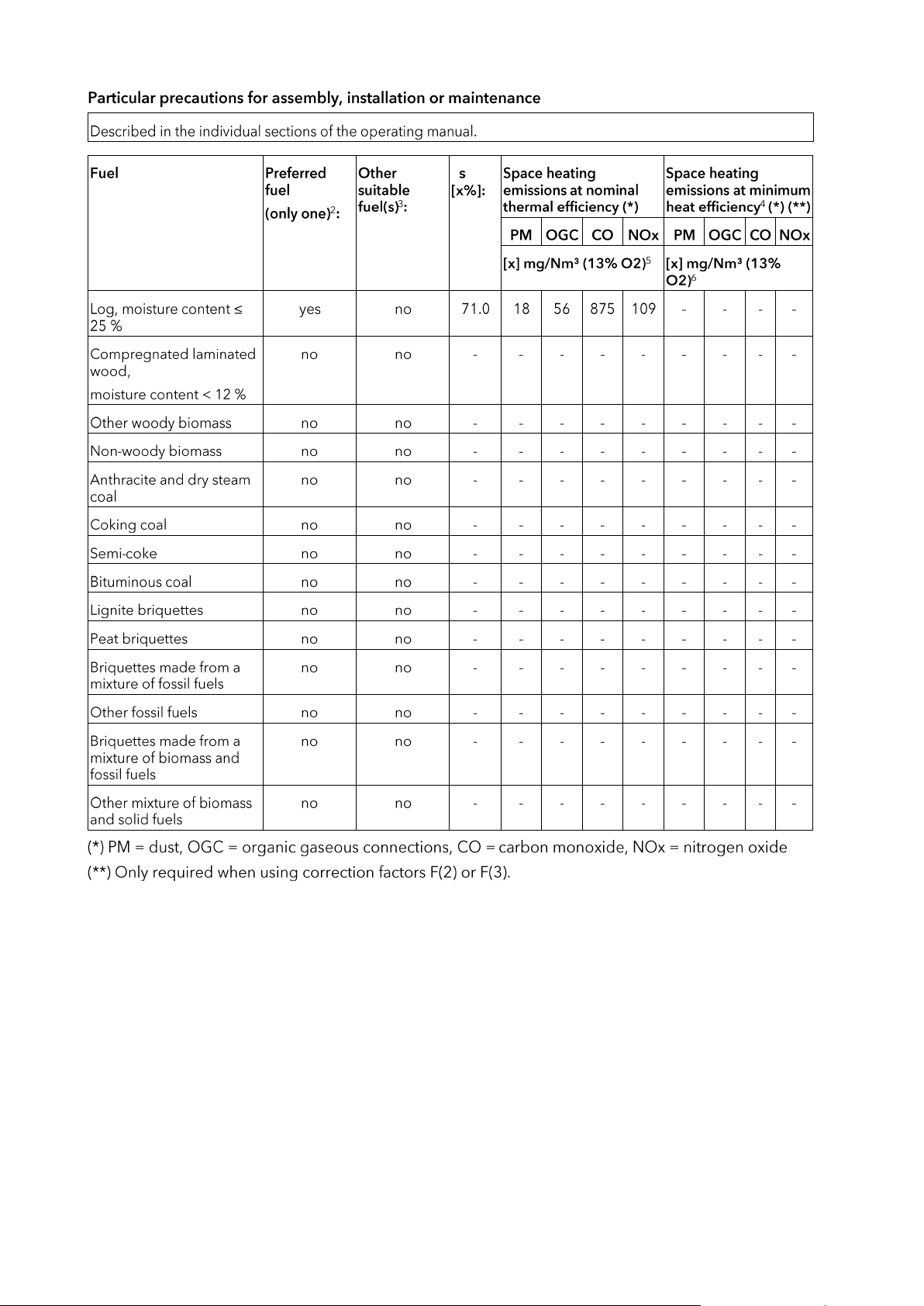

Besondere Vorkehrungen bei Zusammenbau, Installation oder Wartung
Ist in den einzelnen Kapitel der Betriebsanleitung beschrieben.
Brennstoff
Bevorzugter
Brennstoff
(nur einer)2:
Sonstige(r)
geeignete(r)
Brennstoff(e
)3:
ηs
[x%]:
Raumheizungs-
Emissionen bei
Nennwärmeleistung (*)
Raumheizungs-
Emissionen bei
Mindestwärmeleistu
ng4(*) (**)
PM
OGC
CO
NOx
PM
OGC
CO
NOx
[x] mg/Nm³ (13% O2)5
[x] mg/Nm³ (13%
O2)6
Scheitholz,
Feuchtigkeitsgehalt ≤ 25
%
ja
nein
71,0
18
56
875
109
-
-
-
-
Pressholz,
Feuchtigkeitsgehalt < 12
%
nein
nein
-
-
-
-
-
-
-
-
-
Sonstige holzartige
Biomasse
nein
nein
-
-
-
-
-
-
-
-
-
Nicht-holzartige Biomasse
nein
nein
-
-
-
-
-
-
-
-
-
Anthrazit und
Trockendampfkohle
nein
nein
-
-
-
-
-
-
-
-
-
Steinkohlenkoks
nein
nein
-
-
-
-
-
-
-
-
-
Schwelkoks
nein
nein
-
-
-
-
-
-
-
-
-
Bituminöse Kohle
nein
nein
-
-
-
-
-
-
-
-
-
Braunkohlebriketts
nein
nein
-
-
-
-
-
-
-
-
-
Torfbriketts
nein
nein
-
-
-
-
-
-
-
-
-
Briketts aus einer
Mischung aus fossilen
Brennstoffen
nein
nein
-
-
-
-
-
-
-
-
-
Sonstige fossile
Brennstoffe
nein
nein
-
-
-
-
-
-
-
-
-
Briketts aus einer
Mischung aus Biomasse
und fossilen Brennstoffen
nein
nein
-
-
-
-
-
-
-
-
-
Sonstige Mischung aus
Biomasse und festen
Brennstoffen
nein
nein
-
-
-
-
-
-
-
-
-
(*) PM = Staub, OGC = gasförmige organische Verbindungen, CO = Kohlenmonoxid, NOx = Stickoxide
(**) Nur bei Anwendung der Korrekturfaktoren F(2) oder F(3) erforderlich.

Fynn Xtra deutsch

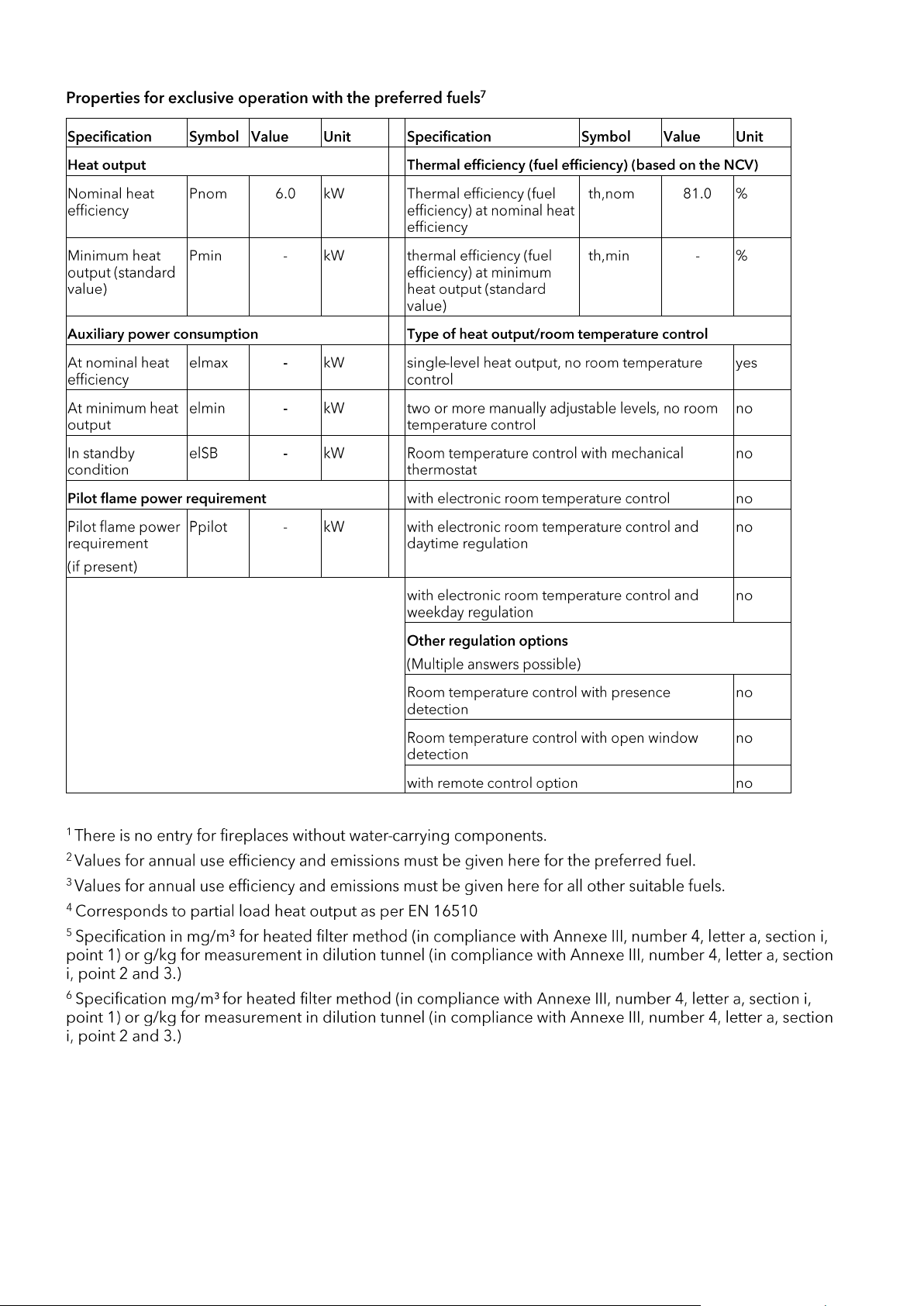

Eigenschaften beim ausschließlichen Betrieb mit dem bevorzugten Brennstoffen7
Angabe
Symbol
Wert
Einheit
Angabe
Symbol
Wert
Einheit
Wärmeleistung
Thermischer Wirkungsgrad (Brennstoffwirkungsgrad)
(auf Grundlage des NCV)
Nennwärmeleistu
ng
Pnom
6,0
kW
thermischer
Wirkungsgrad
(Brennstoffwirkungsgrad)
bei Nennwärmeleistung
ηth,nom
81,0
%
Mindestwärmeleis
tung (Richtwert)
Pmin
-
kW
thermischer
Wirkungsgrad
(Brennstoffwirkungsgrad)
bei Mindestwärmeleistung
(Richtwert)
ηth,min
-
%
Hilfsstromverbrauch
Art der Wärmeleistung/Raumtemperaturkontrolle
Bei
Nennwärmeleistu
ng
elmax
-
kW
einstufige Wärmeleistung, keine
Raumtemperaturkontrolle
ja
Bei
Mindestwärmeleis
tung
elmin
-
kW
zwei oder mehr manuell einstellbare Stufen, keine
Raumtemperaturkontrolle
nein
Im
Bereitschaftszusta
nd
elSB
-
kW
Raumtemperaturkontrolle mit mechanischem
Thermostat
nein
Leistungsbedarf der Pilotflamme
mit elektronischer Raumtemperaturkontrolle
nein
Leistungsbedarf
der Pilotflamme
(soweit
vorhanden)
Ppilot
-
kW
mit elektronischer Raumtemperatur-kontrolle und
Tageszeitregelung
nein
mit elektronischer Raumtemperatur-kontrolle und
Wochentagsregelung
nein
Sonstige Regelungsoptionen
(Mehrfachnennungen möglich)
Raumtemperaturkontrolle mit Präsenzerkennung
nein
Raumtemperaturkontrolle mit Erkennung offener
Fenster
nein
mit Fernbedienungsoption
nein
1 Bei Feuerstätten ohne wasserführende Bauteile erfolgt kein Eintrag.
2 Werte für Jahresnutzungsgrad und Emissionen sind hier für den bevorzugten Brennstoff anzugeben.
3 Werte für Jahresnutzungsgrad und Emissionen sind hier für alle weiteren, sonstige geeignete Brennstoffe
anzugeben.
4Entspricht der Teillast-Wärmeleistung nach EN 16510
5Angabe in mg/m³ bei Heated-Filter-Methode (gemäß Anhang III, Nummer 4, Buchstabe a, Ziffer i, Punkt 1)
bzw. g/kg bei Messung im Verdünnungstunnel (gemäß Anhang III, Nummer 4, Buchstabe a, Ziffer i, Punkt 2
und 3.)
6Angabe in mg/m³ bei Heated-Filter-Methode (gemäß Anhang III, Nummer 4 Buchstabe a Ziffer i Punkt 1)
bzw. g/kg bei Messung im Verdünnungstunnel (gemäß Anhang III, Nummer 4, Buchstabe a, Ziffer, i Punkt 2
und 3.)
7Hier sind Angaben nur zum bevorzugten Brennstoff zu machen

Fynn Xtra deutsch
2.WICHTIGE INFORMATIONEN
Die Informationen in diesem Handbuch sind allgemeiner
Natur. Nationale und europäische Normen, örtliche und
baurechtliche Vorschriften sowie feuerpolizeiliche
Bestimmungen sind einzuhalten.
Allgemeine Sicherheitshinweise zum
Betrieb Ihres Kaminofens
•Lesen Sie vor der Inbetriebnahme des Ofens das
gesamte Handbuch gründlich durch und beachten Sie die
Warnhinweise.
•Für den Transport Ihres Heizgerätes dürfen nur
zugelassene Transporthilfen mit ausreichender
Tragfähigkeit verwendet werden.
•Der Hersteller erklärt: Die Mehrfachbelegung des
Schornsteins ist möglich, sofern die örtlichen Vorschriften
eine solche Installation zulassen.
•Ihr Heizgerät ist nicht zur Verwendung als Leiter oder
Standgerüst geeignet.
•Beachten Sie, dass sich Oberflächen
des Kaminofens während des Betriebes
stark erwärmen. Zur Bedienung des
Kaminofens empfehlen wir die
Benützung des Schutzhandschuhs.
Machen Sie Kinder auf diese Gefahren
aufmerksam und halten Sie sie während des Betriebes von
der Feuerstätte fern.
•Achtung –Lack ist kein Rostschutz!
•Verbrennen Sie ausschließlich das im Kapitel „saubere
Verbrennung“ angeführte, genehmigte Heizmaterial.
•Das Verbrennen oder Einbringen von leicht brennbaren
oder explosiven Stoffen, wie leere Spraydosen und dgl. in
den Brennraum, sowie deren Lagerung in unmittelbarer
Nähe Ihres Heizgerätes, ist wegen Explosionsgefahr
strengstens verboten.
•Beim Nachlegen sollen keine weiten oder leicht
brennbaren Kleidungsstücke getragen werden.
•Das Abstellen von nicht hitzebeständigen
Gegenständen auf dem Heizgerät oder in dessen Nähe ist
verboten.
•Legen Sie keine Wäschestücke zum Trocknen auf den
Ofen. Auch Wäscheständer oder dgl. müssen in
ausreichendem Abstand vom Heizgerät aufgestellt werden
–Brandgefahr.
•Dieser Kaminofen ist keine Dauerbrand-Feuerstelle.
•Beim Betrieb Ihres Heizgerätes ist das Verarbeiten von
leicht brennbaren und explosiven Stoffen im selben oder in
anschließenden Räumen verboten.
•Das Gerät ist nur mit geschlossenen Türen zu betreiben.
•Die Tür sowie alle Einstelleinrichtungen des Geräts sind
zu schließen, wenn das Gerät außer Betrieb ist.
Kaminofenaufstellung
Einzuhaltende Sicherheitsabstände
(Mindestabstände - siehe auch Typenschild)
Fig. 2
a > 950 mm (a - vorne im Strahlungsbereich)
b > 330 mm (b - seitlich)
c > 230 mm (c –hinten)
Bitte beachten Sie, dass der Aufstellungsraum mind. eine
Türe / ein Fenster ins Freie aufweist oder mit einem
derartigen Raum direkt verbunden sein muss. Andere
Feuerstätten und Dunstabzugshauben dürfen nicht im
Raumluftverbund mit Feuerstätten betrieben werden.
Bodentragfähigkeit
Prüfen Sie vor dem Aufstellen, ob die Tragfähigkeit der
Unterkonstruktion dem Gewicht Ihres Kaminofens
standhält.

Fynn Xtra deutsch
Verbrennungsluft
Als Betreiber müssen Sie für ausreichende
Verbrennungsluft sorgen. Bei abgedichteten Fenstern und
Türen kann es sein, dass die Frischluftzufuhr nicht mehr
gewährleistet ist bzw. das Zugverhalten des Ofens
beeinträchtigt wird. Ggf. muss für eine zusätzliche
Frischluftzufuhr gesorgt werden. Bitte befragen Sie Ihren
Fachhändler. Stellen Sie sicher, dass
Verbrennungsluftöffnungen nicht verschlossen sind!
Rauchrohranschluss
Für den Anschluss der Rauchrohre an den Schornstein gibt
es zu Ihrer eigenen Sicherheit strenge Richtlinien. Ihr
Kaminofen-Fachhändler kennt diese. Beauftragen Sie
daher unbedingt Ihren Fachhändler mit dem
Rauchrohranschluss.
3.SO BEDIENEN SIE IHREN KAMINOFEN RICHTIG
Zugelassene Brennstoffe
Trockenes, gut abgelagertes, naturbelassenes Holz
(Hartholz bevorzugt), Holzbriketts.
Maximale Brennstoffmenge
Maximal aufzugebende Brennstoffmenge: 1,6 kg Holz oder
Briketts.
Größere Brennstoffmengen können zu Überhitzung und
Beschädigungen am Ofen führen!
Saubere Verbrennung
Das Brennholz muss trocken (rel. Holzfeuchte < 15 %) und
unbehandelt sein. Außerdem muss die richtige
Brennholzmenge verbrannt werden, um eine saubere,
emissionsarme Verbrennung zu erreichen.
Inbetriebnahme
Während der ersten 3-4 Abbrandzyklen - bei
Nennwärmeleistung - kann es zu Geruchsentwicklung
kommen und der Lack ist noch nicht ausgehärtet
Richtig Feuer machen
Für den richtigen und sicheren Betrieb der Feuerstätte ist
darauf zu achten, dass der Schornstein den erforderlichen
Förderdruck aufbaut. Dies muss besonders bei jeder
Erstinbetriebnahme (z.B. nach der Sommerzeit) und in der
Übergangszeit (z.B. bei starkem Wind) kontrolliert werden.
Wenn nicht genügend Förderdruck vorhanden ist, dann
können zunächst Papier oder Weichholzspäne verbrannt
werden, um Ofen und Kamin auf Temperatur zu bringen.
Die Lufteintrittsöffnung des Kaminofens darf nicht
verschlossen werden.
Rost reinigen, bei Bedarf Aschekasten entleeren (Vorsicht
auf Glutstücke).
Primär-/Sekundärluftschieber ganz nach oben schieben
(siehe Fig. 2, siehe auch Fig. 4).
Legen Sie 2 –3 Stück Scheitholz (gesamt ca. 1,1 kg) unten
quer in den Feuerraum (1), mit ausreichend Abstand
zueinander (mind. 2 cm). Darüber kommen ca. 0,5 kg
Weichholzspäne (2). Darauf legen Sie in die Mitte eine
Anzündhilfe (3) und zünden diese an. (siehe Fig. 3)
Schließen Sie die Türe!
Am besten diese erste Holzauflage ohne Änderung der
Luftschieberstellung abbrennen lassen.
Wenn nur noch Grundglut vorhanden ist (keine Flammen
mehr), dann können Sie, falls gewünscht, wieder eine
Auflage Scheitholz (ca. 1,6 kg) nachlegen.
Beim Nachlegen gehen Sie prinzipiell wie beim Anheizen
vor: Luftregler nach oben schieben, Ofentüre vorsichtig
öffnen, Holz nachlegen, Türe schließen.

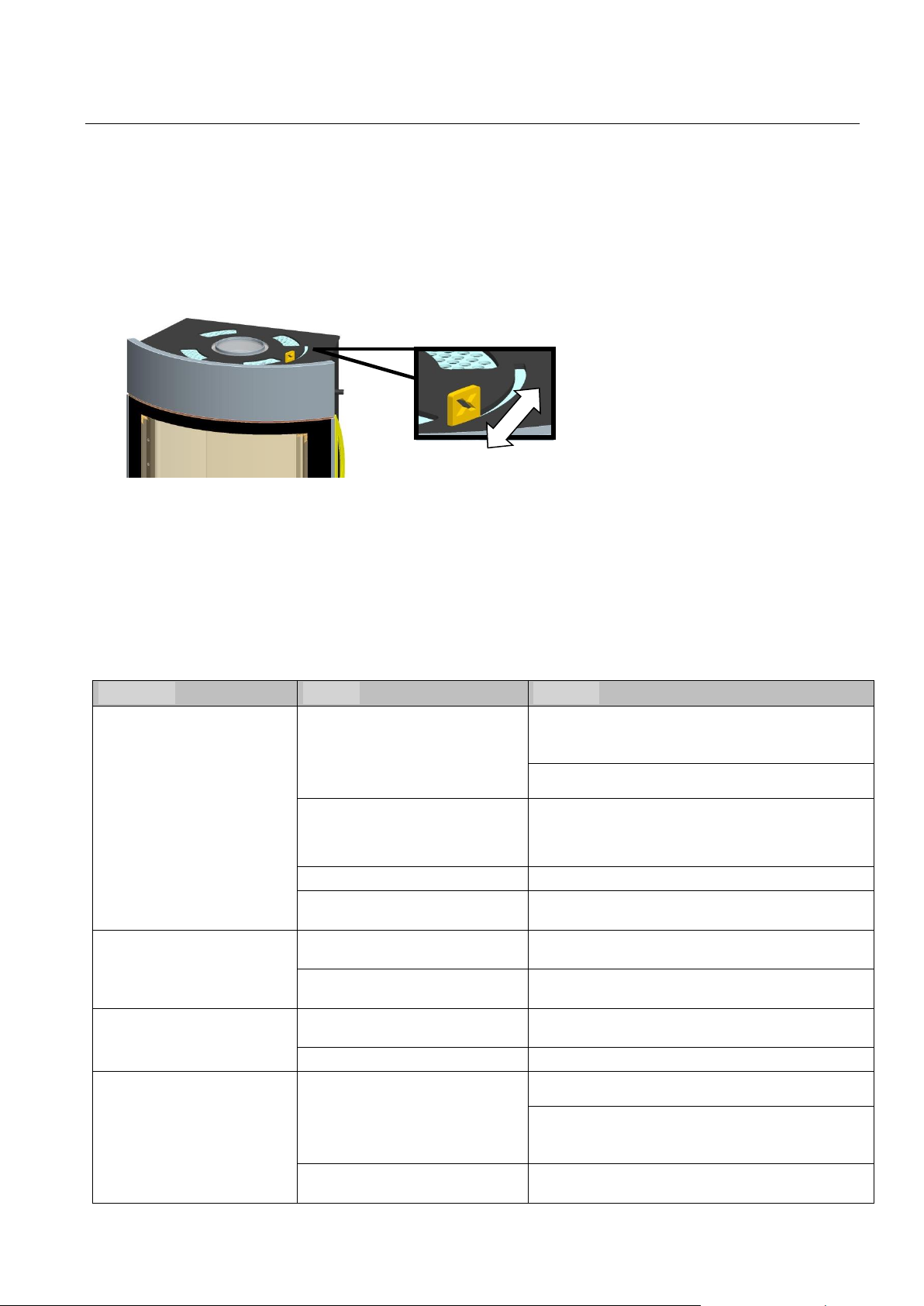

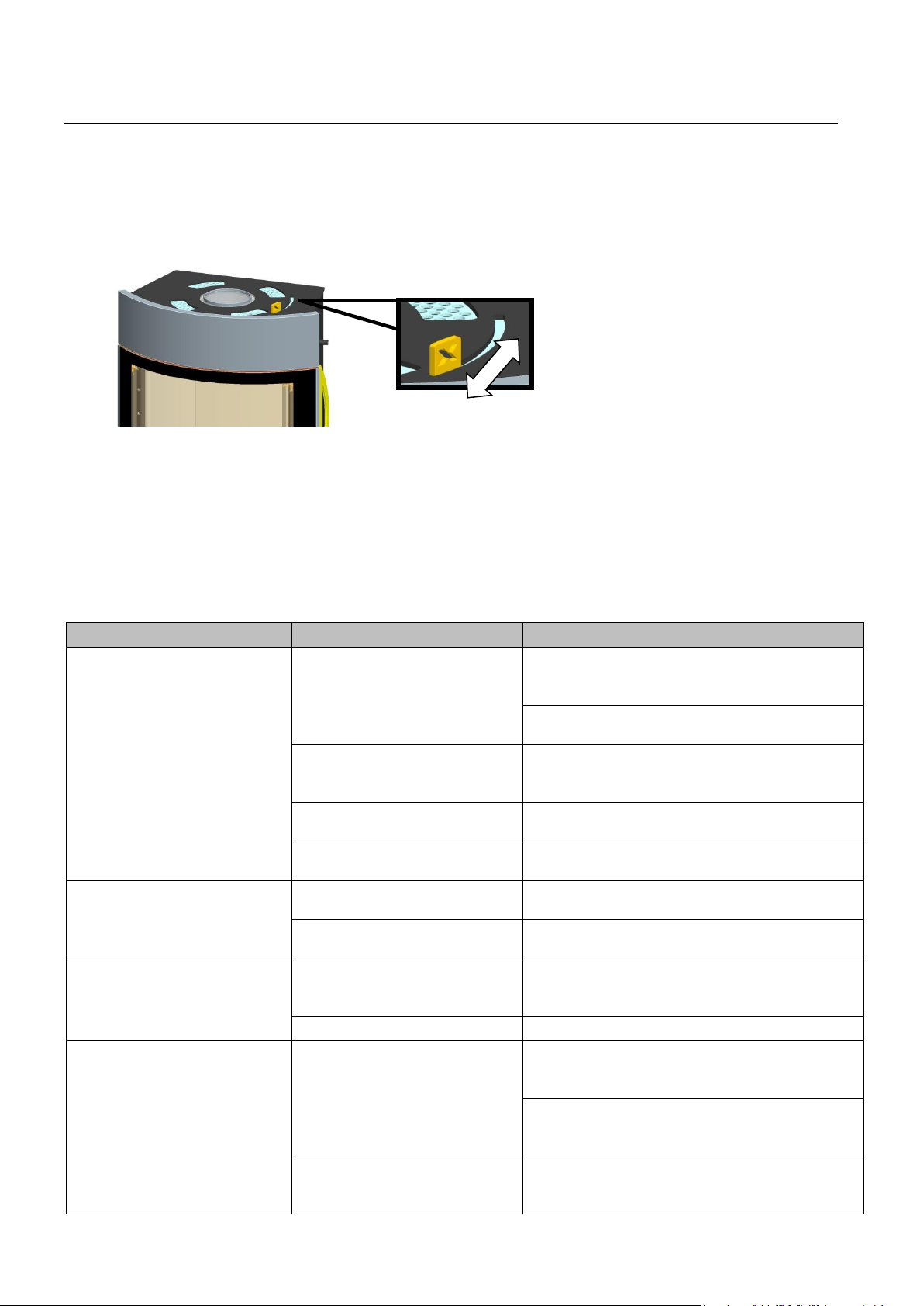

Fig. 4: Luftschieber
Sobald nach einigen Minuten die Holzscheite rundherum
gut brennen (helle, hohe Flammen –siehe Fig. 5), können
Sie nun mit dem Luftschieber die Heizleistung regulieren
(Regler auf Maximalstellung oben = maximale
Heizleistung), die Flammen sollten aber immer gelb und nie
blau bzw. mit schwarzen Flammenspitzen brennen (sonst
wieder mehr Luft zuführen) –siehe Fig. 4. Während des
Abbrands die Luftzufuhr nicht gänzlich schließen.
(Verpuffungsgefahr!)
Die Feuerraumtüre darf nur zur Brennstoffaufgabe oder
zum Entaschen geöffnet werden und ist danach wieder
zu schließen.
Symbolabbildunge n
Symbolabbildungen
1
2
3

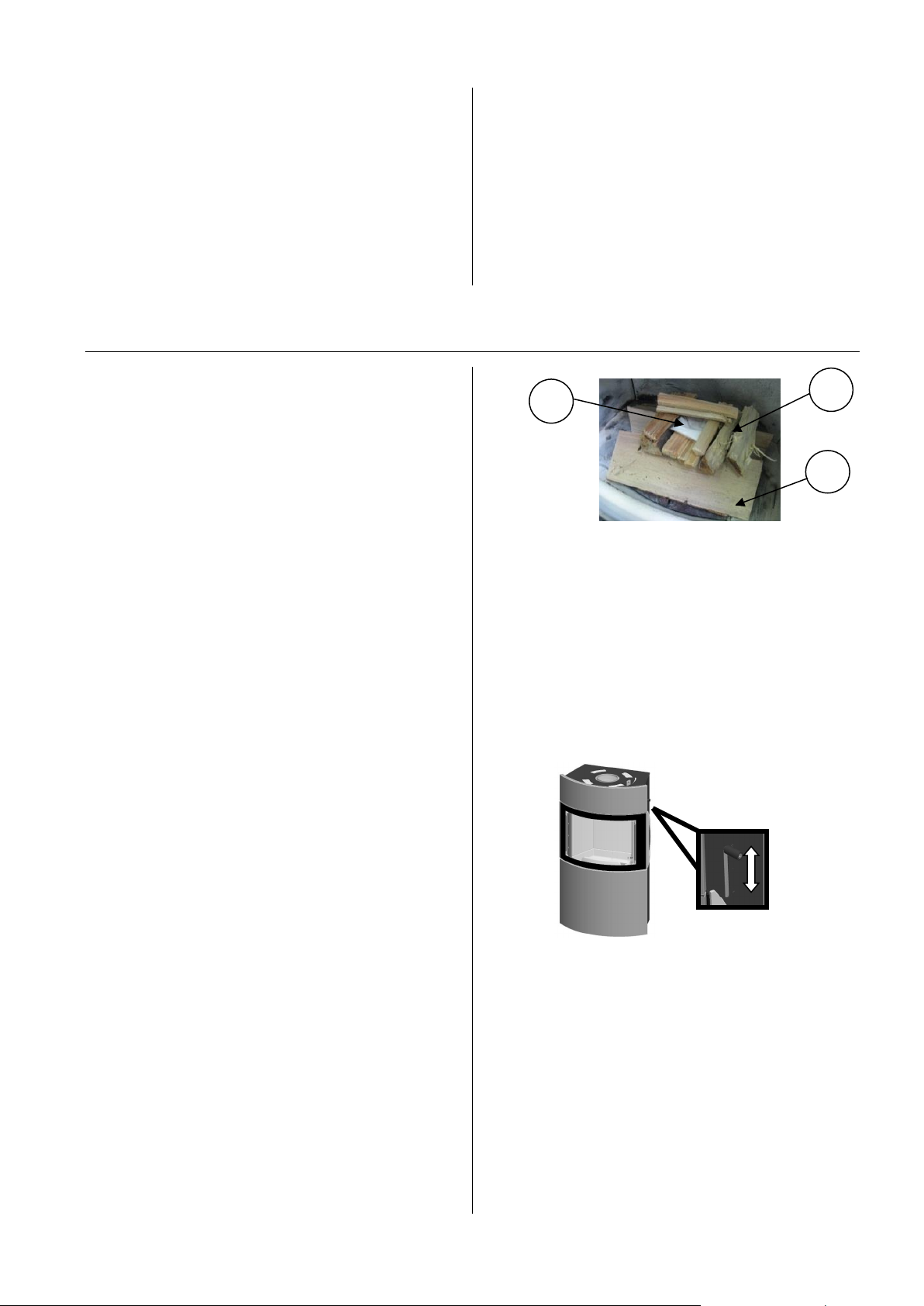

Fig. 3: Vor dem Anzünden

Fynn Xtra deutsch
Fig.5: Flammenbild
Heizen in der Übergangszeit
Hinweis bei Schornsteinbrand
Wird falscher oder zu feuchter Brennstoff verwendet, kann
es aufgrund von Ablagerungen im Schornstein zu einem
Schornsteinbrand kommen. Verschließen Sie sofort alle
Luftöffnungen am Kamin und informieren Sie die
Feuerwehr. Nach dem Ausbrennen des Schornsteins
diesen vom Fachmann auf Risse bzw. Dichtheit überprüfen
lassen.

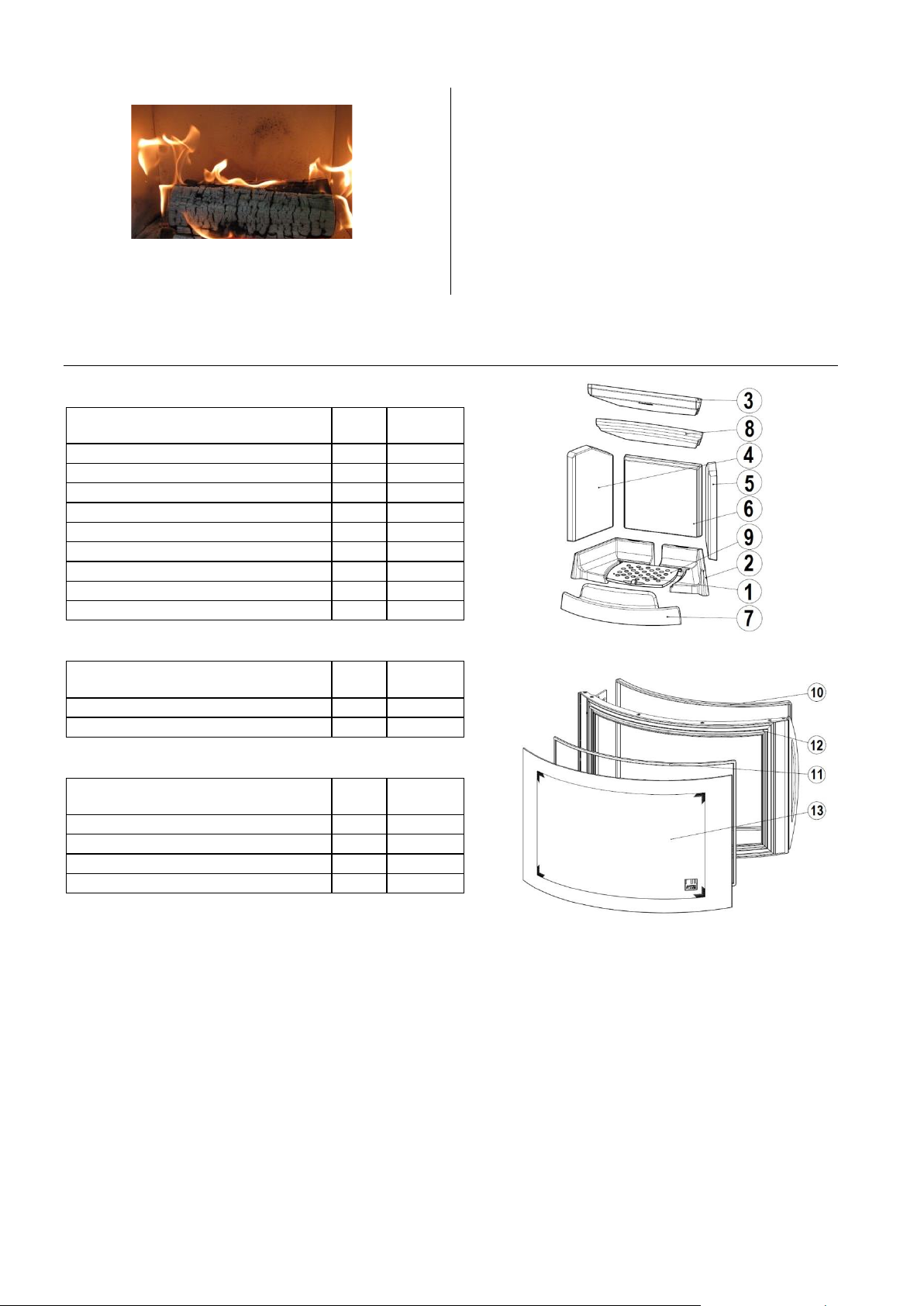

4.DIE WICHTIGSTEN ERSATZTEILE - ÜBERSICHT
Keramott
Bezeichnung
Nr.-
Skizze
Artikelnr.
Keramottboden links
1
720281
KeramottBoden rechts
2
720282
Keramott Zugplatte 2
3
720283
Keramottwand links
4
720284
Keramottwand rechts
5
720285
Keramottwand hinten
6
720286
Keramott Holzfänger
7
720287
Keramott Zugplatte 1
8
720288
Bodenrost
9
716408
Dichtungen
Bezeichnung
Nr.-
Skizze
Artikelnr.
Ovaldichtung fein 16x8x L=1940 mm
10
718763
Flachdichtung 10x5x L=1890 mm
11
718438
Sonstiges
Bezeichnung
Nr.-
Skizze
Artikelnr.
Tür komplett
12
720250
Türglas
13
720255
Glasreiniger 0,5l
--
640070
Ofenlack
--
650002
Zubehör
Bei Ihrem Fachhändler erhalten Sie Bodenplatten aus Glas oder Stahl und Pflegemittel.
WICHTIG:Lassen Sie defekte Teile ausschließlich von Ihrem Kaminofenfachhändler austauschen. Damit ist
gewährleistet, dass Ihr Kaminofen sicher und funktionstüchtig ist und bleibt.
Die Feuerstätte darf nicht verändert werden.
Pflege
Zur Glasreinigung verwenden Sie bitte ein Spezialprodukt wie Thermohit Glasreiniger. Lackierte Oberflächen dürfen nur
mit einem Tuch (ev. feucht) gereinigt werden. Für Edelstahloberflächen gibt es ebenfalls Spezialreiniger. Nur intakte
Dichtungen gewährleisten die einwandfreie Funktion Ihres Kaminofens!
Reinigung
Der Kaminofen, die Rauchgaswege und Rauchrohre sollten jährlich –evtl. auch öfter, z.B. nach der Reinigung des
Schornsteines –nach Ablagerungen untersucht und ggf. gereinigt werden. Der Schornstein muss ebenfalls regelmäßig
durch den Schornsteinfeger gereinigt werden. Über die notwendigen Intervalle gibt Ihr zuständiger
Schornsteinfegermeister Auskunft. Der Kaminofen sollte jährlich durch einen Fachmann überprüft werden.
Nummerierung Keramott = Einbaureihenfolge!

Fynn Xtra deutsch
5.AUSSTATTUNGSMERKMALE Fynn XTRA
Xtra Wärmespeichertechnologie
Das Modell Fynn Xtra ist mit der einzigartigen Xtra Wärmespeichertechnologie ausgerüstet. Diese basiert auf dem
patentierten Heat Memory System, aber auch auf der speziellen Rauchgasführung und der regelbaren bzw. sogar
absperrbaren Konvektionsluft. Somit wird ein schnelles Heizsystem mit außergewöhnlicher Wärmespeicherung
kombiniert.
Die Konvektionsluft können Sie nach Bedarf mit dem dazugehörigen Regler (siehe Abbildung) steuern. Je mehr die
Konvektionsluftöffnungen im Deckel offen sind, desto schnellere, aber kürzer anhaltende Wärme erreichen Sie. Dagegen
führt ein geschlossener Deckel zu langsamerer Erwärmung und längerer Wärmeabgabe.
Unser Tipp: Während das Feuer brennt die Konvektionsluft offen lassen und danach schließen, um eine lange,
gleichmäßige Wärmeabgabe zu erreichen.
Raumluftunabhängiger Betrieb
Das Modell Fynn Xtra ist als raumluftunabhängiger Kaminofen durch das Deutsche Institut für Bautechnik allgemein
bauaufsichtlich zugelassen. Wird die Verbrennungsluft mittels dichter Leitung mit Absperrvorrichtung vom Freien direkt
der Feuerstätte zugeführt, so darf der Ofen auch in Nutzungseinheiten mit mechanischen Be- oder Entlüftungen betrieben
werden.
Wird der Kaminofen auf diese Art genutzt, ist jedoch die Mehrfachbelegung eines Schornsteins nicht zulässig.
Die DIBT Prüfung gilt für Deutschland
Problem
Grund
Lösung
Glasscheibe verrußt zu schnell
schlechter Kaminzug
Grundsätzlich: von Zeit zu Zeit (je nach Gebrauch)
muss jede Glasscheibe mit Austroflamm
Glasreiniger gereinigt werden
Klärung mit Schornsteinfeger (ev. Schornstein
verlängern/Zugmessung)
falsche Bedienung des Luftreglers
Unbedingt gemäß Bedienungsanleitung den
Luftregler bedienen (wenn Sekundärluft
geschlossen ist, verrußt die Glasscheibe sehr
schnell)
zu große Holzscheite
Menge lt. Bedienungsanleitung einhalten
Betriebstemperatur wurde nicht
erreicht
Mehr Brennstoff, trockenes Holz (< 15 %
Restfeuchte) verwenden, Luftregulierung beachten
Ofen zieht nicht ordentlich
Kaminzug unzureichend
Klärung mit Schornsteinfeger (ev. Schornstein
erhöhen/Zugmessung
Ofen ist innerlich verrußt
Mehr Brennstoff, trockenes Holz (< 15 %
Restfeuchte) verwenden, Luftregulierung beachten
Ofen riecht stark und raucht
außen
Einbrennphase des Lacks
In den ersten Heizzyklen riecht der Lack!
Ofen ist verstaubt/verschmutzt
Reinigen vor der Saison!
Rauchgasaustritt beim
Nachlegen und während der
Heizphase
Zu geringer Schornsteinzug,
Rauchrohranschluss undicht
Verbindungsstellen überprüfen und ggf. neu
abdichten
Schornsteinzug überprüfen, Bedienung überprüfen
–Bedienvideo zu finden unter:
http://www.austroflamm.com/de/Video/index.html
Tür geöffnet, bevor auf Grundglut
abgebrannt
Erst nachlegen, wenn nur noch Grundglut
vorhanden (keine sichtbaren Flammen mehr)
Konvektionsluftschieber

Fynn Xtra english
1.TECHNICAL DATA
As a stove of construction type 1, it is possible to connect it
to the chimney together with an existing other stove or
another hearth for solid fuels, as long as the chimney
dimensioning complies with DIN 4705, Part 3.
TECHNICAL DATA
Height
1120mm
Width
660 mm
Depth
420 mm
Weight
231 kg
Weight HMS
105 kg
Flue pipe outlet diameter
150 mm
Nominal thermal output
6 kW
Max. thermal capacity
8 kW
Smallest heating capacity
3,5 kW
Room heating capacity (depending on
building insulation)
65–165 m³
Exhaust values for multiple use of the chimney in
accordance with DIN 4705, Part 3 and for the calculation of
the chimney measurements in accordance with DIN 4705,
Part 2
Fluegas mass flow
closed
5,0 g/s
Fluegas temperature
closed
350 °C
Minimum feed pressure
Nominal thermal output
closed
12 Pa
at 0.8 times n.
ther. outp.
10 Pa
η
Subject to technical and optical modifications. Formatting and printing errors excepted.

Fynn Xtra english
η

Fynn Xtra english
η
η
7Specifications must be made here for the preferred fuel only

Fynn Xtra english
2.IMPORTANT INFORMATION
The installation and operation information given here is of
general nature. National and European standards, local and
building regulations as well as fire prevention laws must be
observed during the operation of the stove.
General safety instructions for the
operation of your stove
•Read the entire manual before starting up your stove
thoroughly and observe the caution notices.
•The manufacturer states: Multiple use of the chimney is
possible, provided that local regulations permit such an
installation.
•Your heating unit must not be moved without approved
means of transport with sufficient load-bearing capacity.
•Your heating unit is not suitable to be used as a stand or
as a ladder.
•Please keep in mind that your
stove’s surface heats up considerably
during operation. We therefore
recommend wearing a safety mitten
when operating your stove.
•Attention –stove varnish is no rust prevention!
•Make your children aware of this particular danger and
keep them at a distance from the heating unit whenever it
is in operation.
•Only burn approved fuels and materials as listed in the
chapter “Clean Burning”.
•The burning or placing of flammable or explosive
materials, like empty spray cans, etc. into the firebox as well
as the storage of such materials in the immediate vicinity of
your heating unit is strictly forbidden due to the danger of
explosion.
•Do not wear loose or flammable clothing when adding
fuel to the fire.
•Placing non-heat-resistant objects on the heating unit or
in the vicinity of the heating unit is forbidden.
•Do not lay laundry onto the stove for drying. Laundry
hung up to dry must be kept at a safe distance from the
stove because of the danger of fire.
•The wood stove is not suitable for long term heating.
•During the operation of your heating unit it is forbidden
to use flammable or explosive materials in the same or an
adjacent room to the one in which your heating unit is
located.
•The appliance must be operated with the stove door
closed.
•The stove door and all fittings for adjusting the stove
must be closed, if the appliance is out of use.
Setting up your stove
Required safety distances (Minimum distances
–see name plate - in Fig. 2)
a > 950 mm - towards the front in the radiated area
b > 330 mm –to the side
c > 230 mm –to the back
Make sure that the room in which the stove is set up has at
least one door or window into the outside or is directly
adjacent to such a room. Other fireplaces and extractor
hoods must not be operated in the same room as the stove.
Floor load capacity
Make sure that the load capacity of the supporting
construction is sufficient to carry the weight of the entire
unit, before the heating unit is installed.

Fynn Xtra english
Combustion air
Being the user of the stove you must take care of a sufficient
combustion air supply. Sealed-up windows and doors may
not allow a sufficient combustion air supply or disturb the
draught behaviour of your stove. Please ensure the
additional supply of fresh combustion air if necessary. For
details please consult your specialist retailer. Make sure that
the combustion air intakes are not blocked!
Stove pipe connection
For your own safety stringent laws apply for connecting the
stove pipes to the chimney. Your professional dealer or
distributor knows these laws. Please have your certified
retailer carry out the connection of your stove.
3.CORRECT OPERATION OF YOUR STOVE
Approved fuels
Dry, well cured and natural wood (hardwood preferred),
wood briquettes.
Maximum amount of fuel
Maximum amount of fuel to be added: 1,6 kg wood or
briquettes. Larger amounts of fuel can lead to overheating
and thus damage the stove.
Clean burning
The wood must be dry (relative wood moisture < 15%) and
untreated and the right amount of wood must be burned in
order to ensure a clean fire that releases only small amounts
of emissions.
Startup procedures
During the first 3-4 operations - at nominal heat output -
there may be some odour development and the varnish has
not yet hardened.
Making a fire
For the correct and safe operation of your stove please pay
attention of the chimney developing the necessary feed
pressure. This must especially be considered before the
initial operation (or e.g. after the summer heating break)
and during the mid-season heating periods (e.g. at strong
wind, etc.).
If there is not enough feed pressure, please light only some
paper or small kindling first, in order to “warm up” the stove
and the chimney.
The air inlet must not be covered or closed.
Clean grate, empty ash drawer if necessary (watch out for
ambers!)!
Position the lever for the combustion air to the open (“AUF”)
position (see fig. 2 and 4).
Place 2-3 logs (approx. 1,1 kg in total) crossways in the
combustion chamber (1) with sufficient distance from each
other (min. 2 cm), on top of that place some softwood
chippings (approx. 0.5 kg) (2) and some ignition aid and
light. (3) (see fig. 3)
Close the door!
We recommend to let the first load burn down without
changing the air lever position.
As soon as no visible flames are left (only embers in the
combustion chamber), you can put another load of logs
(approx. 1,6 kg) in the combustion chamber if desired. (see
fig. 5)
When reloading the stove please repeat the procedure as
mentioned under “first lighting”: air lever top position (=
open), open door carefully, place logs, close door.
Fig. 4: air knob
After a few minutes, when the logs burn well on all sides
(bright, high flames), you can adjust the heat output with the
air lever (lever on top position = maximum heat output), the
flames should be yellow and never look blueish or have
black tips (otherwise add more air) –see fig. 4. Never close
air supply completely during operation. (danger of flash-
fire!)
The stove door may be opened only for refuelling or
disposing of ashes and is to be closed again afterwards.
Figure 5
symbol figures
symbol figures
2
1
3
Figure 3:ignite the fire

Fynn Xtra english
Heating in-between seasons
If you heat the stove in between seasons, when the outside
temperatures are higher, the flue gases may not be able to
escape completely and this may lead to disturbances in the
chimney draught, especially if the temperatures are rising
suddenly. The stove has to be charged with less wood then
and the primary air has to be increased so that the wood
can burn down faster (with visible flames) and thus the
chimney draught can stabilize.
Chimney fire
A chimney fire may occur, due to sooting and deposits in
the chimney, if impropes or humid fuel is used. In case of a
chimney fire close all air inlets on the fireplace/chimney
immediately and call the fire brigade. Please have an expert
inspect your chimney for cracks and air-tightness after the
burning out of the chimney.
4.THE MOST IMPORTANT SPARES—OVERVIEW
Keramott
Description
No.drawing
Part
number
Bottom left, Keramott
1
720281
Bottom right, Keramott
2
720282
Baffle plate rear 2, Keramott
3
720283
Side component left, Keramott
4
720284
Side component right, Keramott
5
720285
Rear, Keramott
6
720286
Wood retainer, Keramott
7
720287
Baffle plate rear 1, Keramott
8
720288
Grate
9
716408
Gaskets
Description
No.drawing
Part
number
Gasket 16x8x, L=1940 mm
10
718763
Gasket 10x5x, L=1890mm
11
718438
Other parts
Accessories
You can obtain floor plates of glass or steel or care products from your certified dealer.
IMPORTANT:Have defective parts replaced by your certified dealer. This will guarantee that your stove functions
properly and safely.
The fireplace must not be attered.
Maintenance
To clean the glass, please use a specialised product such as Thermohit glass cleaner. Lacquered surfaces are to be cleaned
only with a cloth (may be damp). Special cleaning agents should also be used for stainless steel surfaces. Only gaskets in
good order ensure the proper function of your stove!
Cleaning
The stove, flue outlets and smoke pipes should be cleaned and inspected for deposits every year –if necessary more often,
e.g. after the cleaning of the chimney. The chimney also has to be cleaned regularly by the chimneysweeper. Your
chimneysweeper will inform you of the necessary inspection intervals. An expert should inspect the stove annually.
Description
No.drawing
Part
number
door
12
720250
door glass
13
720255
Glass cleaner ½ litre
--
640070
Stove lacquer
--
650002
Keramott numbering = installation
instructions!

Fynn Xtra english
5.SPECIAL FEATURES Fynn Xtra
Xtra heat storing technology
The models Fynn Xtra have been equipped with the unique Xtra heat storing technology. This technology is based on the
patented Heat Memory System, but also on the special flue gas guidance and the convection air which can be regulated
or shut off completely. Consequently a fast heating system is being combined with an extraordinarily efficient heat storing.
The convection air can be regulated according to demand with the attached lever (see picture). The more the convection
air outlets of the top plate are open, the faster heat but less heat storing can be reached. A closed top plate will however
lead to slow heat and longer heat storing.
Konvektionsluftschieber = convection air lever
Our hint: while the fire still burns let the convection air outlets open; close them after the fire has burnt down in order to
reach a steady heat emission.
Operation with external air supply
The German institute for constructional engineering (DIBT) has given the Fynn Xtra the general technical approval for
operation with external air supply. If the combustion air is being supplied directly to the furnace by an air-tight pipe
including closing mechanism from the outside, then the stove may be used in residential property with mechanical
ventilation.
If the stove in being used like that, a multiple stove installation on the same chimney is forbidden.
This stove has been approved by the German DIBT.
problem
possible reason
solution
door glass gets sooty too fast
bad chimney draught
generally: door glasses must be cleaned with
Austroflamm glass cleaner from time to time
(depending on the frequency of use)
contact your chimney sweep (elongate
chimney/draught metering)
incorrect use of the combustion
air supply lever
please operate air lever according to user's
instructions (if secondary air is closed, the door
glass soots rather fast)
wood logs are too large
keep to the max. fuel quantity according to user's
instruction
operating temperature was not
reached
more fuel, use dry wood (< 15 % residual moisture),
attend air regulation
stove does not get enough
combustion air
chimney draught not sufficient
contact your chimney sweep (elongate
chimney/draught metering)
stove is sooted inside
more fuel, use dry wood (< 15 % residual moisture),
attend air regulation
stove smells strongly and there is
smoke on the outside surface
baking phase of the varnish
there may be some odour development during the
first operations
stove is dusty/dirty
cleaning before the heating season starts!
exhaust gas emission while
putting more wood on the fire
and during operation
chimney draught no sufficient, flue
pipe connection leaky
inspect joints and seal up again if necessary
check chimney draught, examine operating - for
info video follow:
http://www.austroflamm.com/de/Video/index.html
the stove door was opened before
the wood has burnt down to
embers
put more fuel wood into the combustion chamber
only if there are only embers left (no more visible
flame)
Konvektionsluftschiebe
r

Fynn Xtra italiano
1.DATI TECNICI
Questa stufa-caminetto (Kaminofen del tipo Bauart 1) è
adatta per essere collegata ad una canna fumaria già
utilizzata per altre stufe o fonti di calore che impiegano
combustibili solidi, se le dimensioni della canna fumaria lo
consentono (norma DIN 4705, Parte 3).
DATI TECNICI
Altezza
1120 mm
634 mm
472 mm
327 kg
115 kg
150 mm
7 kW
9 kW
Larghezza
660 mm
Profondità
420 mm
Peso
231 kg
Peso HMS
105 kg
Diametro uscita fumi
150 mm
Rendimento nominale
6 kW
Rendimento massimo
8 kW
Rendimento minimo
3,5 kW
Volume riscaldabile (dipende dalle
condizioni di isolamento )
65-165 m³
η
Valori delle emissioni per allacciamento multiplo alla
canna fumaria (secondo norma DIN 4705, Parte 3) e per il
calcolo delle dimensioni della canna fumaria (secondo
DIN 4705, Parte 2)
Flusso fumi
chiuso
5,0 g/s
Temperatura fumi
chiuso
350 °C
Depressione minima
con rendimento
nominale (r.nom.)
chiuso
12 Pa
Con potenza calorifica
nominale di 0,8 volte
con r.nom. di 0,8
volte
10 Pa

Fynn Xtra english
η
