Austro Flamm LOUNGE Xtra User manual

deutsch 1Lounge/Lounge Xtra
1
Benutzerhandbuch / user instructions/
istruzioni per l’uso / manuel d’instructions
LOUNGE Xtra

Lounge Xtra deutsch
2
Fig. 1
Fig. 2
deutsch english italiano français
AUF –ZU open –closed aperto –chiuso ouvert - fermé
Luftschieber air supply Regolazione aria Coulisseau d’entrée d’air

Lounge Xtra deutsch
3
1. TECHNISCHE DATEN ........................................................................................................................................5
2. WICHTIGE INFORMATIONEN...........................................................................................................................8
3. SO BEDIENEN SIE IHREN KAMINOFEN RICHTIG...............................................................................................9
Richtig Feuer machen......................................................................................................................................9
Heizen in der Übergangszeit..........................................................................................................................10
Hinweis bei Schornsteinbrand.......................................................................................................................10
4. DIE WICHTIGSTEN ERSATZTEILE - ÜBERSICHT...............................................................................................10
Dichtungen ....................................................................................................................................................10
Keramott........................................................................................................................................................10
Sonstiges........................................................................................................................................................10
Zubehör .........................................................................................................................................................10
Pflege.............................................................................................................................................................10
Reinigung.......................................................................................................................................................10
1. TECHNICAL DATA...........................................................................................................................................12
2. IMPORTANT INFORMATION..........................................................................................................................15
3. CORRECT OPERATION OF YOUR STOVE.........................................................................................................16
Making a fire..................................................................................................................................................16
Heating in-between seasons .........................................................................................................................17
Chimney fire ..................................................................................................................................................17
4. THE MOST IMPORTANT SPARES—OVERVIEW...............................................................................................17
Keramott........................................................................................................................................................17
Gaskets ..........................................................................................................................................................17
Other parts ....................................................................................................................................................17
Accessories ....................................................................................................................................................17
Maintenance..................................................................................................................................................17
Cleaning .........................................................................................................................................................17
1. DATI TECNICI..................................................................................................................................................19
2. INFORMAZIONI IMPORTANTI........................................................................................................................22
3. PERUNUSOCORRETTODELLAVOSTRASTUFA-CAMINETTO...............................................................................................23
Per una corretta accensione..........................................................................................................................23
Il riscaldamento durante le mezze stagioni...................................................................................................24
Autocombustione della canna fumaria .........................................................................................................24
4. PROSPETTO DEI RICAMBI PRINCIPALI............................................................................................................24
Keramott........................................................................................................................................................24
Guarnizioni.....................................................................................................................................................24
Altre parti.......................................................................................................................................................24
Accessori........................................................................................................................................................24

Lounge Xtra deutsch
4
Pulizia.............................................................................................................................................................24
Funzionamento con presa d'aria esterna..............................................................................................................25
1. CARACTÉRISTIQUES TECHNIQUES .................................................................................................................26
2. INFORMATIONS IMPORTANTES ....................................................................................................................29
3. POUR BIEN UTILISER VOTRE POÊLE...............................................................................................................30
Pour bien faire du feu....................................................................................................................................30
Chauffer à la mi-saison ..................................................................................................................................31
Information en cas d’incendie dans le conduit .............................................................................................31
4. PRINCIPALES PIÈCES DÉTACHÉES...................................................................................................................31
Céramique réfractaire ...................................................................................................................................31
Joints..............................................................................................................................................................31
Autres ............................................................................................................................................................31
Accessoires ....................................................................................................................................................31
Entretien........................................................................................................................................................31
Nettoyage ......................................................................................................................................................31
GARANTIE / GUARANTEE / GARANZIA / GARANTIE ..............................................................................................33
DATENVERARBEITUNG / DATA PROCESSING / TRAITEMENT DES DONNÉES / ELABORAZIONE DEI DATI ............37
INBETRIEBNAHMEPROTOKOLL / START UP LOG / PROTOCOLE DE MISE EN SERVICE / PROTOCOLLO DI MESSA IN
SERVIZIO ................................................................................................................................................................41

Lounge Xtra deutsch
5
1. TECHNISCHE DATEN
Als Kaminofen der Bauart 1 ist ein Anschluss an einen
bereits mit anderen Öfen und Herden für feste Brennstoffe
belegten Schornstein möglich, sofern die
Schornsteinbemessung gemäß DIN 4705, Teil 3, dem
nicht widerspricht.
η
TECHNISCHE DATEN
Höhe
1519 mm
Breite
840 mm
Tiefe
421 mm
Gewicht Lounge
198 kg
Gewicht Lounge Xtra Stahlmantel
338 kg
Rauchrohrabgang Durchmesser
150 mm
Nennwärmeleistung lt. EN13240
8 kW
Maximale Heizleistung
11 kW
Kleinste Heizleistung
4 kW
Raumheizvermögen (abhängig
von der Hausisolierung)
98 - 255 m
Abgaswerte für die Mehrfachbelegung des Schorn-steines
nach DIN 4705, Teil 3 bzw. zur Bemessung des
Schornsteines nach DIN 4705, Teil 2
Abgasmassenstrom
geschlossen
6,5 g/s
Abgastemperatur
geschlossen
330 °C
Mindestförderdruck bei
Nennwärmeleistung (Nwl)
geschlossen
12 Pa
bei 0,8facher Nwl
10 Pa
Technische und optische Änderungen, Satz- und Druckfehler vorbehalten.

Lounge Xtra deutsch
6
η

Lounge Xtra deutsch
7
η
η
7Hier sind Angaben nur zum bevorzugten Brennstoff zu machen

Lounge Xtra deutsch
8
2. WICHTIGE INFORMATIONEN
Die Informationen in diesem Handbuch sind allgemeiner
Natur. Nationale und europäische Normen, örtliche und
baurechtliche Vorschriften sowie feuerpolizeiliche
Bestimmungen sind einzuhalten.
Allgemeine Sicherheitshinweise
zum Betrieb Ihres Kaminofens
•Lesen Sie vor der Inbetriebnahme des Ofens das
gesamte Handbuch gründlich durch und beachten Sie die
Warnhinweise.
•Der Hersteller erklärt: Die Mehrfachbelegung des
Schornsteins ist möglich, sofern die örtlichen Vorschriften
eine solche Installation zulassen.
•Für den Transport Ihres Heizgerätes dürfen nur
zugelassene Transporthilfen mit ausreichender
Tragfähigkeit verwendet werden.
•Ihr Heizgerät ist nicht zur Verwendung als Leiter oder
Standgerüst geeignet.
•Beachten Sie, dass sich Oberflächen
des Kaminofens während des Betriebes
stark erwärmen. Zur Bedienung des
Kaminofens empfehlen wir die
Benützung des Schutzhandschuhs.
Machen Sie Kinder auf diese Gefahren
aufmerksam und halten Sie sie während des Betriebes von
der Feuerstätte fern.
•Achtung –Lack ist kein Rostschutz!
•Verbrennen Sie ausschließlich das im Kapitel „saubere
Verbrennung“ angeführte, genehmigte Heizmaterial.
•Das Verbrennen oder Einbringen von leicht brennbaren
oder explosiven Stoffen, wie leere Spraydosen und dgl. in
den Brennraum, sowie deren Lagerung in unmittelbarer
Nähe Ihres Heizgerätes, ist wegen Explosionsgefahr
strengstens verboten.
•Beim Nachheizen sollen keine weiten oder leicht
brennbaren Kleidungsstücke getragen werden.
•Das Abstellen von nicht hitzebeständigen
Gegenständen auf dem Heizgerät oder in dessen Nähe ist
verboten.
•Legen Sie keine Wäschestücke zum Trocknen auf den
Ofen. Auch Wäscheständer oder dgl. müssen in
ausreichendem Abstand vom Heizgerät aufgestellt werden
–Brandgefahr.
•Der Kaminofen Lounge/Lounge Xtra ist keine
Dauerbrand-Feuerstelle.
•Beim Betrieb Ihres Heizgerätes ist das Verarbeiten von
leicht brennbaren und explosiven Stoffen im selben oder in
anschließenden Räumen verboten.
•Das Gerät ist nur mit geschlossenen Türen zu betreiben.
•Die Tür sowie alle Einstelleinrichtungen des Geräts sind
zu schließen, wenn das Gerät außer Betrieb ist.
Kaminofenaufstellung
Einzuhaltende Sicherheitsabstände
(Mindestabstände - siehe auch Typenschild)
Fig. 2
A > 800 mm
B > 100 mm/50 mm*
C > 100 mm/50 mm*
(A –nach vorne im Strahlungsbereich)
(B –seitlich)
(C –hinten)
* = nur gültig für Lounge XTRA
Bitte beachten Sie, dass der Aufstellungsraum mind. eine
Türe / ein Fenster ins Freie aufweist oder mit einem
derartigen Raum direkt verbunden sein muss. Andere
Feuerstätten und Dunstabzugshauben dürfen nicht im
Raumluftverbund mit Feuerstätten betrieben werden.
Bodentragfähigkeit
Prüfen Sie vor dem Aufstellen, ob die Tragfähigkeit der
Unterkonstruktion dem Gewicht Ihres Kaminofen standhält.

Lounge Xtra deutsch
9
Verbrennungsluft
Als Betreiber müssen Sie für ausreichende
Verbrennungsluft sorgen. Bei abgedichteten Fenstern und
Türen kann es sein, dass die Frischluftzufuhr nicht mehr
gewährleistet ist bzw. das Zugverhalten des Ofens
beeinträchtigt wird. Ggf. muss für eine zusätzliche
Frischluftzufuhr gesorgt werden. Bitte befragen Sie Ihren
Fachhändler. Stellen Sie sicher, dass
Verbrennungsluftöffnungen nicht verschlossen sind!
Rauchrohranschluss
Für den Anschluss der Rauchrohre an den Schornstein gibt
es zu Ihrer eigenen Sicherheit strenge Richtlinien. Ihr
Kaminofen-Fachhändler kennt diese. Beauftragen Sie
daher unbedingt Ihren Fachhändler mit dem
Rauchrohranschluss.
3.SO BEDIENEN SIE IHREN KAMINOFEN RICHTIG
Zugelassene Brennstoffe
Trockenes, gut abgelagertes, naturbelassenes Holz
(Hartholz bevorzugt), Holzbriketts.
Maximale Brennstoffmenge
Maximal aufzugebende Brennstoffmenge: 2,4 kg Holz.
Größere Brennstoffmengen können zu Überhitzung und
Beschädigungen am Ofen führen!
Saubere Verbrennung
Das Brennholz muss trocken (rel. Holzfeuchte < 15 %) und
unbehandelt sein. Außerdem muss die richtige
Brennholzmenge verbrannt werden, um eine saubere,
emissionsarme Verbrennung zu erreichen.
Inbetriebnahme
Während der ersten 3-4 Abbrandzyklen - bei
Nennwärmeleistung - kann es zu Geruchsentwicklung
kommen und der Lack ist noch nicht ausgehärtet.
Richtig Feuer machen
Für den richtigen und sicheren Betrieb der Feuerstätte ist
darauf zu achten, dass der Schornstein den erforderlichen
Förderdruck aufbaut. Dies muss besonders bei jeder
Erstinbetriebnahme (z.B. nach der Sommerzeit) und in der
Übergangszeit (z.B. bei starkem Wind) kontrolliert werden.
Wenn nicht genügend Förderdruck vorhanden ist, dann
können zunächst Papier oder Weichholzspäne verbrannt
werden, um Ofen und Kamin auf Temperatur zu bringen.
Die Lufteintrittsöffnung des Kaminofens darf nicht
verschlossen werden.
Rost reinigen, bei Bedarf Aschekasten entleeren (Vorsicht
auf Glutstücke).

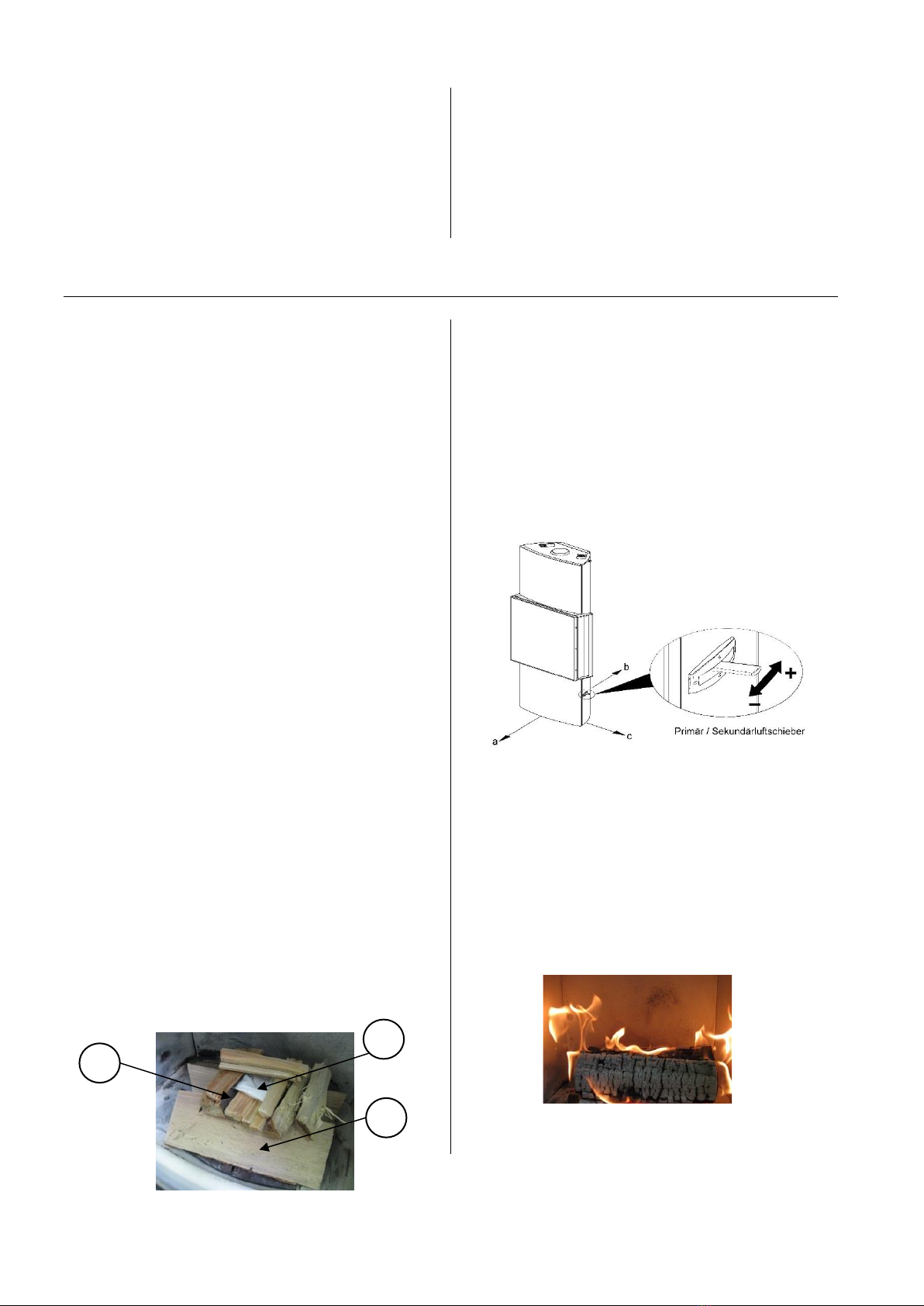

Regler für Verbrennungsluft ganz öffnen (Stellung „AUF“ in
Fig. 2, siehe auch Fig. 4).
Legen Sie 2 –3 Stück Scheitholz (gesamt ca. 1,6 kg) unten
quer in den Feuerraum (1), mit ausreichend Abstand
zueinander (mind. 2 cm). Darüber kommen ca. 0,8 kg
Weichholzspäne (2). Darauf legen Sie in die Mitte eine
Anzündhilfe (3) und zünden diese an. (siehe Fig. 3)
Schließen Sie die Türe!
Am besten diese erste Holzauflage ohne Änderung der
Luftschieberstellung abbrennen lassen.
Wenn nur noch Grundglut vorhanden ist (keine Flammen
mehr), dann können Sie, falls gewünscht, wieder eine
Auflage Scheitholz (ca. 2,4 kg) nachlegen.
Beim Nachlegen gehen Sie prinzipiell wie beim Anheizen
vor: Luftregler auf „AUF“ stellen, Ofentüre vorsichtig öffnen,
Holz nachlegen, Türe schließen.
Fig. 4: Luftschieber
Sobald nach einigen Minuten die Holzscheite rundherum
gut brennen (helle, hohe Flammen –siehe Fig. 5), können
Sie nun mit dem Luftschieber die Heizleistung regulieren
(Regler auf Maximalstellung „AUF“ = maximale
Heizleistung), die Flammen sollten aber immer gelb und nie
blau bzw. mit schwarzen Flammenspitzen brennen (sonst
wieder mehr Luft zuführen) –siehe Fig. 4. Während des
Abbrands die Luftzufuhr nicht gänzlich schließen.
(Verpuffungsgefahr!)
Die Feuerraumtüre darf nur zur Brennstoffaufgabe oder
zum Entaschen geöffnet werden und ist danach wieder zu
schließen.
Fig. 5. Flammenbild
Symbolabbildungen
1
2
3
Fig. 3: Vor dem Anzünden

Lounge Xtra deutsch
10
Heizen in der Übergangszeit
In der Übergangszeit, d.h. bei höheren
Außentemperaturen, kann es bei plötzlichem
Temperaturanstieg zu Störungen des Schornsteinzuges
kommen, so dass die Heizgase nicht vollständig
abgezogen werden. Die Feuerstätte ist dann mit
geringeren Brennstoffmengen zu befüllen und bei weiter
geöffnetem Luftregler so zu betreiben, dass der
vorhandene Brennstoff schneller (mit Flammentwicklung)
abbrennt und dadurch der Schornsteinzug stabilisiert wird.
Hinweis bei Schornsteinbrand
Wird falscher oder zu feuchter Brennstoff verwendet, kann
es aufgrund von Ablagerungen im Schornstein zu einem
Schornsteinbrand kommen. Verschließen Sie sofort alle
Luftöffnungen am Kamin und informieren Sie die
Feuerwehr.
Nach dem Ausbrennen des Schornsteins diesen vom
Fachmann auf Risse bzw. Dichtheit überprüfen lassen.
4.DIE WICHTIGSTEN ERSATZTEILE - ÜBERSICHT
Dichtungen
Bezeichnung
Nr.-
Skizze
Artikelnr.
Flachdichtung 8 mm x 2 mm (2,8 m)
15
710096
Flachdichtung 8 mm x 2 mm (2,8 m)
16
710096
Dichtung oval 17 mm x 8 mm (2,5 m)
17
718542
Keramott
Bezeichnung
Nr.-
Skizze
Artikelnr.
Keramottboden links
1
717651
Keramottboden hinten
2
717654
Keramottboden rechts
3
717652
Keramottboden vorne
4
717653
Keramott Seite
5
717699
Keramott Rückwand
6
717655
Keramott-Zugplatte 2
7
717659
Keramott Zugplatte 1
8
717658
Keramott-Holzfänger links
9
717656
Keramott-Holzfänger rechts
10
717657
Sonstiges
Bezeichnung
Nr.-
Skizze
Artikelnr.
Lounge Tür kpl.
11
717630
Lounge Türverschluss
12
717640
Lounge Türglas
13
717635
Lounge Innenglas
14
717695
Ofenlack
--
650002
Glasreiniger 0,5l
--
640070
Zubehör
Bei Ihrem Fachhändler erhalten Sie Bodenplatten aus Glas oder Stahl, Kaminbestecke oder Pflegemittel.
WICHTIG:Lassen Sie defekte Teile ausschließlich von Ihrem Kaminofenfachhändler austauschen. Damit ist
gewährleistet, daß Ihr Kaminofen sicher und funktionstüchtig ist und bleibt.
Die Feuerstätte darf nicht verändert werden.
Pflege
Zur Glasreinigung verwenden Sie bitte ein Spezialprodukt wie Thermohit Glasreiniger. Lackierte Oberflächen dürfen nur
mit einem Tuch (ev. feucht) gereinigt werden. Für Edelstahloberflächen gibt es ebenfalls Spezialreiniger.
Nur intakte Dichtungen gewährleisten die einwandfreie Funktion Ihres Kaminofens!
Reinigung
Der Kaminofen, Rauchgaswege und Rauchrohre sollten jährlich –evtl. auch öfter, z.B. nach der Reinigung des
Schornsteines –nach Ablagerungen untersucht und ggf. gereinigt werden. Der Schornstein muss ebenfalls regelmäßig
durch den Schornsteinfeger gereinigt werden. Über die notwendigen Intervalle gibt Ihr zuständiger
Schornsteinfegermeister Auskunft. Der Kaminofen sollte jährlich durch einen Fachmann überprüft werden.
Nummerierung Keramott =
Einbaureihenfolge!

Lounge Xtra deutsch
11
5.AUSSTATTUNGSMERKMALE LOUNGE/LOUNGE XTRA
Xtra Wärmespeichertechnologie
Das Modell Lounge Xtra ist mit der einzigartigen Xtra Wärmespeichertechnologie ausgerüstet. Diese basiert auf dem
patentierten Heat Memory System, aber auch auf der speziellen Rauchgasführung und der regelbaren bzw. sogar
absperrbaren Konvektionsluft. Somit wird ein schnelles Heizsystem mit außergewöhnlicher Wärmespeicherung
kombiniert.
Die Konvektionsluft können Sie nach Bedarf mit dem dazugehörigen Regler (siehe Abbildung) steuern. Je mehr die
Konvektionsluftöffnungen im Deckel offen sind, desto schnellere, aber kürzer anhaltende Wärme erreichen Sie. Dagegen
führt ein geschlossener Deckel zu langsamerer Erwärmung und längerer Wärmeabgabe.
Unser Tipp: Während das Feuer brennt die Konvektionsluft offen lassen und danach schließen, um eine lange,
gleichmäßige Wärmeabgabe zu erreichen.
Selbstverriegelung bei Tür
Um eine korrekte Verriegelung zu gewährleisten, ist es notwendig, die Tür bei einem Öffnungswinkel von min. 30°
selbstständig in den Verschluss fallen zu lassen.
Raumluftunabhängiger Betrieb
Das Modell Lounge/LoungeXtra ist als raumluftunabhängiger Kaminofen durch das Deutsche Institut für Bautechnik
allgemein bauaufsichtlich zugelassen Wird die Verbrennungsluft mittels dichter Leitung mit Absperrvorrichtung vom
Freien direkt der Feuerstätte zugeführt, so darf der Ofen auch in Nutzungseinheiten mit mechanischen Be- oder
Entlüftungen betrieben werden.
Wird der Kaminofen auf diese Art genutzt, ist jedoch die Mehrfachbelegung eines Schornsteins nicht zulässig.
Die DIBT Prüfung gilt für Deutschland.
Problem
Grund
Lösung
Glasscheibe verrußt zu schnell
schlechter Kaminzug
Grundsätzlich: von Zeit zu Zeit (je nach Gebrauch)
muss jede Glasscheibe mit Austroflamm
Glasreiniger gereinigt werden
Klärung mit Schornsteinfeger (ev. Schornstein
verlängern/Zugmessung)
falsche Bedienung des Luftreglers
Unbedingt gemäß Bedienungsanleitung den
Luftregler bedienen (wenn Sekundärluft
geschlossen ist, verrußt die Glasscheibe sehr
schnell)
zu große Holzscheite
Menge lt. Bedienungsanleitung einhalten
Betriebstemperatur wurde nicht
erreicht
Mehr Brennstoff, trockenes Holz (< 15 %
Restfeuchte) verwenden, Luftregulierung beachten
Ofen zieht nicht ordentlich
Kaminzug unzureichend
Klärung mit Schornsteinfeger (ev. Schornstein
erhöhen/Zugmessung
Ofen ist innerlich verrußt
Mehr Brennstoff, trockenes Holz (< 15 %
Restfeuchte) verwenden, Luftregulierung beachten
Ofen riecht stark und raucht
außen
Einbrennphase des Lacks
In den ersten Heizzyklen riecht der Lack!
Ofen ist verstaubt/verschmutzt
Reinigen vor der Saison!
Rauchgasaustritt beim
Nachlegen und während der
Heizphase
Zu geringer Schornsteinzug,
Rauchrohranschluss undicht
Verbindungsstellen überprüfen und ggf. neu
abdichten
Schornsteinzug überprüfen, Bedienung
überprüfen –Bedienvideo zu finden unter:
http://www.austroflamm.com/de/Video/index.html
Tür geöffnet, bevor auf Grundglut
abgebrannt
Erst nachlegen, wenn nur noch Grundglut
vorhanden (keine sichtbaren Flammen mehr)

Lounge Xtra english
12

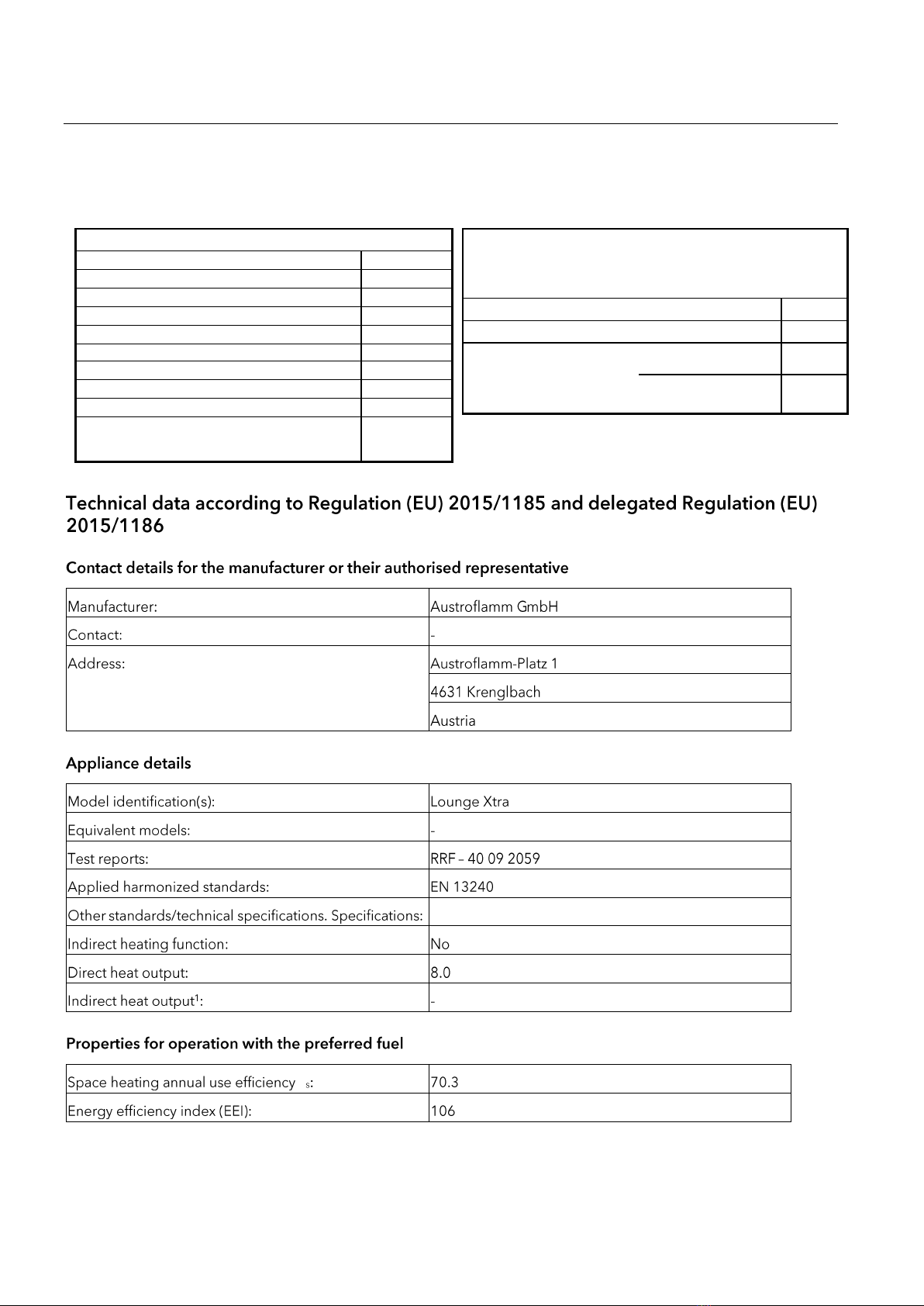

1.TECHNICAL DATA
As a stove of construction type 1, it is possible to connect it
to the chimney together with an exisiting other stove or
another hearth for solid fuels, as long as the chimney
dimensioning complies with DIN 4705, Part 3.
TECHNICAL DATA
Height
1519 mm
Width
840 mm
Depth
421 mm
Weight Lounge
198 kg
Weight Lounge Xtra
338 kg
Flue pipe outlet diameter
150 mm
Nominal thermal output (EN 13240)
8 kW
Maximum thermal capacity
11 kW
Smallest heating capacity
4 kW
Room heating capacity (depending on
building insulation)
98 - 255 m³
Exhaust values for multiple use of the chimney in
accordance with DIN 4705, Part 3 and for the calculation
of the chimney measurements in accordance with DIN
4705, Part 2
Fluegas mass flow
closed
6,5 g/s
Fluegas temperature
closed
330 °C
Minimum feed pressure
Nominal thermal output
closed
12 Pa
at 0.8 times n. ther.
outp.
10 Pa
η
Subject to technical and optical modifications. Formatting and printing errors excepted.

Lounge Xtra deutsch
13
η

Lounge Xtra deutsch
14
η
η
7Specifications must be made here for the preferred fuel only.

Lounge Xtra deutsch
15
2.IMPORTANT INFORMATION
The installation and operation information given here is of
general nature. National and European standards, local and
building regulations as well as fire prevention laws must be
observed during the operation of the stove.
General safety instructions for the
operation of your stove
•Thoroughly read the entire manual before starting up
your stove and observe the caution notices.
•The manufacturer states: Multiple use of the chimney is
possible, provided that local regulations permit such an
installation.
•Your heating unit must not be moved without approved
means of transport with sufficient load-bearing capacity.
•Your heating unit is not suitable to be used as a stand or
as a ladder.
•Please keep in mind that your stove’s
surface heats up considerably during
operation. We therefore recommend
wearing a safety mitten when operating
your stove.
•Attention –stove varnish is no rust prevention!
•Make your children aware of this particular danger and
keep them at a distance from the heating unit whenever it
is in operation.
•Only burn approved fuels and materials listed in the
chapter “Clean Burning”.
•The burning or placing of flammable or explosive
materials, like empty spray cans, etc. into the firebox as well
as the storage of such materials in the immediate vicinity of
your heating unit is strictly forbidden due the danger of
explosion.
•Do not wear loose or flammable clothing when adding
fuel to the fire.
•Placing non-heat-resistant objects on the heating unit or
in the vicinity of the heating unit is forbidden.
•Do not lay laundry onto the stove for drying. Laundry
hung up to dry must be kept at a safe distance from the
stove because of the danger of fire.
•The woodstove Lounge/Lounge Xtra is not suitable for
long term heating.
•During the operation of your heating unit it is forbidden
to use flammable or explosive materials in the same or an
adjacent room to the one in which your heating unit is
located.
•The appliance must be operated with the stove door
closed.
•The stove door and all fittings for adjusting the stove
must be closed, if the appliance is out of use.
Setting up your stove
Required safety distances (Minimum distances –
see name plate - in Fig. 2)
A > 800 mm
B > 100 mm/50 mm*
C > 100 mm/50 mm*
(A–toward the front in the radiated area)
(B–to the side)
(C–to the back)
* = only valid for Lounge XTRA
Make sure that the room in which the stove is set up has at
least one door or window into the outside or is directly
adjacent to such a room. Other fireplaces and extractor
hoods must not be operated in the same room as the stove.
Floor load capacity
Make sure that the load capacity of the supporting
construction is sufficient to carry the weight of the entire
unit, before the heating unit is installed.

Lounge Xtra english
16
Combustion air
Being the user of the stove you must take care of a sufficient
combustion air supply. Sealed-up windows and doors may
not allow a sufficient combustion air supply or disturb the
draught behaviour of your stove. Please ensure the
additional supply of fresh combustion air if necessary. For
details please consult your specialist retailer. Make sure that
the combustion air intakes are not blocked!
Stove pipe connection
For your own safety stringent laws apply for connecting the
stove pipes to the chimney. Your professional dealer or
distributor knows these laws. Please have your certified
retailer carry out the connection of your stove.
3.CORRECT OPERATION OF YOUR STOVE
Approved fuels
Dry, well cured and natural wood (hardwood preferred),
wood briquettes.
Maximum amount of fuel
Maximum amount of fuel to be added: 2,4 kg wood. Larger
amounts of fuel can lead to overheating and thus damage
the stove.
Clean burning
The wood must be dry (relative wood moisture < 15%) and
untreated and the right amount of wood must be burned in
order to ensure a clean fire that releases only small amounts
of emissions.
Startup procedures
During the first 3-4 operations - at nominal heat output - there
may be some odour development and the varnish has not yet
hardened.
Making a fire
For the correct and safe operation of your stove please pay
attention of the chimney developing the necessary feed
pressure. This must especially be considered before the
initial operation (or e.g. after the summer heating break)
and during the mid-season heating periods (e.g. at strong
wind, etc.).
If there is not enough feed pressure, please light only some
paper or small kindling first, in order to “warm up” the stove
and the chimney.
The air inlet must not be covered or closed.
Clean grate, empty ash drawer if necessary (watch out for
ambers!)!
Position the lever for the combustion air to the open (“AUF”)
position (see fig. 2 and 4).
Place 2-3 logs (approx. 1,0 kg in total) crossways in the
combustion chamber (1) with sufficient distance from each
other (min. 2 cm), on top of that place some softwood
chippings (0,3 kg) (2) and some ignition aid and light. (3)
(see fig. 3)
Close the door!
We recommend to let the first load burn down without
changing the air lever position.
As soon as no visible flames are left (only embers in the
combustion chamber), you can put another load of
logs (max. 1,3 kg) in the combustion chamber if desired.
.
When reloading the stove please repeat the procedure as
mentioned under “first lighting”: air lever position on “AUF”
(= open), open door carefully, place logs, close door.
Fig. 4: air knob
After a few minutes, when the logs burn well on all sides
(bright, high flames –see fig. 5), you can adjust the heat
output with the air lever (lever on open position “AUF” =
maximum heat output), the flames should be yellow and
never look blueish or have black tips (otherwise add more
air) –see fig. 4. Never close air supply completely during
operation. (danger of flash-fire!)
The stove door may be opened only for refuelling or
disposing of ashes and is to be closed again afterwards.
symbol figures
symbol figures
Figure 5
symbol figures
2
1
3
Figure 3:ignite the
fire

Lounge Xtra english
17
Heating in-between seasons
Heating the stove in between seasons, when the outside
temperatures are higher, the flue gases may not be able to
escape completely and this may lead to disturbances in the
chimney draught, especially if the temperatures are rising
suddenly. The stove has to be charged with less wood then
and the primary air has to be increased so that the wood can
burn down faster (with visible flames) and thus the chimney
draught can stabilize.
Chimney fire
A chimney fire may occur, due to sooting and deposits in the
chimney, if wrong or humid fuel is used. In case of a chimney
fire close all air inlets on the fireplace/chimney immediately
and call the fire brigade. Please have an expert inspect your
chimney for cracks and air-tightness after the burning out of
the chimney.
4.THE MOST IMPORTANT SPARES—OVERVIEW
Keramott
Gaskets
Description
Nr.
drawing
Part number
Flat gasket 8 x 2 mm (2,8m)
15
710096
Flat gasket 8 x 2 mm (2,8m)
16
710096
Gasket 17 x 8 mm (2,5m)
17
718542
Other parts
Accessories
You can obtain floor plates of glass or steel, fireplace utensils or care products from your certified dealer.
IMPORTANT:Have defective parts replaced by your certified dealer. This will guarantee that your stove functions
properly and safely.
The fireplae must not be attered.
Maintenance
To clean the glass, please use a specialised product such as Thermohit glass cleaner. Lacquered surfaces are to be cleaned
only with a cloth (may be damp). Special cleaning agents should also be used for stainless steel surfaces.
Only gaskets in good order ensure the proper function of your stove!
Cleaning
The stove, flue outlets and smoke pipes should be cleaned and inspected for deposits every year –if necessary more often,
e.g. after the cleaning of the chimney. The chimney also has to be cleaned regularly by the chimneysweeper. Your
chimneysweeper will inform you of the necessary inspection intervals. An expert should inspect the stove annually.
Description
Nr.
drawing
Part number
Bottom Keramott left
1
717651
Bottom Keramott centre
2
717654
Bottom Keramott right
3
717652
Bottom Keramott front
4
717653
Lateral Keramott
5
717699
Rear Keramott
6
717655
Keramott baffle plate 2
7
717659
Keramott baffle plate 1
8
717658
Keramott wood retainer left
9
717656
Keramott wood retainer right
10
717657
Description
Nr.
drawing
Part number
Door complete
11
717630
Door handle complete
12
717640
Door glass
13
717635
Door glass inside
14
717695
Stove lacquer
--
650002
Glass cleaner ½ litre
--
640070
Keramott numbering = installation
instructions!

Lounge Xtra english
5.LOUNGE/LOUNGE XTRA Accessories
Xtra heat storing technology
The model Lounge Xtra has been equipped with the unique Xtra heat storing technology. This technology is based on the
patented Heat Memory System, but also on the special flue gas guidance and the convection air which can be regulated
or shut off completely. Consequently a fast heating system is being combined with an extraordinarily efficient heat storing.
The convection air can be regulated according to demand with the attached lever (see picture). The more the convection
air outlets of the top plate are open, the faster heat but less heat storing can be reached. A closed top plate will however
lead to slow heat and longer heat storing.
Our hint: while the fire still burns let the convection air outlets open; close them after the fire has burnt down in order to
reach a steady heat emission.
Self-locking door mechanism
In order to ensure a correct self-locking door mechanism it is necessary, to let the door fall into the lock with an opening
angle of min. 30 °.
Operation with external air supply
The German institute for constructional engineering (DIBT) has given the Lounge/LoungeXtra the general technical
approval for operation with external air supply. If the combustion air is being supplied directly to the furnace by an air-tight
pipe including closing mechanism from the outside, then the stove may be used in residential property with mechanical
ventilation.
If the stove in being used like that, a multiple stove installation on the same chimney is forbidden.
This stove has been approved by the German DIBT.
problem
possible reason
solution
door glass gets sooty too fast
bad chimney draught
generally: door glasses must be cleaned with
Austroflamm glass cleaner from time to time
(depending on the frequency of use)
contact your chimney sweep (elongate
chimney/draught metering)
incorrect use of the combustion
air supply lever
please operate air lever according to user's
instructions (if secondary air is closed, the door glass
soots rather fast)
wood logs are too large
keep to the max. fuel quantity according to user's
instruction
operating temperature was not
reached
more fuel, use dry wood (< 15 % residual moisture),
attend air regulation
stove does not get enough
combustion air
chimney draught not sufficient
contact your chimney sweep (elongate
chimney/draught metering)
stove is sooted inside
more fuel, use dry wood (< 15 % residual moisture),
attend air regulation
stove smells strongly and
there is smoke on the outside
surface
baking phase of the varnish
there may be some odour development during the
first operations
stove is dusty/dirty
cleaning before the heating season starts!
exhaust gas emission while
putting more wood on the fire
and during operation
chimney draught no sufficient,
flue pipe connection leaky
inspect joints and seal up again if necessary
check chimney draught, examine operating - for info
video follow:
http://www.austroflamm.com/de/Video/index.html
the stove door was opened
before the wood has burnt
down to embers
put more fuel wood into the combustion chamber
only if there are only embers left (no more visible
flame)

Lounge Xtra italiano
19
1.DATI TECNICI
Questa stufa-caminetto (Kaminofen del tipo Bauart 1) è
adatta per essere collegata ad una canna fumaria già
utilizzata per altre stufe o fonti di calore che impiegano
combustibili solidi, se le dimensioni della canna fumaria lo
consentono (norma DIN 4705, Parte 3).
DATI TECNICI
Altezza
1519 mm
Larghezza
840 mm
Profondità
421 mm
Peso Lounge
198 kg
Peso Lounge Xtra
338 kg
Diametro uscita fumi
150 mm
Rendimento nominale (secondo EN
13240)
8 kW
Rendimento massimo
11 kW
Rendimento minimo
4 kW
Volume riscaldabile (dipende dalle
condizioni di isolamento dellábitazione)
98 - 255m³
Valori delle emissioni per allacciamento multiplo alla
canna fumaria (secondo norma DIN 4705, Parte 3) e per il
calcolo delle dimensioni della canna fumaria (secondo
DIN 4705, Parte 2)
Flusso fumi
chiuso
6,5 g/s
Temperatura fumi
chiuso
330 °C
Depressione minima con
rendimento nominale (r.nom.)
chiuso
12 Pa
Con potenza calorifica nominale
di 0,8 volte
con r.nom. di
0,8 volte
10 Pa

Lounge Xtra italiano

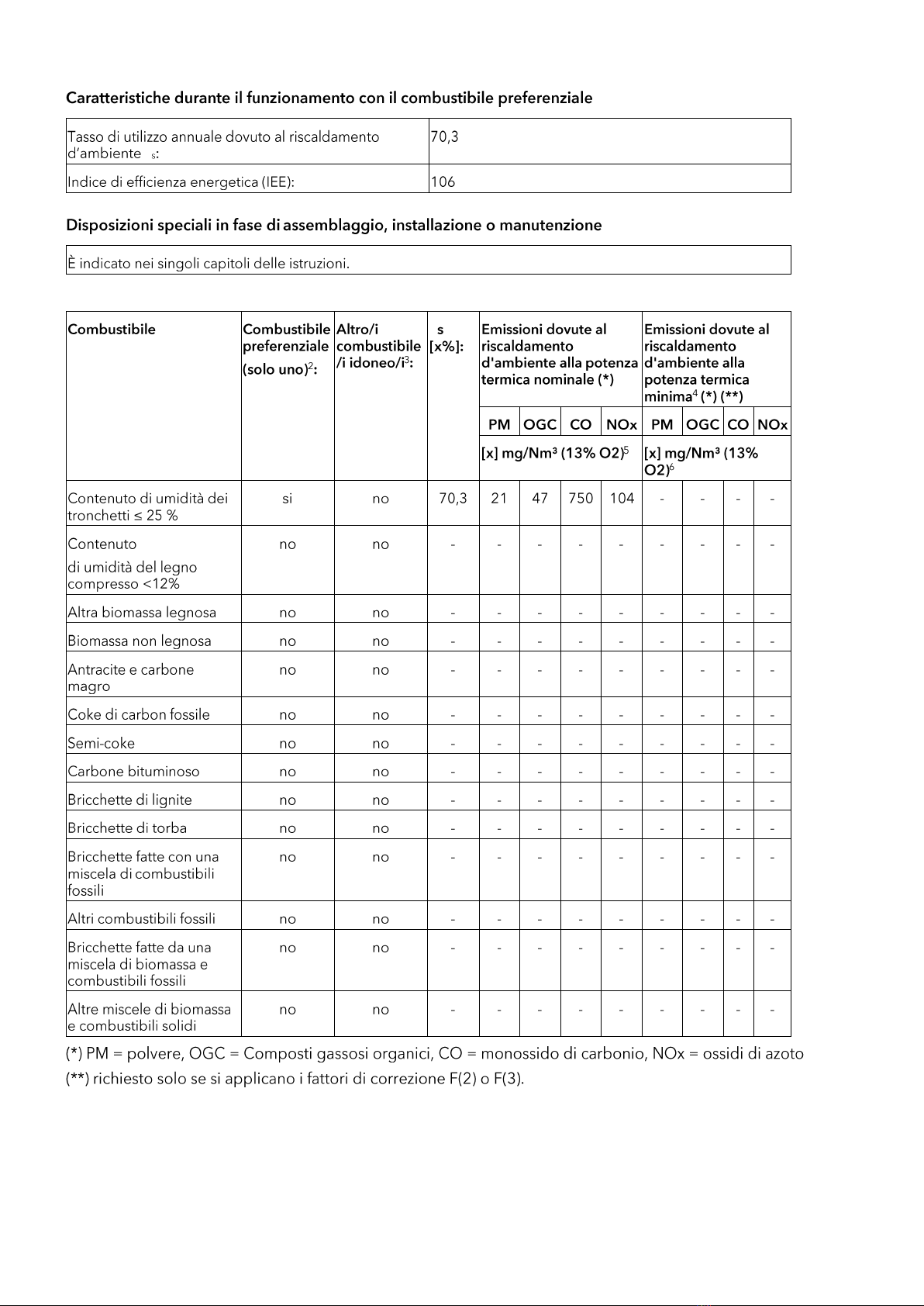

η
η
