Austro Flamm KOKO User manual

Benutzerhandbuch / manual / manuale / manuel
Fig. 1
Benutzerhandbuch / manual / manuale / manuel
KOKO

deutsch english italiano français
AUF – ZU open – closed aperto – chiuso ouvert - fermé
Sekundärluftschieber secondary air supply Regolazione aria secondaria Coulisseau d’entrée d’air second.
Primärluftschieber primary air supply Regolazione aria primaria Coulisseau d’entrée d’air primaire
deutsch english italiano français
Inhalt Contents Indice sommaire
1. Techn. Daten 1 1. Techn. data 4 1. Dati tecnici 7 1. Caractéristiques 10
2. Wichtige Informationen 1 2. Important information 4 2. Informazioni importanti 7 2. Infos importantes 10
3. So bedienen Sie Ihren 3. Correct operation 3. Per un uso corretto della 3. Bien utiliser votre
Kaminofen richtig 2 of your stove 5 vostra Kaminofen 8 poêle 11
4. Die wichtigsten 4. The most important 4. Prospetto dei ricambi 4. Principales pièces
Ersatzteile - Übersicht 3 spare parts - overview 6 principali 9 détachées 12
Garantie 13 Guarantee 13 Garanzia 14 Garantie 14
Fi
g
. 1
Fi
g
. 2

Koko 1deutsch
1. TECHNISCHE DATEN
Als Kaminofen der Bauart 1 ist ein Anschluß an
einen bereits mit anderen Öfen und Herden für
feste und flüssige Brennstoffe belegten
Schornstein möglich, sofern die
Schornsteinbemessung gemäß DIN 4705, Teil 3,
dem nicht widerspricht.
TECHNISCHE DATEN
Höhe 1148 mm
Breite 546 mm
Tiefe 427 mm
Gewicht mit Stahlmantel 152 k
g
Rauchrohrab
g
an
g
Durchmesser 150 mm
Nennwärmeleistun
g
lt. EN 13240 6 kW
Maximale Heizleistung 8 kW
Kleinste Heizleistung 3,5 kW
Raumheizvermögen (abhängig
von der Hausisolierung)
50 -
130 m³
Abgaswerte für die Mehrfachbelegung des Schorn-
steines nach DIN 4705, Teil 3 bzw. zur Bemessung
des Schornsteines nach DIN 4705, Teil 2
Abgasmassenstrom geschlossen 8,5 g/s
Abgastemperatur geschlossen 285 °C
Mindestförderdruck bei
Nennwärmeleistung (Nwl)
geschlossen 0,12 mbar
bei 0,8facher
Nwl
------ mbar
2. WICHTIGE INFORMATIONEN
Die Informationen in diesem Handbuch sind
allgemeiner Natur. Nationale und Europäische
Normen sowie örtliche Vorschriften sind bei dem
Betrieb der Feuerstätte zu beachten.
Allgemeine Sicherheitshinweise
zum Betrieb Ihres Kaminofens
• Lesen Sie vor der Inbetriebnahme des Ofens
das gesamte Handbuch gründlich durch und
beachten Sie die Warnhinweise.
• Für den Transport Ihres Heizgerätes dürfen
nur zugelassene Transporthilfen mit ausreichender
Tragfähigkeit verwendet werden.
• Ihr Heizgerät ist nicht zur Verwendung als
Leiter oder Standgerüst geeignet.
• Durch den Abbrand von Brennmaterial wird
Wärmeenergie frei, die zu einer starken Erhitzung
der Oberfläche des Heizgerätes, der Türen, der
Tür- und Bediengriffe, der Türgläser, der
Rauchrohre und gegebenenfalls der Frontwand
des Heizgerätes führt. Die Berührung dieser Teile
ohne entsprechende Schutzbekleidung oder
Hilfsmittel wie z.B. Hitzeschutzhandschuhe oder
Betätigungsmittel (kalte Hand), ist zu unterlassen.
• Machen Sie Ihre Kinder auf diese besondere
Gefahr aufmerksam und halten Sie sie während
des Heizbetriebes vom Heizgerät fern.
• Verbrennen Sie ausschließlich das im Kapitel
„saubere Verbrennung“ angeführte genehmigte
Heizmaterial.
• Das Verbrennen oder Einbringen von leicht
brennbaren oder explosiven Stoffen, wie leere
Spraydosen und dgl. in den Brennraum, sowie
deren Lagerung in unmittelbarer Nähe Ihres
Heizgerätes, ist wegen Explosionsgefahr
strengstens verboten.
• Beim Nachheizen sollen keine weiten, oder
leicht brennbaren Kleidungsstücke getragen
werden.
• Das Abstellen von nicht hitzebeständigen
Gegenständen auf dem Heizgerät oder in dessen
Nähe ist verboten.
• Legen Sie keine Wäschestücke zum
Trocknen auf den Ofen.
• Ständer zum Trocknen von Kleidungsstücken
oder dgl. müssen in ausreichendem Abstand vom
Heizgerät aufgestellt werden - Brandgefahr.
• Beim Betrieb Ihres Heizgerätes ist das
Verarbeiten von leicht brennbaren und explosiven
Stoffen im selben oder in anschließenden Räumen
verboten.
Kaminofenaufstellung
Sicherheitsabstände (Mindestabstände)
Fig. 2
1. Zu nicht brennbaren Gegenständen:
a > 400 mm b > 100 mm c > 100 mm
2. Zu brennbaren Gegenständen und zu
tragenden Wänden aus Stahlbeton:
a > 800 mm b > 200 mm c > 200 mm
(a - nach vorne im Strahlungsbereich)
(b – seitlich, c - hinten)
Bitte beachten Sie, daß der Aufstellungsraum
mind. eine Türe / ein Fenster ins Freie aufweisen
oder mit einem derartigen Raum direkt verbunden
sein muß. Andere Feuerstätten und Dunstabzugs-
hauben dürfen nicht im Raumluftverbund mit
Feuerstätten betrieben werden.
Technische und optische Änderungen, Satz- und Druckfehler vorbehalten.

deutsch 2Koko
Bodentragfähigkeit
Prüfen Sie vor dem Aufstellen ob die Tragfähigkeit
der Unterkonstruktion dem Gewicht Ihres
Kaminofen standhält.
Rauchrohranschluß
Für den Anschluß der Rauchrohre an den
Schornstein gibt es zu Ihrer eigenen Sicherheit
strenge Richtlinien. Ihr Kaminofen-Fachhändler
kennt diese. Beauftragen Sie daher unbedingt
Ihren Fachhändler mit dem Rauchrohranschluß.
3. SO BEDIENEN SIE IHREN KAMINOFEN RICHTIG
Die erste Inbetriebnahme Ihres
Kaminofens
Ihr Kaminofen wurde mit einem
umweltverträglichen Speziallack lackiert. Die
Lackoberfläche ist bei Auslieferung Ihres Ofen
noch weich. Die Aushärtung des Lacks erfolgt bei
der ersten Inbetriebnahme. Die Lackoberfläche
darf während dieses Vorganges nicht berührt
werden. Der Kaminofen muß mindestens
1,5 Stunden stark aufgeheizt werden. Bei der
Aushärtung des Lackes können sichtbare Dämpfe
freiwerden. Öffnen Sie daher vor der ersten
Inbetriebnahme die Fenster. Dadurch können die
Dämpfe schnell abziehen.
BITTE BERÜCKSICHTIGEN SIE: Erst nach
mehreren Heizvorgängen ist der Betrieb Ihres
Kaminofens nur mehr vom heimeligen Geruch des
verbrennenden Holzes geprägt.
Zugelassene Brennstoffe
Trockenes, gut abgelagertes, naturbelassenes
Holz, Holzbriketts.
Maximale Brennstoffmenge
Maximal aufzugebende Brennstoffmenge: 1,3 kg
Holz oder 1 kg Holzbriketts.
Größere Brennstoffmengen können zu
Überhitzung und Beschädigungen am Ofen führen!
Saubere Verbrennung
Das Brennholz muß trocken (rel. Holzfeuchte
< 15 %) und unbehandelt sein und die richtige
Brennholzmenge muß verbrannt werden, um eine
saubere, emissionsarme Verbrennung zu
erreichen. Die Verfeuerung von Abfällen und
insbesondere Kunststoff ist verboten.
Richtig Feuer machen
Bereiten Sie alles zum Anheizen vor –
Weichholzspäne, Anzündhilfe (wie zB
Austroflamm-Anzünderbeutel), unbeschichtetes
Papier, Brennholz.
Öffnen Sie die Primär- und Sekundärluftzufuhr
maximal (siehe Fig. 2 „AUF“).
Öffnen Sie die Kaminofentür.
Legen Sie unbeschichtetes Papier auf den
Feuerraumboden. Legen Sie darauf eine handvoll
Weichholzspäne. Legen Sie auf diese Späne 1 – 2
Scheite Holz.

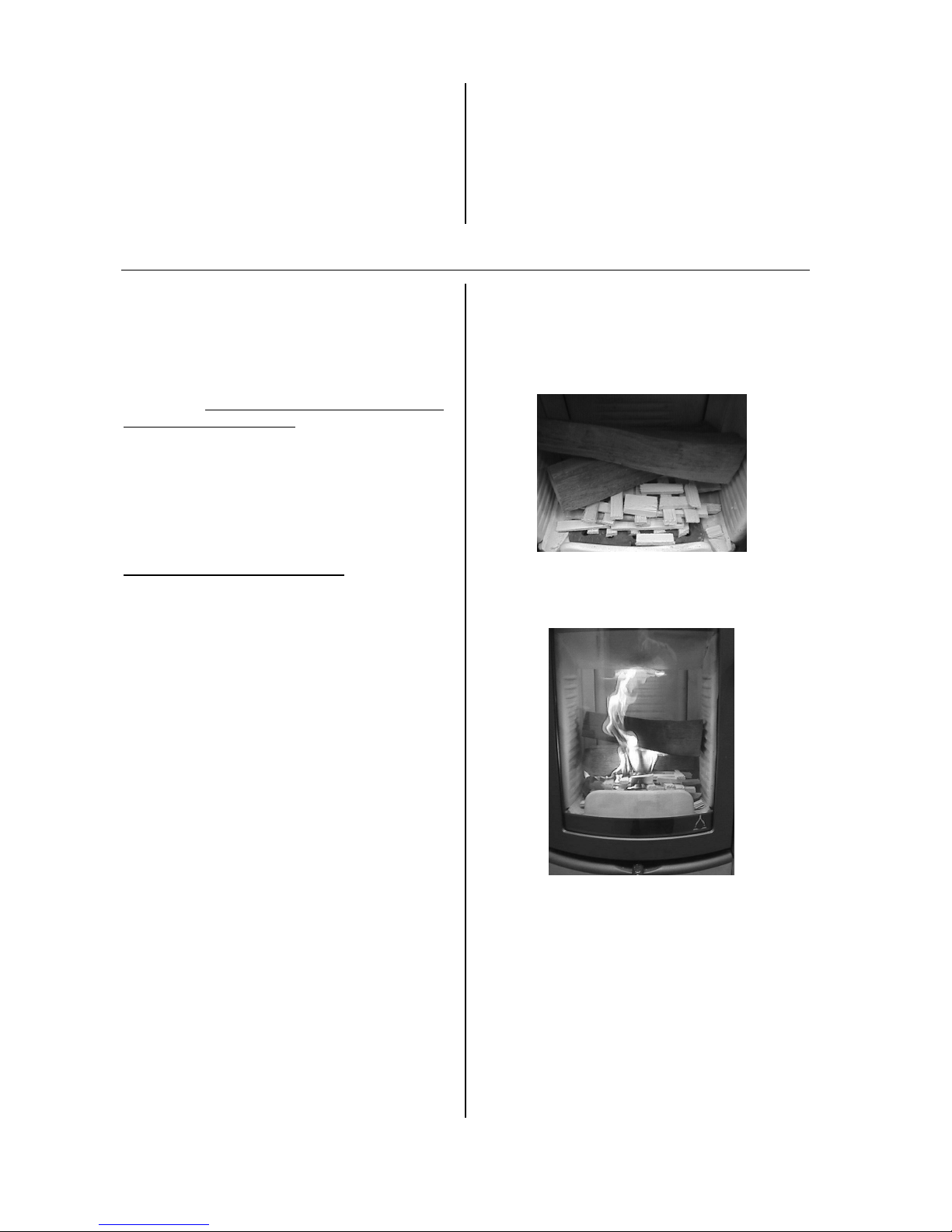

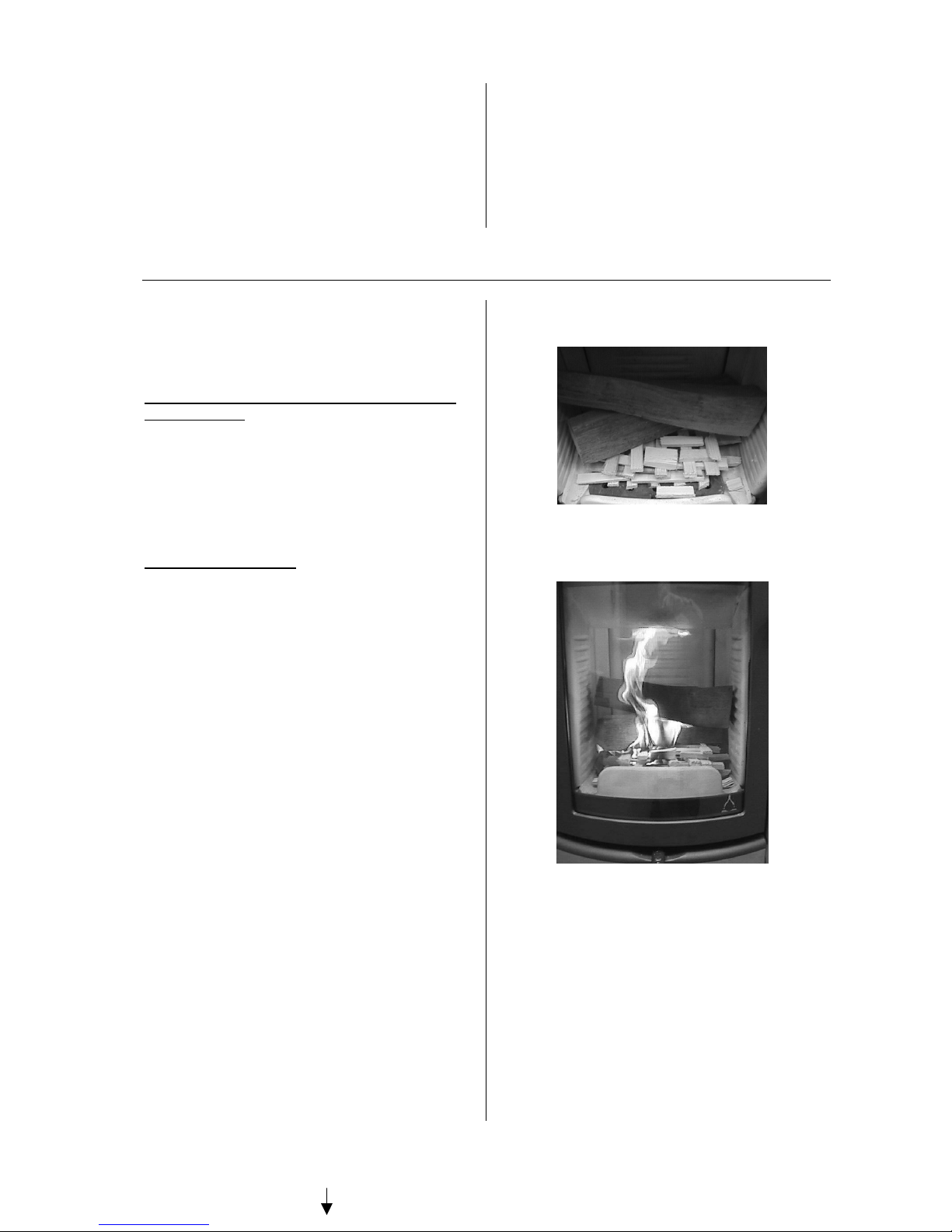

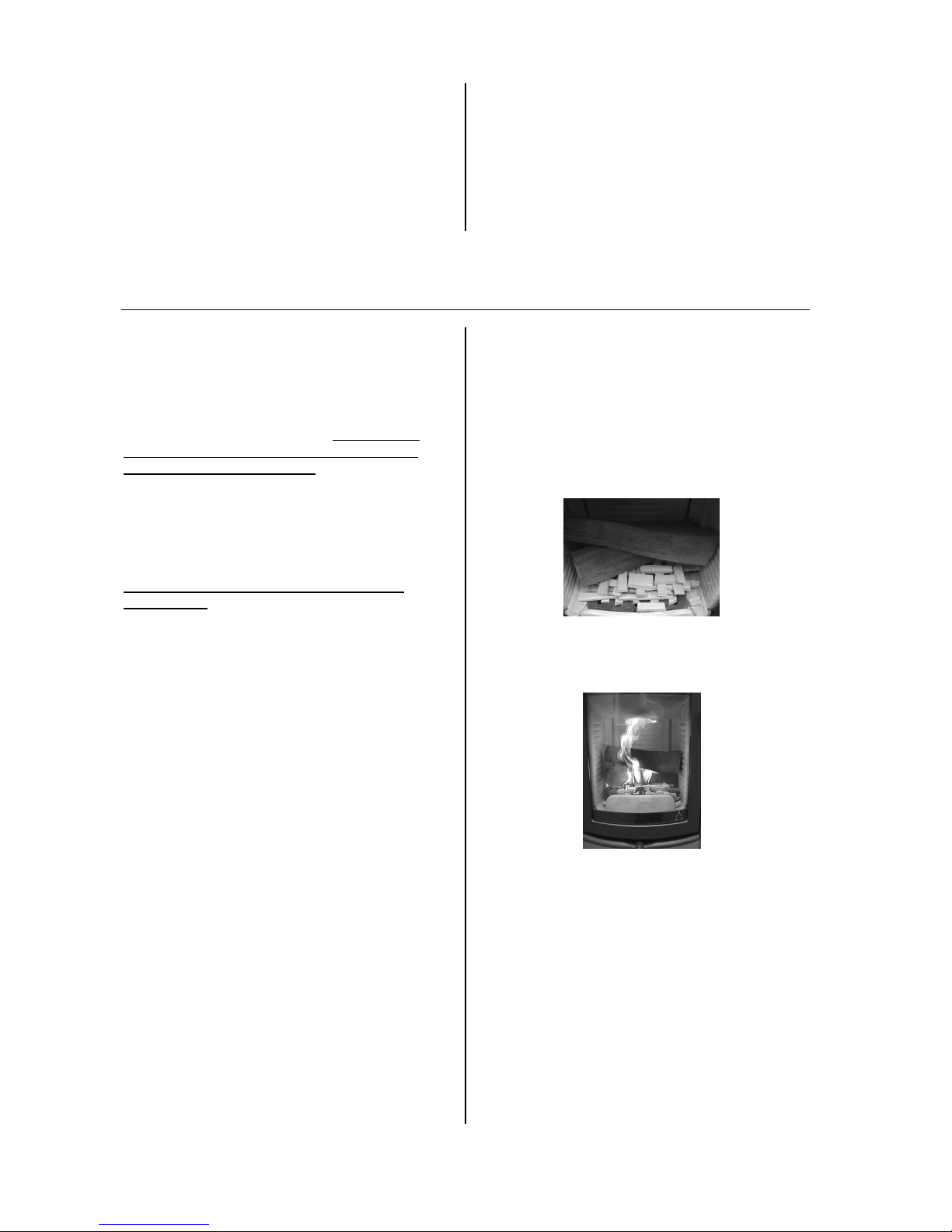

Fig. 3: Anzünden
Zünden Sie nun das Papier an.
Schließen Sie die Feuerraumtür.
Fig. 4: Luftschieber regulieren
Sobald die Holzscheite gut brennen, können Sie
mit dem Luftschieber die Heizleistung regulieren
(Schieber auf Maximalstellung „AUF“ = maximale
Heizleistung – siehe Fig. 2).
Beim Nachlegen gehen Sie prinzipiell wie beim
Anheizen vor: Luftschieber öffnen, Kamintüre
vorsichtig öffnen, Holz nachlegen, Kaminofentüre
schließen.
Warten Sie, bis das nachgelegte Holz brennt.
Dann schließen Sie den Luftschieber. Regeln Sie
in der Folge die Heizleistung mit dem Luftschieber.

Koko 3deutsch
Heizen in der Übergangszeit
In der Übergangszeit, d.h. bei höheren Außentem-
peraturen, kann es bei plötzlichem Temperaturan-
stieg zu Störungen des Schornsteinzuges kom-
men, so dass die Heizgase nicht vollständig abge-
zogen werden. Die Feuerstätte ist dann mit
geringeren Brennstoffmengen zu befüllen und bei
größerer Stellung des Primärluftschiebers/-reglers
so zu betrieben, dass der vorhandene Brennstoff
schneller (mit Flammentwicklung) abbrennt und
dadurch der Schornsteinzug stabilisiert wird.
Hinweis bei Schornsteinbrand
Wird falscher oder zu feuchter Brennstoff ver-
wendet, kann es aufgrund von Ablagerungen im
Schornstein zu einem Schornsteinbrand kommen.
Verschließen Sie sofort alle Luftöffnungen am
Kamin und informieren Sie die Feuerwehr. Nach
dem Ausbrennen des Schornsteins diesen vom
Fachmann auf Risse bzw. Undichtigkeit überprüfen
lassen.

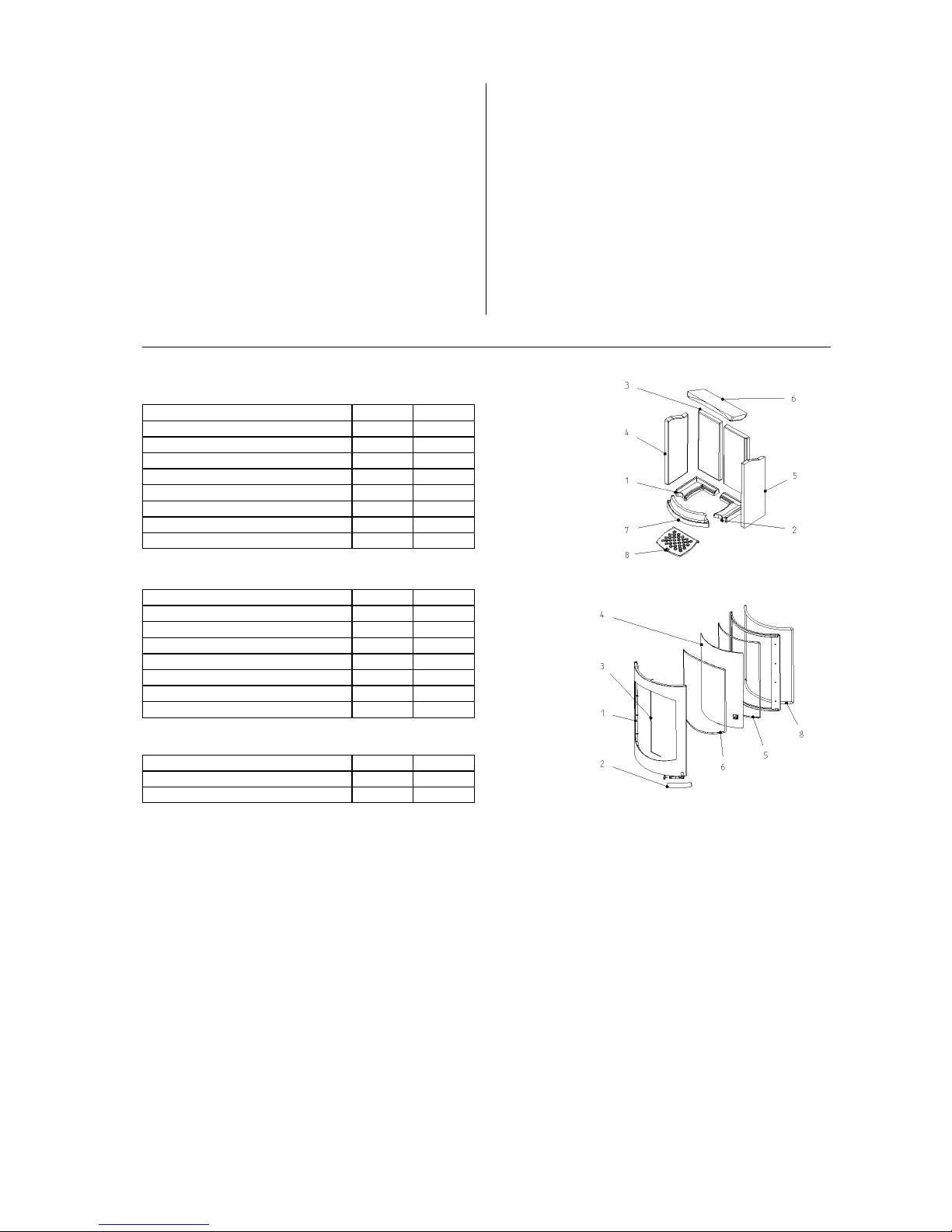

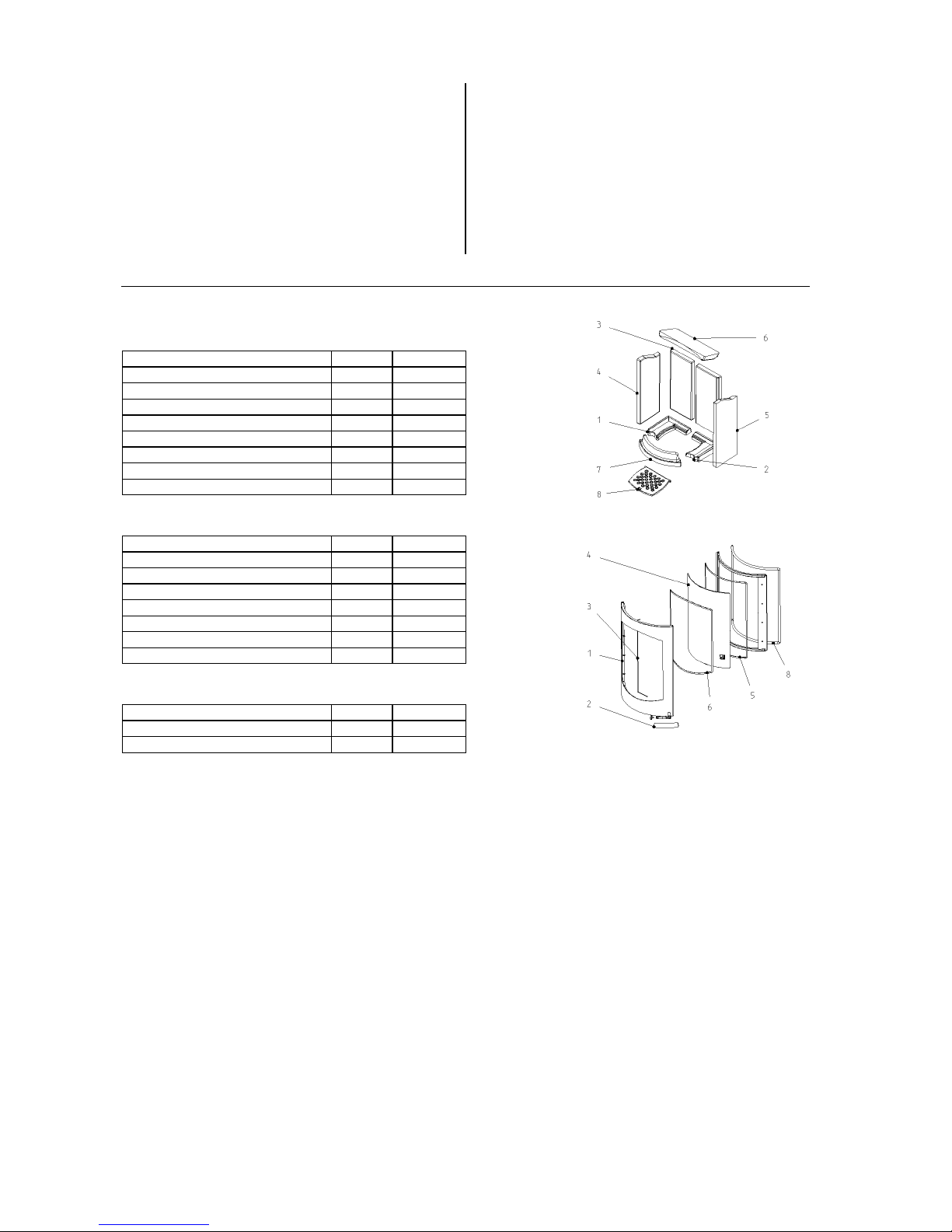

4. DIE WICHTIGSTEN ERSATZTEILE - ÜBERSICHT
Keramott
Bezeichnung Nr.-Skizze Artikelnr.
Keramott Boden links 1 714383
Keramott Boden rechts 2 714382
Keramott Rückwand 3 714384
Keramott Seite links 4 714386
Keramott Seite rechts 5 714385
Keramott Umlenkplatte 6 714381
Keramott Holzfänger 7 714380
Rost 8 716408
Sonstiges
Bezeichnung Nr.-Skizze Artikelnr.
Koko Tür 1 714400-29
Holzgriff komplett 2 712919
Koko BA1 Feder 3 714399-15
Koko Türglas 4 714442
Glasreiniger 0,5l -- 640070
Ofenlack -- 650002
Austroflamm Anzünder Dose à 100 St. -- 640162
Dichtungen
Bezeichnung Nr.-Skizze Artikelnr.
Flachdichtung 8x2, L=1425 mm 5 710096
Tür Flachdichtung 8x2, L=1420 mm 6 710096
Silikon hitzefest B1340 7 740004
Runddichtung DM14x2100 grau 8 714223
Zubehör
Bei Ihrem Fachhändler erhalten Sie Bodenplatten aus Glas oder Stahl, Kaminbestecke, Pflegemittel oder
das Heat Memory System zur Wärmespeicherung.
WICHTIG:Lassen Sie defekte Teile ausschließlich von Ihrem Kaminofenfachhändler austauschen.
Damit ist gewährleistet, daß Ihr Kaminofen sicher und funktionstüchtig ist und bleibt.
Pflege
Zur Glasreinigung verwenden Sie bitte ein Spezialprodukt wie Thermohit Glasreiniger. Lackierte
Oberflächen dürfen nur mit einem Tuch (ev. feucht) gereinigt werden. Für Edelstahloberflächen gibt es
ebenfalls Spezialreiniger.
Reinigung
Der Kaminofen, Rauchgaswege und Rauchrohre sollten jährlich – evtl. auch öfter, z.B. nach der
Reinigung des Schornsteines – nach Ablagerungen untersucht und ggf. gereinigt werden. Der
Schornstein muss ebenfalls regelmäßig durch den Schornsteinfeger gereinigt werden. Über die
notwendigen Intervalle gibt Ihr zuständiger Schornsteinfermeister Auskunft. Der Kaminofen sollte jährlich
durch einen Fachmann überprüft werden.
Nummerierung Keramott = Einbauanleitung!

Koko 4english
1. TECHNICAL DATA
As a stove of construction type 1, it is possible to
connect it to the flue pipe of an existing other stove
or another furnace for solid and liquid fuels, as
long as the chimney does complies with DIN 4705,
Part 3.
TECHNICAL DATA
Hei
g
ht 1148 mm
Width 546 mm
De
p
th 427 mm
Wei
g
ht 152 k
g
Flue
p
i
p
e outlet diameter 150 mm
Nominal thermal out
p
ut
(
EN 13240
)
6 kW
Maximum thermal ca
p
acit
y
8 kW
Smallest heating capacity 3,5 kW
Room heating capacity (depending on
building insulation)
50 - 130
m³
Exhaust values for multiple use of the chimney in
accordance with DIN 4705, Part 3 and for the
calculation of the chimney measurements in
accordance with DIN 4705, Part 2
Fluegas mass flow closed 8,5 g/s
Fluegas temperature closed 285 °C
Minimum feed pressure
Nominal thermal output
closed 0,12 mbar
at 0.8 times
n. ther. outp.
------ mbar
2. IMPORTANT INFORMATION
The installation and operation information given
here is of a general nature, exact regulations may
vary from country to country. Please comply with
national and European standards as well as with
local regulations during the operation of the stove.
General Safety Instructions for
the Operation of Your Stove
• Thoroughly read the entire manual before
starting up your stove and ensure compliance with
the warnings.
• Your heating unit may not be moved without
approved means of transport with sufficient load-
bearing capacity.
• Your heating unit is not suitable to be used as
a stand or as a ladder.
• The burning of fuel releases thermal energy
that leads to a substantial heating up of the surface
of the heating unit, the doors, the parts mounted
on the door, door glass, flue pipe and in some
cases the front wall of the heating unit. Do not
touch any of these surfaces without respective
protective clothing or without the help of
accessories such as heat-resistant gloves or a cold
hand.
• Make your children aware of this particular
danger and keep them at a distance from the
heating unit whenever it is in operation.
• Only burn approved fuels and materials listed
in the section entitled Clean Burning.
• The burning or introduction of flammable or
explosive materials, such as empty spray cans and
the like into the firebox as well as the storage of
such materials in the immediate vicinity of your
heating unit is strictly forbidden due the danger of
explosion.
• Do not wear loose or flammable clothing when
adding fuel to the fire.
• Placing non-heat-resistant objects on the
heating unit or in the vicinity of the heating unit is
forbidden.
• Do not lay laundry onto the stove for drying.
• Laundry hung up to dry must be kept at a safe
distance from the stove because of the danger of
fire.
• When operating your heating unit it is
forbidden to use flammable or explosive materials
in the same or an adjacent room to the one in
which your heating unit is located.
Setting Up Your Stove
Safety Clearances (Minimum distances in
Fig. 2; according to DIN)
3. To nonflammable objects:
a > 400 mm b > 100 mm c > 100 mm
4. To flammable objects and to supporting walls of
reinforced-concrete construction with
convection shell:
a > 800 mm b > 200 mm c > 200 mm
(a – toward the front in the radiated area)
(b – to the side, c – to the back)
Make sure that the room in which the stove is set
up has at least one door or window to the outside
or is directly adjacent to such a room. Other
fireplaces and extractor hoods must not be
operated in the same room as the stove.
Subject to technical and optical modifications. Formatting and printing errors excepted.

english 5Koko
Floor Load Capacity
Before the heating unit is installed, make sure that
the load capacity of the supporting construction is
sufficient to carry the weight of the entire unit.
Stovepipe Connection
For your own safety stringent laws apply to the
connecting of the stovepipe to the chimney. Your
professional dealer or distributor knows these laws.
Please have your certified retailer carry out the
connection of your stove.
3. CORRECT OPERATION OF YOUR STOVE
Initial startup of your stove
Your stove was treated with a special
environmentally friendly lacquer. The lacquer
surface is still soft at the time the stove is shipped.
The lacquer will harden when your stove is used
for the first time. The lacquer surface may not be
touched when it is heated for the first time. The
stove must be initially heated to a high temperature
for at least 1.5 hours. Visible vapors may appear
during the hardening of the lacquer. For this
reason it will be necessary to open windows during
initial operation in order let the vapors escape into
the outdoors.
PLEASE TAKE NOTE: It takes several heating
sessions before for your stove releases only the
pleasant smell of burning wood.
Approved Fuels
Dry, well cured and natural wood, wood briquettes.
Maximum Amount of Fuel
Maximum amount of fuel to be added: 1,3 kg wood
or 1 kg wood briquettes. Larger amounts of fuel
can lead to overheating and thus damage the
stove.
Clean Burning
The wood must be dry (relative wood moisture
< 15%) and untreated and the right amount of
wood must be burned in order to ensure a clean
fire that releases only small amounts of emissions.
The burning of rubbish especially plastic is
prohibited.
Making a Fire
Prepare everything you need for starting the fire—
soft wood chips, igniter materials (such as
Austroflamm lighter sachets), uncoated paper,
wood.
Open the air slide all the way (see Figure 2).
Open the stove door.
Lay uncoated paper on the floor of the firebox.
Lay soft wood chips onto the paper.
Lay one or two logs of wood on the wood chips.
Figure 3: Igniting the fire
Light the paper.
Close the firebox.
Figure 4: Regulate the air slider
As soon as the wood logs are burning well, you
can regulate the heating capacity with the air
slider. (Slider set to the maximum (“AUF”) setting
produces maximum heat – see Figure 2.)
When adding wood to the fire, follow the same
procedure as when igniting the fire: Open the air
slider, carefully open firebox door, lay wood on the
fire, close the firebox door.
Wait until the added wood catches fire and is
burning. Then regulate the air slider again.

Koko 6english
Heating in between seasons
Heating the stove in between seasons, when the
outside temperatures are higher, the flue gases
are not able to escape completely and this may
lead to disturbances in the chimney draught,
especially if the temperatures are rising suddenly.
The stove has to be charged with less wood and
the primary air has to be increased so that the
wood can burn down faster (with visible flames)
and thus the chimney flue can stabilize.
Chimney fire
Chimney fire may occur, due to sooting and
deposits in the chimney, if wrong or humid fuel are
used. Close all air inlets on the fireplace/chimney
immediately and call the fire brigade. Please have
an expert inspect your chimney for cracks and air-
tightness after the burning out of the chimney.
4. THE MOST IMPORTANT SPARES—OVERVIEW
Keramott
Description Nr.drawing Part number
Bottom left, Keramott 1 714383
Bottom right, Keramott 2 714382
Rear, Keramott 3 714384
Side component left, Keramott 4 714386
Side component right, Keramott 5 714385
Baffle plate rear, Keramott 6 714381
Wood retainer, Keramott 7 714380
Grate 8 716408
Otherparts
Description Nr.drawing Part number
Koko door 1 714400-29
Door handle 2 712919
Koko BA1 door spring 3 714399-15
Koko door glass 4 714442
Glass cleaner ½ litre -- 640070
Stove lacquer -- 650002
Wood lighter can à 100 pcs. -- 640162
Gaskets
Description Nr.drawing Part number
Flat gasket 8x2, L=1425 mm 5 710096
Door flat gasket 8x2, L=1420 mm 6 710096
Accessories
You can obtain floor plates of glass or steel, fireplace utensils, care products or the Heat Memory System
for heat storage from your certified dealer.
IMPORTANT: Have defective parts replaced by your certified dealer. This will guarantee that your
stove functions properly and safely.
Maintenance
To clean the glass, please use a specialized product such as Thermohit glass cleaner. Lacquered
surfaces are to be cleaned only with a cloth (may be damp). Special cleaning agents should also be used
for stainless steel surfaces.
Cleaning
The stove, flue outlets and smoke pipes should be cleaned and inspected for deposits every year – if
necessary more often, e.g. after the cleaning of the chimney. The chimney also has to be cleaned
regularly by the chimneysweeper. Your chimneysweeper will inform you of the necessary inspection
intervals. An expert should inspect the stove annually.
Keramott numbering = installation instructions!

Koko 7italiano
1. DATI TECNICI
Questa stufa-caminetto (Kaminofen del tipo Bauart
1) è adatta per essere collegata ad una canna
fumaria già utilizzata per altre stufe o fonti di calore
che impiegano combustibili solidi o liquidi, se le
dimensioni della canna fumaria lo consentono
(norma DIN 4705, Parte 3).
DATI TECNICI
A
ltezza 1148 mm
Lar
g
hezza 546 mm
Profondità 427 mm
Peso 152 k
g
Diametro uscita fumi 150 mm
Rendimento nominale (secondo DIN
18891)
6 kW
Rendimento massimo 8 kW
Rendimento minimo 3
,
5 kW
Volume riscaldabile (dipende dalle
condizioni di isolamento
dellábitazione) / ___-___m³
50 – 130
m³
Valori delle emissioni per allacciamento multiplo
alla canna fumaria (secondo norma DIN 4705,
Parte 3) e per il calcolo delle dimensioni della
canna fumaria (secondo DIN 4705, Parte 2)
Flusso fumi chiuso 8,5 g/s
Temperatura fumi chiuso 285 °C
Depressione minima
con rendimento
chiuso 0,12 mbar
Con potenza calorifica
nominale di 0,8 volte
con r.nom. di
0,8 volte
------ mbar
2. INFORMAZIONI IMPORTANTI
Questo manuale contiene informazioni generali.
Per l'uso della stufa, vi invitiamo ad attenervi alle
norme nazionali ed europee attualmente vigenti,
oltre ad eventuali regolamentazioni locali.
Avvertenze generali e precauzioni
nell'impiego della Kaminofen
• Prima di mettere in funzione la stufa vi
raccomandiamo di leggere attentamente l'intero
manuale che vi fornisce importanti informazioni e
avvertimenti.
• Per il trasporto della stufa utilizzate mezzi
idonei, la cui portata sia sufficiente a sostenerne il
peso.
• Non utilizzate la stufa come se fosse una
scala o un'impalcatura per salirvi sopra.
• In seguito alla combustione si libera energia
termica, che provoca un forte riscaldamento della
superficie della stufa e del tubo uscita fumi. Fate
attenzione quindi ed evitate di toccare componenti
come l'antina, la maniglia, le leve di regolazione
delle prese d'aria, il vetro ceramico, il tubo di uscita
fumi ed eventualmente la parte frontale della stufa
senza una protezione adeguata, ad esempio un
guanto o altri utensili (gancio smuovicenere,
”manofredda”).
• Istruite i vostri bambini su questi inconvenienti
e teneteli lontani dalla stufa quando è accesa.
• Utilizzate solo i combustibili indicati nel
capitolo „Combustibili adatti“.
• Nella camera di combustione non devono
essere introdotte e bruciate sostanze facilmente
infiammabili od esplosive, come bombolette spray
vuote e simili. Non lasciate tali oggetti nelle
immediate vicinanze della stufa (pericolo di
esplosione).
• Quando si aggiunge legna nella stufa accesa
è consigliabile non portare capi di abbigliamento
che possano prendere fuoco facilmente.
• Non appoggiate oggetti non resistenti al
calore sulla stufa o nelle sue immediate vicinanze.
• Non mettete ad asciugare biancheria sopra la
stufa.
• Stendibiancheria o simili devono essere
collocati ad una distanza adeguata dalla stufa
(pericolo di incendio).
• Quando la stufa è in funzione è sconsigliabile
lavorare con sostanze facilmente infiammabili o
esplosive nella stessa stanza o in stanze adiacenti.
Installazione della stufa
Distanze di sicurezza (distanze minime)
Fig. 2
1. Da oggetti non infiammabili:
a > 400 mm b > 100 mm c > 100 mm
2. Da oggetti infiammabili e pareti portanti in cemento
armato:
a > 800 mm b > 200 mm c > 200 mm
(a - anteriormente nell’area di irradiazione)
(b – lateralmente, c - posteriormente)
Il luogo in cui installate la stufa deve disporre di
almeno una porta / finestra che dia all’esterno
oppure deve essere collegato direttamente ad un
ambiente con accesso all’esterno. Non devono
essere messi in funzione nella stessa stanza, altre
stufe, caminetti o estrattori fumi.
Salvo modifiche di carattere tecnico ed estetico o errori di fotocomposizione e stampa.

italiano 8Koko
Portata del pavimento
Prima di installare la stufa, accertatevi che la
struttura sottostante al punto in cui volete
sistemarla sia in grado di sopportarne il peso.
Collegamento del tubo di uscita
fumi
Per garantire la vostra sicurezza, il collegamento
dei tubi di uscita fumi alla canna fumaria è regolato
da apposite norme. Per l’installazione e il
collegamento rivolgetevi quindi al vostro
rivenditore, che è a conoscenza di tali disposizioni.
3. PER UN USO CORRETTO DELLA VOSTRA
KAMINOFEN
Quando mettete in funzione la
stufa per la prima volta
La vostra Kaminofen è stata rifinita con una
speciale vernice ecocompatibile. Al momento della
fornitura le superfici laccate e verniciate non sono
ancora completamente indurite. L'indurimento
definitivo avviene con il calore che si sviluppa
durante la prima accensione. Durante questa
fase, che deve durare almeno 1,5 ore e a calore
intenso, non toccate le superfici della stufa e
arieggiate bene l'abitazione, per eliminare
rapidamente eventuali odori e vapori causati
dall'indurimento della vernice.
VI PREGHIAMO DI TENERE CONTO DEL
FATTO CHE solo dopo aver acceso la stufa varie
volte per un periodo prolungato, avvertirete il
caratteristico (e piacevole) odore della legna che
arde.
Combustibili adatti
Legna naturale e non trattata, secca e ben
conservata, tronchetti di legno pressato e
mattonelle di lignite.
Quantità massime di combustibili
La massima quantità di combustibile consigliata:
1,3 kg di legna oppure 1 kg di tronchetti di legno
pressato per volta. Non introducete quantità
eccessive di combustibile per evitare un
surriscaldamento ed un conseguente
danneggiamento della stufa.
Combustione ed ecologia
Per ottenere una combustione corretta con un
minimo di emissioni la legna deve essere secca (<
15 % di umidità relativa) e non trattata e non si
devono superare le quantità di combustibile
consigliate. E' assolutamente vietato bruciare rifiuti
(specialmente se in plastica).
Per una corretta accensione
Preparate tutto l'occorrente per accendere la stufa:
trucioli di legno dolce, accendifuoco (ad es.
Thermohit), carta (non patinata), e legna..
Aprite al massimo la presa per l'aria primaria e
quella per l’aria secondaria, spostando le due
levette come indicato nella fig. 2 “AUF / aperto”.
Aprite ora l'antina.
Disponete dapprima della carta (non patinata) sul
fondo della camera di combustione, sopra di essa
una manciata di trucioli di legno dolce e poi 1 o 2
ceppi di legna.
lIl. 3 : Accensione
Dopo aver dato fuoco alla carta, chiudete l'antina e
attendete fino a quando i trucioli stanno bruciando
per poi chiudere la presa dell'aria primaria.
lIl.4 : Chiusura presa dell'aria primaria
Quando anche i ceppi avranno incominciato a
prendere ben fuoco, potete regolare il rendimento
della stufa con la levetta dell'aria secondaria
(portandola nella posizione massima otterrete il
massimo del rendimento).
Questa operazione va ripetuta per ogni strato di
legna che vorrete aggiungere: aprite la presa
dell'aria primaria e quella dell'aria secondaria, poi
l'antina (facendo attenzione), aggiungete la legna e
richiudete infine l'antina. Attendete fino a quando
anche la nuova legna abbia preso ben fuoco e poi
chiudete nuovamente la presa dell'aria primaria,
regolando infine il rendimento con la levetta
dell'aria secondaria.

Koko 9italiano
Il riscaldamento durante le mezze
stagioni
Se accendete la stufa durante le mezze stagioni,
quando le temperature sono più elevate, possono
sussistere condizioni di tiraggio sfavorevolli causati
da un'evacuazione dei fumi meno efficace,
specialmente se le temperature si alzano in modo
repentino. Consigliamo quindi di caricare meno
legna e di tenere più aperta la presa d'aria per
permettere una combustione più rapida, con una
fiamma più alta, permettendo così al tiraggio della
canna fumaria di stabilizzarsi.
Autocombustione della canna
fumaria
Fuliggine e depositi causati da legna inadeguata o
troppo umida possono provocare
l'autocombustione della canna fumaria. Chiudete
immediatamente tutte le prese d'aria presenti su
stufa e camino e chiamate i vigili del fuoco. Fate
poi ispezionare la vostra canna fumaria da
personale specializzato che ne verifichi le crepe e
la tenuta.
4. PROSPETTO DEI RICAMBI PRINCIPALI
Keramott
Denominazione N. su dis. N. art.
Keramott di basa sinistra 1 714383
Keramott di basa destra 2 714382
Keramott posteriore 3 714384
Keramott lateral sinistra 4 714386
Keramott lateral destra 5 714385
Keramott tagliafiamme 6 714381
Keramott fermalegna 7 714380
Griglia 8 716408
Altre parti
Denominazione N. su dis. N. art.
Porta 1 714400-29
Maniglie 2 712919
Mola 3 714399-15
Koko vetroceramico antina 4 714442
Detergente vetroceramico 0,5 l -- 640070
Vernice -- 650002
Accendifuoco -- 640162
Guarnizioni
Denominazione N. su dis. N. art.
Guarnizione piatta 8x2, L=1425 mm 5 710096
Guarnizione piatta 8x2, L=1420 mm 6 710096
Accessori
Presso il vostro rivenditore potete acquistare basi di protezione in vetro o acciaio, vari utensili per la stufa,
prodotti per la cura e pulizia ed anche l` Heat Memory System per l’accumulazione termica.
IMPORTANTE:per la sostituzione di parti difettose rivolgetevi esclusivamene al vostro rivenditore
di Kaminofen, in questo modo avrete la garanzia che la vostra stufa continuerà a funzionare in modo
corretto e sicuro.
Pulizia
Per la pulizia del vetro ceramico dell'antina utilizzate gli appositi prodotti in vendita presso i rivenditori di
stufe (ad es. Thermohit). Le superfici laccate della stufa vanno pulite solamente con un panno
(eventualmente umido). Anche le superfici in acciaio inox vanno trattate con gli appositi detergenti.
Stufa, uscite fumi e tubi dovrebbero essere controllati e puliti ogni anno - anche più spesso, se
necessario, per esempio in seguito alla manutenzione della canna fumaria, che dev'essere anch'essa
eseguita periodicamente dal servizio spazzacamino. Sarà proprio il vostro spazzacamino ad indicarvi i
regolari intervalli per la manutenzione. Personale specializzato dovrebbe ispezionare la stufa
annualmente.
Numerazione dei refrattari = ordine da seguire per il
montaggio!

Koko 10 français
1. CARACTÉRISTIQUES TECHNIQUES
Le poêle de type 1 peut être raccordé à une
cheminée déjà occupée par d’autres poêles ou
cuisinières à combustibles solides et liquides, à
condition toutefois que les dimensions de la
cheminée selon la norme DIN 4705 Partie 3
l’autorisent.
CARACTÉRISTIQUES TECHNIQUES
Hauteur 1148 mm
Lar
g
eur 546 mm
Profondeur 427 mm
Poids 152 k
g
Diamètre à la base du carneau 150 mm
Puissance calorifi
q
ue selon EN 13240 6 kW
Puissance calorifique maximale 8 kW
Puissance calorifi
q
ue minimale 3
,
5 kW
Volume chauffé (selon
l’isolation du bâtiment)
50 - 130
m³
Caractéristiques des gaz de combustion en vue de
l’installation de plusieurs appareils sur une
cheminée selon DIN 4705 Partie 3 ou du
dimensionnement de la cheminée selon DIN 4705
Partie 2
Débit de gaz de
combustion
fermé 8,5 g/s
Température des gaz
de combustion
fermé 285 °C
Pression d’extraction
minimale à la puissance
nominale
fermé 0,12 mbar
à 0,8 fois la
puissance
nominale
----- mbar
2. INFORMATIONS IMPORTANTES
Les informationes dans ce manuel, sont présentés
d’une façon générale. Les normes nationales et
européennes ainsi que les règlements régionaux
sont à respecter lors du fonctionnement de la
cheminée.
Remarques générales concernant
la sécurité
• Lisez attentivement l’ensemble du manuel
avant de mettre le poêle en service et
respectez les avertissements relatifs à la
sécurité.
• Le transport de l’appareil doit toujours être
effectué au moyen d’un appareillage de
capacité suffisante.
• Le poêle ne doit pas être utilisé comme
marchepied ou estrade.
• La combustion libère de l’énergie
thermique qui entraîne un fort
échauffement de la surface de l’appareil,
des portes, des poignées, des vitres des
portes, du carneau et parfois de la face
avant de l’appareil. Ne touchez ces
éléments qu’avec une protection
adéquate, par exemple des gants isolants
ou un instrument d’actionnement.
• Expliquez bien le risque de brûlures à vos
enfants et tenez-les loin de l’appareil
lorsque celui-ci fonctionne.
• Utilisez toujours le combustible autorisé
selon le chapitre « Combustion non
polluante ».
• La combustion ou l’introduction de
matières très inflammables ou explosives
dans le foyer, par exemple de bombes
aérosols vides, est strictement interdite en
raison du risque d’explosion, de même que
la conservation de tels produits à proximité
de l’appareil.
• Ne rechargez pas le poêle alors que vous
portez des vêtements amples ou en
matières inflammables.
• Il est interdit de déposer des objets ne
résistant pas à la chaleur sur l’appareil ou
à proximité.
• Ne faites pas sécher de linge sur le poêle.
• Les étendages et égouttoirs à linge ou
autres doivent être placés suffisamment
loin de l’appareil pour éviter tout risque
d’incendie.
• Lorsque le poêle est en marche, ne
travaillez jamais avec des matières
facilement inflammables ou combustibles
dans le local où il se trouve ni dans une
pièce adjacente.
Installation du poêle
Distances de sécurité minimales
(Fig. 2)
1. Par rapport à des objets ininflammables :
a > 400 mm b > 100 mm c > 100 mm
2. Par rapport à des objets inflammables et aux
murs porteurs en béton armé :
a > 800 mm b > 200 mm c > 200 mm
(a : sur l’avant dans la zone de rayonnement)
(b : sur les côtes, c : sur l’arrière)
Attention : le local dans lequel vous installez le
poêle doit être pourvu au minimum d’une porte ou
d’une fenêtre donnant à l’extérieur, ou
communiquer avec une autre pièce donnant à
l’extérieur.
Sous réserve de modifications techniques et optiques, ainsi que d'erreurs de composition et d'impression.

français 11 Koko
Capacité portante du sol
Avant d’installer l’appareil, vérifiez si le sol pourra
en supporter le poids.
Raccordement du carneau
Pour votre sécurité, des consignes strictes doivent
être respectées pour le raccordement des
carneaux à la cheminée. Votre installateur
professionnel connaît bien ces règles. Il faut donc
impérativement confier à ce professionnel le
raccordement du carneau.
3. POUR BIEN UTILISER VOTRE POÊLE
Première mise en service
Votre poêle a été peint avec un vernis spécial non
polluant. Cet enduit est encore mou lors de la
livraison. Il ne durcit que lors de la première mise
en service. En attendant, ne touchez pas la
surface peinte. Laissez le poêle chauffer fortement
pendant au moins 1 heure 1/2. Le vernis peut
dégager des vapeurs visibles pendant qu’il durcit.
Il faut donc ouvrir une fenêtre avant la première
mise en service, afin d’évacuer rapidement ces
vapeurs.
ATTENTION : Il faut faire chauffer plusieurs fois
votre poêle pour qu’il ne sente plus que l’odeur
habituelle du bois qui brûle.
Combustibles autorisés
Bois naturel sec et bien conservé, briquettes de
bois ou de lignite.
Quantité maximale de
combustible
Au maximum 1,3 kg de bois ou 1 kg de briquettes
de bois. N’utilisez pas plus de combustible, sous
peine de provoquer une surchauffe qui
endommagera le poêle.
Combustion non polluante
Le bois doit être sec (humidité relative < 15 %) et
non traité. Il doit être utilisé en quantité adéquate
pour obtenir une combustion propre et dégageant
peu d’émissions. La combustion de déchets et
particulièrement de matières plastiques est
interdite.
Pour bien faire du feu
Préparez tout ce dont vous avez besoin pour
allumer le poêle : copeaux de bois tendre, allume-
feu, papier non enduit, bois de chauffage.
Ouvrez au maximum les arrivées d’entrée d’air
primaires et secondaires (voir la Figure 2).
Ouvrez la porte du poêle.
Déposez du papier (non enduit) sur le fond du
foyer.
Déposez par-dessus une poignée de copeaux
puis 1 ou 2 bûches.
Fig. 3 : Allumage
Allumez le papier.
Fermez la porte du foyer.
Fig. 4 : Réglez la puissance de chauffage avec le
coulisseau
Dès que les bûches brûlent bien, réglez la
puissance de chauffage avec le coulisseau
(position maximale du coulisseau = puissance
maximale).
Pour recharger le poêle, suivez la même séquence
que pour l’allumage : ouvrez les coulisseaux,
ouvrez prudemment la porte du poêle, ajoutez du
bois et refermez la porte.
Attendez que le bois ajouté s’enflamme, puis refermez le
coulisseau. Ensuite réglez la puissance de chauffage
avec le coulisseau de nouveau.

Koko 12 français
Chauffer à la mi-saison
A la mi-saison, c’est-à-dire quand les températures
extérieures sont plus élevées, il arrive que le tirage
du conduit de cheminée soit mauvais à cause de
l’élévation soudaine des températures : les gaz ne
sont pas complètement tirés vers le haut.
Il faut alors remplir la cheminée avec des quantités
de bois moindres et ouvrir le régulateur d’air
primaire à fond afin que le combustible brûle plus
vite (formation de flammes), ce qui stabilisera le
tirage du conduit.
Information en cas d’incendie
dans le conduit
En cas d’utilisation d’un mauvais combustible ou
d’un combustible trop humide, il en résulterait des
dépôts dans le conduit qui pourraient alors
provoquer un incendie. Fermez aussitôt toutes les
arrivées d’air de la cheminée et prévenez les
pompiers. Après l’incendie, faîtes vérifier votre
conduit par un spécialiste car il peut avoir subi des
dommages (félures, détérioration de l’étanchéité.)
4. PRINCIPALES PIÈCES DÉTACHÉES
Céramique réfractaire
Désignation N° sur schéma Réf. article
Keramott en bas à gauche 1 714383
Keramott en bas à droit 2 714382
Keramott au centre 3 714384
Keramott côté gauche 4 714386
Keramott côté droit 5 714385
Keramott déflecteur 6 714381
Keramott pare-bûche 7 714380
Rouille 8 716408
Autres
Désignation N° sur schéma Réf. article
Porte 1 714400-29
Poignée 2 712919
Ressort BA1 3 714399-15
Vitre du porte 4 714442
Nettoyant pour vitres 0,5 l -- 640070
Vernis pour poêle -- 650002
Allume-feu bois -- 640162
Joints
Désignation N° sur schéma Réf. article
Joint plat 8x2, L= 1425 mm 5 710096
Joint plat pour porte 8x2, L=1420 mm 6 710096
Accessoires
Vous trouverez chez votre revendeur spécialisé des plaques de fond en verre ou en métal, des
instruments de cheminée, des produits d’entretien et le système de stockage de chaleur Heat Memory.
IMPORTANT : Les pièces défectueuses doivent toujours être remplacées par votre revendeur
spécialisé, afin que le poêle reste sûr et en bon état de marche.
Entretien
Pour le nettoyage de la vitre, utilisez un produit pour vitre comme "Thermohit". Les parties laquées
doivent être nettoyés uniquement avec un chiffon (éventuellement humide). Utilisez pour les superficies
en inox, des produits spéciaux prévus pour ce revêtement.
Nettoyage
Le poêle, le dispositif d’évacuation des fumées et les tuyaux doivent être contrôlés et en cas de dépôts,
être nettoyés au moins une fois par an, si ce n’est plus, par exemple lors du ramonage du conduit de
cheminée. Le conduit doit également être nettoyé régulièrement par un ramoneur. C’est celui-ci qui vous
indiquera dans quelles intervalles un ramonage est nécessaire. Le poêle doit être vérifier une fois par an
par un spécialiste.
Numérotation des céramiques réfractaires =
instructions de montage !

Händlerstempel / Dealer’s Stamp / Timbro concessionario /
tampon du concessionnaire
angeschlossen von / Installed by / installato da / raccordée par
GARANTIE / GUARANTEE / GARANZIA / GARANTIE
2 Jahre Garantie
Für Ihren AUSTROFLAMM-Kaminofen garantieren
wir für die einwandfreie Funktion aller Bauteile aus
Stahl und Guß 2 Jahre ab dem Erstverkaufsdatum.
Stahl- und Gußteile, die während der Garantiezeit
Material- und / oder Verarbeitungsmängel
aufweisen, werden gegen Neuteile ersetzt.
Wir gewähren keine Garantie auf Verschleißteile
(z. B.: Keramott, Dichtungen, Bodenrost),
Oberflächenbeschichtungen, Lack, Glas und
Keramiken.
Voraussetzungen für unsere Garantieleistung sind:
1. Ihr AUSTROFLAMM-Kaminofen wurde gemäß
dem Benutzerhandbuch betrieben und von
einem Fachmann installiert.
2. Der Garantieanspruch wird mit der vollständig
ausgefüllten Garantiekarte und der Rechnung
bei einem AUSTROFLAMM-Fachhändler
geltend gemacht.
WICHTIG: Unsere Garantieleistung umfaßt die
kostenlose Lieferung der Neuteile. Arbeits- und
Wegzeiten werden dadurch nicht umfaßt. Eine
ungerechtfertigte Garantieinanspruchnahme wird
dem Betreiber rückbelastet.
Two-Year Guarantee
We guarantee full functionality of all
AUSTROFLAMM stove components made of steel
or cast iron for a full two years from the date of
purchase. Steel and cast-iron components which
show defect in materials or workmanship during
the guarantee period shall be replaced with new
components.
We do not guarantee wearable components (such
as Keramott, gaskets, floor grid), surface coatings,
lacquer, glass and ceramics.
Conditions of the Guarantee:
1. Your AUSTROFLAMM stove was installed by
a certified professional and is operated in
accordance with the operator’s manual.
2. Claims to the guarantee shall be subject to a
completely filled-out Guarantee Card and
submittal of the original invoice issued by a
certified AUSTROFLAMM sales agent.
IMPORTANT: Our guarantee includes free
shipping of new components. Work and travel
times are not included. Unwarranted claims shall
be re-invoiced to the operator.
---------------------------------------------------------------------------------------------------------------------------------------
Im Garantiefall herausschneiden und Ihrem AUSTROFLAMM-Fachhändler vorlegen!
In the event of claims to the guarantee, separate here and present this proof of purchase to your certified AUSTROFLAMM dealer.
GARANTIE / GUARANTEE / GARANZIA / GARANTIE
Kaufdatum / date of purchase / data d’acquisto / date
d’achat
Modellname / Name of model / modello / nom du produit
K O K O
Serien No. / serial no. / no. di serie / no. de série
(siehe Typenschild / see manufacturer’s plate /
vedi targhetta / voir plaque signalétique)

Kunde / Customer / cliente / client
an/ to / per / pour
GARANTIE / GUARANTEE / GARANZIA / GARANTIE
2 anni di garanzia
Noi garantiamo il buon funzionamento di tutti i
componenti in acciaio e ghisa della vostra
Kaminofen AUSTROFLAMM per una durata di 2
anni a partire dalla data della prima vendita. Le
parti in acciaio e ghisa che dovessero presentare
difetti di materiale e/o lavorazione durante il
periodo di garanzia verranno sostituite con parti
nuove.
Sono escluse dalla garanzia le parti soggette ad
usura (ad es. elementi in keramott, guarnizioni,
griglie della camera di combustione), nonché i
rivestimenti delle superfici, vernici, vetroceramico
ed elementi in ceramica.
Per avere diritto alle prestazioni di garanzia:
1. La vostra Kaminofen AUSTROFLAMM deve
essere installata da personale specializzato e
fatta funzionare osservando le istruzioni del
manuale.
2. Occorre presentare la cartolina di garanzia
correttamente compilata e lo scontrino / la
fattura / la ricevuta fiscale ad uno dei
rivenditori AUSTROFLAMM.
IMPORTANTE: la nostra Garanzia copre la
fornitura gratuita delle parti nuove e non include
né la durata dell'intervento né la trasferta. I costi
collegati ad una richiesta ingiustificata di
prestazione di garanzia saranno addebitati
all'utente.
Garantie 2 ans
Nous garantissons le bon fonctionnement de tous
les éléments en acier et en fonte des poêles
AUSTROFLAMM pendant 2 ans à compter de la
date du premier achat. Les pièces en acier et en
fonte présentant un défaut de matériau et/ou de
fabrication pendant la durée de la garantie seront
remplacées par des pièces neuves.
Nous déclinons toute garantie pour les pièces
d’usure (par ex. céramique réfractaire, joints, grille
de fond), les joints de surfaces, le vernis, les vitres
et les céramiques.
Conditions d’application de la garantie :
1. Votre poêle AUSTROFLAMM doit avoir été
installé par un spécialiste et utilisé
conformément au mode d’emploi.
2. La demande de garantie doit être présentée à
un revendeur spécialisé AUSTROFLAMM en
même temps que la carte de garantie
complétée et que la facture.
IMPORTANT : Notre service sous garantie
couvre le remplacement gratuit par des pièces
neuves. Les temps de travail et de déplacement
ne sont pas inclus. En cas de demande abusive
d’application de la garantie, nous présenterons à
l’utilisateur une facture correspondante.
-------------------------------------------------------------------------------------------------------------------------------------
In caso di richiesta di garanzia, ritagliare la cartolina e presentarla al rivenditore AUSTROFLAMM!
Découpez selon les pointillés et présentez ce coupon à votre revendeur AUSTROFLAMM.
GARANTIE / GUARANTEE / GARANZIA / GARANTIE
Marke
Stamp
Francobollo
affranchi
r
Austroflamm GmbH, Austroflamm Platz 1, 4631 Krenglbach, Austria, Stand 09/05
