Avidsen 123281 User manual

FR Caméra IP WiFi 720P
réf. 123281
www.avidsen.com
•REC
(Not included)
720p
2,4 GHz
•REC
(Not included)
Google Play
Free available on
Available on the
Google Play
Free available on
Available on the
Google Play
Free available on
Available on the
Google Play
Free available on
Available on the
V1

3
FRFR
3FR
SOMMAIRE
A - CONSIGNES DE SÉCURITÉ 05
1 - PRÉCAUTIONS D’UTILISATION 05
2 - ENTRETIEN ET NETTOYAGE 05
3 - RECYCLAGE 05
B - DESCRIPTION DU PRODUIT 06
1 - CONTENU DU KIT 06
2 - CAMERA 06
3 - ADAPTATEUR SECTEUR 07
C - INSTALLATION 08
1 - INSTALLATION DE LA CAMERA 08
2 - CONNEXION DE LA CAMERA 08
3 - INSERTION D’UNE CARTE MICROSD (NON FOURNIE) 08
D - CONFIGURATION 11
1 - CONFIGURATION DE LA CAMERA ET AJOUT DANS L’APPLICATION 11
2 - ACCES A L’ENSEMBLE DES REGLAGES 13
2.1 - CONFIGURATION 13
2.2 - EXEMPLE : MISE EN PLACE D’UNE ALERTE PAR E-MAIL SUR
DÉTECTION DE MOUVEMENT 14
E - UTILISATION 17
1 - VIDEO EN DIRECT 17
2 - LECTURE DES PHOTOS ET VIDEOS PRISES PAR LA CAMERA 17
F - REINITIALISATION 18
G - INFORMATIONS TECHNIQUES ET LÉGALES 19
1 - CARACTÉRISTIQUES TECHNIQUES 19
2 - GARANTIE 19
3 - ASSISTANCE ET CONSEILS 19
4 - RETOUR PRODUIT - SAV 20
5 - DÉCLARATION DE CONFORMITE 20

5
FR
CAMÉRA IP WIFI 720P
A - CONSIGNES DE SÉCURITÉ
1 - PRÉCAUTIONS D’UTILISATION
• La caméra ne doit pas être installée dans un lieu
où le filtre de l’objectif serait exposé aux rayures
et aux salissures.
• Ne pas exposer l’objectif à la lumière directe du
soleil ou à une quelconque source lumineuse
réfléchie.
• Ne pas multiplier les multiprises ou les câbles
prolongateurs.
• Ne pas installer à proximité de produits
chimiques acides, d’ammoniaque ou d’une
source d’émission de gaz toxiques.
• L’installation et l’utilisation de la caméra doivent
être en accord avec la législation locale.
2 - ENTRETIEN ET NETTOYAGE
• Avant tout entretien, débrancher le produit du
secteur.
• Ne pas nettoyer le produit avec des substances
abrasives ou corrosives.
• Utiliser un simple chiffon doux légèrement
humidifié.
• Ne pas vaporiser à l’aide d’un aérosol, ce qui
pourrait endommager l’intérieur du produit.
3 - RECYCLAGE
Ce logo signifie qu’il ne faut pas jeter les
appareils hors d’usage avec les ordures
ménagères. Les substances dangereuses
qu’ils sont susceptibles de contenir
peuvent nuire à la santé et à
l’environnement. Faites reprendre ces
appareils par votre distributeur ou utilisez les moyens
de collecte sélective mis à votre disposition par
votre commune.
Pour en savoir plus :
www.quefairedemesdechets.fr

6
FR
CAMÉRA IP WIFI 720P
B - DESCRIPTION DU PRODUIT
1 - CONTENU DU KIT
2 - CAMERA
1 Caméra
2 Antenne
3 Adaptateur secteur
4 Chevilles pour fixation du pied
5 Vis pour fixation du pied
1x 1 4x 3 5x 3 2x 1 3x 1
1 Antenne
2 Visière de protection
3 Pied orientable
4 Prise d’alimentation pour adaptateur secteur
12Vdc 1A fourni
5 Prise Ethernet pour connexion au réseau filaire
6 Bouton de réinitialisation
7 Éclairage pour vision de nuit
8 Objectif
9 Capteur crépusculaire
Vue avant
1
2
8
7
9
6
4
3
5

7
FR
CAMÉRA IP WIFI 720P
B - DESCRIPTION DU PRODUIT
3 - ADAPTATEUR SECTEUR
Un adaptateur secteur 230Vac 50Hz / 12Vdc 1A est fourni dans le kit pour l’alimentation de la camera. Ne pas
utiliser d’autres modèles d’alimentation sous risques de détériorer la caméra et annuler la garantie.

8
FR
C - INSTALLATION
CAMÉRA IP WIFI 720P

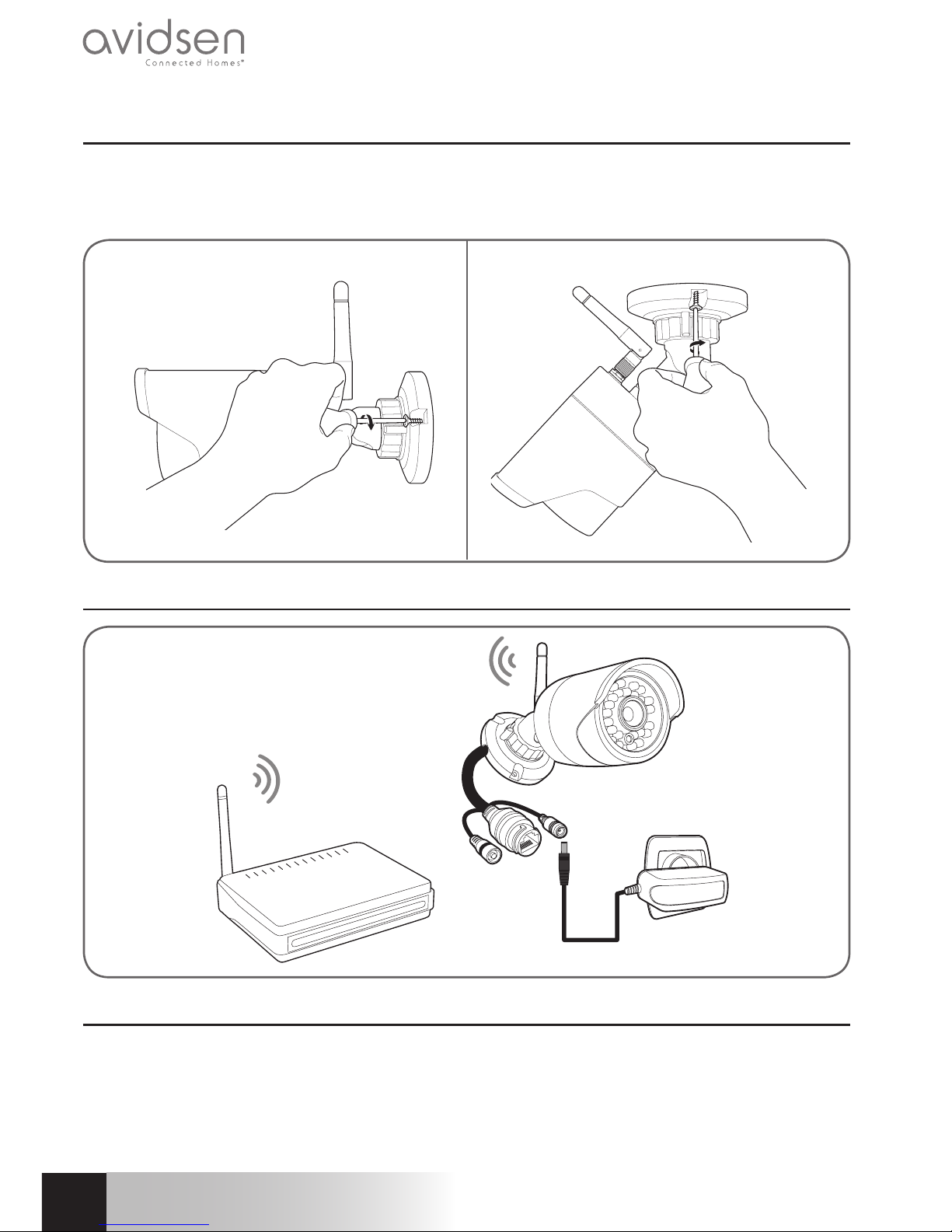

1 - INSTALLATION DE LA CAMÉRA
• Fixez la caméra à l’aide de vis et chevilles appropriées à la nature du support (les vis et chevilles
fournies conviennent pour des murs en matériau plein).
• Attention à fixer solidement la caméra pour éviter toute chute.
Au mur Au plafond
2 - CONNEXION DE LA CAMERA
3 - INSERTION D’UNE CARTE MICROSD (NON FOURNIE)
Votre caméra dispose d’un logement pour carte microSD lui permettant de disposer d’une mémoire de
stockage interne. La taille maximum est de 128Go.
Cette utilisation est facultative, mais nécessaire si vous souhaitez que la caméra enregistre de façon autonome.

9
FR
C - INSTALLATION
CAMÉRA IP WIFI 720P
Attention à ne rien endommager pendant le démontage, la garantie pourrait ne pas s’appliquer en cas de
dommage ou de défaut d’étanchéité.
Outil nécessaire : Tournevis cruciforme fin et aimanté avec embout PH1 (Philips).
Effectuer les opérations suivantes sur une surface plane et bien éclairée.
• Retirer les 3 vis à l’arrière de la camera avec un tournevis. Attention à ne pas perdre les 3 joints
toriques de ces vis
• Séparer les deux éléments, tout en prenant garde de ne pas déconnecter/arracher les câbles.
• Toujours avec votre tournevis, retirer les 4 VIS noir (repère rouge) qui maintiennent l’objectif dans le
carter de la caméra

10
FR
C - INSTALLATION
CAMÉRA IP WIFI 720P
• Une fois le bloc électronique + objectif sorti du carter, veuillez insérer la carte SD.
• Veuillez procéder aux mêmes étapes dans le sens inverse pour le remontage, en prenant garde à
positionner correctement le joint bleu, et à effectuer un serrage correct des 3vis extérieures pour
garantir l’étanchéité de la caméra.

11 FR
D - CONFIGURATION
CAMÉRA IP WIFI 720P
1 - CONFIGURATION DE LA CAMERA ET
AJOUT DANS L’APPLICATION
Téléchargez et installez sur votre smartphone ou
tablette l’application Aviwatch sur l’appstore
ou Google Play puis lancez l’application.
Cliquez sur « + » ajout caméra
Cliquez ensuite sur « recherche wifi » pour ajouter
votre caméra et scanner le QRCODE si celui est
accessible, sinon cliquez sur « No QRCODE ?
Click here »
Important : connectez au préalable votre
smartphone ou tablette sur le réseau Wifi que la
caméra devra utiliser.
Non compatible Wifi 5Ghz. Les caractères spéciaux
(#!»&@ etc..) dans votre clé de sécurité ainsi que le
HT40 (largeur de bande 40Mhz) peuvent entrainer
des difficultés à la configuration.
Veuillez vérifier les paramètres WIFI de votre box
auprès de votre fournisseur d’accès Internet en cas
de difficulté à la connexion.
IOS
Android

12
FR
D - CONFIGURATION
CAMÉRA IP WIFI 720P
Après avoir indiqué le mot de passe du réseau WiFi
que la caméra devra utiliser, cliquez sur «Appliquer»
: votre tablette ou smartphone vous demande si
la caméra est à portée et qu’elle est prête à être
configurée
IOS
Android
Si votre caméra est à proximité et non configurée,
cliquez sur « Oui » ou « OK » pour démarrer la
configuration par l’application.
Remarque : la caméra nécessite 30 secondes après
avoir été mise sous tension pour être disponible.
IOS
Android
Une fois les informations de connexion WiFi
envoyées à la caméra par l’appli, la caméra se
connecte en WiFi au réseau.
Votre smartphone ou tablette vous invitera à changer
le mot de passe :
IOS
Android
Cliquez sur « Oui » ou « modifier » et renseigner un
nouveau mot de passe
IOS
Android
Cliquez enfin sur « Terminé » en haut à droite de
l’écran ou sur « Appliquer » pour ajouter la caméra
à la liste des caméras connues de l’application.
IOS

13 FRFR
D - CONFIGURATION
CAMÉRA IP WIFI 720P
Android
Votre caméra apparaît dans la liste et vous avez
accès à son image et à ses réglages.
2 - ACCES A L’ENSEMBLE DES REGLAGES
2.1 - Configuration
Depuis la liste des caméras, cliquez sur l’icône
(Android) ou (iOs) à droite du nom de votre
caméra pour afficher les menus de configuration :
1
2
3
4
5
6
7
8
9
10
11
12
13
IOS
1
2
3
4
5
6
7
8
9
10
11
12
13
Android
1Changement du mot de passe de connexion
à la caméra (par défaut « admin »)
2Activation/désactivation et sensibilité de la
détection de mouvement
3
Actions à effectuer si un mouvement
est détecté : notification, envoi de mail,
lancement d’un enregistrement sur carte
mémoire (requiert l’insertion d’une carte
microSD non fournie dans la caméra)
4
Activation/désactivation de l’enregistrement
en continu sur carte microSD et la durée
des vidéos (requiert l’insertion d’une carte
microSD non fournie dans la caméra)
5inutilisé sur ce modèle

14
FR
D - CONFIGURATION
CAMÉRA IP WIFI 720P
6
Réglages de la qualité vidéo et du nombre
d’images par seconde.
Attention : si vous réglez trop haut la qualité
de l’image par rapport à la qualité de la
connexion internet de la caméra et de votre
smartphone ou tablette, vous risquez des
saccades ou des déconnexions.
Deux flux sont réglables : ils correspondent à
la « résolution Max » et « résolution faible » que
vous pouvez sélectionner dans l’affichage de
l’image en direct.
Attention : dans certains cas, un changement
de résolution de la caméra ne sera effectif
qu’après redémarrage de l’application.
Quittez et relancez l’application Aviwatch en
cas de problème.
7Configuration WiFi actuelle de la caméra
8Si une carte microSD a été insérée dans
la caméra, vous permet de la formater et
d’afficher sa capacité et l’espace restant
9Réglage de la date et de l’heure incrustées
dans la vidéo de la caméra
10 Réglages pour l’envoi d’e-mails en cas
d’alerte (voir exemple ci-après)
11 Réglages pour stockage sur serveur FTP
12 Redémarrage caméra à distance / Mise à
jour / remise à zéro
13 Informations réseau de la caméra
2.2 - Exemple : mise en place d’une alerte par
e-mail sur détection de mouvement
Pour déclencher l’envoi d’un e-mail lors de la
détection d’un mouvement, vous devez disposer
de 2 adresses e-mail : l’adresse de l’expéditeur
qui sera utilisée par la caméra, et l’adresse qui va
recevoir les alertes. La caméra utilise l’identifiant
et le mot de passe de l’adresse expéditeur, pour
se connecter et envoyer le mail. Sa configuration
dépend du fournisseur de mail choisi.
Remarque : les 2 adresses mail peuvent être
identiques (vous vous enverrez un message à
vous-même).
Pour notre exemple ici, on utilise
www.gmail.com:
[email protected] envoie les alertes,
[email protected] reçoit les alertes.
Les deux adresses doivent avoir été créées au
préalable.
Rendez-vous tout d’abord dans «Réglages
Email» :
1
11
2
3
4
5
6
7
8
9
10
IOS
1
2
3
4
5
6
7
8
9
10
11
Android
1
E-mail : Nom que vous devez entrer pour
vous connecter à la boîte mail qui émettra les
alertes. Dans notre exemple avec gmail c’est
l’adresse de l’expéditeur :
[email protected]

15 FRFR
D - CONFIGURATION
CAMÉRA IP WIFI 720P
2Mot de passe : Le mot de passe de connexion
qui correspond à adresseenvoi@gmail.
com dans notre exemple
3Réglages avancés
4Envoyer à : Renseignez ici l’adresse qui va
recevoir les alertes. Dans notre exemple :
[email protected]
5
Serveur SMTP : dépend du fournisseur de
mail de l’adresse qui envoie l’alerte. Dans
notre exemple avec gmail, smtp.gmail.com
6Port serveur : dépend du fournisseur de mail
de l’adresse qui envoie l’alerte. Dans notre
exemple avec gmail, 587
7
Type de cryptage : sécurité lors de la
connexion, liée au fournisseur de mail. Dans
notre exemple avec gmail, STARTTLS
8Sujet : sujet du mail d’alerte
9Message : corps du mail
10 Test : vous permet de simuler une alerte,
déclencher l’envoi d’un mail et contrôler la
bonne configuration de votre caméra.
11 Save / Appliquer : pour enregistrer la
configuration
Remarque : peu importe le fournisseur de mails
du destinataire, c’est celui de l’expéditeur qui
détermine ce qui doit être entré. Attention en
revanche à vérifier que les alertes ne sont pas
considérées comme « courrier indésirable » dans
la boîte du destinataire.
Attention : certains fournisseur mail ne vont pas
accepter que la caméra envoie des notifications
sans autorisation de votre part. Consultez les
paramètres de sécurité de votre boite mail pour
plus de détails.
Information : Il est inutile de contacter notre
assistance technique pour ces réglages, ils
dépendent de votre boite mail. Pour plus
de renseignements veuillez contacter votre
fournisseur d’E-mail.
Une fois cette configuration terminée, votre
caméra sait envoyer des mails. Il faut maintenant
lui expliquer quand le faire, dans le menu «
Action avec alarme » ou « Réglage actions
sur alerte » dans la configuration de la caméra :
1
2
3
4
5
IOS
1
2
3
4
5
Android
1
Notification dans l’appli en cas d’une alerte : tout
appareil sur lequel la caméra a été enregistrée
dans l’appli Aviwatch sera notifié en cas
de mouvement (l’appli doit fonctionner en
arrière-plan sur la tablette ou le smartphone)
2
Enregistrement sur SD : si une carte microSD
a été insérée dans la caméra, toute alerte
déclenche l’enregistrement d’une vidéo sur
cette dernière. La vidéo est consultable à
distance (voir ci-après)
3
E-mail avec photo en pièce jointe : si la
configuration mail a été effectuée (voir
paragraphe précédent), un mail sera émis
lors d’une détection de mouvement
4Options liées au FTP, non abordées ici
5Cliquez sur « Appliquer » pour sauvegarder
votre configuration, ou « retour » sur iOS
Une fois cette configuration terminée, il ne vous
reste plus qu’à activer la détection de mouvement
dans le menu « Réglages alertes » :

16
FR
D - CONFIGURATION
CAMÉRA IP WIFI 720P
1
2
3
IOS
1
2
3
Android
1Activez ici la détection de mouvement
2
Réglez ici la sensibilité de la détection de
mouvement. En haute sensibilité le moindre
mouvement déclenchera l’alerte, en basse
sensibilité, seuls les mouvements importants
à l’écran déclencheront l’alerte
3Cliquez sur « Appliquer » pour sauvegarder
votre configuration, ou « retour » sur iOS
La configuration est terminée. Par la suite, tout
mouvement devant la caméra provoquera l’envoi
d’un mail d’alerte, une notification dans l’appli
Aviwatch, et/ou un enregistrement sur carte
mémoire en fonction de vos réglages.

17 FRFR
E - UTILISATION
CAMÉRA IP WIFI 720P
1 - VIDEO EN DIRECT
Depuis la liste des caméras, cliquez sur l’image
à gauche du nom de votre caméra pour afficher
l’image en direct :
3 4 5
1 2
6 7
1Retournement/renversement de l’image
2Retour à la liste des caméras
3inutilisé sur ce modèle
4Prise d’une photo et stockage sur le
smartphone ou la tablette
5Prise d’une vidéo et stockage sur le
smartphone ou la tablette
6Sélection de la qualité de l’image (utile en cas
de connexion réseau ou mobile médiocre) : 2
réglages distincts sont accessibles
7inutilisé sur ce modèle
2 - LECTURE DES PHOTOS ET VIDEOS
PRISES PAR LA CAMERA
Depuis la liste des caméras, vous avez accès aux
photos prises de la caméra et stockées dans le
smartphone ou la tablette, aux vidéos stockées
dans le smartphone ou la tablette, et aux vidéos
stockées dans la carte microSD (non fournie) de la
caméra.
Suite à une alerte, si vous avez activé l’enregistrement
sur carte mémoire vous pouvez ainsi consulter
l’enregistrement montrant la détection.
3
1
2
IOS
3
Android
1
2
1
Consultation des photos prises par la
caméra et stockées dans le smartphone ou
la tablette (icone « » de la vue direct de
la caméra).
2
Consultation des vidéos prises par la
caméra, et stockées soit dans le smartphone
ou la tablette (icone « » de la vue direct
de la caméra, bouton « local » dans le menu
Vidéo), soit dans la carte microSD insérée
dans la caméra (suite à une alerte ou un
enregistrement continu, bouton « en ligne
dans le menu Vidéo).
3
« Editer » / « Modifier » vous permet
d’editer le nom de votre camera, ainsi que
le mot de passe d’accès (en cas d’erreur) ou
de supprimer la caméra sous Android.
Pour supprimer la caméra sous iOS veuillez
effectuer un balayage vers la gauche sur le
nom de la caméra

18
FR
F - REINITIALISATION
CAMÉRA IP WIFI 720P
En cas de problème ou de perte des identifiants,
la caméra peut être réinitialisée à ses valeurs par
défaut en appuyant 15 secondes sur la touche
Reset. Une fois réinitialisée, la caméra redémarre.
Au bout de 30 secondes elle est disponible pour
reconfiguration.

19
FRFR
G - INFORMATIONS TECHNIQUES ET LÉGALES
CAMÉRA IP WIFI 720P
1 - CARACTERISTIQUES TECHNIQUES
Caméra
Alimentation 12VDC / 1A
Interface réseau sans fil WiFi IEEE 802.11b/g/n 2.4Ghz
Capteur optique ¼’’ CMOS
Intensité lumineuse minimum 0 lux
Vision de nuit Automatique (capteur crépusculaire)
Portée : 20m
Optique f:3.6mm (~78°)
Touches Une touche de réinitialisation : retour aux paramètres usine
Compression vidéo h.264
Résolution Flux principal : jusqu’à 1280x720 pixels
Flux secondaire : jusqu’à 640x352 pixels
Stockage 1 logement pour carte microSD jusqu’à 128Go pour stockage de
vidéo avec accès à distance
Température d’utilisation et humidité 0°C à 40°C, 20% à 85%RH sans condensation
Usage intérieur exclusivement
Température de stockage et
humidité
-10°C à 60°C, 0% à 90%RH sans condensation
2 - GARANTIE
• Ce produit est garantie 2 ans, pièces et main
d’œuvre, à compter de la date d’achat. Il est
impératif de garder une preuve d’achet durant
toute cette période de garantie.
• La garantie ne couvre pas les dommages
causés par négligence, chocs ou accidents.
• être ouvert ou réparé par des personnes
étrangères à la société Avidsen.
• Toute intervention sur l’appareil annulera la
garantie.
3 - ASSISTANCE ET CONSEILS
• Malgré tout le soin que nous avons porté à la
conception de nos produits et à la réalisation
de cette notice, si vous rencontrez des
difficultés lors de l’installation de votre produit
ou des questions, il est fortement conseillé
de contacter nos spécialistes qui sont à votre
disposition pour vous conseiller.
• En cas de problème de fonctionnement
pendant l’installation ou après quelques jours
d’utilisation, il est impératif de nous contacter
devant votre installation afin que l’un de nos
techniciens diagnostique l’origine du problème
car celui provient certainement d’un réglage non
adapté ou d’une installation non conforme. Si
le problème vient du produit, le technicien vous
donnera un numéro de dossier pour un retour en
magasin. Sans ce numéro de dossier le magasin
sera en droit de refuser l’échange du produit.

FR
20
G - INFORMATIONS TECHNIQUES ET LÉGALES
CAMÉRA IP WIFI 720P
Contactez les techniciens de notre service après-
vente au :
0,35 € / min
0 892 701 369
Du lundi au vendredi de 9H à 12H et de 14H à 18H.
4 - RETOUR PRODUIT - SAV
Malgré le soin apporté à la conception et fabrication
de votre produit, si ce dernier nécessite un retour en
service après-vente dans nos locaux, il est possible
de consulter l’avancement des interventions sur
notre site Internet à l’adresse suivante :
http://sav.avidsen.com
Avidsen s’engage à disposer d’un stock de pièces
détachées sur ce produit pendant la période de
garantie contractuelle.
5 - DÉCLARATION DE CONFORMITE
A la directive R&TTE
Avidsen déclare que l’équipement désigné ci-
dessous :
Caméra IP WiFi 720P 123381
Est conforme à la directive RED et que sa conformité
a été évaluée selon les normes applicables en
vigueur:
EN 60065 :2014
EN 62479 :2010
EN301 489-1 V2.1.0 :2016-04
EN 301 489-17 V3.1.0 :2016-04
EN 300 328 V2.0.20 :2016-03
A Chambray les Tours le 06/02/17
Alexandre Chaverot, président
