AWT E Series User manual

Whirlpools E-Serie
Massage bathtube E-Series
DE Montage- und Bedienungsanweisung
GB Installation and operation instructions

AttentionsHinweise
Sicherheitshinweise
1. Lesen und befolgen Sie die Anleitung.
2. Das Produkt muss mit 16A abgesichert werden.
3. Die Installation muss durch Fachpersonal erfolgen.
4. Verwenden Sie für den Elektroanschluss ein Anschlusskabel mit einem
Durchmesser von 2,5mm².
5. Nachträgliche Veränderungen am Produkt sind nicht vorgesehen.
6. Nutzen Sie das Produkt nicht unter Einfluss von Alkohol oder anderen Drogen.
7. Minderjährige dürfen das Produkt nur unter Aufsicht von Erwachsenen benutzen.
8. Nutzen Sie keine Flüssigkeiten wie Schwefelsäure, Salzsäure, Scheuermilch
oder Alkali Alkohol zur Reinigung.
9. Bitte berühren Sie kurz nach und während der Nutzung nicht die Wasserpumpe, da
sich diese beim Betrieb aufheizt.
10. Die Wasserlinie für eine optimale Füllmenge liegt bei 30mm über der obersten Düse.
11. Sorgen Sie dafür, dass keine Objekte in die Ansaugöffnung geraten.
12. Achtung: Die Wassertemperatur darf 60 Grad Celsius nicht überschreiten.
13. Achtung: Das Produkt muss mit einem FI-Schutzschalter (30mA) gesichert sein.
14. Lagern Sie das Produkt nicht bei Kälte oder Frost.
15. Das Produkt ist nur für den Einsatz im beheizten Innenraum geeignet.
16. Die beiliegenden Schläuche, Verbindungswinkel, Reduzierungen etc. sind nur für
interne Verbindungen im drucklosen Bereich und nicht für den Wasserzulauf geeignet.
17. Der Wasserdruck muss zwischen 2,5 und 5 bar liegen.
18. Das Anschlussmaß für den Wasserzulauf beträgt 1/2 Zoll.
Installationsanleitung
1. Bestimmen Sie den Montageort.
2. Richten Sie das Produkt aus. Nutzen Sie dazu die verstellbaren Füße.
3. Die Wasseranschlüsse und der Abfluss müssen fachgerecht angeschlossen
werden. Der Abfluss befindet sich am Boden und hat einen Durchmesser von
38mm. Das Abflussrohr ist flexibel.
4. Schließen Sie das Produkt an den Strom an. Bitte beachten Sie die technischen Daten.
Der Stromanschluss muss fachgerecht erfolgen.
5. Überprüfen Sie alle Anschlüsse und stellen Sie sicher, dass sich kein Schmutz
in der Wanne befindet.
6. Befüllen Sie die Wanne und achten Sie darauf, dass diese dicht ist. Wenn die optimale
Füllmenge erreicht ist testen Sie die Funktionen am Bedienfeld.
7. Richten Sie das Produkt final.
8. Das Produkt muss zur Abdichtung versiegelt und gegen eine geflieste Wand gestellt werden.
Wartung
1. Reinigung des Acryl:
Verwenden Sie zur Reinigung ein Tuch oder einen Schwamm.
Um leichte Kratzer zu entfernen kann 1500 Nassschleifpapier verwendet werden.
Zahnpasta eignet sich zur Politur.
Es dürfen keine ätzenden Flüssigkeiten verwendet werden.
2. Reinigung der anderen Komponenten:
Zur Oberflächenreinigung der anderen Komponenten kann ein grobes Tuch
verwendet werden.
3. Reinigung des Ansauggitters:
Entfernen Sie zur Reinigung das Ansauggitter.
Es dürfen keine ätzenden Flüssigkeiten verwendet werden.

Safety instructions
1. Read and follow the instructions.
2. The product must be connected to a socket that meets the ipx4 rating.
3. Installation of the power unit must be carried out by electrician or distributor.
4. All pump‘s must be grounded.
The copper core ground wire specification should not be less than 2.5mm².
5. It is not allowed to modify the product, this voids warranty.
6. It is strictly forbidden to use this product after drinking or taking drugs.
7. Minors must be under parental supervision.
8. Do not use the strong corrosive liquids, such as sulfuric acid, hydrochloric acid,
alkaline liquor to clean this product.
9. Please stay clear of the pump‘s, these are hot while in use.
10. Please make sure that there is sufficient water in the tub,
this must at least reach 30mm above the highest jet.
11. The water intake must be kept clear at all times.
12. Do not use water over 60°C, this could damage to the product.
13. The use of this product without GFCI/RCD is prohibited.
14. Store in a warm and dry place.
15. No suitable for outdoor use.
16. The extra hozes and pipes aren‘t suitable for constant presured connections.
So these can‘t be used to connect the product to the house water system.
17. The water pressure should be between 2,5-5 bar.
18. The product can be connected using 1/2 inch reinforced hose.
Installation instructions
1. Determine where the product will be placed.
2. The product must be level, small adjustments can be made by turning the feet.
3. Connect the water inlet and drain, these must be installed by professionals.
Make sure there are no knots in the hoses, the drain flexible and is 38mm.
4. Connect the product to the powerline. Please watch the technical specs.
5. Check all connections to make sure that these are clean and dry.
6. Fill the pool with water and check for any leaks.
Maintenance instructions
1. Acrylic surface cleaning:
Daily cleaning can be done with flannel or sponge and water; if there is any scratch on the surface of the
product, please use 1500 water grind paper to lightly grind the scratch, then use toothpaste and flannel to
polish it; Please do not use corrosive liquids.
2. Chrome cleaning.
This can be cleaned with a flannel or sponge.
3. Water intake cleaning:
Unscrew the top of the intake, take out the net. Clean the net under running water.
Attention

Inhalt
AttentionsInhalt/Content
01
02
03
04
05
06
07
08
09
10
11
11
12
12
13
13
14
14
15
15
16
18
20
22
24
28
30
1. Materialbeschreibung
GE101E...........................................................
GE104E...........................................................
GE105E...........................................................
GE108/108-1/108-2E.......................................
GE111E............................................................
GE113/113-1E..................................................
GE114E............................................................
GE115E............................................................
GE119E............................................................
GE123E...........................................................
2. Wasser- und Elektroinstallation
GE101E...........................................................
GE104E...........................................................
GE105E...........................................................
GE108/108-1/108-2E......................................
GE111E...........................................................
GE113/113-1E.................................................
GE114E...........................................................
GE115E...........................................................
GE119E...........................................................
GE123E...........................................................
3. Produktinstallation
Abnehmbare Schürze......................................
Feste Schürze..................................................
Variable Schürze..............................................
4. Armatur
Information.......................................................
5. Bedienungsanleitung
E-Serie.............................................................
6. Elektronik
Schaltplan........................................................
7. Fehlerbehebung
Problemlösung.................................................
01
02
03
04
05
06
07
08
09
10
11
11
12
12
13
13
14
14
15
15
16
18
20
22
24
28
30
1. Spare parts
GE101E...........................................................
GE104E...........................................................
GE105E...........................................................
GE108/108-1/108-2E.......................................
GE111E............................................................
GE113/113-1E..................................................
GE114E............................................................
GE115E............................................................
GE119E............................................................
GE123E...........................................................
2. Water- and electricity location
GE101E...........................................................
GE104E...........................................................
GE105E...........................................................
GE108/108-1/108-2E.......................................
GE111E............................................................
GE113/113-1E..................................................
GE114E............................................................
GE115E............................................................
GE119E............................................................
GE123E...........................................................
3. Product assembly
Detachable skirt panel series...........................
Conjoined skirt panel series.............................
Skirt in general using.......................................
4. Faucet
Information.......................................................
5. User manual
E-Serie.............................................................
6. Elektronic
Wiring principle................................................
7. Troubleshooting
Solution............................................................

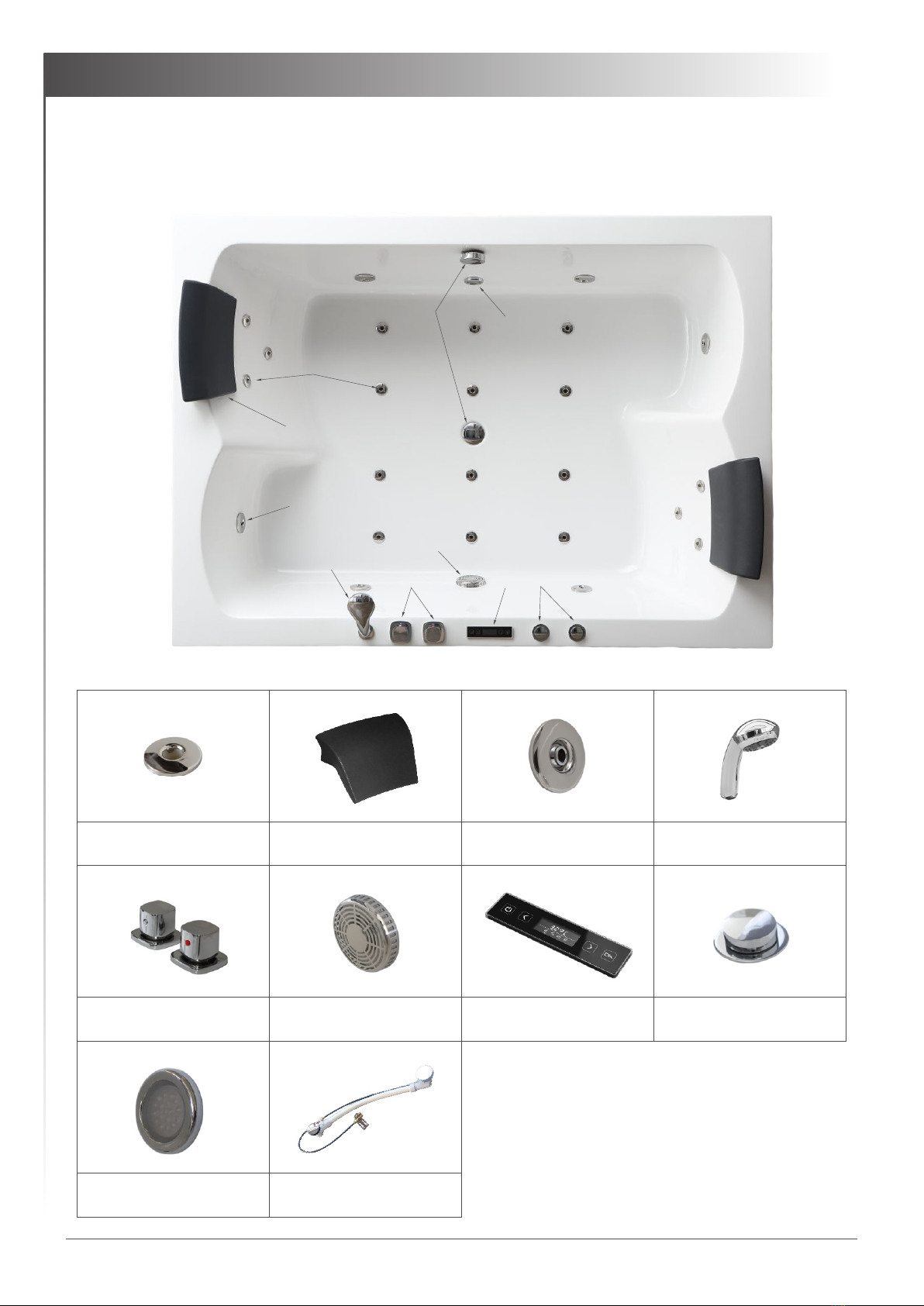

GE101E
1800x1200x700mm
1
2
3
4
5
6
78910
11
1. Abfluss/Drainer 2. Kleine Düse/Small jet 3. Kopfstütze/Neckrest 4. Große Düse/Big jet
5. Bodendüse/Floor jet 6. Ansauggitter/
Water intake
7. Bedienfeld/
Control panel
8. Luftbeimischung/
Air valve
9. Armatur/Faucet 10. Handbrause/
Handshower 11. Licht/Light
Materialbeschreibung/Spare parts
01

GE104E
1700x1300x620mm
1
2
34
5
6
7
8
9
10
11. 12.
1. Kopfstütze/Neckrest
5. Ansauggitter/
Water intake
9. Licht/Light
2. Bodendüse/Floor jet
6. Armatur/Faucet
10. Abfluss/Drainer
3. Luftbeimischung/
Air valve
7. Handbrause/
Handshower
4. Bedienfeld/
Control panel
8. Kleine Düse/
Small Jet
Materialbeschreibung/Spare parts
02

GE105E
1800x1300x620mm
1
2
3
4
56
7
8
9
10
11.
1. Kleine Düse/
Small Jet
5. Bedienfeld/
Control panel
9. Licht/Light
2. Handbrause/
Handshower
6. Luftbeimischung/
Air valve
10. Abfluss/Drainer
3. Armatur/Faucet
7. Bodendüse/Floor jet
4. Ansauggitter/
Water intake
8. Kopfstütze/Neckrest
03
Materialbeschreibung/Spare parts

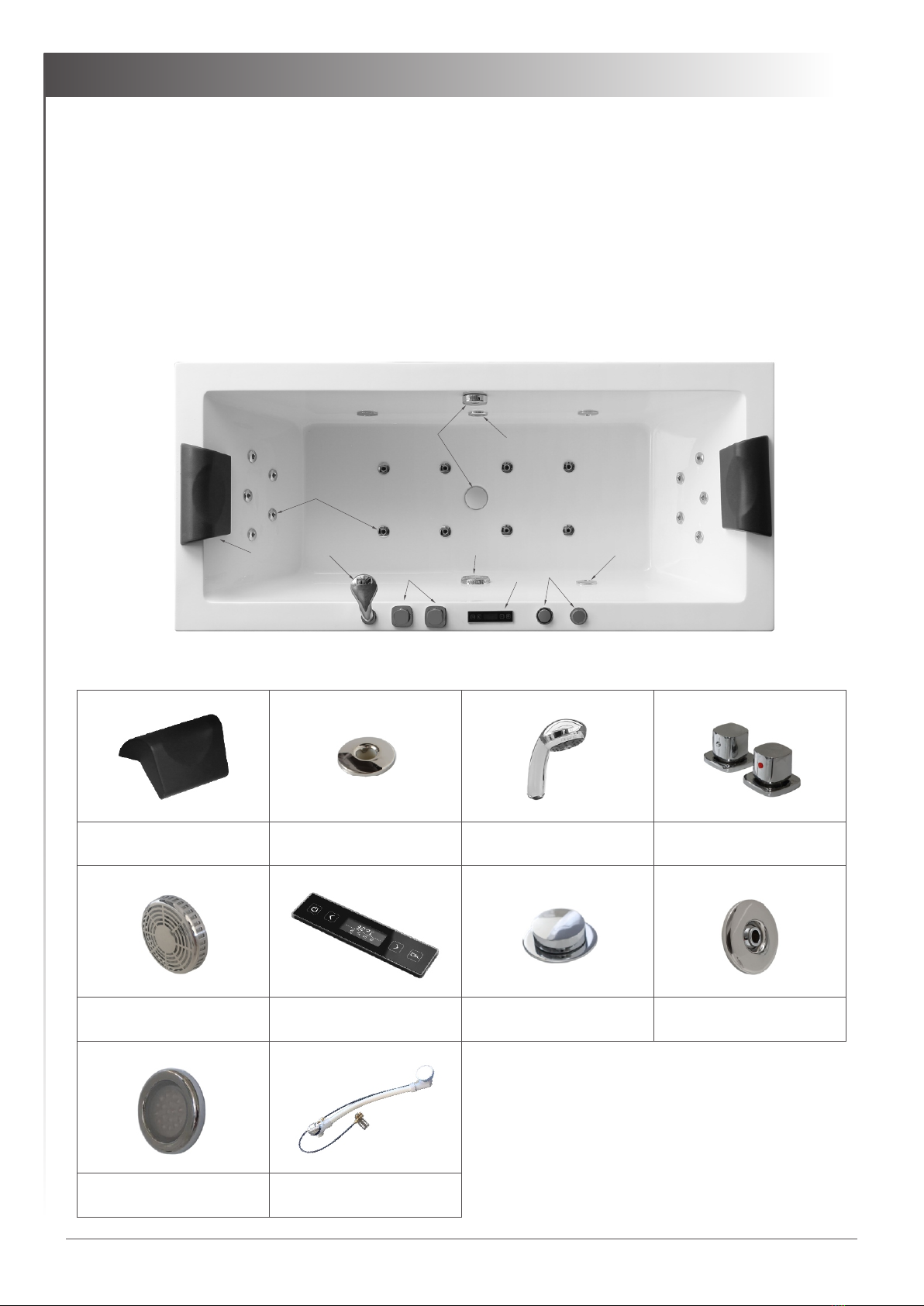

GE108E
1900x900x620mm
GE108-1E
1800x800x620mm
GE108-2E
1700x800x620mm
1
2
3
4
5
67
8
9
10
Ersatzteile
1. Kopfstütze/Neckrest
5. Ansauggitter/
Water intake
9. Licht/Light
2. Bodendüse/Floor jet
6. Bedienfeld/
Control panel
10. Abfluss/Drainer
3. Handbrause/
Handshower
7. Luftbeimischung/
Air valve
4. Armatur/Faucet
8. Kleine Düse/Small jet
04
Materialbeschreibung/Spare parts

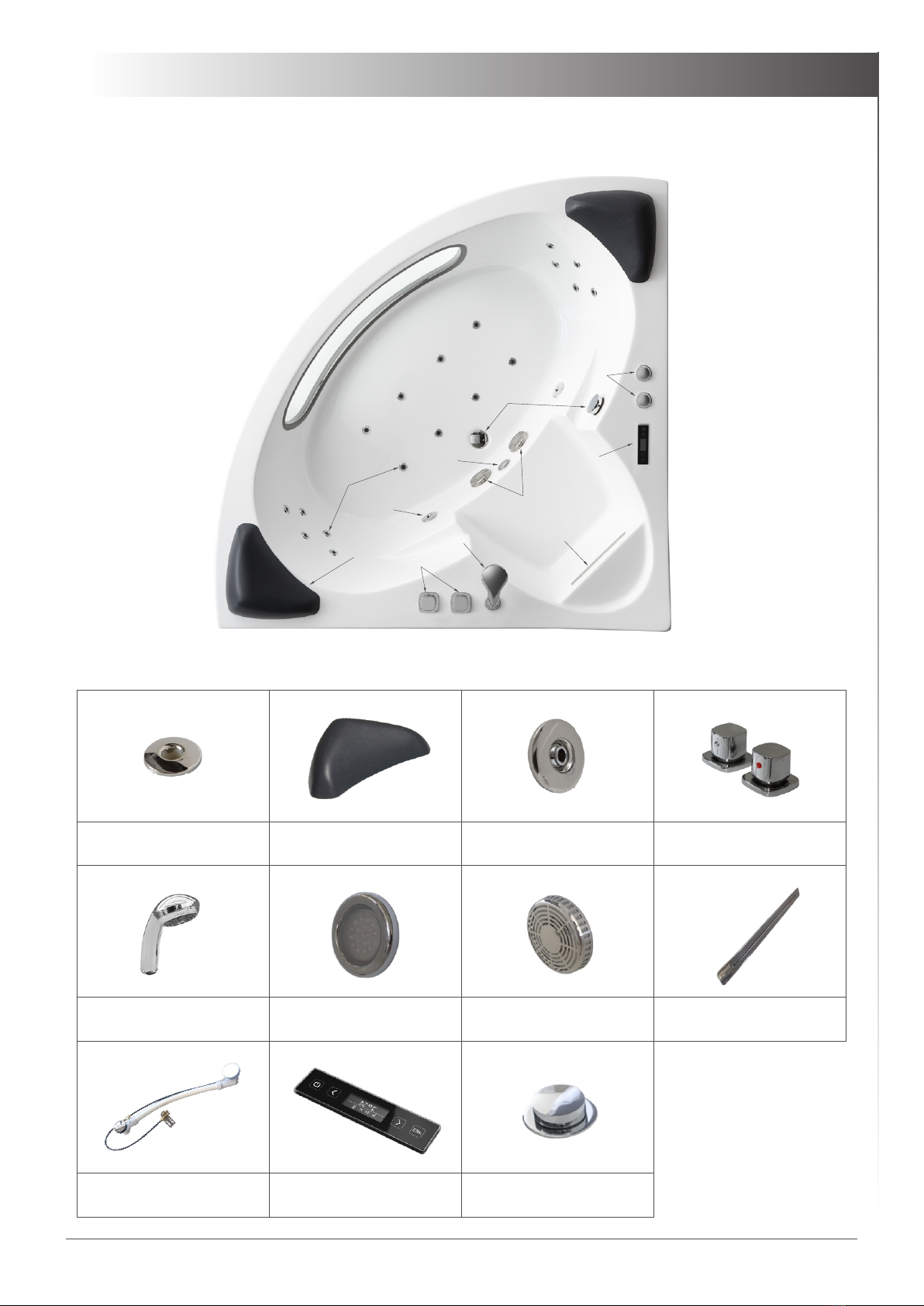

GE111E
1500x1000x600mm
1
23
4
5
6
78
9
10
11
1. Abfluss/Drainer
5. Ansauggitter/Water
intake
9. Bodendüse/Floor jet
2. Wasserfall/Waterfall
6. Handbrause/
Handshower
10. Kopfstütze/
Neckrest
3. Kleine Düse/Small jet 4. Armatur/Faucet
7. Bedienfeld/
Control panel
8. Luftbeimischung/
Air valve
11. Licht/Light
05
Materialbeschreibung/Spare parts

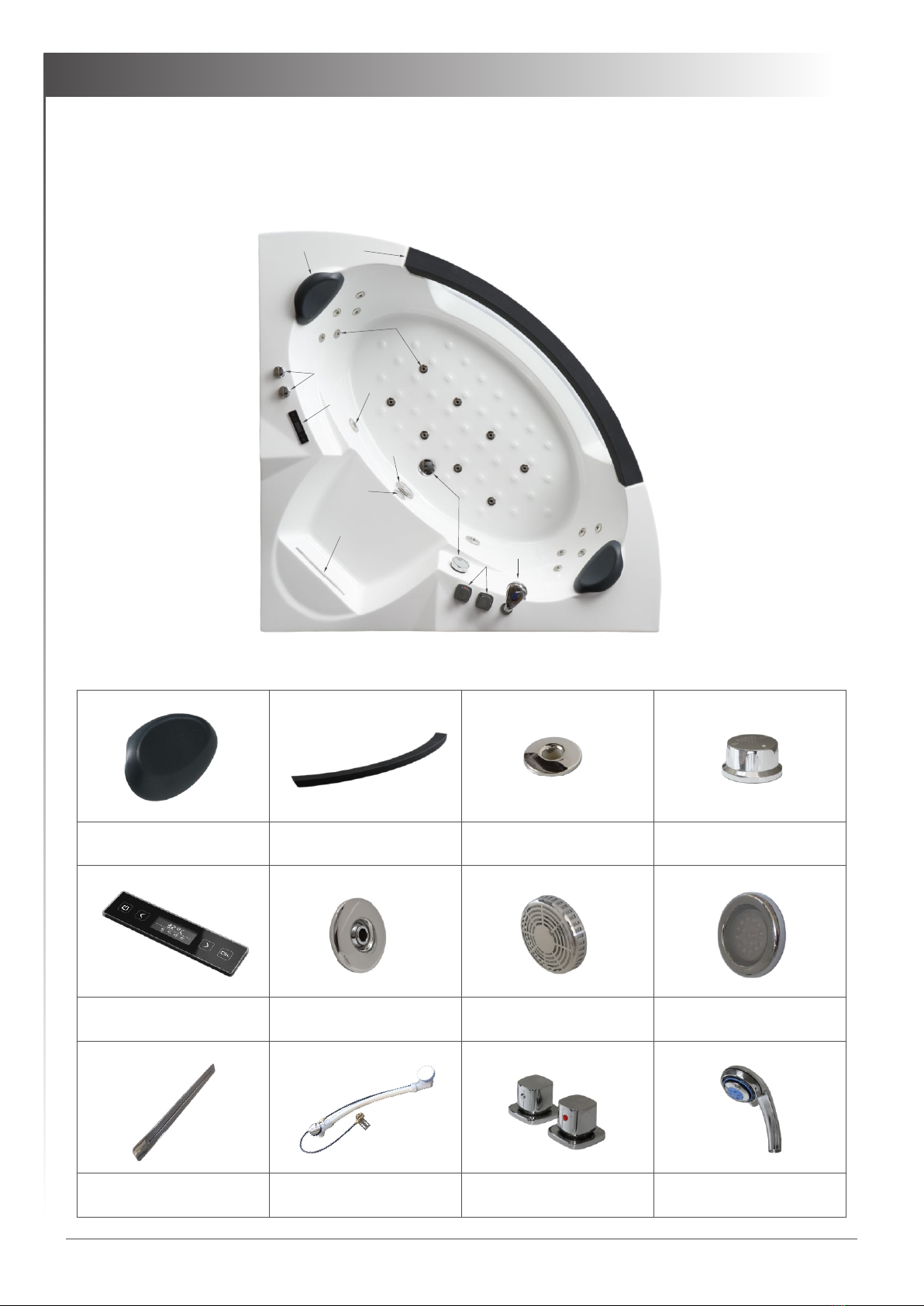

GE113E
1580x1580x600mm
GE113-1E
1450x1450x600mm
2
1
4
5
6
3
7
8
9
10
11 12
1. Kopfstütze/Neckrest 2. Handlauf/Handrail 3. Bodendüse/Floor jet 4. Luftbeimischung/
Air valve
5. Bedienfeld/Control
Panel 6. Kleine Düse/Small jet 7. Ansauggitter/
Water intake 8. Licht/Light
9. Wasserfall/Waterfall 10. Abfluss/Drainer 11. Armatur/Faucet 12. Handbrause/
Handshower
06
Materialbeschreibung/Spare parts

GE114E
1800x900x600mm
1
2
4
3
5
67
8
9
10 11
1. Kopfstütze/Neckrest 2. Bodendüse/Floor jet 3. Kleine Düse/Small jet 4. Handbrause/
Handshower
5. Armatur/Faucet 6. Wasserfall/Waterfall 7. Licht/Light 8. Ansauggitter/
Water intake
9. Abfluss/Drainer 10. Bedienfeld/
Control panel
11. Luftbeimischung/
Air valve
07
Materialbeschreibung/Spare parts

GE115E
1800x1300x640mm
1
2
3
4
5
6
78
9
10
1. Bodendüse/Floor jet 2. Kopfstütze/Neckrest 3. Kleine Düse/Small jet 4. Handbrause/
Handshower
5. Armatur/Faucet 6. Ansauggitter/
Water intake
7. Bedienfeld/
Control panel
8. Luftbeimischung/
Air valve
9. Licht/Light 10. Abfluss/Drainer
08
Materialbeschreibung/Spare parts

2
1
3
4
58
7
610
9
11
1. Bodendüse/Floor jet 2. Kopfstütze/Neckrest 3. Kleine Düse/Small jet 4. Armatur/Faucet
5. Handbrause/
Handshower 6. Licht/Light 7. Ansauggitter/
Water intake 8. Wasserfall/Waterfall
9. Abfluss/Drainer 10. Bedienfeld/
Control panel
11. Luftbeimischung/
Air valve
09
Materialbeschreibung/Spare parts
GE119E
1590x1590x700mm

GE123E
1880x1250x700mm
1
2
3
45
6
8
9
7
10
1. Kopfstütze/Neckrest 2. Bodendüse/Floor jet 3. Luftbeimischung/
Air valve 4. Kleine Düse/Small jet
5. Ansauggitter/
Water intake
6. Bedienfeld/
Control panel 7. Armatur/Faucet 8. Licht/Light
9. Handbrause/
Handshower 10. Abfluss/Drainer
10
Materialbeschreibung/Spare parts

1200
1800
700
550
1800
1200
400
400
700
480
1500
1650
Kaltwasser
Cold water
Hot water
Warmwasser
900
Socket
Stromanschlussdose
1230
830
GE101E
1800x1200x700mm
1300
1700
650 620
200
400
1700
620
1300
700
850
200
1820
540
Kaltwasser
Cold water
Hot water
Warmwasser
Socket
Stromanschlussdose
1050
780
420
150
GE104E
1700x1300x620mm
Anschluss/Connection
11

200
400
1900/1800/1700
620
900/800
450
900
450
Kaltwasser
Cold water
Hot water
Warmwasser
Socket
Stromanschlussdose
1900/1800/1700
900/800
620
1220/1150/1050
600/510
150
450
950
GE108E
1900x900x620mm
GE108-1E
1800x800x620mm
GE108-2E
1700x800x620mm
620
200
400
1700
620
1300
700
900
200
560
Kaltwasser
Cold water
Hot water
Warmwasser
Socket
Stromanschlussdose
800
1300
1800
1270
700
255
110
1868
520
150
GE105E
1800x1300x620mm
12
Anschluss/Connection

GE111E
1500x1000x600mm
1000
450
600
530
1500
1000
300
200
350
1500
600
1000
300
500
800
150
Socket
Stromanschlussdose
Kaltwasser
Cold water
Hot water
Warmwasser
320
1215
1580/1450
600
300
500
300
1580/1450
400
500
Socket
Stromanschlussdose
Kaltwasser
Cold water
Hot water
Warmwasser
A
150
560
600
1580/1450
1580/1450
450
450
680
1200
1670/1600
A
440
600
600
GE113E
1580x1580x600mm
GE113-1E
1450x1450x600mm
13
Anschluss/Connection

GE114E
1800x900x600mm
200
350
1800
600
900
200
850
400
Kaltwasser
Cold water
Hot water
Warmwasser
Socket
Stromanschlussdose
150
1800
900
600
230
900
1100
480
200
400
1800
640
1300
450
750
450
Kaltwasser
Cold water
Hot water
Warmwasser
Socket
Stromanschlussdose
150
1800
1300 640
GE115E
1800x1300x640mm
Anschluss/Connection
14

GE119E
1590x1590x700mm
1590
700
300
500
300
1590
A
A
1590
1590
1690
1200
700
700
620
700
150
Hot water
Warmwasser
Kaltwasser
Cold water
Socket
Stromanschlussdose
660
660
1880
1250 700
1250
940
540
940
1050
200
450
1880
700
1250
1000
1400
300
Kaltwasser
Cold water
Hot water
Warmwasser
Socket
Stromanschlussdose
150
GE123E
1880x1250x700mm
15
Anschluss/Connection

24h
A
B
①
②
③④
⑤
⑥
⑦
14
19
19
Abnehmbare Schürze/Detachable skirt
16
This manual suits for next models
12
Table of contents
Other AWT Bathtub manuals
