02EN
ASSEMBLY (see page 04)
SAFETY NOTES
Gloves should be worn during installation to prevent crushing and cutting injuries.
Children as well as adults with physical, mental and/or sensoric impairments must
not use this product without proper supervision. Persons under the influence of
alcohol or drugs are prohibited from using this product.
Do not allow the streams of the shower touch sensitive body parts (such as your
eyes). An adequate distance must be kept between the shower and you.
The product may not be used as a holding handle. A separate handle must be
installed.
The product may only be used for bathing, hygienic and body cleaning purposes.
The hot and cold supplies must be of equal pressures.
INSTALLATION INSTRUCTIONS
⁄ Prior to installation, inspect the product for transport damages. After it has been
installed, no transport or surface damage will be honoured.
⁄ The pipes and the fixture must be installed, flushed and tested as per the applicable
standards.
⁄ The plumbing codes applicable in the respective countries must be observed.
TECHNICAL DATA
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Thermal disinfection: 70°C / 4 min
⁄ The product is exclusively designed for drinking water!
⁄ Safety against backflow

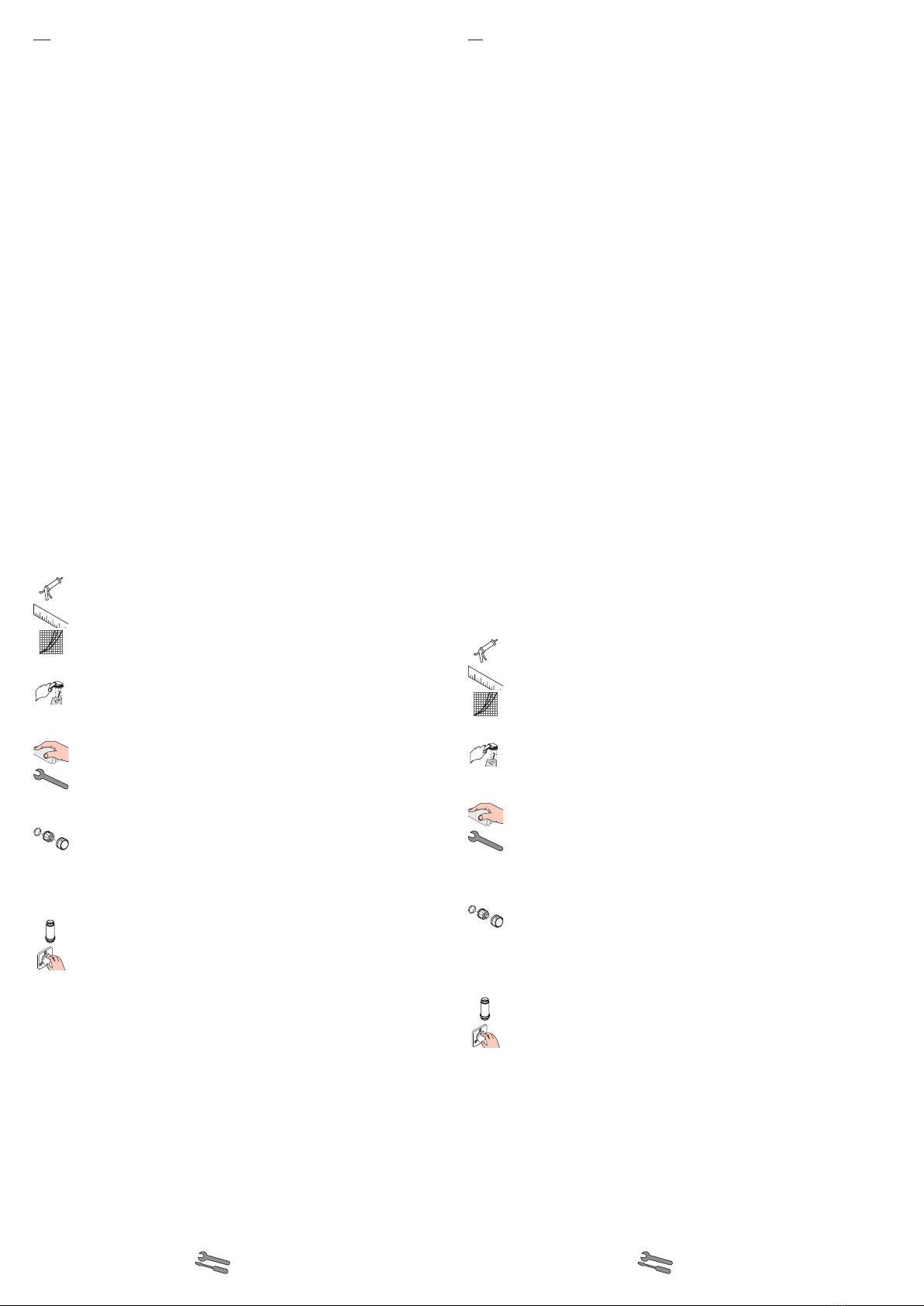

SYMBOL DESCRIPTION
Do not use silicone containing acetic acid!
DIMENSIONS (see page 03)
FLOW DIAGRAM (see page 03)
Hand shower
Bath Spout
ADJUSTMENT (see page 05)
To adjust the hot water limiter. Using a hot water limiter in combination with a
continuous flow water heater is not recommended.
CLEANING (see page 06)
MAINTENANCE (see page 07)
The check valves must be checked regularly according to EN 806-5 in
accordance with national or regional regulations (at least once a year).
SPARE PARTS (see page 09)
XXX = Colors
000 = Chrome Plated
350 = Satin Black
SPECIAL ACCESSORIES (order as an extra)
extension #97686000 (see page 09)
OPERATION (see page 08)
UngarischTausch
DE
MONTAGE (siehe Seite 04)
SICHERHEITSHINWEISE
Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen
Handschuhe getragen werden.
Kinder, sowie Erwachsene mit körperlichen, geistigen und / oder sensorischen
Einschränkungen dürfen das Produkt nicht unbeaufsichtigt benutzen. Personen, die
unter Alkohol- oder Drogeneinfluss stehen, dürfen das Produkt nicht benutzen.
Der Kontakt der Brausestrahlen mit empfindlichen Körperstellen (z. B. Augen) muss
vermieden werden. Es muss ein ausreichender Abstand zwischen Brause und
Körper eingehalten werden.
Das Produkt darf nicht als Haltegriff benutzt werden. Es muss ein separater
Haltegriff montiert werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körperreinigungszwecken eingesetzt
werden.
Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen müssen
ausgeglichen werden.
MONTAGEHINWEISE
⁄ Vor der Montage muss das Produkt auf Transportschäden untersucht werden. Nach
dem Einbau werden keine Transport- oder Oberflächenschäden anerkannt.
⁄ Die Leitungen und die Armatur müssen nach den gültigen Normen montiert, gespült
und geprüft werden.
⁄ Die in den Ländern jeweils gültigen Installationsrichtlinien sind einzuhalten.
TECHNISCHE DATEN
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Thermische Desinfektion: 70°C / 4 min
⁄ Das Produkt ist ausschließlich für Trinkwasser konzipiert!
⁄ Eigensicher gegen Rückfließen
SYMBOLERKLÄRUNG
Kein essigsäurehaltiges Silikon verwenden!
MASSE (siehe Seite 03)
DURCHFLUSSDIAGRAMM (siehe Seite 03)
Handbrause
Wanneneinlauf
JUSTIERUNG (siehe Seite 05)
Einstellen der Warmwasserbegrenzung. In Verbindung mit Durchlauferhitzern
ist eine Warmwassersperre nicht zu empfehlen.
REINIGUNG (siehe Seite 06)
WARTUNG (siehe Seite 07)
Rückflussverhinderer müssen gemäß EN 806-5 regelmäßig in
Übereinstimmung mit nationalen oder regionalen Bestimmungen auf ihre
Funktion geprüft werden (mindestens einmal jährlich).
SERVICETEILE (siehe Seite 09)
XXX = Farbcodierung
000 = Chrom
350 = Satin Black
SONDERZUBEHÖR (nicht im Lieferumfang enthalten)
Verlängerung #97686000 (siehe Seite 09)
BEDIENUNG (siehe Seite 08)
