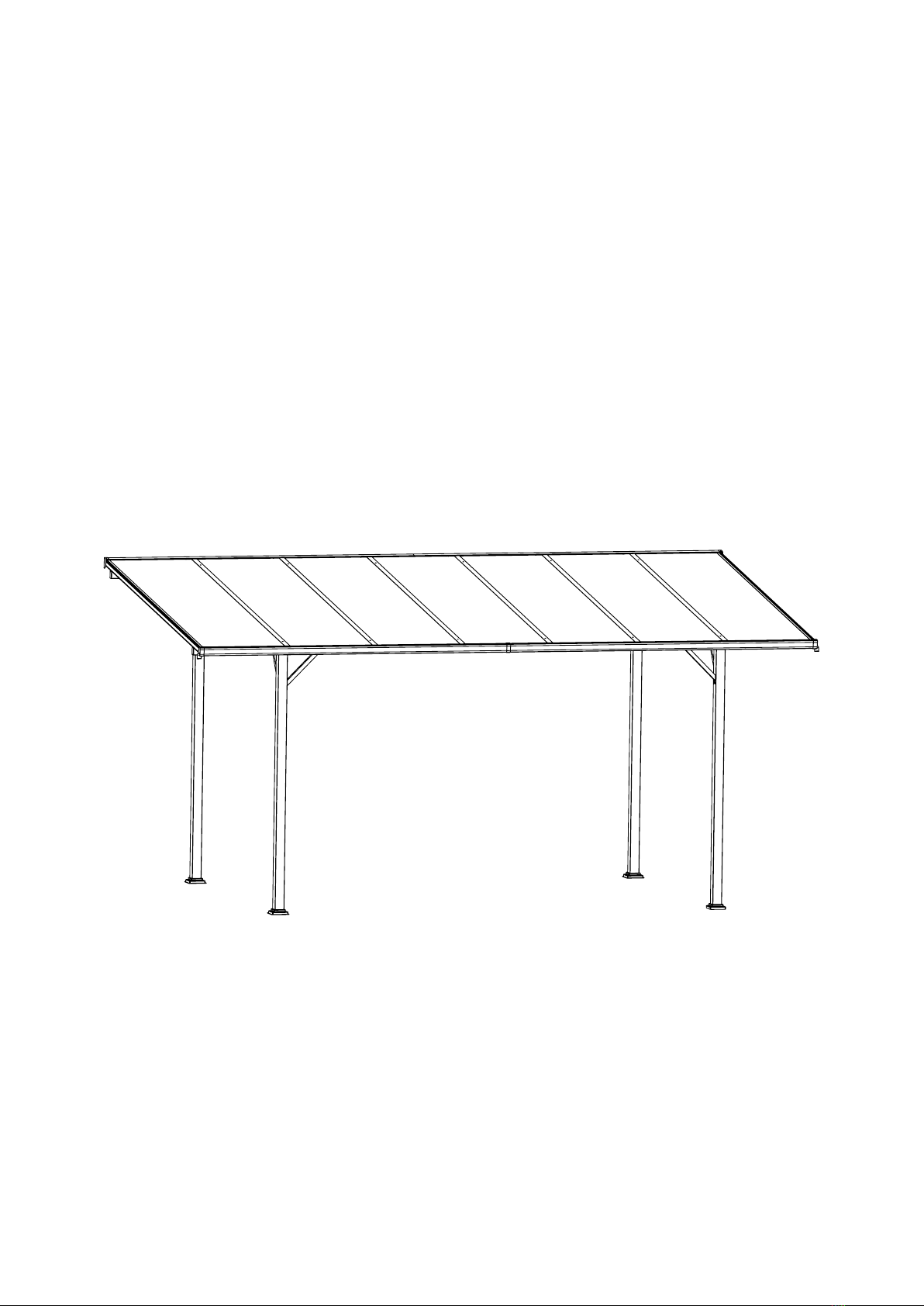

BAHAG CARPORT ANDY User manual

CARPORT ANDY
500 x 300 x 254/212 cm ANTHR
BAHAG AG
Gutenbergstr. 21
68167 Manheim
Germany EAN: 4024506674370

2 3
General Safety Instructions
1. Please refer to the instruction manual and
ensure all parts arewithin the box before you
begin assembling.
2. Please keep children and animals away
from the assembly site,also sources of possible
ignition should be avoided when assembling.
3. Please comply with basic safety precaution
requirements duringassembling to reduce the risk
of personal injury and damage to the product.
(Recommended to use gloves, goggles, non-slip
shoes, etc.)
4. Please allow suicient time to assemble
the product, to avoidhaving semi-assembled
parts of the product. (Assembling requires at least
4 persons and minimum two hours)
5. Please assemble the product on the flat
ground, ensure all screwsare tightened before
using. We suggest to use protection against
scratching from the ground during assembling
(Cover the ground with cardboard or cloth)
6. Please do not lean ladders at the product
when assembling orwhen you want to clean
the roof. Climbing and standing at the top of the
product (Roof) is prohibited.
Assembly instruction
1. The roof board with thin foam on the
surface must face to the sun. Before assembling,
do not tear o it.
2. Do not place any thermal conductor in or
under the product. (Oven or heater)
3. This Gazebo was design to withstand
a wind load of 25 m/s and a snow load
of 80 kg/m2, we strongly recommend in
locations exceeding these conditions, such as
thunderstorm, hailstone,heavy rain, high wind or
heavy snow, etc, do not stand below or nearby.
Damage caused beyond the stated wind and
snow conditions is not covered by the warranty.
4. This product is specifically designed with a
minor slope of the roof in order to allow drainage
of water flow. Please keep roof and gutters clear
of snow, dirt & leaves.
Care instructions
1. Regular cleaning of the drains is
recommended. Remove leaves and other dirt to
keep the drainage pipes clean.
2. Timely clean the dirt on the frame, Please
soak a soft cloth or foam in neutral detergent,
then wash them with water.
3. If necessary, pull roof board out and clean
the dirt outside and inside the roof port.
4. Please check the screws and making sure
they are tight after using the product for some
time. It is recommended once every quarter.
Aufbauanleitung
1. Die Dachplatten müssen, mit der Seite
geschützt von einer dünnen Schutzfolie, zur
Sonne nach oben hin montiert werden. Diese
Schutzfolie sollte erst nach der Montage entfernt
werden.
2. Es dürfen keine Wärmequellen oder
ein oenes Feuer unter dem Pavillon platziert
werden.
3. Das Pavillon kann Windgeschwindigkeiten
von 25m/s und einer Schneelast von 80kg/
m2 standhalten. Es wird dringend empfohlen
das Pavillon unter Bedingungen zu verwenden,
die diese Grenzwerte überschreiten, wie z.B.
Gewitter, Hagel, starker Regen, Wind oder
Schneesturm stehen sie nicht unter oder in nähe.
Schäden, die über die angegebenen Wind-und
Schneebedingungen hinaus verursacht werden,
sind von der Garantie nicht abgedeckt.
4. Dieses Produkt wurde speziell mit einer
geringen Dachneigung entwickelt, um Wasser
ablassen lassen. Bitte halten Sie Dach und
Dachrinnen frei von Schmutz und Blättern.
Gebrauchshinweise
1. Die Abflussrohre sollten regelmäßig
von Dreck,Staub und Laub befreit werden um
Verstopfungen der Rohre zu vermeiden.
2. Von Zeit zu Zeit sollten Sie den Rahmen
mit lauwarmen Wasser und mit einem milden
Haushaltsreiniger oder einer milden Seife
reinigen.
3. Die Dachplatten können Sie mit
lauwarmen Wasser und mit einem milden
Haushaltsreiniger oder einer milden Seife
reinigen. Reiniger mit Alkohol, oder sandhaltige
Reiniger dürfen nicht verwendet werden.
4. Vor der ersten Benutzung überprüfen Sie
bitte dass alle Schrauben fest angezogen sind.
Wir schlagen vor, die Schrauben in einem 3
monatigen Zeitintervall zu kontrolliere.
Allgemeine Sicherheitshinweise
1. Bitte lesen Sie die Aufbau- und
Bedienungsanleitung aufmerksam durch und
heben diese sorgfältig auf ,um später nachlesen
zu können. Stellen Sie bitte sicher , dass alle
aufgeführten Teile vorhanden sind bevor Sie mit
dem Aufbau beginnen.
2. Kinder und Haustiere sollten während des
Aufbaus ferngehalten werden.
3. Bitte benutzen Sie einfache
Sicherheitsstandards um mögliche Verletzungen
zu vermeiden (Arbeitshandschuhe, rutschfeste
Schuhe) und um Beschädigungen am Produkt
selber vorzubeugen.
4. Planen Sie bitte genügend Zeit für den
Aufbau des Pavillon ein. Wir schlagen vor,
den Pavillon mit 4 Personen aufzubauen und
mindestens 2 Stunden zu veranschlagen.
5. Sie sollten den Aufbau auf einem ebenen
und flachen Untergrund/Boden vornehmen. Der
Boden sollte mit Kartons oder Planen abgedeckt
werden um Kratzer an dem Produkt während des
Aufbaus zu vermeiden. Während des Aufbaus
sollten alle Schrauben nur leicht angezogen
werden. Sobald alle Teile montiert sind müssen
alle Schrauben fest angezogen werden.
6. Bitte lehnen Sie keine Leiter an den
Pavillon an - nichtwährend des Aufbaus und
auch nicht später bei eventuellen Reinigungen
des Daches. Das Klettern auf oder an dem
Pavillon und das Betreten des Daches ist
verboten.
CARPORT ANDY
500 x 300 x 254/212 cm
ANTHR

4 5
MONTAGEANLEITUNG / ASSEMBLY INSTRUCTION MONTAGEANLEITUNG / ASSEMBLY INSTRUCTION
Parts No.# QTY DESCRIPTION
A1 2
A2 2
A3 4
B1 1
B2 1
C1 1
C2 1
D1 2
D2 2
E1 1
E2 1
E3 1
E4 1
Parts No. # QTY DESCRIPTION Parts No. # QTY DESCRIPTION
F 7 G1 4
G2 2 G3 2
J 6 K 1
L 2 M 2
N 4 O 4
P1 1 P2 1
Q1 1 Q2 1
R 1 S1 1
S2 1 T 7
AA 4 ST4.2 x 12 BB 8 M6 x 8
CC 88 M6 x 15 DD 8 M6 x 45
EE 12 M6 x 55 FF 4 M8 x 20
GG 8 M6 x 60 HH 2 M6
II 1JJ 2
KK 1
BAHAG AG
Gutenbergstr. 21
68167 Manheim
Germany
BAHAG AG
Gutenbergstr. 21
68167 Manheim
Germany
EAN: 4024506674370 EAN: 4024506674370

6 7
STEP 1 STEP 3
STEP 4
STEP 2
E1 & E2 & E3 & E4
CC CC
N
N
O
E1 & E2 & E3 & E4
D1
D1 CC CC
CC
CC
M
D2
D2
EAN: 4024506674370 EAN: 4024506674370
A1
A1 A1
D2
D2
D1
D1
A1
DD
DD
D1 & D2
D1 & D2
D2
D2
A2 A2
A2 A2
A2
EE
EE
EE
D1
D1
D1 & D2
D1 & D2 D1 & D2

8 9
STEP 5
STEP 6
D1 & D2
D1 & D2 D1 & D2
A3 A3
D2
EE EE
A3
A3 A3
A3 A3
D2 D1
D1
EE
A2 & A3
CC
CC
CC
CC
CC
A1
A1
CC
F
F
F
A1 A2 A2
A3 A3 A3 A3
F F F F F F
F
STEP 7
FF
FF
A2
A2
A2
A2D2
D2
E4 E2
D1
D1
E3 E1
DD
DD
D1 & D2
D1 & D2
E3 & E4
E1 & E2
G1
E1 & E2 & E3 & E4
D2
D1 & D2
E4 E2
CC
CC
G1
G1
D1
G1
E3
E1
G1
STEP 8
EAN: 4024506674370 EAN: 4024506674370

10 11
EAN: 4024506674370 EAN: 4024506674370
STEP 9 STEP 11
STEP 12
STEP 10
A2
A2
A2
CC
CC
CC
CC
G2
G3
G2
G2
G3
G3 E3 E1
E2
E1 & E2
E4
A2
E3 & E4
C1
C2
C1
KHH HH
BB
CC
L
C2
A1
A1
A1
A2
C1 C2
A2 A3
CC
CC
C1 & C2
C1 & C2
A2 & A3
Q1 & Q2
AA A1
A1
Q1 C1 C2 Q2
A1
C1 & C2

12 13
EAN: 4024506674370 EAN: 4024506674370
STEP 13 STEP 14
STEP 15
T x 7
A2 & A3
CC
B1
B1
B2
B2
S2
S2
S1
S1
J
A2 A2
A3
J

14 15
EAN: 4024506674370 EAN: 4024506674370

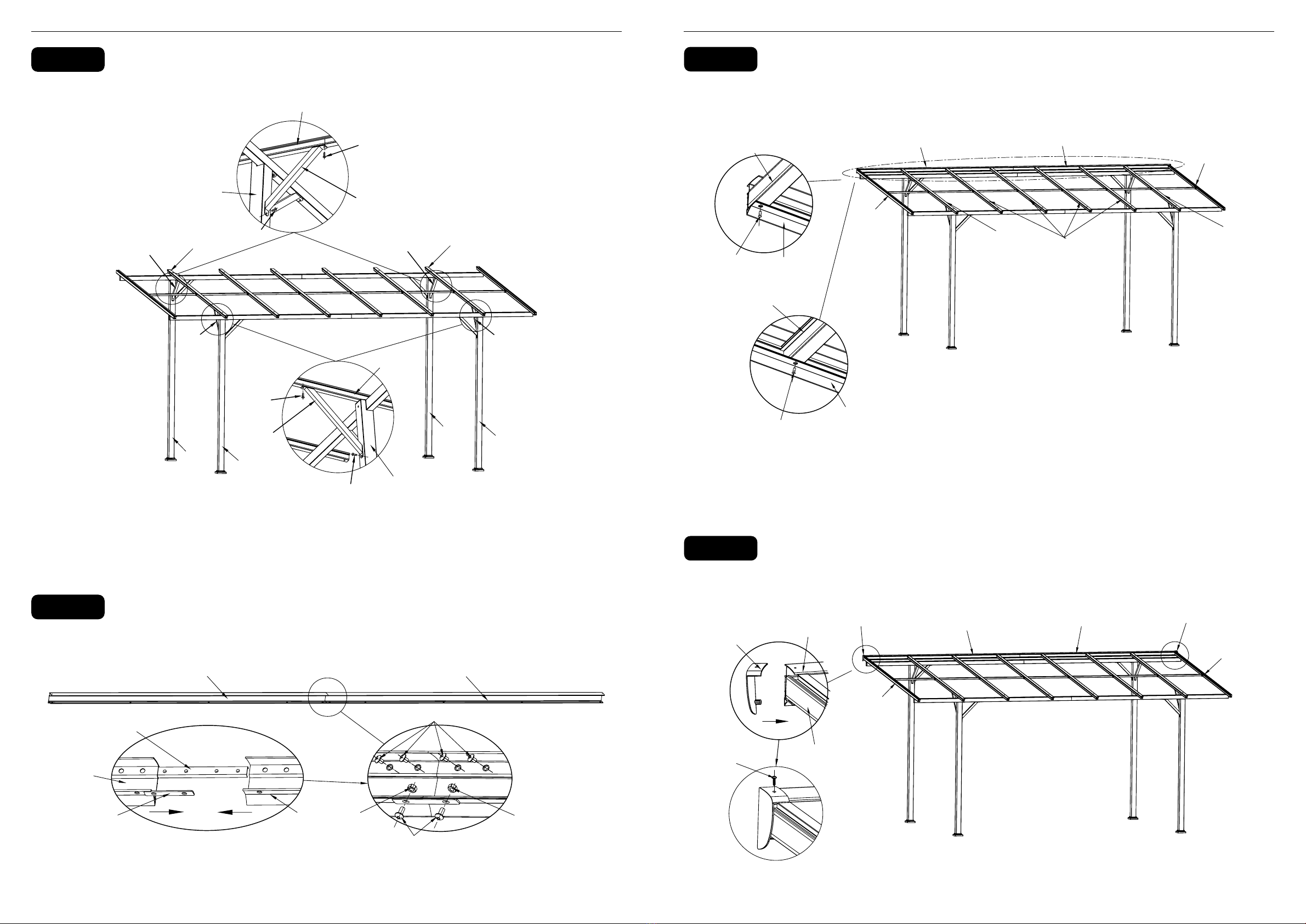

STEP 16 STEP 18
STEP 19
STEP 17
L B1 & B2
A2 & A3
A2 & A3
B1 & B2
CC
A2 A2
A3
B2 B1
B1
B1
B2
B2
R
R
L
L
1
2 3 BB
4
E4
N
N
O
10
E1 & E2 & E3 & E4
N
GG
E2 E3
NN
E1
B1 & B2 P1 & P2
P1 & P2
P1 & P2 B1 & B2
A1
A1
A1
P2
P1
A1
CC
AA
B2 B1

BAHAG AG
Gutenbergstr. 21
68167 Manheim
Germany EAN: 4024506674370
