BALTENSWEILER LET S User manual

LICHT UND LEUCHTEN www.baltensweiler.ch Te l. [phone]
BALTENSWEILER
[e-mail]
Siehe Beiblatt M 1130
LET S MONTAGE- UND BEDIENUNGSANLEITUNG
Sicherheitshinweise, Schutzklassen und Instruktionen
Luzern, 09. Januar 2019 / SaWa
Montageanleitung
Schutzkappe vom Gestänge entfernen
Gestänge bis zum Anschlag in Kugel einpressen
und mittels Madenschraube befestigen
Das Kugelgelenk kann hier nachgestellt werden
Bedienungsanleitung
Taster:
- Kurzer Druck: Ein- oder Ausschalten
- Langer Druck: Dimmen
Anschlag
Montage/Demontage des Leuchtenkopfs:
Leuchtenkopf und Gestänge so zusammenfügen,
dass Loch auf Loch passt.
M3-Gewindestift eindrehen, nur sanft anzie-
hen! Magnetkontakt an Gestänge befestigen, hält
magnetisch.
Anschlag
A
B
C
A
B
C
Magnetkontakt
Inbusschlüssel
klein
AB
C
Kabeldepot im Sockel
3
5
Diese Schrauben nicht anziehen/lösen!
(werkseitig eingestellt)
Anschlag
1
2
3
5
!
M 1127 / 16090
1
2
2
3
4
4
All manuals and user guides at all-guides.com

LICHT UND LEUCHTEN www.baltensweiler.ch Te l. [phone]
BALTENSWEILER
[e-mail]
Lucerne, 09 January 2019 / SaWaM 1127 / 16090
Operating instructions
Switch:
- Short press: On and off
- Long press: Dim
4
See supplementary sheet M 1130

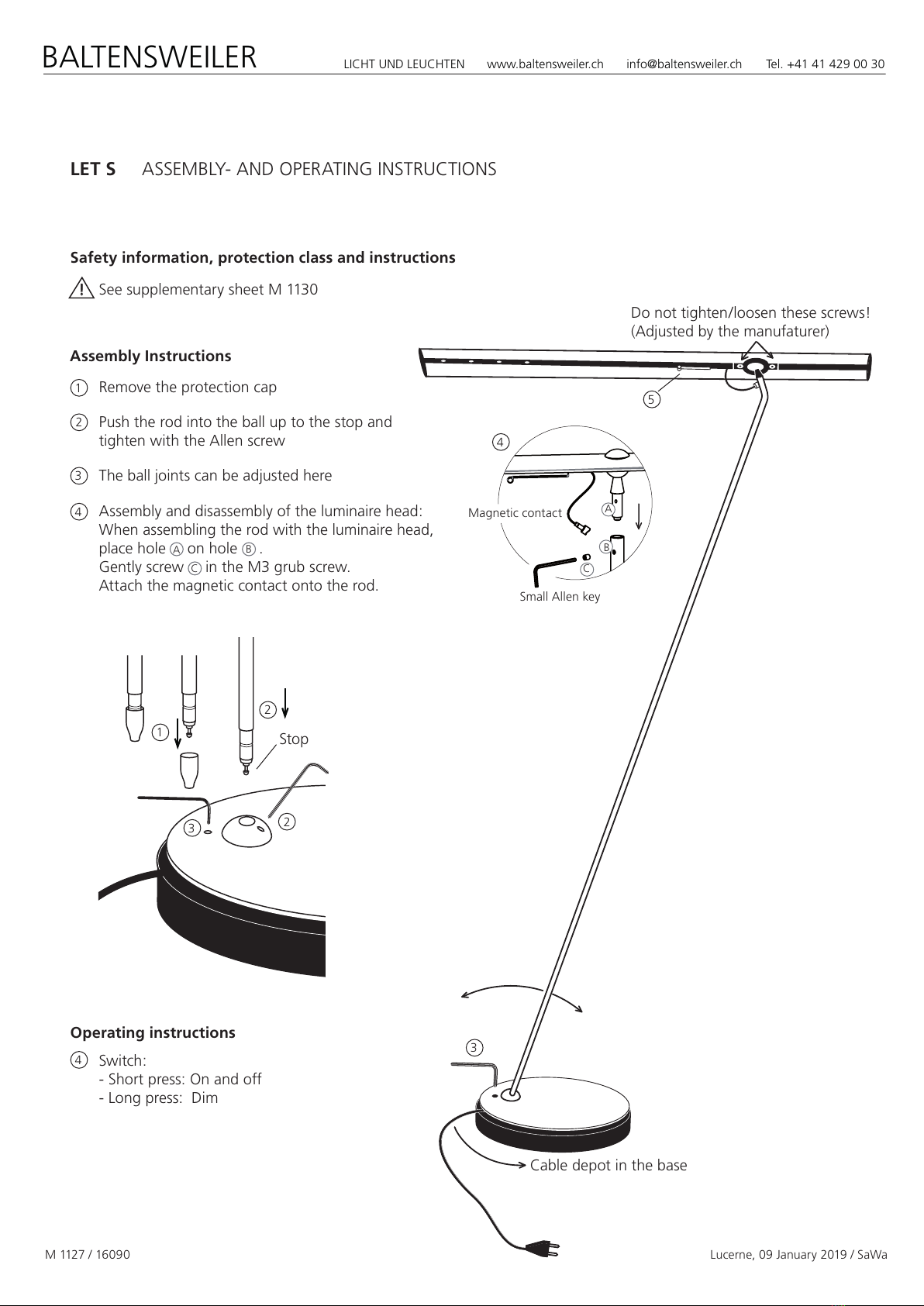

LET S ASSEMBLY- AND OPERATING INSTRUCTIONS
Safety information, protection class and instructions
!
Assembly Instructions
Remove the protection cap
Push the rod into the ball up to the stop and
tighten with the Allen screw
The ball joints can be adjusted here
1
2
3
A
B
C
A
B
C
Anschlag
Stop
Assembly and disassembly of the luminaire head:
When assembling the rod with the luminaire head,
place hole on hole .
Gently screw in the M3 grub screw.
Attach the magnetic contact onto the rod.
Magnetic contact
Small Allen key
AB
C
Cable depot in the base
3
5
Do not tighten/loosen these screws!
(Adjusted by the manufaturer)
1
2
2
3
4
4
