Baumer MG5 User manual

NOTICE D'INSTRUCTIONS : APPAREILS À CONTACTS ÉLECTRIQUES INDUCTIFS.
FR
320106 ind h 04/2015
Baumer Bourdon-Haenni S.A.S. · 125, rue de la Marre · C.S. 70214 · 41103 Vendôme Cedex · France
Tél. [phone] · Fax France [phone] · Fax Export [phone]
[e-mail] · www.baumer.com
USER INSTRUCTIONS : APPARATUS WITH INDUCTIVE ELECTRICAL CONTACTS.
UK
Utilisables en atmosphères explosibles.
Type : M3x – Mx3 – Mx3x – T13x (voyant polycarbonate)
Type : MG5 – DROE – DRxE – DxxE (voyant verre)
Sécurité Intrinsèque
Ces matériels ont été développés, fabriqués et contrôlés en accord avec les directives:
94/9/CE : normes EN60079-0, EN60079-11 / relatives aux matériels pour atmosphères explosives.
89/336/CE : relative à la compatibilité électromagnétique.
97/23/CE : directive équipements sous pression (DESP)
Ils sont du type à sécurité intrinsèque selon l’attestation d’examen CE de type LCIE 03 ATEX 6402X
Marquage
Les informations suivantes gurent sur le matériel :
- Baumer Bourdon-Haenni Vendôme France
- Type du matériel :
- n° de fabrication, date code de traçabilité et année
- CE0081 et les références de l’homologation
II 2 G Ex ia IIC T6 ou T5 ou T4 Gb (voyant verre)
II 2 G Ex ia IIA T6 ou T5 ou T4 Gb (voyant polycarbonate)*
*Avertissement : Risque de charges électrostatiques. Nettoyer seulement avec un chiffon humide.
T° amb. Max. voir tableau, classement en température suivant source d’alimentation
ATTENTION :
Une mauvaise utilisation des manomètres peut causer des dommages et des blessures. En application de ces Directives, l’utilisateur
doit s’assurer que les appareils sont installés et utilisés de façons appropriées pour supprimer au maximum les risques dus à la pres-
sion. Il est impératif de suivre rigoureusement les instructions de la présente notice. BOURDON-HAENNI décline toute responsabilité
quant aux dommages matériels ou humains, directs ou indirects, ainsi que les conséquences, par exemple, les pertes d’exploitation
résultant de la non observation des instructions du présent document.
Avant de procéder à l’installation, respecter les recommandations de la norme EN 837-2 :
Vérier que le manomètre, conçu selon les normes EN 837-1/3, est bien adapté à l’utilisation prévue.
- Pression de service PS : selon les modèles, PS=75 ou 100% de la valeur maximale d’échelle du cadran (un triangle indique 100%)
- Température de service TS
- Niveau de sécurité du manomètre
- raccordement au process
- Type de montage
- Raccordement électrique
- Tension d’alimentation
- Compatibilité des matériaux en contact avec le uide à mesurer, vérier la matière indiquée sur le cadran. Sans indication, les
matériaux en contact avec le uide sont en alliage cuivreux.
-Vérier que l’appareil est bien adapté aux conditions d’environnement, vibrations, chocs, pulsations, atmosphère environnante.
Des précautions particulières sont à prendre avec des uides dangereux comme par exemple : oxygène, acétylène, matières
inammables, ou produits toxiques ainsi que pour les uides de l’industrie du froid.
Utilisation sur circuit d’oxygène,
- Vérier que l’appareil est prévu pour cette application. Le cadran doit avoir en impression rouge, l’inscription OXYGEN et le symbole
international «Exempt d’huile» (burette barrée).
- L’appareil ne doit pas avoir été en contact avec de l’huile ou de la graisse non compatible oxygène. Sinon, il y a RISQUE D’EXPLOSION.
Montage:
Un appareil doit être monté conformément aux règles de l’art en usage.
- Il est recommandé de le monter avec un robinet d’isolement.
- L’utilisateur doit s’assurer de l’étanchéité des raccordements en utilisant des joints appropriés et compatibles avec le uide à
mesurer.
- Utiliser une clef de serrage appropriée aux dimensions des raccords. NE JAMAIS UTILISER LE BOITIER COMME MOYEN DE
SERRAGE.
- Respecter les consignes de mise en service éventuellement indiquées sur l’appareil.
- Respecter les caractéristiques d’alimentation électrique, et les schémas de câblage.
- pour les appareils équipés d’un évent arrière ou d’un fond éjectable, respecter un espace minimum de 20mm entre la face arrière du
boîtier et le plan immédiat qui lui succède.
- De même, pour ce type d’évent arrière, avec un boîtier rempli de liquide amortisseur, ne pas ôter cet évent de son emplacement.
- Ne réemployer un appareil que sur le uide correspondant à sa 1ère utilisation.
Branchement électrique : voir shéma
-S’assurer que le type de contact est bien adapté à l’utilisation.
-Respecter les valeurs indiquées dans les tableaux ci-dessous.
Réglage
1er cas : L’appareil est réglé à une valeur de consigne spéciée à la commande. Dans ce cas aucun réglage n’est nécessaire,
l’appareil est utilisable en l’état.
2ème cas : L’appareil n’a pas été réglé sur une valeur de consigne.
A l’aide du bouton de réglage central «A», positionner le ou les index «B» à la valeur désirée.
Vérier le réglage en fonctionnement, le cas échéant retoucher la position du ou des index.
ATTENTION :
Les conditions de fonctionnement doivent être compatibles avec une utilisation sûre.
L’appareil ne doit pas être soumis à :
- Des chocs mécaniques, sinon l’éloigner et le raccorder par un exible.
- Des vibrations, sinon l’éloigner et le raccorder par un exible.
- Des pulsations de pression, sinon utiliser un montage avec vis-frein , ou un amortisseur.
ATTENTION : les pulsations de pression sont à l’origine d’une réduction importante de la durée de vie des appareils.
- Des pressions supérieures aux pressions de service PS. Si non utiliser un limiteur de pression.
- Des températures supérieures et inférieures aux températures de services TS , sinon utiliser un montage sur siphon ou avec exi-
ble pour respecter les températures de l’appareil.
Nota : Si ces conditions pouvant réduire la sécurité des appareils ne sont pas respectées nous consulter
Démontage
- Lors du démontage, s’assurer que l’appareil n’est pas soumis à la pression et qu’il n’est plus alimenté électriquement. Par précaution,
démonter lentement.
- S’assurer que la température du corps de l’appareil, ne présente pas de risque de brûlure.
- S’assurer que les résidus du produit présent dans l’organe moteur de l’appareil ne sont pas dangereux pour l’opérateur et l’envi-
ronnement.
Maintenance
- La sécurité générale d’une installation dépend souvent de la abilité des indications des appareils qui y sont installés.
- Il est nécessaire de déposer immédiatement tout appareil dont les indications semblent anormales, puis de le tester. S’il n’est plus
conforme, celui ci doit être remplacé par un appareil neuf.
- Il convient de s’assurer de l’exactitude des appareils par des vérications périodiques.
- Tout appareil supposé avoir subi des conditions anormales d’utilisation (ex : incendie, mauvais uide, chocs etc…) ne doit plus être
utilisé.
- La maintenance, la vérication ou le réétalonnage doivent être faits par un personnel habilité par le fabricant, utilisant un
équipement approprié.
Usable in explosive atmospheres.
Type : M3x – Mx3 – Mx3x – T13x (window polycarbonate)
Type : MG5 - DROE - DRxE – DxxE (window glass)
Intrinsically Safe
These instruments were developed, manufactured and checked pursuant to directives:
94/9/EC (standards EN60079-0, EN60079-11) relating to the equipment for explosive atmospheres.
89/336/ EC (electromagnetic compatibility)
97/23/EC: pressure equipment directive (PED).
They are of the type with intrinsic safety according to EC type examination certicate LCIE 03 ATEX 6402X
Marking
The following information is reproduced on the instrument:
- Baumer Bourdon-Haenni Vendôme France
- Type:
- Serial number, date codes traceability and year
- CE0081 and approval references
II 2 G Ex ia IIC T6 or T5 or T4 Gb (window glass)
II 2 G Ex ia IIA T6 or T5 or T4 Gb (window polycarbonate)*
*Warning: Potential danger of electrostatic charges. Clean exclusively with a wet cloth.
The maximum permissible ambient see table temperature classication according to power supply.
WARNING:
Incorrect use of apparatuses can cause damage and injuries. Under this Directive, the user must ensure that apparatuses are instal-
led and used in such a way that pressure-related hazards are eliminated to a maximum extent. The instructions in this leaet must be
strictly followed. BOURDON-HAENNI declines all responsibility for any direct or indirect damage to property or persons as well as for
the consequence, for example, of lost production resulting from failure to observe the instructions in this leaet.
Before starting installation, follow the recommendations of standard EN 837-2:
Check that the apparatus, designed in compliance with standard EN 837-1/3 is suitable for the planned use in terms of:
- Operating pressure (OP): depending on models, OP =75 or 100% of the maximum value of the dial scale (a triangular symbol
indicates 100).
- Operating temperature (OT)
- Safety level of the apparatus
- Process connection
- Type of mounting
- Electric connection
- Compatibility of materials in contact with the uid to be measured
- Check the material indicated on the dial. If there is no indication, materials in contact with the uid are copper alloys.
- Check that the apparatus is compatible with environmental conditions, vibrations, shocks, pulses and the surrounding atmosphere
Special precautions are necessary with dangerous uids, for instance: oxygen, acetylene, ammable materials, or toxic products
and for uids for the refrigeration industry
Use in an oxygen circuit
Check that the apparatus is designed for such an application. The dial must have the word OXYGEN printed in red and the internatio-
nal symbol “Oil-free” (a crossed-out oil can).
The apparatus must not have been in contact with oil or grease that is incompatible with oxygen: RISK OF EXPLOSION.
Mounting
An apparatus must be mounted in compliance with standard practice.
- We advise you to mount the gauge with an insulation valve.
- The user must check that the connections are perfectly sealed by using suitable seals which are compatible with the uid to be
measured.
- Use a correctly sized spanner to tighten connections. NEVER TWIST THE CASE IN ORDER TO TIGHTEN CONNECTIONS.
- Comply with the instructions given on the device when putting it into service.
-For apparatus tted with a rear blow-out disc or blow-out back, ensure that there is a gap of at least 20 mm between the rear panel of
the casing and the surface immediately next to it.
- Likewise, for this type of rear blow-out disc and a casing lled with damping uid, do not remove the disc from its location.
- Only re-use a apparatus if the uid is the same as for its rst use.
Electric connection : please see diagram hereunder
-To make sure that the type of contact is well adapted to the use.
-To respect the values indicated in the tables below.
Adjustement
1st possibility: the device is adjusted to a desired variable specied when placing the order. If so, no adjustment is required. The
device can be operated as such.
2nd possibility: The device has not been adjusted on a set point with the adjustment central button «A», adjust index «B» to the
needed value.
Check the adjustment during device operation, if need be, adjust again index position.
WARNING :
The operating conditions must be such that the device can be used safety.
The apparatus mustnot be subjected to :
- mechanical shock : if there is a risk, install it remotely with a capillary connection.
- vibrations : if there is risk, install it remotelywith a cpillary connection.
- pressure pulses : if there is a risk use a mount with restrictor screw or a damper.
WARNING : pressure pulses cause a risk use a considerable shortening of the operating life of apparatuses.
- pressures greater that operating pressures (OP). Otherwise use a pressure relief valve.
- températures greater or less than operating temperatures (OT). If there is a risk use a siphon mount or mount with capillary connection
to give the correct temperature at the apparatus.
Note : Failure to observe the conditions above may reduceapparatus safety. In such cases contact us.
Disassembly
- During disassembly, check that the apparatus is no longer under pressure and that it is not fed any more electrically. As a
precaution, disassemble it slowly.
- Check that the temperuture of the apparatus body is not suffcient to cause burning.
- Check that residues of the product present in the tube and block of the apparatus are not dangerous for the operator and the
environment.
Maintenance
- The general safety of a facility often depends on the reliability of indications on the apparatuses installed in the facility.
- Any apparatus that seems to be giving false readings must be removed immediately, then tested. If the tests prove it is unreliable, it
must be replaced with a new device.
- Periodic verications should be carried out to check the accuracy of apparatuses.
- Any apparatus considered to have been subjected to abnormal conditions of use (e.g. re, wrong uid, blow-out, etc.) must not be
used.
- Maintenance, verication or recalibration must be carried out by personnel approved by the manufacturer and using suitable
equipment.
Hazardous area
Zone dangereuse
For each inductive independent contact :
Ci =30 nF, Li = 100 mH and :
Alimentation C / Supply C
Classification en température / Temperature classification
-40°C ≤
≤ +45°C
≤ +45°C
-20°C ≤
Classification en température / Temperature classification
Pour chaque contact inductif indépendant :
Ci =30 nF, Li = 100 mH et :
SJ2N
SJ2SN -40°C ≤
≤ +66°C
≤ +67°C
-20°C ≤
≤ +70°C
-20°C ≤
-40°C ≤
≤ +70°C ≤ +70°C
-40°C ≤
-20°C ≤
≤ +70°C
Pi ≤ 64 mW
Li ≤ 25 mA
Ui ≤ 16 V
Alimentation B
T6
Ui ≤ 16 V
Pi ≤ 34 mW
Li ≤ 25 mA
T6
/Supply A
Alimentation A
T5 T6
/Supply B
Pi ≤ 242 mW
Li ≤ 76 mA
-40°C ≤
-20°C ≤
≤ +60°C
≤ +60°C
-40°C ≤
≤ +70°C
≤ +70°C
-20°C ≤
-40°C ≤
≤ +30°C
-20°C ≤
≤ +30°C
-40°C ≤
≤ +45°C
≤ +45°C
-20°C ≤
Ui ≤ 16 V
Li ≤ 52 mA
Pi ≤ 169 mW
T5 T4
Ui ≤ 16 V
T6 T5
Alimentation D / Supply D
-40°C ≤
≤ +57°C
-20°C ≤
≤ +57°C
T4
U nominal 8Vdc - current comsuption ≥ 3mA U nominal 8Vdc - consommation courant ≥ 3mA
Toutes dispositions seront prises par l'utilisateur pour que le transfert calorifique du fluide vers la tête de l'appareil ne
porte pas celle-ci à une température correspondant à la température d'auto-inflamation du gaz dans lequel elle se trouve.
All necessary measures must be taken by the user, to avoid the calorific transfer from the fluid to the apparatus head
increasing the head's temperature to such that it reaches the self-ignition temperature of the gas in which it is used.
Pour une installation
Sécurité Intrinsèque,
il est impératif d'utiliser
des accessoires certifiés.
for an intrisic safet installation,
it is imperative to used
certified accessories.
NOTA :
alimentation / supply
sortie / output
Zone non dangereuse / Non hazardous area
- Relais / relay
- Amplificateur / amplifier
- Barrière / barrier
1-2
Zone dangereuse / Hazardous area : 1 et 2
window glass window polycarbonate
Voyant verre / Voyant polycarbonate /
Avertissement :
Risque de charges électrostatiques.
Nettoyer seulement avec un chiffon
humide. /
Warning:
Potential danger of electrostatic
charges.
Clean exclusively with a wet cloth.
2 4 6 5 3 1 42 5 6 3 1
1 4 23 4 21 3 2 53 146
2 63 5 14
41 6 35 2 1 54 236 51 63 24 31 45 6 2
42 3 1 2 3 4 1

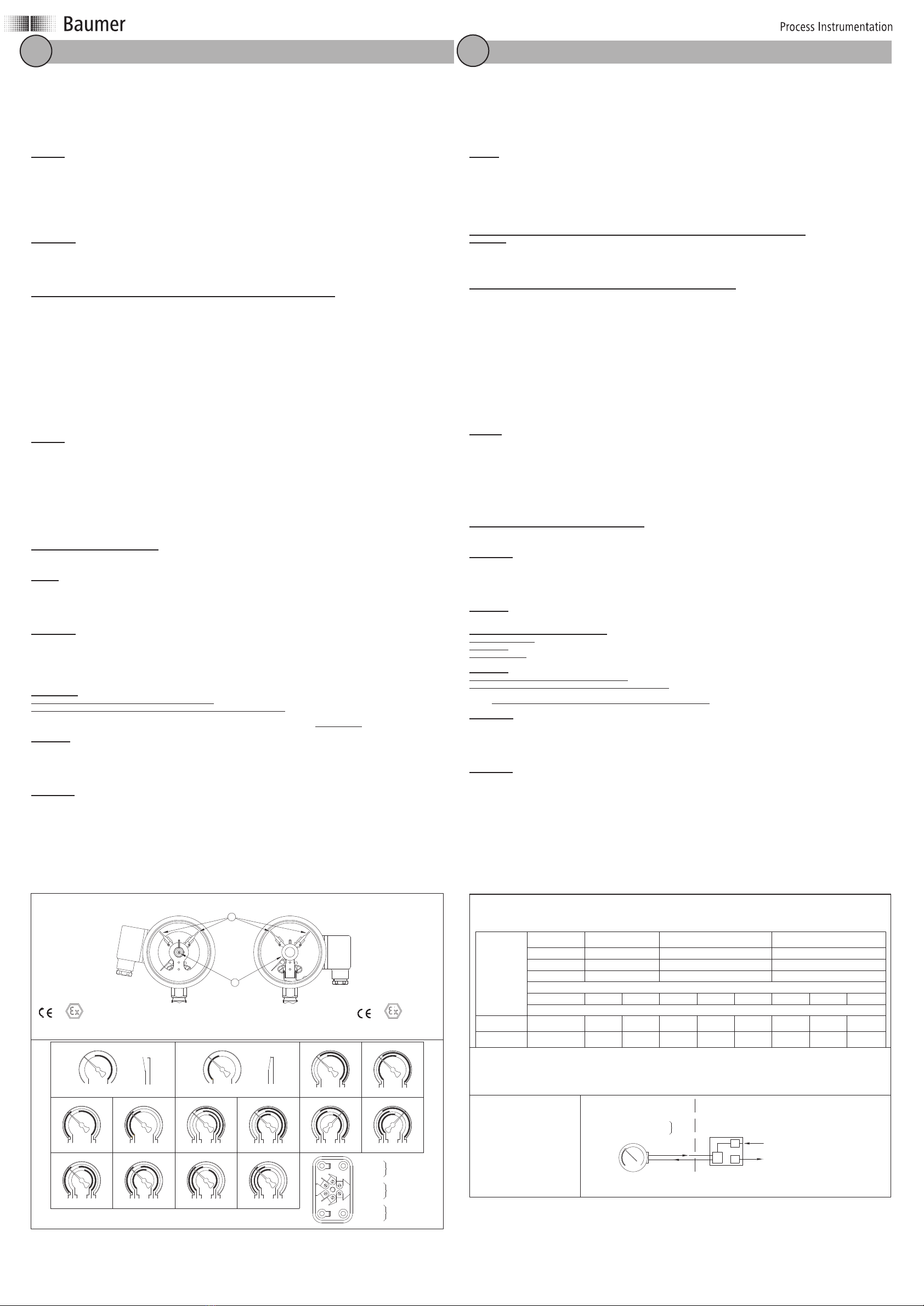

Câblage, repère / Wiring, identification
222 Mini/Mini/Mini
122 Maxi/Mini/Mini
211 Mini/Maxi/Maxi
111 Maxi/Maxi/Maxi
212 Mini/Maxi/Mini
112 Maxi/Maxi/Mini
221 Mini/Mini/Maxi
121 Maxi/Mini/Maxi
21 Mini/Maxi 22 Mini/Mini
2 Mini
1 Maxi
12
1
21
22
1
LCIE 03 ATEX 6402X
Ex ia IIA T6 ou T5 ou T4 Gb /
Ex ia IIA T6 or T5 or T4 Gb
0081 II 2 G
B
A
Manomètres Securité Intrinsèque /
LCIE 03 ATEX 6402X
Ex ia IIC T6 ou T5 ou T4 Gb /
Ex ia IIC T6 or T5 or T4 Gb
11 Maxi/Maxi 12 Maxi/Mini
6
5
4
1
2
3
6:+
5:-
1:-
2:+
3:-
4:+
contact 3
contact 2
contact 1
Pressure gauge Intrinsically Safe
0081 II 2 G

EINBAU - UND BEDIENUNGSANLEITUNG : GERÄTE MIT INDUKTIVEN ELEKTRISCHEN KONTAKTEN
DE
320106 ind h 04/2015
INSTRUCCIONES DE INSTALACIÓN : APARATOS CON CONTACTOS ELECTRICOSINDUCTIVOS.
ES
Baumer Bourdon-Haenni S.A.S. · 125, rue de la Marre · C.S. 70214 · 41103 Vendôme Cedex · France
Tél. [phone] · Fax France [phone] · Fax Export [phone]
[e-mail] · www.baumer.com
Anwendung in explosiver Atmosphäre.
Typ: M3x – Mx3 – Mx3x – T13x (Haube polycarbonat)
Typ: MG5 – DROE – DRxE – DxxE (ache Sichtscheibe)
Eingensicherheit
Diese Geräte wurden in Übereinstimmung mit folgenden Richtlinien bzw. Normen entwickelt, hergestellt und geprüft :
94/9/EG bzw.EN60079-0, EN60079-11 : Geräte zur Anwendung in explosiver Atmosphäre.
89/336/EG : Elektromagnetische Verträglichkeit.
97/23/EG : Unter Druck stehende Geräte.
Die Eigensicherheit der Geräte ist durch den CE-Prüfnachweis LCIE 03 ATEX 6402X bescheinigt.
Kennzeichnung
Die Geräte tragen folgende Kennzeichnung :
- Baumer Bourdon-Haenni Vendôme Frankeich
- Gerätetyp :
- Fertigungsnummer, Datum Rückverfolgungscode und Baujahr
- CE0081 und die betreffende Zulassungsnummer
II 2 G Ex ia IIC T6 oder T5 order T4 Gb (ache Sichtscheibe)
II 2 G Ex ia IIA T6 oder T5 order T4 Gb (Haube polycarbonat)*
*Potentielle Gefahr statischer Auadungen. Nur mit feuchtem Tuch reinigen.
Maxi Raumtemperatur : siehe Tabelle, geordnet gemäss Versorgung.
ACHTUNG:
Bei unsachgemäßer Anwendung kann das Beschädigungen und Verletzungen verursachen. Der Anwender hat unter Beachtung der
geltenden Normen und Richtlinien darauf zu achten, dass die Geräte vorschriftsmäßig eingebaut und angewendet werden, um die mit
unter Druck stehenden Geräten verbundenen Gefahren weitestgehend auszuschließen. Dazu sind auch die Anweisungen in dieser
Einbau- und Bedienungsanleitung genau zu befolgen. BOURDON-HAENNI kann nicht für direkte und indirekte Sach- und Personens-
chäden und deren Folgen wie z.B. Betriebsverluste haftbar gemacht werden, die auf ein Nichtbeachten der Anweisungen in dieser
Einbau- und Bedienungsanleitung zurückzuführen sind.
Vor dem Einbauen folgende Empfehlungen in der EN 837-2 beachten.
Prüfen, ob der nach den Normen EN 837-1/3 hergestellte Manometer für die beabsichtigte Anwendung geeignet ist.
-Betriebsdruck PB : Je nach Modell PB=75 oder 100% des auf der Skala angezeigten Höchstdrucks (Anzeige von 100% durch ein
Dreieck).
-Betriebstemperatur TB.
-Sicherheitsstufe des Manometers.
-Prozessanschluss.
-Montagetyp.
-Elektrische Anschlüsse.
-Versorgungsspannung.
-Zur Verträglichkeit der mit dem Messmedium in Berührung kommenden Werkstoffe deren Angabe auf der Skala prüfen. Wenn nicht
anders angegeben, sind die mit dem Messmedium in Berührung kommenden Werkstoffe aus Kupferlegierung.
-Prüfen, ob das Gerät für die bestehenden Umweltbedingungen bzgl. Schwingungen, Stößen, pulsierenden Druckschwankungen,
aggressive Atmosphäre usw. geeignet ist.
Bei gefährlichen Medien wie z.B. Sauerstoff, Acetylen, entzündbaren Stoffen oder toxischen Produkten sowie bei Medien in
der Kälteindustrie sind besondere Vorsichtsmaßnahmen zu treffen.
Bei Verwendung eines Sauerstoffkreises
Prüfen, ob das Gerät für diese Anwendung geeignet ist. Dazu muss die Skala mit der roten Aufschrift OXYGEN und dem internationa-
len Symbol für «ölfrei» (durchgestrichene Ölkanne) versehen sein.
Das Gerät darf mit keinem Öl oder Fett in Berührung gekommen sein, das nicht mit Sauerstoff verträglich ist. Anderenfalls besteht
EXPLOSIONSGEFAHR.
Einbau:
Der Einbau muss nach den gebräuchlichen Regel Kunst erfolgen.
-Es empehlt sich, das Gerät zusammen mit einem Absperrventil einzubauen.
-Der Anwender muss die dichtheit der Anschlüsse durch Verwendung von dazu geeigneten und mit dem Medium verträglichen
Dichtungen gewährleisten.
-Die schraubanschlüsse mit einem passenden Schlüssel anziehen.AUF KEINEN FALL DAS GEHÄUSE SELBST ZUM ANZIEHEN
VERWENDEN.
-Gegebenenfalls auf dem Gehäuse angegebene Vorschriften für die Inbetriebnahme befolgen.
-Die angegebene Versorgungsspannung und das Anschlussbild befolgen.
-Bei Geräten mit rückseitiger Entlüftung oder absprengbarem Boden einen Mindestabstand von 20mm zwischen der Gehäuserück-
seite und der dahinter bendlichen Fläche vorsehen.
-Bei Geräten mit rückseitiger Entlüftung und mit Dämpfungsüssigkeit gefülltem Gehäuse diese rückseitige entlüftung nicht entfernen.
-Bei Wiederverwendung eines Geräts dieses nur für einen Kreislauf mit demselben Medium wie der ersten Anwendung benutzen.
Elektrische Anschlüsse: Siehe Anschlussbild
-Prüfen, ob der Kontakttyp für die vorgesehene Anwendung geeignet ist.
-Die Werte auf den nachfolgenden Tabellen beachten.
Einstellen
1. Fall : Das Gerät wurde bereits im Werk auf einen bei der bestellung angegebenen Vorgabewert eingestellt. In diesem Fall braucht
es nicht eingestellt zu werden und kann so verwendet werden.
2. Fall : Das gerät ist noch auf keinen spezischen Vorgabewert eingestellt.
Mit dem zentralen Einstellknopf «A» den oder die Zeiger «B» auf den oder die gewünschten Vorgabewerte einstellen.
Die Einstellung bei laufendem Betrieb prüfen und ggf. nachstellen.
Achtung:
Die Betriebsbedingungen müssen eine sichere Anwendung des Geräts zulassen.
Das Gerät darf auf keinen Fall folgenden Belastungen ausgesetzt werden:
-Mechanische Stöße und Schocks - anderenfalls das Gerät über einen Schlauch anschließen.
-Schwingungen – anderenfalls das Gerät über einen Schlauch anschließen..
-Pulsierende Druckschwankungen – anderenfalls das Gerät über eine Bremsschraube oder einen Dämpfer anschließen.
ACHTUNG: Durch pulsierende Druckschwankungen wird die Lebensdauer der Geräte erheblich verringert.
-Druckwerte über dem zulässigen Betriebsdruck PB – anderrenfalls das Gerät über eine Druckbegrenzer anschließen.
-Temperaturen über oder unter der angegebenen Betriebstemperatur TB – anderenfalls das Gerät über einen Siphon oder Schlauch
anschließen, um die zulässige Gerätetemperatur zu gewährleisten.
Hinweis:
Können die Sicherheitsbedingungen bei dem Gerät nicht eingehalten werden, bitte bei uns nachfragen.
Ausbau
-Vor dem Ausbauen sicherstellen, dass das Gerät nicht mehr unter Druck steht und die elektrischen Anschlüsse abgeklemmt sind.
Aus Sicherheitsgründen beim Ausbau immer behutsam vorgehen.
-Prüfen, ob die Temperatur des Gerät keine verbrennungen bewirken kann.
-Sicherstellen, dass Restmengen des Messmediums im Inneren des Geräts für Personen und Umwelt ungefährlich sind.
Wartung
- Die allgemeine Sicherheit einer Anlage hängt weitgehend auch von der Zuverlässigkeit der darin eingebauten Anzeigegerät ab.
- Solbald die Anzeige eines Messgeräts anormal erscheint, dieses unverzüglich ausbauen und testen. Wird ein Defekt festgestellt,
das Gerät auswechseln.
- Die Anzeigegenauigkeit der Geräte ist in regelmäßigen Abständen zu überprüfen.
-Wird ein Gerät anormalen Bedingungen ausgesetzt (Brand, falsches Medium, Stoßeanspruchung usw.), so darf es nicht mehr
weiter verwendet werden.
-Arbeiten wie Warten, Überprüfen und Nacheichen der Geräte darf nur durch vom Hersteller zugelassene Personen erfolgen,
die dazu über die geeigneten Geräte verfügen.
Utilizables en atmósferas explosivas.
Typo : M3x - Mx3 - Mx3x - T13x (viendo policarbonato)
Typo : MG5 - DROE - DRxE - DxxE (viendo vidrio)
Seguridad Intrínseca
Estos materiales han sido desarrollados de acuerdo con las directivas
94/9/CE : normas EN60079-0, EN60079-11, relativas a los materiales para atmósferas explosivas.
89/336/CE : relativa a la compatibilidad electromagnética
97/23/CE : Directiva equipamientos bajo presión (DESP)
Estos aparatos están considerados ‘seguridad intrínseca’ según la atestaciónCE tipo LCIE 03 ATEX 6402X
Marcas
- En el material se encuentran las siguientes informaciones :
- Baumer Bourdon-Haenni Vendôme Francia
- El tipo de material :
- n° de fabricación, fecha código de trazabilidad y año
- CE0081 y las referencias de la homologación
II 2 G Ex ia IIC T6 o T5 o T4 Gb (viendo vidrio)
II 2 G Ex ia IIA T6 o T5 o T4 Gb (viendo policarbonato)*
*Aviso : Peligro potencial de cargas electrostáticas. Limpiar únicamente con un paño húmedo.
Temperatura ambiente máxima: ver cuado, clasicación en temperatura según fuente de alimentación.
ATENCIÓN:
Una utilización incorrecta de los manómetros puede causar daños y heridas. Así pues, en aplicación de esta directiva, el usuario
debe asegurarse de que los aparatos se utilicen y estén instalados de forma adecuada para limitar al máximo los riesgos debidos a
la presión. Es imprescindible respetar estrictamente las instrucciones del presente manual.BOURDON-HAENNI no se responsabiliza
de los daños materiales o personales, directos o indirectos, ni de sus consecuencias como, por ejemplo, las pérdidas de explotación
resultantes del incumplimiento de las instrucciones del presente documento
Antes de realizar la instalación, respetar las recomendaciones de la norma EN 837-2:
Asegurarse de que el manómetro, diseñado según las normas EN 837-1/3, se adapta al uso previsto.
-Presión de servicio PS : según los modelos, PS = 75 ó 100% del valor máximo de la escala del cuadrante (un triángulo indica 100%)
-Temperatura de servicio TS.
-Nivel de seguridad del manómetro.
-conexión al proceso.
-Tipo de montaje.
-Conexión eléctrica.
-Tensión de alimentación.
-Compatibilidad de los materiales en contacto con el uido que se va a medir.
-Vericar el material indicado en el cuadrante. Si no hay ninguna indicación, los materiales en contacto con el uido son de aleación
de cobre.
-Comprobar si el aparato es compatible con las condiciones del entorno, vibraciones, golpes, pulsaciones, atmósfera del ambiente
Precauciones especiales son necesarias para uidos peligrosos tales como por ejemplo: oxigeno, acetileno, materiales inama-
bles o tóxicos así como para los uidos de la industria frigorica.
Utilizacion oxigeno
Comprobar que el aparato ha sido previsto para esta aplicación, en cuyo caso el cuadrante debe llevar en impresión roja la inscrip-
ción OXYGEN y el símbolo internacional «Exento de aceite» (aceitera tachada).
El aparato no debe ponerse en contacto con aceite o grasa incompatibles con el oxígeno, ya que existe RIESGO DE EXPLOSIÓN.
Montaje
-Un aparato se debe montar de conformidad con las normas de buena ejecución.
- le aconsejamos que lo monte con una válvula de aislamiento.
- El usuario debe asegurar la hermeticidad de las conexiones usando juntas adecuadas y compatibles con el uido que se va a
medir.
- Usar una llave de apriete adaptada a las dimensiones de las conexiones. NO USAR NUNCA LA CAJA COMO MEDIO DE
APRIETE.
-Respetar las consignas de instalación eventualmente indicadas en el aparato.
-En los aparatos equipados con un tapón trasero o fondo ejectable, respetar un espacio mínimo de 20 mm entre la cara trasera de la
caja y el plano inmediato que le sucede.
-Asimismo, para este tipo de tapón trasero, con una caja llena de líquido amortiguador, no retirar el tapón de su emplazamiento.
-Los aparatos sólo deben ser instalados de nuevo en aquel uido correspondiente a su primer uso.
Conexión eléctrica: ver shéma
-Garantizar que el tipo de contacto se adapta bien a la utilización.
-Que gure los valores indicados en los cuadros a continuación.
Ajuste:
1º caso: El aparato está regulado a un valor de consigna indicado en el pedido. No es necesario efectuar ningún ajuste, el aparato
se puede utilizar tal cual.
2º caso: el aparato no ha sido regulado en un punto de consigna.
Con el botón de ajuste «A» colocar el o los indexes «B» al valor descado.
Vericar el reglaje en funccionamiento, si es necesario, retocar la posición de los indexes.
Atención:
Las condiciones de funcionamiento deben ser compatibles con una utilización segura.
El manómetro no debe ser sometido a :
-Golpes mecánicos : de ser así; alejarlo y conectarlo con un tubo exible.
-Vibraciones: , de ser así; alejarlo y conectarlo con un tubo exible, o usar un manómetro equipado con un dispositivo antivibratorio.
-Pulsaciones de presión : de ser así ; usar un montaje con tornillo freno o un amortiguador.
ATENCIÓN: Las pulsaciones de presión reducen considerablemente la duración de los aparatos.
-Presiones superiores a las de servicio PS; de lo contrario, usar un limitador de presión.
-Temperaturas superiores e inferiores a las de servicio TS: Llegado el caso, usar un montaje sobre un sifón o con tubo exible para
respetar las temperaturas admisibles del aparato.
Nota: El incumplimiento de estas condiciones puede reducir la seguridad de los aparatos, en cuyo caso, consúltenos.
Desmontaje
-Durante el desmontaje, asegurarse de que el aparato no está sometido a presión. Como medida de precaución, desmontarlo
lentamente.
-Comprobar que la temperatura del cuerpo del aparato no presenta riesgos de quemadura.
-Vericar que los residuos del producto presentes en el órgano motor del aparato no son peligrosos para el operario ni para el medio
ambiente.
Mantenimiento
-Frecuentemente, la seguridad general de una instalación depende de la abilidad de las indicaciones de los aparatos instalados.
-Es necesario desmontar inmediatamente cualquier aparato cuyas indicaciones parezcan incorrectas, después someterlo a prueba.
Si no está conforme, debe cambiarse por un aparato nuevo.
- Es conveniente comprobar la exactitud de los aparatos efectuando vericaciones periódicas.
- Los aparatos que hayan podido estar sometidos a condiciones anormales de uso (por ejemplo incendio, uido incorrecto, golpes,
etc. no deben seguir siendo usados.
- El mantenimiento, la vericación o la calibración son intervenciones que debe realizar personal habilitado por el
fabricante, con un equipo adecuado.
-20°C ≤
≤ +45°C
≤ +45°C
-40°C ≤
Ci =30 nF, Li = 100 mH et :
para cada contacto inductivo independiente :
NOTA :
SJ2SN
SJ2N
Zona peligrosa
Gefähr Bereich
-20°C ≤
≤ +67°C
≤ +66°C
-40°C ≤
Pi ≤ 34 mW
T6
≤ +70°C
-40°C ≤
-20°C ≤
≤ +70°C
/ Speisung A
Li ≤ 25 mA
Ui ≤ 16 V
≤ +70°C
-20°C ≤
-40°C ≤
≤ +70°C
T6 T5
/ Speisung B
Ui ≤ 16 V
Li ≤ 25 mA
Pi ≤ 64 mW
Ui ≤ 16 V
-20°C ≤
-40°C ≤
Li ≤ 76 mA
Pi ≤ 242 mW
Ci =30 nF, Li = 100 mH and :
Für jeden unabhängigen induktiven kontakt:
Pi ≤ 169 mW
Li ≤ 52 mA
Ui ≤ 16 V
-20°C ≤
-40°C ≤
≤ +60°C
≤ +60°C
-20°C ≤
-40°C ≤
T6 T5
≤ +30°C
-20°C ≤
≤ +30°C
-40°C ≤
≤ +70°C
≤ +70°C
T4 T6
-20°C ≤
-40°C ≤
≤ +45°C
≤ +45°C
T5
≤ +57°C
≤ +57°C
T4
Alimentación A Alimentación B Alimentación C / Speisung C Alimentación D / Speisung D
clasificación en temperatura / Klassifizierung in Temperature
clasificación en temperatura / Klassifizierung in Temperature
U nominal 8Vdc - consumo curriente >3mA U nominal 8Vdc - Stromverbrauch >3mA
El usuario tomar á todas las disposiciones necesarias para que la transferencia de calor del fluido hasta el cabezal del aparato no lleve la temperatura
de este a la temperatura de auto inflamación del gaz en el cual se encuentra.
Der Kunde nihmt alle Massnahmen damit der Messtoff die Temperatur des Gerätes nicht erhöht, damit der Messtoff nicht den Flammpunkt erreicht.
Para una instalaci ón
seguridad intrínseca, es
imprescindible utilizar
accesorios certificados.
Für eine Ex
Eigensicherheit Einrichtung
ist es zwingend das die
Zubehöre auch Ex
Eingensicher sind.
Alimentación / Speisung
- amplificador / Verstärker
Zona no peligrosa / Nicht Ex Bereich .
1-2
- Barrera / Trennung
- enlace / Relay
Salida / Ausgang
Viendo vidrio /
flache Sichtscheibe
Zona peligrosa /
Viendo policarbonato /
Haube polycarbonat
Zone : 1 et 2Gefährliche
ManÓmetros seguridad intrínseca / Rohrfeder Druckmessgerät Eigensicher
Aviso :
Peligro potencial de cargas
electrostáticas.
Limpiar únicamente con un paño
húmedo. /
Potentielle Gefahr statischer
Aufladungen.
Nur mit feuchtem Tuch reinigen.
1 64
1 4
25 3
23
1 4 5 6
1 3
3 2
4 2
31 6 45 2
42 6 35 1
1 3
2 4
45 6 2
35 6 1 2 3 6 5 4 1
2 4 3 1
52 3 6 4 1
2 3 4 1
2 Mini
221 Mini/Mini/Maxi
111 Maxi/Maxi/Maxi
Identificación cableado / verdrahtung kennzeichung
Ex ia IIC T6 o T5 o T4 Gb /
Ex ia IIC T6 oder T5 oder T4 Gb
LCIE 03 ATEX 6402X
21 Mini/Maxi
211 Mini/Maxi/Maxi
22 Mini/Mini
212 Mini/Maxi/Mini
21
1 Maxi
211
25:-
6:+ kontakte
1:-
2:+
3:-
4:+
Ex ia IIA T6 o T5 o T4 Gb /
Ex ia IIA T6 oder T5 oder T4 Gb
LCIE 03 ATEX 6402X
222 Mini/Mini/Mini
112 Maxi/Maxi/Mini
212
4
3
5
1
6
11 Maxi/Maxi
121 Maxi/Mini/Maxi
A
B
kontakte
kontakte
122 Maxi/Mini/Mini
12 Maxi/Mini
0081 II 2 G
contacto
contacto
contacto
1
2
3
0081 II 2 G
