Le unità boiler SLIM INOX sono apparecchi da abbinare alle caldaie serie SLIM per la produzione di acqua calda sanitaria
con accumulo di 80 e 120 litri.
1. DESCRIZIONE GENERALE
Le unità bollitore SLIM devono essere allacciate ad una rete di distribuzione di acqua sanitaria ed abbinate alle caldaie
SLIM secondo quanto descritto nel manuale tecnico destinato all’installatore.
L’allacciamento deve essere effettuato da personale professionalmente qualicato, secondo il D.M. 22 gennaio 2008, n°
37 e relativo Regolamento di Attuazione.
2. AVVERTENZE PRIMA DELL’INSTALLAZIONE
Le istruzioni che seguono forniscono importanti indicazioni per l’accensione e l’uso dell’apparecchio.
Le note ed istruzioni tecniche, rivolte agli installatori, per dare loro la possibilità di eettuare una perfetta installazione sono
contenute nella seconda parte di tale manuale.
TABELLA I: Descrizione modelli
modelli
unità bollitore
capacità
bollitore
litri
UB 80 INOX 80
UB 120 INOX 120
3. AVVERTENZE PRIMA DELLA MESSA IN FUNZIONE
La messa in funzione deve essere effettuata dal Servizio di Assistenza Tecnica autorizzato, rilevabile dal foglio allegato,
al quale si dovrà far vericare:
• Che l’installazione sia conforme alle normative vigenti.
• Che siano state osservate tutte le indicazioni fornite per una corretta installazione del prodotto.
• Che sia stato effettuato regolarmente il collegamento elettrico alla caldaia.
• Che l’impianto sia pieno d’acqua e alla pressione corretta.
• Che il bollitore sia pieno d’acqua; allo scopo aprire un rubinetto di prelievo acqua calda no alla fuoriuscita della stessa
in modo continuo ed uniforme (vericare che il rubinetto di ingresso acqua fredda sia aperto).
Per consentire una maggiore durata dell’unità bollitore, è consigliabile l’installazione di apparecchiature per il trattamento
delle acque di alimentazione del circuito sanitario.
E’ comunque buona norma vericare almeno ogni anno lo stato di conservazione dell’anodo al magnesio ed eventualmente
sostituirlo qualora fosse esaurito (si veda il manuale tecnico destinato all’installatore).
Controllare che non vi siano perdite di acqua dalla valvola di sicurezza (taratura 6 bar), nel qual caso si consiglia di far
vericare la pressione di lavoro dell’unità bollitore.

4911.848.4 - it
ISTRUZIONI DESTINATE ALL’UTENTE
Figura 1. Cruscotti
2CT_0463 / 1002_1101
1
5
LEGENDA
1- Selettore estate/inverno
2- Manopola regolazione acqua
caldaia
3- Manopola regolazione acqua
sanitaria
5- Segnalazione funzionamento
sanitario
A- Termometro acqua sanitaria
B- Sede orologio programmatore
fasce sanitario (accessorio)
CALDAIA
CT_0465 / 1002_1102
UNITÀ BOLLITORE
AB
3

5911.848.4 - it
ISTRUZIONI DESTINATE ALL’UTENTE
4. ISTRUZIONI PER IL FUNZIONAMENTO
5. RIEMPIMENTO IMPIANTO E CIRCUITO SERPENTINO UNITÀ BOLLITORE
Il funzionamento dell’unità bollitore è subordinato al funzionamento della caldaia le cui istruzioni di accensione sono con-
tenute nel relativo Manuale destinato all’utente.
Quando la caldaia si pone a servizio dell’unità bollitore (produzione acqua calda sanitaria) si ha l’accensione della segna-
lazione verde posta sul cruscotto della caldaia (5).
Funzionamento Invernale
• Regolare il termostato ambiente alla temperatura desiderata.
• Porre l’indice della manopola di regolazione acqua riscaldamento della caldaia (2) in modo tale che questa funzioni al
regime termico desiderato.
• Porre l’indice della manopola di regolazione acqua sanitaria della caldaia (3) al valore desiderato per l’acqua calda
sanitaria. Il campo di regolazione va da 10 - 65 °C.
• Porre il selettore estate/inverno della caldaia (1) in posizione “Inverno” .
Con il selettore estate/inverno in posizione “Inverno”, una volta raggiunta la temperatura selezionata dell’acqua contenuta
nell’unità bollitore (precedenza sanitario), la caldaia si predispone automaticamente a servizio dell’impianto di riscaldamento.
Funzionamento Estivo
• Porre l’indice della manopola di regolazione acqua sanitaria della caldaia (3) al valore desiderato per l’acqua calda
sanitaria.
• Porre il selettore estate/inverno (1) della caldaia in posizione “Estate” .
Per eseguire tale operazione consultare il manuale della caldaia destinato all’utente e inoltre quanto riportato nel § 8 del
manuale tecnico dell’unità bollitore destinato all’installatore.
7. ARRESTO PROLUNGATO DELL’IMPIANTO
8. ISTRUZIONI PER L’ORDINARIA MANUTENZIONE
6. SVUOTAMENTO UNITÀ BOLLITORE
Lo svuotamento dell’unità bollitore può essere effettuato con l’apposito rubinetto posto sulla parte inferiore della stessa
ed accessibile aprendo la porta anteriore dell’apparecchio.
Per compiere tale operazione collegare il rubinetto con un tubo essibile ad uno scarico operando come di seguito descritto:
• Chiudere il rubinetto di ingresso acqua fredda all’unità boiler.
• Aprire un rubinetto di prelievo acqua calda il più vicino possibile all’unità boiler.
• Inlare il tubo essibile al portagomma presente sulla bocca del rubinetto.
• Svitare lentamente la ghiera del rubinetto.
È ASSOLUTAMENTE VIETATO EFFETTUARE L’OPERAZIONE DI SVUOTAMENTO ATTRAVERSO LA VALVOLA DI
SICUREZZA DEL CIRCUITO SANITARIO.
Se durante l’inverno l’impianto termico non dovesse essere utilizzato, e nel caso di pericolo di gelo, è consigliabile svuotare
l’acqua contenuta nell’unità boiler , procedendo come descritto nel paragrafo precedente (per l’impianto attenersi a quanto
prescritto nel manuale della caldaia destinato all’utente).
La caldaia è comunque provvista di sistema antigelo sanitario. Regolando l'acqua sanitaria al valore minimo la gestione
elettronica mantiene la temperatura della stessa a un valore di 5°C.
Per garantire all’unità bollitore una perfetta efcienza funzionale e di sicurezza è necessario alla ne di ogni stagione,
in occasione dell’ordinaria manutenzione della caldaia, far ispezionare l’apparecchio dal Servizio di Assistenza Tecnica
autorizzato.
Una manutenzione accurata è sempre motivo di risparmio nella gestione dell’impianto.
La pulizia esterna dell’apparecchio non deve essere effettuata con sostanze abrasive, aggressive e/o facilmente inammabili
(es. benzina, alcoli, ecc.) e comunque deve essere effettuata con l’apparecchio non in funzione.

6
ISTRUZIONI DESTINATE ALL’INSTALLATORE 911.848.4 - it
Le note ed istruzioni tecniche che seguono sono rivolte agli installatori per dar loro la possibilità di effettuare una perfetta
installazione.
Le istruzioni riguardanti l’accensione e l’utilizzo dell’unità bollitore sono contenute nella prima parte di tale manuale.
1. INGOMBRO UNITÀ BOLLITORE
TABELLA I
Modelli
Unità boiler
Capacità
bollitore
Contenuto
d’acqua
serpentino
Altezza Larghezza Profondità
L H L1L2
litri litri mm mm mm mm mm
UB 80 INOX 80 3,5 850 450 600 45 45
UB 120 INOX 120 5,5 850 600 600 120 120
ISTRUZIONI DI INSTALLAZIONE:
ALLACCIAMENTO IDRAULICO-ELETTRICO
LEGENDA
A - Entrata circuito serpentina 3/4" M
B - Uscita circuito serpentina 3/4” M
C - Entrata acqua fredda sanitaria 1/2” M
D - Uscita acqua calda sanitaria 1/2" M
E - Attacco valvola di sicurezza 1/2" F
F - Ricircolo 1/2" M
G - Rubinetto di scarico

7
ISTRUZIONI DESTINATE ALL’INSTALLATORE 911.848.4 - it
2. AVVERTENZE GENERALI
3. AVVERTENZE PRIMA DELL’INSTALLAZIONE
4. INSTALLAZIONE
Il tecnico installatore deve essere abilitato all’installazione degli apparecchi per riscaldamento secondo il D.M. 22 gennaio
2008, n° 37 e relativo Regolamento di Attuazione.
Oltre a ciò va tenuto presente che:
• Nel caso d’installazione esterna si dovrà evitare che l’unità bollitore sia esposta agli agenti atmosferici, quali vento,
acqua, gelo, che ne potrebbero compromettere il funzionamento e la sicurezza.
Al riguardo si consiglia la creazione di un vano tecnico riparato dalle intemperie.
• Le parti dell’imballo (sacchetti in plastica, polistirolo ecc.) non devono essere lasciate alla portata dei bambini in quanto
potenziali fonti di pericolo.
• La messa in funzione deve essere effettuata dal Servizio di Assistenza Tecnica autorizzato, rilevabile dal foglio allegato.
Il mancato rispetto di quanto sopra comporta il decadimento della garanzia.
Le unità boiler SLIM INOX devono essere allacciate ad una rete di distribuzione di acqua sanitaria e al circuito di caldaia
secondo quanto descritto in questo manuale e nel rispetto delle prescrizioni contenute nel manuale tecnico della caldaia
destinato all’installatore.
L’allacciamento deve essere effettuato da personale professionalmente qualicato, secondo il D.M. 22 gennaio 2008, n°
37 e relativo Regolamento di Attuazione.
IMPORTANTE! Prima dell'installazione, verificare che la caldaia sia predisposta per l'abbinameno all'unità bollitore.
Una volta determinata l’esatta ubicazione dell’unità bollitore, l’installazione va fatta tenendo presente in particolare l’agevole
manutenzione. Si consiglia di afancare (in posizione destra o sinistra) l’unità boiler alla caldaia.
Eseguire l’installazione idraulica seguendo gli schemi di massima riportati nelle gure 1.
Viene fornito a richiesta un kit per l’abbinamento idraulico delle unità boiler con le caldaie SLIM.
E’ necessario installare, sull’entrata acqua fredda sanitaria, un rubinetto di intercettazione, per eseguire l’operazione di
svuotamento del bollitore.
E’ consigliabile raccordare la valvola di sicurezza ad uno scarico sifonato.
Per particolari zone di utenza, dove le caratteristiche di durezza dell’acqua superino i valori di 25°F (1 °F = 10mg di Car-
bonato di Calcio per litro d’acqua) è consigliabile procedere all’installazione, nel circuito sanitario (entrata acqua fredda),
di un dosatore di polifosfati rispondente alle vigenti normative.
Nota: Nel caso in cui:
• La pressione dell’acquedotto o del sistema di sollevamento idrico sia tale da rendere necessaria l’installazione di un
riduttore di pressione (pressione superiore a 4 bar);
• sulla rete acqua fredda è installata una valvola di non ritorno;
• lo sviluppo della rete acqua fredda è insufciente per l’espansione dell’acqua contenuta nel bollitore;
la valvola di sicurezza del circuito sanitario interviene provocando un gocciolamento.
Per eliminare tale inconveniente è necessario installare un vaso di espansione nel circuito sanitario. A questo scopo può
essere utilizzato l’attacco del ricircolo D dell’unità boiler (si veda § 1).

8
ISTRUZIONI DESTINATE ALL’INSTALLATORE 911.848.4 - it
SLIM i - iN
• Per i modelli i rimuovere il tappo del mozzo superiore del corpo in ghisa e spostare la valvola di sicurezza sull’impianto.
5
3
12
i
iN
10
14
9
11
13
8
6
15
12
74
16
iN
0403_2506
LEGENDA
1. Caldaia
2. Bollitore
3. Pompa impianto
4. Pompa bollitore
5. Mandata impianto riscaldamento
6. Ritorno impianto riscaldamento
7. Uscita acqua calda sanitaria
8. Entrata acqua fredda sanitaria
9. Valvola di sicurezza circuito sanitario (max 8 bar)
10. Scarico sifonato
11. Pompa ricircolo
12. Valvola di non ritorno
13. Gruppo caricamento impianto
14. Radiatori
15. Punto prelievo acqua sanitaria
16. Alimentazione acqua fredda sanitaria

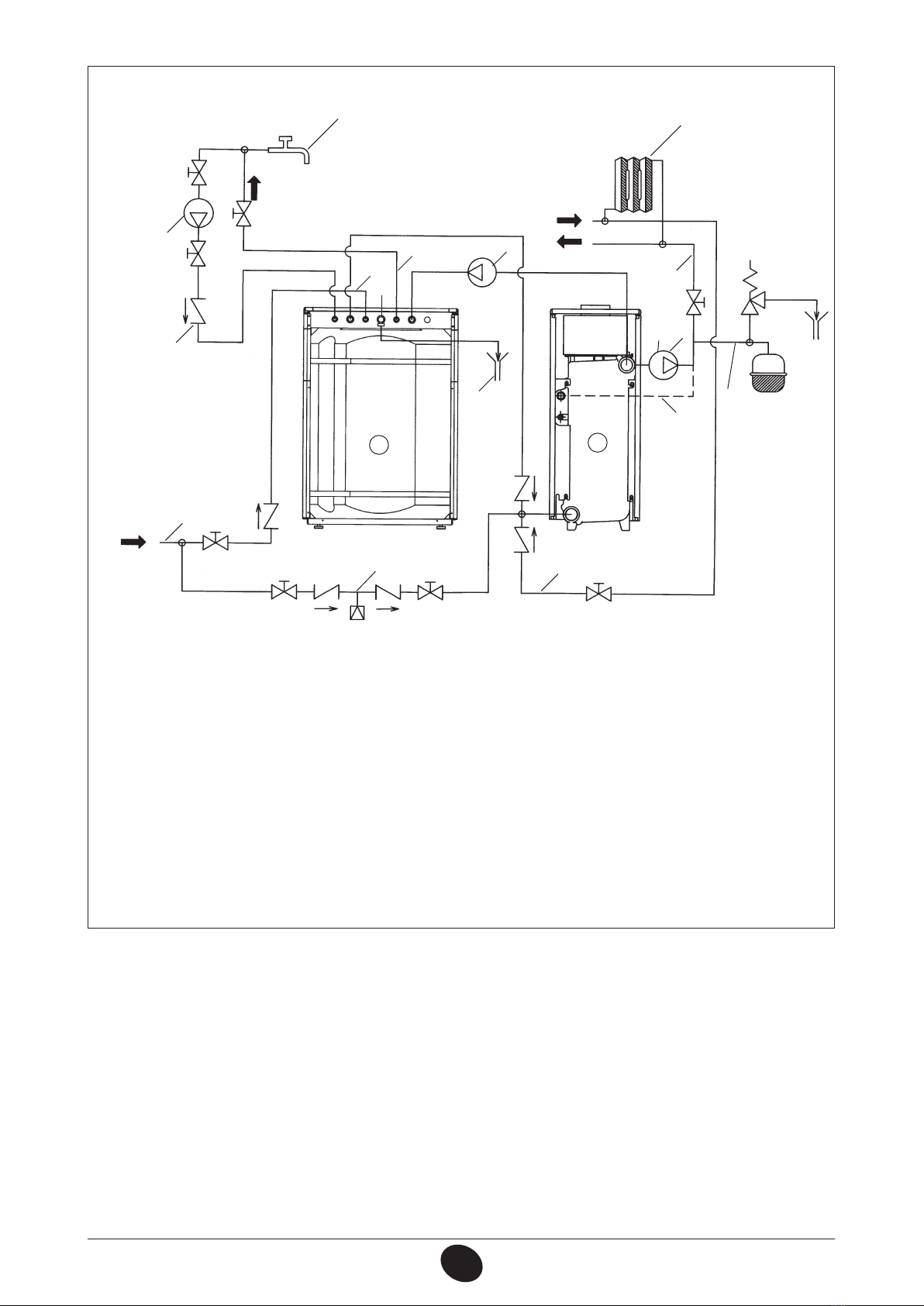

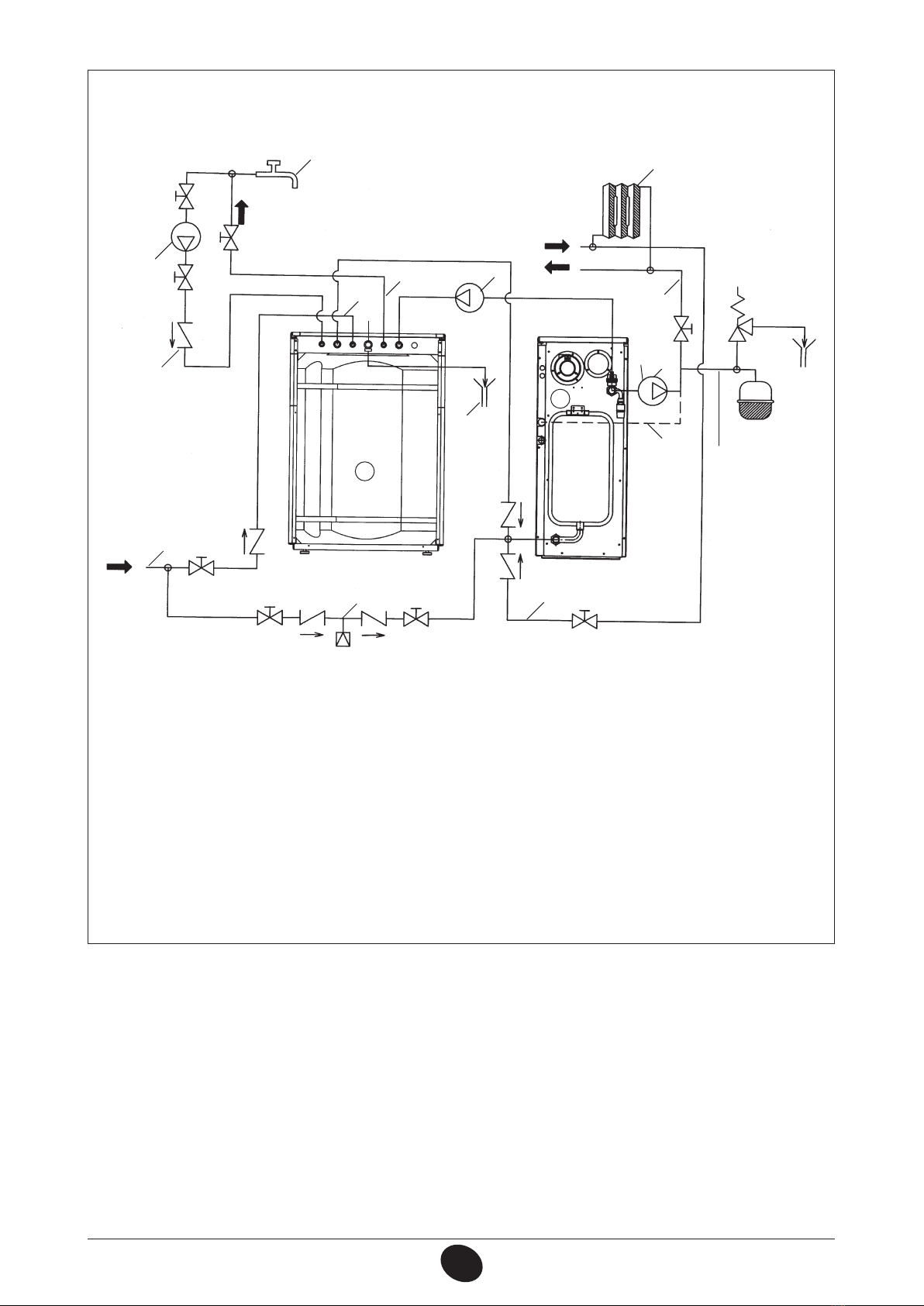

Figura 1a. Schema di massima d’installazione Modelli SLIM i - iN

9
ISTRUZIONI DESTINATE ALL’INSTALLATORE 911.848.4 - it
SLIM Fi - FiN
• Per i modelli Fi utilizzare l'attacco di mandata bollitore (3/4"f) previsto per tale scopo dopo aver svitato il tappo fornito
in dotazione.
10
14
13
12
6
5
0403_2507
3
1
2
LEGENDA -
1. Caldaia
2. Bollitore
3. Pompa impianto
5. Mandata impianto riscaldamento
6. Ritorno impianto riscaldamento
7. Uscita acqua calda sanitaria
8. Entrata acqua fredda sanitaria
9. Valvola di sicurezza circuito sanitario (max 8 bar)
10. Scarico sifonato
11. Pompa ricircolo
12. Valvola di non ritorno
13. Gruppo caricamento impianto
14. Radiatori
15. Punto prelievo acqua sanitaria
16. Alimentazione acqua fredda sanitaria
Figura 1b. Schema di massima d’installazione Modelli SLIM Fi - FiN
FiN
Fi
16
11
15
9
8
74
FiN

10
ISTRUZIONI DESTINATE ALL’INSTALLATORE 911.848.4 - it
5. KIT CONNESSIONE IDRAULICA CALDAIA – UNITÀ BOLLITORE (ACCESSORIO A RICHIESTA)
Questo Kit permette di effettuare il collegamento idraulico tra l’unità bollitore e la caldaia SLIM. L’unità bollitore può essere
posizionata indifferentemente a destra o a sinistra della caldaia.
Per un corretto collegamento seguire quanto descritto nelle istruzioni fornite con il kit e la gura 2.
Collegamento mandata caldaia – entrata serpentina
0305_2303

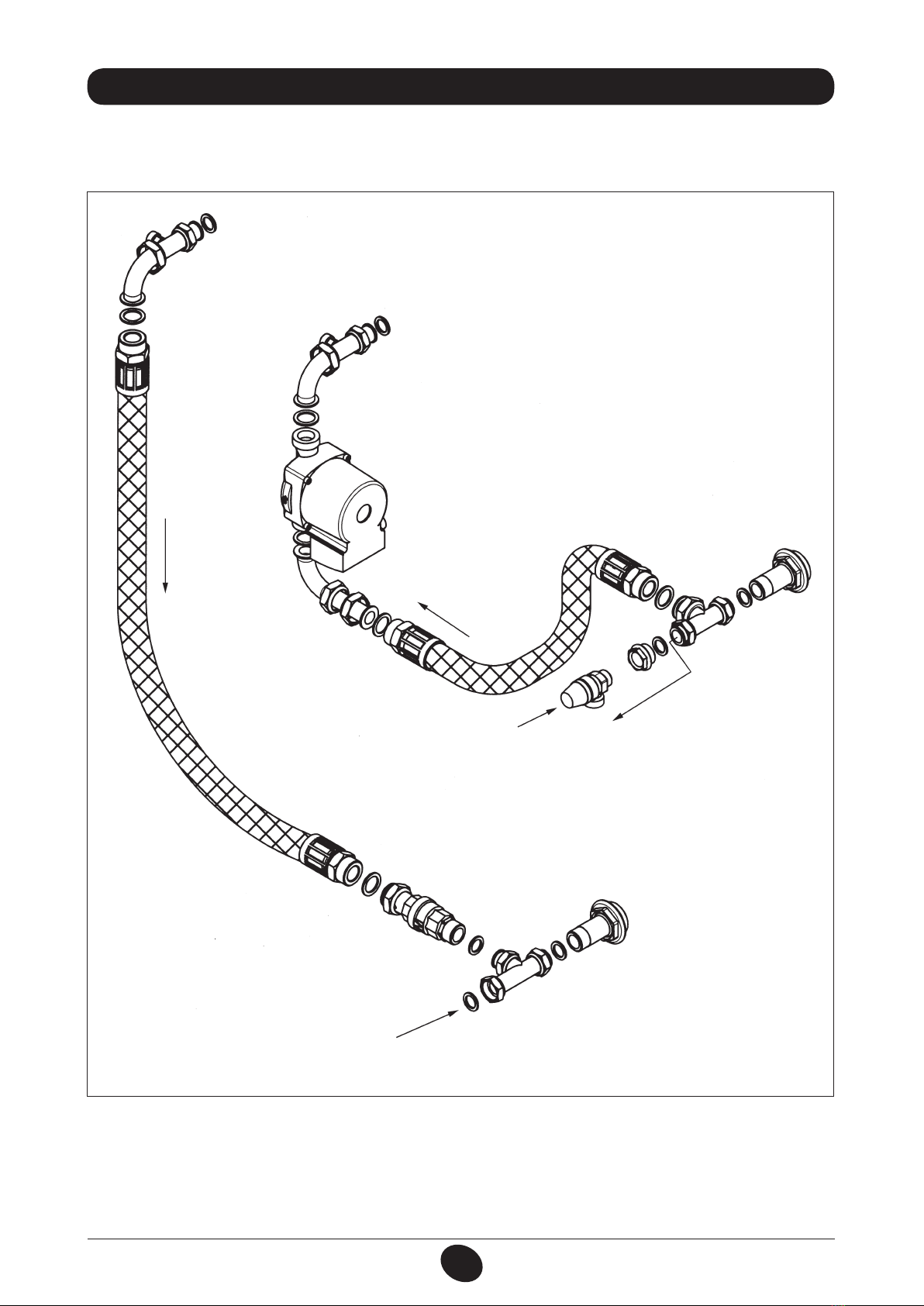

Figura 2. Kit connessione idraulica (accessorio)
Entrata serpentina unità bollitore
Uscita serpentina unità bollitore
Caldaia
Caldaia
Collegamento ritorno caldaia – uscita serpentina
Ritorno
riscaldamento
(Da utilizzare nei modelli con pompa) Mandata riscaldamento (modelli senza pompa)

11
ISTRUZIONI DESTINATE ALL’INSTALLATORE 911.848.4 - it
6. COLLEGAMENTO ELETTRICO
L’unità bollitore è fornita di serie con Sonda NTC precedenza sanitario.
Tale sonda deve essere connessa alla morsettiera di caldaia prevista a tale scopo, utilizzando il cavo con connettore a 6
poli fornito con l’unità bollitore (consultare anche quanto riportato nel manuale di caldaia, parte installatore).
Per la connessione operare come di seguito descritto:
CALDAIA
6.1 MONTAGGIO CAVO CON CONNETTORE A 6 POLI IN CALDAIA
• Togliere tensione alla caldaia mediante l’interruttore bipolare.
• Rimuovere il coperchio caldaia tirando verso l’alto e aprire la porta anteriore tirando sugli angoli della stessa.
• Svitare le viti che tengono in posizione il cruscotto e ruotare lo stesso verso la parte anteriore.
• Svitare le viti e togliere la scatola di protezione elettrica.
• Collegare il cavo a 5 poli fornito con l’unità bollitore al connettore A8 della scheda elettronica e ai morsetti 1 e 2 della
Morsettiera M2 (cavo nero - rosso), dopo aver rimosso la resistenza elettrica. Collegare inne il faston di terra (si veda
gura 3).
• Spostare uno dei due capi del ponticello giallo “Programmatore sanitario” dal morsetto 5 al morsetto 6 della morsettiera
M2 (attivazione funzione sanitario).
• Far passare il cavo per gli appositi passacavi e ssare il connettore a 6 poli sul posteriore caldaia con le viti fornite a
corredo, dopo aver rimosso i coperchi del connettore (gura 3).
Figura 3. Collegamento cavo con connettore 6 poli in caldaia
POMPA BOLLITORE
SONDA BOLLITORE
RIMUOVERE LA
RESISTENZA
SPOSTARE IL PONTE
LEGENDA COLORI
R = Rosso
C = Blu
M = Marrone
N = Nero
B = Bianco
G/V = Giallo/verde
CT_0587_T / 1002_1103

12
ISTRUZIONI DESTINATE ALL’INSTALLATORE 911.848.4 - it
UNITA’ BOLLITORE
6.2 COLLEGAMENTO SONDA SANITARIO
6.3 COLLEGAMENTO POMPA BOLLITORE
6.4 ALLACCIAMENTO POMPA CALDAIA
•Rimuovere il coperchio unità bollitore tirando verso l’alto.
•Collegare con il cavo a due poli fornito in dotazione i morsetti (T1e T2) del connettore a 6 poli con la morsettiera a 2
poli dell’unità bollitore (Figura 4).
•Collegare la pompa bollitore ai morsetti (L1– N - ) del connettore a 6 poli utilizzando un cavo armonizzato “HAR
VV – F” 3 x 0,75 mm2(Figura 4).
Chiudere i coperchi del connettore a 6 poli.
(solo per modelli SLIM iN - FiN)
La pompa di impianto deve essere allacciata alla caldaia con le modalità descritte nel relativo paragrafo del manuale di
caldaia. (5.3 iN - 5.2 FiN)

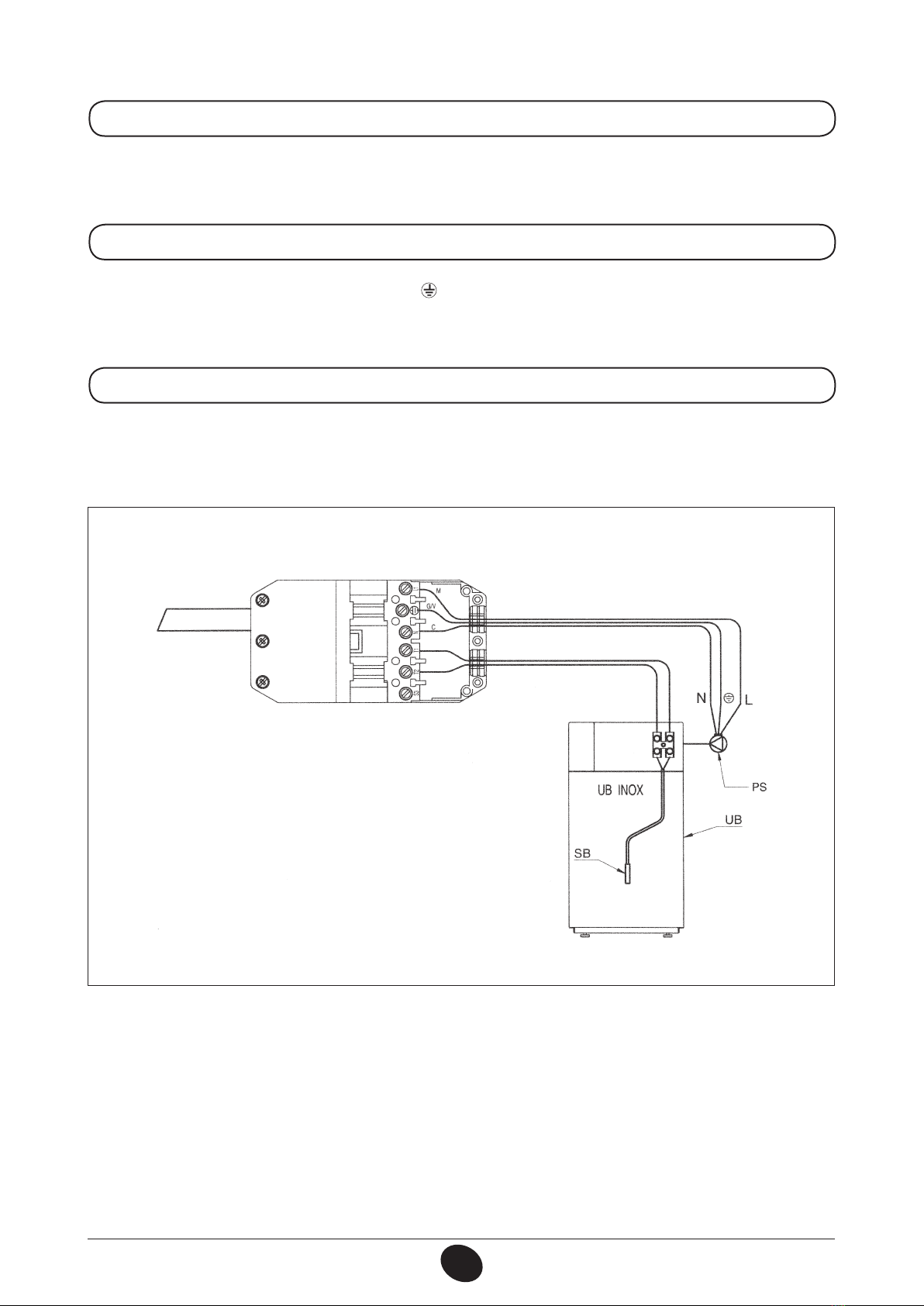

Figura 4. Collegamento sonda sanitario e pompa sanitario
SB - SONDA BOLLITORE
UB - UNITA’ BOLLITORE
PS - POMPA BOLLITORE
SI VEDA ANCHE FIGURA 3
CT_0584_T / 1002_1104

13
ISTRUZIONI DESTINATE ALL’INSTALLATORE 911.848.4 - it
7. COLLEGAMENTO DELL’OROLOGIO PROGRAMMATORE SANITARIO
Le unità bollitore sono predisposte per il montaggio di un programmatore orario per la regolazione delle fasce di funzio-
namento in sanitario (del tipo giornaliero o settimanale), del diametro di 62 mm.
Per l’installazione del programmatore operare come segue:
• Rimuovere il coperchio superiore dell’unità bollitore tirando verso l’alto.
• Recidere con un tronchese gli ancoraggi del coperchio pretranciato.
• Montare il programmatore, serrando le viti agli appositi alloggiamenti.
COLLEGAMENTO ELETTRICO PROGRAMMATORE SANITARIO
• Togliere tensione alla caldaia mediante l’interruttore bipolare.
• Rimuovere il coperchio caldaia tirando verso l’alto e aprire la porta anteriore tirando sugli angoli della stessa.
• Svitare le viti che tengono in posizione il cruscotto e ruotare lo stesso verso la parte anteriore.
• Svitare le viti e togliere la scatola di protezione elettrica.
• Togliere il ponticello giallo presente sulla morsettiera M2 di caldaia (contatti 5– 6) e collegare i contatti “comune e
normalmente aperto” del programmatore sanitario alla morsettiera (utilizzare un cavo armonizzato “HAR VV – F” 2 x
0,75 mm2).
• Il cavo di collegamento deve essere introdotto attraverso i passacavi.
L’alimentazione elettrica del programmatore va effettuata con un cavo elettrico a due li collegato a valle dell’interruttore
bipolare (contatti L– N).
Nel caso in cui il programmatore utilizzato sia del tipo a batteria, senza alimentazione a 230 V, non collegare il cavo di
alimentazione.
Per un corretto collegamento del programmatore avvalersi anche dello schema elettrico della gura 5.

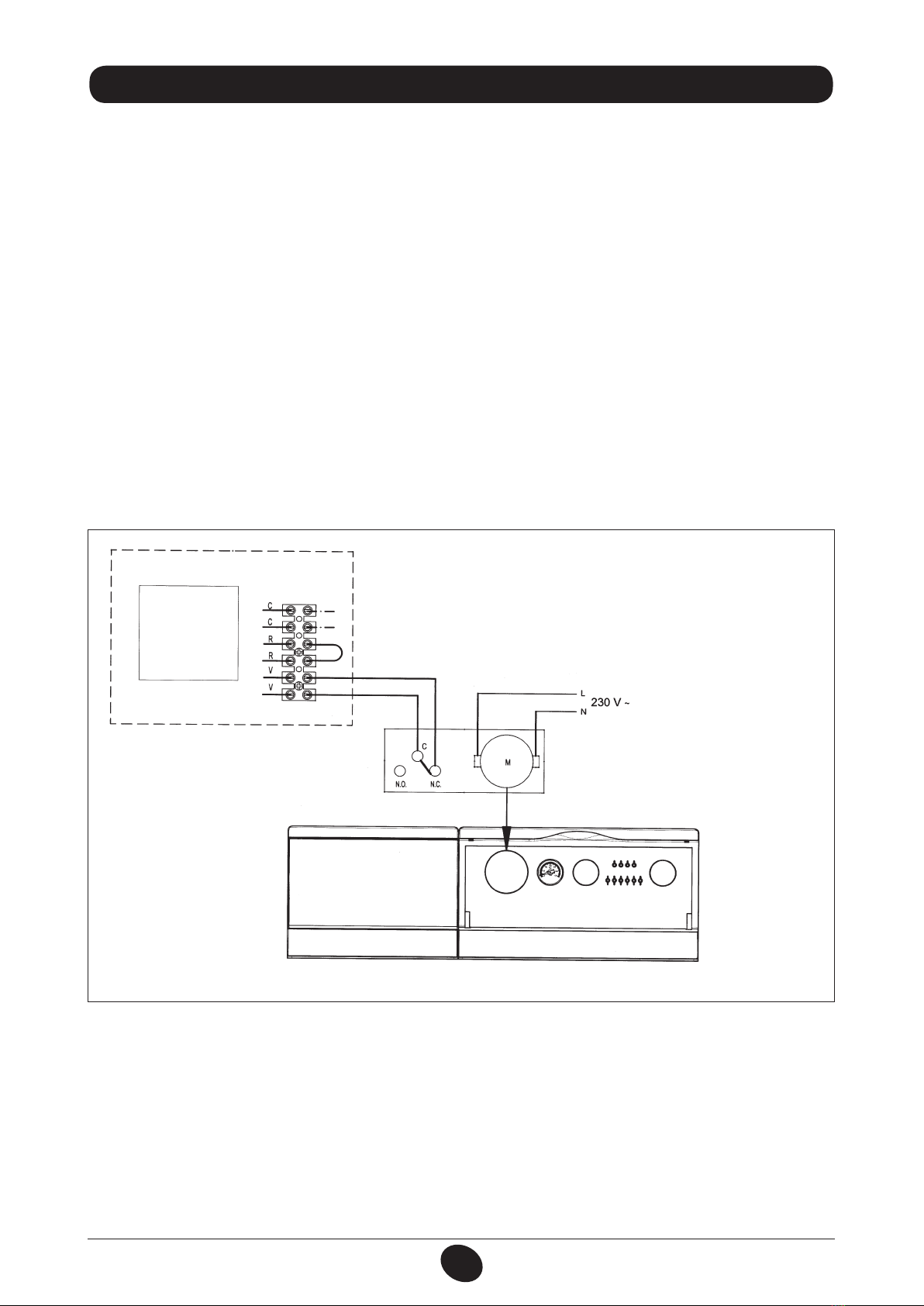

Figura 5. Collegamento elettrico programmatore sanitario
0403_2508
CALDAIA
SCHEDA MORSETTIERA M2
PROGRAMMATORE
SANITARIO
UNITA'
BOLLITORE

14
ISTRUZIONI DESTINATE ALL’INSTALLATORE 911.848.4 - it
0401_2804

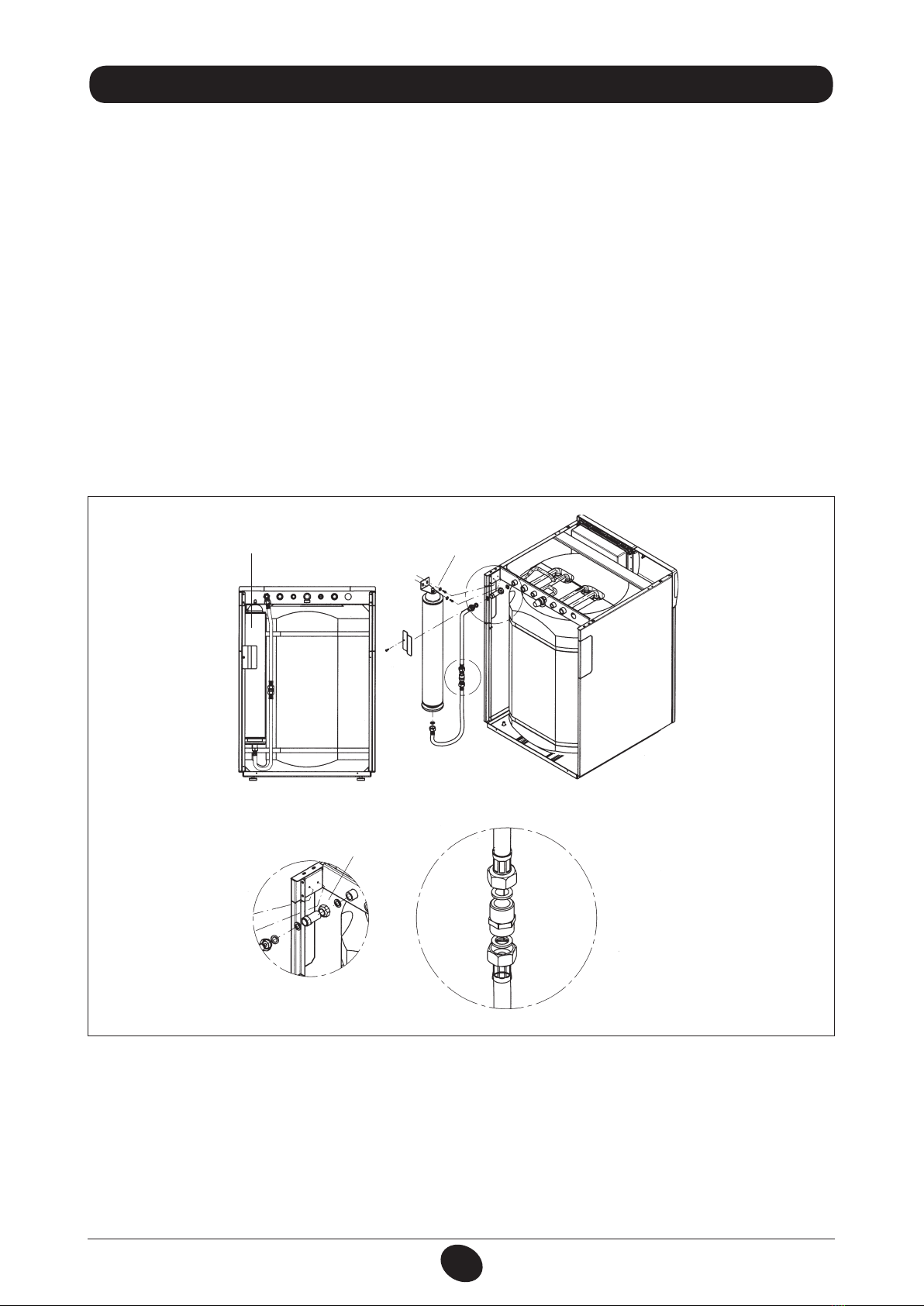

Figura 6. Vaso espansione sanitario
(accessorio a richiesta)
Nei casi in cui:
• La pressione dell’acquedotto o del sistema di sollevamento idrico è tale che si rende necessaria l’installazione di un
riduttore di pressione (pressione superiore a 4 bar);
• Sulla rete acqua fredda è installata una valvola di non ritorno;
• Lo sviluppo della rete acqua fredda è insufciente per l’espansione dell’acqua contenuta nei bollitore;
la valvola di sicurezza del circuito sanitario interviene provocando un gocciolamento.
Per eliminare tale inconveniente è necessario installare un vaso di espansione nel circuito sanitario.
Un kit vaso espansione sanitario è disponibile come accessorio.
Per installare tale accessorio operare come di seguito descritto:
• Rimuovere il coperchio superiore tirando con forza sulla parte posteriore dello stesso (ssaggio tramite clip a scatto);
• Svuotare il bollitore con le modalità descritte nel § 6 (utente);
• Posizionare il vaso d’espansione sulla sede posteriore ricavata sull’isolamento e bloccare lo stesso alla traversa por-
taraccordi tramite le due viti autolettanti;
• Rimuovere il tappo da G 3/4” presente sull’attacco idraulico del ricircolo e inserire il raccordo idraulico a T;
• Raccordare il tubo essibile all’attacco idraulico a T.
vaso espansione
collegamento idraulico
ssaggio con viti
8. VASO ESPANSIONE SANITARIO

15
ISTRUZIONI DESTINATE ALL’INSTALLATORE 911.848.4 - it
Per un funzionamento regolare ed economico delle unità bollitore, è necessario che esse siano controllate periodicamente
ogni anno circa.
Si consiglia che queste operazioni siano effettuate dal personale specializzato del Servizio di Assistenza Tecnica autorizzato.
In particolare è necessario controllare:
• Che la serpentina del bollitore non sia incrostata da depositi calcarei in maniera tale da compromettere l’efcacia di
scambio termico.
• Che l’anodo protettivo sia integro, in ogni caso si consiglia di sostituirlo (come descritto di seguito) ogni anno per una
più lunga durata del bollitore.
Nella prima operazione di riempimento dell’impianto è necessario satare l’aria eventualmente presente.
Per eseguire tale operazione è necessario far funzionare alternativamente le due pompe (circolazione impianto e circuito
serpentino unità bollitore).
Se necessario, ripetere più volte l’operazione.
9. SFIATO ARIA
10. MANUTENZIONE E PULIZIA UNITÀ BOLLITORE
Sostituzione dell’anodo protettivo del bollitore
Per la sostituzione dell’anodo protettivo procedere come di seguito descritto:
• Aprire e rimuovere la porta dell’unità bollitore.
• Chiudere il rubinetto di ingresso acqua fredda all’unità bollitore e svuotare il bollitore come descritto nel § 6 del manuale
destinato all’utente.
• Svitare l’anodo e sostituirlo.
Pulizia Serpentina bollitore
• Chiudere il rubinetto di ingresso acqua fredda all’unità boiler e svuotare il bollitore come descritto nel § 6 del manuale
destinato all’utente.
• Rimuovere la angia superiore svitando le sei viti.
• Pulire le spire della serpentina agendo con uno scovolino e rimuovere i residui con una aspirapolvere.

16
ISTRUZIONI DESTINATE ALL’INSTALLATORE 911.848.4 - it
11. CARATTERISTICHE TECNICHE
Modelli unità boiler SLIM UB 80 INOX UB 120 INOX
Potenza termica massima di scambio kW 34 34
Capacità bollitore l 80 120
Pressione max impianto (circuito serpentino) bar 3 3
Perdite di carico circuito serpentino a 1400 l/h mH2O 1,52 1,94
Pressione max circuito sanitario bar 8 8
Regolazione temperatura acqua sanitaria (caldaia) °C 10 - 65 10 - 65
Peso kg 50 62
Modelli unità bollitore Abbinamenti unità boiler
con caldaie SLIM Tempo di ricarica (*) Erogazione acqua calda sanitaria ∆T = 35 °C
min l/min
SLIM
UB 80 INOX
SLIM 1.150 i 26 6
SLIM 1.230 i - iN - FiN - Fi 19 9
SLIM 1.300 i - iN - FiN - Fi 16 12
SLIM 1.400 iN 14 12
SLIM 1.490 iN 16 12
SLIM 1.620 iN 19 12
SLIM
UB 120 INOX
SLIM 1.150 i 35 6
SLIM 1.230 i - iN - FiN - Fi 24 9
SLIM 1.300 i - iN - FiN - Fi 19 12
SLIM 1.400 iN 15 14
SLIM 1.490 iN 18 14
SLIM 1.620 iN 21 14
(*) Temperatura entrata acqua sanitaria T = 15 °C
BAXI S.p.A., nella costante azione di miglioramento dei prodotti, si riserva la possibilità di modicare i dati espressi in
questa documentazione in qualsiasi momento e senza preavviso. La presente documentazione è un supporto informativo
e non considerabile come contratto nei confronti di terzi.

17 911.848.4 - en
INSTRUCTIONS FOR USERS
Dear Customer,
We are condent your appliance will meet all your requirements.
All BAXI products have been designed to give you what you are looking for:
good performance combined with simple and rational use.
Please do not put away this booklet without reading it rst as it contains some
useful information which will help you to operate your appliance correctly and
efciently.
Do not leave any packaging (plastic bags, polystyrene, etc.) within the reach of children as they are a potential
source of danger.
BAXI S.p.A., a leading European manufacturer of hi-tech boilers and heating systems, has developed CSQ-certied
quality management (ISO 9001), environmental (ISO 14001) and health and safety (OHSAS 18001) systems. This means
that BAXI S.p.A. includes among its objectives the safeguard of the environment, the reliability and quality of its products,
and the health and safety of its employees.
Through its organisation, the company is constantly committed to implementing and improving these aspects in favour
of customer satisfaction.
1. Overview Page 18
2. Instructions prior to installation 18
3. Instructions prior to commissioning 18
4. Operating instructions 19
5. Filling the system and coil circuit of the storage boiler 19
6. Draining the storage boiler 19
7. Prolonged shutdown 19
8. Routine maintenance instructions 19
1. Dimensions Page 21
2. General warnings 22
3. Instructions prior to installation 22
4. Installation 22
5. Boiler – storage boiler hydraulic connection kit 25
6. Electrical connection 26
7. Connecting the DHW programmable timer 28
8. DHW expansion vessel 29
9. Air vent 30
10. Servicing and cleaning the storage boiler 30
11. Technical specications 31
CONTENTS
INSTRUCTIONS FOR USERS
INSTRUCTIONS FOR FITTERS

18 911.848.4 - en
INSTRUCTIONS FOR USERS
The SLIM INOX storage boilers, featuring storage capacities of 80 and 120 litres, have been designed for use with SLIM
boilers for the production of domestic hot water.
1. GENERAL DESCRIPTION
SLIM storage boilers must be connected to a domestic water distribution network and connected to SLIM boilers as
described in the tters technical manual.
Connections must be made by professionally qualied people.
2. WARNINGS PRIOR TO INSTALLATION
The following instructions provide important information for lighting and using the appliance.
The technical notes and instructions, reserved for tters in order to allow them to install the appliance perfectly, are con-
tained in the second part of the manual.
TABLE I: DESCRIPTION OF MODELS
storage boiler models capacity of storage boiler
litres
UB 80 INOX 80
UB 120 INOX 120
3. INSTRUCTIONS PRIOR TO COMMISSIONING
The boiler must be commissioned by an authorised Service Engineer, as indicated on the attached sheet, who should be
called in to check:
• That the installation complies with current regulations.
• That all the instructions concerning correct product installation have been observed.
• That the electrical connection has been regularly made to the boiler.
• That the system is full of water and at the correct pressure.
• That the storage boiler is full of water; to do this, open a hot water tap until the water ows continuously and uniformly
(make sure the cold water inlet tap is open).
To extend the lifetime of the storage boiler, install equipment for treating the DHW inlet water.
It is best, however, to annually check the magnesium anode and, if necessary, replace it if it is exhausted (see the instruc-
tions for tters).
Make sure no water leaks from the safety valve (calibrated to 6 bar). If it does, check the operating pressure of the storage
boiler.

19 911.848.4 - en
INSTRUCTIONS FOR USERS
Figure 1: Control strips
2CT_0463 / 1002_1101
1
5
LEGEND
1- Summer/winter selector
2- Boiler water adjustment knob
3- DHW adjustment knob
5- DHW on
A- Domestic hot water thermometer
B- Location for DHW programmable
timer (accessory)
BOILER
CT_0465 / 1002_1102
STORAGE BOILER
AB
3

20 911.848.4 - en
INSTRUCTIONS FOR USERS
4. OPERATING INSTRUCTIONS
5. FILLING THE SYSTEM AND STORAGE BOILER COIL CIRCUIT
The operation of the storage boiler depends on the operation of the boiler, the lighting instructions of which are contained
in the related user manual.
When the boiler serves the storage boiler (production of domestic hot water) the green LED on the boiler control strip
lights up (5).
Winter mode
• Adjust the ambient thermostat to the required temperature.
• Turn the dial of the boiler heating water adjustment knob (2) until it reaches the required heating mode.
• Turn the dial of the boiler DHW adjustment knob (3) to the desired value for DHW. The adjustment range is from 10 - 65 °C.
• Turn the summer/winter selecter of the boiler (1) to “Winter” .
With the summer/winter selector in the “Winter” position, after the water contained in the storage boiler reaches the se-
lected temperature (DHW priority), the boiler automatically switches to serve the heating system.
Summer mode
• Turn the dial of the boiler DHW adjustment knob (3) to the desired value for DHW.
• Turn the summer/winter selecter of the boiler (1) to “Summer” .
To perform this operation, consult the boiler user manual and § 8 of the storage boiler tters manual.
7. PROLONGED SHUTDOWN
8. ROUTINE MAINTENANCE INSTRUCTIONS
6. DRAINING THE STORAGE BOILER
Drain the storage boiler by opening the tap at the bottom which is accessed by opening the front door of the appliance.
To perform this operation, connect the tap to a drain using a hose, as described below:
• Close the cold water inlet tap on the storage boiler.
• Open a hot water tap as near as possible to the storage boiler.
• Attach the hose to the connector on the mouth of the tap.
• Slowly unscrew the ring nut of the tap.
IT IS STRICTLY FORBIDDEN TO DRAIN THE STORAGE BOILER USING THE DOMESTIC HOT WATER CIRCUIT
SAFETY VALVE.
If the heating system is not used during winter and in case of danger of freezing, drain the water in the storage boiler as
described in the previous paragraph (for the system follow the instructions in the boiler user manual).
In any case, the boiler is tted with a DHW antifreeze system. When the DHW is set to minimum, the electronic controller
keeps it at 5°C.
To ensure the storage boiler remains safe and in perfect working order, at the end of each season, during scheduled boiler
maintenance, have the appliance inspected by an authorised service engineer.
Careful servicing ensures economical operation of the system.
Do not clean the outer casing of the appliance with abrasive, aggressive and/or easily ammable cleaners (e.g.: petrol,
alcohol, and so on). Always switch off the appliance before cleaning it.
