LCD TV 机芯系列
版权所有，规格如有变动，以实物为准 1
CVMV26L-B 规格书
（PCB Version 2.0）
编制:______________
审核:______________
批准:______________
发布日期:2009-12-05
深圳市金锐显数码科技有限公司
CULTRAVIEW

LCD TV 机芯系列
版权所有，规格如有变动，以实物为准 2
目录
一. 性能简介.......................................................................................................................3
二. 规格参数.......................................................................................................................4
三. 外观图...........................................................................................................................5
四. 接口定义.......................................................................................................................7
五. 结构尺寸.....................................................................................................................11
六. 使用要求.....................................................................................................................12
七. 应用案例.....................................................................................................................13
八. 附录.............................................................................................................................14
CULTRAVIEW

LCD TV 机芯系列
版权所有，规格如有变动，以实物为准 3
一. 性能简介
该产品适用于全球模拟电视制式，可配接SAMSUNG, CMO, AU, LGP等厂商
的TFT-LCD,能够真实再现现实世界的图像和声音。采用MSTAR 单芯片电视处
理IC, 配合金锐显自主软件系统，全球多个国家实地验证测试，系统成熟稳定可
靠。
模拟和数字高清端口信号输入最大支持 1080p 格式，支持 HDMI1.3，
HDCP1.1
最大支持各种 1920X1080 分辨率的 TFT-LCD 屏
10bitADC 采样处理输出
5页TELETEXT, 支持 LEVEL1.5, WSS, VPS, PDC
200 频道存储，支持频道交换功能
支持 V-chip 和Closed caption
输入视频格式自动检测
帧速率变换
2D 视频解码，亮色分离
2D 视频动态自适应隔逐行交换
自动 3：2和2：2格式检测和恢复
4：3和16：9切换，可非线性缩放图像
支持 NICAM/A2，BTSC
彩色 OSD,人性化操作菜单
MSTAR 第三代 ACE 图像引擎，可动态调整图像的颜色，对比度，肤
色，清晰度等
完善的工厂设置模式
可靠的 EMC 和防静电处理措施
待机<0.4W (视AC 电源而定),节约能源
CULTRAVIEW

LCD TV 机芯系列
版权所有，规格如有变动，以实物为准 4
二. 规格参数
屏 类型
分辨率
接口
电压
TFT-LCD
Max. 1920X1080
单/双LVDS
3.3V、5V、12V
频率 行同步范围
场同步范围
显示颜色
30-75KHz
56-75Hz
16777216
RGB 同步
信号
模式
行场分离，TTL, 正或负
0.7Vp-p@75ohm
Max UXGA
TV 彩色系统
声音系统
频率范围
PAL SECAM、NTSC
B G D K I M N
48.25MHz—863.25MHz
AV 彩色系统
视频
音频
PAL/NTSC/SECAM
1Vp-p@75ohm
500mV rms
SCART 视频出/入
RGB
音频出/入
1Vp-p@75ohm
0.7Vp-p@75ohm
500mV rms
YUV 视频
音频
格式
Y:1Vp-p@75ohm,UV:0.7Vp-p@75ohm
500mV rms
Max. UXGA
HDMI 视频
格式
标准 TMDS
Max. 1080p
按键 标准七键 电源/菜单/端口/上/下/左/右
OSD 菜单 图像
声音
频道
功能
亮度/对比度/饱和度/色调/清晰度
高音/低音/平衡/环绕
自动/手动搜台/微调/编辑/制式
语言/背景/定时/降噪
OSD 语言 多国系统 简体中文/繁体中文/英文/德文/法文/意
大利文/西班牙文/葡萄牙文/土耳其文/
希腊文/阿拉伯文/日语/韩语
音频输出功率 AB 类功放 2X3W 4ohm（MAX）
电源输入 单路 12V/5A (具体根据 PANEL 而定)
待机功耗 <0.4W (视AC 电源而定)
CULTRAVIEW

LCD TV 机芯系列
版权所有，规格如有变动，以实物为准 5

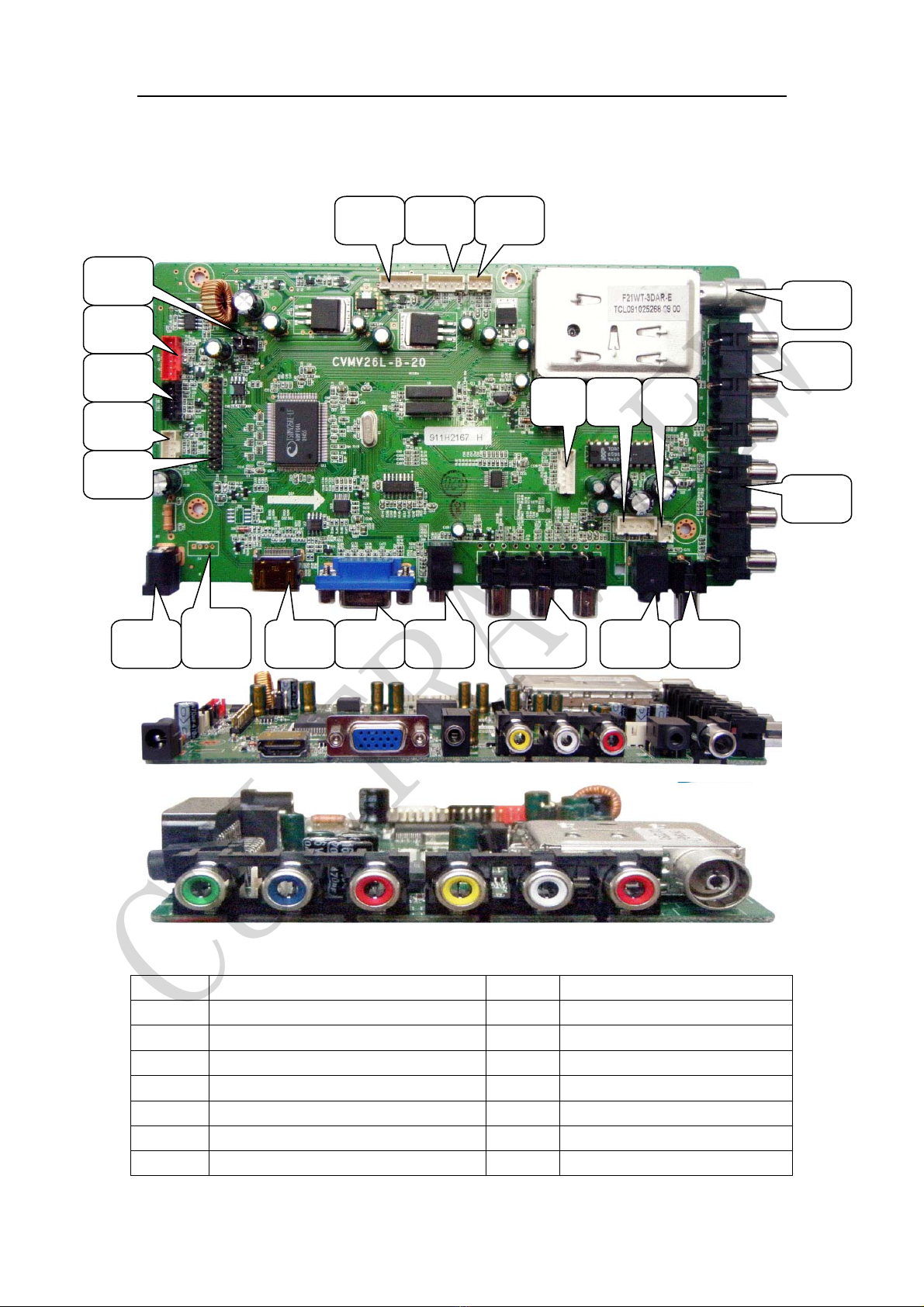

三. 外观图
编号 端口描述 编号 端口描述
J1 INVERTER输入接口 J12 功放输出声道接口
J2 内置音频接口 J13 COAX 输入接口
J3 DVD 电源输出接口 J14 内置电源输入(NC)
J4 DVD 控制接口 J15 PC AUDIO 输入端口
J5 屏电源选择接口 J16/J18 SCART 输入/AV OUT
J6 AV 视频和音频输入 J17 HDMI 输入
J7 遥控板接口 J19 耳机输出端口
J20
J11
J2
J21
U4
J10
J1
J4
J12
J16/J18 J19
J3
J22
J14/
NC J17 J15
J7
J9
J6
J13
J5
J8
CULTRAVIEW

LCD TV 机芯系列
版权所有，规格如有变动，以实物为准 6
J8 液晶屏LVDS数据线接口 J20 同轴输出端口
J9 按键接口 J21 外置电源输入
J10 内置视频接口 J22 PC 视频输入端口
J11 YPBPR(绿蓝红)端口 U4 高频头
CULTRAVIEW

LCD TV 机芯系列
版权所有，规格如有变动，以实物为准 7
四. 接口定义
所有接插件默认方脚焊盘为 1脚。引脚定义可参见 PCB 反面丝印。
J1(6pin/2.0):INVERTER接口
脚位号 名称 说明
1 GND 地
2 GND 地
3 ADJ INVERTER 亮度只能靠分压电阻调节
4 ON INVERTER 开关控制，1：ON, 0: OFF
5 12V 12V电源
6 12V 12V电源
J2(3pin/2.0):内置音频接口
脚位号 名称 说明
1 INNER_RIN 右声道输入
2 GND 地
3 INNER_LIN 左声道输入
J3(6pin/2.0):DVD供电电源接口
脚位号 名称 说明
1 12V 可控制的12V电源输出
2 12V 可控制的12V电源输出
3 GND 地
4 GND 地
5 5V 可控制的5V电源输出
6 5V 可控制的5V电源输出
J4(5pin/2.0):内置DVD控制接口
脚位号 名称 说明
1 DVD_IR DVD遥控信号线
2 GND 地
3 NC NC
4 DVD_AUTO DVD光盘检测控制线
5 GND 地
CULTRAVIEW

LCD TV 机芯系列
版权所有，规格如有变动，以实物为准 8
J5(2x3pin/2.54):屏电源选择接口
321
65 4
脚位号 名称 说明
1 12V 12V电源端
2 5V 5V电源端
3 3.3V 3.3电源端
4.5.6 Panel power 屏输入电源端
J7(5pin/2.0):遥控板接口
脚位号 名称 说明
1 GND 地
2 REMOTE 遥控接收
3 LED_GRN 绿色指示灯，共阴
4 LED_RED 红色指示灯，共阴
5 +5V 5V电源
J8(2X15pin/2.0):液晶屏LVDS数据线接口
1：双路LVDS
脚位号 名称 说明
1 VCC 供屏电源
2 VCC 供屏电源
3 GND 地
4 GND 地
CULTRAVIEW

LCD TV 机芯系列
版权所有，规格如有变动，以实物为准 9
5 RXO3- LVDS 奇线对3 负端
6 RXOC- LVDS 奇线对时钟 负端
7 RXO2- LVDS 奇线对2 负端
8 RXO1- LVDS 奇线对1 负端
9 RXO0- LVDS 奇线对0 负端
10 GND 地
11 RXE3- LVDS 偶线对3 负端
12 RXEC- LVDS 偶线对时钟 负端
13 RXE2- LVDS 偶线对2 负端
14 RXE1- LVDS 偶线对1 负端
15 RXE0- LVDS 偶线对0 负端
16 RXE0+ LVDS 偶线对0 正端
17 RXE1+ LVDS 偶线对1 正端
18 RXE2+ LVDS 偶线对2 正端
19 RXEC+ LVDS 偶线对时钟 正端
20 RXE3+ LVDS 偶线对3 正端
21 GND 地
22 RXO0+ LVDS 奇线对0 正端
23 RXO1+ LVDS 奇线对1 正端
24 RXO2+ LVDS 奇线对2 正端
25 RXOC+ LVDS 奇线对时钟 正端
26 RXO3+ LVDS 奇线对3 正端
27 GND 地
28 GND 地
29 GND 地
30 VCC 供屏电源
J9(4pin/2.0):按键板接口
脚位号 名称 说明
1 GND 地
2 KEY0 键盘模拟输入口0
3 KEY1 键盘模拟输入口1
4 POWER_KEY 开关机键
J10(6pin/2.0):扩展视频接口
脚位号 名称 说明
1 GND 地
2 PY Y分量输入
3 GND 地
4 PR PR分量输入
CULTRAVIEW

LCD TV 机芯系列
版权所有，规格如有变动，以实物为准 10
5 GND 地
6 PB PB分量输入
J12(4pin/2.54):功放输出声道接口
脚位号 名称 说明
1 R 功放右声道输出
2 GND 地
3 GND 地
4 L 功放左声道输出
J13(2pin/2.0):DVD数字音频输入
脚位号 名称 说明
1 GND 地
2 COAX DVD数字音频输入
J14(4pin/2.0):内置电源接口
脚位号 名称 说明
1 +12V 12V电源
2 +12V 12V电源
3 GND 地
4 GND 地
CULTRAVIEW

LCD TV 机芯系列
版权所有，规格如有变动，以实物为准 11
五. 结构尺寸
PCB 板厚 1.6mm 元件最高高度 20mm
安装孔内直径 3.5mm, 中心点距板边参照图示
CULTRAVIEW

LCDTV机芯系列
版权所有，规格如有变动，以实物为准 12
六. 使用要求
相对湿度 ≤80%
存储温度 -10 ~ + 60℃
使用温度 0 ~ +40℃
整机装配和运输过程注意防静电处理
整机装配时，可下装或侧装，但不要使板子变形或扭曲，勿受重压
各端子孔的开孔不要过小，特别是 HDMI 端子开孔。以免安装时整机
变形导致挤压端子。
RGB 插座的开孔推荐不要使用 RGB 插座上的螺丝固定在您的结构档板
上。
本板和配套的模块板之间的连接线不可过长，否则可能会影响性能和图
像质量。
整机内部配线合理，各连接线尽可能不要直接从 PCB 板上穿越，特别
是从主芯片上方穿越，以免影响整机 EMC 的性能。
为了整机达到更好的 EMC 效果，建议主板和屏之间连接的 LVDS 双绞
紧密，尽可能采取屏蔽线。有条件的在靠近板端的线上穿上磁环。
主板的 HDMI 和HDCP 都已经通过相关认证，但只是内部标准测试认
证，如果您需要合法使用 HDMI 和HDCP 功能，请您自行到相关协会
申请为正式会员。
本产品在板卡和外包装上都有 ROHS 标识，符合 ROHS 标准。
CULTRAVIEW

LCDTV机芯系列
版权所有，规格如有变动，以实物为准 13
七. 应用案例
1、标准模拟电视
本产品可实现模拟电视接收。如果使用欧洲地区，可选用 SCART 接口；如果
是其他地区，可选用 YPBPR 接口。
2、DVD COMBO 机
本产品配合我司生产的 HS-DVD 模块，可组成 DVD COMBO 一体机，相互
之间可通过音视频端口互连，之间的配接采用 YPBPR 信号格式。
CULTRAVIEW

LCDTV机芯系列
版权所有，规格如有变动，以实物为准 14
八. 附录

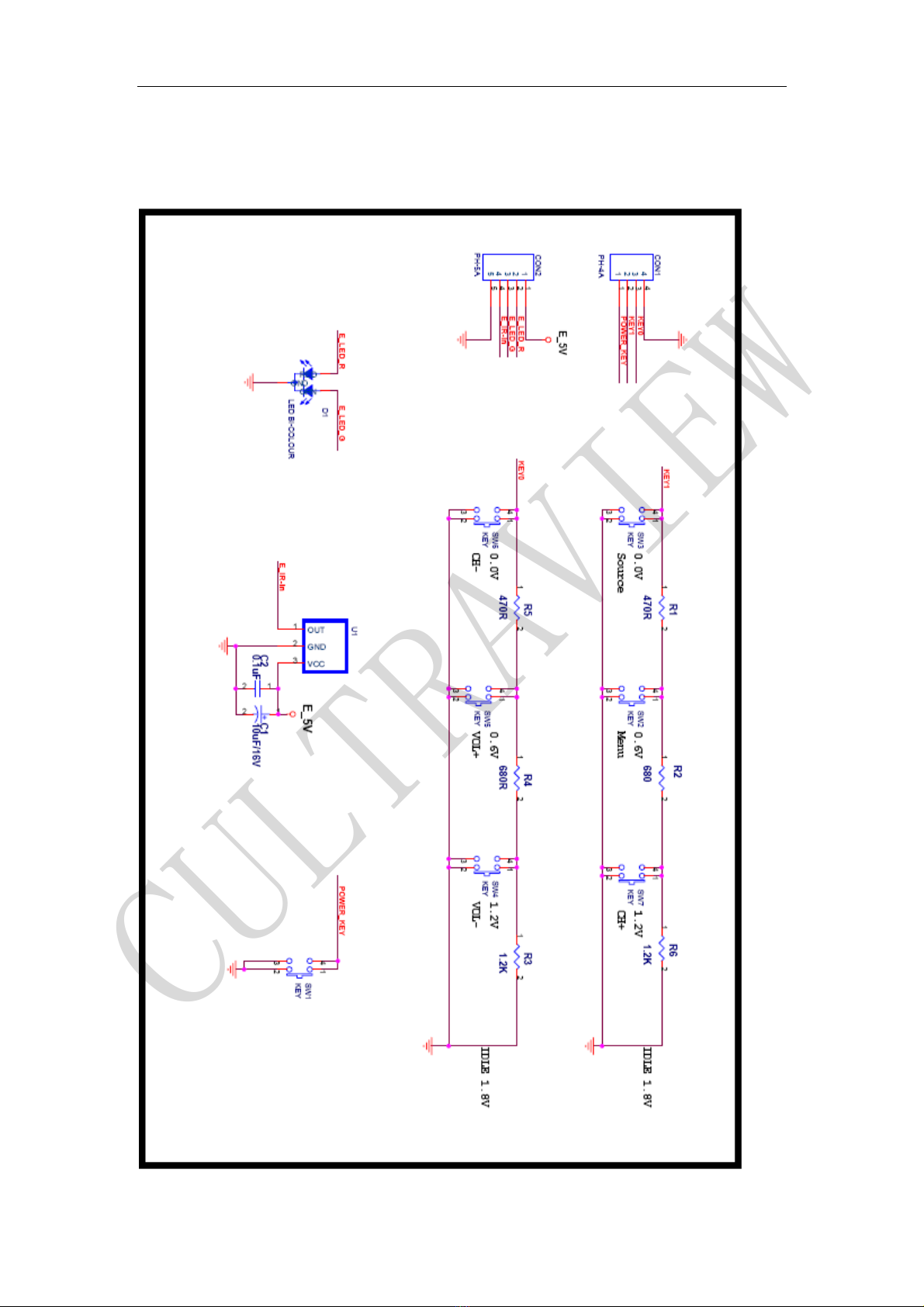

遥控板和键盘板参考电路
CULTRAVIEW

2016/6/19 - 1 -
Service Manual
HDMI
TSUMV26KU

2016/6/19 - 2 -
Contents
1. Precautions and Safety Notices…………………………………………………………3
2. Specification…………………………………………………………………………………4
3. Function Control Description…………………………………………………………… 8
4. Circuit Description………………………………………………………………………… 9
5. Adjusting Procedure………………………………………………………………………38
6. Trouble Shooting Flow Chart……………………………............................................43

2016/6/19 - 3 -
Prior to using this service manual, please ensure that you have carefully followed all the
procedures outlined in the user’s manual for this product.
(1) Read all of these instructions.
(2) Save these instructions.
(3) Follow all warnings and instructions a marked on the product.
(4) Unplug this product from the wall outlet before cleaning. Do not use liquid cleaners or
aerosol cleaners, use a damp cloth for cleaning.
(5) Do not use this product near water.
(6) Do not place this product on an unstable cart, stand or table. The product may fall, causing
serious damage to the product.
(7) Slots and openings in the cabinet and the back or bottom are provided for ventilation, to
ensure reliable operation of the product and to protect it from overheating, those openings
must not be blocked or covered. The openings should never be blocked by placing the
product on a bed, sofa, rug, or other similar surface. This product should not be placed in a
built-in installation less proper ventilation is provided.
(8) These products should be operated from the type of power source indicated on the
marketing label. If you are not sure of the type of power available, consult your dealer or
local power company.
(9) This product is equipped with a 3-wire grounding type plug, a plug having a third (grounding)
pin. This plug will only fit into a grounding-type power outlet. This is a safety feature, if you
are unable to insert the plug into the outlet, contact your electrician to replace your obsolete
outlet. Do not defeat the purpose of the grounding-type plug.
(10) Do not allow anything to rest on the power cord. Do not locate this product where persons
will walk on the cord.
(11) If an extension cord is used with this product, make sure that the total of the ampere
ratings on the product plugged into the extension cord to the waplugged into outlet does not
exceed 15 ampere.
(12) Never push objects of any kind into this product through cabinet slots as they may touch
dangerous voltage points or short out parts that could result in a risk of fire or electric shock.
Never spill liquid of any kind on the product.
(13) Do not attempt to service this product yourself, as opening or removing covers may
expose you to dangerous voltage points or other risks. Refer all servicing to service
personnel.
(14) Unplug this product from the wall outlet and refer servicing to qualified service personnel
under the following conditions:
a. When the power cord or plug is damaged or frayed.
b. If liquid has been spilled into the product.
c. If the product has been exposed to rain or water.
d. If the product does not operate normally, when the operating instructions are followed.
Adjust only those controls that are covered by the operating instructions since improper
adjustment of other controls may result in damage and will often require extension
work by a qualified technician to restore the product to normal operation.
e. If the product has been dropped or the cabinet has been damaged.
f. If the product exhibits a distinct change in performance, indicating a need for service.
1. Precautions and Safety Notices

2016/6/19 - 4 -
2.Specification
Model No.
19
22
Display Piel
1336(H)×768(V)
1920(H)x1080(V)
Pixel Pitch
0.3mm(H)×0.3(V)
0.248(H)x0.248(V)
Active Display Area
409.8(H)×230.4(V)
477.50(H)x268.596(V)
Pixel Type
R+G+B vertical stripe
R+G+B vertical stripe
Number of Colors
16.7M
16.7M
View Angle
±60°degree(H),
±50°degree (V) Typical
±60°degree(H),
±50°degree (V) Typical
Brightness
200cd/m2 typical
230cd/m2 typical
Brightness Uniformity
75% min
75% min
Power Source
100-240V︷.50/60Hz,50W
100-240V︷.50/60Hz,50W
Sound Output
3Wx2 8
3Wx2 8

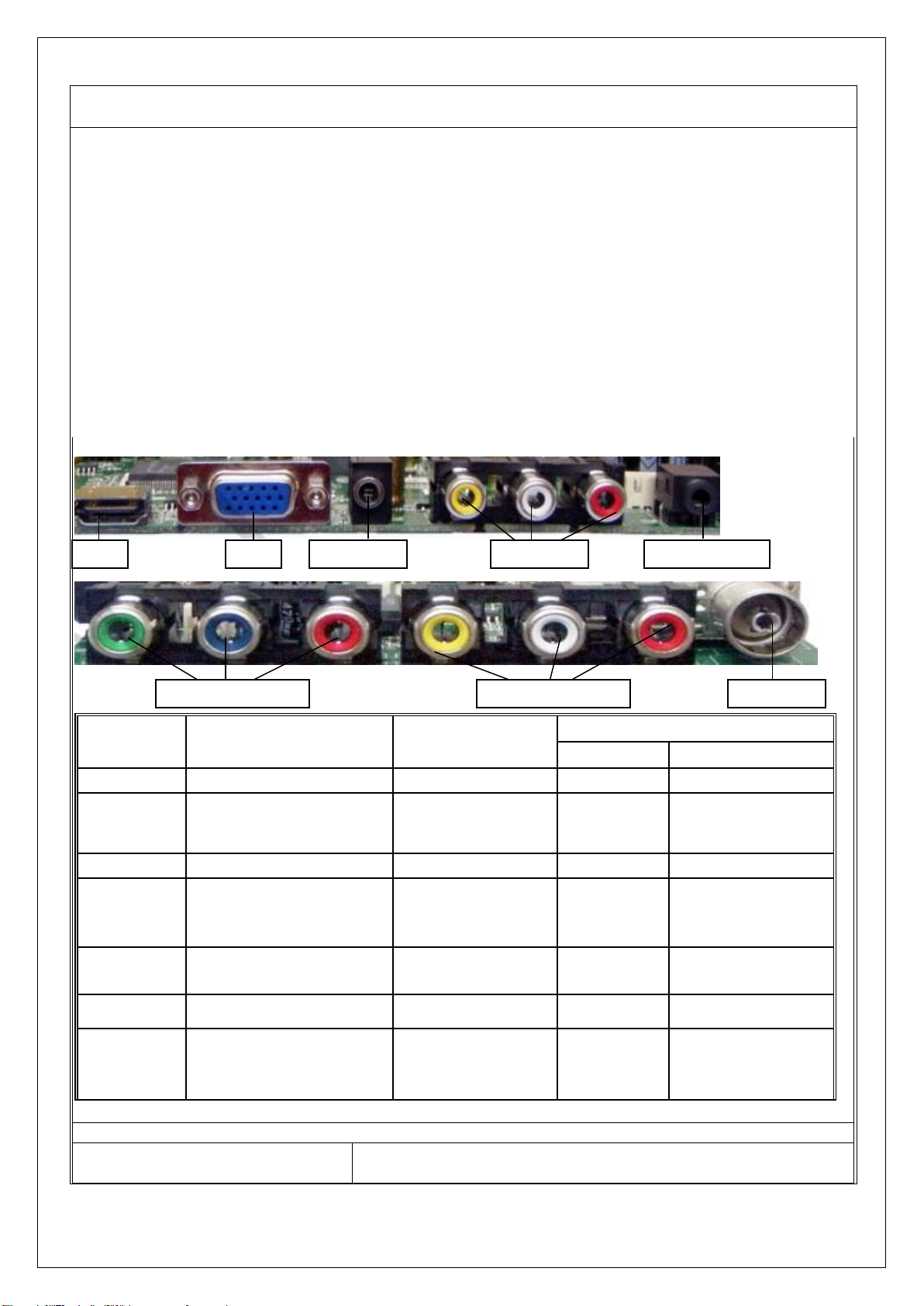

AV/TV Source
Inputs &
Signals
Video Format
Connector types
Outputs
Video
Sound
ANT
Main-TV
PAL/NTSC
PH Type
None
SCART
CVBS/RGB,Video
IN/OUT,Audio IN/OUT
PAL,NTSC,SECA
M
SCART
CONNECT
OR
VIDEO
Video + L/R Audio
CVBS
RCA x 1
RCA x 2
YPBPR
Component(Y, Pb/Cb,,
Pr/Cr) + L/R Audio
480p, 720p, 1080i,
RCA x 3
RCA x 2
VGA
VGA+ L/R Earphone
Analog RGB
VGA15 Pin
Earphone

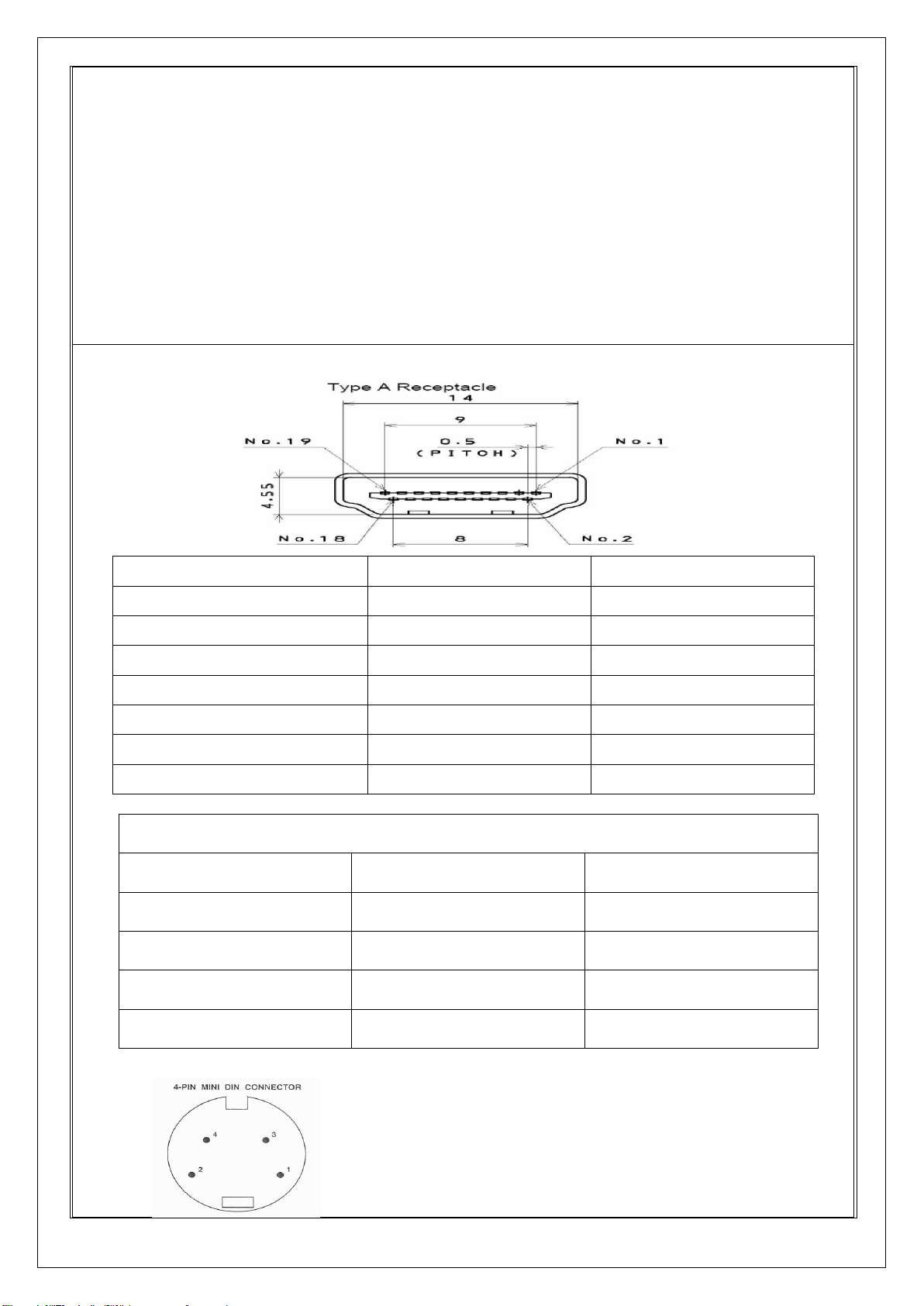

HDMI
HDMI
Digital RGB
19 Pin
VIDEO Out
Video + Earphone
CVBS
RCA x 1
RCAx2Earphone x
1
+ L/R Audio
Graphic and Video signal
Output Source
Audio Out
The Audio Out Output Jack Shall Consist of
1. RCA terminal ×2 (Red/White)
HDMI
VGA
PC AUDIO IN
VIDEO OUT
HEADPHONE OUT
YPBPR
VIDEO
ANT

2016/6/19 - 5 -
Speaker Out
The Speaker Out Output Jack Shall Consist of
1. 3.5mm Mini-stereo ×1
Analog HD15 PC Signal (RGB)
Format
R, G, B Analog
Level/Impedance
0.7Vp-p / 75
DDC 1/2B
Compliant with Revision 1.0
Sync
H/V separate
3V TTL level / 1k
Frequency
Fh﹦31～80kHz
Fv﹦56～76Hz
Maximum Pixel Clock
135MHz
Connector
Mini VGA 15pin (female) ×1
Video (Composite) CVBS Signal
Format
PAL,NTSC,SECAM
Level / Impedance
1.0Vp-p / 75
S-Video (Y/C) Signal
Formal
Y, C
Level / Impedance
Y: 1.0Vp-p / 75
C: ±286mV / 75
RGB PC Timing
STANDARD
RESOLUTION
V FREQ
Hz
H FREQ
Hz
CLK
MHz
VESA
640×350
85.081
37.861
31.500
VESA
640×400
85.081
37.861
31.500
VESA
720×400
85.081
37.861
35.500
VGA
640×480
59.941
31.469
25.175
VGA
640×480
72.810
37.869
31.500
VGA
640×480
75.000
37.500
31.500
VGA
640×480
85.008
43.269
36.000
SVGA
800×600
56.250
35.156
36.000
SVGA
800×600
60.317
37.879
40.000
SVGA
800×600
72.188
48.077
50.000
SVGA
800×600
75.000
46.875
49.500
SVGA
800×600
85.062
53.674
56.250
XGA
1024×768
60.004
48.363
65.000
XGA
1024×768
70.069
56.476
75.000
XGA
1024×768
75.029
60.023
78.750
XGA
1024×768
84.996
68.677
94.500
SXGA
1280×1024
60.020
63.981
108.000
Video & S-Video AV Timing
STANDARD
RESOLUTION
V FREQ
Hz
H FREQ
KHz
CLK
MHz
NTSC
525
60
15.734
12.65
PAL
625
50
15.625
14.50

2016/6/19 - 6 -
Signal Connector Pin Assignment
HMDI connector is a type A receptacle for video/audio mode.
1.TMDS Data 2+
9.TMDS Data 0-
17.CEC/GND
2.TMDS Data 2 shield
10.Clock +
18.+5V Power
3.TMDS Data 2-
11.Clock shield
19.Hot Plug Detect
4.TMDS Data 1+
12.Clock -
5.TMDS Data 1 shield
13.CEC
6.TMDS Data 1-
14.NC
7.TMDS Data 0+
15.DDC CLK
8.TMDS Data 0 shield
16.DDC Data
VGA connector
VGA connector pin assignment
1.Red
6.GND
11.ISP SDA
2.Green
7.GND
12.VGA SDA
3.Blue
8.GND
13.H-sync.
4.ISP SCL
9.+5V
14.V-sync.
5.GND
10. GND
15.VGA SCL
Mini DIN CNC 4 Pins (SCN570S3NS00000) for S-video, the pin
assignment is described as below:
