Beat Junior User manual

User Manual
Manuale dell’Utente
Junior Acoustic Drum
Batteria Acustica Junior

English
Bass drum assembly instructions
1) Place the Bass Drum at on the oor to
attach the heads and hoops You will want
to seat the Beat logo head on the front of
the bass drum, closest to where the spurs
will be on the shell. Place the hoop on top
of the head and make sure it sits evenly.
2) Bass tension rods are longer in length
than the oor tom rods. Place them thru
the claw hooks, then place the claw hooks
on the hoop straight in line with the bass
drum lug. Hand tighten the tension rod
into the lug; repeat all the way around the
drum. After you have hand tightened all
of the tension rods, use the drum key to
apply more tension to the head.
3) Insert one bass drum spur on each side
and hand tighten them with the T-handle
located on the bracket.

English
Bass drum pedal assembly instructions
Floor tom assembly instructions
4) Insert the bass drum beater into the
top of the pedal and tighten the wing
screw.
5) Insert the pedal into the bottom of the
bass drum rim. The base of the pedal will
go beneath the bass drum and the clamp
will go over the top of the rim. Use the
T-handle to fasten the pedal onto the rim.
Make sure it is aligned evenly between
the two bottom tension rods.
6) For the oor tom take the two drum
heads and use the same principals as
indicated in steps 1, 2 noted above. You
will place the chrome rim on the head of
the drum, then insert the key rods thru
the holes of the rim and into the lugs on
the drum.With the oor tom sitting
upside down, insert the three oor tom
legs thru the brackets and tighten them
in using the T-handle.

English
Rack tom Assembly Instructions
7) Insert the tom arm/holders into the
bass casting and tighten them down.
8) Insert the toms into the tom arms and
tighten them down using the T-handles
on the tom brackets.
9) Once everything is setup you will want
to adjust the height of the toms according
to the size of the player.

English
Snare stand assembly instructions
10) Insert the three horizontal arms with
the rubber end above the rod of the snare
support to keep it still.
11) Adjust the angle of the arms.
12) Place the snare uniformly on the arms.

English
Hi-At assembly instructions
13) For putting together the Hi Hat stand,
begin by folding the three legs on the
bottom half of the stand. There is a thin
metal upper pull rod that you tighten into
the base of the Hi Hat stand. After you’ve
done this, place the upper tube over the
top of this pull rod and down into the
base of the stand. Simply tighten down
the T-rod located at the top of the base of
the stand to hold the upper tube in place.
14) Remove the bottom stop nut, metal
washer and felt washer from the Hi Hat
clutch and insert the clutch thru the top
Hi Hat cymbal. Place the other felt thru
the bottom of the clutch and make it so
it is in contact with the bottom of the
cymbal. Following that, place the metal
washer provided onto the felt and tighten
the stop nut onto the clutch and against
washer.
15) Place the lower Hi Hat plate on the
upper support / pull rod. Then place the
top plate on top and you’re done with Hi
Hat support.

English

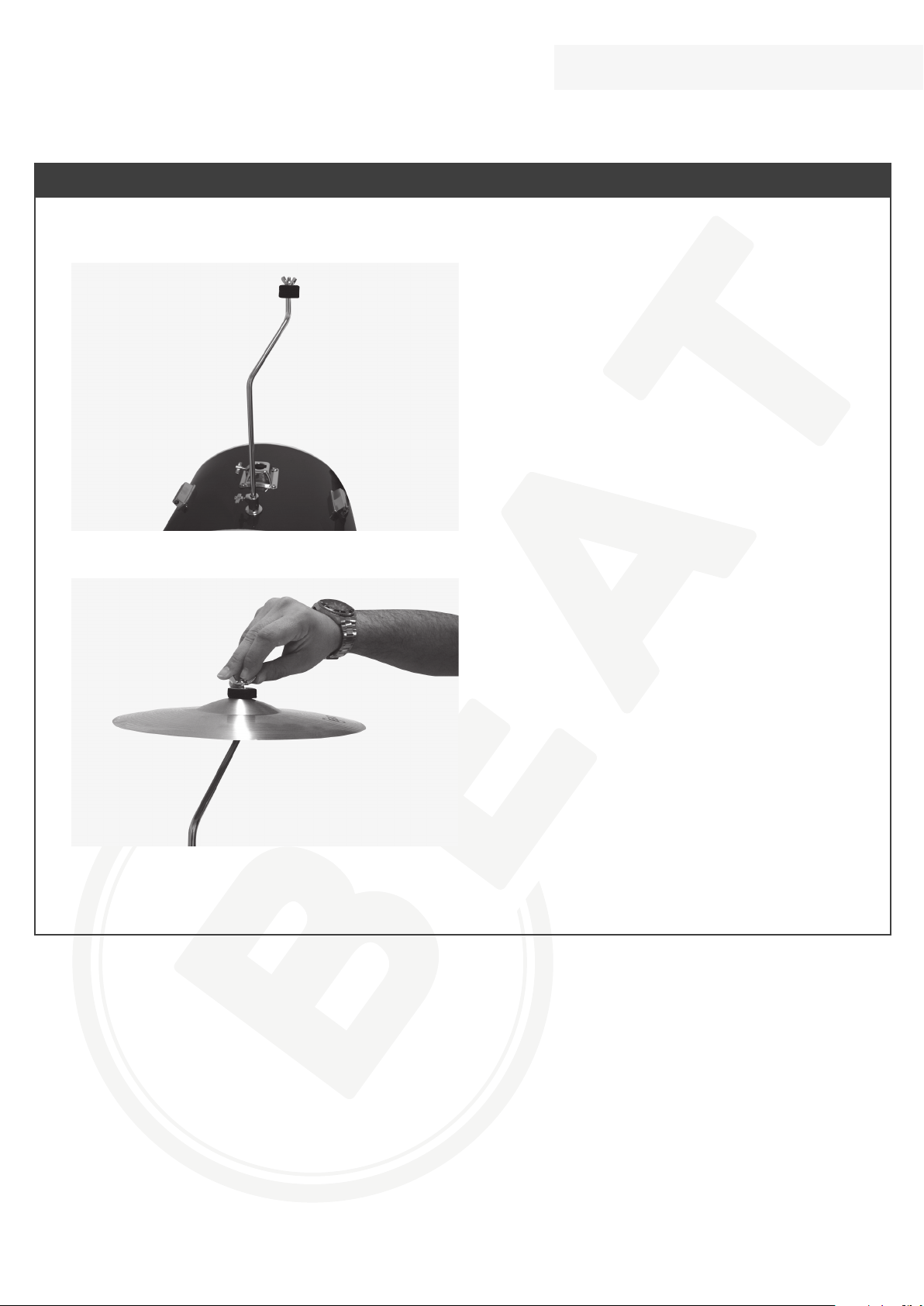

Cymbal stand assembly instructions
16) Insert the plate holder on the bass
drum.
17) Insert the support on the bass drum.
Assembly instructions for plates
Place the cymbal on top of one of the
cymbal felts at the top of the stand, then
place the second felt on top of the
cymbal. Tighten down the wing screw at
the top of the stand and you are ready to
play!

Italiano
Istruzioni per l’assemblaggio della grancassa
1) Posizionare il tamburo per batteria sul
pavimento per ssare teste e cerchi dovrai
posizionare la testina del logo Beat sulla
parte anteriore della cassa più vicina
a dove gli speroni saranno sul guscio.
Posizionare il telaio sopra la testa e
assicurarsi che si trovi in modo uniforme.
2) Le aste di tensione della grancassa
hanno una lunghezza maggiore rispetto
alle aste del tom. Collocarli attraverso
i ganci artiglio, posizionare i ganci artiglio
sul telaio in linea con il capocorda.
Stringere l’asta di tensione nell’occhiello;
ripetere tutto intorno al tamburo. Dopo
aver stretto a mano tutte le aste di
tensione, utilizzare la chiave del tamburo
per applicare più tensione alla testa.
3) Inserire uno sperone del tamburo su
ciascun lato e serrarli a mano con
l’impugnatura a T situata sulla staa.

Italiano
4) Inserire il battitore del tamburo nella
parte superiore del pedale e stringere la
vite ad alette.
5) Inserire il pedale sul fondo del bordo del
tamburo. La base del pedale andrà sotto la
grancassa e il morsetto andrà oltre la parte
superiore del cerchio. Usare l’impugnatura
a T per ssare il pedale sul cerchio. Assicu-
rarsi che sia allineato in modo uniforme tra
le due aste di tensione inferiore.
Istruzioni per l’assemblaggio del pedale del tamburo
Istruzioni per l’assemblaggio del tom
6) Per il tom prendere le due teste di
tamburo e usare gli stessi principi indicati
nei punti 1, 2 e 3 sopra indicati. Metterai
il bordo cromato sulla testa del tamburo,
quindi inserire le barre chiave attraverso i
fori del cerchio e nelle alette sul tamburo.
Con il tom posto sottosopra, inserire le tre
gambe del tom attraverso le stae e
serrarle usando l’impugnatura a T.

Italiano
Istruzioni per l’assemblaggio del rack
7) Inserire il braccio del supporto del tom
sulla grancassa e serrarli verso il basso.
8) Inserire i tom nei bracci del supporto e
stringerli verso il basso usando le
maniglie a T sulle stae del tom.
9) Una volta che tutto è pronto, regolare
l’altezza dei tom.

Snare stand assembly instructions
10) Inserire sopra l’asta del supporto per
il rullante i tre braccetti orizzontali con
l’estremità in gomma per tenerlo fermo.
11) Regolare l’angolazione dei braccetti.
12) Posizionare il rullante uniformemente
sopra i braccetti.
Italiano

Hi-At assembly instructions
13) Per mettere insieme il supporto Hi
Hat, piegare le tre gambe nella metà
inferiore del supporto. Stringere il tirante
superiore in metallo sottile nella base del
supporto Hi Hat. Posizionare il tubo sopra
la parte superiore di questa barra di
trazione e verso il basso nella base del
supporto. Stringere l’asta a T nella parte
superiore della base del supporto per
tenere in posizione il tubo superiore.
14) Rimuovere il dado inferiore, la
rondella metallica e la rondella in feltro
dalla frizione Hi Hat e inserire la frizione
attraverso la piastra superiore Hi Hat.
Posizionare l’altro feltro attraverso il
fondo della frizione e farlo in modo che
sia in contatto con il fondo della piastra.
Quindi, posizionare la rondella metallica
in dotazione sul feltro e serrare il dado di
arresto sulla frizione e contro la rondella.
15) Posizionare la piastra Hi Hat inferiore
sul supporto superiore / tirante. Quindi
posiziona la piastra superiore sopra.
Italiano

Istruzioni per l’assemblaggio del piatto
16) Inserire il supporto sulla grancassa.
17) Collocare il piatto sopra uno dei feltri
per piatti nella parte superiore del
supporto, quindi posizionare il secondo
feltro sopra il piatto. Stringere la vite alare
nella parte superiore del supporto e sei
pronto per suonare.
