LED Par 56/64

Operation Manual

Mode d'emploi

Gebruiksaanwijzing

Bedienungsanleitung

Manual de instrucciones

Manual do utilizador

EN - DISPOSAL OF THE DEVICE

Dispose of the unit and used batteries in an environment friendly manner

according to your country regulations.

FR - DÉCLASSER L’APPAREIL

Débarrassez-vous de l’appareil et des piles usagées de manière écologique

Conformément aux dispositions légales de votre pays.

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruikte batterijen op een milieuvriendelijke

manier conform de in uw land geldende voorschriften.

DU - ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und

Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

Reciclar el aparato y pilas usadas de forma ecologica conforme a las

disposiciones legales de su pais.

PT - COMO DESFAZER-SE DA UNIDADE

Tente reciclar a unidade e as pilhas usadas respeitando o ambiente e em

conformidade com as normas vigentes no seu país.

ENGLISH OPERATION MANUAL

JB SYSTEMS®1/47 LED PAR 56/PAR64

Thank you for buying this JB Systems®product. To take full advantage of all possibilities and for your own

safety, please read these operating instructions very carefully before you start using this unit.

FEATURES

This unit is radio-interference suppressed. This product meets the requirements of the current European and

national guidelines. Conformity has been established and the relevant statements and documents havebeen

deposited by the manufacturer.

This devicehas beendesigned to produce decorative effect lighting and is used in light show systems.

Stylish RGB LED-projector containing high-power 5mmLEDs:

LED-PAR56: 156pcs (50 red+ 53 green + 53 blue)

LED-PAR64: 212pcs (70 red+ 71 green + 71 blue)

Beam angle = 15°

Optional frost filters can beinstalled in the supplied filter frame to obtain a nice flood beam.

Many applications possible: Discotheques, DJs, exhibition booths, homes, ...

Very smoothRGBcolorchanges thanks to high freq. dimming electronics: 400Hz !

Different working modes:

Completely standalone: automatic or beat synchronized color changes (optional CA-8 controller

possible)

Master/slave mode: up to 16 units can be used together for wonderful preprogrammed, music

synchronized lightshows. (optionalCA-8 controller possible)

DMX-controlled (4channels: R, G, B + Dimmer/strobe/sound chase) by any standard DMX-controller.

Used with LEDCON 01 remote control

Different ways to set DMX start address:

Very easy DMX addressing of individual units using any standard DMX-controller

Extremely fastDMX addressing of several units at once (automatic address calculation)

Traditional DMX-setting by DIP-switches

Can be fixed to any surface, can also be fixed in ALU-truss using a standard clamp.

High quality “Hewlett Packard®/ Agilent® ” LED technology:>100.000 hours!

BEFORE USE

Before you start using this unit, please check if there’s no transportation damage. Should there be any, do

not use the device and consult your dealer first.

Important: This device left our factory in perfect condition and well packaged. It is absolutely necessary

for the user to strictly follow the safety instructions and warnings in this user manual. Any damage caused

by mishandling is not subject to warranty. The dealer will not accept responsibility for any resulting defects

or problems caused by disregarding this user manual.

Keep this booklet in a safe place for future consultation. If you sell the fixture, be sure to add this user

manual.

Check the contents:

Check that the carton contains the following items:

Operatinginstructions

LED Projector (PAR56 or PAR64)

Hangingbracket

2 Knobs to fasten the hanging bracket

Filter frame

ENGLISH OPERATION MANUAL

JB SYSTEMS®2/47 LED PAR 56/PAR64

SAFETY INSTRUCTIONS:

CAUTION: To reduce the risk of electric shock, do not remove the top cover.

No user-serviceable parts inside. Refer servicing to qualified service

personnel only.

The lightning flash with arrowhead symbol within the equilateral triangle is intended to alert the use

or the presence of un-insulated “dangerous voltage” within the product’s enclosure that may be of

sufficient magnitude to constitute a risk of electric shock.

The exclamation point within the equilateral triangle is intended to alert the user to the presence of

important operation and maintenance (servicing) instructions in the literature accompanying this

appliance.

This symbol means: indoor use only.

Thissymbol means:Readinstructions.

To protect theenvironment, please try to recyclethe packing material as much as possible.

To prevent fireor shock hazard, do not expose this appliance to rain or moisture.

To avoid condensation to be formed inside, allow the unit to adapt to the surrounding temperatures when

bringing it into a warm room after transport. Condense sometimes prevents the unit from working at full

performance or may even causedamages.

This unit is for indoor use only.

Don’t place metal objects or spill liquid inside the unit. Electric shock or malfunction may result. If a foreign

object enters the unit, immediately disconnect themains power.

Prevent use in dusty environments and clean the unit regularly.

Keep the unit away from children.

Inexperienced persons should not operate this device.

Maximum save ambient temperature is 40°C. Don’t use this unit at higher ambient temperatures.

Make sure the area below the installation place is free from unwanted persons during rigging, de-rigging

andservicing.

Always unplug the unit when it is not used for a longer time orduring servicing.

The electrical installation should be carried out by qualified personal only, according to the regulations for

electrical and mechanical safety in your country.

Check that the available voltageis not higher than the one stated on the rear panel of the unit.

The power cord should always be in perfect condition: switch the unit immediately off when thepower cord

is squashed or damaged.

Never let the power-cord come into contact with other cables!

This fixture must be earthed to in order comply with safety regulations.

Don’t connect the unit to any dimmer pack.

Always use an appropriateand certified safety cable wheninstalling the unit.

In order to prevent electric shock, do not open the cover. Apart from the mains fuse there are no user

serviceablepartsinside.

Never repair a fuse or bypass the fuse holder. Always replace a damaged fuse with a fuse of the same

type and electrical specifications!

In the event of serious operating problems, stop using the fixture and contact your dealer immediately.

The housing and the lenses must be replaced if they are visibly damaged.

Please use theoriginal packing when thedevice is to be transported.

Due to safety reasons it is prohibited to make unauthorized modifications to the unit.

Important: Never look directly into the light source! Don’t use the effect in the presence of persons suffering

from epilepsy.

CAUTION

ENGLISH OPERATION MANUAL

JB SYSTEMS®3/47 LED PAR 56/PAR64

DESCRIPTION:

1. Open front with 5mm LEDs and filter frame

holder.

2. Hanging bracket with knobs on both sides to

fasten the unit and a mounting hole to fix a

mounting hook.

3. ¼” jack used to connect the optional CA-8

controller

4. Mainscable

5. DMX-input connector

6. “Auto DMX-address”button

7. DMX-output connector

8. DIP-switches used to manually set the DMX-

address

9. SignalpresentLED:

DMX-signal detected: LED blinks

regularly, ready to receive instructions

from a controller.

DMX-signal not detected: LED blinks to

the rhythm of the music, detected by the

internal micro.

10. Mains fuse: Always replace this fuse with a

fuse that has the same characteristics!

(250V/2Aslow)

ELECTRICAL INSTALLATION + ADDRESSING

Important: The electrical installation should be carried out by qualified personal only,

according to the regulations for electrical and mechanical safety in your country.

Electrical installationfor1 standalone unit:

Just insert the mains cable. The unit starts working immediately in stand-alone mode

Remark: You can connect a CA-8 remote controller to the unit if you want to have more control. Refer to

section “C” ofthe operation instructionsto learn how to do this.

Electrical installation for two or more units in master/slave:

Connect 2 to maximum 16 units together using good quality balanced microphone cables. The unit that

has nocable connected to its DMX-input will react as “master”, the others are the slave units.

Make sure that all units are connected to the mains.

Done!

Remark: You can connect a CA-8 remote controller to the master unit if you want to have more control

over the master/slave operation. You can also connect the LEDCON 01 remote controller, in this case all

units will respondequally (allunits havethe samecolor)

Electrical installationfor two or more units in DMX-mode:

The DMX-protocol is a widely used

high speed signal to control intelligent

light equipment. You need to “daisy

chain” your DMX controller and all the

connected units with a good quality

balanced cable.

To prevent strange behavior of the light

effects, due to interferences, you must

use a 90Ωto 120Ωterminator at the

end of the chain. Neveruse Y-splitter cables, this simply won’t work!

Make sure that all units are connected to the mains.

Each light effect in the chain needs to have its proper starting address so it knows

which commands from the controller it has to decode. In the next section you will

learn how to set the DMX addresses.

ENGLISH OPERATION MANUAL

JB SYSTEMS®4/47 LED PAR 56/PAR64

How to set the DMX addresses:

There are 3 ways to set the DMX-address of the units. If you use setting options Aor Byou MUST set

ALL DIP-switches to OFF position!

A. Setting individual DMX-addresses perprojector:

Make sure that ALL DIP-switches are set to OFF position!

Make sure the DMX cables of all units are connected.

Connect the first unit to a universal DMX controller.

Connect all units to the mains so they are switched on.

Set all DMX-channels on your DMX-controller to zero (value 000).

Set the DMX-channel, that you want to assign as DMX-start

address on you projector, tot maximum (value 255)

Press the “Auto DMX address” button (6) on the projector shortly.

If you want to set another projector to the same DMX-start

address,simply pressit’s “AutoDMX address”button (6) and it will receive the same address.

Done!

An example tomake things clear:

We will set the DMX start address of a projector to 106:

Connect the projector to the DMX-controller as described above and make sure all is switched

on.

Set all DMX-channels on the controllerto zero (000)

Now set DMX-channel106 to maximum (255)

Press the “Auto DMXaddress” button (6) on theprojector shortly.

Done! Your projectornow has DMX address 106!

B. Automatic DMX-addressing, starting fromany given start address:

To save a lot of time (imagine the time it takes to set the DIP switches of 16 units…) you can set the

DMX addresses of all units in the DMX-chain just by the push of a button. No need to calculate the

starting address of each individual unit, this will be donefor you!

Make sure that ALL DIP-switches are set to OFF position!

Make sure the DMX cables of all units are connected.

Connect the first unit to a universal DMX controller.

Connect all units to the mains so they are switched on.

Set all DMX-channels on your DMX-controller to zero (value 000).

Set the DMX-channel, that you want to assign as DMX-start

address on you projector, tot maximum (value 255)

Press the “Auto DMX address” button (6) on the first projector in

the chain for about 5seconds.

Done! The first projector in the chain will receive the DMX-start address you chose and it will

automatically calculate and program the DMX addresses of all the other units in the DMX-chain!

An example tomake things clear:

We want to set the DMX-addresses of 16 units, the DMX start address of the first projector must

be 202:

Connect all projectors to the DMX-controller as described above and make sure all are switched

on.

Set all DMX-channels on the controllerto zero (000)

Now set DMX-channel 202 tomaximum (255)

Press the “AutoDMX address” button (6) on the first projector in the chain for about5seconds.

Done! The first projector in the chain will receive DMX-start address 202 and it will

automatically calculateand program the DMX addresses of all the other units in the DMX-chain!

This means that the 2nd projector automatically receives address 206, the 3rd has address 210,

…, until the 16th projector who automatically receives start address 262.

You just programmed 16 projectors, this took you about 10seconds!!!

Remark: you can mix the units with other DMX-effects that don’t have the automatic DMX-

addressing option. In that case you still have to set the DMX-addresses of these DMX-effects

manually!

C. How to set the DIP-switches to obtain the right starting address:

This is the traditional way: MUCHslower…

On the back of the LED PAR you will see that each of the first 9 DIP-switches corresponds to a

certain DMX-value (DIP-switch 10 is not used):

ENGLISH OPERATION MANUAL

JB SYSTEMS®5/47 LED PAR 56/PAR64

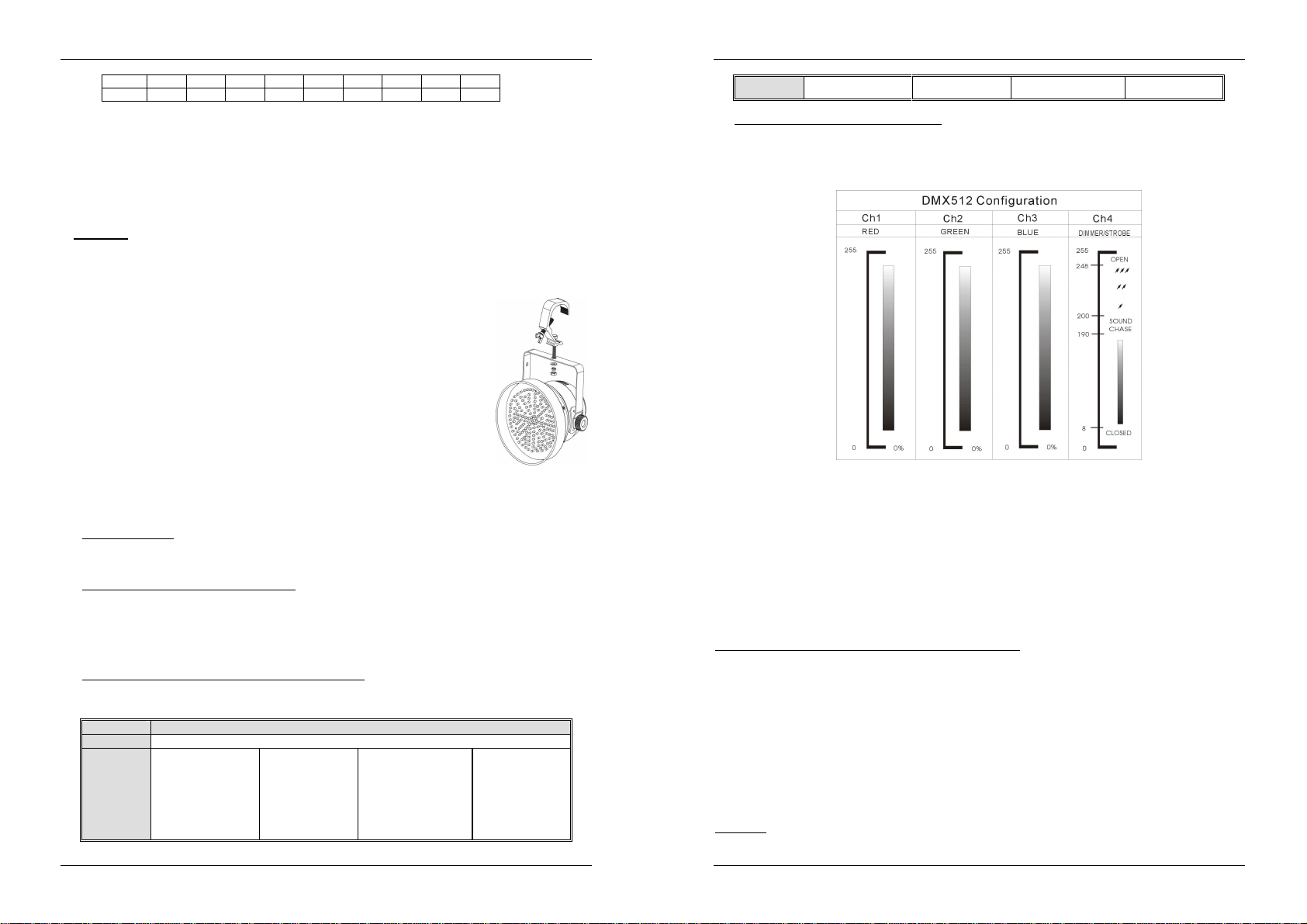

Dip #1 #2 #3 #4 #5 #6 #7 #8 #9

Value 1 2 4 8 16 32 64 128 256

You can combine the values of these switches to obtain any starting address between 1 and512:

Begin address= 01 switch1=ON values:1

Begin address= 05 switch1+3=ON values: 1+4 = 5

Begin address= 09 switch1+4=ON values: 1+8 = 9

Begin address= 13 switch1+3+4=ON values: 1+4+8= 13

…

Begin address= 62 switch2+3+4+5+6=ON values:2+4+8+16+32=62

OVERHEAD RIGGING

Important: The installation must be carried out by qualified service personal only. Improper

installation can result in serious injuries and/or damage to property. Overhead rigging requires

extensive experience! Working load limits should be respected, certified installation materials

should be used, the installed device should be inspected regularly for safety.

Make sure the area below the installation place is free from unwanted persons during rigging, de-rigging

andservicing.

The device should be installed out of reach of people and outside areas where

persons may walk by orbe seated.

Before rigging make sure that the installation area can hold a minimum point load of

10times the device’s weight.

Always use a certified safety cable that can hold 12times the weight of the device

when installing the unit. This secondary safety attachment should be installed in a

way that no part of the installation can drop more than 20cm if the main attachment

fails.

The device should be well fixed; a free-swinging mounting is dangerousand may not

be considered!

The operator has to make sure that the safety-relating and machine-technical

installations are approved by an expert before using them for the first time. The

installations should be inspected every year by a skilled person to be sure that safety

is still optimal.

OPERATING INSTRUCTIONS

A. Standalone 1unit:

Just connect the unit to the mains and put on somemusic. The unit starts working automatically to the

rhythm of themusic.

Remark: You can connect a CA-8 remote controller to the unit if you want to have more control.

B. Two or more units in master/slave setup:

Connect 2 to maximum 16 units together. Refer to the chapter “electrical installation” to learn how to

do this (don’t forget toaddress all units properly!)

Connect all units to themains and put on some music. The units will start working automatically to the

rhythm ofthe music and show the internal chase programs.

Remark: You can connect a CA-8 remote controller to the master unit if you want to have more control

overthe master/slaveoperation.

C. Connect theoptional CA-8 controller formore control:

The CA-8 controller can only be used in standalone or master/slave mode. Connect the controller to the

CA-8input of the first unit (master). Now you can control all the connected units:

BUTTON ACTIONS

STANDBY To blackout all the fixtures

FUNCTION

Strobe

1.Synchronousstrobe

in white color

2.The samecolor

chase

3.Differentcolor

strobe

9 Color select

White



Red



Blue



Purple



Orange



Green



Yellow



Magenta



Cyan

Color Chase

1. Thesame color

2. Differentcolor

3. Onelight chase

4. Twolights chase

5. Four lights chase

Color Fade

1. Fastspeed

2. Middle speed

3. Slow speed

ENGLISH OPERATION MANUAL

JB SYSTEMS®6/47 LED PAR 56/PAR64

MODE Sound 1

(LED OFF) Manual

(LED ON) Sound 2

(LED slow blinking) Auto

(LED fast blinking)

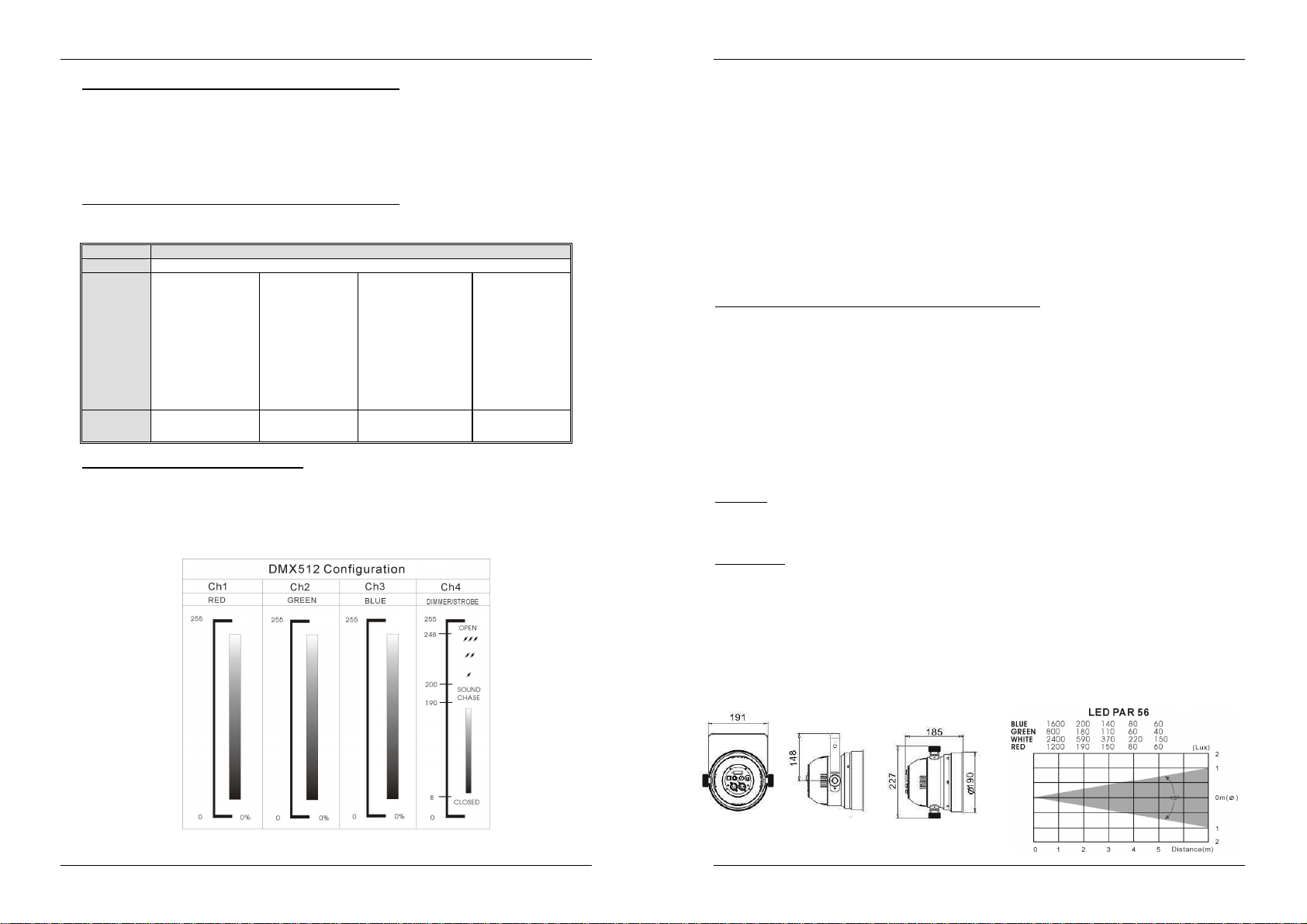

D. Controlled byuniversal DMX-controller:

Connect all units together. Refer to the chapter “Electrical installation for two or more units in DMX-

mode” to learn how to do this (don’t forget to address all units properly!)

Connect all units to the mains and turn on the DMX controller.

Since each unit has its own DMX-address, you can control them individually. Remember that each unit

uses 4 DMX-channels as shown in the DMXchart below:

BEAM ANGLE + FILTER FRAME

With LED PAR projectors you can project any RGB color you want so normally there’s no need for a color

filter frame. However with this projector the filter frame is used to influence the beam angle of the spot:

To obtain nice colored beams with high intensity the beam angle of this projector is only 15°. This is perfect

forDJ and stage applications but forsome architectural applications you need a wider beam. In these cases

you can install a special FROST filter in the filter frame to widen the beam and obtain a nice, evenly

distributed light output. You can obtain such frost filters from Briteq®.

MAINTENANCE

Make surethe area below theinstallation place is free from unwanted persons during servicing.

Switch the unit off and unplug the mains cable.

During inspection the following points should be checked:

All screws used for installing the device and any of its parts should be tightly fastened and may not be

corroded.

Housings, fixations and installations spots (ceiling, truss, suspensions) should be totally free from any

deformation.

The mains cables must be in impeccable condition and should be replaced immediately when even a

small problem is detected.

The interiorof the device should be cleaned annually using a vacuum cleaner or air-jet.

The cleaning of internal and external optics must be carried out periodically to optimize light output.

Cleaning frequency depends on the environment in which thefixture operates: damp, smoky or particularly

dirty surroundings can cause greater accumulation of dirt on theunit’s optics.

Clean with a softcloth using normal glass cleaning products.

Always dry the parts carefully.

Clean the external optics at least onceevery 30 days.

Attention: We strongly recommend internal cleaning to be carried out by qualified personnel!

ENGLISH OPERATION MANUAL

JB SYSTEMS®7/47 LED PAR 56/PAR64

SPECIFICATIONS

LEDPAR56:

Mains Input: 230V50Hz

Power consumption: 21Watt

Fuse: 250V 2A slow blow (20mm glass)

Sound Control: Internal microphone

DMXconnections: XLR3pin

LEDs: 156 high power LEDs (R50 + G53 + B53)

Beam angle: 15° (wider with specialfrost filters installed)

Luminous intensity: see chart below

Size: see drawing below

Weight: 2,5kg

LEDPAR64:

Mains Input: 230V50Hz

Power consumption: 28Watt

Fuse: 250V 2A slow blow (20mm glass)

Sound Control: Internal microphone

DMXconnections: XLR3pin

LEDs: 212 high power LEDs (R70 + G71 + B71)

Beam angle: 15°

Luminous intensity: see chart below

Size: see drawing below

Weight: 3,0kg

Every informationis subject to change withoutprior notice

You can download the latest version of this user manual on our website: www.beglec.com

FRANÇAIS MODE D’EMPLOI

JB SYSTEMS®8/47 LED PAR56/PAR64

Merci d’avoir choisi ce produit JB Systems®. Pour votre sécurité et pour une utilisation optimale de toutes les

possibilités del’appareil, lisez attentivement cette notice avant utilisation.

EN VOUS INSCRIVANT POUR LA LETTRE D’INFORMATION VOUS SEREZ TOUJOURS

TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS:

NOUVEAUTES, ACTIONSSPECIALES, JOURNEES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW.BEGLEC.COM 

CARACTERISTIQUES

Cet appareil ne produit pas d’interférences radio. Il répond aux exigences nationales et européennes. La

conformité a étéétablie et les déclarations et documents correspondants ont été déposés par le fabricant.

Cet appareil a été conçu pour la production d’effets lumière décoratifs et est utilisé dans des spectacles

lumineux.

Projecteur à LED RVB (RGB) stylé contenant des LED de 5 mm de hautepuissance :

LED-PAR56: 156 LED (50 rouges + 53 vertes+ 53 bleues) ;

LED-PAR64: 212 LED (70 rouges + 71 vertes +71 bleues).

Angle dedispersion = 15°

En option, des filtres dépolis peuvent être placés dans le support pour filtre (fourni) afin de produire de

magnifiques faisceauxlumineux.

Beaucoup d’applications sontpossibles: discothèques, DJ,expositions, maisons particulières, ...

Changement de couleurs RGB très fluidegrâce à l’électronique haute fréquence : 400Hz !

Différents modes de fonctionnement:

Fonctionne entièrement seul: automatique ou changement des couleurs synchronisé avec le rythme

(commande à distanceCA-8 en option possible)

Mode maître/esclave: jusqu’à 16 appareils peuvent êtres utilisés ensemble pour créer un superbe

spectacle lumineux préprogrammé et synchronisé avec la musique. (commande à distance CA-8 en

optionpossible)

Contrôlé par DMX (4canaux: R, G, B + Variateur/stroboscope/fonction audio) par n’importe quel

contrôleurDMXstandard.

Contrôlé par la commande à distance LEDCON01.

Adressage DMX innovateur et extrêmement rapide:

Adressage DMXtrès facile des projecteurs individuels!

Adressage DMX extrêmement rapide de plusieurs projecteurs (calcul automatique des adresses DMX)

Adressage DMX traditionnel par interrupteurs DIP.

Peut être fixé sur n’importe quelle surface, peut aussi être fixé sur une structure ALU en utilisant un

crochet standard.

Technologie LEDdéveloppée par Hewlett Packard®/Agilent®: >100.000heures!

AVANT UTILISATION

Avant d’utiliser cet appareil, assurez-vous de l’absence de dommage lié au transport. En cas

d’endommagement, n’utilisez pas l’appareil et contactez le vendeur.

Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que

l’utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne

s’applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la

responsabilité des défauts ou de tout problème résultant du fait de n’avoir pas tenu compte des mises en

garde de ce manuel.

Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l’appareil,

assurez-vous d’y joindre ce manuel également.

Vérifiez le contenu:

Vérifiez si l’emballage contient les articles suivants:

Moded'emploi

FRANÇAIS MODE D’EMPLOI

JB SYSTEMS®9/47 LED PAR56/PAR64

CAUTION

Projecteur à LED (PAR56 ou PAR64)

Attelledesuspension

2 molettes pour serrer l'attelle de suspension

Support de filtre

INSTRUCTIONS DE SECURITE:

ATTENTION: afin de réduire le risque d’électrocution, n’enlevez jamais le

couvercle de l’appareil. Il n’y a aucune pièce à l’intérieur de l’appareil que

vous pouvez remplacer vous-même. Confiez l’entretien uniquement à des

techniciensqualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans

isolation dans l'appareil qui peutcauser unrisque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions de fonctionnement et

de maintenance se trouvant dans le manuel, fourni avec l'appareil.

Ce symbole signifie : uniquement pour usage àl'intérieur

Ce symbole signifie : Lire le mode d’emploi.

Afinde protéger l’environnement,merci de recycler les emballages autant que possible.

Afin d’éviter tout risque d’incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou l’humidité.

Pour éviter la formation de condensation à l’intérieur de l’appareil, patientez quelques minutes pour laisser l’appareil

s’adapter à la température ambiante lorsqu’il arrive dans une pièce chauffée après le transport. La condensation

empêche l’unité de fonctionneren performance optimale et peut mêmecauser des dommages.

Cette unité est destinée à une utilisation àl’intérieur uniquement.

Ne pas insérer d’objet métallique ou verser un liquide dans l’appareil. Risque de choc électrique ou de

dysfonctionnement. Si un corps étranger est introduit dans l’unité, déconnectez immédiatement de la source

d’alimentation.

Ne pas utiliser dans un environnement poussiéreuxet nettoyez l’unité régulièrement.

Ne pas laisser l’unité à portée des enfants.

Les personnes non expérimentées ne doivent pas utiliser cetappareil.

La température ambiante maximum d’utilisation de l’appareil est de 40°C. Ne pas l’utiliser au-delà de cette

température.

Assurez-vous que la zone au-dessous du lieu d’installation ne comporte pas de personnes indésirables pendant le

montage, le démontage et les opérations de maintenance.

Débranchez toujours l’appareil si vous nel’utilisez pas demanière prolongée.

Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de

sécurité électrique et mécanique en vigueur dans votre pays.

Assurez-vous que le voltage de la source d’alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas

celui indiqué à l’arrière de l’appareil.

Le cordon d’alimentation doit toujours être en condition parfaite. Mettez immédiatement l’unité hors tension si le

cordon est écrasé ou endommagé.

Ne laissez jamaisle cordon d’alimentation entrer en contactavec d’autres câbles !

L’appareil doit être à la masse selon les règles de sécurités.

Ne pas connecter l’unité àun variateur de lumière.

Utilisez toujoursles câbles appropriés et certifiéslorsque vous installez l’unité.

Pour éviter tout choc électrique, ne pas ouvrir l’appareil. En dehors du fusible principal, il n’y a pas de pièces pouvant

être changées parl’utilisateur à l’intérieur.

Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible

de mêmetype et spécifications électriques !

En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l’appareil et contactez votre revendeur

immédiatement.

La coque et les lentilles doivent être remplacées si visiblement endommagées.

Utilisez l’emballage d’origine si l’appareil doit être transporté.

Pour des raisons de sécurité, il est interdit d’apporter toute modification à l’unité non spécifiquement autorisée par les

partiesresponsables.

Important: Ne jamais fixer directement la source de lumière ! Ne pas utiliser d’effets en présence de personnes

souffrantd’épilepsie.

FRANÇAIS MODE D’EMPLOI

JB SYSTEMS®10/47 LED PAR56/PAR64

DESCRIPTION:

1. Face avant contenant les LED de 5mm et le

support de filtre.

2. Attelle de support avec une molette sur chaque

côté pour bloquer l’appareil dans la position

désirée, avec un trou de fixation pour y monter

un crochet.

3. Prise ¼” utilisée pour connecter le contrôleur

CA-8 optionnel

4. Câbled’alimentation secteur

5. Socle avecécrou

6. Connecteurd’entréeDMX

7. Bouton “Adressage DMX Auto”

8. Interrupteurs DIP pour l’adressage DMX

traditionnel

9. LED détectrice de signalDMX :

Signal DMX détecté: la LED clignote de

façon régulière, le projecteur est prêt à

recevoir les instructions de la

commande DMX.

Signal DMX non détecté: la LED

clignote au rythme de la musique captée par le micro interne.

10. Fusible principal: Il faut toujours remplacer ce fusible par un fusible qui possède les mêmes

caractéristiques! (250V/2Alent)

INSTALLATION ELECTRIQUE + ADRESSAGE

Important: L’installation électrique doit uniquement être effectué par du personnel qualifié,

selon la législationconcernant les mesures de sécuritéélectriques et mécaniques en vigueur

dans votre pays.

Installationélectrique pour 1 appareil en fonctionnement autonome :

Installez simplement le câble secteur. L’appareil commencera à fonctionner immédiatement en mode

autonome.

Remarque: vous pouvez brancher une commande à distance CA-8 sur l’appareil si vous souhaitez avoir

plusdecontrôle. Référez-vous à lasection “C” des instructionsd’utilisation pour apprendre à le faire.

Installation électrique pour deux ou plusieurs appareils enmode maître/esclave:

Branchez de 2 à 16 appareils au maximum ensemble en utilisant des câbles symétriques pour micro de

bonne qualité. L’appareil qui n’a pas de câble branché à son entrée DMX se comportera en tant que

“maître”, les autres se comporteront en tant que "esclaves".

Assurez-vous que les appareils sont tous branchés sur le secteur.

Quand tous les appareils sont branchés ensemble et allumés, vous devrez donner une adresse à tous les

appareils pour obtenir un bon effet de chenillard (chase). Pour ce faire, appuyez simplement sur le bouton

“adressage DMX auto ” (6) sur l’appareil “maître”. Tous les appareils s’éteindront et s’allumeront pour

indiquer que les adresses sont réglées.

Et c’est terminé!

Remarque: vouspouvez brancher une commande à distance CA-8 sur l’appareil maître (master) si vous

souhaitez avoir plus de contrôle sur le fonctionnement maître/esclave. Vous pouvez aussi connecter une

commande à distance « LEDCON 01 », tous les projecteurs réagiront de façon identique (tous ont la

mêmecouleur)

Installationélectrique deux appareils ou plus en mode DMX:

Le protocole DMX est un signal à

haute vitesse très utilisé pour

contrôler des équipements de

lumières intelligents. Vous devez

connecter en guirlande votre

contrôleur DMX et tous les appareils

FRANÇAIS MODE D’EMPLOI

JB SYSTEMS®11/47 LED PAR56/PAR64

avec un câble balancé de bonne qualité.

Pour éviter des comportements étranges des effets de lumières dus aux

interférences, vous devez utiliser une résistance de bouclage de 90Ωà 120Ωau

bout de la guirlande. Ne jamais utiliser de séparateur de câbles en forme « Y »,

cela ne fonctionnera pas!

Assurez-vous que les appareils sont tous branchés sur le secteur.

Chaque effet de lumière dans la guirlande doit avoir sa propre adresse de départ afin de savoir quelle

est la commande du contrôleur il doit décoder. Dans la prochaine section, vous apprendrez à régler

l’adresse DMX.

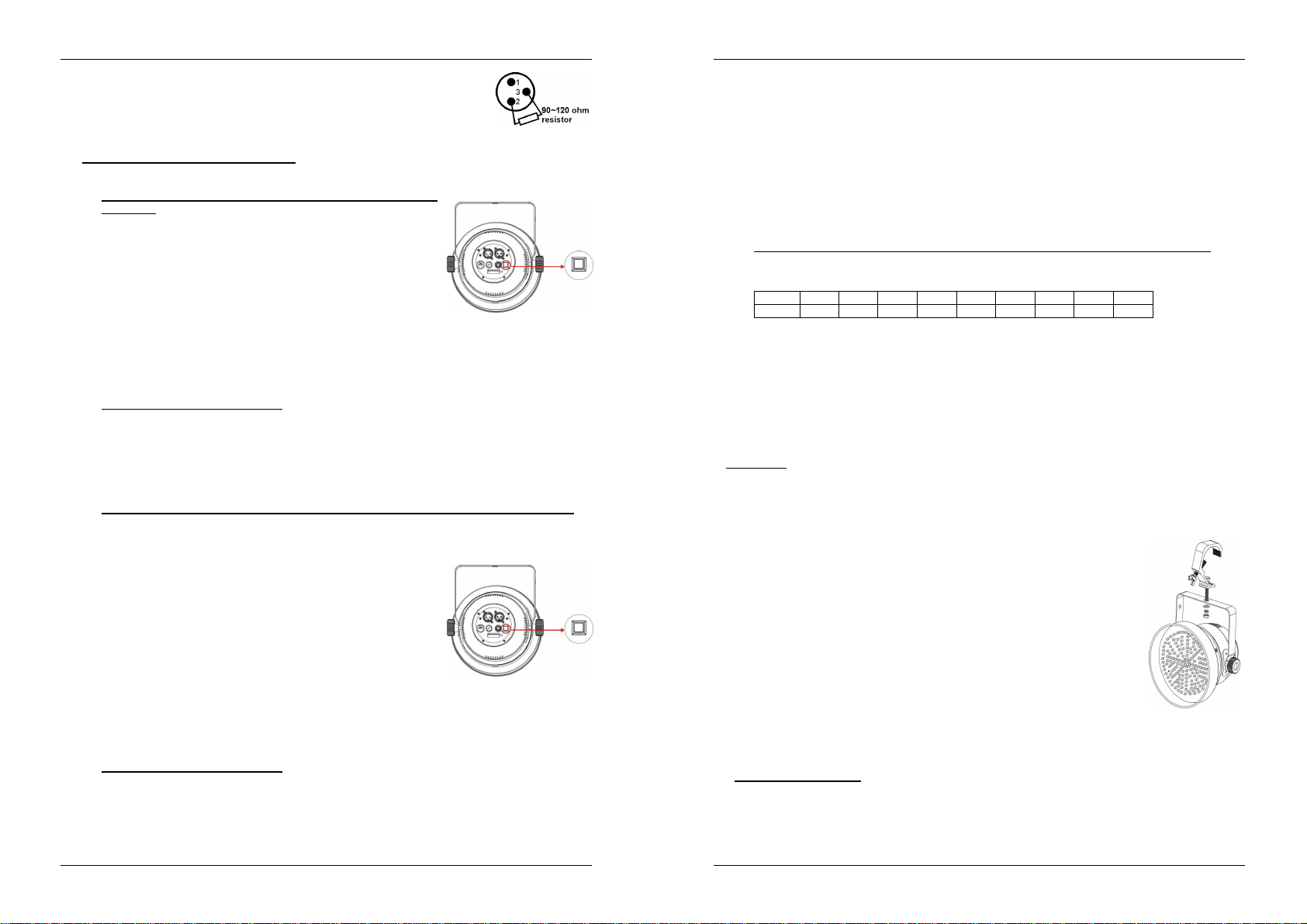

Comment régler les adresses DMX:

Il existe trois façons de régler les adresses DMX des appareils. Si vous utilisez les possibilités Aou B

vous DEVEZ mettre tous les interrupteurs DIP sur la position OFF!

A. Régler les adresses DMX par projecteur:

Assurez-vous que TOUS les interrupteurs DIP sont en position OFF!

Assurez-vous que les câbles DMX de tous les appareils sont

branchés.

Connectez le premier appareil sur le contrôleur DMX.

Branchez tous les appareils sur le secteur pour qu’ils soient tous

allumés.

Mettez tous les canaux DMX de votre contrôleur DMX sur zéro.

(valeur 000).

Mettez le canal DMX, que vous voulez assigner comme adresse de

départ sur le projecteur, sur maximum (valeur 255)

Poussez brièvementle bouton “Adressage DMX auto” (6) du projecteur.

Si vous voulez mettre un autre projecteur sur la même adresse de départ, vous devez également

pousser le bouton “Adressage DMX auto” (6) de cet autre projecteur.

Fini!

Un exemplepour rendre les choses claires:

Si vous souhaitez mettrel’adresse dedépart d’un projecteur sur 106:

Connectez le projecteur sur le contrôleur DMX comme décrit ci-dessus et allumez l’ensemble.

Mettez tous les canaux DMX de votre contrôleur DMX sur zéro. (valeur 000).

Mettez le canal DMX 106 sur maximum (valeur255)

Poussez brièvementle bouton “Adressage DMX auto” (6) du projecteur.

Fini! l’adresse de départ de notre projecteur est 106!

B. Régler automatiquementles adresses DMX de plusieurs projecteurs:

Pour gagner du temps (imaginez le temps qu’il vous faudra pour régler les interrupteurs DIP des 16

appareils…) vous pouvez régler les adresses DMX de tous les appareils dans la chaîne DMX juste

en appuyant sur un bouton. Pas besoin de calculer l’adresse de départ de chaque appareil, cela

sera fait à votre place!

Assurez-vous que TOUS les interrupteurs DIP sont en position OFF!

Assurez-vous que les câbles DMX de tous les appareils sont

branchés.

Connectez le premier appareil sur le contrôleur DMX.

Branchez tous les appareils sur le secteur pour qu’ils soient tous

allumés.

Mettez tous les canaux DMX de votre contrôleur DMX sur zéro.

(valeur 000).

Mettez le canal DMX, que vous voulez assigner comme adresse de

départ sur le premier projecteur de la chaîne, sur maximum (valeur 255)

Poussez le bouton “Adressage DMX auto” (6) du premier projecteur de la chaîne pendant environ

5secondes. (tous les projecteurs clignotes 1x)

Fini! Le premier projecteur de la chaîne reçoit l’adresse de départ que vous avez choisi. Les

adresses de départ des autres projecteurs de la chaîne seront calculés et distribués

automatiquement !

Un exemplepour rendre les choses claires:

Imaginons que nousvoulions donner des adresses DMXà 16 projecteurs. L’adressede départdu

premier projecteur de la chaîneest fixée sur 202.

FRANÇAIS MODE D’EMPLOI

JB SYSTEMS®12/47 LED PAR56/PAR64

Connectez les projecteurs sur le contrôleur DMX comme décrit ci-dessus et allumez l’ensemble.

Mettez tous les canaux DMX de votre contrôleur DMX surzéro. (valeur 000).

Mettez le canal DMX 202 sur maximum (valeur255)

Poussez le bouton “Adressage DMX auto” (6) du premier projecteur pendant environ 5sec.

Fini! Le premier projecteur de la chaîne reçoit l’adresse 202. Les adresses de départ des

autres projecteurs de la chaîne seront calculés et distribués automatiquement: le deuxième

projecteur reçoit l’adresse 206, le troisième l’adresse 210, …, jusqu’au seizième projecteur qui

reçoit l’adresse262.

Vous venez de programmer 16 projecteurs en 10 secondes !!!

Remarque: vous pouvez mélanger les appareils ensemble avec d’autres effets DMX qui ne

possèdent pas l’option adressage DMX automatique. Dans ce cas, il vous restera à régler les

adressesDMXde ceseffetsDMXmanuellement!

C. Configurer les interrupteurs DIP pour obtenir l'adresse de démarrage correcte:

Voici la façon traditionnelle : BEAUCOUP plus lente…

A l’arrière du LED PAR vous verrez les interrupteurs DIP. Référez-vous au tableau ci-dessouspour

comprendre la manière de programmer les adresses DMX :

DIP #1 #2 #3 #4 #5 #6 #7 #8 #9

Valeur 1 2 4 8 16 32 64 128 256

Combinezces valeurs pour obtenirdes adresses de démarrage comprises entre1 et 512:

Adresse = 01 DIP 1=ON valeurs: 1

Adresse = 05 DIP1+3=ON valeurs: 1+4 = 5

Adresse = 09 DIP1+4=ON valeurs: 1+8 = 9

Adresse = 13 DIP1+3+4=ON valeurs: 1+4+8 =13

…

Adresse = 62 DIP2+3+4+5+6=ON valeurs: 2+4+8+16+32=62

INSTALLATION EN HAUTEUR

Important: L’installation doit être faite par du personnel qualifié uniquement. Une installation

incorrecte peut causer des blessures sévères et/ou endommager l’appareil. L’installation en

hauteur exige de l’expérience ! Les limites de charge doivent être respectées, du matériel

d’installation certifié doit être utilisé, et l’appareil installé doit subir des inspections de sécurité

régulièrement.

Assurez-vous que la zone au-dessous du lieu d’installation ne comporte pas de personnes indésirables

lors de l’installation, la désinstallation ou la maintenance.

L’appareil doit être hors de portée du public et en dehors des zones de passage de

personnes ou des zones où le public est installé.

Avant l’installation assurez-vous que la zone d’installation supporte un point localisé

minimum de 10 fois le poids de l’appareil.

Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de

l’appareil lors de l’installation. Ce câble de sécurité secondaire doit être installé de

manière à ce qu’aucune partie de l’appareil ne puisse descendre de plus de 20 cm si le

support principaltombe.

L’appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas

êtreconsidéré !

L’utilisateur doit s’assurer que les installations techniques et de sécurité sont bien

approuvées par un expert avant la première utilisation. Les installations doivent être

inspectées chaque année par du personnel qualifiépour assurer une sécurité optimale.

INSTRUCTIONS D’UTILISATION

A. 1 appareil en fonctionnement seul:

Branchez simplement l’appareil sur le secteur et mettez de la musique. L’appareil commencera à

fonctionner automatiquement au rythme de la musique.

Remarque: vous pouvezbrancher unecommande àdistance CA-8 sur l’appareil sivoussouhaitezavoir

plusdecontrôle.

FRANÇAIS MODE D’EMPLOI

JB SYSTEMS®13/47 LED PAR56/PAR64

B. Deux ou plusieurs appareils enconfigurationmaître/esclave:

Branchez de 2 à maximum 16 appareils ensemble. Référez-vous au chapitre “installation électrique”

pour apprendre à brancher les appareils ensemble (n’oubliez pas de donner une adresse DMX

correcte à tous les appareils de l'ensemble!)

Branchez tous les appareils sur le secteur et mettez de la musique. Les appareils commenceront à

fonctionner automatiquement au rythme de la musique et à indiquer les programmes internes

d’approched’asservissement.

Remarque: vouspouvez brancherune commandeà distanceCA-8 sur l’appareil maître(master) sivous

souhaitezavoirplusdecontrôlesur lefonctionnementmaître/esclave.

C. Brancher le contrôleur CA-8 en option pour plus de contrôle:

Le contrôleur CA-8 peut uniquement être utilisé en fonctionnement autonome ou en mode

maître/esclave. Branchez le contrôleur sur l’entrée CA-8 du premier appareil (maître). Vous pouvez

maintenant contrôlertous les appareils branchés:

BOUTON ACTIONS

STANDBY Pourmettreen obscurcissement touteslesfonctions

FONCTION

Strobe

1. Strobe synchronisé

enblanc

2. Chenillard strobe

avec la même couleur

3. Chenillard strobe

avecdifférents

couleurs

9 Sélection de

couleurs

Blanc



Rouge



Bleu



Violet



Orange



Vert



Jaune



Magenta



Cyan

Chenillard en

couleurs

1. Même couleur

2.Différentescouleurs

3. Chenillard sur une

lumière

4. Chenillard sur deux

lumières

5. Chenillard sur

quatrelumières

Fade (Fondu) des

couleurs

1. Vitesserapide

2. Vitessemoyenne

3.Vitesselente

MODE Son 1

(LED OFF) Manuel

(LED ON) Son 2

(LED clignote

lentement)

Auto

(LED clignote

rapidement)

D. Contrôlé par un contrôleur DMX universel:

Branchez tous les appareils ensemble. Référez-vous au chapitre “installation électrique pour deux ou

plusieurs appareils en mode DMX” pour apprendre à le faire (n’oubliez pas d’adresser tous les

appareils correctement!)

Branchez tous les appareils sur le secteur et allumezle contrôleur DMX.

Etant donné que chaque appareil à sa propre adresse DMX,vous pouvez les contrôler individuellement.

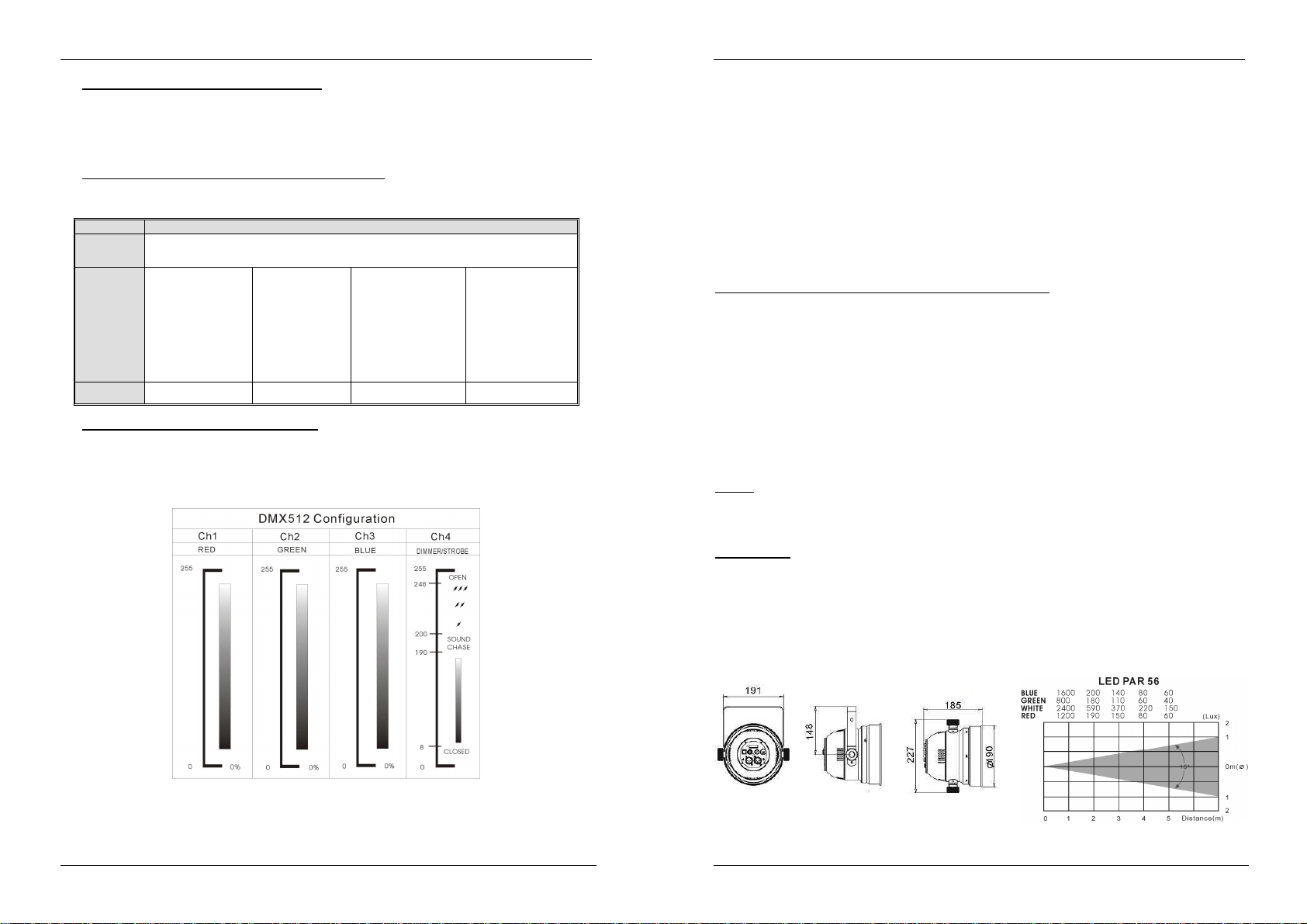

Souvenez-vous que chaque appareil utilise 4 canaux DMX comme indiqué dans le tableau DMX ci-

dessous:

FRANÇAIS MODE D’EMPLOI

JB SYSTEMS®14/47 LED PAR56/PAR64

ANGLE DE DISPERSION + SUPPORT DE FILTRE

Avec les projecteurs PAR à LED, on peut projeter n'importe quelle couleur RGB ; normalement, il est donc

inutile de recourir à des filtres colorés. Cependant, dans le cas du présent projecteur, on se sert de filtres

pour modifier l'angle de dispersion du faisceau lumineux.

Afin de garantir de jolis faisceaux colorés de grande intensité lumineuse, l'angle de dispersion de ce

projecteur est de 15° seulement. Voilà qui est parfait pour des situations rencontrées par des DJ ou sur une

scène de spectacle, mais pour certaines applications comme l'architecture, un faisceau plus large est

nécessaire. Dans ces cas-là, il est tout indiqué de placer un filtre spécial (dépoli) dans le porte filtre afin

d'élargir le faisceau et d'obtenir ainsi une source lumineuse agréable et uniformément distribuée. Il vous est

loisible de vous procurer ce genre de filtres dépolis auprès de Briteq®.

MAINTENANCE

Assurez-vous que la zone au-dessous du lieu d’installation ne comporte pas de personnes non

concernées lors de la maintenance.

Eteignez l’appareil et débranchez lecâble secteur.

Pendant l’inspection, les points suivants doivent être vérifiés :

Toutes les vis utilisées pour l’installation de l’appareil ou de chacune de ses pièces doivent être bien

fixées et non corrodées.

Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement

intactes, sans aucune déformation.

Les câbles doivent être en parfaite condition et doivent être remplacés immédiatement en cas de détection

d’un problème,mêmebénin.

L’intérieur de l’appareil doit être nettoyé annuellement à l’aide d’un aspirateur ou jet d’air.

Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement

pour optimiser la production de lumière. La fréquence de nettoyage dépend de l’environnement dans

lequel l’appareil fonctionne: des environnements humides, enfumés ou particulièrement sales peuvent

entraîner une accumulation de saleté plus importantes sur les optiques de l’appareil.

Nettoyez à l’aide d’un chiffon doux avec desproduits de nettoyage pour verres normaux.

Séchez toujours les parties soigneusement.

Nettoyez les optiques externes ou moins une fois tous les 30 jours.

Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne par du

personnel qualifié !

SPECIFICATIONS

LED PAR 56 :

Entréesecteur: 230 V50Hz

Consommation : 21 Watt

Fusible: 250V 2A coup lent (20mm verre)

Contrôle du son: Microphoneinterne

ConnexionsDMX: XLR3pin

LEDs: 156 LEDs hautepuissance(R50 + G53 + B53)

Angle de rayonnement: 15° (ou plus large sides filtres dépolis sont utilisés)

Intensité lumineuse : voir le tableau ci-dessous

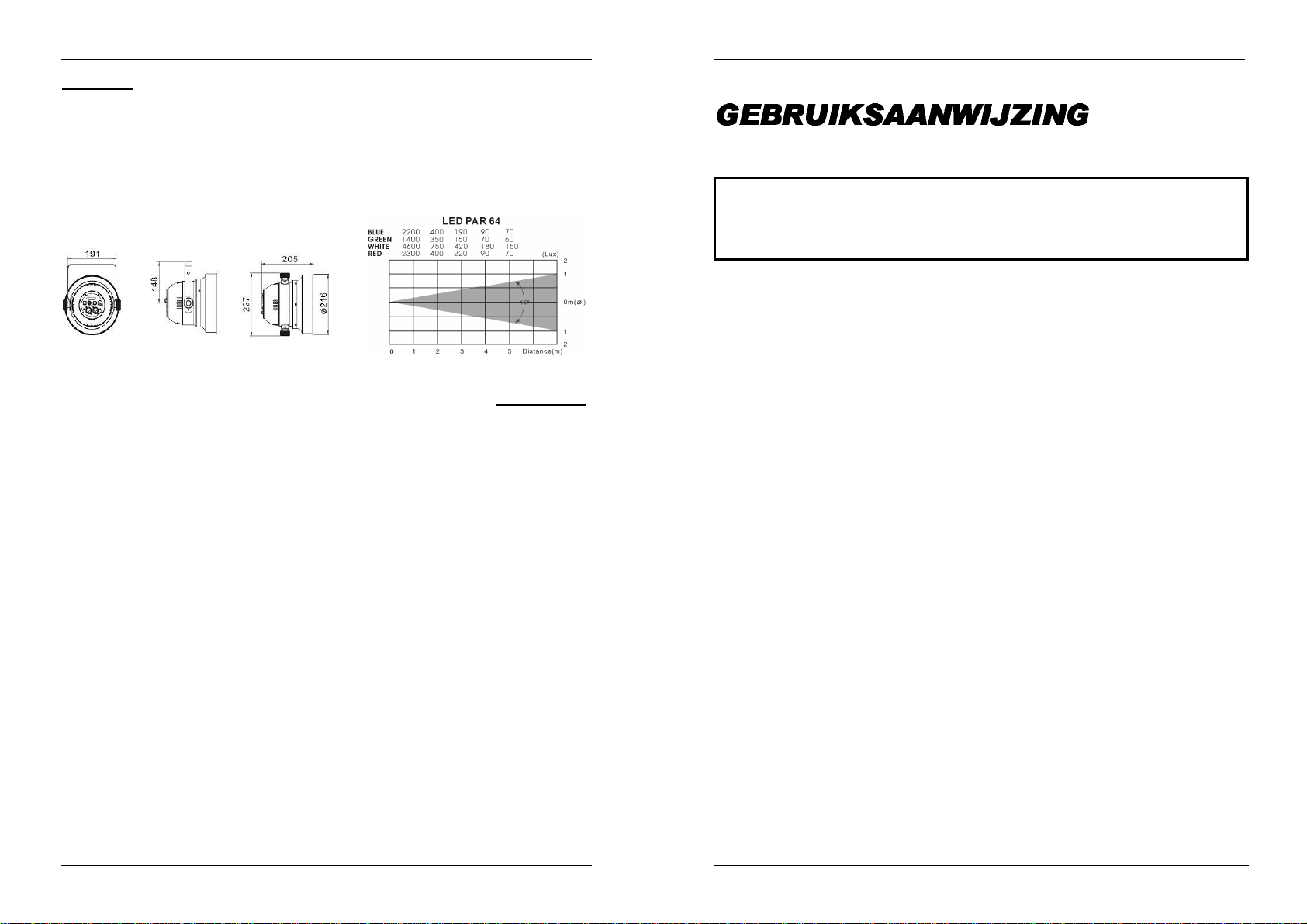

Taille: voir schéma ci-dessous

Poids: 2,5 kg

FRANÇAIS MODE D’EMPLOI

JB SYSTEMS®15/47 LED PAR56/PAR64

LED PAR 64 :

Entréesecteur: 230 V50 Hz

Consommation : 28 Watt

Fusible: 250V 2A coup lent (20mm verre)

Contrôle du son: Microphoneinterne

ConnexionsDMX: XLR3pin

LEDs: 212 LEDs hautepuissance(R70 + G71 + B71)

Angle de rayonnement: 15° (ou plus large si des filtres dépolis sont utilisés)

Intensité lumineuse : voir le tableau ci-dessous

Taille: voir schémaci-dessous

Poids: 3,0 kg

Chacune de ces informations peutêtre modifiée sans avertissementpréalable

Vous pouvez télécharger la dernière version de mode d’emploi sur notre site web: www.beglec.com

NEDERLANDS HANDLEIDING

JB SYSTEMS®16/47 LED PAR56/PAR64

Hartelijk dank voor de aankoop van dit JB Systems®product. Om ten volle te kunnen profiteren van alle

mogelijkheden en voor uw eigen veiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint

het apparaat te gebruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE

LAATSTE INFORMATIE OVER ONZE PRODUCTEN: NIEUWIGHEDEN, SPECIALE

ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM 

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale

voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbetreffende verklaringen en

documenten zijn door de fabrikant afgegeven.

Het toestel is ontworpen om decoratieve lichteffecten te produceren en kan eventueel worden gebruikt in

lichtshows.

Stijlvolle RGBLED-projector, voorzien van 5mm LED’s met hoge intensiteit:

LED-PAR56: 156 stuks ( 50 rood + 53 groen + 53 blauw )

LED-PAR64: 212 stuks ( 70 rood + 71 groen + 71 blauw )

Openingshoek= 15°

Optionele frost filters kunnen in de bijgeleverde filter frame geïnstalleerd worden om een mooie brede

beam te verkrijgen.

Vele toepassingen mogelijk: Discotheken, DJ’s, standenbouw, woningen, ...

Flikkervrije, RGB kleurovergangen dankzij de hoge frequentie van de dimelektronica: 400Hz!

Verschillende werkmodi:

Compleet onafhankelijk: automatische of ritmisch gesynchroniseerde kleurveranderingen (optionele

CA-8 bediening mogelijk).

Master/slavemodus: tot 16 units kunnen samen worden gebruikt voor prachtige voorgeprogrammeerde

lichtshows die op muziekgesynchroniseerd zijn (optionele CA-8 bediening mogelijk).

DMX-modus (4kanalen: R, G, B + Dimmer/stroboscoop/sound chase) met elke standaard DMX-

bediening.

Aangestuurd doorde LEDCON 01 DMX-afstandsbediening.

Verschillende manieren om het DMX startadres in te stellen:

Zeer makkelijke DMX adressering van individuele toestellen

Extreem snelle DMX adressering van verschillende toestellen tegelijk( automatic address calculation )

Traditionele DMX-instelling door DIP-switches

Kan op elk oppervlak vast worden gemaakt, kan ook door middel van een standaard klem aan ALU truss

worden vastgemaakt.

Hewlett Packard®/ Agilent®LEDtechnologie: > 100.000 uren!

VOOR DE IN GEBRUIKNAME

Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werd. Mocht er

schade zijn, gebruik het dan niet, maar raadpleeg eerst uw dealer.

Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de

gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig volgt.

Elke schade veroorzaakt door verkeerd gebruik van het apparaat valt niet onder de garantie. De dealer

aanvaardt geen verantwoordelijkheid voor mankementen en problemen die komen door het veronachtzamen

van dezegebruiksaanwijzing.

Bewaar deze brochure op een veilige plaats om hem in de toekomst nogmaals te kunnen raadplegen. Indien

U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

NEDERLANDS HANDLEIDING

JB SYSTEMS®17/47 LED PAR56/PAR64

Controleerde inhoud:

Controleer of de doos volgende onderdelen bevat:

Handleiding

LED Projector (PAR56 of PAR64)

Ophangbeugel

2 knoppen om de ophangbeugel vastte maken

Filter frame

VEILIGHEIDSVOORSCHRIFTEN:

WAARSCHUWING: Om het risico op elektrocutie zoveel mogelijk te

vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen

onderdelen in het toestel die u zelf kan herstellen. Laat de herstellingen

enkel uitvoeren door een bevoegdetechnicus.

De bliksempijl die zich in een gelijkbenige driehoek bevindt is bedoeld om u tewijzen op het gebruik

of de aanwezigheid van niet-geïsoleerde onderdelen met een “gevaarlijke spanning” in het toestel

die voldoende kracht heeft om een risico van elektrocutie in te houden.

Hetuitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in

de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende

dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbool betekent: Lees de handleiding!

Omhetmilieute beschermen,probeer zoveelmogelijk hetverpakkingsmateriaal terecycleren.

Stel dit apparaat niet bloot aanregen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.

Om de vorming van condensatie binnenin te voorkomen, laat het apparaat aan de omgevingstemperatuur wennen

wanneer het, na het transport, naar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen

perfect te functioneren. Het kan soms zelfs schade aanhet apparaattoebrengen.

Gebruik dit apparaatuitsluitend binnenshuis.

Plaats geen stukken metaal enmors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden.

Indien een vreemd voorwerp inhet apparaat geraakt, moet Uhet direct vanhet lichtnet afkoppelen.

Zorg dat het toestel niet in een stoffige omgevingwordt gebruikt en maak het regelmatig schoon.

Houd het apparaat uit de buurt van kinderen.

Dit apparaat mag niet door onervaren personen bediend worden.

De maximum veilige omgevingstemperatuur is 40°C. Gebruik het apparaat dus niet bij hogere temperaturen.

Verzeker er U van dat er zich onder de plaats waar het toestel wordt geïnstalleerd geen ongewenste personen

bevinden tijdens het bevestigen en losmaken alsook bij het onderhoud.

Trek altijd de stekker uit wanneer het apparaat gedurende langere tijd niet wordt gebruikt of alvorens de lamp te

vervangen of alvorens te beginnen met de onderhoudsbeurt.

De elektrische installatie behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in uw land

geldenderegels betreffende elektrische enmechanischeveiligheid.

Controleer datde beschikbarespanningniethoger isdan dieaangegeven op de achterzijde van hettoestel.

De elektrische kabel behoort altijd in uitstekende staat te zijn. Zet het apparaatonmiddellijk af als de elektrische kabel

gekneusd of beschadigdis.

Laat de elektrische draad nooit incontact komenmet anderedraden.

Volgens de veiligheidsvoorschriften moet deze installatie geaard worden.

Sluit het apparaat niet aan op een elektronische dimmer.

Gebruik altijd een geschikte en gekeurde veiligheidskabel bij het installeren van het toestel.

Om elektrische schokken te voorkomen, moet U de behuizing niet openen. Afgezien van de zekering zitten er geen

onderdelen in die door de gebruikermoeten worden onderhouden.

Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door

een zekering van hetzelfde type en met dezelfde elektrische kenmerken.

Ingeval van ernstige problemen met het bedienen van het toestel, stopt U onmiddellijk het gebruik ervan. Contacteer

uw dealer vooreen eventuele reparatie.

De behuizing en de lenzen moeten vervangen worden als ze zichtbaar beschadigd zijn.

Gebruik best de originele verpakkingals het toestel vervoerd moet worden.

Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.

Belangrijk: Kijk nooit rechtstreeks in de lichtbron. Gebruik het lichteffect niet in de tegenwoordigheidvan personen die

lijden aanepilepsie.

CAUTION

NEDERLANDS HANDLEIDING

JB SYSTEMS®18/47 LED PAR56/PAR64

BESCHRIJVING:

1. Open voorzijde met 5mm LEDs en een filter

frame houder.

2. Ophangbeugel metknoppen aan beide

kanten om de unit vast temaken en een

bevestigingsgat om een bevestigingshaak te

monteren.

3. ¼” jack stekker wordt gebruikt om de

optionele CA-8 bediening aan te sluiten.

4. Stroomkabel

5. Basisplaat

6. DMX-ingangaansluiting

7. “Auto DMX-address” knop (automatische

DMXadressering)

8. DIP-switches die gebruikt worden op het

DMX-adres manueel in te stellen

9. SignaaldetectieLED:

DMX-signaal gedetecteerd: LED

knippert regelmatig, klaar om

instructies te krijgen van een

controller

DMX-signaal niet gedetecteerd: LED

knippert volgens het ritme van de

muziek, gedetecteerd door de

internemicrofoon

10. Hoofdzekering: Vervang deze zekering altijd met een zekering die dezelfde eigenschappen heeft!

(250V/2A traag)

ELEKTRISCHE INSTALLATIE + ADRESSERING

Belangrijk: De elektrische installatie zou alleen uitgevoerd moeten worden door een bekwaam

persoon volgens de voorschriften voor elektrische en mechanische veiligheid in uw land.

Elektrische installatie voor één alleenstaande unit:

Installeer gewoon de stroomkabel (zie punt A).

Opmerkingen: U kan een CA-8 afstandsbediening aansluiten op de unit als u meer controle wilt hebben.

Zie sectie “C” van debedieningsvoorschriften omte leren hoedit tedoen.

Elektrische installatie voortwee of meer units inmaster/slave:

Sluit 2 tot maximaal 16 units op elkaar aan, gebruik gebalanceerde microfoonkabels van een goede

kwaliteit. De unit die geen kabelaansluiting op z’n DMX-ingang heeft zal reageren als “master”, de

anderen zijn de slave-units.

Weet zeker dat alle units op het net zijn aangesloten.

U moet nog steeds, als alle units op elkaar aangesloten en aangeschakeld zijn, alle units adresseren om

mooie kleurpatronen te verkrijgen. Druk hiervoor gewoon op de “automatische DMX-adres” knop (6) op

de “master unit”. Alle units zullen uitschakelen en weer aan om aan te geven dat de adressen ingesteld

zijn.

Klaar!

Opmerkingen: U kan een CA-8 afstandsbediening aansluiten op de master unit als u meer controle wilt

over de master/slave werking. U kan eventueel ook een LEDCON 01 afstandsbediening aansluiten, alle

unitsreagerendanwelidentiek(dezelfdekleuren).

Elektrischeinstallatie voor twee of meer units in DMX-modus:

Het DMX-protocol is een breed

gebruikt hogesnelheidssignaal om

lichtuitrustingen te bedienen. U

moet uw DMX bediening en alle

units met een gebalanceerde kabel

van goede kwaliteit doorverbinden.

Om vreemd gedrag van de

lichteffecten, veroorzaakt door

NEDERLANDS HANDLEIDING

JB SYSTEMS®19/47 LED PAR56/PAR64

storing, te voorkomen, moet u een afsluitweerstand van 90Ωtot 120Ωaan het eind van de keten

gebruiken. Gebruik nooit een Y-splitkabel, dit zal eenvoudig niet werken!

Weet zeker dat alle units op het lichtnet zijn aangesloten.

Elk lichteffect in de keten heeft een eigen DMX startadres nodig zodat het weet

welke commando’s van de bediening het moet ontcijferen. In de volgende sectie

zal u leren hoe het DMX adres in testellen.

Hoe het DMX adres in te stellen:

Er zijn driemanieren om de DMX adressen van de units in te stellen. Wanneer u the instellingsopties A,

Bgebruiktdan MOET u ALLE DIP-switchesin UIT positie zetten.

A. Het DMX-adres individueelper projector instellen:

Wees er zeker van dat alle DIP-schakelaars in UIT positie staan!

Wees er zeker van dat de DMX kabels van alle toestellen met

elkaar verbonden zijn.

Sluit het eerste toestel aan op een universele DMX controller

Sluit alle toestellen aan op het net zodat ze allen aanslaan

Stel al uw DMX kanalen van uw DMX controller in op zero (

waarde 000 )

Stelhet DMX kanaal, dat u als DMX startadres wilt toewijzen aan

uw projector,in op het maximum ( waarde255 )

Druk de “Auto DMX address” toets ( 6 ) op uw projector kort in.

Wanneer u ook een andere projector op het zelfde DMX startadres wil instellen, dient u

simpelweg zijn “Auto DMX address” toets (6) in te drukken en dan zal deze hetzelfde adres

verkrijgen.

Klaar !

Een voorbeeld om de zaken te verduidelijken:

We zullen het DMX startadres van een projector instellen op 106:

Sluit de projector aan op de DMX controller zoals hierboven beschreven en wees er zeker van

dat alles aangeschakeld is.

Stel alle DMXkanalen van de controller in op zero (000)

Stel nu het DMX kanaal 106 in op het maximum (255)

Druk de“Auto DMX address” toets (6) van uw projector kort in

Klaar uwprojector heeft nu als DMX startadres 106 !

B. Automatische DMXadressering,startendvanaf eenwillekeurig ingegevenstartadres:

Om een hele hoop tijd te besparen ( beeldt uzelf in hoeveel tijd het

instellen van de Dip switches van 16 toestellen inneemt… ) kan u de

DMX adressen van alle toestellen in de DMX ketting duwen en dit

enkel door één toets in te drukken. U hoeft het startadres van elk

individueel toestel niet te berekenen, dit wordt voor u gedaan !

Wees er zeker van dat alle DIP-schakelaars in UIT positie staan!

Wees er zeker van dat de DMX kabels van alle toestellen met

elkaar verbonden zijn.

Sluit het eerste toestel aan op een universele DMX controller

Sluit alle toestellen aan op het net zodat ze allen aanslaan

Stel al uw DMX kanalen van uw DMX controller in op zero ( waarde 000 )

Stel het DMX kanaal, dat u als DMX startadres wilt toewijzen aan uw projector, in op het

maximum ( waarde 255 )

Druk de “Auto DMX address” toets ( 6 ) in op uw eerste projector in de ketting gedurende

ongeveer 5 seconden

Klaar ! De eerste projector in de ketting zal het DMX startadres ontvangen dat u gekozen

heeft en de DMX adressen van alle andere toestellen in de DMX ketting worden automatisch

berekend en geprogrammeerd!

Een voorbeeld om de zaken te verduidelijken:

We willen de DMX adressen van 16 toestellen instellen, het DMX startadres van het eerste toestel

moet 202 zijn

Sluit alle projectors aan op de DMX controller zoals hierboven beschreven en wees er zeker van

dat alles aangeschakeld is.

Stel alle DMXkanalen van de controller in op zero (000)

NEDERLANDS HANDLEIDING

JB SYSTEMS®20/47 LED PAR56/PAR64

Stel nu het DMX kanaal 202 in op hetmaximum (255)

Druk de “Auto DMX address” toets (6) van de eerste projector in de ketting in gedurende

ongeveer 5 seconden.

Klaar ! De eerste projector in de ketting zal het DMX startadres 202 ontvangen en de DMX

adressen van alle andere toestellen in de DMX ketting worden automatisch berekend en

geprogrammeerd! Dit betekent dat de 2de projector automatisch het adres 206 zal ontvangen, de

3de heeft het adres 210,…, tot en met de 16de projector die automatisch het startadres 262 zal

ontvangen.

U heeftnet 16 projectors geprogrammeerd en dit heeft slecht ongeveer 10 seconden geduurd !!!

Opmerking: U kan de toestellen mixen met andere DMX effecten die de automatische DMX

adressering optie niet hebben. In dat geval dient u de DMX adressen van deze DMX effecten nog

steeds manueel in te stellen

C. Het startadres instellen met de DIP-switches:

Dit is de traditionele manier: VEEL trager …

Op de achterzijde van de LEP PAR zult u zien dat elke van de eerste 9 DIP-switches correspondeert met een

zekereDMX-waarde ( DIP-switch 10 wordt niet gebruikt )

Dip #1 #2 #3 #4 #5 #6 #7 #8 #9

Waarde 1 2 4 8 16 32 64 128 256

U kan deze waarden combineren om een startadres te bekomen tussen 1 en 512:

Beginadres = 01 switch 1=ON waarden: 1

Beginadres = 05 switch 1+3=ON waarden: 1+4 = 5

Beginadres = 09 switch 1+4=ON waarden: 1+8 = 9

Beginadres = 13 switch 1+3+4=ON waarden: 1+4+8= 13

…

Beginadres = 62 switch 2+3+4+5+6=ON waarden:2+4+8+16+32=62

OPHANGEN VAN HET APPARAAT

Belangrijk: De installatie van het toestel mag uitsluitend door bekwaam onderhoudspersoneel

uitgevoerd worden. Onjuiste plaatsing kan ernstige letsels en/of schade aan eigendommen tot

gevolg hebben. Het ophangen vergt veel ervaring. U behoort de grenzen te respecteren aan de

werklast; erkende installeringmaterialen moeten worden gebruikt; de veiligheid van het

geïnstalleerde toestel moet regelmatig worden gecontroleerd.

Overtuig U ervan dat het gebied onder installatieplaats vrij is van ongewenste personen tijdens het

plaatsen, het weghalen en het onderhoud.

Het toestel moet worden geïnstalleerd buiten het bereik van iedereen en weg van

plaatsen waar men mag lopen en zitten.

Alvorens tot plaatsen over te gaan, moet men controleren dat de minimum

puntbelasting van de installatieplaats 10 keer hetgewicht van het toestel bedraagt.

Gebruik bij het installeren van het toestel altijd een gewaarmerkte veiligheidskabel

die 12 keer het gewicht van het toestel kan dragen. Deze bijkomende

veiligheidsbevestiging moet zo worden aangebracht dat geen deel van het toestel

meer dan 20 cm vallen kan als de hoofdbeveiliging faalt.

Het apparaat moet goed worden vastgezet; aan een vrij zwaaiende montering mag

zelfs niet gedacht worden.

De gebruiker moet er zich van verzekeren dat de installaties met betrekking tot de

veiligheid en de technische mechaniek door een expert zijn goedgekeurd alvorens

ze voor de eerste keer te gebruiken. Elk jaar moeten de installaties worden

gekeurd door een vakman om te controleren of deveiligheid nog steeds perfect is.

BEDIENINGSVOORSCHRIFTEN

A. Alleenstaande1unit:

Sluit de unit op het lichtnet aan en zet wat muziek aan. De unit zal automatisch starten op het ritme

van de muziek.

Opmerking: U kan een CA-8afstandsbediening aansluitenopde unitalsumeercontrole wilthebben.

NEDERLANDS HANDLEIDING

JB SYSTEMS®21/47 LED PAR56/PAR64

B. Twee of meer units inmaster/slave opstelling:

Sluit twee tot maximaal 16 units op elkaar aan. Zie het hoofdstuk “elektrische installatie” om te leren

hoe dit te doen (vergeet niet om alle units goed te adresseren).

Sluit alle units op het lichtnet aan en zet wat muziek aan. De unit zal automatisch starten op het ritme

van de muzieken de interne looplicht programma’s laten zien.

Opmerking: U kan een CA-8 afstandsbediening aansluiten op de hoofdunit alsu meercontrole overde

master/slaveopstellingwilthebben.

C. Sluit de optionele CA-8 bedieningaanvoor meer controle:

De CA-8 bediening kan alleen worden gebruikt in de alleenstaande of master/slave modus. Sluit de

bediening aan op de CA-8 ingang van de eerste unit (master). Nu kan u alle aangesloten units bedienen:

KNOP ACTIES

STAND-BY Om alle apparaten in blackout te zetten

FUNCTION

Stroboscoop

1. Synchroon stroben

in witte kleur.

2. Strobe looplichtin

dezelfdekleur.

3. Strobe looplicht in

verschillendekleuren.

9Selecteerbare

kleuren

Wit



Rood



Blauw



Purper



Oranje



Groen



Geel



Magenta



Cyaan

Kleuren looplicht

1. Dezelfdekleur.

2.Verschillendekleur.

3. Looplicht met één

lamp.

4.Looplicht met twee

lampen

5. Looplicht metvier

lampen.

Kleurovergangen

1.Hogesnelheid.

2.Middelmatige

snelheid.

3. Lagesnelheid

MODE Geluid 1

(LED UIT) Handmatig

(LED AAN) Geluid 2

(LED knippert traag) Automatisch

(LED knippert snel)

D. Bediend door een universeleDMX-bediening:

Sluit alle units op elkaar aan. Zie het hoofdstuk “elektrische installatie voor twee of meer units in DMX-

modus” om te leren hoe dit te doen (vergeet niet om alle units goed te adresseren!)

Sluit alle units op het lichtnet aan en zet de DMX-bediening aan.

Omdat elke unit z’n eigen DMX-adres heeft kan u ze individueel bedienen. Denk eraan dat elke unit

zoals in de DMX tabel hieronder te zien is, vier DMX-kanalengebruikt:

NEDERLANDS HANDLEIDING

JB SYSTEMS®22/47 LED PAR56/PAR64

OPENINGSHOEK + FILTER FRAME

Met deLED PAR projectors kan u elk RGB kleur projecteren die u wenst,dus normaal gezien is er geen

kleuren filter frame nodig. Echter, bij deze projector wordt de filter frame gebruikt om de openingshoek van

de spot te beïnvloeden:

Om een mooiegekleurde stralenbundel met hogeintensiteit te bekomen heeft deze projector een

openingshoek van slechts 15°. Dit is perfect voor DJ- en podiumapplicaties , maar voor bepaalde

architecturale applicaties heeft u nood aan een bredere stralenbundel. Is dit het geval, dan kan u een

specialeFROST filter in de filter frame installeren om destralenbundel te verbreden en zo een mooie,

evenwichtig verdeeldelichtopbrengst te verkrijgen. U kan zulke frostfilters bekomen via Briteq®

ONDERHOUD

Overtuig U ervan dat het gebied onder de installatieplaats vrij is van ongewenste personen tijdens het

onderhoud.

Zet het toestel uit en trek de netstekker uit het stopcontact.

Bij inspectie moeten de volgende punten worden gecontroleerd.

Alle schroeven gebruikt om het te toestel te installeren en al zijn onderdelen moeten goed vastgedraaid

zijn en mogen niet verroest zijn.

Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers) mogen absoluut niet

verwrongenzijn.

De stroomkabels moeten in perfecte staat zijn en behoren vervangen te worden, wanneer er zelfs maar

een klein probleem ontdekt werd.

De binnenkant van het toestel behoort elk jaar gereinigd te worden meteen stofzuiger of een luchtspuit.

Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegels moet regelmatig worden

uitgevoerd om een zo goed mogelijke lichtuitstraling te verkrijgen. Hoe vaak ze schoon moeten worden

gemaakt hangt af van de omgeving waar het toestel wordt gebruikt: een klamme, rokerige of bijzonder

vuile omgeving kan eengrotere opeenhoping van vuil veroorzaken op deoptische uitrusting.

Reinig met een zachtedoek en gebruik normale glasreinigende producten.

Droog deonderdelen altijd zorgvuldig af,

Reinig de uitwendige optische uitrusting minstens één keer per maand.

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant wordt uitgevoerd door

vakbekwaampersoneel!!

SPECIFICATIES

LED PAR 56

Stroomvoorziening: 230 V50Hz

Opgenomenvermogen: 21 Watt

Zekering: 250V2A trage zekering (20 mm glas)

Geluidscontrole: Interne microfoon

DMX verbindingen: XLR met 3 pinnen

LED’s: 156 LED’s meteen hoge intensiteit (R50 + G53 + B53)

Straalhoek: 15° (Wijder met een speciale frost filter)

Lichtintensiteit: zie schema hieronder

Afmetingen: zie de tekening hieronder

Gewicht: 2,5 kg

NEDERLANDS HANDLEIDING

JB SYSTEMS®23/47 LED PAR56/PAR64

LED PAR 64

Stroomvoorziening: 230V50Hz

Opgenomenvermogen: 28 Watt

Zekering: 250V2A trage zekering (20 mm glas)

Geluidscontrole: Interne microfoon

DMXverbindingen: XLR met 3pinnen

LED’s: 212 LED’s meteen hoge intensiteit (R70 + G71 + B71)

Straalhoek: 15° (Wijder met een speciale frost filter)

Lichtintensiteit: zie schema hieronder

Afmetingen: zie de tekening hieronder

Gewicht: 3,0 kg

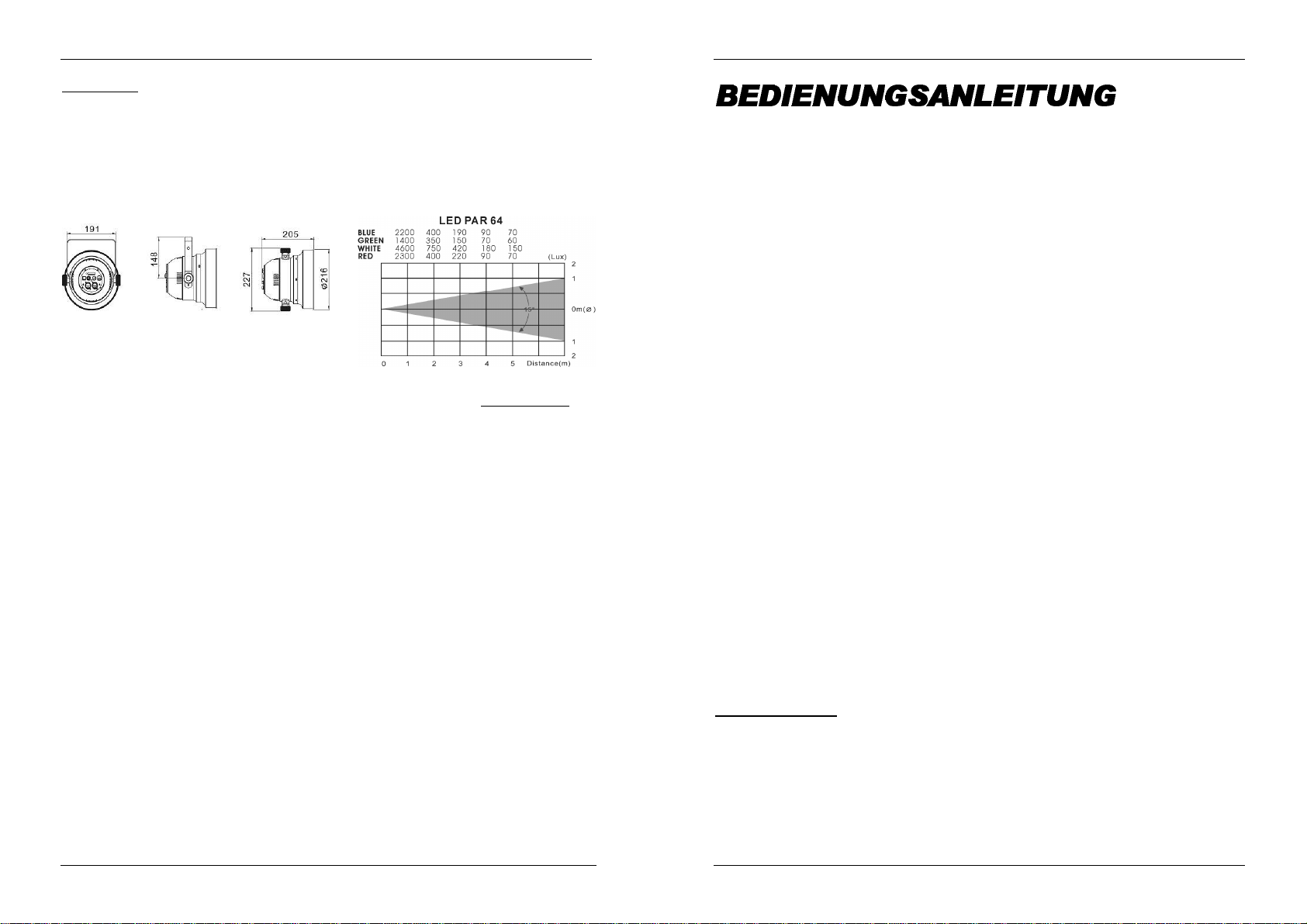

Elke inlichting kan veranderen zonder waarschuwingvooraf

U kan de laatste versie van deze handleiding downloaden via Onze website: www.beglec.com

DEUTSCH BEDIENUNGSANLEITUNG

JB SYSTEMS®24/47 LED PAR56/PAR64

Vielen Dank, dass Sie sich für den Erwerb dieses JBSystems®-Produkt entschieden haben. Bitte lesen sie

diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der

Möglichkeiten, die dieses Gerät bietetsowie, zu Ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen.

Entsprechende Dokumentation liegt beim Hersteller vor.

Das Gerät ist zur Erzeugung von dekorativem Licht sowie derBenutzung in Lightshowsbestimmt.

Stilvoller RGB LED-Scheinwerfermit 5mm Hochleistungs-LEDs:

LED-PAR56: 156 Stück (50 rot + 53 grün + 53 blau)

LED-PAR64: 212 Stück (70 rot+ 71 grün + 71 blau)

Abstrahlwinkel= 15°

Wahlweise können Frost-Filter in den vorhandenen Filterrahmen eingebaut werden, um einen schönen

weiten Strahl zu erhalten (Flood).

Viele mögliche Anwendungen: Diskotheken, DJs,Ausstellungsstände,Häuser, usw.

Sehr sanfte RGB-Farbänderungendank hochfrequenterDimmerelektronik

UnterschiedlicheArbeitsmodi:

Vollständig allein stehend: automatische oder taktsynchronisierte Farbänderungen (optionaler CA-8-

Controllermöglich)

Master/Slavemodus: Bis zu 16 Geräte können zusammen für wunderschöne, vorprogrammierte und

musiksynchronisierte Lightshows eingesetzt werden. (optionalerController CA-8 möglich)

DMX-gesteuert (4 Kanäle: R, G, B + Dimmer/Strobe/Sound Chaser) mit beliebigen Standard DMX-

Controllern.

Ansteuerbar über LEDCON 01 Controller

Es gibt mehrer Möglichkeiten die DMX Startadresse zu setzen:

Einfache DMX Adressierung mit jedem Standard DMX Controller

Sehr schnelleDMXAdressierungvon mehreren Einheiten (automatischerAdressberechnung)

Oder über DIP-Schalter

Kann auf jeder beliebigen Oberfläche befestigt werden, auch auf ALU-Trägern mit einer Standard Klemme.

High quality“Hewlett Packard® / Agilent® ” LED Technologie: >100.000 Stunden!

VOR DER ERSTBENUTZUNG

Vor der Erstbenutzung bitte das Gerät zuerst auf Transportschäden überprüfen. Sollte das Gerät einen

Schaden aufweisen, Gerät bitte nicht benutzen, sondern unverzüglich mit ihrem Händler in Verbindung

setzen.

Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig,

dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung

hält. Schäden durch unsachgemäße Handhabung sind von der Garantie ausgeschlossen. Der Händler

übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung

hervorgerufen wurden.

Die Bedienungsanleitung, für zukünftiges Nachschlagen, bitte aufbewahren. Bei Verkauf oder sonstiger

Weitergabe des Gerätes,bitte Bedienungsanleitung beifügen.

Packungsinhaltprüfen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthält:

Bedienungsanleitung

LED Scheinwerfer (PAR56 oder PAR64)

HängenderHaltewinkel

2Drehknöpfezur Befestigung deshängendenHaltewinkels

Filterrahmen

DEUTSCH BEDIENUNGSANLEITUNG

JB SYSTEMS®25/47 LED PAR56/PAR64

SICHERHEITSHINWEISE

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags

auszusetzen, entfernen Sie keines der Gehäuseteile. Im Geräte-inneren

befinden sich keine vom Benutzer reparierbaren Teile. Überlassen

Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreieck weist den Benutzer darauf hin, das eine Berührungsgefahr mit nicht

isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die

Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und

Wartungshinweisein den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nurinnerhalbvon Räumen verwenden.

Dieses Symbolbedeutet: Achtung! Bedienungsanleitung lesen!

Aus Umweltschutzgründen, Verpackung bitte wiederverwenden, oder richtig trennen.

Zur Vermeidung von Stromschlag oder Feuer, Gerät bittenicht Regen oder Feuchtigkeit aussetzen.

Zur Vermeidung von Kondensation im Inneren des Geräts, bitte nach Transport in eine warme Umgebung

einige Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder

garBeschädigungführen.

Gerätnicht imFreien und in feuchten Räumen und Umgebungen verwenden.

Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen lassen, Kurzschluss oder

Fehlfunktion können die Folge sein. Falls es doch einmal vorkommen sollte, bitte sofort Netzstecker

ziehen und vom Stromkreistrennen.

Nicht instaubigerUmgebung verwendenund regelmäßig reinigen.

Für Kinder unerreichbaraufbewahren.

Unerfahrene Personen sollen das Gerät nicht bedienen.

Umgebungstemperaturdarf40ºC nichtüberschreiten.

Sicherstellen, dass sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts

befinden.

Stets Netzstecker ziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird.

ElektrischeAnschlüsse nurdurch qualifiziertesFachpersonal überprüfenlassen.

Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.

Gerätnicht mitbeschädigtem Netzkabel betreiben.

Netzkabel nicht mit anderen Kabeln in Berührung kommen lassen!

Zur Einhaltung der Sicherheitsbestimmungen muss das Gerät geerdet sein.

Gerät nicht an einen Dimmer anschließen.

Ausschließlich vorschriftsmäßige Kabel zur Installation verwenden.

Gerät nicht öffnen. Abgesehen vonder Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.

Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!

Bei Fehlfunktion, Gerätnicht benutzen und mit Händlerin Verbindung setzen.

Beisichtbaren Beschädigungenmüssen Gehäuseund Optik ersetztwerden.

Bei Transport bitte Originalverpackung verwenden, um Schäden am Gerät zu vermeiden.

Aus Sicherheitsgründen dürfen an dem Gerätkeine unbefugten Veränderungenvorgenommenwerden.

WichtigerHinweis: Nicht direkt in die Lichtquelle blicken! Gerät nicht verwenden, wenn sich Personen im

Raum befinden, die unterEpilepsie leiden.

CAUTION

DEUTSCH BEDIENUNGSANLEITUNG

JB SYSTEMS®26/47 LED PAR56/PAR64

BESCHREIBUNG

1. Offene Frontseite mit 5mm LEDs und

Filterrahmenhalter.

2. Hängender Haltewinkel mit Drehknöpfen auf beiden

Seiten zum Befestigen des Geräts und ein

Montageloch zum Befestigen eines Montagehakens.

3. ¼ " Buchse zum Anschluss eines optionalen CA-8-

Controllers

4. Netzkabel

5. Sockel

6. DMX-Eingangsstecker

7. „Auto DMX-Adresse“-Taste

8. DIP-Schalter zum setzen der DMX Adresse

9. Signal LED:

DMX-Signal liegt an: Die LED blinkt, der

Strahler kann DMX Signale von einem

Controller empfangen.

DMX-Signal liegt nicht an: Die LED blinkt im

Rhythmus der Musik, angesteuert über ein

internes Mikrofon.

10. Sicherung: Ersetzen sie diese Sicherung nur durch

den gleichenTyp! (250V/2Aslow)

ELEKTRISCHE INSTALLATION + ADRESSIERUNG

Wichtig: Die elektrische Installation sollte nur von qualifiziertem Personal durchgeführt werden,

entsprechend den Vorschriftenzurelektrischen undmechanischen Sicherheit in Ihrem Land.

Elektrische Installation voneinem allein Stehenden Gerät:

Stecken Sie einfach das Netzkabel ein. Die Gerät fängt sofort an im allein Stehenden Modus zu arbeiten

Anmerkung: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie

zusätzliche Steuerungsfunktionen haben möchten.In Abschnitt„C“derBedienungsanleitung erfahren Sie

mehrdarüber.

Elektrische Installationfür zweioder mehrere Geräte im Master/Slave-Modus:

Schließen Sie 2 bis Max. 16 Geräte mit hochwertig abgeschirmten Mikrofonkabeln an. Das Gerät, das

keine Kabelverbindung an seinem DMX-Eingang besitzt, arbeitet als „Master“, die anderen als Slave-

Geräte.

Vergewissern Sie sich, dass alle Geräte an die Netzleitung angeschlossenwurden.

Wenn alle Geräte angeschlossen und eingeschaltet wurden, müssen Sie alle Geräte noch adressieren,

um einen guten Multi-Kanal-Chaser zu erhalten. Um das zu bewerkstelligen, drücken Sie die „auto DMX-

Adresse“-Taste (6) im „Master“ Gerät. Alle Geräte schalten sich aus und dann wieder ein. Damit wird

angezeigt, dass die Adressen eingestellt wurden.

Fertig!

Anmerkung: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie

zusätzliche Steuerungsfunktionen haben möchten. Sie können auch den LEDCON 01 Controller

anschließen,indiesemFall machenalleEinheitendasgleiche(alleEinheiten habendieselbeFarbe)

Elektrische Installation von zwei oder mehreren Geräten im DMX-Modus:

Das DMX-Protokoll ist die am

meisten benutzte

Hochgeschwindigkeits-

Signalübertragung, um intelligente

Lichtanlagen zu steuern. Sie

müssen Ihren DMX-Controller und

alle angeschlossenen Geräte mit

einem hochwertigen abgeschirmten

Kabel „verketten“

DEUTSCH BEDIENUNGSANLEITUNG

JB SYSTEMS®27/47 LED PAR56/PAR64

Um ein merkwürdiges Verhalten der Lichteffekte durch Störungen zu verhindern,

müssen Sie die Kette mit einem 90Ωbis 120ΩAbschlusswiderstand am Ende

abschließen. Benutzen Sie nie ein Y-Kabel!!!

Vergewissern Sie sich, dass alle Gerätean dieNetzleitung angeschlossen wurden.

Jedes Gerät in der Kette benötigt eine korrekte Startadresse, damit es weiß,

welche Befehle es vom DMX-Controller dekodieren muss. Im folgenden Abschnitt erfahren Sie, wie man

die DMX-Adressen einstellt.

Einstellen der DMX-Adressen:

Es gibt 3 Möglichkeiten die DMX-Adressen der Geräte einzustellen. Wenn sie die Einstellungen A,B

nutzenmöchten, müssen sie alle DIP Schalter auf OFF setzen!

A. Einstellen der individuellen DMX-Adresse proLED Strahler :

Stellen sie sicher, dass alle DIP-Schalter auf OFF gesetzt

sind!

Stellen sie sicher, dass alle Geräte mit einem DMX Kabel

verbundensind.

Schließen sie den ersten Strahler an einen universal DMX

Controller an.

Verbinden Sie alle Einheiten mit den Netzleitungen, so dass

sie eingeschaltetsind.

Setzen sie alle DMX-Kanäle am DMXController auf Null (Wert

000).

Setzen Sie den DMX Kanal, den sie als DMX Anfangsadresse

auf Ihren LED Strahler zuteilen möchten, auf den maximalen

Wert (Wert 255).

Drücken sie kurz den “Auto DMXaddress” Taster (6) an dem LED Strahler.

Wenn sie einen anderen angeschlossenen LED Strahler mit der selben DMX Adresse belegen

möchten, drücken sie einfach auch den “Auto DMX address” Taster (6) an diesem Gerät.

Fertig!

Beispiel:

Wir möchten die DMXStart Adresse eines LED Strahlers auf 106 setzen:

Verbinden sie alle LED Strahler mit dem DMX Controller wie beschrieben und stellen sie sicher,

das alle angeschaltet sind.

Setzen sie alle DMX-Kanäle am DMX Controller auf Null (Wert 000).

Nun setzen sieden DMX-Kanal 106 auf Maximum (255)

Drücken sie kurz den “Auto DMX address” Taster (6) am Projektor.

Fertig! Der LED Strahler hat nun die DMXAdresse 106!

B. Automatische DMX-Adressierung,die mit jeder angegebenen Anfangsadresse beginnt:

Um viel Zeit zu sparen (stellen sie sich die Zeit vor, die sie für 16 Einheiten benötigen, um die DIP

Schalter zu setzen....) können sie die DMX Adressen aller Einheiten nur durch drücken eines

Tasters festlegen. Sie müssen keine StartAdresse für die Einheiten mehr berechnen, das haben wir

für sie getan!

Stellen sie sicher, dass ALLE DIP-Schalter auf OFF stehen!

Stellen sie sicher, dass alle Geräte mit einem DMX Kabel

Schließen sie den ersten LED Strahler an einen universal

DMX Controller an.

Verbinden Sie alle Einheiten mit den Netzleitungen, so dass

sie eingeschaltetsind.

Setzen sie alle DMX-Kanäle am DMX Controller auf Null

(Wert 000).

Setzen Sie den DMX Kanal, den sie als DMX Anfangsadresse

auf Ihren ersten LED Strahler zuteilen möchten, auf den

maximalen Wert (Wert 255).

Drücken sie den “AutoDMX address” Taster (6) am ersten LED Strahler für 5 Sekunden.

Fertig! Der erste LED Strahler in dieser Kette hat nun die Startadresse die sie gewählt haben

und berechnet und programmiert nun die DMX Adressen der anderen LED Strahler in dieser

Kette.

Beispiel:

DEUTSCH BEDIENUNGSANLEITUNG

JB SYSTEMS®28/47 LED PAR56/PAR64

Wir möchten die DMX Adressen von 16 LED Strahler einstellen. Die erste Startadresse soll 202

sein:

Verbinden sie alle Projektoren mit dem DMX Controller wie beschrieben und stellen sie sicher,

dass alle angeschaltet sind.

Setzen sie alle DMX-Kanäle am DMX Controller auf Null (Wert 000).

Nunsetzen sieden DMX-Kanal 202 auf Maximum(Wert255)

Drücken sie den “Auto DMX address” Taster (6) am ersten Projektor in dieser Kette für 5

Sekunden

Fertig! Der erste LED Strahler in dieser Kette hat nun die Startadresse 202. Nun werden

automatisch die DMX Adressen der anderen 15 LED Strahler in dieser Kette berechnet und

programmiert! Das bedeutet, das der zweite LED Strahler automatisch die Startadresse 206,

der dritte die Adresse 210, …erhält. Das geht solange, bis der letzte (der 16) LED Strahler

automatisch die Startadresse 262 erhält. Nun sind die 16 LED Strahler programmiert, das dauert

nur ca. 10 Sekunden!!!

ACHTUNG: Sie können auch diese LED Strahler mit anderen DMX Geräten verwenden, die nicht

diese Automatik Funktion haben. Dann müssen sie allerdings die DMX Adresse dieser Geräte

manuelleinstellen!

C. Wie man die DIP-Schalter setzt, um die richtige Startadresse zu erhalten:

Das ist die üblicheVorgehensweise: viel langsamer…

Auf der Rückseite des LED PAR finden sie die DIP Schalter. Mit den ersten 9 Schaltern wird die

DMX Adresse eingestellt (DIP-Schalter10 ist nicht belegt):

Dip #1 #2 #3 #4 #5 #6 #7 #8 #9

Wert 1 2 4 8 16 32 64 128 256

Sie können die Werte dieser Schalter kombinieren um jede Startadresse zwischen 1 und 512 zu

erhalten:

Anfangsadresse= 01 Schalter 1=ON Werte: 1

Anfangsadresse = 05 Schalter1+3=ON Werte: 1+4 = 5

Anfangsadresse = 09 Schalter1+4=ON Werte: 1+8 = 9

Anfangsadresse = 13 Schalter1+3+4=ON Werte: 1+4+8 = 13

...

Anfangsadresse = 62 Schalter2+3+4+5+6=ON Werte:2+4+8+16+32 =62

ÜBERKOPF-MONTAGE

Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal

durchführen lassen. Unvorschriftsmäßiger Einbau kann erhebliche

Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt

entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden,

geeignetes Installationsmaterial muss verwendet werden und das installierte

Gerät muss in regelmäßigenAbständen überprüftwerden.

Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden,

während es installiert odergewartet wird.

Gerät außerhalb der Reichweite von Personen, und nicht in niedrigen Durchgängen

oder in der Nähe von Sitzgelegenheiten installieren.

Vor Montage sicherstellen, dass die gewählte Position wenigstens das 10-fache

Gerätegewicht aufnehmen kann.

Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht

aushalten kann. Eine zweite Sicherungsaufhängung muss angebracht werden, die ein Absacken des

Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen.

Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in

Betracht gezogen werden!

Betreiber muss sicherstellen, dass die sicherheitsrelevanten und technischen Installationen vor Erstbetrieb

fachmännisch vorgenommenworden sind.

Installationen sollten jährlich durch qualifiziertes Fachpersonal inspiziert werden, um jederzeit einen

sicherenBetrieb zu gewährleisten.

DEUTSCH BEDIENUNGSANLEITUNG

JB SYSTEMS®29/47 LED PAR56/PAR64

BEDIENUNGSANLEITUNG

A. Allein stehendes Gerät:

Schließen Sie Ihr Gerät einfach an die Netzleitung an und schalten Musik ein. Das Gerät fängt

automatisch zum Rhythmus der Musik zu arbeitenan.

Anmerkung: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie

zusätzlicheSteuerungsfunktionen habenmöchten.

B. Zwei oder mehr Geräte in der Master/Slaveeinstellung:

Schließen Sie 2 bis max. 16 Geräte zusammen an. Lesen Sie den Abschnitt „elektrische Installation“,

um zu erfahren, wie man die Geräte anschließt (Vergessen Sie nicht, alle Geräte richtig zu

adressieren!)

Schließen Sie Ihr Gerät einfach an die Netzleitung an und schalten Musik ein. Die Geräte fangen

automatisch zumRhythmus der Musik zu arbeitenan und spielen die internen Chaseprogrammeab.

Anmerkung: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie

zusätzlicheSteuerungsfunktionenhabenmöchten.

C. Anschließen des optionalen Fernbedienungscontroller CA-8 für mehr Steuerungsmöglichkeiten:

Der Fernbedienungs-Controller CA-8 kann nur im allein Stehenden oder Master/Slavemodus benutzt

werden. Schließen Sie den Controller an den Eingang des CA-8 des ersten Geräts an (Master). Jetzt

können Sie alle angeschlossenen Gerätesteuern:

TASTE AKTIONEN

EREIT-

SCHAFT BlackoutallerGeräte

FUNKTION

Strobe

1. Synchroner Strobe

in weißer Farbe

2. Synchroner Strobe

ingleicheFarbe

3. Synchroner Strobe

inverschiedene

Farben

Auswahl: 9

Farben

Weiß



Rot



Blau



Purpurrot



Orange



Grün



Gelb



Magenta



yan-blau

Chasefarbe

1. Die gleiche Farbe

2.Unterschiedliche

Farbe

3. Eine Lampe Chase

4. Chasemit zwei

Lampen

5. Chase mit vier

Lampen

Farbfade

1. hohe

Geschwindigkeit

2.Mittlere

Geschwindigkeit

3. Langsam

MODUS Ton 1

(LED AUS) Manuell

(LED EIN) Ton 2

(LED blinkt langsam) Automatisch

(LED blinkt schnell)

D. Steuerung mit einem universellenDMX-Controller:

Schließen Sie alle Geräte an. Lesen Sie

den Abschnitt „Elektrische Installation

von zwei oder mehreren Geräten im

DMX-Modus“, um zu erfahren, wie man

die Geräte anschließt (Vergessen Sie

nicht, alle Geräte richtig zu adressieren!)

Schließen Sie alle Geräte an die

Netzleitung an und schalten den DMX-

Controller ein.

Da jedes Gerät seine eigene DMX-

Adresse hat, kann es einzeln gesteuert

werden. Beachten Sie, dass jedes Gerät 4

DMX-Kanäle besitzt, s. DMX-Diagramm:

DEUTSCH BEDIENUNGSANLEITUNG

JB SYSTEMS®30/47 LED PAR56/PAR64

STRAHLUNGSWINKEL + FILTERRAHMEN

Mit LED PAR Scheinwerfern können Sie gleich welche RGB Farbe Ihrer Wahl natürlich projizieren und

benötigen dazu keinen Farbfilterrahmen. Allerdings wird der Filterrahmen bei diesem Scheinwerfer

eingesetzt, umden Strahlungswinkel des Spotszu beeinflussen:

Um schöne lichtstarke farbige Strahlen zu erhalten, beträgt der Strahlungswinkel des vorliegenden

Scheinwerfers nur 15°. Dies ist für DJ und Theateranwendungen ideal, für einige Architekturlicht-

Anwendungen werden jedoch weitere Strahlen benötigt. Für diese Fälle besteht die Möglichkeit, einen

speziellen FROST-Filter in den Filterrahmen einzusetzen und somit den Strahl zu erweitern und eine schöne

konstante Lichtleistung zu erhalten. Siekönnen solcheFrost-Filter bei Briteq®erhalten.

WARTUNG UND INSTANDHALTUNG

Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet

wird.

Gerät ausschalten und Netzstecker ziehen.

Während der Wartung sind folgende Punkte ganz besonders zu beachten:

Sämtliche Schrauben zur Installation und Befestigung jeglicher Teilemüssen fest angezogen und rostfrei

sein.

Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehängte Decken) dürfen keine

Anzeichen von Verformung zeigen.

Netzkabel muss stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert

werden.

Gerät innen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.

Reinigung der inneren und äußeren optischen Linsen und/oder Spiegel müssen in regelmäßigen

Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungsintervalle

hängen stark von der Umgebung ab: feuchte, verrauchte und besonders verschmutzte Umgebung führen

zu größerer Verschmutzung auf den Linsen.

Mit weichem Tuch und gewöhnlichemGlasreinigersäubern.

Alle Teile stets gut abtrocknen.

ÄußereOptik mindestens alle 30 Tage säubern.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal

durchführen zu lassen!

SPEZIFIKATIONEN

LEDPAR56:

Netzspannung: 230V50Hz

Leistungsaufnahme: 21 Watt

Sicherung: 250V 2AträgeSicherung (20mm Glas)

Klangregler: eingebautes Mikrofon

DMX-Anschlüsse: XLR 3-polig

LED: 156Hochleistungs-LEDs (R50 + G53 + B53)

Strahlungswinkel: 15° (weiter mit speziellen eingebauten Frost-Filtern)

Lumen Intensität: s. Abb. unten

Abmessungen: s. Abb. unten

Gewicht: 2,5 kg

DEUTSCH BEDIENUNGSANLEITUNG

JB SYSTEMS®31/47 LED PAR56/PAR64

LEDPAR64

Netzspannung: 230V50Hz

Leistungsaufnahme : 28 Watt

Sicherung: 250V 2AträgeSicherung (20mm Glas)

Klangregler: eingebautes Mikrofon

DMX-Anschlüsse: XLR 3-polig

LED: 212Hochleistungs-LEDs (R70 + G71 + B71)

Strahlungswinkel: 15° (weiter mit speziellen eingebauten Frost-Filtern)

Lumen Intensität : s. Abb. unten

Abmessungen: s. Abb. unten

Gewicht: 3,0 kg

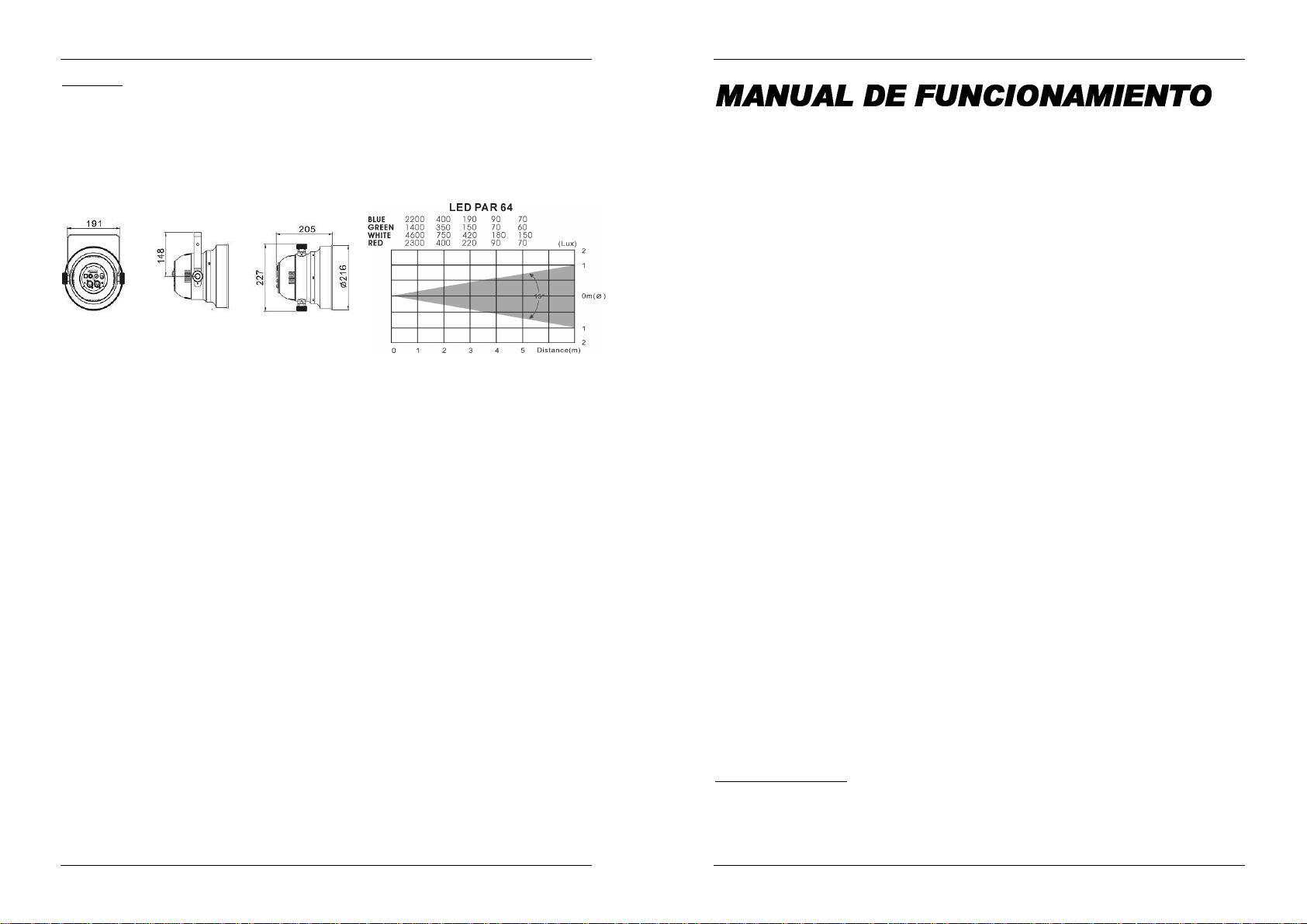

Technische Änderungen können auch ohneVorankündigung vorgenommen werden!

Sie können sich die neueste Version dieses Benutzerhandbuches von unserer Website

herunterladen: www.beglec.com

ESPAÑOL MANUAL DE INSTRUCCIONES

JB SYSTEMS®32/47 LED PAR56/PAR64

Gracias por comprar este producto JB Systems. Para sacar el máximo rendimiento a sus posibilidades y por

su propia seguridad, lea estas instrucciones de funcionamiento detenidamente antes de comenzar a utilizar

estaunidad.

CARACTERÍSTICAS

Esta unidad está a prueba de interferencias de radio. Este producto cumple los requisitos de las directrices

nacionales y europeas actuales. Se ha establecido la conformidad y las instrucciones y documentos

correspondientes han sido depositados por el fabricante.

Este dispositivo ha sido diseñado para producir efectos luminosos decorativos y se utiliza en sistemas de

espectáculos deluces.

Elegante proyectorde LEDs RGB que constaLEDs de alta potenciade 5 mm.

LED-PAR56: 156 (50 rojos + 53 verdes + 53 azules)

LED-PAR64:212 (70 rojos + 71 verdes + 71 azules)

Ángulo de haz = 15°

Se pueden instalar filtros FROST opcionales en el cuadro de filtro suministrado para obtener un buen haz

de proyección.

Se puede utilizar en muchas aplicaciones: discotecas, DJs, puestos de exposición, casas, ...

El color RGB cambia suavemente gracias a la electrónica de intensidad luminosa de alta

frecuencia:400Hz!

Diferentes modalidades de trabajo:

Funcionamiento completamente independiente: el color cambia automáticamente o al ritmo de la

música (esposible un controlador CA-8 opcional).

Modalidad maestra/esclava: se pueden utilizar hasta 16 unidades juntas para maravillosos

espectáculos de luces preprogramados y al ritmo de la música. (Posibilidad de controlador CA-8

opcional).

Control mediante DMX (4 canales: R, G, B + regulador de intensidad luminosa/estroboscópica/oruga

de color por sonido) mediante cualquiercontrolador DMXestándar.

Se utilizacon un mando a distancia LEDCON01.

Varias formas de establecer la dirección de inicio DMX:

Direccionamiento DMX sencillo para unidades individuales mediante cualquier controlador DMX

estándar.

DireccionamientoDMX muy rápido paravarias unidades a la vez (cálculo de dirección automático).

Ajuste DMX tradicional mediante interruptores DIP.

Puede fijarse a cualquier superficie, también puede fijarse a celosía ALU mediante una abrazadera

estándar.

Tecnología de LED“Hewlett Packard®/ Agilent® ” de gran calidad: >100.000 horas.

ANTES DE UTILIZAR EL APARATO

Antes de comenzar a utilizar esta unidad, compruebe que no haya habido daños durante el transporte. Si

observa algún daño, no utilice el dispositivo y consulte primero a su distribuidor.

Importante: Este dispositivo ha salido de nuestras instalaciones en perfecto estado y bien embalado. Es

absolutamente necesario que el usuario siga estrictamente estas instrucciones y advertencias de

seguridad que aparecen en este manual de usuario. Cualquier daño producido por un manejo innecesario

queda excluido de la garantía. El distribuidor no asumirá ninguna responsabilidad por cualquier defecto o

problema quesurja por no haber seguido el manual de usuario.

Guarde este folleto en un lugar seguro para consultarlo en el futuro. Si vende este aparato más adelante,

asegúrese deincluir este manual de usuario.

Compruebe el contenido:

Compruebe que lacaja contienelos siguientes elementos:

Instrucciones defuncionamiento

Proyector LED(PAR56 o PAR64)

Soporte colgante

ESPAÑOL MANUAL DE INSTRUCCIONES

JB SYSTEMS®33/47 LED PAR56/PAR64

2 perillas para apretar el soporte colgante

Cuadro de filtro

INSTRUCCIONES DE SEGURIDAD:

PRECAUCIÓN: Para reducir el riesgo de descarga eléctrica, no quite la

cubierta superior. No existen piezas en el interior que pueda mantener o

reparar el usuario. Asigne el mantenimiento y las reparaciones a personal

cualificado.

El símbolo en forma de rayo con cabeza de flecha dentro de un triángulo equilátero se emplea para

alertar sobre el uso o presencia de "voltaje peligroso" no aislado dentro de la carcasa del producto

con la magnitud suficiente para constituir un riesgo de descarga eléctrica.

El signo de exclamación dentro del triángulo equilátero se emplea para alertar al usuario de la

presencia de instrucciones de funcionamiento y mantenimiento importantes en el texto que

acompaña a este aparato.

Este símbolo indica: Usar sólo en el interior.

Este símbolo indica: Leer las instrucciones.

Para proteger el medio ambiente, recicle el material de embalaje en la medida de lo posible.

Para evitar incendios o riesgos de descarga, no exponga la unidad a la lluvia oa la humedad.

Para evitar que se forme condensación en el interior, deje que la unidad se adapte a la temperatura

exterior cuando la lleve a una habitación cálida después del transporte. A veces la condensación impide

que la unidad funcione a pleno rendimiento y puede incluso provocar daños.

Estaunidad sólose puede usar en el interior.

No coloque objetos metálicos ni derrame líquidos dentro del reproductorde la unidad. Se pueden producir

descargas eléctricas o fallos de funcionamiento. Si algún objeto extraño entra en la unidad, desconecte

inmediatamente el suministro eléctrico.

Evite el uso en ambientes con polvo y limpie la unidad regularmente.

Mantenga la unidad lejos de los niños.

Las personas sin experiencia no deben utilizareste aparato.

La máxima temperatura ambiente para un funcionamiento seguro es de 40°C. No utilice la unidad a

temperaturas ambiente superiores.

Asegúrese de que debajo del área del lugar de instalación no hay personas durante el montaje,

desmontaje o mantenimiento.

Desenchufe siempre la unidad si no va a ser utilizada durante un largo periodo de tiempo o durante el

mantenimiento.

La instalación eléctrica sólo debe ser llevada a cabo por personal cualificado, de acuerdo con la

regulaciones sobre seguridad eléctrica ymecánica de su país.

Compruebe que el voltaje disponible no superael que se indica en el panel trasero de la unidad.

El cable de alimentación siempre debe estar en perfecto estado: Apague la unidad inmediatamente

cuando observe daños o desperfectos en el cable de alimentación.

¡Nunca deje que el cable de alimentación entre en contacto con otros cables!

Este aparato debeconectarse a tierra paracumplir con las regulaciones sobre seguridad.

No conecte la unidad aningún regulador devoltaje.

Utilice siempreun cable deseguridad apropiadoy homologado cuandoinstalela unidad.

Para evitar descargas eléctricas, no abra la cubierta. Aparte del fusible de red no hay piezas en el interior

de este aparato que pueda mantener el usuario.

Nunca repare un fusible ni derive el soporte del fusible. ¡Reemplace siempre el fusible dañado por un

fusible delmismo tipo y especificación eléctrica!

En caso de que ocurran problemas de funcionamiento serios, deje de utilizar el aparato y póngase en

contacto con su distribuidor inmediatamente.

La carcasa yla lente deben reemplazarsesi presentan daños visibles.

Utilice el embalaje original cuando tenga que transportar el dispositivo.

Por razones de seguridad se prohibe realizar modificaciones no autorizadas en la unidad.

Importante: ¡Nunca mire directamente a la fuente de luz! No utilice el efecto en presencia de personas

epilépticas.

CAUTION

ESPAÑOL MANUAL DE INSTRUCCIONES

JB SYSTEMS®34/47 LED PAR56/PAR64

DESCRIPCIÓN:

1. Frontal abierto con LEDs de 5 mm y soporte de

cuadro de filtro.

2. Soporte colgante perillas a ambos lados para

sujetar la unidad y un agujero demontaje para

instalar el gancho de montaje.

3. Jack ¼” se utiliza para conectar el controlador

CA-8 opcional

4. Cable de red

5. Conector de entrada DMX

6. Botón “ Auto DMX-address” (Direccionamiento

automático DMX).

7. Conector desalida DMX

8. Interruptores DIP para establecer la dirección

DMX

9. LED de señal:

Señal DMX detectada: El LED parpadea

regularmente, listo para recibir

instrucciones delcontrolador.

Señal DMX no detectada: El LED

parpadea al ritmo de la música, detectada

por el micro interno.

10. Fusible de red: Sustituya siempre el fusible

fundido por un fusiblede las mismas características. (250V/2Alento)

INSTALACIÓN ELÉCTRICA + DIRECCIONAMIENTO

Importante: La instalación eléctrica sólo debe ser llevada a cabo por personal cualificado, de

acuerdo conla regulaciones sobre seguridad eléctrica ymecánica de su país.

Instalación eléctrica para 1 unidad independiente:

Inserte el cable de red eléctrica. La unidad comienza a funcionar instantáneamente en modalidad

independiente

Observación: Puede conectar uncontrolador CA-8 remoto a la unidad si desea disponer de más control.

Consulte la sección “C”de las instrucciones de funcionamiento si desea obtener másdetalles sobre cómo

hacerlo.

Instalacióneléctrica de una o más unidadesen modalidadmaestra/eslava:

Conectede 2 a un máximo de 16 unidades juntas mediante cables de micrófono equilibrados de buena

calidad. La unidad que no disponga de cable conectado a su entrada DMX actuará como “maestra”, las

otras serán unidades esclavas.

Asegúrese de que todas las unidades están conectadas a la red eléctrica.

¡Ya está!

Observación: Puede conectar uncontrolador CA-8 remoto a la unidad maestra si desea disponer de más

control sobre el funcionamiento maestro/esclavo. También puede conectar el controlador LEDCON 01

remoto, en este caso todas las unidades responderán de igual forma (todas las unidades tienen el mismo

color)

Instalación eléctrica de una o más unidades en modalidad DMX:

El protocolo DMX es una señal de

alta velocidad muy utilizada para

controlar equipo de iluminación

inteligente. Necesita conectar en

cadena tipo margarita su

controlador DMX y todas las

unidades conectadas con un cable

equilibradode buena calidad.

Para evitar un comportamiento

anómalo de los efectos luminosos, debido a interferencias, debe utilizar un terminador de 90Ωa 120Ωal

final de la cadena. Nunca utilice cables divisores en Y, ¡No funcionarán!

ESPAÑOL MANUAL DE INSTRUCCIONES

JB SYSTEMS®35/47 LED PAR56/PAR64

Asegúrese de que todas las unidades están conectadas a la red eléctrica.

Cada efecto luminoso en la cadena necesita disponer de su propia dirección de

inicio de forma que sepa qué comando del controlador debe descodificar. En la

siguiente sección obtendrá información sobre cómo establecer las direcciones

DMX.

Establecimiento de las direcciones DMX:

Existen 3 formas de establecer la dirección DMX de las unidades. Si utiliza las opciones de ajuste Ao

B, DEBE establecer TODOS los interruptores DIP en la posición OFF (DESCONECTADA).

A. Establecimiento de direcciones DMX individuales por

proyector:

Asegúrese de que TODOS los interruptores DIP están en la

posición OFF(DESCONECTADOS).

Asegúrese de que todas los cables DMX están conectados.

Conecte la primera unidad al controlador DMX universal.

Conecte todas las unidades a la red eléctrica para que estén

activadas.

Establezca todos los canales DMX en su controlador DMX a cero

(valor 000).

Establezca el canal DMX, que desee asignar como dirección de inicio DMX de su proyector, al

máximo (valor255)

Pulse brevemente el botón “Auto DMXaddress” (6) en el proyector.

Si desea establecer otro proyector a la misma dirección de inicio DMX, pulse simplemente su

botón “Auto DMX address” (6) y recibirá la misma dirección.

¡Ya está!

Un ejemplo para aclarar las cosas:

Estableceremos la dirección de inicio DMX de un proyector a 106:

Conecte el proyector al controlador DMX tal y como se describe anteriormente y asegúrese de

que está activado.

Establezcatodos los canales DMX en el controlador acero (000)

Establezcael canal DMX106 al máximo (255)

Pulse brevemente el botón “Auto DMXaddress” (6) en el proyector.

¡Ya está! Ahora su proyector tiene la dirección DMX 106.

B. Direccionamiento DMX automático, comenzando desde cualquier dirección deinicio dada:

Para ahorrar tiempo (imagínese el tiempo que lleva establecer los interruptores DIP de 16

unidades…) puede establecer las direcciones DMX de todas las unidades en la cadena DMX

pulsando un botón. Noes necesariocalcular la dirección de inicio de cada unidad individual, estose

hace por usted.

Asegúrese de que TODOS los interruptores DIP están en la

posición OFF(DESCONECTADOS).

Asegúrese de que todas los cables DMX están conectados.

Conecte la primera unidad al controlador DMX universal.

Conecte todas las unidades a la red eléctrica para que estén

activadas.

Establezca todos los canales DMX en su controlador DMX a cero

(valor 000).

Establezca el canal DMX, que desee asignar como dirección de

inicio DMX de su proyector, al máximo (valor 255)

Pulse el botón “Auto DMX address” (6) en el primer proyector de la cadena durante unos 5

segundos.

¡Ya está! El primer proyector en la cadena recibirá la dirección de inicio DMX que ha

seleccionado y calculará y programará automáticamente las direcciones DMX de todas las demás

direcciones en la cadena.

Un ejemplo para aclarar las cosas:

Queremos establecer las direcciones DMX de 16 unidades, la dirección de inicio DMX del primer

proyector debe ser 202:

Conecte todos los proyectores al controlador DMX tal y como se describe anteriormente y

asegúrese deque están activados.

Establezcatodos los canales DMX en el controlador acero (000)

ESPAÑOL MANUAL DE INSTRUCCIONES

JB SYSTEMS®36/47 LED PAR56/PAR64

Establezca el canal DMX 202 al máximo (255)

Pulse el botón “Auto DMX address” (6) en el primer proyector de la cadena durante unos 5

segundos.

¡Ya está! El primer proyector en la cadena recibirá la dirección de inicio DMX 202 que ha

seleccionado y calculará y programará automáticamente las direcciones DMX de todas las

demás direcciones en la cadena. esto significa que el segundo proyector recibe

automáticamente la dirección 206, el tercero la dirección 210, …, hasta que el proyector 16 que

recibe automáticamente la dirección de inicio 262.

Acaba de programar 16 proyectores en 10 segundos.

Observación: puede mezclar la unidades con otros efectos que no tengan la opción de

direccionamiento automático DMX. En este caso, debe establecer las direcciones DMX de estos

efectosDMXmanualmente.

C. Ajuste de los interruptores DIP para que puedan obtener ladirección de inicio correcta:

Esta es la forma convencional: MÁS despacio…

En la parte trasera de PAR LED observará que cada uno de los primeros 9 interruptores DIP

corresponde a cierto valor DMX (el interruptor DIP 10 no se utiliza):

DIP #1 #2 #3 #4 #5 #6 #7 #8 #9

Valor 1 2 4 8 16 32 64 128 256

Puede combinar los valores de estos interruptores para obtener una dirección de inicio entre 1 y

512:

Dirección de inicio= 01 interruptor 1=ON valores: 1

Dirección de inicio= 05 interruptor1+3=ON valores: 1+4 = 5

Dirección de inicio= 09 interruptor1+4=ON valores: 1+8 = 9

Dirección de inicio= 13 interruptor1+3+4=ON valores: 1+4+8 = 13

…

Dirección de inicio= 62 interruptor2+3+4+5+6=ON valores:2+4+8+16+32 =62

MONTAJE SUPERIOR

Importante: La instalación sólo debe llevarse a cabo por personal técnico cualificado. Una

instalación incorrecta puede provocar lesiones graves y/o daños en la propiedad. ¡El montaje

superior requiere mucha experiencia! Deben respetarse los límites de carga de funcionamiento,

deben utilizarse materiales de instalación homologados, el dispositivo instalado debe

inspeccionarse regularmente por suseguridad.

Asegúrese de que debajo del área del lugar de instalación no hay personas durante el montaje,

desmontaje o mantenimiento.

El dispositivo debe instalarse lejos del alcance de las personas y de las áreas

exteriores donde éstas puedan andar o sentarse.

Antes del montaje asegúrese de que el área de la instalación puede soportar una

carga mínima de 10 vecesel peso de la unidad.

Utilice siempre un cable de seguridad homologado que pueda soportar 12 veces el

peso del dispositivo cuando instale la unidad. Este accesorio de seguridad

secundario debe instalarse de forma que ninguna pieza de la instalación pueda

caerse más 20 cm si falla el accesorio principal.

El dispositivo debe fijarse correctamente; ¡un montaje con giro libre es peligrosoy no

debeconsiderarse!

El operario debe asegurarse de que las instalaciones relacionadas con la seguridad

son aprobadas por un experto antes de utilizarlas por primera vez. Las instalaciones

deberán inspeccionarse anualmente por una persona cualificada para asegurar que

la seguridad es óptima.

INSTRUCCIONES DE FUNCIONAMIENTO

A. 1 unidad independiente:

Conecte la unidad a la red eléctrica y ponga algo de música. La unidad comenzará a funcionar

automáticamente al ritmo de la música.

Observación: Puede conectar un controlador CA-8 remoto a la unidad si desea disponer de más

control.

This manual suits for next models

Table of contents

Languages:

Other BEGLEC Lighting Equipment manuals

BEGLEC

BEGLEC MOVING HEAD SPOT User manual

BEGLEC

BEGLEC JB SYSTEMS Light Magic LED II User manual

BEGLEC

BEGLEC Magic Gobo User manual

BEGLEC

BEGLEC iSolution IMOVE-5S User manual

Popular Lighting Equipment manuals by other brands

Saxby Lighting

Saxby Lighting 75272 Instruction leaflet

GE LED-C6-150 manual

Spotlight

Spotlight FresneLED 450 Tunable White user manual

Brizo

Brizo 8SP-MU-4 manual

Elation

Elation Pro FS 575 operating instructions

ADJUST-A-WINGS

ADJUST-A-WINGS HELLION DE Setup instructions

Beamz

Beamz MegaCluster Laser RGB 600mW DMX IRC instruction manual

Ibiza

Ibiza STROBE20LED user manual

ACME

ACME Neozone user manual

Pentair Pool Products

Pentair Pool Products Amerlite installation instructions

ARB

ARB Intensity AR32 user guide

Metalux

Metalux 4SHP3240R instruction manual

RSA Lighting

RSA Lighting ACM502ICMH specification

Sea gull lighting

Sea gull lighting HC-975 Installation and safety instructions

anko

anko 42829799 instruction manual

American DJ

American DJ Laser Widow owner's manual

Eurolux

Eurolux C552 quick start guide

Life

Life 39.9TS042620N40 user manual

BEGLEC JBSystems Light LED Par 56 User manual

Popular Lighting Equipment manuals by other brands
