Geng Started
Ensure all parts packaged in carton match the parts list.
Remove all protecve materials and place parts on a
non-abrasive surface to avoid scratching. If any parts are
missing or damaged, DO NOT aempt to assemble. Please
contact our customer service center (Monday-Friday
9:00am – 5:00pm EST) at 1-800-599-8898.
Cauon
Read all the instrucons before assembly. Failure to
comply with instrucons may result in faulty assembly and
potenal injury! Assemble product on a so, non-abrasive
surface such as a carpet or cardboard to avoid damaging
the item. Seek assistance to assemble bulky or heavy items.
Aer nal alignment, make sure all bolts and nuts are
securely ghtened with screw covers pressed in place.
We do not recommend securing this structure to a pao deck
or concrete surface, nor can we advise on how to do so.
Cleaning & Maintenance
Wash canopy top with a mild soluon of soap and water;
rinse thoroughly. Dry completely.
Getting Started
Geng Started .................................. 3
Warnings & Cauons .......................... 4
Parts List ............................................. 5
Hardware List ..................................... 7
Assembly Instrucons ........................ 8
Warranty ............................................ 19
Contents • Índice
Para comenzar .................................. 23
Advertencias y precauciones .............. 24
Lista de piezas .................................... 25
Lista de herraje .................................. 27
Instrucciones de ensamblaje .............. 28
Garana ............................................. 39

AFTER SALES SUPPORT 5
1800 599 8898 [email protected]
MODEL: 22096-21 PRODUCT CODE: 44964 05/2021
USA
USA
Parts List
Box 1
A1Pole
A2Pole
CCrossbeam
DCrossbeam
MSlide Bar
WARNING
KEEP ALL FLAME AND HEAT SOURCES AWAY FROM THIS TENT
FABRIC. This tent is made with fabric that meets CPAI-84 specicaons
for ame resistance. It is not re proof. The fabric will burn if le in
connuous contact with any ame source.
Warnings & Cauons
1. Some secons require working overhead and liing components. Beams
can be heavy and awkward to li into place by yourself.
2. Ask others to lend a hand. We recommend having four people to help in
the assembly of your pergola. Having others to help in the building process
will result in faster installaon.
3. Use appropriate safety measures when working on ladders. Make sure
any ladders you’re using are sturdy and safe. Follow manufacturer safety
instrucons when using ladders.
4. Keep a clean, uncluered work space.
5. Your pergola is suscepble to wind. Make sure the canopy is ed and stakes
are hammered down.
6. In the event of adverse weather condions, it is recommended that the
canopy is removed from the frame so that no damage will occur.
7. This product is designed for leisure use only and is not a shelter against
adverse weather condions.
8. DO NOT stand, sit, or store items on top of the pergola
9. DO NOT climb on or hang from any poron of your pergola.
10. Failure to heed these recommendaons may result in personal injury or
components of the pergola being damaged.
11. At regular intervals, inspect your pergola to make sure that assembly
integrity has been maintained.
12. Exercise cauon using a lawn mower, edge trimmer or other yard
equipment near pergola.
Box 2
BCrossbeam
ECanopy Supports
FSlider Bar Connector
G1Canopy Weight Bar
G2Canopy Weight Bar
HConnector
ISupport
JFoot
KCover
LPlate
NCanopy
OStakes
PWrench/Hex Key
AA M6 * 10mm Screws
BB M6 * 15mm Screws
CC M6 * 35mm Screws
DD M6 * 45mm Screws
EE M6 * 65mm Screws
FF M6 Nut
Pack contents / parts

6 AFTER SALES SUPPORT
[email protected] 1800 599 8898
MODEL: 22096-21 PRODUCT CODE: 44964 05/2021
AFTER SALES SUPPORT 7
1800 599 8898 [email protected]
MODEL: 22096-21 PRODUCT CODE: 44964 05/2021
USA USA
USAUSA
Descripon Qty Descripon Qty
A1Pole 2 K Cover 4
A2Pole 2L Plate 2
BCrossbeam 4M Slide Bar 4
CCrossbeam 2N Canopy 1
D Crossbeam 2O Stakes 16
ECanopy Supports 10 P Wrench/Hex Key 1
F Slide Bar Connector 8 AA M6 * 10mm Screws 4
G1Canopy Weight Bar 2BB M6 * 15mm Screws 28
G2Canopy Weight Bar 2CC M6 * 35mm Screws 32
HConnector 14 DD M6 * 45mm Screws 8
I Support 8 EE M6 * 65mm Screws 26
JFoot 4FF M6 Nut 28
M
H
E
HB
HA1
HN
HG1
HJ
O
HC HD
L
HI
K
AA
BB
CC
EE
FF
P
HA2 A2
HA2
HA1
M
HG2
DD
F
** WE RECOMMEND THAT YOU SAVE THE HEX KEY AND WRENCH
AND PERIODICALLY TIGHTEN ALL SCREWS.**
Parts List Hardware List
A
B
A1
A2
B
C
D
E
F
G1
G2H
I
J
K
L
M
N O
PAA BB CC FFDD EE

8 AFTER SALES SUPPORT
[email protected] 1800 599 8898
MODEL: 22096-21 PRODUCT CODE: 44964 05/2021
AFTER SALES SUPPORT 9
1800 599 8898 [email protected]
MODEL: 22096-21 PRODUCT CODE: 44964 05/2021
USA USA
USAUSA

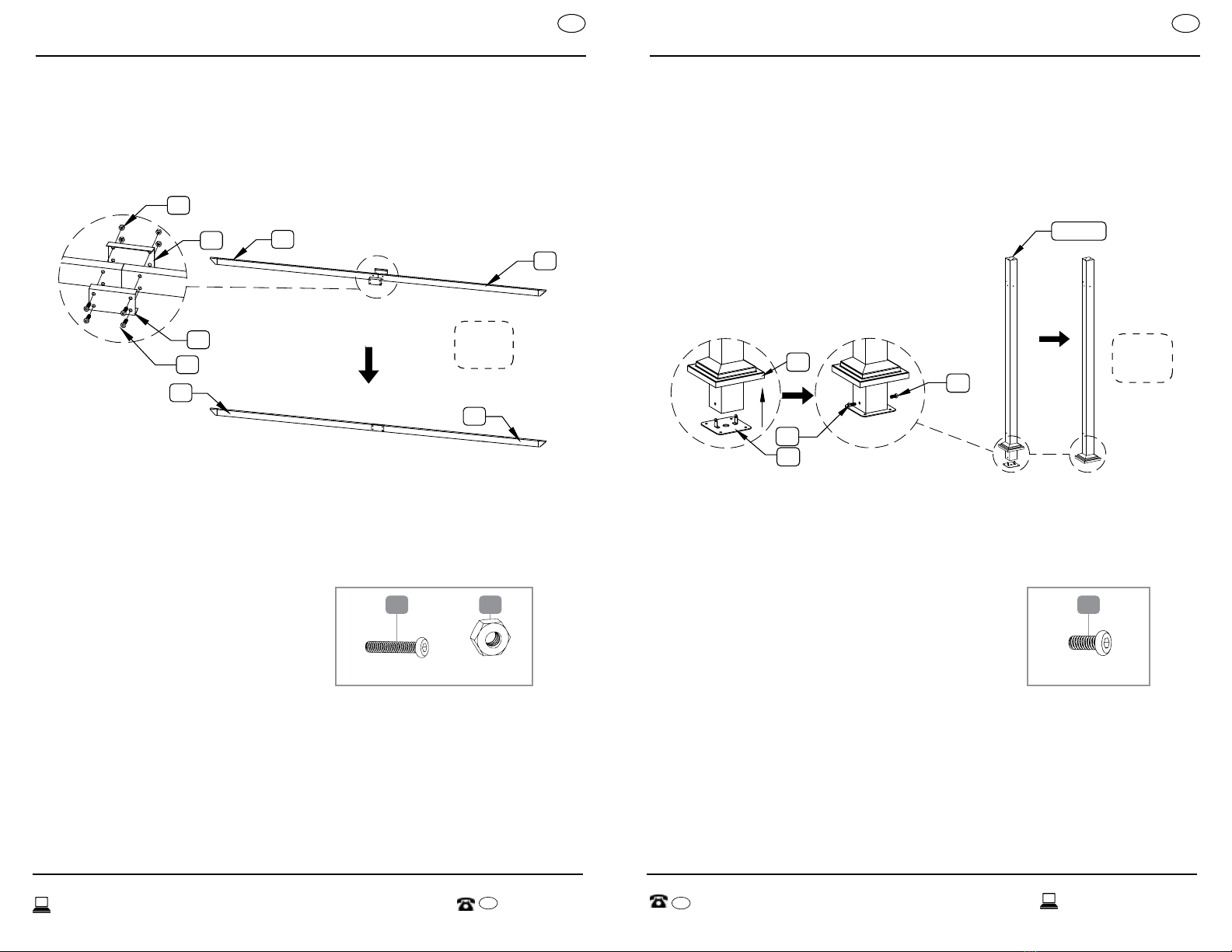

STEP 1:
Bring two Crossbeams (B) together so their open ends meet. Insert
four Bolts M6x35mm (CC) through Connector (H), through Crossbeams
(B), and through a second Connector (H), tighten down using M6 Nut
(FF); see Figure 1.
Repeat these steps for the second set of Crossbeams (B).
Assembly Instructions
B
B
H
H
FF
CC
2X
Fig. 1
CC FF
(8) M6X35 mm Screw (8) M6 Nut
STEP 2:
Insert Crossbeam (C) into Crossbeam (D). Insert two Bolts M6x10mm
(AA) through Crossbeam (D) and into Crossbeam (C), tightened down
to hold parts together; see Figure 2.
Insert two Bolts M6x15mm (BB) through Plate (L) and into bottoms
of Crossbeam (C) and Crossbeam (D), tightened down to hold parts
together; see Figure 2.
Repeat these steps for the second set of Crossbeams (C & D).
Assembly Instructions
AA
2X
C
D
D
C
L
BB
Fig. 2
AA
(4) M6X10 mm Screw
BB
(4) M6X15 mm Screw

10 AFTER SALES SUPPORT
[email protected] 1800 599 8898
MODEL: 22096-21 PRODUCT CODE: 44964 05/2021
AFTER SALES SUPPORT 11
1800 599 8898 [email protected]
MODEL: 22096-21 PRODUCT CODE: 44964 05/2021
USA USA
USAUSA
Assembly Instructions
STEP 3:
Bring two Canopy Supports (E) together so their open ends meet. Insert
four Bolts M6x35mm (CC) through Connector (H), through Canopy
Supports (E), and through a second Connector (H), tighten down using
M6 Nut (FF); see Figure 3.
Repeat these steps to assemble the remaining Canopy Supports (E).
E
FF
5X
HE
H
CC
E
E
Fig. 3
CC FF
(20) M6X35 mm Screw (20) M6 Nut
Assembly Instructions
STEP 4:
Slide Cover (K) onto Poles (A1& A2) from the bottom of these parts; see
Figure 4. Insert Foot (J) into the bottom of Poles (A1& A2) and screw
together with two Bolts M6x15mm (BB); see Figure 5. Slide Cover (K)
down over Foot (J).
Repeat these steps for the remaining Poles (A1& A2).
BB
A1 &A2
BB
J
K4X
Fig. 4 Fig. 5
BB
(8) M6X15 mm Screw

12 AFTER SALES SUPPORT
[email protected] 1800 599 8898
MODEL: 22096-21 PRODUCT CODE: 44964 05/2021
AFTER SALES SUPPORT 13
1800 599 8898 [email protected]
MODEL: 22096-21 PRODUCT CODE: 44964 05/2021
USA USA
USAUSA
Assembly Instructions

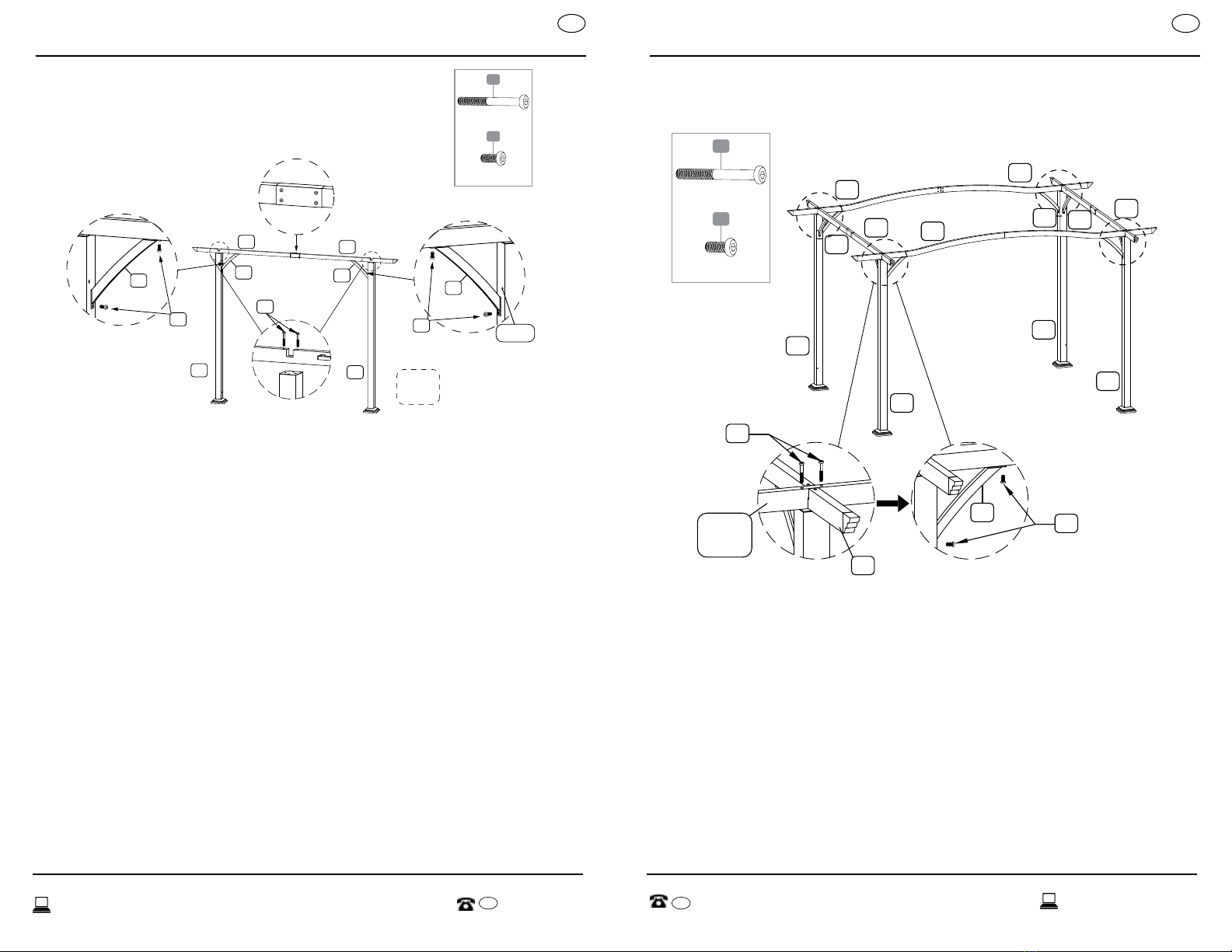

STEP 5:
Place assembled Crossbeams (B) on top of two standing Poles (A1& A2).
For a consistent look, place Crossbeams (B) on Poles (A1& A2) so that the
head of bolts used to hold these parts together are facing outward;
see Figure 6. Please note that A1will be on your left and A2on your
right when facing these parts from outside the pergola. Insert two
Bolts M6x65mm (EE) through either end of assembled Crossbeams (B)
and into the tops of Poles (A1& A2); see Figure 7.
See Figure 9 for the correct orientation of A2so that the female-
bolt inserts intended for part F are facing in the correct direction.
See Figure 8 for the correct orientation of A1, before assembly of
the crossbeams to A1and A2is complete.
Insert Bolt M6x15mm (BB) through Support (I) and into female-bolt
insert beneath assembled Crossbeams (B); see Figure 8. Insert second
Bolt M6x15mm (BB) through opposite ends of both Supports (I) and
into both Poles (A1& A2).
Repeat these steps to assemble second set of Poles (A1& A2) with
Crossbeams (B).
2X
EE
B
B
A
2
A
1
Fig. 7
Fig. 8
Fig. 9
BB
II
BB
II
Female-Bolt
Insert
Fig. 6
*Do not ghten screws down completely during
this poron of assembly.
Assembly Instructions

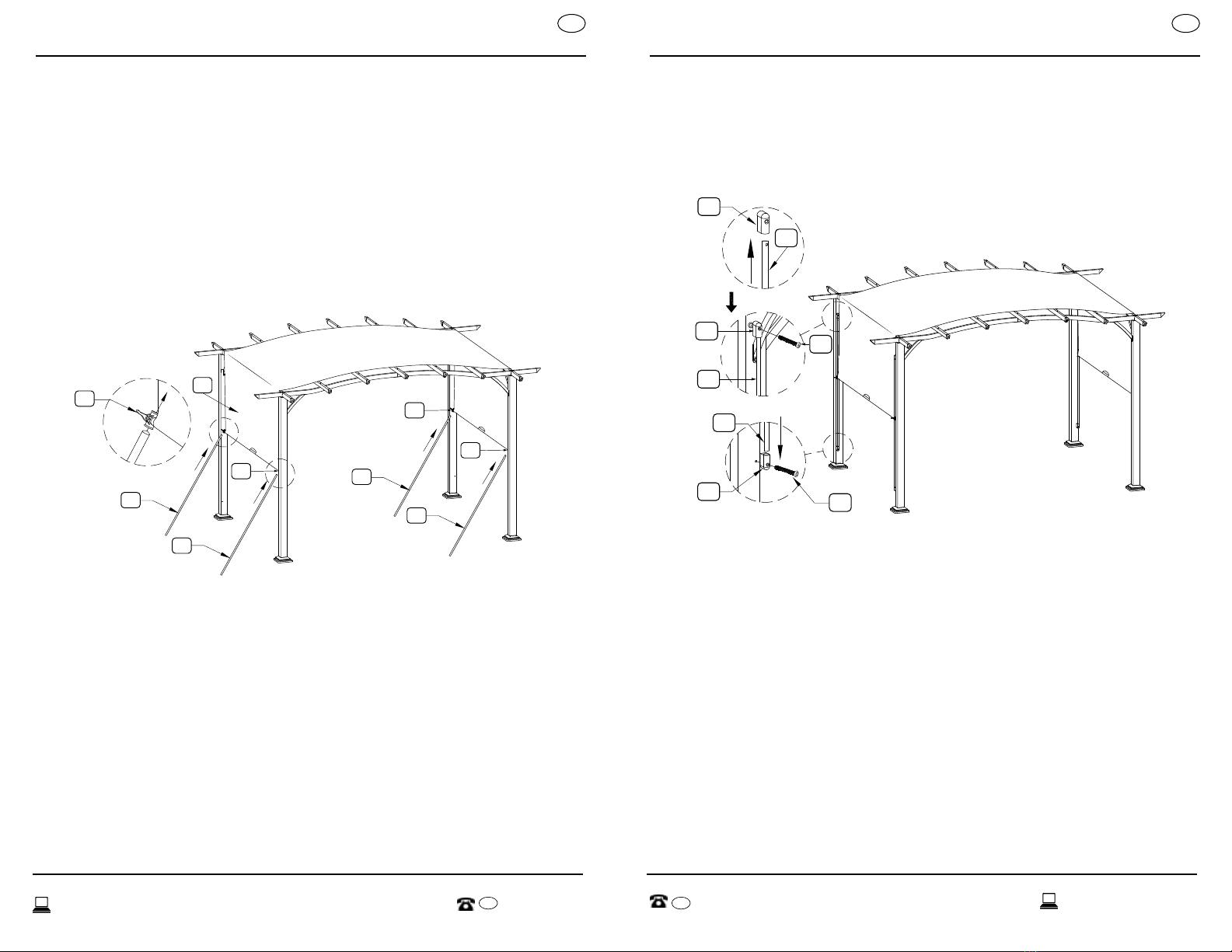

STEP 6:
Insert cutout notch of assembled Crossbeams (C & D) into cutout notch
of Crossbeams (B). Insert two Bolts M6x65mm (EE) through either end of
assembled Crossbeams (C & D) and into the tops of all Poles (A1& A2); see
Figure 10.
Repeat these steps to connect all crossbeams to remaining Poles (A1& A2).
Insert Bolt M6x15mm (BB) through Support (I) and into female-bolt insert
beneath assembled Crossbeams (C & D). Insert second Bolt M6x15mm
(BB) through opposite ends of Supports (I) and into Poles (A1& A2); see
Figure 11.
C
D
D
B
B
B
A2
A1
A2
A1
EE
BB
B
I
Assembled
Crossbeam
C & D
Fig. 10 Fig. 11
CB
*Do not ghten screws down completely during this
poron of assembly.
EE
(8) M6X65 mm Screw
BB
(8) M6X15 mm Screw
EE
(8) M6X65 mm Screw
BB
(8) M6X15 mm Screw

14 AFTER SALES SUPPORT
[email protected] 1800 599 8898
MODEL: 22096-21 PRODUCT CODE: 44964 05/2021
AFTER SALES SUPPORT 15
1800 599 8898 [email protected]
MODEL: 22096-21 PRODUCT CODE: 44964 05/2021
USA USA
USAUSA
EE
EEEEE
EEEE
E
E
Fig. 13
Fig. 12

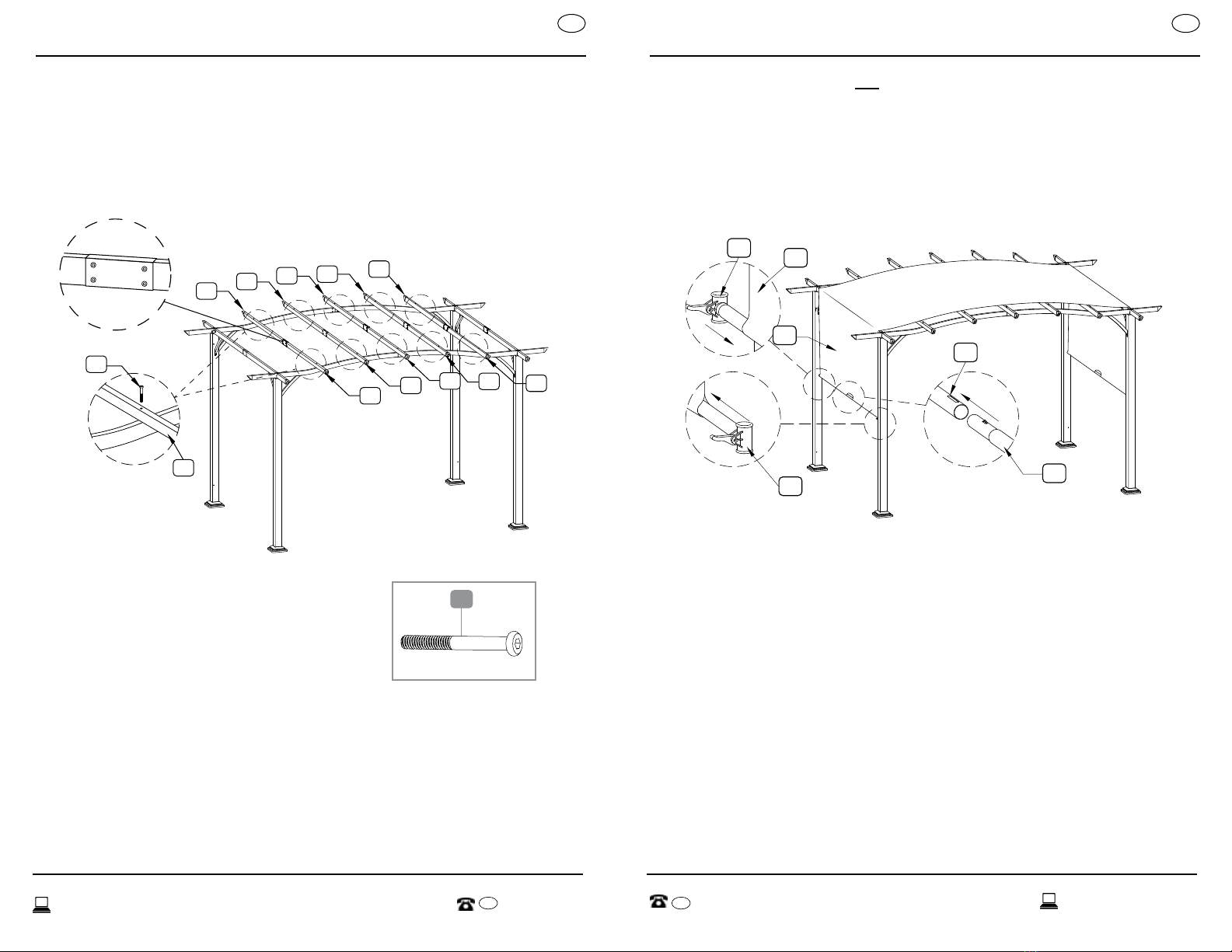

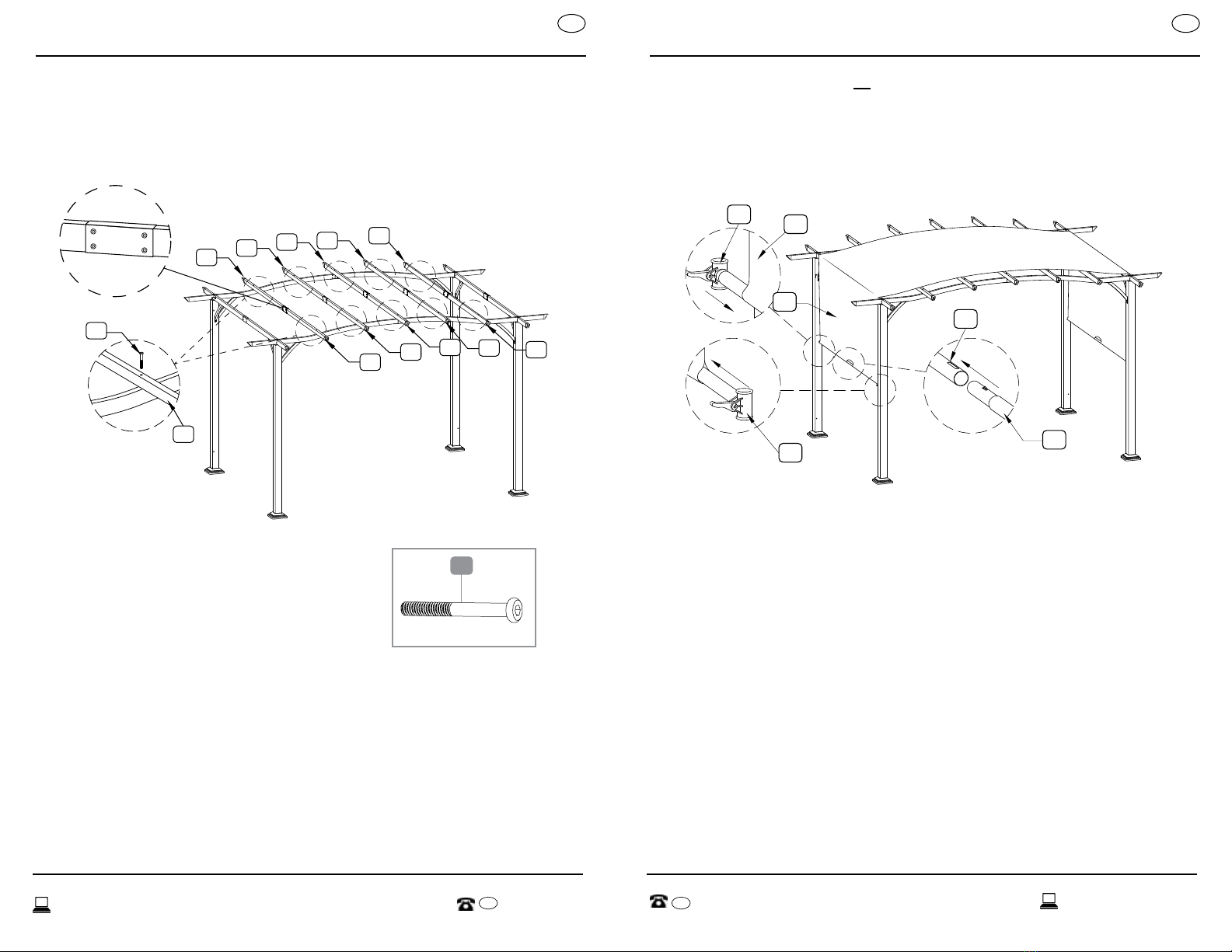

STEP 7:
Place all five assembled Canopy Supports (E) across the top of the frame
so that they are resting against Crossbeams (C & D). For a consistent
look, place Canopy Supports (E) on the pergola frame so that the head
of bolts used to hold these parts together are all facing in the same
direction; see Figure 12. Insert two Bolts M6x65mm (EE) through both
ends of assembled Canopy Supports (E) and into Crossbeams (C & D);
see Figure 13.
Assembly Instructions
*Complete assembly by securely ghtening all screws aer
placing Canopy Supports (E) over pergola frame.
EE
(10) M6X65 mm Screw
G1N
NG1
G2
G2Fig. 16
Fig. 15
Fig. 14

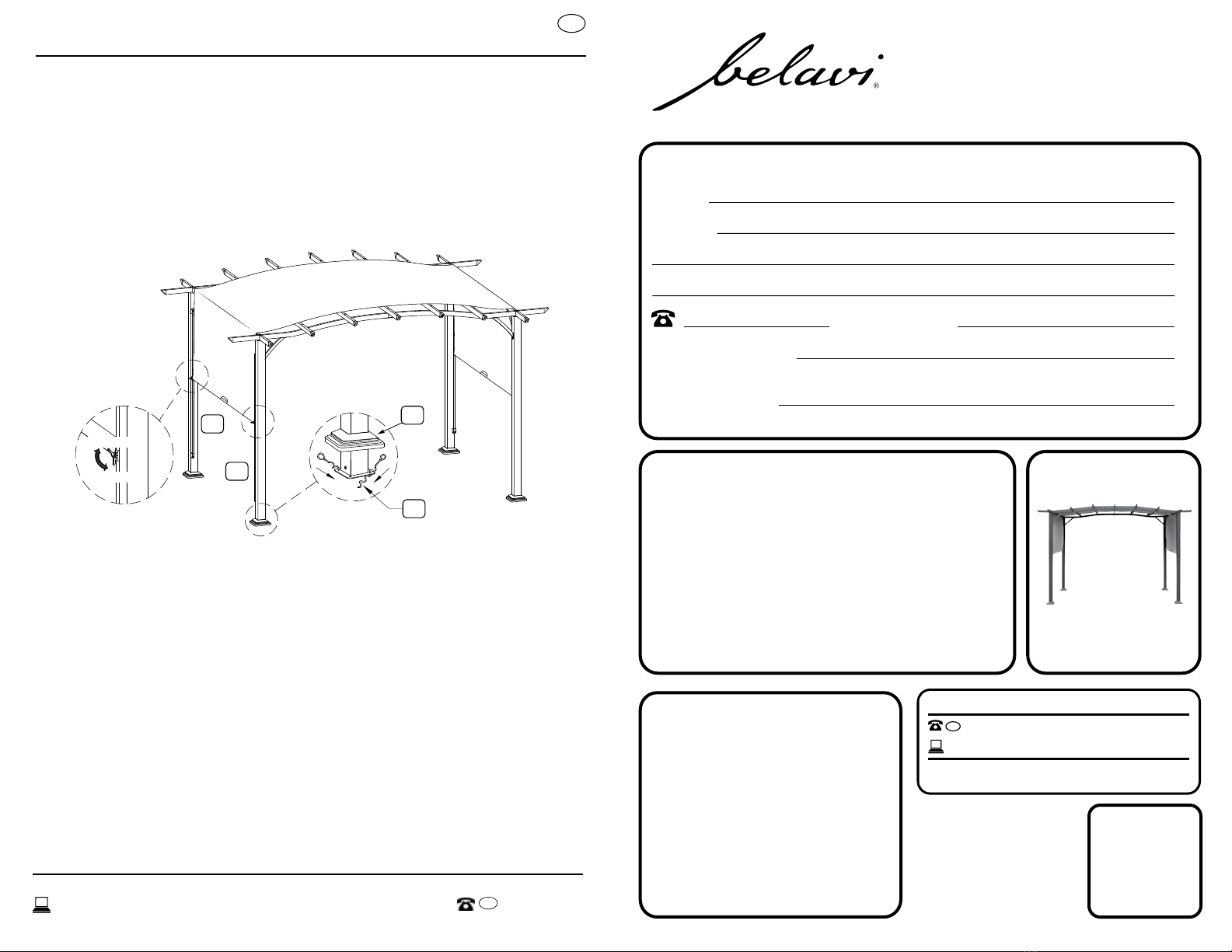

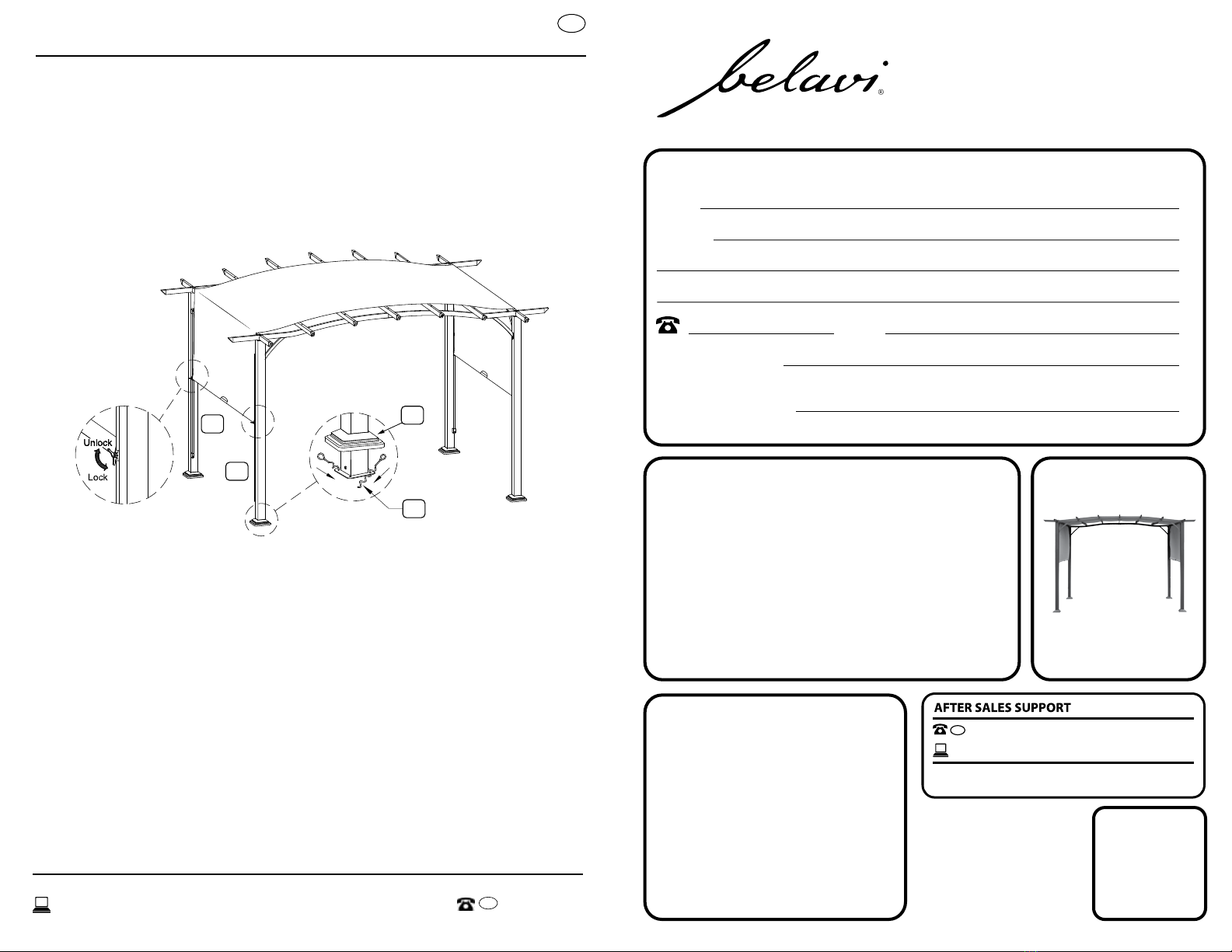

STEP 8:
Place Canopy (N) over Canopy Supports (E). Please note that the canopy
tags should be facing inward once this step is complete.
Insert Canopy Weight Bar (G1) through sleeve found at either end of
Canopy (N); see Figure 14. Insert Canopy Weight Bar (G2) through
opposite side of sleeve found at ends of Canopy (N); see Figure 15.
Insert end of Canopy Weight Bar (G2) into the end of Canopy Weight
Bar (G1), so that they lock in place; see Figure 16. Please note that the
latches to these two parts should be facing outward.
Assembly Instructions
*Parts G1 and G2 are not s when connected, they are meant
be exible.

16 AFTER SALES SUPPORT
[email protected] 1800 599 8898
MODEL: 22096-21 PRODUCT CODE: 44964 05/2021
AFTER SALES SUPPORT 17
1800 599 8898 [email protected]
MODEL: 22096-21 PRODUCT CODE: 44964 05/2021
USA USA
USAUSA
M
G1
M
M
M
N
Fig. 17
G2
G2
G1
Assembly Instructions
STEP 9:
Insert Slide Bar (M) through latches at the ends of Canopy Weight Bars
(G1& G2); see Figure 17.
F
F
M
M
M
FDD
DD
Fig. 18
Fig. 19
Fig. 20
Assembly Instructions
STEP 10:
Insert end of Slide Bar (M) into Slider Bar Connector (F); see Figure 18.
Insert Bolts M6x45 (DD) through Slider Bar Connector (F), through Slider
Bar (M), and into female-bolt insert found near the tops of Poles (A1&
A2); see Figure 19. Insert Bolts M6x45 (DD) through Slider Bar Connector
(F) and into the female-bolt insert found near the bottoms of Poles (A1
& A2); see Figure 20. When finished, only the top ends of Slide Bars
(M) will be bolted down to Poles (A1& A2), while the bottom ends
will rest inside of Slide Bar Connectors (F).
*Complete assembly by securely ghtening all screws.

18 AFTER SALES SUPPORT
[email protected] 1800 599 8898
MODEL: 22096-21 PRODUCT CODE: 44964 05/2021
USA
USA
Your details:
Date of purchase
Name
Address
E mail
Locaon of purchase
Descripon of malfuncon:
Phone lines available
Monday to Friday
9am - 5pm EST.
Return your completed
warranty card with the faulty
product to:
TDC USA, Inc.
5 Industrial Road
Fairfield, NJ 07004
United States of America
[email protected]
* We recommend that you keep the receipt with this warranty card. You must include a copy of your receipt
WARRANTY CARD
PERGOLA
[email protected]
1800 599 8898
USA
MODEL:
22096-21 05/2021
49964
YEAR WARRANTY
1
what a w o n d e r ful w o r l d
O
Fig. 21
Fig. 22
K
A2
A1
STEP 11:
To lock the Canopy (N) in place, push the latches down on the ends of the
Canopy Weight Bars (G1& G2). Lift up on latches to unlock them on both
sides of pergola when adjusting the height of the canopy; see Figure 21.
Lift Covers (K) up and run four Stakes (O) through designated holes of
Feet (J) at the bottom of each Pole (A1& A2). Screw Stakes (O) into the
ground for extra stability; see Figure 22.
Assembly Instructions
*We do not recommend securing this structure to a pao deck or
concrete surface, nor can we advise on how to do so.

ALDI INC. FULL WARRANTY CONDITIONS
Dear Customer:
The ALDI warranty is a full warranty oering you the following benets:
Warranty period: 1 year* from date of purchase.
Costs: Free repair, exchange, or refund.
No transport costs.
ADVICE Please contact our service hotline by phone, email, or
fax before sending the device. This allows us to provide
support in the event of possible operator errors.
In order to make a claim under the warranty, please send us:
The faulty item with all component parts, the original receipt and the
warranty card properly completed.
The warranty does not cover damage caused by:
Accident or unancipated events (e.g. lightning, wind, water, re).
Improper use or transport.
Failure to follow safety and maintenance instrucons.
Other improper treatment or modicaon.
Aer the expiraon of the warranty period, you may have your product
repaired at your own expense. You will be noed of the repair costs in
advance.
This warranty gives you specic legal rights, which may vary from state to state
that are not intended to exceed statutory minimum requirements beyond what
is included above.
This warranty does not limit the statutory obligaon of the seller arising
from any implied warranes. The period of warranty can only be extended in
accordance with applicable law.
.

AFTER SALES SUPPORT 23
1800 599 8898 [email protected]
MODEL: 22096-21 PRODUCT CODE: 44964 05/2021
USA
USA
Para comenzar
Compare todas las piezas incluidas en la caja con la lista de
piezas. Quite todos los materiales de protección y ponga
las piezas sobre una supercie no abrasiva para evitar que
se rayen. Si falta alguna pieza, NO intente ensamblar la
unidad. Llame a nuestro centro de atención al cliente (de
lunes a viernes de 9:00 a.m. a 5:00 p.m. EST) al
1-800-599-8898.
Precauciones
Lea todas las instrucciones antes de ensamblar la unidad.
¡No hacerlo puede resultar en un ensamblaje incorrecto,
lo que puede ocasionar lesiones! Ensamble la unidad
sobre una supercie blanda y no abrasiva, tal como
una alfombra o cartón, para evitar dañarla. Pida ayuda
para ensamblar las partes pesadas y voluminosas. Tras
la alineación nal, asegúrese de que todos los pernos y
tuercas estén rmemente apretados y estén cubiertos con
los embellecedores. No recomendamos jar esta estructura
a una plataforma de pao o una supercie de concreto, ni
podemos aconsejar cómo hacerlo.
Limpieza y mantenimiento
Lavar el toldo con una solución de agua y jabón suave;
enjuáguelo bien. Secar completamente.
Para comenzar
SERVICIO POSVENTA
.

AFTER SALES SUPPORT 25
1800 599 8898 [email protected]
MODEL: 22096-21 PRODUCT CODE: 44964 05/2021
USA
USA
ADVERTENCIA
MANTENER LAS LLAMAS Y LAS FUENTES DE CALOR ALEJADAS
DEL TEJIDO DE ESTE TOLDO. Este toldo está fabricado con un tejido
que cumple con la norma CPAI-84 de resistencia a las llamas. No es
ignífugo. El tejido arderá si entra en contacto connuo con una llama.
Advertencias y precauciones
1. Algunas secciones requieren trabajar por encima de la cabeza y levantar los
componentes. Las vigas pueden resultar pesadas y diciles de colocar en su
lugar por usted mismo.
2. Pida que alguien le ayude. Se recomienda tener a cuatro personas para ayudar
en el montaje de su pérgola. Disponer de la ayuda de otros en el proceso de
construcción resultará en una instalación más rápida.
3. Use las medidas apropiadas de seguridad al trabajar en escaleras. Asegúrese
de que las escaleras que está ulizando sean sólidas y seguras. Siga las
instrucciones de seguridad del fabricante cuando ulice una escalera.
4. Mantenga un espacio de trabajo limpio y despejado.
5. Su pérgola es suscepble al viento. Asegúrese de que el toldo está atado y las
estacas bien clavadas.
6. En caso de condiciones meteorológicas adversas, se recomienda quitar el toldo
de la armazón de modo que no se produzcan daños.
7. Este producto está diseñado sólo para usar de esparcimiento y no es un refugio
contra las condiciones climácas adversas.
8. NO se pare, siente o almacene arculos en la parte superior de la pérgola.
9. NO se trepe o cuelgue sobre ninguna parte de su pérgola.
10. El incumplimiento de estas recomendaciones puede resultar en lesiones
personales o que los componentes de la pérgola se dañen.
11. A intervalos regulares inspeccione su pérgola para asegurarse de que se
manene la integridad del montaje.
12. Tenga cuidado al usar una podadora de césped, cortadora de bordes u otro
equipo de pao cerca de la pérgola.
Lista de piezas
SERVICIO POSVENTA
Caja 1
A1Poste
A2Poste
CTravesaño
DTravesaño
MBarra deslizante
Caja 2
BTravesaño
ESoportes del toldo
FConector de la barra deslizante
G1Barra de peso del toldo
G2Barra de peso del toldo
HConector
ISoporte
JPata
KCubierta
LPlaca
NToldo
OEstacas
PLlave Allen
AA Pernos M6*10 mm
BB Pernos M6*15 mm
CC Pernos M6*35 mm
DD Pernos M6*45 mm
EE Pernos M6*65 mm
FF Tuercas M6
Contenido de la caja / Piezas

26 AFTER SALES SUPPORT
[email protected] 1800 599 8898
MODEL: 22096-21 PRODUCT CODE: 44964 05/2021
AFTER SALES SUPPORT 27
1800 599 8898 [email protected]
MODEL: 22096-21 PRODUCT CODE: 44964 05/2021
USA USA
USAUSA
Lista de piezas
M
H
E
HB
HA1
HN
HG1
HJ
O
HC HD
L
HI
K
AA
BB
CC
EE
FF
P
HA2 A2
HA2
HA1
M
HG2
DD
F
**RECOMENDAMOS QUE GUARDE LA LLAVE HEXAGONAL Y LA LLAVE
INGLESA Y APRIETE PERIÓDICAMENTE TODOS LOS TORNILLOS.**
SERVICIO POSVENTA
Lista de herraje
SERVICIO POSVENTA
Descripción Cant. Descripción Cant.
A1Poste 2 K Cubierta 4
A2Poste 2L Placa 2
BTravesaño 4M Barra deslizante 4
CTravesaño 2N Toldo 1
D Travesaño 2O Estacas 16
ESoportes del toldo 10 P Llave Allen 1
FConector de la barra deslizante 8AA Pernos M6*10 mm 4
G1Barra de peso del toldo 2BB Pernos M6*15 mm 28
G2Barra de peso del toldo 2CC Pernos M6*35 mm 32
HConector 14 DD Pernos M6*45 mm 8
I Soporte 8 EE Pernos M6*65 mm 26
JPata 4FF Tuercas M6 28
A
B
A1
A2
B
C
D
E
F
G1
G2H
I
J
K
L
M
N O
PAA BB CC FFDD EE

28 AFTER SALES SUPPORT
[email protected] 1800 599 8898
MODEL: 22096-21 PRODUCT CODE: 44964 05/2021
AFTER SALES SUPPORT 29
1800 599 8898 [email protected]
MODEL: 22096-21 PRODUCT CODE: 44964 05/2021
USA USA
USAUSA
Assembly Instructions
Instrucciones de ensamblaje
SERVICIO POSVENTA
Assembly Instructions
Instrucciones de ensamblaje
SERVICIO POSVENTA
PASO 1:
Juntar dos travesaños (B) uniendo sus extremos abiertos. Insertar
cuatro pernos M6x35 mm (CC) a través del conector (H), de los
travesaños (B), y de un segundo conector (H), apretar con la tuerca M6
(FF); ver la figura 1.
Repetir estos pasos para el segundo conjunto de travesaños (B).
PASO 2:
Insertar el travesaño (C) en el travesaño (D). Insertar dos pernos M6x10
mm (AA) a través del travesaño (D) y en el travesaño (C), apretar para
mantener las piezas unidas; ver la figura 2.
Insertar dos pernos M6x15 mm (BB) a través la placa (L) y en las
partes inferiores de los travesaños (C) y el travesaño (D), apretar para
mantener las piezas unidas; ver la figura 2.
Repetir estos pasos para el segundo conjunto de travesaños (C y D).
B
B
H
H
FF
CC
2X
Fig. 1
CC FF
(8) Pernos M6*35 mm (8) Tuerca M6
AA
2X
C
D
D
C
L
BB
Fig. 2
AA
(4) Pernos M6*10 mm
BB
(4) Pernos M6*15 mm

30 AFTER SALES SUPPORT
[email protected] 1800 599 8898
MODEL: 22096-21 PRODUCT CODE: 44964 05/2021
AFTER SALES SUPPORT 31
1800 599 8898 [email protected]
MODEL: 22096-21 PRODUCT CODE: 44964 05/2021
USA USA
USAUSA
Assembly Instructions
Instrucciones de ensamblaje
SERVICIO POSVENTA
Assembly Instructions
Instrucciones de ensamblaje
SERVICIO POSVENTA
PASO 3:
Juntar dos soportes del toldo (E) uniendo sus extremos abiertos.
Insertar cuatro pernos M6x35 mm (CC) a través del conector (H), de los
soportes del toldo (E), y de un segundo conector (H), apretar con la
tuerca M6 (FF); ver la figura 3.
Repetir estos pasos para ensamblar los restantes soportes del toldo (E).
PASO 4:
Deslizar la cubierta (K) en los postes (A1y A2) desde la parte inferior; ver
la figura 4. Insertar la pata (J) en la parte inferior de los postes (A1y A2)
y atornillarlas con dos pernos M5x15 mm (BB); ver la figura 5. Deslizar la
cubierta (K) hacia abajo para cubrir la pata (J).
Repetir estos pasos para los postes restantes (A1y A2).
E
FF
5X
HE
H
CC
E
E
Fig. 3
CC FF
(20) Pernos M6*35 mm (20) Tuerca M6
BB
A1 &A2
BB
J
K4X
Fig. 4 Fig. 5
BB
(8) Pernos M6*15 mm

32 AFTER SALES SUPPORT
[email protected] 1800 599 8898
MODEL: 22096-21 PRODUCT CODE: 44964 05/2021
AFTER SALES SUPPORT 33
1800 599 8898 [email protected]
MODEL: 22096-21 PRODUCT CODE: 44964 05/2021
USA USA
USAUSA
C
D
D
B
B
B
A2
A1
A2
A1
EE
BB
B
I
Assembled
Crossbeam
C & D
Fig. 10 Fig. 11
CB
Assembly Instructions
Instrucciones de ensamblaje
* No apriete completamente los tornillos durante esta
parte del ensamblaje.
SERVICIO POSVENTA
Instrucciones de ensamblaje
Travesaño
ensamblado
C y D
* No apriete completamente los tornillos durante
esta parte del ensamblaje.
SERVICIO POSVENTA
PASO 5:
Colocar los travesaños ensamblados (B) en la parte superior de dos
postes (A1y A2) erguidos. Para obtener una apariencia consistente,
colocar los travesaños (B) en los postes (A1y A2) de modo que la cabeza
de los pernos que se usan para mantener a las piezas unidas estén
orientadas hacia afuera; ver la figura 6. Tenga en cuenta que A1estará
a su izquierda y A2a su derecha cuando esté de frente a estas piezas
desde el exterior de la pérgola. Insertar dos pernos M6x65 mm (EE)
a través de ambos extremos de los travesaños ensamblados (B) y en la
parte superior de los postes (A1y A2); ver la figura 7.
Vea la figura 9 para conocer la orientación correcta de A2de
modo que los insertos de los pernos hembra para la pieza F estén
orientados en la dirección correcta. Vea la figura 8 para conocer la
orientación correcta de A1, antes de completar el ensamblaje de
los travesaños a A1y A2.
Insertar el perno M6x15 mm (BB) a través del soporte (I) en el inserto del
perno hembra debajo de los travesaños (B) ensamblados; ver la figura
8. Insertar el segundo perno M6x15 mm (BB) a través de los extremos
opuestos de ambos soportes (I) y en ambos postes (A1y A2).
Repetir estos pasos para ensamblar el segundo conjunto de postes (A1
y A2) con los travesaños (B).
PASO 6:
Insertar la muesca recortada de los travesaños ensamblados (C y D) en la
muesca recortada de los travesaños (B). Insertar dos pernos M6x65 mm
(EE) a través de cada extremo de los travesaños (C y D) ensamblados y en
la parte superior de todos los postes (A1y A2); ver la figura 10.
Repetir estos pasos para conectar todos los travesaños a los postes
restantes (A1y A2).
Insertar el perno M6x15 mm (BB) a través del soporte (I) en el inserto del
perno hembra debajo de los travesaños (C y D) ensamblados. Insertar el
segundo perno M6x15 mm (BB) a través de los extremos opuestos de los
soportes (I) y en los postes (A1y A2); ver la figura 11.
2X
EE
B
B
A
2
A
1
Fig. 7
Fig. 8
Fig. 9
BB
II
BB
II
Female-Bolt
Insert
Fig. 6
EE
(8) Pernos M6*65 mm
BB
(8) Pernos M6*15 mm
EE
(8) Pernos M6*65 mm
BB
(8) Pernos M6*15 mm

34 AFTER SALES SUPPORT
[email protected] 1800 599 8898
MODEL: 22096-21 PRODUCT CODE: 44964 05/2021
AFTER SALES SUPPORT 35
1800 599 8898 [email protected]
MODEL: 22096-21 PRODUCT CODE: 44964 05/2021
USA USA
USAUSA
Instrucciones de ensamblaje
*Complete el montaje apretando rmemente todos los pernos después
de colocar los soportes del toldo (E) sobre la armazón de la pérgola.
SERVICIO POSVENTA
Instrucciones de ensamblaje
*Las piezas G1 y G2 no son rígidas cuando están conectadas,
está previsto que sean exibles.
SERVICIO POSVENTA
PASO 7:
Colocar los cinco soportes del toldo ensamblados (E) a través de la
parte superior de la armazón de manera que descansen contra los
travesaños (C y D). Para obtener una apariencia consistente, coloque
los soportes del toldo (E) en la armazón de la pérgola de forma que
las cabezas de los pernos utilizados para mantener todas estas piezas
unidas queden todas orientadas en la misma dirección; ver la figura
12. Insertar dos pernos M6x65 mm (EE) a través de ambos extremos de
los soportes del toldo ensamblados (E) y en los travesaños (C y D); ver
la figura 13.
PASO 8:
Colocar el toldo (N) sobre los soportes del toldo (E). Tenga en cuenta
que las etiquetas del toldo deben estar orientadas hacia adentro una
vez que se complete este paso.
Insertar la barra de peso del toldo (G1) a través del dobladillo que se
encuentra en ambos extremos del toldo (N); ver la figura 14. Insertar la
barra de peso del toldo (G2) a través del dobladillo que se encuentra en
la parte opuesta de los extremos del toldo (N); ver la figura 15. Insertar
el extremo de la barra de peso del toldo (G2) en el extremo de la barra
de peso del toldo (G1), para que se bloqueen en su lugar; ver la figura
16. Tenga en cuenta que los cierres de estas dos piezas deben estar
orientados hacia afuera.
EE
EEEEE
EEEE
E
E
Fig. 13
Fig. 12
EE
(10) Pernos M6*65 mm
G1N
NG1
G2
G2Fig. 16
Fig. 15
Fig. 14

36 AFTER SALES SUPPORT
[email protected] 1800 599 8898
MODEL: 22096-21 PRODUCT CODE: 44964 05/2021
AFTER SALES SUPPORT 37
1800 599 8898 [email protected]
MODEL: 22096-21 PRODUCT CODE: 44964 05/2021
USA USA
USAUSA
Instrucciones de ensamblaje
SERVICIO POSVENTA
Instrucciones de ensamblaje
SERVICIO POSVENTA
PASO 9:
Insertar la barra deslizante (M) a través de los cierres en los extremos
de las barras de peso del toldo (G1y G2); ver la figura 17.
PASO 10:
Insertar el extremo de la barra deslizante (M) en el conector de la barra
deslizante (F); ver la figura 18. Insertar los pernos M6 x 45 (DD) a través
del conector de la barra deslizante (F), de la barra deslizante (M), y en la
rosca que se encuentra cerca de la parte superior de los postes (A1y A2);
ver la figura 19. Insertar los pernos M6x45 (DD) a través del conector de
la barra deslizante (F), y en la rosca que se encuentra cerca de la parte
inferior de los postes (A1y A2); ver la figura 20. Cuando termine, solo los
extremos superiores de las barras deslizantes (M) se enroscarán a los
postes (A1y A2), mientras que los extremos inferiores permanecerán
en el interior de los conectores (F) de la barra deslizante.
*Complete el montaje apretando rmemente todos los pernos.
M
G1
M
M
M
N
Fig. 17
G2
G2
G1
F
F
M
M
M
FDD
DD
Fig. 18
Fig. 19
Fig. 20

38 AFTER SALES SUPPORT
[email protected] 1800 599 8898
MODEL: 22096-21 PRODUCT CODE: 44964 05/2021
USA
USA
Instrucciones de ensamblaje
PASO 11:
Para bloquear el toldo (N) en su lugar, empuje los cierres hacia abajo
en los extremos de las barras de peso del toldo (G1y G2). Levantar los
cierres en ambos lados de la pérgola para desbloquearlos cuando vaya
a ajustar la altura del toldo; ver la figura 21.
Levantar las cubiertas (K) e insertar cuatro estacas (O) a través de los
orificios designados de la pata (J) en la parte inferior de cada poste (A1
y A2). Enroscar las estacas (O) en la tierra para que brinden una mayor
estabilidad; ver la figura 22.
Sus datos:
Fecha de la compra*
Nombre
Dirección
Correo electrónico
Lugar de la compra
Descripción de la avería:
Devuelva su tarjeta de garana
completada junto con el producto
defectuoso a:
TDC USA, Inc.
5 Industrial Road
Fairfield, NJ 07004
United States of America
[email protected]
* Le recomendamos que guarde el recibo con esta tarjeta de garana. Debe incluir una copia de su recibo.
AÑO DE GARANTÍA
1
[email protected]
1800 599 8898
SERVICIO POSVENTA
USA
MODELO:
22096-21 05/2021
49964
Las líneas telefónicas
están disponibles de
lunes a viernes, de
9 a.m. a 5 p.m. EST
TARJETA DE GARANTÍA
PÉRGOLA
what a w o n d e r ful w o r l d
*No recomendamos jar esta estructura a una plataforma de pao o
una supercie de concreto, ni podemos aconsejar cómo hacerlo.
O
Fig. 21
Fig. 22
K
A2
A1
Destrabar
Trabar
