Bentel Security BGSM-100 Series User manual

BGSM-100/120
0470
ISO 14001
9191.BNT2 ISO 14001 IT-52588
Transmetteurs d'alarme GSM/GPRS
GSM/GPRS Alarm Communicators
Comunicatori di Allarme GSM/GPRS II
II
I
FF
FF
F
GG
GG
G

2
No.



Parti



Parts 

Composants
1Antenna GSM GSM Antenna Antenne GSM
2Base magnetica Magnetic base Base magnétique
3Cavo antenna Antenna cable Câble antenne
4Connettore SMA per
antenna GSM
Connector SMA for
GSM Antenna
Connecteur SMA pour
antenne GSM
5LED di controllo Status LEDs LED de contrôle
6Porta SIM-CARD SIM holder Port Carte SIM
7Fori di fissaggio
scheda P.C.B. fixing holes Trous de fixation carte
8SIM-CARD SIM CARD Carte SIM
9Connettore cavo per la
programmazione da PC
Connection cable for
programming via PC
Connecteur câble pour
la programmation via
PC
10 Morsettiere per
collegamenti Terminal Blocks Bornier pour les branchements
11 Apertura per passaggio
cavo antenna
Antenna cable feed
opening
Ouverture pour
passage câble antenne
12 Fori di fissaggio staffa
metallica
Metal bracket fixing
holes
Trous de fixation étrier
métallique
13 Staffa metallica Metal bracket Étrier métallique
14 Supporto plastico
adesivo Adesive plastic support Support plastique adhésif
15
Deviatore
antisabotaggio
(opzionale)
Ta m p e r s wi t c h
(optional)
Commutateur anti-
sabotage (optionnel)
16 Supporto scheda P.C.B. support Support carte
17 Fondo metallico Metal base Fond métallique
18 Coperchio Cover Couvercle
19 Fori di fissaggio del
fondo Base fixing holes Trous pour la fixation du
fond
20 Perni di fissaggio del
Deviatore
Antisabotaggio
Ta m p e r s wi t c h f i xi ng
pins
Goujons d'assemblage
du Commutateur Anti-
sabotage
21
Dadi per il fissaggio
del Deviatore
Antisabotaggio
Ta m p e r s wi t c h f i xi ng
nuts
Écrous pour la fixation
du Commutateur Anti-
sabotage
22 Apertura, sul fondo, per
passaggio cavi
Cable feed opening on
the base
Ouverture, sur le fond,
pour le passage des
câbles
23
Apertura, sul fondo, per
passaggio cavo
antenna
Antenna wire feed
opening on the base
Ouverture, sur le fond,
pour le passage du
câble d'antenne
24 Fori di fissaggio del
coperchio Cover fixing holes Trous pour la fixation du
couvercle
25 Viti di fissaggio del
coperchio Cover fixing screws Vis pour la fixation du couvercle
26 Linguetta fermacavo Cable clamp tab Languette d'arrêt du
câble
27 Fori per l'inserimento
dei supporti scheda
Holes for the insertion
of P.C.B. supports
Trous pour l'insertion
des supports de carte

II
II
I
BGSM-100/120 3
BGSM-100KCA/120KCA BGSM-100KEA/120KEA
BGSM-100BA/120BA

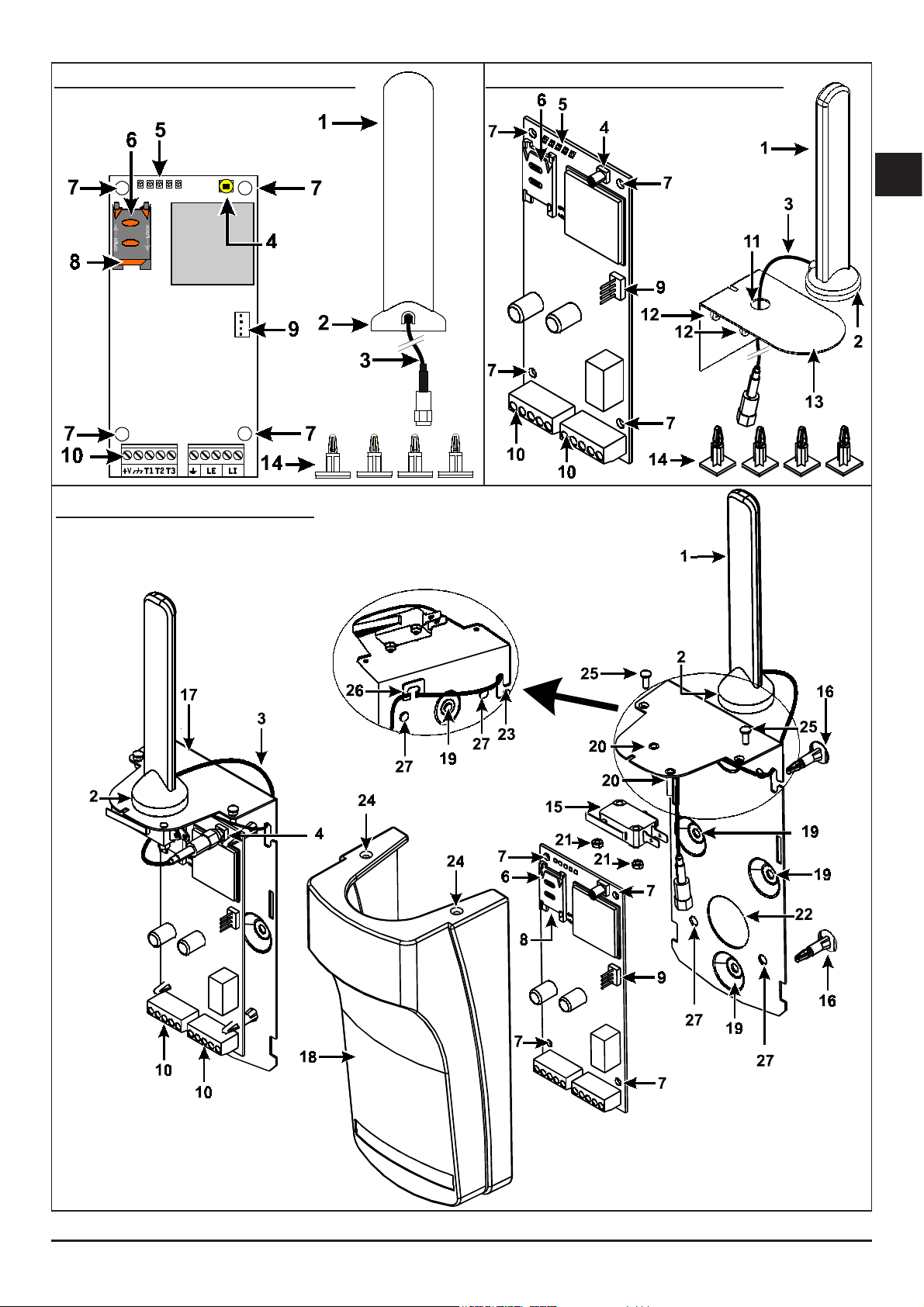

Fig. 1 - Identificazione delle parti - Parts - Composants

4Comunicatori di Allarme GSM/GPRS
Per programmare questo dispositivo utilizzare il software BGSM-120 Console ver. 2.0.1 o superiore.
Con la presente, Bentel Security dichiara che la serie
BGSM-100 eBGSM-120
è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 1999/5/CE.
Le dichiarazioni di conformità complete possono essere trovate all’indirizzo: www.bentelsecurity.com/dc.html.
L’installazione di queste apparecchiature deve essere effettuata a regola d’arte, in accordo con le norme vigenti. Queste apparecchiature sono
state sviluppate secondo criteri di qualità, affidabilità e prestazioni adottati dalla Bentel Security srl. Si raccomanda di verificare il corretto
funzionamento del sistema almeno una volta al mese. Le procedure per il collaudo dipendono dalla configurazione del sistema. Chiedere
all’installatore del sistema le procedure da seguire. Bentel Security srl declina ogni responsabilità nel caso in cui le apparecchiature vengano
manomesse da personale non autorizzato. Il contenuto di questo manuale può essere soggetto a modifiche senza preavviso e non rappresenta un impegno
da parte della BENTEL SECURITY srl.
INDICE
INTRODUZIONE............................................................5
Caratteristiche Generali ........................................................... 5
Caratteristiche Tecniche .......................................................... 5
Descrizione Generale .............................................................. 6
IDENTIFICAZIONE DELLE PARTI.............................6
INSTALLAZIONE...........................................................6
BGSM-100KCA,BGSM-100KEAoBGSM-120KCA,BGSM-120KEA . 6
BGSM-100BA o BGSM-120BA ................................................. 7

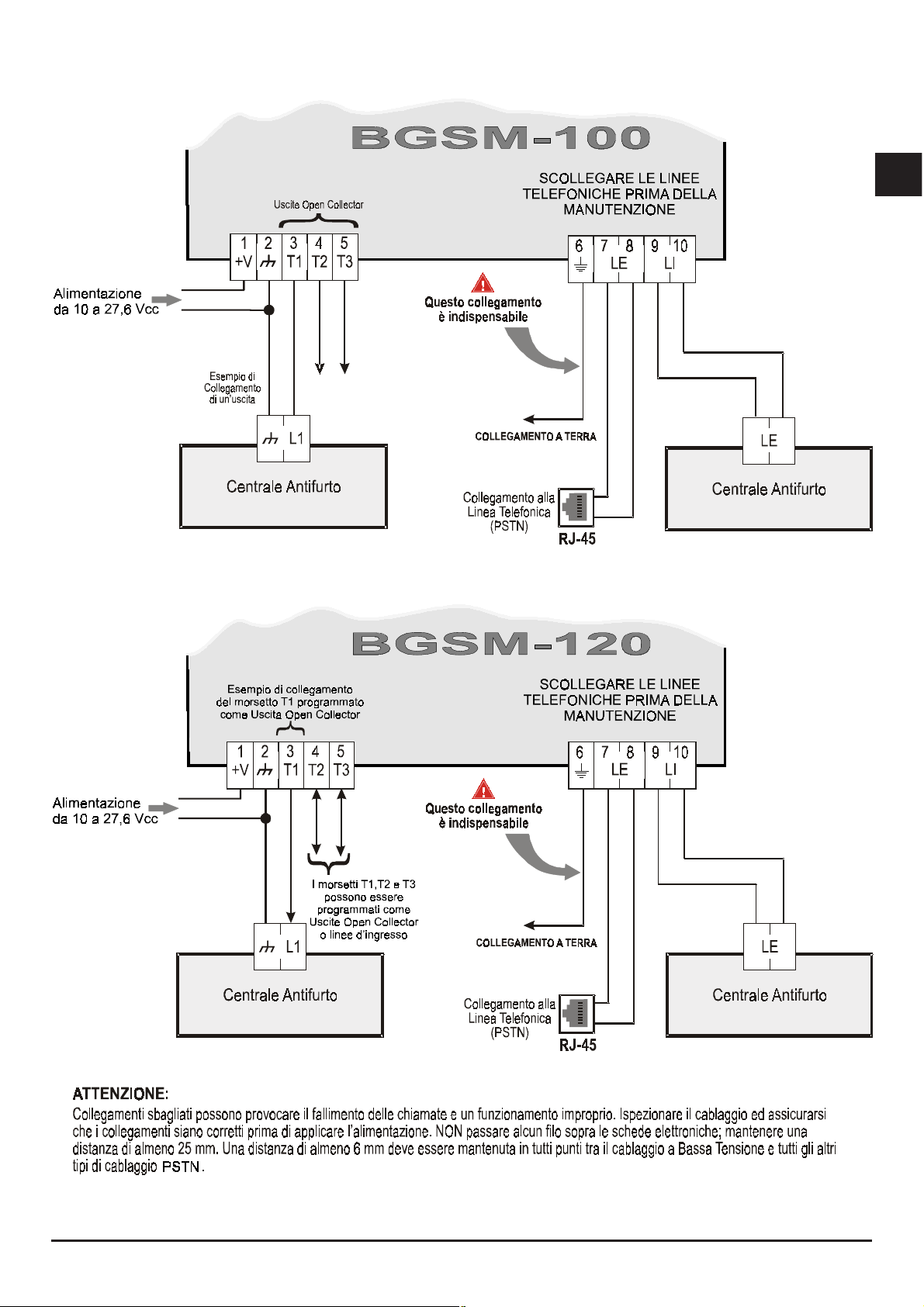

COLLEGAMENTI...........................................................8

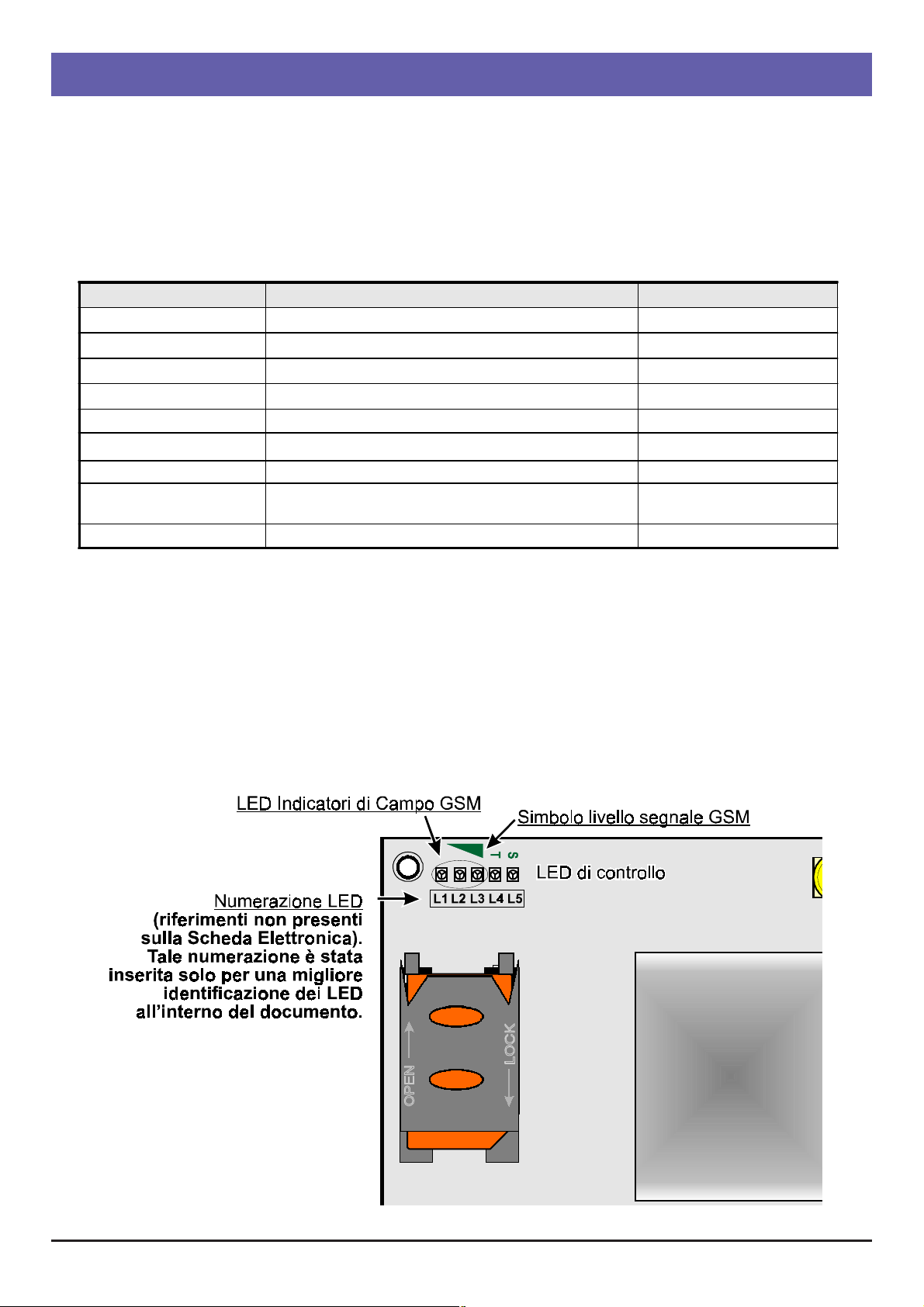

LED DI CONTROLLO................................................ 10
MODALITÀ DI FUNZIONAMENTO......................... 11
Ripristino Programmazione di Fabbrica ................................... 11
Canale Predefinito PSTN ........................................................ 11
Canale Predefinito GSM ......................................................... 11
Sequenza Trasmissione Contact ID su GPRS ......................... 11
Avvisatore SMS (solo per la serie BGSM-120) ......................... 12
Avvisatore Vocale (solo per la serie BGSM-120) ..................... 12
Gestione delle Priorità (solo per la serie BGSM-120) ...............13
Priorità alla Linea Telefonica Simulata ............................................ 13
Priorità Avvisatore SMS .................................................................... 13
Priorità degli Eventi dell’Avvisatore .................................................. 13
Controllo credito residuo (solo per la serie BGSM-120) ............ 14
(PTM) Controllo delle comunicazioni con la centrale ...............14
ATTIVAZIONE DELLE USCITE ................................ 14
Attivazione e disattivazione delle Uscite in automatico ........... 14
Attivazione e disattivazione delle Uscite da remoto (per la serie
BGSM-100) ....................................................................14
Uscita Monostabile .......................................................................... 14
Attivazione e Disattivazione delle Uscite da remoto (per la serie
BGSM-120) ....................................................................15
Uscite Bistabili .................................................................................. 15
Uscite Monostabili ............................................................................ 15
PROGRAMMAZIONE REMOTA (PER LA SERIE
BGSM-120)........................................................... 16
Modifica del Codice Utente .....................................................16
Servizio Web ..........................................................................16
Modifica del Codice Installatore ..................................................... 16
Controllo del credito residuo .................................................... 16
PROGRAMMAZIONE DA PC .................................. 17
Leggere la Programmazione .......................................................... 17
Inviare la Programmazione ............................................................. 17
Operazioni preliminari ...................................................................... 17
Rubrica Telefonica ..................................................................18
Opzioni .................................................................................. 19
Opzioni di Composizione ................................................................. 19
Priorità Evento (solo per la serie BGSM-120) ................................. 19
Codici (solo per la serie BGSM-120) ............................................... 19
Generico .......................................................................................... 19
Sistema (solo per la serie BGSM-120) ............................................ 20
Controllo Credito Residuo (solo per la serie BGSM-120) ........... 20
Uscite (solo per la serie BGSM-100) ............................................... 20
Canale Primario ............................................................................... 20
GPRS ..................................................................................... 20
Nome Punto di Accesso (APN) 1 e Nome Punto di Accesso (APN) 2 .. 21
Indirizzo IP ricevitore principale, Porta Locale 1 e Porta Allarme 1 ..... 21
Indirizzo IP ricevitore di riserva, Porta Locale 2 e Porta Allarme 2 ...... 21
Nome utente e Password APN1, Nome utente e Password APN2 ... 21
Numeri di telefono da decodificare ................................................ 21
DNIS ................................................................................................ 21
Codice cliente .................................................................................. 21
Abilita Supervisione ......................................................................... 21
Tempo Supervisione (sec) ............................................................... 21
Servizio Web (solo per la serie BGSM-120) .................................... 21
Stato .......................................................................................22
Sezione Stato .................................................................................. 22
PTM .......................................................................................22
Ingressi/Uscite (solo per la serie BGSM-120) ........................... 22
Avvisatore Vocale (solo per la serie BGSM-120) .....................23
Messaggio Vocale Periodico ........................................................... 24
Modalità servizio locale .................................................................... 24
Avvisatore SMS (solo per la serie BGSM-120) ......................... 24
SMS Periodico .................................................................................. 25
Messaggio Vocale (solo per la serie BGSM-120) .....................25
Registrazione dei Messaggi Vocali da locale ................................. 25
Riproduzione dei Messaggi Vocali da locale ................................. 26

II
II
I
BGSM-100/120 5
INTRODUZIONE
I dispositivi della serie BGSM-100 e BGSM-120 sono dei comunicatori GSM che in mancanza di linea PSTN inviano allarmi
vocali e digitali, tramite GPRS, ai ricevitori System III o System II. Per ciascuna serie sono disponibili tre versioni:
—BGSM-100KCA eBGSM120KCA kit comprensivo di scheda comunicatore GSM/GPRS e antenna con cavo da 25 cm;
—BGSM-100KEA e BGSM120KEA kit comprensivo di scheda comunicatore GSM/GPRS, antenna con cavo da 2 m e staffa metallica;
—BGSM-100BA e BGSM120BA kit comprensivo di scheda comunicatore GSM/GPRS, antenna con cavo da 25 cm e contenitore.
Le informazioni che riguardano una specifica versione saranno evidenziate facendo riferimento al codice corrispondente. Il
termine “Comunicatore” sarà utilizzato per descrivere le funzioni comuni alle diverse versioni. Questo manuale fornisce le
istruzioni per la programmazione e l’uso del Comunicatore. Per particolari esigenze di installazione sono disponibili l’antenna
remota da esterno ANT-EU e l’antenna magnetica con cavo da 25 cm BGSM-100CA o BGSM-120CA.
,,
,,
,Questo Comunicatore deve essere installato solo da Personale Qualificato (una Persona Qualificata ha la
preparazione tecnica appropriata e l'esperienza necessaria per essere consapevole, dei pericoli ai quali può
essere esposta durante lo svolgimento di un lavoro, e delle misure per minimizzare i rischi per se stessa
e per le altre persone). Questo Comunicatore deve essere installato e usato solo in ambienti con Grado di
Inquinamento massimo 2, Categoria di Sovratensioni II, in luoghi non pericolosi, al chiuso. Queste
istruzioni devono essere usate insieme al manuale di installazione della centrale. Tutte le istruzioni presenti
in questo manuale devono essere osservate.
Caratteristiche Generali
Caratteristiche Tecniche
La tensione di alimentazione per questo Comunicatore è fornita dalla Centrale oppure da un alimentatore stabilizzato ADP1512 (non fornito).
Fornisce una linea PSTN simulata
Rilevamento assenza linea PSTN e commutazione au-
tomatica su Rete GSM
Gestione e segnalazione delle telefonate in entrata ed in uscita
Indicatore di intensità del campo GSM
3 Morsetti programmabili come Uscite Open-Collector o
come Linee d’Ingresso (solo per la serie BGSM-120)
Protezione da sovratensioni sulla linea telefonica
PGSM Quad-Band
Antenna con base magnetica
Avvisatore SMS (solo per la serie BGSM-120)
Avvisatore Vocale (solo per la serie BGSM-120)
Decodifica del Protocollo Contact ID ed invio dei dati via GPRS
Comunicazione GPRS/Internet con ricevitori Sur-Gard
System III / II
Opzioni programmabili da PC
11 Messaggi SMS, ognuno con lunghezza massima di
100 caratteri (2 per ogni Linea di Ingresso più 4 per le
Segnalazioni di Stato e 1 Periodico), solo per la serie
BGSM-120
8 numeri telefonici (max. 16 cifre) programmabili per
l’Avvisatore SMS (solo per la serie BGSM-120)
4 numeri telefonici programmabili per l’Avvisatore
Contact ID su GPRS
Fino a 100 numeri telefonici (max.16 cifre) programmabili
per l’attivazione da remoto dell’Uscita OC
Attivazione delle uscite da remoto mediante riconosci-
mento del chiamante, e/o l’invio di SMS (invio di SMS
solo per la serie BGSM-120)
Controllo credito residuo delle SIM-CARD prepagate
(solo per la serie BGSM-120)
(PTM) monitoraggio delle comunicazioni con la centrale
Versione BGSM-100KCA, BGSM-100KEA, BGSM-100BA
BGSM-120KCA, BGSM-120KEA, BGSM-120BA
Tensione di alimentazione da 10 a 27,6 Vcc
Corrente a riposo 100 mA massimo (escluse le uscite) a 13,8 Vcc
Corrente in allarme (trasmissione) 200 mA massimo (escluse le uscite) a 13,8 Vcc
Uscite OC 3 open collector, da 100 mA
Frequenza di funzionamento 900/1800 MHz oppure 850/1900 MHz
Massima resistenza in serie per linea dei
dispositivi collegati ai morsetti LI 1 Kohm
Numero massimo di dispositivi collegabili in
parallelo ai morsetti LI 2
Temperatura di funzionamento 5 ÷ 40 °C
Dimensioni scheda 60,45 x 142 mm
Peso scheda 77 gr

6Comunicatori di Allarme GSM/GPRS
Descrizione Generale
Il Comunicatore può comunicare con le Centrali di Vigilanza e, solo per la serie BGSM-120, inviare messaggi sia SMS
che vocali; inoltre, può simulare la linea telefonica PSTN in caso di guasto (mancanza della linea telefonica) o sostituirsi
completamente ad essa in quelle aree raggiunte dal servizio GSM e nelle quali la linea telefonica PSTN non è disponibile.
È in grado di comunicare eventi di allarme tramite la rete GPRS, consentendo una comunicazione affidabile e veloce con centrali
di vigilanza dotate di un ricevitore Sur-Gard System III o System II. Le prestazioni di questo Comunicatore dipendono
fortemente dalla copertura della rete GSM, quindi, esso non dovrebbe essere installato prima di aver eseguito una prova
di posizionamento dell’antenna per determinare il luogo migliore di ricezione (almeno 1 LED verde deve essere acceso).
I Comunicatori della serie BGSM-100 sono dotati di 3 uscite di cui 1 può essere attivata/disattivata da remoto mentre le
altre 2 usate per segnalazioni di: problema su linea telefonica PSTN; problema su rete GSM.
I Comunicatori della serie BGSM-120 sono dotati invece di 3 morsetti programmabili come:
– Uscite (impostazione di fabbrica) che possono essere attivate/disattivate da remoto o usate per le segnalazioni di stato:
problema su linea telefonica PSTN; problema su rete GSM.
– Linee d’Ingresso per l’attivazione dell’Avvisatore Vocale e dell’Avvisatore SMS che possono essere utilizzati anche per
inviare segnalazioni di stato.
A causa delle caratteristiche della rete GSM, questo Comunicatore deve essere usato esclusivamente per gli scopi
previsti, e NON può essere usato come modem per la trasmissione di fax e dati o per operazioni di Teleassistenza.
IDENTIFICAZIONE DELLE PARTI
I numeri fra parentesi quadre []in questo manuale, fanno riferimento alle parti principali di questo Comunicatore mostrate in Figura 1.
INSTALLAZIONE
,,
,,
,NON passare alcun filo sopra la scheda elettronica.
,,
,,
,Questo Comunicatore deve essere installato solo da PERSONALE QUALIFICATO, al chiuso in un luogo sicuro
e asciutto, lontano da apparecchi radio-trasmittenti.
,,
,,
,Scegliere la posizione di installazione di questo Comunicatore per garantire una buona copertura del segnale GSM.
BGSM-100KCA, BGSM-100KEA o BGSM-120KCA,
BGSM-120KEA
,,
,,
,Questo Comunicatore è composto da una scheda destinata ad essere posizionata all'interno di una centrale
antifurto, preferibilmente con contenitore metallico, e da un'antenna che si collega alla scheda tramite cavo
coassiale. Durante il normale funzionamento questi elementi (scheda, antenna e cavo) possono essere fonte
di campi elettromagnetici irradiati e, se nelle vicinanze sono presenti dispositvi elettronici non sufficiente-
mente immuni a tali campi, possono verificarsi interazioni indesiderate. A tale scopo si consiglia di
posizionare la scheda il più lontano possibile da tali dispositivi elettronici suscettibili e l'antenna sulla
superficie esterna del contenitore metallico o lontana da esso tramite l'apposita staffa. Per il cavo coassiale
di collegamento si consiglia di lasciare all'interno del contenitore metallico della centrale la lunghezza
minima necessaria e di sistemare l'eventuale eccedenza all'esterno del contenitore metallico.
1. Svitare le viti e rimuovere il coperchio della centrale.
2. Individuare all’interno del contenitore metallico della centrale un’area in grado di ospitare la scheda, incluso il cablaggio.
3. Posizionare i 4 supporti plastici adesivi [14] sul fondo del contenitore metallico, quindi inserire i fori [7] presenti sulla
Scheda Elettronica nei supporti plastici adesivi, come mostrato in Figura 2.
4. Montare l’antenna [1] all’esterno del contenitore.
4a. Posizionare l’antenna con il cavo da 25 cm o l’antenna con il cavo da 2 m [1] sopra il contenitore metallico (Fig.2) in maniera che
la base magnetica [2] aderisca con la superficie. Passare il cavetto dell’antenna attraverso un’apertura per il passaggio cavi.
Per la versione BGSM-100KEA o BGSM-120KEA è possibile utilizzare la staffa metallica [13], vedere la Fig.2a. Fissare
la staffa metallica [13] utilizzando i fori [12] su di un supporto adeguato. Posizionare l’antenna con il cavo da 2 metri [1]
sopra la staffa metallica [13] (Fig.2a), in maniera che la base magnetica [2] aderisca con la superficie. Passare il cavetto
dell’antenna attraverso il foro [11] della staffa metallica [13].

II
II
I
BGSM-100/120 7
5. Collegare il cavetto [3] al connettore per antenna GSM [4].
6. Eseguire i collegamenti sulle morsettiere [10].
7. Inserire la SIM-CARD [8] nel porta-SIM [6], come indicato dalla freccia, con i contatti verso il basso (vedere la Figura 1).
!!
!!
!Il PIN della SIM-CARD deve essere disabilitato prima del suo inserimento nel Comunicatore.
8. Controllare all’accensione che tutti i LED verdi lampeggino, in questo stato il dispositivo si trova nella fase di inizializzazione.
9. Controllare l’intensità del segnale:
– assicurarsi che almeno un LED verde si accenda; tutti i LED verdi accesi indicano una copertura ottimale;
– se i LED verdi sono spenti, l’intensità del segnale NON è sufficiente; cambiare la posizione dell’antenna fino a
quando non si ottiene un’intensità accettabile, almeno un LED verde acceso.
10. Chiudere il coperchio della Centrale.
,,
,,
,Collegare l’alimentazione e i circuiti telefonici solo dopo che il Comunicatore è stato fissato ed è stato
collegato al circuito di terra dell’edificio.
!!
!!
!Prima di inserire o rimuovere la SIM CARD, assicurarsi che il Comunicatore NON sia alimentato.
ANT-EUAntennaremota
Per il montaggio dell’antenna remota ANT-EU da esterno fare riferimento alle istruzioni fornite con il prodotto. L’ANT-EU è utile
per fornire al Comunicatore un campo GSM di maggiore intensità.
BGSM-100BA o BGSM-120BA
Vedere figura 1.
1. Segnare la posizione dei fori [19] per il fissaggio a muro del fondo metallico [17].
2. Praticare sul muro i fori nei punti segnati.
3. Inserire i 4 supporti scheda [16] nei fori sul fondo metallico [27].
4. Passare i cavi per i collegamenti attraverso l’apertura sul fondo [22].
5. Fissare il fondo metallico al muro tramite i tasselli (non forniti).
!!
!!
!Fare attenzione a non dan-
neggiare fili o tubazioni
sottotraccia.
Fig. 2 - Montaggio scheda all’interno della centrale

8Comunicatori di Allarme GSM/GPRS
6. Posizionare la Scheda Elettronica sui Supporti [16] e spingerla verso il fondo fino a bloccarla in posizione, come mostrato in Figura 1.
7. Collegare il cavo dell’antenna [3] al connettore sulla Scheda Elettronica [4].
8. Passare il cavo dell’antenna [3] sotto la linguetta fermacavo [26], quindi attraverso l’apertura [23].
9. Posizionare l’antenna [1] sul lato superiore del fondo in maniera che la base magnetica [2] aderisca con la superficie.
,,
,,
,L'antenna può essere posizionata sul lato superiore del fondo, nel punto più adatto a ricevere il segnale GSM.
10. Se necessario montare il Deviatore Antisabotaggio MAXIASNC [15] (opzionale) sui perni come mostrato in Figura 1.
,,
,,
,La levetta del Deviatore deve essere orientata come mostrato in Figura 1 altrimenti il dispositivo non
funziona correttamente.
11. Eseguire i collegamenti sulla morsettiera [10] come descritto nel par. "Collegamenti" e, se necessario, il collegamento
del Deviatore Antisabotaggio.
,,
,,
,Il deviatore antisabotaggio và collegato alla linea antisabotaggio o ad una zona appropriata della centrale.
Leggere le istruzioni della centrale per maggiori informazioni.
12. Inserire la SIM-CARD [8] nel porta-SIM [6] come indicato dalla freccia, con i contatti verso il basso (vedere la Figura 1).
!!
!!
!Il PIN della SIM CARD deve essere disabilitato prima del suo inserimento nel Comunicatore.
13. Controllare all’accensione che tutti i LED verdi lampeggino, in questo stato il Comunicatore si trova nella fase di inizializzazione.
14. Controllare l’intensità del segnale:
– assicurarsi che almeno un LED verde si accenda; tutti i LED verdi accesi indicano una copertura ottimale;
– se i LED verdi sono spenti, l’intensità del segnale NON è sufficiente; per un’intensità accettabile, almeno un LED
verde deve essere acceso.
15. Chiudere il Comunicatore: agganciare il lato inferiore del Coperchio [18] al Fondo [17] quindi premere sul lato superiore
del Fondo per chiudere il Coperchio; bloccare il Coperchio tramite le viti [25].
,,
,,
,Collegare l’alimentazione e i circuiti telefonici solo dopo che il Comunicatore è stato fissato ed è stato
collegato al circuito di terra dell’edificio.
!!
!!
!Prima di inserire o rimuovere la SIM-CARD, assicurarsi che il Comunicatore NON sia alimentato.
COLLEGAMENTI
In questo capitolo sono descritti i morsetti del Comunicatore. In Figura 3 è riportato un esempio di collegamento.
!!
!!
!La corrente degli Open Collector non può eccedere i 100 mA. Nel caso sia necessario commutare carichi
maggiori utilizzare dei relè o le nostre schede relè BRM04/12 (12 Vcc) e BRM04/24 (24 Vcc).
N. Morsetti Versione
BGSM-100KCA ,BGSM-100KEA, BGSM-100BA BGSM-120KCA, BGSM-120KEA, BGSM-120BA
1+V
Alimentazione fornita dalla centrale o dall’alimentatore esterno, ADP1512 (opzionale), da 10 a 27,6 Vcc, assicurars
i
che sia protetta e limitata in corrente: sorgente con potenza limitata (LPS) in accordo alla normativa EN 60950-1:2006
.

Per collegare l’alimentazione utilizzare cavi di lunghezza massima 2 metri e 0,75 mm² di sezione. Per cavi d
i
lunghezza inferiore utilizzare sezioni adeguate.
2

Massa: negativo dell’alimentazione e morsetto comune per le Uscite Open Collector.
3T1
Uscite Open-Collector: queste uscite sono attivate dagli
eventi guasto sulla linea PSTN o sulla rete GSM.
Morsetti Programmabili: questi morsetti possono essere
programmati come;
– Uscite Open-Collector (impostazione di fabbrica): queste
uscite possono essere attivate dagli eventi programmati
(Attivazione Automatica), oppure sia tramite comando su
messaggio SMS che tramite riconoscimento del chiamante
(Attivazione daRemoto); leggere il paragrafo “Attivazionedell
e
Uscite” per maggiori informazioni. La corrente massima
prelevabile da ciascuna Uscita OC è 100 mA.
– Linee d’Ingresso: questi ingressi quando ricevono dei
Segnali di Allarme possono attivare le funzioni di Avvisatore
SMS e di Avvisatore Telefonico (leggere i paragrafi
“Avvisatore SMS” e “Avvisatore Vocale”).
4T2
5T3
Uscita Open-Collector Programmabile: questa uscita può
essere attivata dall’evento riconoscimento del chiamante. La
corrente massima prelevabile da ciascuna Uscita OC è 100
mA.
6

Terra: questo morsetto deve essere collegato alla Terra dell'impianto elettrico per proteggere il dispositivo dalle
sovratensioni sulla linea telefonica e per soddisfare i requisiti di sicurezza.
7LE Linea Telefonica Esterna: questi morsetti possono essere collegati alla linea telefonica PSTN.
8
9LI Linea Telefonica Interna: questi morsetti vanno collegati alla centrale o altro terminale di comunicazione.
10

II
II
I
BGSM-100/120 9
Fig. 3 - Esempio di collegamento per la serie BGSM-100 e BGSM-120

10 Comunicatori di Allarme GSM/GPRS
LED DI CONTROLLO
Sulla scheda ci sono 5 LED (vedere la Figura 4); tre LED verdi (L1, L2 e L3), un LED giallo (L4), un LED rosso (L5), che
segnalano la connessione, la trasmissione, le condizioni di malfunzionamento e, solo per la serie BGSM-120 (vedere la
tabella 2), lo stato del Comunicatore.
,,
,,
,Durante l’inizializzazione e durante la fase di programmazione, i LED lampeggiano.
ROSSO — LED normalmente spento. Segnala una condizione di malfunzionamento, lampeggiando in caso di guasto.Questo
Comunicatore controlla la presenza di alcuni guasti nell’ordine elencato di seguito. Verrà indicato lo stato di malfunzionamento
più importante, con il corrispondente numero di lampeggi del LED ROSSO (L5) (vedere sotto per numero lampeggi e
priorità di segnalazione malfunzionamenti).
GIALLO — Se acceso indica che l’Interfaccia ha commutato sulla Rete GSM a causa di anomalie sulla Linea Telefonica
PSTN o non presenza della stessa. Se lampeggia lentamente, indica chiamata in corso su rete GSM (sia in entrata
che in uscita). Se acceso fisso insieme al LED rosso indica caricamento dati di fabbrica in corso.
VERDE — I tre LED verdi (L1, L2 e L3) segnalano l’intensità di campo GSM e lo stato (tabella 2), come visibile in Figura 4:
Il primo LED (L1, vicino il foro di fissaggio) se è spento indica che la Rete GSM NON è disponibile. Se questo LED è
acceso, il livello del segnale GSM è basso ma sufficente per effettuare le chiamate vocali;
Il secondo LED (L2), se acceso indica una buona intensità di campo GSM: questo LED si accende solo quando il primo
LED VERDE è acceso;
Il terzo LED (L3), se acceso indica un’ottima intensità di campo GSM: si accende solo quando il primo ed il secondo
LED sono accesi.
Priorità Segnalazione Tipo Malfunzionamento Lampeggi LED Rosso
1 (ALTA) Problema Firmware (firmware non corretto) 1
2Problema alimentazione 2
3Problema modulo GSM 3
4Problema SIM 4
5Problema di campo GSM 5
6Problema GPRS 6
7Ricevitore non disponibile 7
8 (BASSA) Ricevitore di supervisione assente
(ricevitore 1) 8
Nessun Guasto Spento
Fig. 4 - LED di controllo

II
II
I
BGSM-100/120 11
MODALITÀ DI FUNZIONAMENTO
Questo Comunicatore ha la possibilità di scegliere il “Canale Predefinito” di comunicazione. Fornisce la tensione di linea e di
squillo per le chiamate in arrivo e decodifica la Selezione Multifrequenza (DTMF). La Simulazione della Linea Telefonica PSTN
fornisce alla centrale antifurto o altro terminale di comunicazione di una linea di riserva in caso di guasto sulla PSTN. La
commutazione tra PSTN e GSM, o viceversa, NON avviene durante le telefonate in uscita. La Priorità di Funzionamento (da
selezionare durante la fase di programmazione) determina come questo Comunicatore gestice le comunicazioni (SMS e vocali solo
per la serie BGSM-120) e le chiamate dei dispositivi telefonici collegati ai morsetti LI (ad esempio una centrale antifurto).
,,
,,
,NON è in grado di decodificare la Selezione ad Impulsi (Decadica).
,,
,,
,Per prevenire un uso indesiderato della linea simulata via GSM, il dispositivo durante le chiamate vocali genera un
doppio beep di segnalazione. Il primo doppio beep è generato dopo 5 minuti i successivi ad intervalli di 30 secondi.
Ripristino Programmazione di Fabbrica
Per ripristinare la programmazione di fabbrica del Comunicatore, eseguire i passi successivi:
1. Togliere l’alimentazione al Comunicatore.
2. Tenendo cortocircuitati, ad esempio con delle pinzette, i piedini 1 e 4 del connettore [9] (fig. 5 a pag. 17), ripristinare l’alimentazione.
3. I 5 LED (L1, L2, L3, L4 e L5) si accendono per qualche istante (meno di 1 secondo).
4. Appena il corto viene rilevato i 3 LED verdi (L1, L2, L3) si spengono mentre i LED giallo e rosso (L4, L5) rimangono accesi
(qualche secondo) per segnalare che è in corso il ripristino delle programmazioni di fabbrica.
5. All’accensione dei LED giallo e rosso (L4, L5) rimuovere il cortocircuito dai piedini 1 e 4 del connettore [9] (fig. 5 a pag. 17).
6. Terminata la procedura i 3 LED verdi lampeggiano per segnalare che il Comunicatore è in fase di inizializzazione.
Canale Predefinito PSTN
Se la tensione sui morsetti della Linea Telefonica PSTN (LE) scende sotto i 3 Vcc per un tempo compreso tra 10 e 3600 secondi
(valore programmabile) i dispositivi telefonici collegati ai morsetti LI vengono commutati sulla Rete GSM. Al ripristino della
Linea Telefonica PSTN, esso commuta, nuovamente dopo un tempo programmabile, sulla Linea Telefonica PSTN.
Canale Predefinito GSM
Fornisce ai dispositivi collegati ai morsetti LI la linea simulata se è presente la copertura GSM. In caso di mancanza di campo
GSM, commuta sulla Linea Telefonica PSTN.
Sequenza Trasmissione Contact ID su GPRS
Il Comunicatore, nel caso in cui sono stati inseriti dei numeri di telefono sulla pagina Gprs->Numeri di Telefono da
decodificare tramite il software BGSM-120 Console, indirizza le chiamate a tali numerazioni su linea GPRS.
Quando si verifica un evento, la centrale antifurto prende la linea telefonica.
Viene simulato il tono di chiamata.
La centrale antifurto compone il numero della Centrale di Vigilanza. Assicurarsi che la centrale antifurto inserisca una
pausa di almeno 1 secondo oppure che verifichi la presenza del Tono di Chiamata, prima di comporre il numero.
Questo Dispositivo invia il doppio tono di handshake richiesto per il Contact ID.
Dopo aver ricevuto l’handshake, la centrale antifurto trasmette gli eventi di allarme in formato DTMF.
Il Comunicatore decodifica e trasforma le cifre DTMF in pacchetti e l’invia al ricevitore della Centrale di Vigilanza tramite la rete GPRS.
Il ricevitore riconosce l’evento e invia il comando a questo Comunicatore che genera il corrispondente segnale di kiss-off alla centrale.
Dopo che questo Comunicatore ha generato il segnale di kiss-off, se non ci sono altri eventi che devono essere inviati,
la centrale antifurto riaggancia, altrimenti essa può inviare l’evento successivo.
Tabella 2 - Segnalazioni sullo stato del Comunicatore per la serie BGSM-120 tramite il lampeggio dei LED Verdi (L1,L2,L3)
Segnalazioni sullo stato del Comunicatore per la serie BGSM-120
Lampeggi LED Verdi
(500ms ON/OFF) Significato della segnalazione
L1 Trasmissione messaggio vocale in corso
L1+L2 Modalità di servizio; lampeggiano fino all'uscità dalla modalità
L1+L2+L3 Il Comunicatore è in fase di inizializzazione; lampeggiano fino
alla ricezione di un segnale GSM

12 Comunicatori di Allarme GSM/GPRS
Avvisatore SMS (solo per la serie BGSM-120)
Nella modalità di funzionamento come Avvisatore SMS sono chiamati uno o più numeri telefonici (i primi 8 numeri telefonici della
rubrica) ai quali inviare i Messaggi SMS programmati in precedenza associati ai seguenti eventi, (vedere la tabella seguente):
Segnali di Allarme che dovessero presentarsi su una o più delle 3 Linee d’Ingresso Programmabili. Si tenga presente che
per ognuna delle 3 Linee di Ingresso del dispositivo è possibile programmare 2 Messaggi SMS: quello di Attivazione e
quello di Ripristino.
Test Linea PSTN. È possibile programmare 2 SMS: quello di mancanza Linea PSTN e quello di Ripristino.
Test tensione di Alimentazione. È possibile programmare 2 SMS: uno che segnala problemi alla tensione di Alimentazio-
ne e uno di Ripristino.
Invio SMS Periodico con un periodo programmabile da 1 ora a 1 anno.
,,
,,
,L’invio di un Messaggio SMS avviene quando si verifica uno degli eventi appena descritti per il quale è stato
programmato un messaggio SMS ed almeno un numero telefonico.
Avvisatore Vocale (solo per la serie BGSM-120)
Nella modalità di funzionamento come Avvisatore Vocale sono chiamati uno o più numeri telefonici (i primi 8 numeri telefonici
della rubrica) ai quali inviare un messaggio vocale preregistrato. Si possono registrare fino a 8 messaggi della durata massima
di 16 secondi ciascuno. Ogni messaggio è registrato su memorie a stato solido, eliminando in tal modo tutti i problemi connessi
all’uso del nastro magnetico, quali: deterioramento della qualità del messaggio col passare del tempo; blocco della meccanica
dopo lunghi periodi di inattività; ecc... I messaggi sono associati ai seguenti eventi (vedere la tabella seguente):
NDescrizione Evento
Numeri di telefono programmati
(primi 8 numeri della rubrica) Mess. #1 Mess. #2 Mess. #3
1 2 3 4 5 6 7 8
1 Attivazione Ingresso 1 
2 Ripristino Ingresso 1 
Messaggio
Vocale 1
Messaggio
Vocale 2
3 Attivazione Ingresso 2 
4 Ripristino Ingresso 2 
Messaggio
Vocale 2
5 Attivazione Ingresso 3 
6 Ripristino Ingresso 3 
7 Evento Guasto PSTN 
8 Ripristino Guasto PSTN 
9 Evento Guasto Alimentazione 
10 Ripristino Guasto Alimentazione 
11 Chiamata Periodica 
 Evento Disabilitato sul numero di telefono
 Evento Abilitato sul numero di telefono
NDescrizione Evento
Numeri di telefono programmati
(primi 8 numeri della rubrica) Messaggio SMS
1 2 3 4 5 6 7 8
1 Attivazione Ingresso 1  *Stringa SMS
2 Ripristino Ingresso 1  *Stringa SMS
3 Attivazione Ingresso 2  *Stringa SMS
4 Ripristino Ingresso 2  *Stringa SMS
5 Attivazione Ingresso 3  *Stringa SMS
6 Ripristino Ingresso 3  *Stringa SMS
7 Evento Guasto PSTN 
8 Ripristino Guasto PSTN  *Stringa SMS
9 Evento Guasto Alimentazione 
10 Ripristino Guasto Alimentazione  *Stringa SMS
11 SMS Periodico  *Stringa SMS
 Evento Disabilitato sul numero di telefono
 Evento Abilitato sul numero di telefono
* La stringa dell'SMS può avere una lunghezza massima di 100 caratteri

II
II
I
BGSM-100/120 13
Segnali di Allarme che dovessero presentarsi su una o più delle 3 Linee d’Ingresso Programmabili. Si tenga presente che per
ognuna delle 3 Linee di Ingresso del dispositivo è possibile registrare 2 Messaggi Vocali: quello di Attivazione e quello di Ripristino.
Test Linea PSTN. È possibile registrare 2 Messaggi Vocali: quello di mancanza Linea PSTN e quello di Ripristino.
Test tensione di Alimentazione. È possibile programmare 2 Messaggi Vocali: uno che segnala problemi alla tensione di
Alimentazione e uno di Ripristino.
Invio Messaggio Vocale Periodico con un periodo programmabile da 1 ora a 1 anno.
La chiamata vocale avviene quando si verifica un evento su un canale per il quale sia stato programmato un messaggio
vocale ed almeno un numero di telefono.
In tal caso il Comunicatore esegue le fasi descritte di seguito:
1. Il Comunicatore seleziona il numero telefonico ed inoltra la chiamata sulla linea telefonica GSM.
2. Il Comunicatore verifica che il numero non sia occupato o che non ci siano problemi sulla rete GSM affinchè si possa
procedere con la fase successiva, altrimenti si termina la chiamata e si ritenta di nuovo dalla Fase 1 per un massimo di
8 volte (secondo il valore programmato) oltre le quali il ciclo di chiamate si considera terminato.Se il Canale di Allarme è
stato programmato per chiamare più numeri telefonici, questi verranno chiamati in sequenza. Così facendo, ad esempio,
si evita la possibilità di richiamare più volte e nell’arco di pochi secondi, un numero occupato.
3. Il Comunicatore attende fino a 60 secondi la risposta del numero chiamato. In caso di esito positivo, si passa alla Fase
4, altrimenti si termina la chiamata e si ritenta di nuovo dalla Fase 1 per un massimo di 8 volte (secondo il valore
programmato) oltre le quali il ciclo di chiamate si considera terminato.
4. Il Comunicatore riproduce il messaggio relativo al canale andato in allarme, la chiamata si considera terminata solo dopo la
pressione del tasto (se programmato) sul telefono che ha ricevuto il messaggio. In ogni caso la chiamata si considera
andata a buon fine dopo che il messaggio è stato ripetuto per un massimo di 8 volte (secondo il valore programmato).
Se all’atto della selezione si sono verificati più eventi che determinano l’invio di diversi messaggi allo stesso numero telefonico,
tali messaggi vengono riprodotti (ciascuno sempre per un massimo di 8 volte, secondo il valore programmato) in sequenza
durante la stessa telefonata evitando di chiamare più volte lo stesso numero. Se al termine del ciclo di chiamate, la Linea che
ha provocato l’attivazione del Comunicatore è ancora in allarme, la procedura appena descritta non verrà eseguita di nuovo.
È necessario, infatti,che la linea che ha provocato un ciclo di chiamata torni a riposo prima di attivarne uno nuovo.
Gestione delle Priorità (solo per la serie BGSM-120)
Il Comunicatore è in grado di trasmettere gli eventi di allarme ed i messaggi (SMS o vocali), alcune priorità sono programmabili
tramite il software BGSM-120 Console (vedere la parte relativa alla programmazione tramite il software BGSM-120 Console),
di seguito è rappresentata la tabella di gestione delle priorità con le impostazioni di fabbrica.
Priorità alla Linea Telefonica Simulata
Quando il dispositivo collegato ai morsetti LI chiede la linea, qualsiasi eventuale chiamata effettuata in quel momento in
modalità Avvisatore Vocale viene terminata. Sono così effettuate le chiamate richieste dal dispositivo collegato ai morsetti LI
(ad esempio, una centrale antifurto). Quando il dispositivo collegato ai morsetti LI rilascia la linea, l’Avvisatore Vocale,
tornerà ad effettuare le chiamate lasciate in sospeso e ad inviare i messaggi vocali.
Priorità Avvisatore SMS
Nel caso in cui un apparecchio collegato ai morsetti LI stia effettuando una chiamata su GSM attraverso questo Comunicatore
e sia necessario effettuare un’azione da Avvisatore SMS, la chiamata da interfaccia non sarà terminata e il messaggio SMS
sarà comunque inviato.
Priorità degli Eventi dell’Avvisatore
Tra le due modalità di Avvisatore (Vocale e SMS) non esiste una priorità, per cui gli eventuali messaggi saranno inviati in ordine cronologico.
Tabella di gestione delle priorità
Priorità
Evento Descrizione Evento Impostazioni di fabbrica
Programmabile
da software
1 (ALTA) Richiesta Linea LI (sgancio) ;Si
2 Avvisatore Vocale (messaggi vocali) Si
*3 (BASSA) Supervisione GPRS No
* L'evento di Supervisione GPRS è il più basso e non è programmabile da software

14 Comunicatori di Allarme GSM/GPRS
Controllo credito residuo (solo per la serie BGSM-120)
Se programmato tramite il software BGSM-120 Console (vedere la pagina Opzioni->Controllo Credito Residuo), è
possibile controllare il credito residuo sulla SIM CARD prepagata. Abilitando il controllo del credito residuo, viene periodica-
mente inviato al primo numero in rubrica un SMS contenente le informazioni fornite dall’operatore sul credito residuo. In
Italia è automatico il riconoscimento dell’operatore (TIM, Wind, Vodafone) e conseguentemente la procedura di richiesta del
credito residuo. Per tutti gli altri operatori che supportano la richiesta del credito residuo tramite comando di rete, è possibile
inserire la stringa di interrogazione tramite il software BGSM-120 Console.
,,
,,
,NOTA BENE - A discrezione del singolo operatore di Rete GSM, il servizio di gestione credito delle SIM
CARD prepagate può essere sospeso.
(PTM) Controllo delle comunicazioni con la centrale
Il controllo costante delle comunicazioni con la Centrale (funzione PTM) consente al Comunicatore di inviare le chiamate
tramite rete GSM nel caso che la comunicazione tra la centrale di allarme e la centrale di vigilanza non avviene con
successo sulla linea telefonica PSTN. Se programmata, (tramite il software BGSM-120 Console pagina PTM), questa
caratteristica è operativa solo quando la linea PSTN è connessa ai morsetti LE presenti.
La funzione PTM è correlata alle seguenti modalità di trasmissione dell'allarme del Comunicatore:
1. Allarme su GPRS (comunicazioni IP ricevitore).
2. Allarme su GSM (modalità voce).
ATTIVAZIONE DELLE USCITE
La serie BGSM-100 possiede 3 Uscite di tipo Open Collector (i morsetti T1, T2 e T3). La serie BGSM-120 possiede 3
morsetti ( T1, T2 e T3) che possono essere programmati come Ingressi e/o Uscite: questi morsetti sono programmati di
fabbrica come Uscite. Le Uscite Open Collector possono essere attivate in modo automatico (al verificarsi di certi eventi
preprogrammati) oppure da remoto, mediante l’invio di un SMS (invio SMS solo per la serie BGSM-120) o la ricezione di
una telefonata da un numero programmato in precedenza.
Attivazione e disattivazione delle Uscite in automatico
Le Uscite Open Collector T1, T2 e T3 di questo Comunicatore possono essere attivate in modo automatico dai seguenti eventi:
Mancanza Linea Telefonica PSTN (T1, per la serie BGSM-100).
Mancanza Rete GSM (T2, per la serie BGSM-100).
Riconoscimento del Chiamante (T3, per la serie BGSM-100).
Mancanza del messaggio di supervisione.
Fallimento della comunicazione di un evento interno.
,,
,,
,Un’Uscita OC attivata in automatico, torna a riposo quando sono rimosse tutte le cause che ne hanno
provocato l’attivazione.
Attivazione e disattivazione delle Uscite da remoto
(per la serie BGSM-100)
Le Uscite Open Collector T1 e T2 sono Bistabili mentre l’Uscita T3 è Monostabile (l’Uscita rimane attiva per il tempo di
ON, trascorso il quale torna a riposo).
Uscita Monostabile
L’uscita T3 Monostabile può essere attivata nel modo seguente:
1. Attraverso il riconoscimento del chiamante: in tal caso l’Uscita viene attivata a “costo zero” in quanto il dispositivo,
dopo aver riconosciuto il chiamante, attiva l’uscita senza rispondere alla chiamata.
Il Tempo di ON può essere impostato da 1 secondo a 86400 secondi, con passi da 1 secondo.

II
II
I
BGSM-100/120 15
Attivazione e Disattivazione delle Uscite da remoto
(per la serie BGSM-120)
,,
,,
,ATTENZIONE - Deve essere presente la connessione GSM prima che le uscite possano essere attivate/
disattivate da remoto.
Le Uscite Open Collector possono essere impostate come Bistabili (l’attivazione e la disattivazione avviene attraverso 2
comandi distinti) oppure come Monostabili (l’Uscita rimane attiva per il Tempo di ON, trascorso il quale torna a riposo).
Inoltre, ogni uscita può essere programmata per fornire un segnale di conferma (un SMS precedentemente programmato se
l’attivazione/disattivazione dell’uscita viene fatta tramite SMS, oppure uno squillo di conferma se l’attivazione/disattivazione
avviene tramite il riconoscimento del chiamante).
,,
,,
,Per maggiori informazioni sui termini “Stringa di Controllo” e “Codice Utente” usati in questo paragrafo, fare
riferimento ai paragrafi “Ingressi/Uscite” e “Opzioni->Codici” del capitolo “PROGRAMMAZIONE DA PC”.
Uscite Bistabili
Le Uscite Open Collector impostate come Bistabili possono essere attivate in 2 modi:
1. Inviando un SMS formato dal Codice Utente racchiuso fra i caratteri #, dalla Stringa di Controllo (all’inizio della
Stringa di Controllo non devono esserci spazi vuoti) e dai caratteri “=ON#” secondo la seguente sintassi:
#Codice Utente#Stringa=ON# (esempio: #9876#LUCECASA=ON#)
2. Attraverso il riconoscimento del chiamante: in tal caso l’Uscita viene attivata a “costo zero” in quanto il dispositivo,
dopo aver riconosciuto il chiamante, rifiuta la chiamata e attiva l’uscita.
,,
,,
,Si consiglia di programmare il dispositivo con la Black List attivata (Opzioni->Opzioni di Composizione) e
White List disattivata (Rubrica Telefonica->White List) per quei numeri che si vogliono utilizzare per tale
funzionalità.
,,
,,
,La disattivazione di un’Uscita OC di tipo Bistabile può essere fatta SOLO attraverso l’invio di un messaggio
SMS formato dal Codice Utente racchiuso fra i caratteri #, dalla Stringa di Controllo e dai caratteri “=OFF#”
secondo la seguente sintassi:
#Codice Utente#Stringa=OFF# (esempio: #9876#LUCECASA=OFF#)
,,
,,
,Il Codice Utente impostato di fabbrica è ‘0001’ per sostituirlo vedere il paragrafo “Programmazione
remota->Modifica del Codice Utente”.
Uscite Monostabili
Le Uscite OC impostate come Monostabili possono essere attivate in 2 modi:
1. Inviando un SMS formato dal Codice Utente racchiuso fra i caratteri #, dalla Stringa di Controllo (all’inizio della
Stringa di Controllo non devono esserci spazi vuoti) e dai caratteri “=ON#”,“=ON#TonU#” oppure “=OFF#” secondo
la seguente sintassi:
#Codice Utente#Stringa=ON#
#Codice Utente#Stringa=ON#TonU#
#Codice Utente#Stringa=OFF#
Il parametro “=ON#TonU#” permette di impostare il Tempo di ON da 1 secondo a 86400 secondi, con passi da 1 secondo.
Il Tempo di ON può essere impostato anche tramite il software di programmazione del Comunicatore. La sintassi “Ton”
rappresenta il valore e “U” l’unità espressa in H(ore) M(minuti) e S(secondi), vedere gli esempi seguenti:
SMS Modo di funzionamento delle uscite
#9876#LUCECASA=ON# Attivazione Bistabile
#9876#LUCECASA=ON#3600S# Attiva per 3600 secondi
#9876#LUCECASA=ON#50M# Attiva per 50 minuti
#9876#LUCECASA=ON#3600#
Attiva come da programmazione
software, il Tempo di ON impostato
non è valido

16 Comunicatori di Allarme GSM/GPRS
,,
,,
,Per attivare l'uscita tramite SMS rispettando la programmazione togliere il parametro “TonU” lasciando i
caratteri “##”. (esempio: #9876#LUCECASA=ON##)
2. Attraverso il riconoscimento del chiamante: in tal caso l’Uscita viene attivata a “costo zero” in quanto il Comunicatore,
dopo aver riconosciuto il chiamante, rifiuta la chiamata e attiva l’uscita.
,,
,,
,Le Uscite OC di tipo Monostabile tornano a riposo dopo il Tempo di ON programmato
,,
,,
,Il Codice Utente impostato di fabbrica è ‘0001’ per sostituirlo vedere il paragrafo “Programmazione
remota->Modifica del Codice Utente”.
PROGRAMMAZIONE REMOTA (per la serie BGSM-120)
Oltre a quelle descritte nel paragrafo Attivazione e Disattivazione delle Uscite da remoto , si possono effettuare altre
operazioni da remoto tramite l’invio di opportuni messaggi SMS.
Modifica del Codice Utente
Il Codice Utente impostato di fabbrica è ‘0001’ per sostituirlo inviare un messaggio SMS formato dai caratteri “#CUC” seguiti
dal vecchio Codice Utente e dal nuovo Codice Utente racchiusi fra i caratteri *secondo la seguente sintassi:
#CUC*Codice Utente*Nuovo Codice Utente*
,,
,,
,Per la composizione del Codice Utente possono essere utilizzati solo i numeri da 0 a 9 (al massimo 4 cifre).
Servizio Web
L’abilitazione del Servizio Web può essere fatta tramite il software BGSM-120 Console (vedere il paragrafo Programmazio-
ne da PC->GPRS->Servizio Web), oppure inviando un messaggio SMS formato dai caratteri “#UWS” seguiti dal Codice
Utente e da “ON” racchiusi fra i caratteri *secondo la seguente sintassi:
#UWS*Codice Utente*ON*
Per disabilitare invece il Servizio Web inviare il seguente messaggio SMS:
2#UWS*Codice Utente*OFF*
Modifica del Codice Installatore
Il Codice Installatore (al massimo 4 caratteri numerici) è utilizzato in caso di necessità per l’accesso all’interfaccia del Servizio
Web (vedere il paragrafo Programmazione da PC->Codici->Codice Installatore). Il Codice Installatore impostato di
fabbrica è ‘0002’ per sostituirlo inviare un messaggio SMS formato dai caratteri “#CIC” seguiti dal vecchio Codice
Installatore e dal nuovo Codice Installatore racchiusi fra i caratteri *secondo la seguente sintassi:
#CIC*Codice Installatore*Nuovo Codice Installatore*
,,
,,
,Per la composizione del Codice Installatore possono essere utilizzati solo i numeri da 0 a 9 (al massimo 4 cifre).
Controllo del credito residuo
Per conoscere il credito residuo tramite un messaggio SMS si può procedere attraverso il software BGSM-120 Console
(vedere il paragrafo Programmazione da PC->Opzioni->Controllo Credito Residuo), oppure da remoto inviando un
messaggio SMS formato dai caratteri “#CCC” seguiti dal carattere *secondo la seguente sintassi:
#CCC*
,,
,,
,A discrezione del singolo operatore di Rete GSM, il servizio di gestione credito delle SIM CARD prepagate
può essere sospeso.

II
II
I
BGSM-100/120 17
PROGRAMMAZIONE DA PC
,,
,,
,Per il corretto funzionamento di questo Comunicatore, usare SIM-CARD da 32 K o superiori.
Per effettuare la Programmazione da PC è necessario il cavo PC-Link (vedere figura 5), collegato tra il connettore [9] del
Comunicatore e una porta COM del PC e l’applicazione BGSM-120 Console. Per il collegamento è possibile usare il cavo
PC-Link rappresentato in figura 5a oppure il cavo PC-Link rappresentato in figura 5b. Fare attenzione al verso di inserimento
del connettore del cavo PC-Link usato. Una volta effettuato il collegamento, selezionare la porta COM utilizzata tramite la
voce di Menù Opzioni->Porte seriali. Nel caso ci sia un problema di comunicazione controllare il collegamento e le
impostazioni della porta seriale oppure utilizzare un convertitore USB-seriale diverso.
Leggere la Programmazione
Per leggere la programmazione del Comunicatore e visualizzarla sul PC, selezionare l’icona Carica dalla scheda.
Inviare la Programmazione
Una volta effettuata la Programmazione per un nuovo cliente (oppure modificate le impostazioni di un cliente caricato in
precedenza), inviare la programmazione al Comunicatore, utilizzando l’icona Invia alla scheda.
Operazioni preliminari
All’esecuzione dell’applicazione viene presentata la finestra principale; sulla parte alta a sinistra della stessa selezionando
con un click del mouse la voce di menù Senza Nome #1, appaiono due sezioni.
Nella sezione dei parametri generali sono presenti le seguenti applicazioni:
Parametri dispositivo:in questa sezione è possibile impostare la serie del Comunicatore (BGSM-100 o
BGSM-120 ), oltre che richiamare ed aggiornare la configurazione relativa ad un cliente con la seguente procedura:
1. Cliccare con il tasto sinistro sull’applicazione.
2. Inserire o aggiornare i dati relativi al cliente e all’impianto. Confermare con il tasto.
Carica dalla scheda: selezionando questa icona i dati programmati sulla scheda sono caricati sul PC.
Invia alla scheda:selezionando questa icona i dati programmati sono inviati alla scheda.
Dati di Fabbrica: selezionando questa icona si effettua il ripristino delle impostazioni iniziali.
Reset: la selezione di questa icona provoca il reset del Comunicatore.
Fig. 5 - Schema di collegamento del cavo PC-Link

18 Comunicatori di Allarme GSM/GPRS
Nella sezione comune alla serie BGSM-100 e BGSM-120 sono presenti le seguenti pagine.
Rubrica Telefonica: pagina relativa alla rubrica telefonica.
Opzioni: pagina delle opzioni
GPRS: pagina parametri GPRS
Stato: pagina per il controllo del Comunicatore.
PTM: pagina per impostare le caratteristiche della funzione PTM.
Le successive pagine sono disponibili solo per il Comunicatore serie BGSM-120.
Ingressi/Uscite: in questa pagina si programmano i parametri per le uscite/ingressi del Comunicatore.
Avvisatore Vocale: pagina dove impostare tutti i parametri relativi all’avvisatore vocale.
Avvisatore SMS: in questa pagina vanno programmate tutte le opzioni dell’avvisatore SMS.
Messaggi Vocali: pagina per la gestione dei messaggi vocali.
Se si desidera iniziare la programmazione per un nuovo cliente, selezionare la voce di Menù File->Nuovo.
Per visualizzare la Lista dei Clienti caricati in archivio, selezionare la voce di menù File->Apri. In questa sezione è possibile
eliminare o richiamare la configurazione relativa ad un cliente con la seguente procedura:
1. Cliccare con il tasto destro del mouse sul nome desiderato.
2. Selezionare Carica per caricare i dati dall’archivio su Hard-Disk oppure Cancella il cliente selezionato per
cancellare definitivamente il cliente e tutti i suoi dati dall’archivio.
Per caricare un Cliente è anche possibile effettuare un doppio-click sul nome dello stesso.
È anche possibile ordinare alfabeticamente o per codice la lista con un click del mouse sull’intestazione della relativa colonna.
Tutti i parametri da programmare sono raccolti nelle pagine seguenti. La pagina (Stato) è per il controllo e la gestione del
Comunicatore. In questo capitolo sono descritte in dettaglio le pagine presenti nell’applicazione.
Rubrica Telefonica
In questa pagina possono essere memorizzati fino a 100 numeri telefonici.
Descrizione: inserire una stringa alfanumerica di 16 caratteri al massimo.
Numero di Telefono: inserire un numero telefonico di 16 cifre al massimo preceduto dal prefisso internazionale in
formato “+xxx” (esempio: +39 per l’Italia), sono ammesse solo cifre ed il carattere “+”.
Attiva Uscita: selezionare i numeri telefonici che possono attivare le Uscite T1 (OC1), T2 (OC2) e T3 (OC3) quando il
Comunicatore riceve una chiamata da questi. Tale funzione non dipende dalle opzioni di White List o Black List (pagina
Opzioni->Opzioni chiamate).
,,
,,
,Per la serie BGSM-100 è possibile attivare solo l’Uscita T3 (OC3).
,,
,,
,Per l’attivazione dell’uscita, sulla serie BGSM-120, programmare i terminali T1 (OC1), T2 (OC2) e T3 (OC3) come
“Uscita” e abilitare “Uscita Riservata” (vedere le pagine Ingressi/Uscite->Tipo e Ingressi/Uscite->Uscita Riservata).
Conferma Attivazione Uscita: questa opzione è disponibile solo per la serie BGSM-120, abilitare questa casella per
ricevere uno squillo di conferma dell’avvenuta attivazione dell’uscita.
,,
,,
,ATTENZIONE:
—lo squillo viene ricevuto dopo 1 un minuto dall'attivazione dell'uscita;
—se il Comunicatore è impegnato in un operazione (ad esempio: il canale GSM è impegnato in una comuni-
cazione vocale), lo squillo di conferma non viene effettuato;
—l’opzione “Conferma Attivazione Uscita”abbatte la chiamata entrante dopo circa 5 s anche se l’opzione
“Black List” non è abilitata.
White List: abilitare 

o disabilitare 

la casella White List consente al Comunicatore di accettare o rifiutare le chiamate
in ingresso. Il modo di funzionamento dell’opzione White List è legato alla selezione

o meno 

della casella Black List,
presente all’interno della pagina Opzioni->Opzioni di composizione, come visibile nella tabella seguente:

II
II
I
BGSM-100/120 19
Opzioni
Questa pagina è per l’impostazione delle opzioni relative alla scheda.
Opzioni di Composizione
Questa parte è per l’inserimento di alcune caratteristiche relative ai numeri telefonici.
Prefisso: il numero inserito in questa casella viene anteposto a qualsiasi numero telefonico chiamato dal Comunicatore in
modalità Interfaccia GSM. Digitare il prefisso desiderato (da 1 a 8 cifre) oppure lasciare la casella vuota, se non utilizzata.
Cifre da rimuovere: se questo Comunicatore è collegato a valle di un centralino telefonico, i numeri di telefono
(programmati sulla centrale) devono essere preceduti dal numero del centralino (normalmente una cifra). Poichè il
numero del centralino non è necessario quando le chiamate sono inviate sulla rete GSM, esso deve essere rimosso
dalle cifre che formano il numero di telefono. Digitare il numero di cifre che formano il numero del centralino (es.: se il
numero del centralino è 01, digitare 2 nel campo “Cifre da rimuovere”).
,,
,,
,Il numero telefonico deve avere almeno due cifre in più rispetto al numero inserito nel campo “Cifre da
rimuovere”, altrimenti viene generato il tono di occupato, esempio:
—il numero telefonico digitato è 0123, il numero di cifre da rimuovere è 2 = corretto, il numero composto residuo è 23;
—il numero telefonico digitato è 123, il numero di cifre da rimuovere è 2 = tono di occupato, il numero
composto residuo è 3.
Abilita Black List: selezionare questa casella per non ricevere chiamate dai numeri telefonici memorizzati autorizzando
solo quelli precedentemente selezionati tramite la casella White List (pagina Rubrica Telefonica->White List).
,,
,,
,La sola funzione “Black List” abbatte la chiamata immediatamente.
,,
,,
,La funzione “Black List” COMBINATA con la funzione “Attiva Uscita” su riconoscimento del chiamante produce
l'abbattimento della chiamata ritardata di qualche secondo.
Lo squillo di conferma associato alla funzione “Attiva Uscita” su riconoscimento del chiamante produce
l'abbattimento della chiamata ritardata di qualche secondo.
Se la chiamata viene abbattuta immediatamente l'azione di attivazione uscita non è andata a buon fine.
Priorità Evento (solo per la serie BGSM-120)
In questa pagina possono essere programmate alcune priorità del Comunicatore per la trasmissione degli eventi di allarme
(vedere il paragrafo Gestione delle Priorità).
Dispositivi su LI: in questa casella è possibile definire la priorità dei dispositivi telefonici collegati ai morsetti LI (ad
esempio una centrale antifurto). Di fabbrica è abilitata 

, per disabilitarla togliere il segno di spunta 

.
Avvisatore Vocale: in questa casella è possibile definire la priorità dell’Avvisatore telefonico (messaggi vocali). Di
fabbrica è disabilitata 

, per abilitarla inserire il segno di spunta 

.
Codici (solo per la serie BGSM-120)
Codice Utente: in questa casella deve essere digitato il codice utente (al massimo 4 caratteri numerici) per l’attivazione
da Remoto delle Uscite. Per ulteriori informazioni consultare il paragrafo “Attivazione delle Uscite->Attivazione e
Disattivazione delle Uscite da remoto”. Di fabbrica è impostato il codice ‘0001’.
Codice Installatore: in questo campo è possibile digitare il codice installatore (al massimo 4 caratteri numerici). Questo
codice permette, in caso di necessità, di accedere all’interfaccia “Web Service”. Di fabbrica è impostato il codice ‘0002’.
Generico
In questa sezione è possibile impostare i livelli audio dell’altoparlante e del microfono del Comunicatore GSM.
Volume Altoparlante:spostando il cursore è possibile regolare il volume dell’altoparlante.
Volume Microfono:spostando il cursore è possibile regolare il volume del microfono.
Parametri Telefonici:selezionare il nome del paese di installazione del Comunicatore: il paese selezionato stabilisce
una serie di parametri per il corretto funzionamento della linea telefonica simulata.
White List Black List Modo di funzionamento

Accetta chiamate in ingresso da qualsiasi numero
;
Rifiuta qualsiasi chiamata in ingresso
;;
Accetta chiamate in ingresso solo dai numeri con l'opzione
White List abilitata, rifiuta le chiamate provenienti da tutti gli
altri numeri.

20 Comunicatori di Allarme GSM/GPRS
Tempo Guasto LE:in questa casella è possibile inserire il tempo in secondi (da 10 a 3600 secondi), superati i quali
il Comunicatore segnalerà Guasto sui morsetti LE.
,,
,,
,In presenza di dispositivi telefonici collegati ai morsetti LI il tempo può aumentare fino ad un massimo di circa 60 secondi.


Tempo Ripristino LE:in questa casella è possibile inserire il tempo in secondi (da 30 a 3600 secondi), entro i quali
la connessione sui morsetti LE dovrà essere ripristinata altrimenti il Comunicatore segnalerà Guasto sui morsetti LE.
Sistema (solo per la serie BGSM-120)
Questa parte è relativa al Sistema.
Numero di telefono SIM: digitare in questa casella il numero telefonico relativo alla SIM CARD (massimo 16 cifre).
Regolazione Orologio Automatica: selezionando questa casella il Comunicatore aggiornerà la data e l’ora di sistema
inviandosi automaticamente un SMS.
Numero centro servizi SMS: inserire il numero del centro servizi SMS. E' consigliabile effettuare prima un caricamento
dell'opzione a Comunicatore inizializzato per verificare se la SIM-CARD dispone di tale informazione.
Controllo Credito Residuo (solo per la serie BGSM-120)
,,
,,
,A discrezione del singolo operatore di Rete GSM, il servizio di gestione credito delle SIM CARD prepagate
può essere sospeso.
Tramite questa sezione è possibile inviare periodicamente al primo numero in rubrica un SMS contenente le informazioni
fornite dall’operatore sul credito residuo. Programmare le seguenti opzioni per una corretta richiesta del credito residuo in base
al tipo di operatore in uso:
Tipo Richiesta: scelta del tipo di richiesta (SMS, Chiamata, Comando di rete).
Numero Richiesta: numero telefonico da chiamare o al quale mandare un SMS per richiedere l'informazione del credito residuo.
Messaggio Credito Residuo: stringa utilizzata sia per l'invio di SMS che per richieste tramite comando di rete.
Intervallo: digitare in queste caselle l’intervallo (HH-GG) entro il quale inviare un SMS Periodico con le informazioni sul
credito residuo (se gestito dall’operatore telefonico). L’intervallo è composto dai seguenti valori:
— (HH) ora prossimo invio - Selezionare il valore per l’invio del successivo SMS Periodico. L’intervallo dei valori
ammissibili và da 0 a 23.
— (GG) giorno prossimo invio - Selezionare il valore per l’invio del successivo SMS Periodico. L’intervallo dei valori
ammissibili và da 0 a 365.
Uscite (solo per la serie BGSM-100)
In questa sezione è possibile impostare le modalità di funzionamento delle uscite.
Uscita 1,Uscita 2,Uscita 3: selezionare la casella per il funzionamento dell’uscita come normalmente chiusa o
normalmente aperta.
Tempo di Attivazione Uscita 3: su questo campo è possibile inserire il Tempo di attivazione (Tempo di ON) in secondi
(da 0 a 86400 secondi).
Canale Primario
L'utente può programmare la linea primaria di comunicazione.
Canale Primario: selezionare in questo campo la linea primaria GSM o PSTN.
GPRS
Questa pagina è per l’impostazione dei parametri relativi al GPRS.
,,
,,
,Considerati i possibili ritardi di trasmissione su GPRS, dipendenti dalle attività del gestore di rete, si consiglia
di programmare un numero di tentativi di chiamata, sulla centrale antifurto, il più alto possibile, e prevedere
eventualmente un numero telefonico di backup che trasmetta gli allarmi via GSM anziché via GPRS.
Esempio per operatori Italiani
Opzioni Vodafone Wind TIM
Tipo Richiesta Chiamata Comando di rete SMS
Numero Richiesta 404 40916
Messaggio Credito Residuo *123# PRE CRE SIN
