BEDIENUNGSANLEITUNG DT 100 - SERIE
DT 100 / DT 102 • DT 108 / DT 109
Sie haben sich für den dynamischen Studiohörer DT 100/
102 bzw. für die dynamische Hör-Sprechgarnitur DT 108/109
entschieden. Wir danken für Ihr Vertrauen.
Nehmen Sie sich bitte einige Minuten Zeit und lesen Sie diese
Bedienungsanleitung vor Inbetriebnahme aufmerksam durch.
Charakteristik
DT 100 / DT 102
Der geschlossene Studiohörer DT 100/102 bietet eine
gute Isolation von Außengeräuschen. Er ist daher ideal für
Tonstudios, bei Rundfunk, Film und Fernsehen. Der DT 102 ist
die einohrige Ausführung des DT 100.
Auswechselbare, weiche Ohr- und Kopfpolster bieten einen
hohen Langzeit-Tragekomfort. Die Anschlusskabel zu den Hör-
muscheln sind geschützt im Kopfbügel geführt. Das Hauptan-
schlusskabel ist steckbar und wird einseitig geführt.
DT 108 / DT 109
wie DT 100/102, jedoch mit dynamischem Mikrofon in
Hypernierencharakteristik. Die Hör-Sprechgarnitur DT 108/109
können Sie für Reportageeinsätze bei Rundfunk und Fernsehen
sowie als Kommunikationseinheit an Fernsehkameras oder in
Intercomsystemen bei Konzertveranstaltungen einsetzen.
Der DT 108 ist die einohrige Ausführung des DT 109.
Anschluss
Der Studiohörer DT 100/102 und die Hör-Sprechgar-
nitur DT 108/109 werden mit Anschlusskabel geliefert. Die
zusätzlichen Kabel sind unter „Optionales Zubehör“ aufge-
führt.
Wenn Sie am Lahnleiterkabel K 100.00 die Stecker selbst montieren
möchten, empfehlen wir, die Litzen mit Aderendhülsen zu ver-
sehen und diese dann vorsichtig an die Steckerstifte zu löten,
sonst kann der Nylonfaden beim Löten leicht schmelzen und
brüchig werden. Stecker sollten deshalb nur vom Fachmann
angelötet werden. Bei allen anderen Kabeln mit freien Enden
können die Stecker direkt an das Kabel gelötet werden (An-
schlussbelegung siehe „Blockschaltbild“). Auf Wunsch werden
die benötigten Stecker auch im Werk montiert.

4
Anwendung
Schließen Sie den Studiohörer DT 100/102 bzw. die Hör-
Sprechgarnitur DT 108/109 nur an hochwertige Geräte mit der
entsprechenden Impedanz und Belastbarkeit an. Weitere
Informationen finden Sie in den „Technischen Daten“.
Bei der Hör-Sprechgarnitur DT 108/109 ist das Mikrofon ab
Werk links montiert. Das Anschlusskabel zum Mikrofon ist ver-
deckt im Kopfbügel geführt. Bei Bedarf können Sie die Mikro-
halterung ummontieren, so dass Sie das Mikrofon auch rechts
tragen können.
Schraube fest anziehen und Kappe auf Drehkopf aufstecken.
Wird der Kopfhörer im Stereobetrieb benutzt, sollten im Ste-
cker die Anschlussdrähte für links und rechts getauscht werden

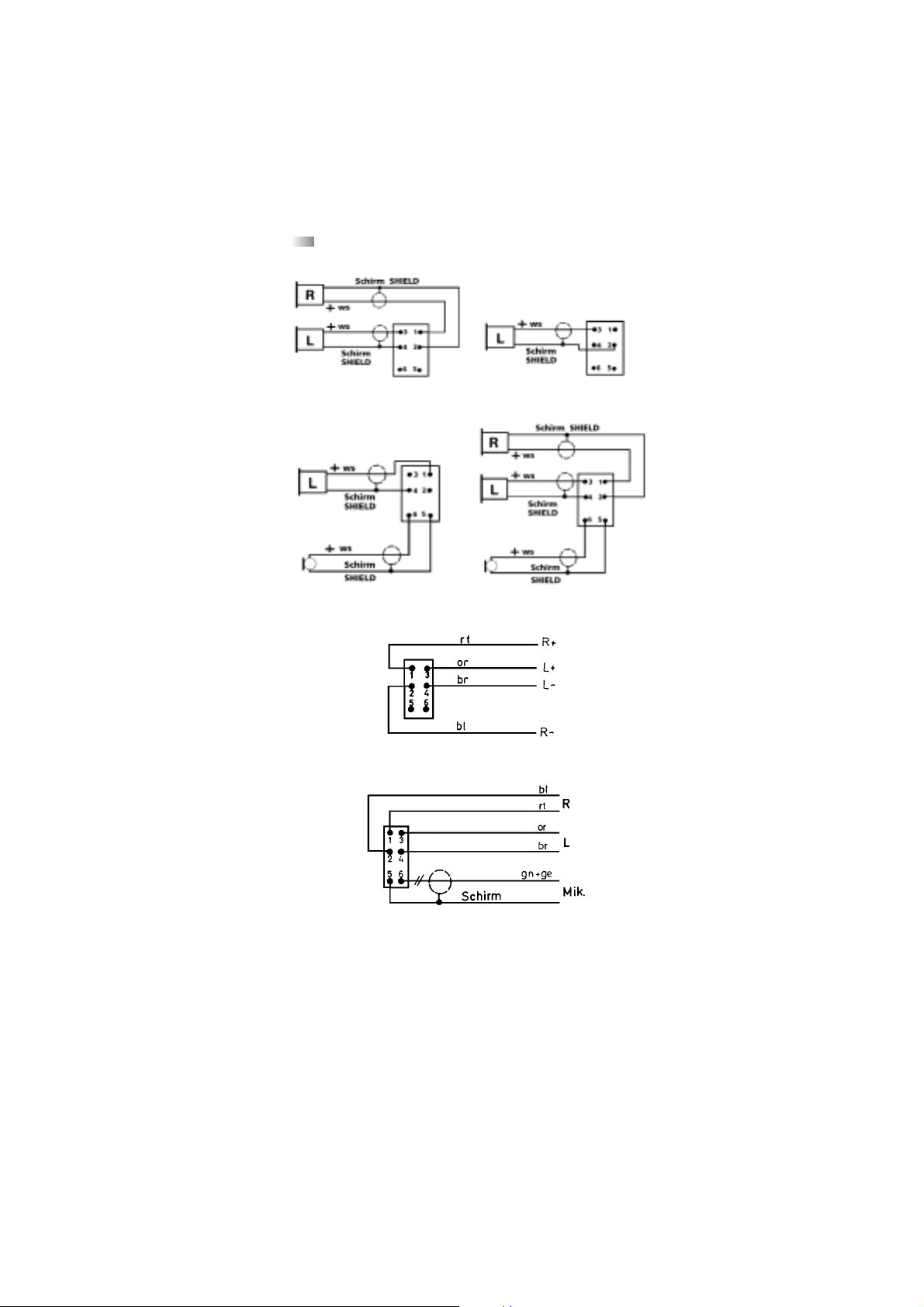

(siehe „Blockschaltbild“), d.h. braun/orange (links) gegen
rot/blau (rechts). Außerdem können die Deckel für L + R Kenn-
zeichnung getauscht werden.
Das Mikrofon sollten Sie im Abstand von 2 - 3 cm neben dem
Mundwinkel plazieren. So werden Poppgeräusche minimiert.

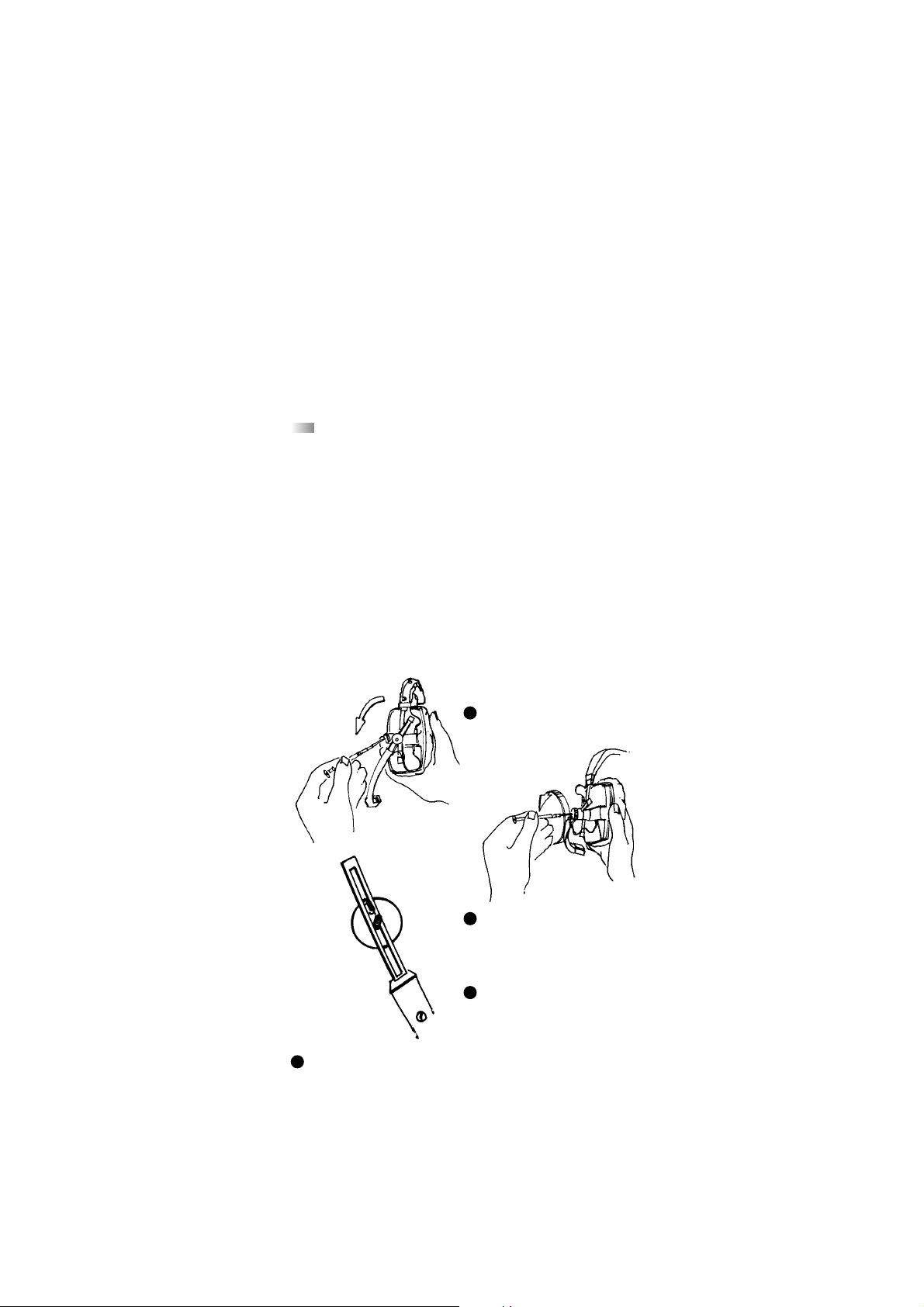

2
3
1Kappe mit kleinem
Schraubendreher abheben.
Schraube lösen.
Scheibe um 180° drehen.
Nase der Scheibe zeigt zum
oberen Ende des Schwenk-
arms.
4

5
Wichtig
Wenn Sie die Anschlusskabel zu den Hörmuscheln im
Kopfbügel selbst austauschen möchten, beachten Sie, dass die
Kabel bei den älteren Versionen der DT 100-Serie mit Schraub-
kontakten versehen sind. Die Anschlusskabel bei den neueren
Versionen dagegen sind gelötet.
Bitte achten Sie darauf, dass Sie im Servicefall die richtigen
Kabel bestellen.
Pflege
Aus hygienischen Gründen sollten Sie den Kopfhörer
von Zeit zu Zeit mit einem weichen, feuchten Tuch reinigen.
Verwenden Sie nur milde Reinigungsmittel (Geschirrspülmittel),
auf keinen Fall lösemittelhaltige Reiniger. Achten Sie darauf,
dass kein Wasser in die Wandler läuft.
Den Poppschutz der Hör-Sprechgarnitur DT 108 /109 können
Sie im warmen Wasser spülen. Achten Sie beim Einsetzen bzw.
Aufsetzen auf das Mikrofon darauf, dass der Poppschutz voll-
ständig trocken ist.
Die modulare Bauweise von DT 100 /102, DT 108 /109 ist beson-
ders servicefreundlich, denn alle Teile können leicht ausge-
wechselt werden. Die Ersatzteile finden Sie mit der dazuge-
hörigen Bestellnummer unter „Ersatzteile“.
Im Servicefall wenden Sie sich bitte an autorisiertes Fachper-
sonal.
Bitte beachten Sie
Wenn Sie den Studiohörer DT 100/102 oder die Hör-
Sprechgarnitur DT 108/109 an Ihren Verstärker anschließen,
achten Sie darauf, dass die Lautstärke (Volume) zunächst auf
Minimum gedreht ist. Regeln Sie die Lautstärke erst nach
Aufsetzen des Kopfhörers.
Im allgemeinen wird mit Kopfhörern lauter abgehört als mit
Lautsprechern. Hohe Lautstärken können, sofern sie über län-
gere Zeit auf das Ohr einwirken, zu dauerhaften Hörschäden
führen. Schonen Sie Ihr gesundes Gehör - auch bei niedriger
Lautstärke haben beyerdynamic-Kopfhörer ihren vollen Klang.

6
Versionen
DT 100
Professioneller Kopfhörer, grau, mit Kabel K 100.07
(Stereoklinke 6,35 mm), Länge 3 m, steckbar
8 Ω. . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 421.359
400 Ω. . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 421.022
Professioneller Kopfhörer, schwarz, mit Kabel K 100.07
(Stereoklinke 6,35 mm), Länge 3 m, steckbar
8 Ω. . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 455.954
400 Ω. . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 421.464
DT 102
Studio-Kopfhörer (Ein-Ohr-Version), grau, mit Kabel K 100.07
(Stereoklinke 6,35 mm), Länge 3 m, steckbar
8 Ω. . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 421.472
400 Ω. . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 421.561
DT 108
Einohr/Hör-Sprech-Komb., grau,
mit Kabel K 109.00 (freie Enden), Länge 1,5 m
200/50 Ω. . . . . . . . . . . . . . . . . . . . Best.-Nr. 421.669
200/400 Ω. . . . . . . . . . . . . . . . . . . Best.-Nr. 421.057
mit Kabel K 109.28 (mit 4-pol. XLR-Buchse), Länge 1,5 m
200/400 Ω. . . . . . . . . . . . . . . . . . . Best.-Nr. 453.374
mit Kabel K 109.38 (mit 5-pol. XLR-Stecker), Länge 1,5 m
200/50 Ω. . . . . . . . . . . . . . . . . . . . Best.-Nr. 453.390
mit Kabel K 109.42 (mit 4-pol. XLR-Stecker), Länge 1,5 m
200/50 Ω. . . . . . . . . . . . . . . . . . . . Best.-Nr. 453.412
Einohr/Hör-Sprech-Komb., schwarz,
mit Kabel K 109.00 (freie Enden), Länge 1,5 m
200/50 Ω. . . . . . . . . . . . . . . . . . . . Best.-Nr. 421.677
200/400 Ω. . . . . . . . . . . . . . . . . . . Best.-Nr. 421.790
mit Kabel K 109.28 (mit 4-pol. XLR-Buchse), Länge 1,5 m
200/400 Ω. . . . . . . . . . . . . . . . . . . Best.-Nr. 453.366

7
mit Kabel K 109.38 (mit 5-pol. XLR-Stecker), Länge 1,5 m
200/50 Ω. . . . . . . . . . . . . . . . . . . . Best.-Nr. 453.382
mit Kabel K 109.42 (mit 4-pol. XLR-Stecker), Länge 1,5 m
200/50 Ω. . . . . . . . . . . . . . . . . . . . Best.-Nr. 453.404
DT 109
Hör-Sprech-Komb., grau,
mit Kabel K 109.00 (freie Enden), Länge 1,5 m
200/50 Ω. . . . . . . . . . . . . . . . . . . . Best.-Nr. 421.901
200/400 Ω. . . . . . . . . . . . . . . . . . . Best.-Nr. 421.049
mit Kabel K 109.28 (mit 4-pol. XLR-Buchse), Länge 1,5 m
200/400 Ω. . . . . . . . . . . . . . . . . . . Best.-Nr. 453.439
mit Kabel K 109.38 (mit 5-pol. XLR-Stecker), Länge 1,5 m
200/50 Ω. . . . . . . . . . . . . . . . . . . . Best.-Nr. 453.455
mit Kabel K 109.42 (mit 4-pol. XLR-Stecker), Länge 1,5 m
200/50 Ω. . . . . . . . . . . . . . . . . . . . Best.-Nr. 453.471
Hör-Sprech-Komb.,schwarz,
mit Kabel K 109.00 (freie Enden), Länge 1,5 m
200/50 Ω. . . . . . . . . . . . . . . . . . . . Best.-Nr. 421.928
200/400 Ω. . . . . . . . . . . . . . . . . . . Best.-Nr. 422.045
mit Kabel K 109.28 (mit 4-pol. XLR-Buchse), Länge 1,5 m
200/400 Ω. . . . . . . . . . . . . . . . . . . Best.-Nr. 453.420
mit Kabel K 109.38 (mit 5-pol. XLR-Stecker), Länge 1,5 m
200/50 Ω. . . . . . . . . . . . . . . . . . . . Best.-Nr. 453.447
mit Kabel K 109.42 (mit 4-pol. XLR-Stecker), Länge 1,5 m
200/50 Ω. . . . . . . . . . . . . . . . . . . . Best.-Nr. 453.463
Ersatzteile
Kopfpolster BN 59-18/A . . . . . . . . . . . . Best.-Nr. 108.715
Ohrmuschelsatz BN 59-43/A . . . . . . . . . . . . Best.-Nr. 407.003
Lieferzubehör
DT 108/109
Poppschutz BN 56-79/A (5 Stück) . . . . Best.-Nr. 108.677

8
Optionales Zubehör
DT 100/102
K 100.00 - 3,0 M
Gestrecktes Kabel, 3 m,
mit freien Enden . . . . . . . . . . . . . Best.-Nr. 101.710
K 100.07 - 3,0 M
wie K 100.00, jedoch
mit Stereo-Klinkenstecker . . . . . . Best.-Nr. 101.753
WK 100.00 Wendel-Anschlusskabel, 3 m,
mit freien Enden . . . . . . . . . . . . . Best.-Nr. 101.788
WK 100.07 wie WK 100.00, jedoch
mit Stereo-Klinkenstecker . . . . . . Best.-Nr. 101.826
DT 108/109
K 109.00 - 1,5 M
Anschlusskabel, 1,5 m,
mit freien Enden . . . . . . . . . . . . . Best.-Nr. 101.907
K 109.00 - 3,0 M
Anschlusskabel, 3 m,
mit freien Enden . . . . . . . . . . . . . Best.-Nr. 127.949
K 109.28 - 3,0 M
Anschlusskabel, 3 m,
mit 4-pol. XLR-Buchse . . . . . . . . . Best.-Nr. 220.132
K 109.38 - 1,7 M
Anschlusskabel, 1,7 m,
mit 5-pol. XLR-Stecker . . . . . . . . . Best.-Nr. 406.538
K 109.40 - 1,5 M
Anschlusskabel, 1,5 m,
mit 3-pol. XLR-Stecker und
6,35 mm Klinke . . . . . . . . . . . . . . Best.-Nr. 449.121
K 109.42 - 1,5 M
Anschlusskabel, 1,5 m,
mit 4-pol. XLR-Stecker . . . . . . . . . Best.-Nr. 446.548
WK 109.00
Wendel-Anschlusskabel, 3 m,
mit freien Enden . . . . . . . . . . . . . Best.-Nr. 198.900

9
Technische Daten
Kopfhörer
Wandlertyp . . . . . . . . . . . . . . . . . . . . dynamisch, Tauchspule
Übertragungsbereich . . . . . . . . . . . . . 30 - 20.000 Hz
Nennimpedanz. . . . . . . . . . . . . . . . . . 50 Ω/ 400 Ω
Kennschalldruckpegel . . . . . . . . . . . . 94 dB SPL
Nennbelastbarkeit . . . . . . . . . . . . . . . 1000 mW 124 dB SPL
Isolierung von Außengeräuschen . . . ca. 20 dBA
Andruckkraft . . . . . . . . . . . . . . . . . . . 4,5 N
Gewicht (o. Kabel) DT 100/DT 109 . . 350 g
DT 102/DT 108 . . 250 g
DT 108 / DT 109
Mikrofon
Wandlerprinzip . . . . . . . . . . . . . . . . . dynamisch, Tauchspule
Übertragungsbereich . . . . . . . . . . . . . 40 - 12.000 Hz
Richtcharakteristik . . . . . . . . . . . . . . . Hyperniere
Störschallauslöschung . . . . . . . . . . . . > 30 dB
Ausgangsspannung bei Besprechung
aus 5 cm Entfernung . . . . . . . . . . . . . ca. 2,5 mV
Nennimpedanz. . . . . . . . . . . . . . . . . . 200 Ω
Nennabschlussimpedanz . . . . . . . . . . ≥1000 Ω
Gewicht inkl. Schwenkarm. . . . . . . . . 48 g
Frequenzkurve
Richtdiagramm
=
^

10
Schaltbilder
bl = blau
br = braun
ge = gelb
gr = grün
or = orange
rt = rot
ws = weiß
DT 100 DT 102
DT 108 DT 109
K 100
K 109

11
OPERATING INSTRUCTIONS DT 100 SERIES
DT 100 / DT 102 • DT 108 / DT 109
Thank you for selecting the DT 100/102 dynamic studio
headphone or the DT 108/109 dynamic headset. Please take
some time to read carefully through this operating instructions
before setting up the equipment.
Design Features
DT 100 / DT 102
The DT 100/102 are fully enclosed dynamic studio head-
phones with excellent ambient noise attenuation. They are
ideal for use in broadcasting, film and recording studios.
The DT 100 is a double-sided headphone while the DT 102 is the
single-side version.
The headband and earphone cushioning has been carefully
designed for maximum comfort during long periods of listening.
The connecting cables to the ear monitors run safely in the
headband and the main connecting cable is terminated on one
side with a multi-pin connector.
DT 108 / DT 109
The DT 108/109 are the same as the DT 100/102 head-
phones, with the addition of a dynamic hypercardioid
microphone. The DT 108/109 headset is used for intercom and
talkback systems as well as other applications where a dynamic
microphone headset is required.
The DT 109 is a double-sided headset while the DT 108 is the
single-side version.
Connection
The DT 100/102 studio headphones and the DT 108/109
headsets are packed with connecting cable, depending upon
your specification. For further connecting cables, please refer to
“Optional Accessories”.
The K 100.00 connecting cable is built using a tinsel-conductor
cord. This type of conductor resists repetitive bending without
breaking, yet special care must be taken when making solder
joints to connectors. Wherever possible it is recommended to
fit crimped brass sleeves to the conductors and then solder the
sleeve to the connector. If direct solder connections have to be

12
made, use a high-temperature solder-pot to tin the tinsel conductors
before making the solder joint to the connector, but be careful
that the nylon thread does not melt. Direct solder connections
can be made to all other bare-ended cables (for cable
connections, please refer to “Wiring Diagram”). On request,
the necessary plugs can be fitted when the order is placed.
Operation
The DT 100/102 studio headphone and the DT 108/109
headset are professional products. It is important that the
external equipment they are connected to is of similar quality
and has the correct impedance and power ratings to achieve the
best performance. Please refer to the “Technical Specifications”
for detailed information.
Convention states that when using the DT 108/109 the boom
microphone is placed over the left ear. The microphone can be
used from the right ear, but if true L and R headphone status
needs to be maintained, it will be necessary to make a custom
lead with the headphone connections reversed (swap brown/
orange on the left side and red/blue on the right side). For
connections refer please to “Block Diagram”.
2
3
1Lift cap with small
screwdriver.
Loosen flat screw.
Turn disc 180°. Nose of the
disc points to the upper end.
of the boom arm.
Tighten flat screw and put cap on turning knob.
4

13
The microphone should be positioned to the side of the mouth,
about 20 - 30 mm forward. This will keep it within the direct
sound path, but out of the breath stream, therefore minimising
any ‘pop’ sounds.
Important
Please note that there have been two versions of ear cup
connecting cables used during production. The older DT 100
models have a cable with screw terminal contacts whereas later
versions have soldered connections. Please make sure the
correct cable version is requested when ordering.
Maintenance
To keep the headband and earpads clean use a damp
cloth with a gentle cleansing agent (such as washing-up liquid).
Make sure not to allow any water to enter the transducer
elements. Do not use any solvent cleaners.
The microphone pop-shield of the DT 108/109 headset can be
easily removed and washed in warm water. Please take care
that the pop-shield is completely dry before it is replaced.
The fully modular design of the DT 100/102 and the DT 108/109
allows field replacement servicing without the need for specialist
tools. The order numbers of the spare parts are listed under
“Spares”.
In the unlikely event of equipment failure, the product should
be returned to your beyerdynamic dealer.
Safety
We strongly recommend that the headphone or headset
is plugged into the drive amplifier before you put them on. This
will give the technician the chance to check that the volume
levels are not too high.
Be aware that the very low levels of distortion can make
listening levels higher than is perceived. Please take into
consideration, that too high level hearing may lead, after
considerable time, to irrevocable hearing damage.

14
Models
DT 100
Studio headphone, grey, with K 100.07 cable
(stereo jack 6.35 mm), 3 m, plug-in type
8 Ω. . . . . . . . . . . . . . . . . . . . . . . . Order # 421.359
400 Ω. . . . . . . . . . . . . . . . . . . . . . Order # 421.022
Studio headphone, black, with K 100.07 cable
(stereo jack 6.35 mm), 3 m, plug-in type
8 Ω. . . . . . . . . . . . . . . . . . . . . . . . Order # 455.954
400 Ω. . . . . . . . . . . . . . . . . . . . . . Order # 421.464
DT 102
Single-ear studio headphone, grey, with K 100.07 cable
(stereo jack 6.35 mm), 3 m, plug-in type
8 Ω. . . . . . . . . . . . . . . . . . . . . . . . Order # 421.472
400 Ω. . . . . . . . . . . . . . . . . . . . . . Order # 421.561
DT 108
Single-ear headset, grey,
with bare-ended K 109.00 cable, 1.5 m
200/50 Ω. . . . . . . . . . . . . . . . . . . . Order # 421.669
200/400 Ω. . . . . . . . . . . . . . . . . . . Order # 421.057
with K 109.28 cable (with 4-pin XLR-socket), 1.5 m
200/400 Ω. . . . . . . . . . . . . . . . . . . Order # 453.374
with K 109.38 cable (with 5-pin XLR-plug), 1.5 m
200/50 Ω. . . . . . . . . . . . . . . . . . . . Order # 453.390
with K 109.42 cable (with 4-pin XLR-plug), 1.5 m
200/50 Ω. . . . . . . . . . . . . . . . . . . . Order # 453.412
Single-ear headset, black, with bare-ended K 190.00 cable,
1.5 m
200/50 Ω. . . . . . . . . . . . . . . . . . . . Order # 421.677
200/400 Ω. . . . . . . . . . . . . . . . . . . Order # 421.790
with K 109.28 cable (with 4-pin XLR-socket), 1.5 m
200/400 Ω. . . . . . . . . . . . . . . . . . . Order # 453.366

15
with K 109.38 cable (with 5-pin XLR-plug), 1.5 m
200/50 Ω. . . . . . . . . . . . . . . . . . . . Order # 453.382
with K 109.42 cable (with 4-pin XLR-plug), 1.5 m
200/50 Ω. . . . . . . . . . . . . . . . . . . . Order # 453.404
DT 109
Headset, grey, with bare-ended K 109.00 cable, 1.5 m
200/50 Ω. . . . . . . . . . . . . . . . . . . . Order # 421.901
200/400 Ω. . . . . . . . . . . . . . . . . . . Order # 421.049
with K 109.28 cable (with 4-pin XLR-socket), 1.5 m
200/400 Ω. . . . . . . . . . . . . . . . . . . Order # 453.439
with K 109.38 cable (with 5-pin XLR-plug), 1.5 m
200/50 Ω. . . . . . . . . . . . . . . . . . . . Order # 453.455
with K 109.42 cable (with 4-pin XLR-plug), 1.5 m
200/50 Ω. . . . . . . . . . . . . . . . . . . . Order # 453.471
Headset, black, with bare-ended K 109.00 cable, 1.5 m
200/50 Ω. . . . . . . . . . . . . . . . . . . . Order # 421.928
200/400 Ω. . . . . . . . . . . . . . . . . . . Order # 422.045
with K 109.28 cable (with 4-pin XLR-socket), 1.5 m
200/400 Ω. . . . . . . . . . . . . . . . . . . Order # 453.420
with K 109.38 cable (with 5-pin XLR-plug), 1.5 m
200/50 Ω. . . . . . . . . . . . . . . . . . . . Order # 453.447
with K 109.42 cable (with 4-pin XLR-plug), 1.5 m
200/50 Ω. . . . . . . . . . . . . . . . . . . . Order # 453.463
Spare Parts
Headband cushion,
BN 59-18/A . . . . . . . . . . . . Order # 108.715
Ear cushions pair,
BN 59-43/A . . . . . . . . . . . . Order # 407.003

16
Supplied Accessories
DT 108/109
Pop-shield BN 56-79/A (5 pcs.) . . . . . . Order # 108.677
Optional Accessories
DT 100/102
K 100.00 - 3,0 M Straight cable, 3 m long,
bare-ended. . . . . . . . . . . . Order # 101.710
K 100.07 - 3,0 M Same as K 100.00, but with
1/4" stereo jack plug . . . . Order # 101.753
WK 100.00 Coiled cable, 3 m long,
bare-ended. . . . . . . . . . . . Order # 101.788
WK 100.07 Same as WK 100.00, but with
1/4" stereo jack plug . . . . Order # 101.826
DT 108/109
K 109.00 - 1,5 M Straight cable, 1.5 m long,
bare-ended. . . . . . . . . . . . Order # 101.907
K 109.00 - 3,0 M Straight cable, 3 m long,
bare-ended. . . . . . . . . . . . Order # 127.949
K 109.28 - 3,0 M Straight cable, 3 m long,
with 4-pin XLR socket . . . Order # 220.132
K 109.38 - 1,7 M Straight cable, 1.7 m long,
with 5-pin XLR plug . . . . . Order # 406.538
K 109.40 - 1,5 M Straight cable, 1.5 m long,
with 3-pin XLR plug and
1/4" stereo jack plug . . . . Order # 449.121
K 109.42 - 1,5 M Straight cable, 1.5 m long,
with 4-pin XLR plug . . . . Order # 446.548
WK 109.00 Coiled cable, 3 m,
bare-ended . . . . . . . . . . . Order # 198.900

17
Technical Specifications
Headphone
Transducer type . . . . . . . . . . . . . . . . . dynamic, moving coil
Frequency response . . . . . . . . . . . . . . 30 - 20,000 Hz
Nominal impedance . . . . . . . . . . . . . . 50 Ω/ 400 Ω
Nominal SPL . . . . . . . . . . . . . . . . . . . 94 dB SPL
Input power rating . . . . . . . . . . . . . . 1000 mW 124 dB SPL
Ambient noise attenuation . . . . . . . . approx. 20 dBA
Headband pressure . . . . . . . . . . . . . . 4.5 N
Weight DT 100 / DT 109 . . 350 g
(without cable) DT 102 / DT 108 . . 250 g
DT 108 / DT 109
Microphone
Transducer type . . . . . . . . . . . . . . . . . dynamic, moving coil
Frequency response . . . . . . . . . . . . . . 40 - 12,000 Hz
Polar pattern . . . . . . . . . . . . . . . . . . . hypercardioid
Noise cancellation . . . . . . . . . . . . . . . > 30 dB
Output voltage at a distance of 5 cm approx. 2.5 mV
Nominal impedance . . . . . . . . . . . . . . 200 Ω(optional 600 Ω)
Nominal output impedance . . . . . . . . ≥1000 Ω(3000 Ω)
Weight incl. boom arm . . . . . . . . . . . 48 g
Frequency response curve
Polar pattern
=
^

18
Wiring diagrams
DT 100 DT 102
DT 108 DT 109
K 100
K 109
bl = blue
br = brown
ge = yellow
gr = green
or = orange
rt = red
ws = white

19
NOTICE D’UTILISATION SERIES DT 100
DT 100 / DT 102 • DT 108 / DT 109
Nous vous félicitons pour l’achat du casque dynamique
DT 100/102 ou du micro-casque dynamique DT 108 /109, et vous
rémercions de votre confiance.
Pour exploiter au mieux ses possibilités, veuillez lire attentivement
ces informations produit.
Description
DT 100 / DT 102
Le casque de studio fermé DT 100/102 se caractérise par
l’isolation parfaite contre les bruits ambiants. Il est alors l’outil
idéal pour le studio d’enregistrement ou toute application de
radio, film et télévision. Le DT 102 est la version à un écouteur
du DT 100.
Grâce aux oreillettes/bandeau serre-tête souples et remplaçables,
ce casque vous offre un grand confort d’écoute même pour de
longues heures de travail. Les câbles connecteurs des écouteurs
sont protégés par l’arceau serre-tête, le câble principal est
enfichable à connexion unilatérale.
DT 108 / DT 109
Similaire au DT 100/102 mais avec un microphone
dynamique de directivité hypercardioïde. Le micro-casque
DT 108/109 se prête à l’utilisation lors des reportages de radio/
télévision et en tant que module de communication pour une
caméra vidéo ou un système intercom utilisé lors d’un concert.
Le DT 108 est la version à un écouteur du DT 109.
Branchements
Le casque de studio DT 100/102 et le micro-casque DT 108 /
109 sont livrés avec un câble connecteur. La liste des câbles
disponibles figure ci-après dans la rubrique «accessoires recom-
mandées».
Si vous optez pour le câble K 100.000 à extrémités libres, nous
vous conseillons de munir les fils d’un manchon à sertissage
avant de les souder sur les broches respectives. Sans cette pré-
caution, vous risquez de faire fondre le fil Nylon.

20
Ne faites faire ce type de branchement que par un spécialiste.
Les autres câbles avec extrémités libres pour le casque peuvent
être directement soudés sur les broches de la fiche que vous
utilisez (voir les «diagrammes de câblage»). Sur demande, le
casque peut être livré avec les fiches de votre choix déjà
montés.
Utilisation
Ne branchez votre casque de studio DT 100/102 ou
micro-casque DT 108/109 que sur des appareils professionnels
disposant d’une impédance et d’une tolérance de charge corre-
spondant au modèle dont vous disposez (voir spécifications
techniques).
Le microphone du micro-casque DT 108/109 est d’origine
monté côté gauche. Son câble connecteur est protégé par l’ar-
ceau serre-tête. En cas de nécessité vous pouvez modifier ce
montage pour avoir le micro côté droite.
2
3
Enlevez la vis.
Resserrez la vis et encliquetez le couvercle sur l’articulation.
Retournez le disque 180°.
La marque du disque est
orientévers le haut du bras
de support.
4
Soulevez le couvercle avec un
petit tournevis.
1
