Big clinker 10500 20 In. User manual

BIG CLINKER™
Tile Cutter
OWNER’S MANUAL
Coupe-carreaux
MANUEL D’UTILISATION
Cortador de losetas
MANUAL DE OPERACIÓN
No. 10600 24 In. (600mm)
No. 10500 20 In. (500mm)
No. 10800 27 In. (690mm)

10500 20 In.
10600 24 In.
10800 27 In.
BIG CLINKER™
Tile Cutter
Instructions for Cutting Tile
1. Adjust the protractor gauge for the proper tile size and place the tile to the most forward position of the
cutter against the stop.
2. Place the cutting wheel on the rear edge of the tile and slide the wheel forward by pushing the handle
down, scoring the tile as the handle is pushed forward. It is important to make this scoring cut in one
continuous motion, scoring only once per tile.
3. After scoring, and without moving the tile, position the handle so that the breaker foot is directly above
the tile’s front edge at the stop. Apply increasing pressure on the handle until the tile snaps along the score
line.
Notes:
1. The 10500, 10600, and 10800 Big Clinker Tile Cutters have an adjustable height (three scoring positions
and one retracted position) wheel which permits easier cutting of up to 3/4’’ thick tiles, and makes cutting
of mosaic possible as the wheel can be moved up to permit the breaker foot to operate at any position
along the rails.
2. Oil should not be used on the 10500, 10600, and 10800 Tile Cutters. Use of oil will cause eventual
gumming and sticking of the movable parts as the oil combines with dirt and ceramic tile dust.
3. Wear is normal in the chrome plated rails and can be evenly distributed by occasional rotation of each of
the two rails. For cutters with hex bolts holding the rails, loosen each hex bolt and slightly rotate the rails.
Retighten the hex bolts when finished.
4. The only part routinely needing replacement is the carbide scoring wheel. All other parts are also
available, if needed.
Height of Cutting Wheel
Adjustable to Four Levels
The height of the cutting wheel can be adjusted to four levels according
to the thickness of the tile by one-touch motion. Therefore, tiles of any
thickness can easily be cut.
Easy Cutting of Mosaic Tile
When cutting mosaic tile, after scoring is completed, the first tile can be
cut as long as the Breaker Bar hits the tile lightly. If the cutting edge is
stuck at the second tile, raise the wheel a little by turning the knob so that
subsequent tiles can easily be cut.
– 2 –

PART NO. DESCRIPTION
10502* Box
10502-2/3 Replacement Pads (2)
10503-4 Rail Bars (2)
10503-5 End Bracket
10502-15C Guide (Complete with Clamp Lever)
10504-20 Slide Assembly
10500-21 Bearing Assembly Only
10501-28 Handle with Grip
10501-29 Grip
10501-32 Breaker Bar
10502-34 Holder for Ball Bearing Wheel
10504-36 Handle (Complete with Holder
for Ball Bearing Wheel, Breaker
Bar & Slide Assembly with
Bearings – 20, 21, 28, 32, 34)
10504-37M 12" Aluminium Arm with Magnet (2)
21123 7/8" Titanium Coated Tungsten Carbide
Ball Bearing Cutting Wheel
PART NO. DESCRIPTION
10602* Box
10602-2/3 Replacement Pads (2)
10603-4 Rail Bars (2)
10603-5 End Brackets
10601-15C Guide (Complete with Clamp Lever)
10604-20 Slide Assembly
10600-21 Bearing Assembly Only
10601-28 Handle with Grip
10601-29 Grip
10601-32 Breaker Bar
10601-34 Holder for Ball Bearing Wheel
10604-36 Handle (Complete with Holder
for Ball Bearing Wheel, Breaker
Bar & Slide Assembly with
Bearings – 20, 21, 28, 32, 34)
10604-37M 12"Aluminium Arm with Magnet (2)
21119 7/8"Tungsten Carbide Ball
Bearing Cutting Wheel
STK# 10500 20 In. Big Clinker Tile Cutter
PART NO. DESCRIPTION
10801 Box
10801-2/3 Replacement Pads (2)
10803-4 Rail Bars (2)
10803-5 End Brackets
10800-15C Guide (Complete with New Clamp Lever)
10804-20 Slide Assembly
10800-21 Bearing Assembly Only
10800-28 Handle with Grip
10800-29 Grip
10800-32 Breaker Bar
10800-34 Holder for Titanium Coated
Ball Bearing Wheel
10804-36 Handle (Complete with Wheel Holder)
10804-37M 12"Aluminum Arm with Magnet (2)
21123 7/8"Titanium Coated Tungsten Carbide
Ball Bearing Cutting Wheel
STK# 10600 24 In. Big Clinker Tile Cutter
STK# 10800 27 In. Big Clinker Tile Cutter

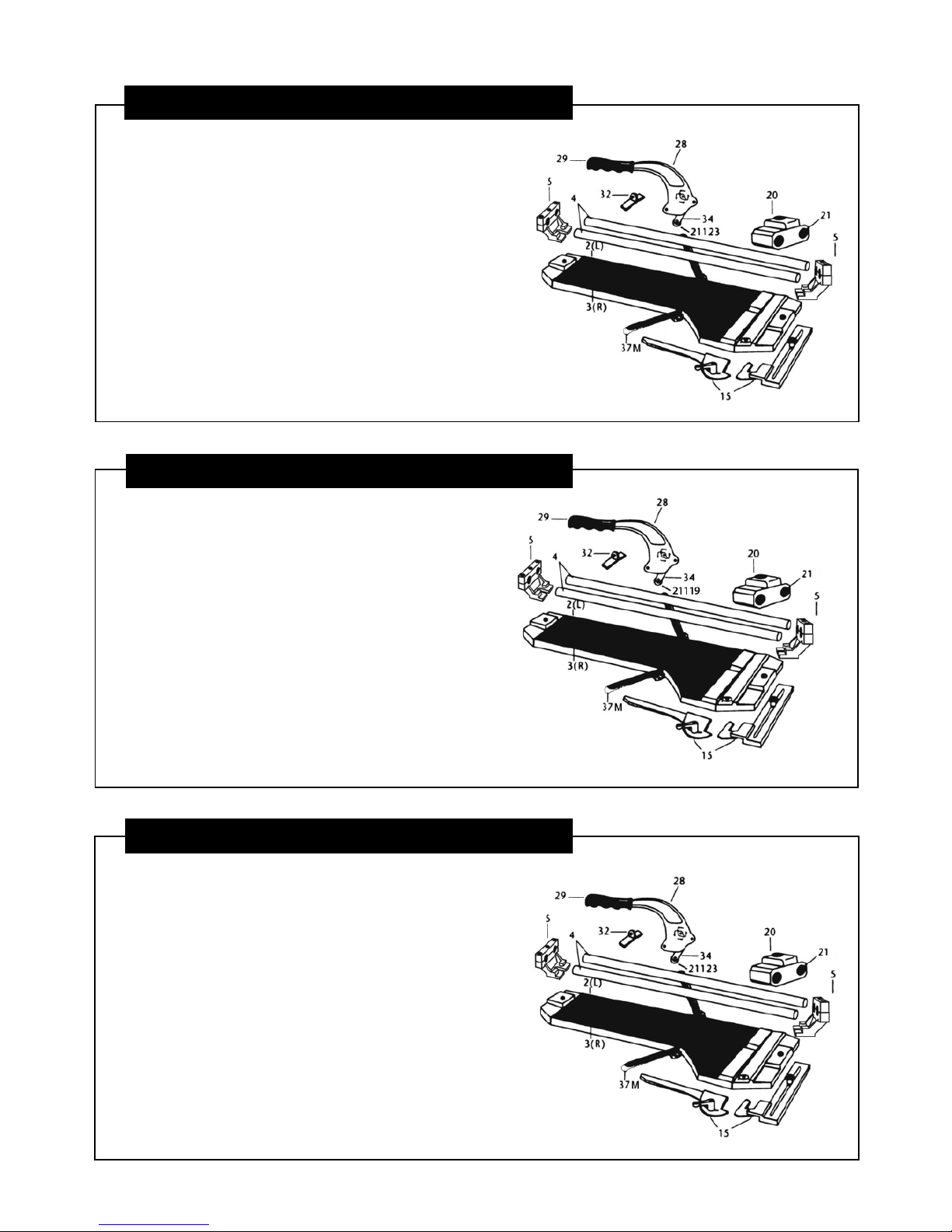

PARTS LIST
– 3 –

– 4 –
10500 500mm
10600 600mm
10800 690mm
BIG CLINKER™
Coupe-carreaux
Instructions:
1. Ajustez l’indicateur du rapporteur selon la taille du carreau et placez ensuite le carreau à la position la plus
avant, contre la butée.
2.Placez la lame de coupe sur le bord arrière du carreau et glissez la lame vers l’avant en poussant sur la
poignée vers le bas, marquant le carreau en poussant la poignée vers l’avant. Il est important de marquer
d’un mouvement continu et de ne marquer qu’une seule fois par carreau.
3.Après avoir marqué le carreau et sans le déplacer, positionnez la poignée pour que le pied articulé soit
directement au-dessus du bord avant du carreau à la butée. Appliquez plus de pression sur la poignée
jusqu’à que le carreau se sépare au trait de coupe.
Notes:
1.Les coupe-carreaux Big Clinker 10500, 10600 et 10800 ont une lame à hauteur ajustable (trois positions de
coupe et une position en retrait) qui facilite la coupe des carreaux jusqu’à 1,9 cm (3/4 po) d’épaisseur et
rend la coupe de mosaïques possible en déplaçant la lame vers le haut pour permettre au pied articulé de
fonctionner en toute position le long des rails.
2.Il ne faut pas utiliser d’huile pour les coupe-carreaux 10500, 10600 et 10800 car cela rendra les pièces
mobiles collantes et empâtées lorsque l’huile se combine à la saleté et à la poussière des carreaux de
céramique.
3.L’usure des rails chromés est normale et peut se distribuer uniformément en tournant occasionnellement
les deux rails. Pour les coupe-carreaux à boulons hexagonaux retenant les rails, desserrez chaque boulon et
tournez un peu les rails, puis resserrez les boulons à la fin.
4.La seule pièce que vous devez remplacer de routine est la lame de coupe de carbure. Toutes les autres
pièces sont aussi disponibles, au besoin.
Hauteur de la lame de coupe
ajustable à quatre niveaux
La hauteur de la lame de coupe s’ajuste, d’un seul mouvement, à quatre
niveaux selon l’épaisseur du carreaux. Ainsi, les carreaux de toute
épaisseur se coupent facilement.
Levier
de poignée
Bord
de coupe
Plaque de pression
Bouton de réglage
de hauteur
Coupe facile des
carreaux mosaïqués
En coupant un carreau mosaïqué et après l’avoir marqué, le premier carreau se
coupe en autant que la barre de coupe frappe le carreau délicatement. Si le bord
de coupe est coincé au deuxième carreaux, soulevez un peu la lame en tournant
le bouton pour que les autres carreaux se coupent facilement.
Bord
de coupe
2éme Carreaux 1er Carreaux Barre
de
coupe
Traceur

– 5 –
STK# DESCRIPTION
10801 Boîte
10801-2/3 Coussinets de rechange (2)
10803-4 Barres de rails (2)
10803-5 Fixation d’extrémité
10800-15C Guide (complet avec nouveau
levier de pince)
10804-20 Ensemble de glissière
10800-21 Assemblage de roulement seulement
10800-28 Poignée avec prise
10800-29 Prise
10800-32 Barre de coupe
10800-34 Porte-lame sur roulement à bille
revêtue de titane
10804-36 Poignée avec porte-lame
(20, 21, 28, 32, 34)
10804-37M Bras d’aluminium de 30,4cm (2)
21123 Lame de coupe sur roulement à
bille revêtue de titane de 0,87cm
10800 Coupe-carreaux Big Clinker de 690mm
STK# DESCRIPTION
10602* Boîte
10602-2/3 Coussinets de rechange (2)
10603-4 Barres de rails (2)
10603-5 Fixation d’extrémité
10601-15C Guide (complet avec levier de pince)
10604-20 Ensemble de glissière
10600-21 Assemblage de roulement seulement
10601-28 Poignée avec prise
10601-29 Prise
10601-32 Barre de coupe
10601-34 Porte-lame sur roulement à bille
10604-36 Poignée avec étui pour lame sur
roulement à bille, barre de coupe
et assemblage de glissière avec des
roulements (20, 21, 28, 32, 34)
10604-37M Bras d’aluminium de 30,4cm (2)
21119 Lame de coupe sur roulement à bille
de carbure de tungstène de 0,87cm
10600 Coupe-carreaux Big Clinker de 600mm
STK# DESCRIPTION
10500* Boîte
10502-2/3 Coussinets de rechange (2)
10503-4 Barres de rails (2)
10503-5 Fixation d’extrémité
10502-15C Guide (complet)
10504-20 Ensemble de glissière
10500-21 Assemblage de roulement seulement
10501-28 Poignée avec prise
10501-29 Prise
10501-32 Barre de coupe
10502-34 Porte-lame sur roulement à bille
10504-36 Poignée avec étui pour lame sur
roulement à bille, barre de coupe et
assemblage de gissière avec des
roulements (20, 21, 28, 32, 34)
10504-37M Bras d’aluminium de 30,4cm (2)
21119 Lame de coupe sur roulement à bille
de carbure de tungstène de 0,87cm
10500 Coupe-carreaux Big Clinker de 500mm
LISTE DES PIÈCES

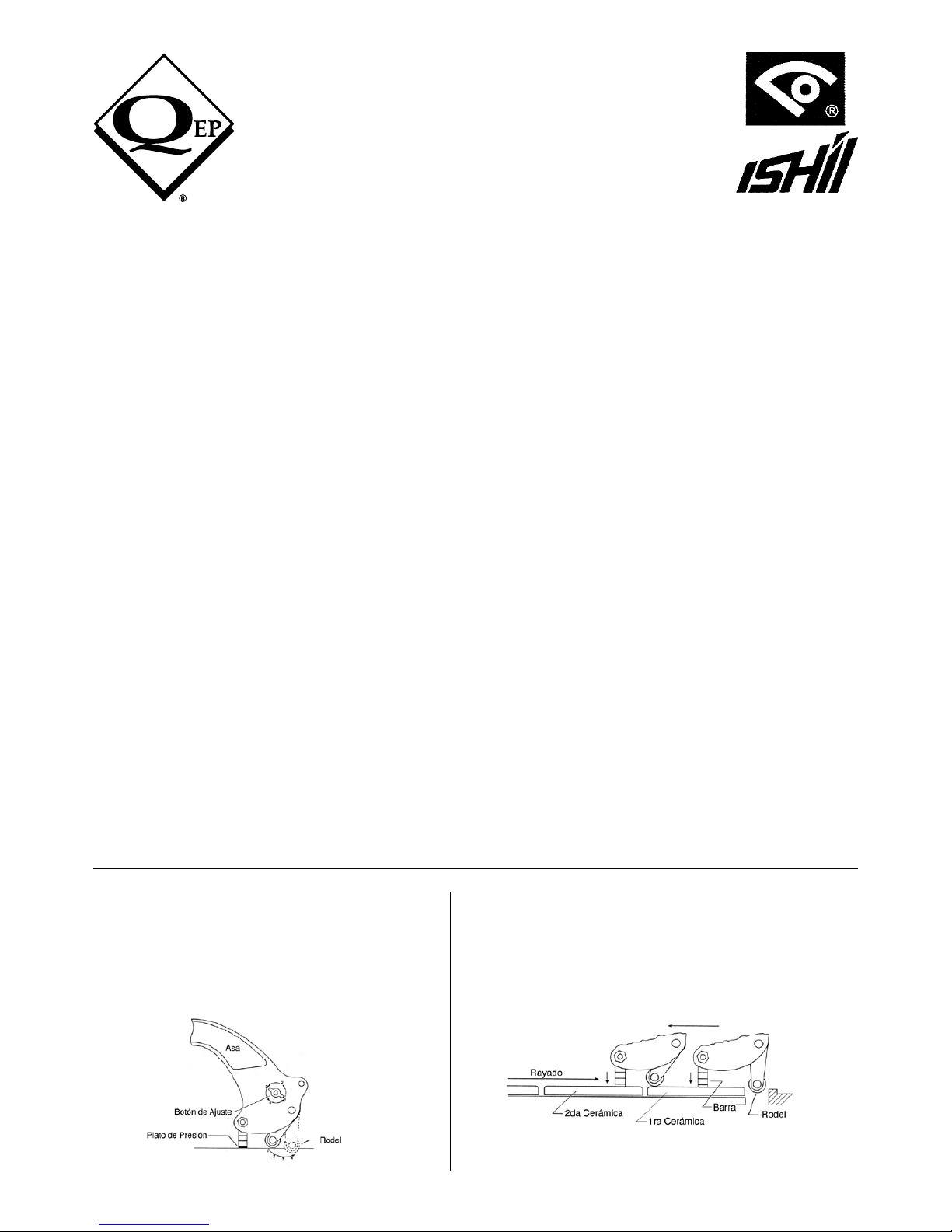

Instrucciones:
1. Ajuste la medida del transportador al tamaño apropiado de la cerámica y coloque la cerámica en la
posición más adelante del cortador contra el tope.
2.Coloque la rueda de cortar en el extremo posterior de la cerámica y deslice la rueda hacia delante
empujando el asa hacia abajo, y haciendo una muesca en la cerámica a medida que empuja el asa hacia
delante. Es impor tante hacer este corte de muesca en un movimiento continuo, haciendo solamente una
muesca por cerámica.
3.Luego de hacer la muesca, y sin mover la cerámica, coloque el asa de manera que el pie del interruptor
quede directamente por encima del extremo delantero de la cerámica en el tope. Aumente gradualmente la
presión sobre el asa hasta que la cerámica se parta por la línea de la muesca.
Observaciones:
1. Los cortadores de cerámicas 10500, 10600, y 10800 poseen una rueda de altura ajustable (tres posiciones
de muesca y una posición retráctil) que facilita el corte de cerámicas gruesas de hasta 3/4’’ y posibilita el
corte de mosaicos, ya que la rueda se puede mover hacia delante para permitir que el pie del interruptor
funcione en cualquier posición en los carriles.
2.No se debe usar aceite en los Cortadores de Cerámicas 10500, 10600 y 10800. El uso de aceite causará
que las partes móviles eventualmente queden pegajosas y gomosas, debido a que el aceite se mezcla con
la suciedad y polvo de la cerámica.
3.Es normal el desgaste en los carriles cromados y puede distribuirse en forma uniforme mediante la
rotación periódica de cada uno de los dos carriles. En el caso de cortadores con pernos hexagonales
que sostienen los carriles, afloje cada perno hexagonal y rote levemente los carriles. Vuelva a ajustar los
pernos hexagonales una vez que finalice.
4.La única pieza que ocasionalmente debe reemplazarse es la rueda de carburo para muescas. Todas las
demás piezas también están disponibles, si fuera necesario.
Fácil corte de un mosaico
Cuando corte mosaicos, una vez que haya finalizado haciendo la muesca,
puede cortarse el primero siempre que la barra interruptora golpee el mosaico
levemente. Si el borde para cortar queda atascado en el segundo mosaico,
eleve un poco la rueda girando la perilla para poder cortar fácilmente los
siguientes mosaicos.
Altura de la rueda para cortar
ajustable a cuatro niveles
La altura de la rueda para cortar puede ajustarse a cuatro niveles
de acuerdo con el grosor de la cerámica, mediante un movimiento
de contacto. Por lo tanto, las cerámicas de cualquier grosor pueden
cortarse fácilmente.
– 6 –
10500 500mm
10600 600mm
10800 690mm
BIG CLINKER™
Cortador

LISTA DE LAS PARTES
STK # DESCRIPCION
10502* Caja
10502-2/3 Cojin de repuesto (2)
10503-4 Rieles (2)
10503-5 Consola final
10502-15C Guia (completa)
10504-20 Carro
10500-21 Rodamiento sin carro
10501-28 Mango con agarradera
10501-29 Agarradera
10501-32 Barra
10502-34 Chasis para rodel con rodamiento
10504-36 Mango completo con el chasis, barra, carro con
rodamientos (20, 21, 28, 32, 34)
10504-37M Brazo de aluminio de 305mm
21123 Rodel de carburo de
tungsteno con rodamientos
STK # DESCRIPCION
10602* Caja
10602-2/3 Cojin de repuesto
10603-4 Rieles (2)
10603-5 Consola final
10601-15C Guia (completa)
10604-20 Carro
10600-21 Rodamiento sin carro
10601-28 Mango con agarradera
10601-29 Agarradera
10601-32 Barra
10601-34 Chasis para rodel con rodamiento
10604-36 Mango completo con el chasis, barra, carro con
rodamientos (20, 21, 28, 32, 34)
10604-37M Brazo de aluminio de 305mm
21119 Rodel de carburo de tungsteno con rodamientos
10500 Cortador de 500mm “Big Clinker”
STK# DESCRIPCION
10801 Caja
10801-2/3 Cojin de repuesto
10803-4 Rieles (2)
10803-5 Consola final
10800-15C Guia (completa)
10804-20 Carro
10800-21 Rodamiento sin carro
10800-28 Mango con agarradera
10800-29 Agarradera
10800-32 Barra
10800-34 Chasis para rodel con rodamiento
10804-36 Mango completo con el chasis, barra, carro con
rodamientos (20, 21, 28, 32, 34)
10804-37M Brazo de aluminio de 305mm
21123 Rodel de carburo de tungsteno con rodamientos
10600 Cortador de 600mm “Big Clinker”
10800 Cortador de 690mm “Big Clinker”
– 7 –

Boca Raton, FL 33487
www.qep.com
E2112-6820
GARANTIE LIMITÉE
Faire référence à la carte de garantie.
LIMITED WARRANTY
Refer to warranty card.
GARANTIA LIMITADA
Referirse a la tarjeta de guarantia.
