English
M7VIG Pro Features
 Use VIA VT8375 (KM266)/ VT8235 Chipset, Winbond W83697HF, LAN
Chip- VT6103 (optional).
 Contains on board I/O facilities, which include one serial port, one VGA port,
a parallel port, a PS/2 mouse port, a PS/2 keyboard port, audio ports, USB
2.0 ports, a LAN port (optional) and a game port.
 Supports the single AMD Socket A for Athlon™(Thunderbird™) / Athlon
XP™/ Duron ™processors running at 200/266 MHz Front Side Bus (FSB).
 Supports Ultra 133/100/66/33, PIO modes, IDE hard disk drives, LBA
mode.
 Supports 2 DDR 200/266 MHz (without ECC) devices, maximun memory
size up to 2GB.
 Supports 2 SDR 100/133 MHz (without ECC) devices, maximun memory
size up to 2 GB.
 Supports one CNR Slot (Type B only), three 32-bit PCI Bus slots, and one
AGP Slot.
 Complies with PC Micro-ATX form factor specifications.
 Supports popular operating systems such as Windows NT, Windows 2000,
Windows ME, Windows XP, LINUX and SCO UNIX.
 AC’97 2.2 compatible.
 High S/N ratio meets PC 99 requirements.
 6CH DAC, applicable for leading motherboard chipsets.
 Line-in phonejack share with rear out.
 Supports front audio pin head functions.

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
2
Package contents
 HDD Cable X 1, FDD Cable X 1, Fully Setup Driver CD X 1
 Flash Memory Writer for BIOS update X 1
 USB Cable X 2 (Optional)
 Rear I/O Panel for ATX Case X 1 (Optional)

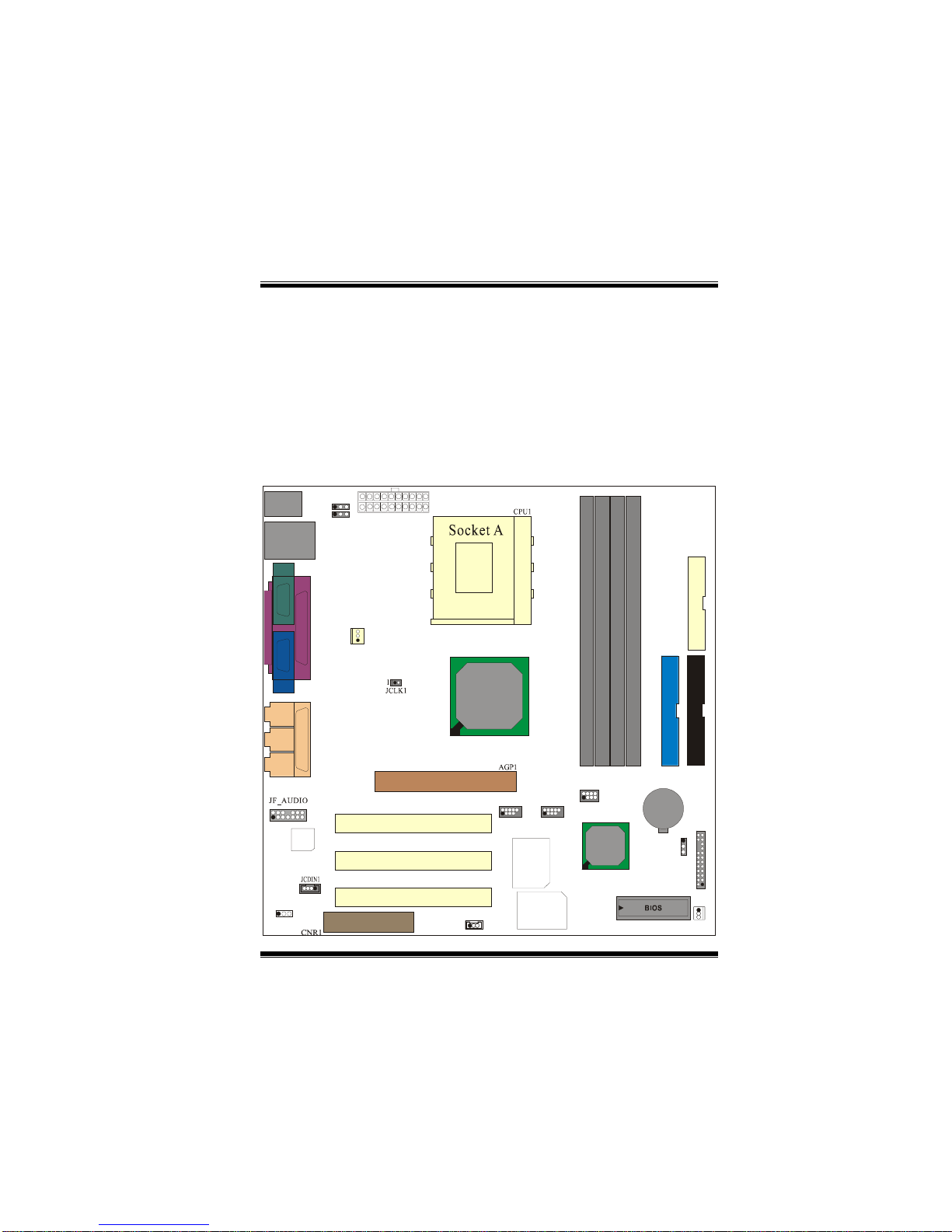

Layout of M7VIG Pro
JPRNT1
JCOM1
JVGA1
JKBMS1
JUSBLAN1
JAUD GAME
JSPKR1
SP-OUT
JMIC1
MIC-IN
JLIN1
LINE-IN
JMIC1
GAME Port
PCI3
PCI2
PCI1
V
T8375
(
KM 266
)
JCFAN1
JSFAN1
1
JPANEL1 12
2324
FDD1
FLOPPY DISK CONN.
IDE1 IDE2
PRIMARY IDECONN.
JCMOS1
BAT1
1
JDIMMVOLT
1
27 8
JATXPWR1
JUSB2
29
10
1
JWOL1
1
JCODECSEL
1
1
1
213 14
Winbond
I/O
1
V
T8235
SECONDARY IDE CONN.
SDR2
SDR1
DDR2
DDR1
JUSB3
29
10
1
JKBV11
1
JUSBV1
Codec
LAN Chip

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
3
CPU Installation
1. Pull the lever sideways away from the socket then raise the lever up
to 90-degree angle.
2. Locate Pin A in the socket and lock for the white dot or cut edge in
the CPU. Match Pin A with the white dot/cut edge then insert the
CPU.
3. Press the lever down. Then Put the fan on the CPU and buckle it
and put the fan’s power port into the JCFAN1, then to complete the
installation.
CPU/ System Fan Headers: JCFAN1/ JSFAN1
CPU
JSFAN1
Ground
12V
Sense
1
JCFAN1
1Ground
12V
Sense

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
4
DDR DIMM Modules: DDR1-2
DRAM Access Time: 2.5V Unbuffered DDR 200/266 MHz Type
required.
DRAM Type: 64MB/ 128MB/ 256MB/ 512MB/ 1GB DIMM Module (184
pin)
DIMM Socket
Location DDR Module Total Memory Size (MB)
DDR 1 64MB/128MB/256MB/512MB/1GB
*1
DDR 2 64MB/128MB/256MB/512MB/1GB
*1
Max is
2GB
 The list shown above for DRAM configuration is only for reference.
SDR DIMM Modules: SDR1-2
DRAM Access Time: 3.3V Unbuffered SDR 100/133 MHz Type required.
DRAM Type: 64MB/ 128MB/ 256MB/ 512MB/ 1GB DIMM Module (184
pin)
DIMM Socket
Location SDR Module Total Memory Size (MB)
SDR 1 64MB/128MB/256MB/512MB/1GB
*1
SDR 2 64MB/128MB/256MB/512MB/1GB
*1
Max is
2GB
 The list shown above for DRAM configuration is only for reference.
When you use DDR SDRAM, the memory power will
automatically set to 2.5V.
When you use SDRAM, the memory power will automatically set
to 3.3V.

For the above settings, you can only use one kind of memory on
this motherboard. It is forbidden to insert both kind of memory
simultaneously. You must insert only DDR or SDRAM.

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
5

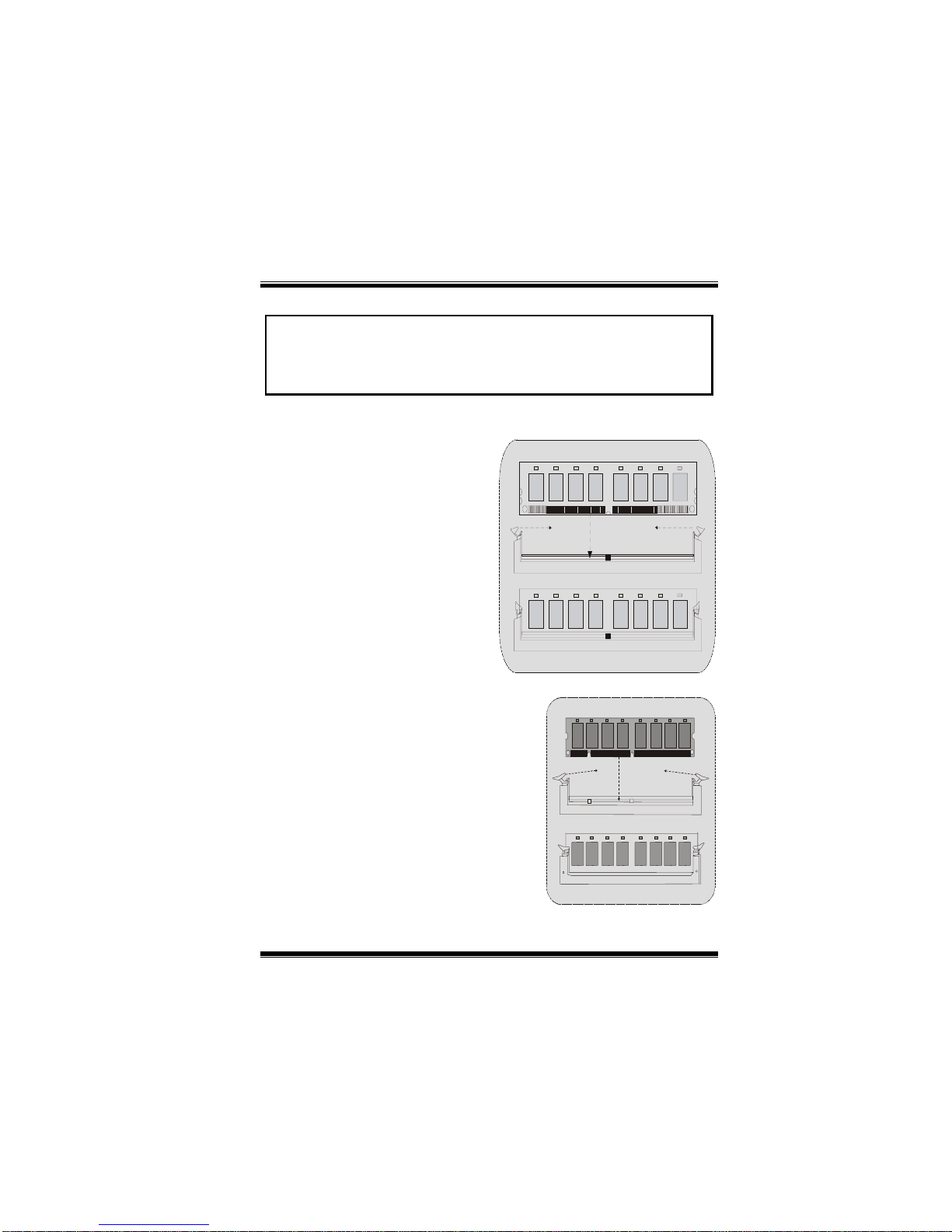

How to install a DIMM Module
DDR SDRAM
1. The DIMM socket has a
“ Plastic Safety Tab”, and the
DIMM memory module has an
“Asymmetrical notch”, so the
DIMM memory module can only
fit into the slot in one direction.
2. Push the tabs out. Insert the
DIMM memory modules into the
socket at a 90-degree angle, then
push down vertically so that it will
fit into the place.
3. The Mounting Holes and plastic
tabs should fit over the edge and
hold the DIMM memory modules
in place.
SDRAM
1. The DIMM socket has a
“ Plastic Safety Tab”, and the
DIMM memory module has an
“Asymmetrical notch”, so the
DIMM memory module can only
fit into the slot in one direction.
2. Push the tabs out. Insert the
DIMM memory modules into the
socket at a 90-degree angle,
then push down vertically so that
it will fit into the place.
3. The Mounting Holes and
plastic tabs should fit over the
edge and hold the DIMM
memory modules in place.

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
6
Jumpers, Headers, Connectors & Slots
Hard Disk Connectors: IDE1/ IDE2
The motherboard has a 32-bit Enhanced PCI IDE Controller that
provides PIO Mode 0~4, Bus Master, and Ultra DMA / 33/ 66/ 100/ 133
functionality. It has two HDD connectors IDE1 (primary) and IDE2
(secondary).
The IDE connectors can connect a master and a slave drive, so you can
connect up to four hard disk drives. The first hard drive should always be
connected to IDE1.
Floppy Disk Connector: FDD1
The motherboard provides a standard floppy disk connector that
supports 360K, 720K, 1.2M, 1.44M and 2.88M floppy disk types. This
connector supports the provided floppy drive ribbon cables.
Communication Network Riser Slot: CNR1
The CNR specification is an open Industry Standard Architecture, and it
defines a hardware scalable riser card interface, which supports
modem only.
Peripheral Component Interconnect Slots: PCI1-3
This motherboard is equipped with 3 standard PCI slots. PCI stands for
Peripheral Component Interconnect, and it is a bus standard for
expansion cards. This PCI slot is designated as 32 bits.
Accelerated Graphics Port Slot: AGP1
Your monitor will attach directly to that video card. This motherboard
supports video cards for PCI slots, but it is also equipped with an
Accelerated Graphics Port (AGP). An AGP card will take advantage of
AGP technology for improved video efficiency and performance,
especially with 3D graphics.

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
7
Power Connectors: JATXPWR1
DIMM Power Selection Connector: JDIMMVOLT
 It strongly recommended to set DDR DIMM voltage in default setting
2.5V, and it for over voltage function.
Wake On LAN Header: WOL1
Clear CMOS Jumper: JCMOS1

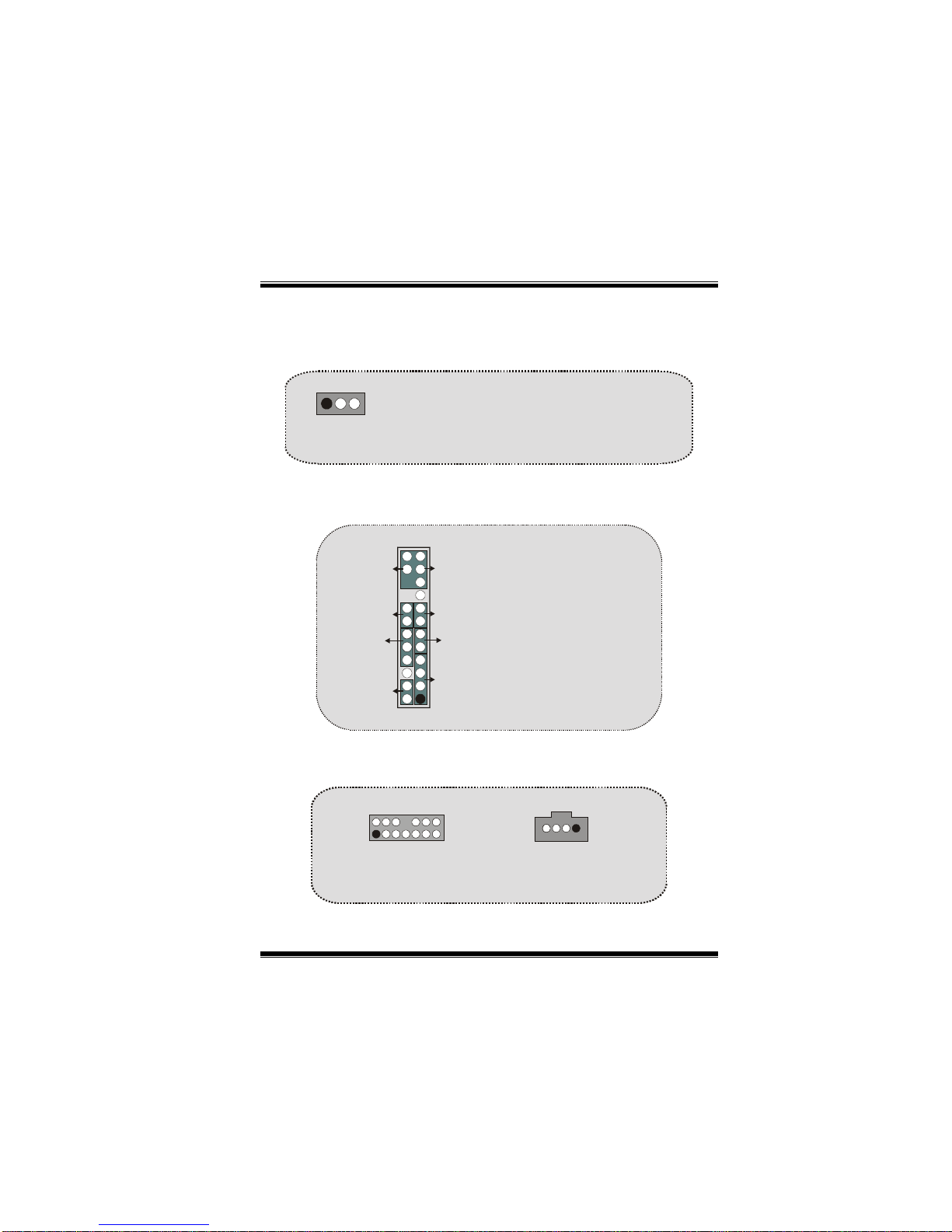

WOL1
1
5V_SB Wake up
Ground
JATXPWR1
(ATX Main Power Conn.)
JATXPWR1
(ATX Main Power Conn.)
1

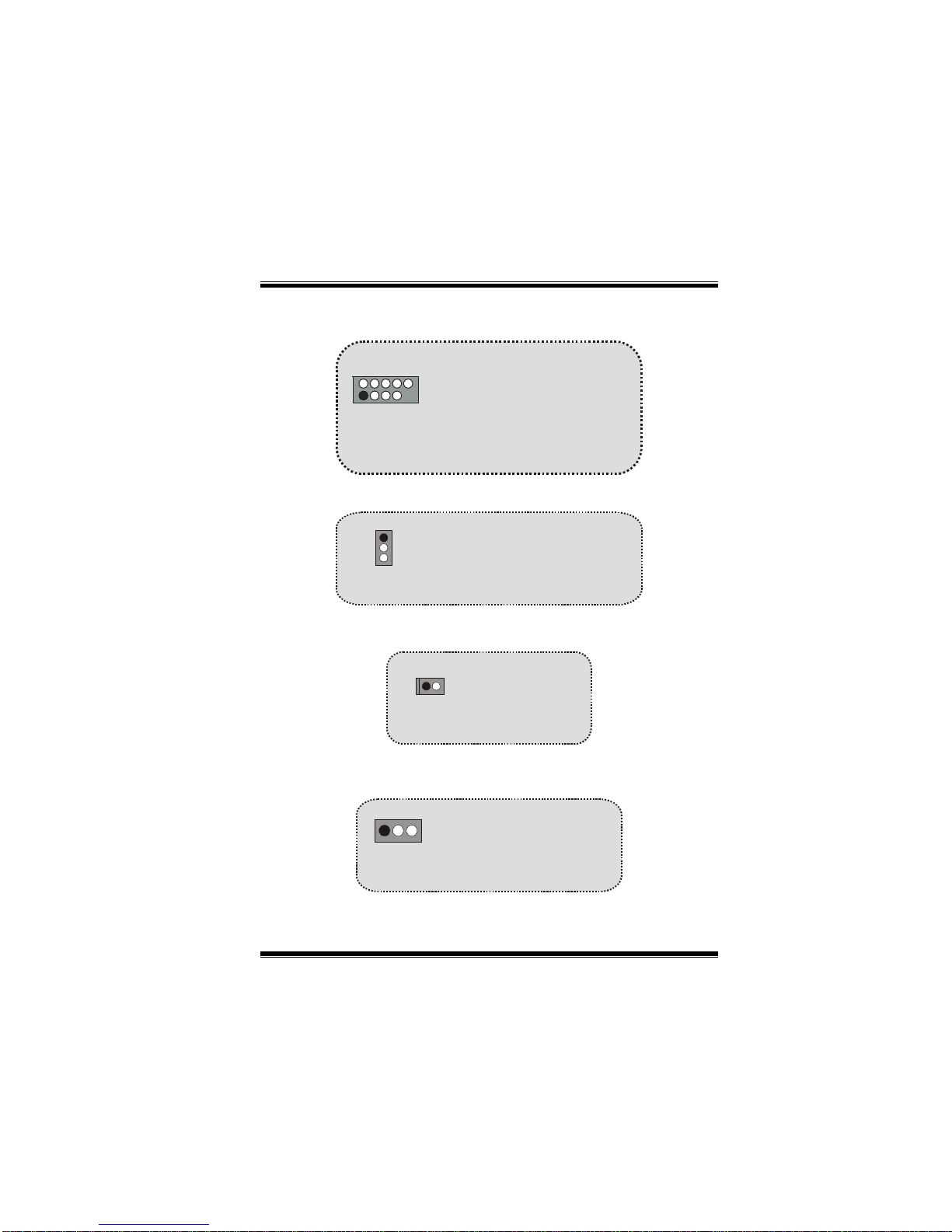

JCMOS1
Pin 1-2 on ==> Normal Operation
(default)
Pin 2-3 on ==> Clear CMOS Data
1
2
JDIMMVOLT
Pin 1-2 on ==> 2.5V
Pin 3-4 on ==> 2.6V
Pin 5-6 on ==> 2.7V
Pin 7-8 on ==> 2.8V
(Default ==> 2.5V)

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
8
Front USB Header: JUSB2/ JUSB3
5V/ 5VSB Selection for USB: JUSBV1
CPU Frequency Selection: JCLK1
5V/ 5VSB Selection for Keyboard: JKBV1
JUSB2/3
2
1
Pin1,2 ==> +5V
Pin3,4 ==> Data(-)
Pin5,6 ==> Data(+)
Pin7,8 ==> Ground
Pin9 ==> KEY
Pin10 ==> NA
1
JKBV1
Pin 1-2 on ==> 5V
Pin 2-3 on ==> 5V_SB
1
JUSBV1
Pin 1-2 on ==> 5V
Pin 2-3 on ==> 5V_SB
1
JCLK1
On ==> 100MHz
Off ==> 133MHz

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
9
CNR Codec Primary/ Secondary Selection:
JCODECSEL
Front Panel Connector: JPANEL1
Audio Subsystem: JF_AUDIO/ JCDIN1
Pin 1-2 ==> On board primary Codec (Default)
Pin 2-3 ==> CNR primary Codec
1
JCODECSEL
1
2
JAUDIO1
(Front Audio Header)
1
JCDIN1
(CD-ROM Audio-In Header)
1
2
JF_AUDIO
(Front Audio Header)
1
JCDIN1
(CD-ROM Audio-In Header)
SPK ==> Speaker Conn.
HLED ==> Hard Driver LED
RST ==> Reset Button
IR ==> Infrared Conn.
SLP ==> Sleep Button
PWR_LED ==> Power LED
ON/ OFF ==> Power-on Button
SPK
PWR_LED HLED
SLP
RST
2
24 IR
1
23
IR
ON/OFF
(+)
(-)
(+)
(-)
(+)

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
10
Back Panel Connectors
Pin1 ==> Mic In Pin2 ==> Ground
Pin3 ==> Mic Power Pin4 ==> Audio Power
Pin5 ==> RT Line Out Pin6 ==> RT Line Out
Pin7 ==> Reserved Pin8 ==> KEY
Pin9 ==> LFT Line Out Pin10 ==> LFT Line Out
Pin11==> RT Line In Pin12 ==> RT Line In
Pin13 ==> LFT Line In Pin14 ==> LFT Line In
JF_AUDIO
1
213
14
PS/2
Keyboard
PS/2
Mouse
COM1
Parallel Game Port
JPRNT1 JGAME1
JCOM1
JKBMS1
USB
LAN(Optional)
JUSBLAN1
Speaker
Out Line In Mic
In
JVGA1
VGA1

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
11
Español
Características del M7VIG Pro
 Usa Chipset VIA VT8375 (KM266)/ VT8235, Winbond W83697HF, LAN
Chip- VT6103 (opcional).
 Contiene facilidades I/O integrados en la placa madre en el que incluye un
puerto en serie, un puerto VGA, un puerto paralelo, un puerto de ratón
PS/2, un puerto de teclado PS/2, puerto de audio, puertos USB 2.0, un
puerto LAN (opcional) y un puerto de juego.
 Soporta single AMD Socket A para procesadores Athlon™
(Thunderbird™)/ Athlon XP™/ Duron™corriendo a 200/266 MHz Front
Side Bus (FSB).
 Soporta Ultra 133/100/66/33, modos PIO, discos duros IDE, modo LBA.
 Soporta 2 dispositivos DDR 200/266 MHz (sin ECC), memoria máxima de
hasta 2 GB.
 Soporta 2 dispositivos SDR 200/266 MHz (sin ECC), memoria máxima de
hasta 2 GB.
 Soporta una ranura CNR (solamente de Tipo B), tres ranuras PCI Bus de
32-bit, y una ranura AGP.
 Conforma con las especificaciones del factor de forma de tamaño PC
Micro-ATX.
 Soporta sistemas operativos populares tales como Windows NT, Windows
2000, Windows ME, Windows XP, LINUX y SCO UNIX.
 Compatible con AC’97 2.2.
 High S/N ratio reune los requisitos del PC 99.
 6CH DAC, aplicables para chipsets de principales placas madres.
 Entrada de Línea compartido con el rear out.
 Soporta funciones del cabezal de contactos del audio frontal.

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
12
Contenido del Paquete
 Cable HDD X 1, Cable FDD X 1, Configuración Completa del Driver CD X
1
 Flash Memory Writer para actualización del BIOS X 1
 Cable USB X 2 (Opcional)
 Panel Trasero I/O para Caja ATX X 1 (Opcional)
Disposición del M7VIG Pro
JPRNT1
JCOM1
JVGA1
JKBMS1
JUSBLAN1
JAUD GAME
JSPKR1
Salida del
Altavoz
JMIC1
Entrada
del MIC
JLIN1
Entrada
de Linea
JMIC1
Puerto de Juego
PCI3
PCI2
PCI1
V
T8375
(KM 266)
JCFAN1
JSFAN1
1
JPANEL1 12
2324
FDD1
IDE1 IDE2
JCMOS1
BAT1
1
JDIMMVOLT
1
27 8
JATXPWR1
JUSB2
29
10
1
JWOL1
1
JCODECSEL
1
1
1
213 14
Winbond
I/O
1
V
T8235
SDR2
SDR1
DDR2
DDR1
JUSB3
29
10
1
JKBV11
1
JUSBV1
Codec
LANChip

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
13
Instalación de la CPU
1. Tire de la palanca del lado del zócalo, luego levante la palanca
hasta un ángulo de 90 grados.
2. Sitúe el contacto A del zócalo y busque el punto blanco o corte el
borde en la CPU. Empareje el contacto A con el punto blanco/
corte del borde, luego inserte la CPU.
3. Presione la palanca para abajo. Ponga el ventilador en la CPU y
abróchelo. Luego ponga el puerto de corriente del ventilador en el
JCFAN1. Y ya habrá completado su instalación.
CPU/ Cabezales del Sistema de Ventilación: JCFAN1/
JSFAN1
JCFAN1
1Tierra
12V
Sense
JSFAN1
Tierra
12V
Sense
1
CPU

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
14
Módulos DDR DIMM: DDR1-2
DRAM Tiempo de Acceso: 2.5V Unbuffered DDR 200/266 MHz Tipo
requerido.
DRAM Tipo: 64MB/ 128MB/ 256MB/ 512MB/ 1GB Módulo DIMM (184
pin)
Localización
del Módulo
DIMM
Módulo DDR Total del
Tamaño de
Memoria (MB)
DDR 1 64MB/128MB/256MB/512MB/1GB
*1
DDR 2 64MB/128MB/256MB/512MB/1GB
*1
Máximo de
2GB
 La lista de arriba para la configuración DRAM es solamente para
referencia.
Módulo SDR DIMM: SDR1-2
DRAM Tiempo de Acceso: 3.3V Unbuffered SDR 100/133 MHz Tipo
requerido.
DRAM Tipo: 64MB/ 128MB/ 256MB/ 512MB/ 1GB Módulos DIMM (184
contactos)
Localización
del Módulo
DIMM
Módulo SDR Total del
Tamaño de
Memoria (MB)
SDR 1 64MB/128MB/256MB/512MB/1GB
*1
SDR 2 64MB/128MB/256MB/512MB/1GB
*1
Máximo de
2GB
 La lista de arriba para la configuración DRAM es solamente para
referencia.
Cuando use DDR SDRAM, la corriente de la memoria
automáticamente se configurará a 2.5V.
Cuando use SDRAM, la corriente de la memoria
automáticamente se configurará a 3.3V.

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
15
 Para la configuración arriba mencionada, usted solamente puede
utilizar un sólo tipo de memoria en ésta placa madre. Está
prohibido insertar los dos tipos de memoria simultáneamente.
Solamente puede insertar DDR o SDRAM.
Cómo instalar un Módulo DIMM
DDR SDRAM
1. El zócalo DIMM tiene una
lengüeta plástica de seguridad y
el módulo de memoria DIMM
tiene una muesca asimétrica, así
el módulo de memoria DIMM
puede caber solamente en la
ranura de una sóla dirección.
2. Tire la lengüeta hacia afuera.
Inserte los módulos de memoria
DIMM en el zócalo a los 90
grados, luego empuje hacia abajo
verticalmente de modo que
encaje en el lugar.
3. Los agujeros de montaje y las
lengüetas plásticas deben caber
por sobre el borde y sostenga los
módulos de memoria DIMM en el
lugar.
SDRAM
1. El zócalo DIMM tiene una lengüeta
plástica de seguridad y el módulo de
memoria DIMM tiene una muesca
asimétrica, así el módulo de memoria
DIMM puede caber solamente en la
ranura de una sóla dirección.
2. Tire la lengüeta hacia afuera. Inserte
los módulos de memoria DIMM en el
zócalo a los 90 grados, luego empuje
hacia abajo verticalmente de modo que
encaje en el lugar.
3. Los agujeros de montaje y las
lengüetas plásticas deben caber por
sobre el borde y sostenga los módulos de memoria DIMM en el lugar.

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
16
Conectores, Cabezales, Puentes y Ranuras
Conectores del Disco Duro: IDE1/ IDE2
La placa madre tiene un controlador de 32-bit PCI IDE que proporciona
Modo PIO 0~4, Bus Master, y funcionalidad Ultra DMA / 33/ 66/ 100.
Tiene dos conectores HDD IDE1 (primario) y IDE2 (secundario).
El conector IDE puede conectar a un master y un drive esclavo, así
puede conectar hasta cuatro discos rígidos. El primer disco duro debe
estar siempre conectado al IDE1.
Conector para el Disquete: FDD1
La placa madre proporciona un conector estándar del disquete (FDC)
que soporta 360K, 720K, 1.2M, 1.44M y 2.88M tipos de disquete. Éste
conector utiliza los cables de cinta proporcionados por el disquete.
Banda de Suspensión de Comunicación y Red: CNR1
La especificación CNR es una abierta Industria de Arquitectura Estándar,
que define una tarjeta de interface escalable del hardware en el que
soporta solamente modem.
Ranura de Interconexión del Componente Periférico:
PCI1-3
Ésta placa madre está equipada con 3 ranuras estándar PCI. PCI es la
sigla para Interconexión del Componente Periférico, y es un bus
estándar para tarjetas de expansión en el que suplanta a la antigua bus
estándar ISA, en su mayoría de las partes. Ésta ranura PCI está
diseñado con 32 bits.
Ranura del Puerto Acelerado para Gráficos: AGP1
Su monitor se fijará directamente a la tarjeta de video. Ésta placa madre
soporta tarjetas de video para ranuras PCI, y también está equipado con
un Puerto Acelerado para Gráficos. Ésta tarjeta AGP tomará ventaja
de la tecnología del AGP para el mejoramiento de la eficiencia y
funcionamiento del video, especialmente con gráficos 3D.

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
17
Conectores de Corriente: JATXPWR1
Conector de Selección de la Corriente DIMM:
JDIMMVOLT
 Ésta fuertemente recomendado fijar el voltaje del DDR DIMM en su
voltaje predeterminado 2.5V, and it for over voltage function.
Cabezal Wake On LAN: WOL1
Puente de Borrar CMOS: JCMOS1
JATXPWR1
(ATX Main Power Conn.)
JATXPWR1
(ATX Conector de Corriente Principal.)
1
JCMOS1
Contacto 1-2 encendido ==> Operacion Normal (default)
Contacto 2-3 encendido ==> Borrar Datos CMOS
1
2
JDIMMVOLT
Contacto 1-2 on ==> 2.6V
Contacto 3-4 on ==> 2.7V
Contacto 5-6 on ==> 2.8V
Contacto 7-8 on ==> 2.9V
(Predeterminado ==> 2.5V)
JWOL1
1
5V_SB Wake up
Tierra

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
18
Cabezal Frontal USB: JUSB2/ JUSB3
5V/ 5VSB Selección para USB: JUSBV1
Selección de Frecuencia del CPU: JCLK1
5V/ 5VSB Selección para Teclado: JKBV1
1
JCLK1
On ==> 100MHz
Off ==> 133MHz
1
JUSBV1
Contacto 1-2 on ==> 5V
Contacto 2-3 on ==> 5V_SB
JUSB2/
3
2
1
Contacto1,2 ==> +5V
Contacto3,4 ==> Dato(-)
Contacto5,6 ==> Dato(+)
Contacto7,8 ==> Tierra
Contacto9 ==> KEY
Contacto10 ==> NA
1
JKBV1
Contacto 1-2 on ==> 5V
Contacto 2-3 on ==> 5V_SB
