P4SDL Features
 Use SiS 650GX/ SiS 962L Chipset, ITE 8705, LAN Phy (optional).
 Contains on board I/O facilities, which include one serial port, a VGA port, a
parallel port, a PS/2 mouse port, a PS/2 keyboard port, audio ports, USB
ports, a LAN port (optional) and a game port.
 Supports the Intel Pentium 4®(Socket 478) processor up to 2.6GHz.
 Supports Ultra DMA 133/100/66/33, four IDE hard disk drives, PIO mode 4,
and Master mode.
 Supports up to 2 DDR 200/266 MHz (without ECC) devices, running at 400
MHz Front Side Bus frequency.
 Supports one CNR Slot (Type B only), three 32-bit PCI Bus Slots, and one
AGP Slot.
 Complies with PC Micro-ATX form factor specifications.
 Supports popular operating systems such as Windows 2000, Windows ME,
Windows XP, LINUX and SCO UNIX.
 Intel®AC’97 2.2 compatible.
 High S/N ratio meets PC 99 requirements.
 Support USB1.1 and USB2.0 (Optional).
Package contents
 HDD Cable X 1, FDD Cable X 1, Fully Setup Driver CD X 1
 USB Cable X 2 (Optional)
 Rear I/O Panel for Micro-ATX Case X 1 (Optional)

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
2
Layout of P4SDL
JUSBLAN1
DDR1
DDR2
JAUDIO1 PCI1
PCI2
PCI3
JATXPWR1
CNR1
JWOL1
AGP1
JSFAN1
FDD1
IDE2 IDE1
ITE I/O
BIOS
JCDIN1
JATXPWR2
JCFAN1
SIS 650GX
Socket 478
JUSBV2
11
1
1
22
9
10
11
1
2
9
10
JUSB1
JUSBV1
1
CODEC
JDIMMPWR1
12
12
JCMOS1
SIS
962L
JPANEL1
2324
BAT1
1
78
LAN
PHY
JKBMS1
JAUD GAME1
KB
&
Mouse
USB & LAN
JCOM1
JVGA1
COM1
Parallel Port
VGA1
Game Port
SP-OUTMIC-IN
LINE-IN
COM2
JCOM2
1
2
9
10
JUSB2
JPRNT1

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
3

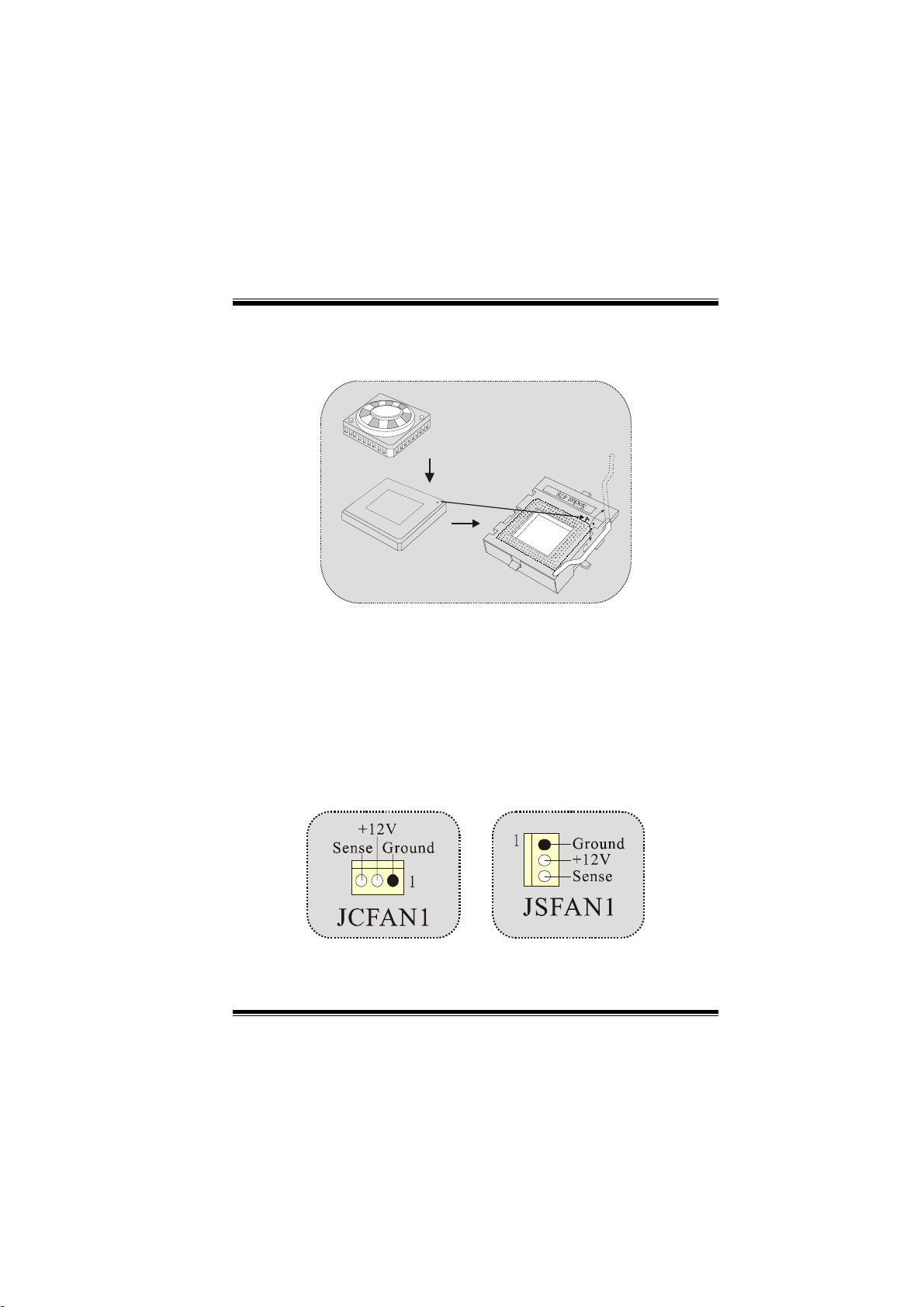

CPU Installation
1. Pull the lever sideways away from the socket then raise the lever up
to 90-degree angle.
2. Locate Pin A in the socket and lock for the white dot or cut edge in
the CPU. Match Pin A with the white dot/cut edge then insert the
CPU.
3. Press the lever down. Then Put the fan on the CPU and buckle it
and put the fan’s power port into the JCFAN1, then to complete the
installation.
CPU/ System Fan Headers: JCFAN1/ JSFAN1
CPU

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
4

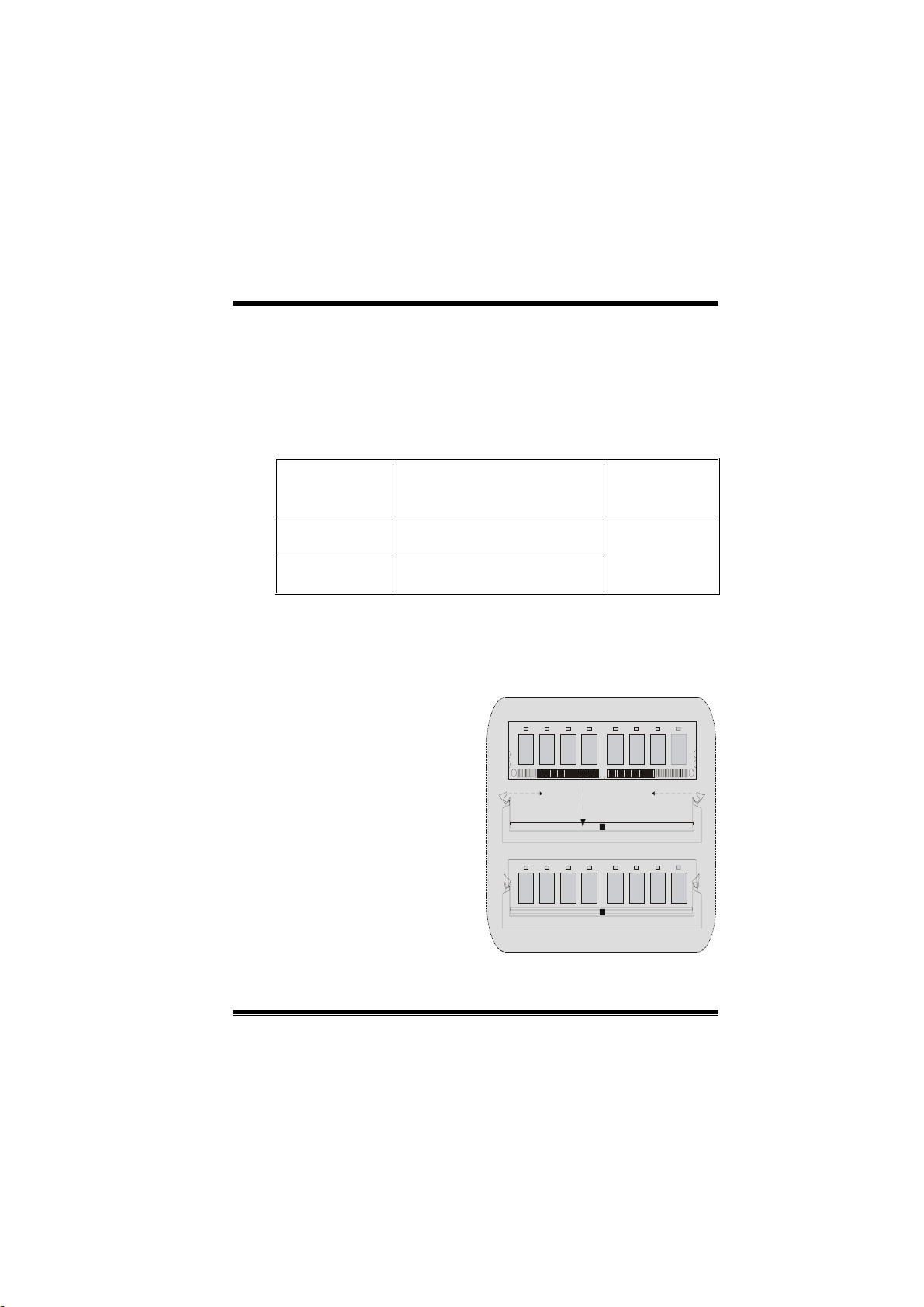

DDR DIMM Modules: DDR1-2
DRAM Access Time: 2.5V Unbuffered DDR 200/266 MHz Type
required.
DRAM Type: 64MB/ 128MB/ 256MB/ 512MB/ 1GB DIMM Module (184
pin)
DIMM Socket
Location DDR Module Total Memory Size (MB)
DDR 1 64MB/128MB/256MB/512MB/1GB
*1
DDR 2 64MB/128MB/256MB/512MB/1GB
*1
Max is
2GB
* The list shown above for DRAM configuration is only for reference.
How to install a DIMM Module
1. The DIMM socket has a
“ Plastic Safety Tab”, and the
DIMM memory module has an
“Asymmetrical notch”, so the
DIMM memory module can only
fit into the slot in one direction.
2. Push the tabs out. Insert the
DIMM memory modules into the
socket at a 90-degree angle, then
push down vertically so that it will
fit into the place.
3. The Mounting Holes and plastic
tabs should fit over the edge and
hold the DIMM memory modules
in place.

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
5
Jumpers, Headers, Connectors & Slots
Hard Disk Connectors: IDE1/ IDE2
The motherboard has a 32-bit Enhanced PCI IDE Controller that
provides PIO Mode 0~4, Bus Master, and Ultra DMA / 33/ 66/ 100 / 133
functionality. It has two HDD connectors IDE1 (primary) and IDE2
(secondary).
The IDE connectors can connect a master and a slave drive, so you can
connect up to four hard disk drives. The first hard drive should always be
connected to IDE1.
Floppy Disk Connector: FDD1
The motherboard provides a standard floppy disk connector that
supports 360K, 720K, 1.2M, 1.44M and 2.88M floppy disk types. This
connector supports the provided floppy drive ribbon cables.
Accelerated Graphics Port Slot: AGP1
Your monitor will attach directly to that video card. This motherboard
supports video cards for PCI slots, but it is also equipped with an
Accelerated Graphics Port. An AGP card will take advantage of AGP
technology for improved video efficiency and performance, especially
with 3D graphics.
Communication Network Riser Slot: CNR1
The CNR specification is an open Industry Standard Architecture, and it
defines a hardware scalable riser card interface, which supports audio,
network and modem only.
Peripheral Component Interconnect Slots: PCI1-3
This motherboard is equipped with 3 standard PCI slots. PCI stands for
Peripheral Component Interconnect, and it is a bus standard for
expansion cards, which has, supplanted the older ISA bus standard in
most ports. This PCI slot is designated as 32 bits.

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
6

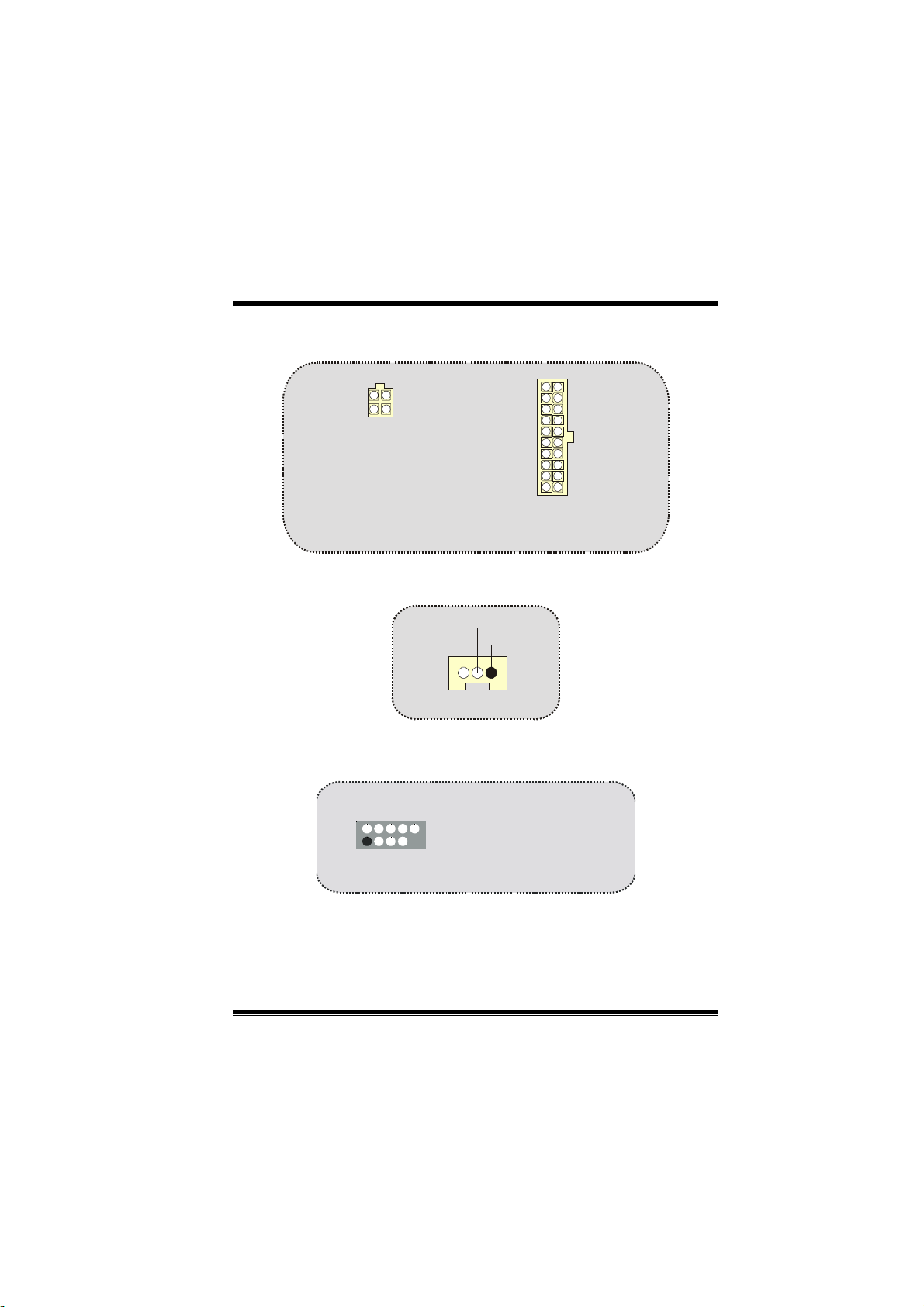

Power Connectors: JATXPWR1/ JATXPWR2
Wake On LAN Header: WOL1
Front USB Header: JUSB1/ JUSB2
JATXPWR1
(ATX Main Power Connector)
JATXPWR2
(ATX 12V Power Connector)
WOL1
1
5V_SBWake up
Ground
JUSB1/2
2
1
Pin1,2 ==> +5V
Pin3,4 ==> Data(-)
Pin5,6 ==> Data(+)
Pin7,8 ==> Ground
Pin9 ==> KEY
Pin10 ==> NA

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
7
5V/ 5VSB Selection for USB: JUSBV1/ JUSBV2
DIMM Power Selection Connector: JDIMMPWR1
 It is for over voltage function.

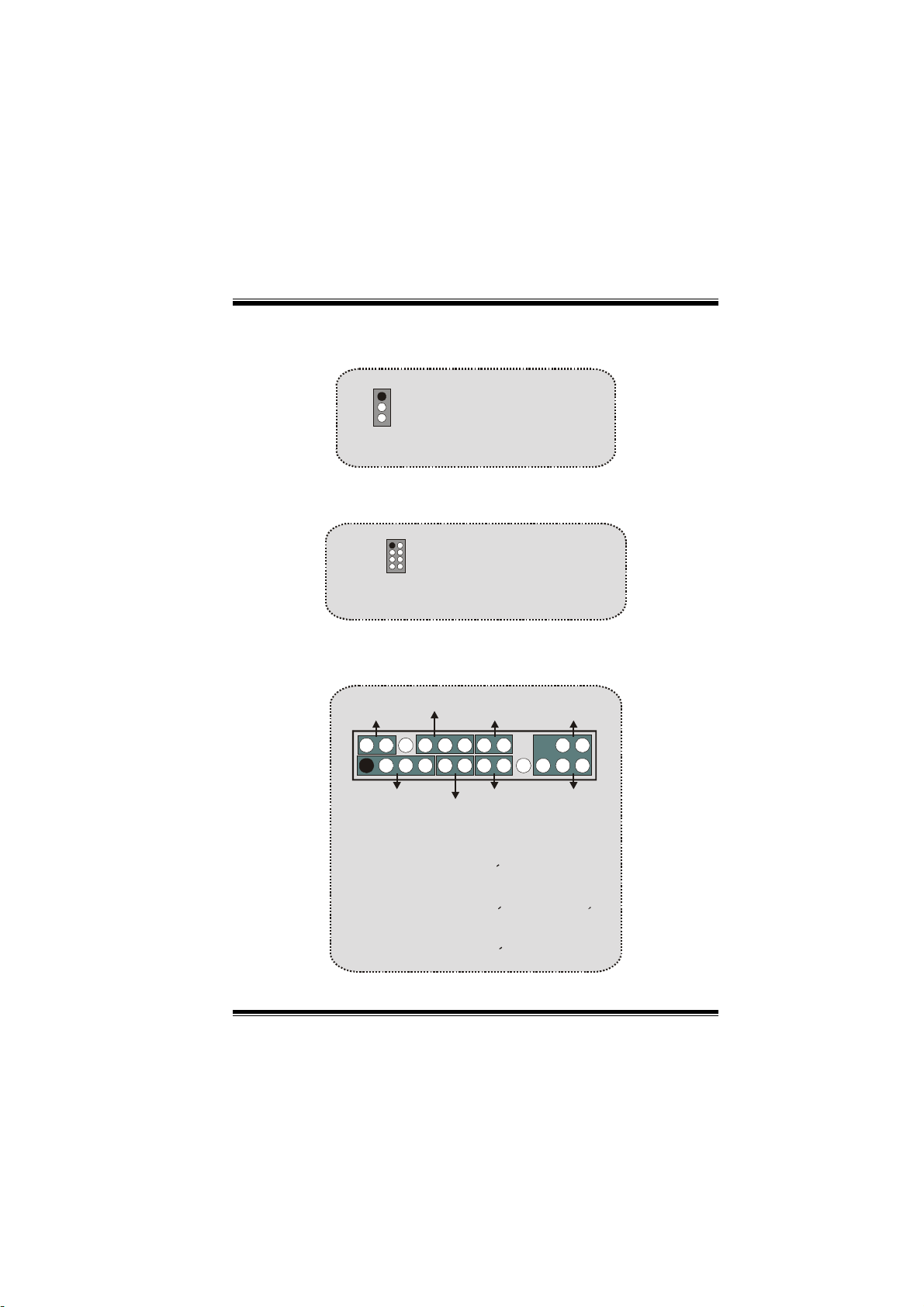

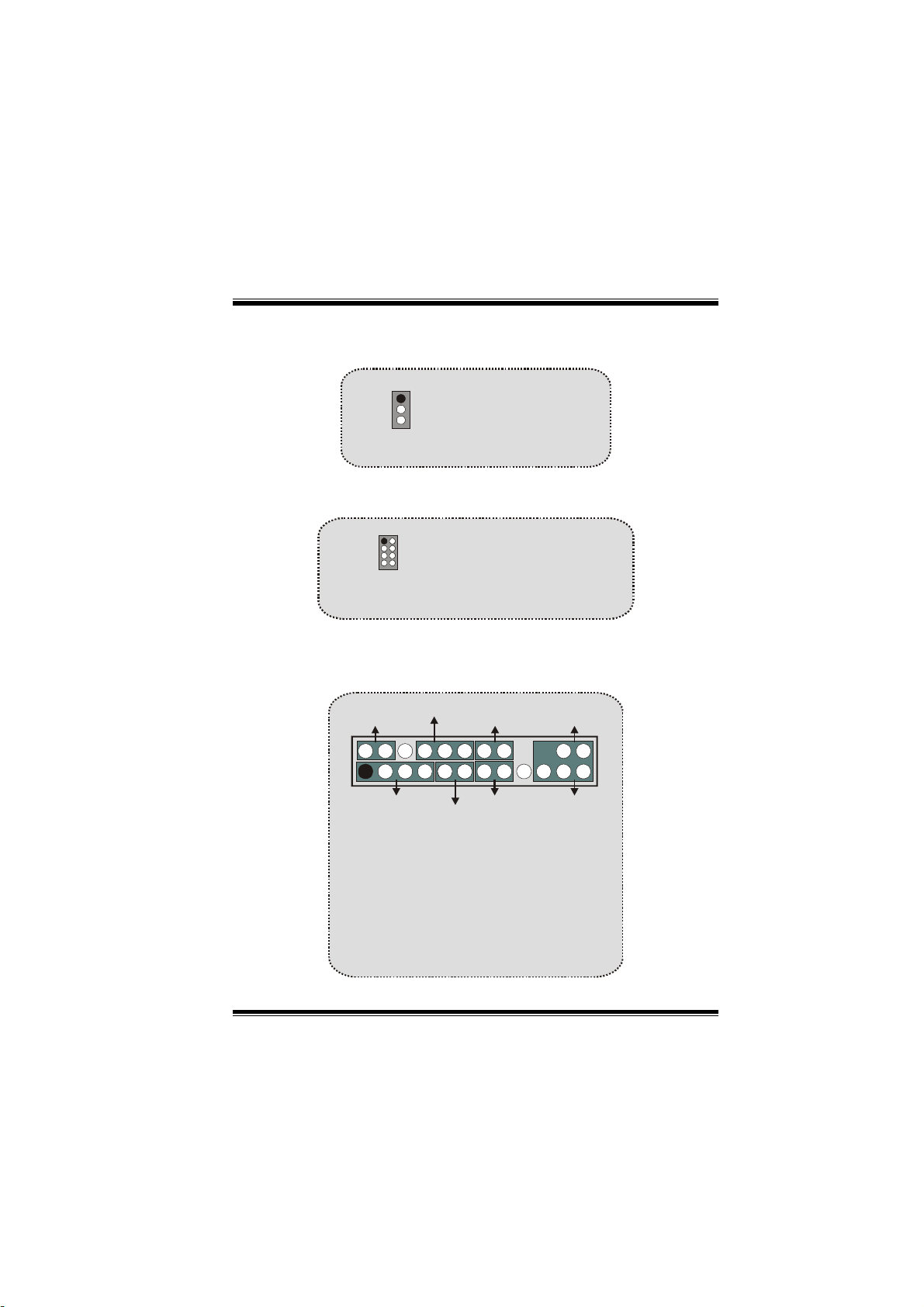

Front Panel Connector: JPANEL1
1
JUSBV1-2
Pin 1-2 on ==> 5V
Pin 2-3 on ==> 5V_SB
JDIMMPWR1
12
Jump open ==> 2.5V
Pin 1-2 ==> 2.6V
Pin 3-4 ==> 2.7V
Pin 5-6 ==> 2.8V
Pin 7-8 ==> 2.9V
SPK
PWR_LED
HLED
SLP
RST
224
IR
123
IRON/OFF
SPK ==> Speaker Conn.
HLED ==> Hard Driver LED
RST ==> Reset Button
IR ==> Infrared Conn.
SLP ==> Sleep Button
PWR_LED ==> Power LED
ON/ OFF ==> Power-on Button
(+) (-)
(+) (-)(+)

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
8

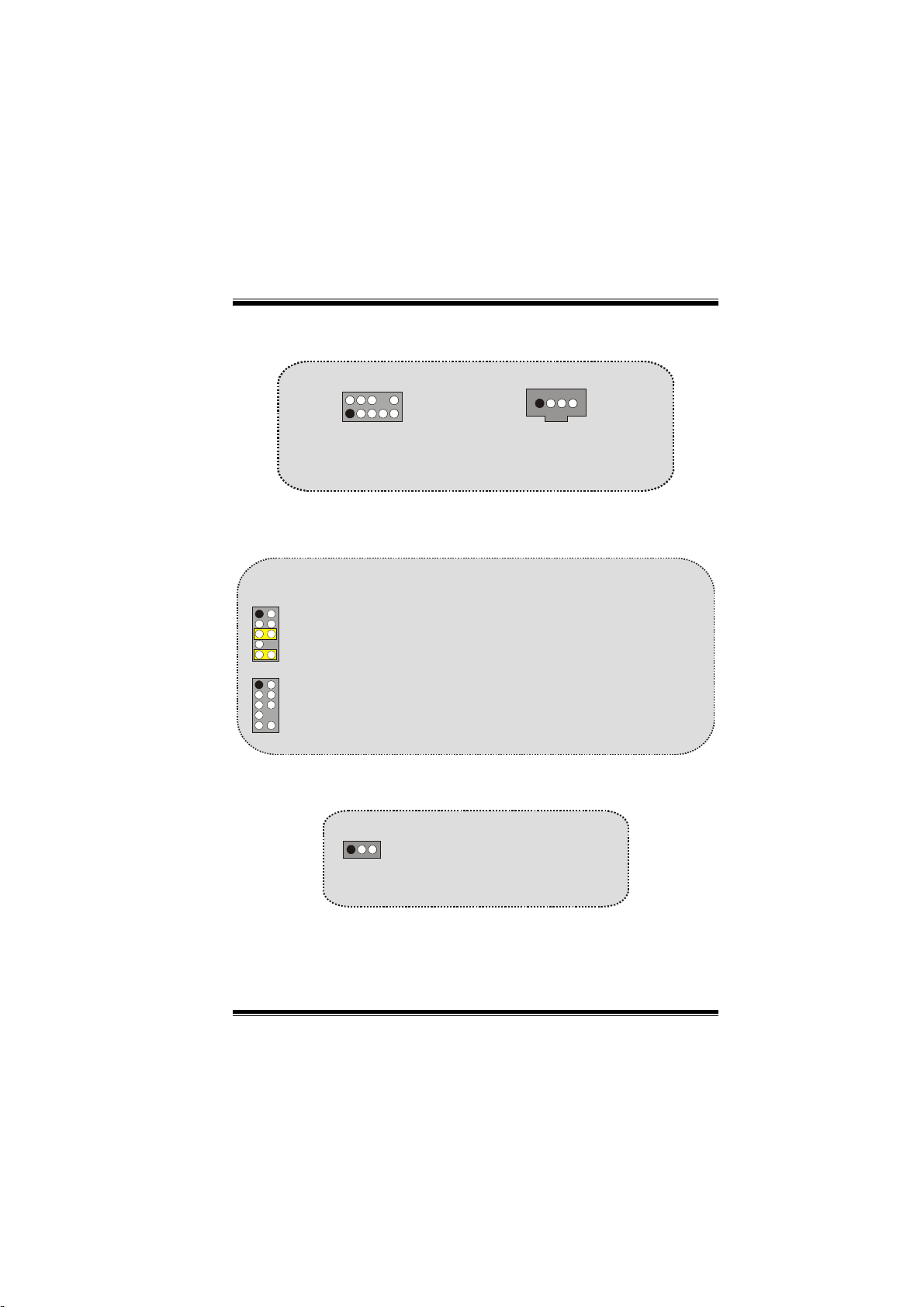

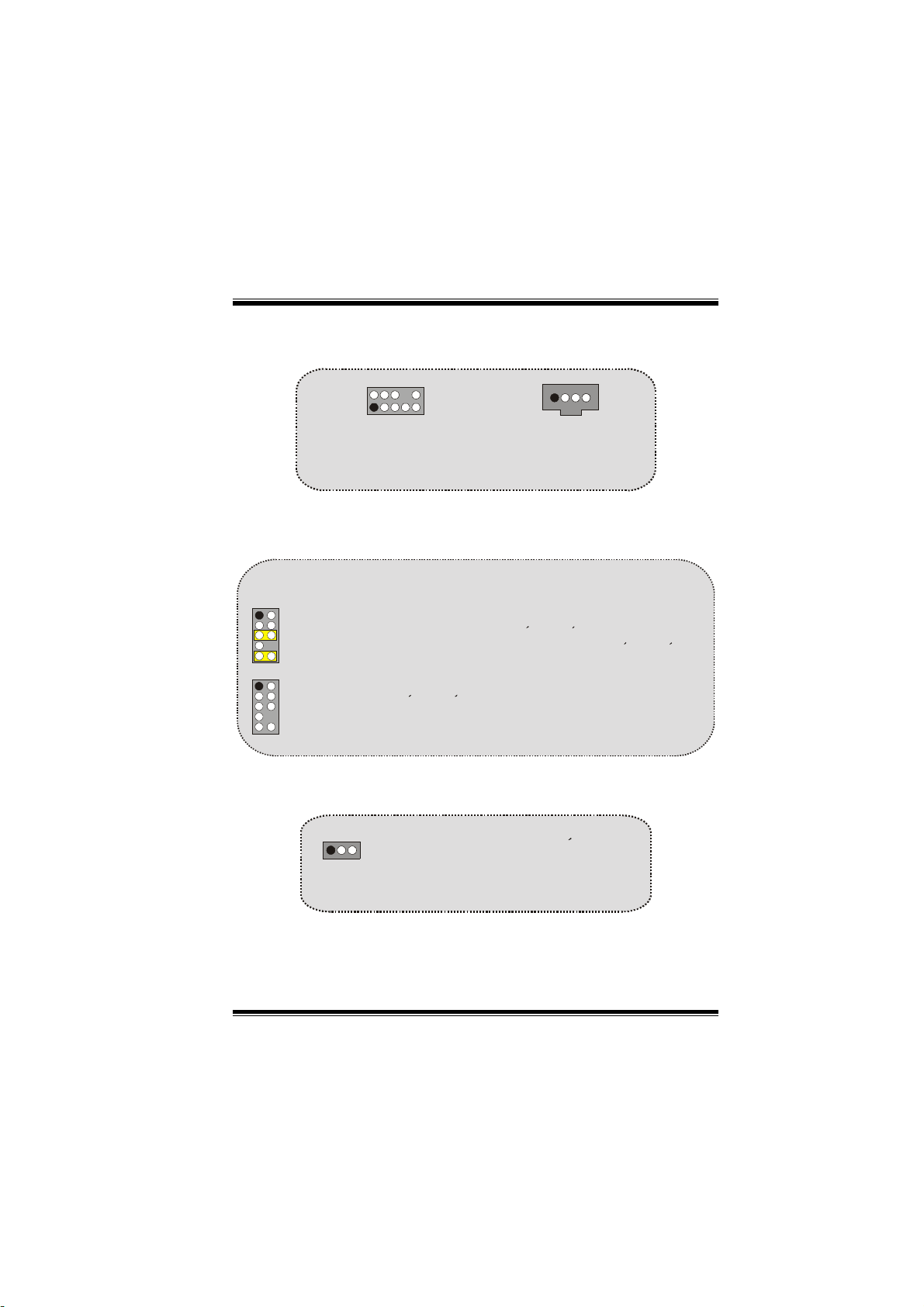

Audio Subsystem: JAUDIO1/ JCDIN1
Clear CMOS Jumper: JCMOS1
12
Front Panel Audio Connector/ Jumper Block
910
Audio line out signalsare routed
to the back panel audioline outconnector.
Pin 5 and 6
==>
Pin 9 and 10
12
910
Audio line out and mic in signals are
available for front panel audio connectors.
1
JCMOS1
Pin 1-2 on ==> Normal Operation
(default)
Pin 2-3 on ==> Clear CMOS Data
1
2
JAUDIO1
(Front AudioHeader)
1
JCDIN1
(CD-ROM Audio-In Header)
1
2
JAUDIO1
(Front AudioHeader)
1
JCDIN1
(CD-ROM Audio-In Header)

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
9

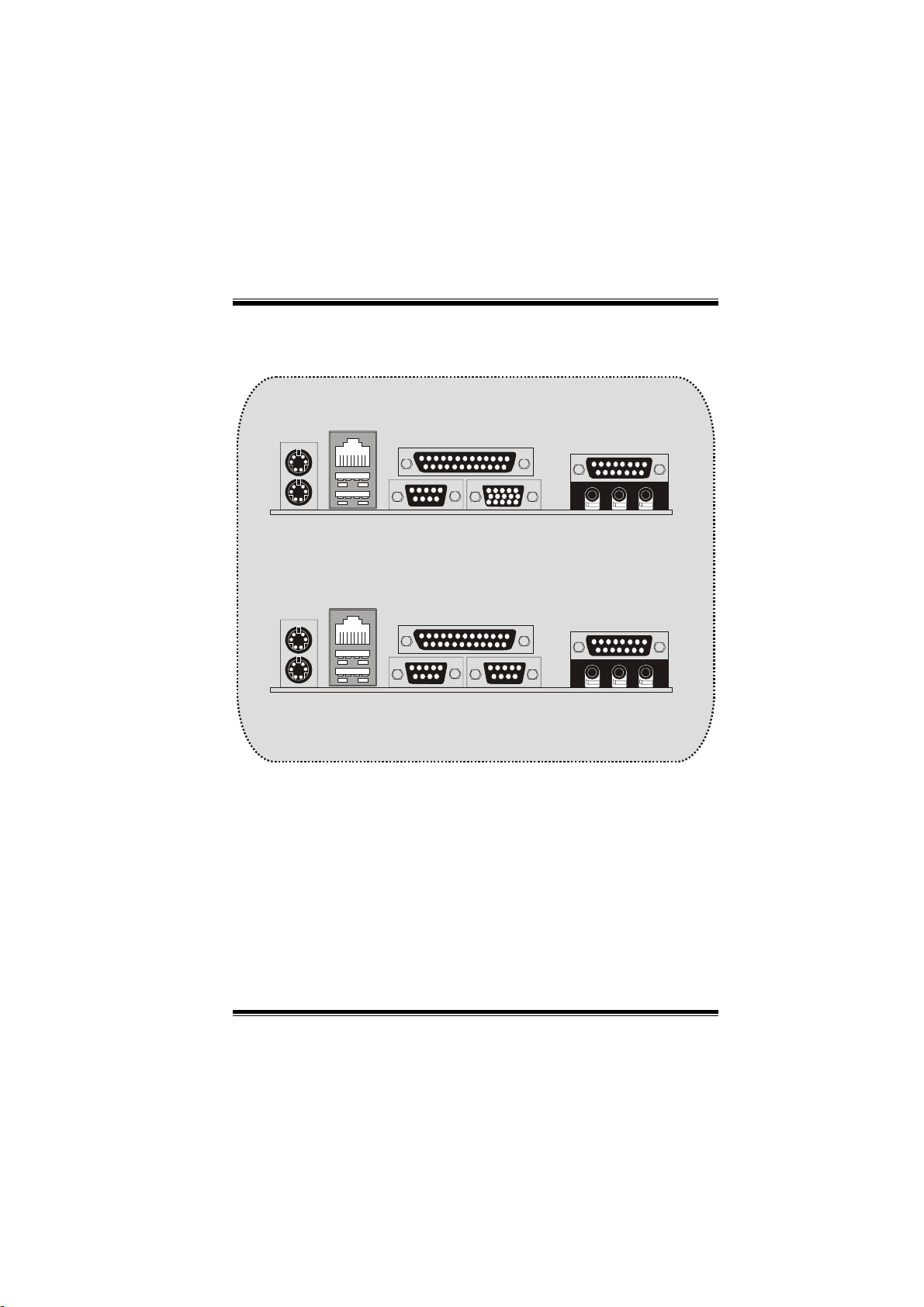

Back Panel Connectors
PS/2
Keyboard
PS/2
Mouse
COM1
Parallel Game Port
JPRNT1 JAUD GAME1
JCOM1
JKBMS1
USB
LAN(Optional)
JUSBLAN1
COM1 Speaker
Out Line In Mic
In
JVGA1
VGA1
PS/2
Keyboard
PS/2
Mouse
COM1
Parallel Game Port
JPRNT1 JAUD GAME1
JCOM1
JKBMS1
USB
LAN(Optional)
JUSBLAN1
COM1 Speaker
Out Line In Mic
In
JCOM2
(Optional)
COM2

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
10
Español
Características del P4SDL
 Usa Chipset SiS 650GX/ SiS 962L, ITE 8705, LAN Phy (opcional).
 Contiene facilidades I/O integrados en la placa madre, en el que incluye un
puerto en serie, un puerto VGA, un puerto paralelo, un puerto para el ratón
PS/2, un puerto para teclado PS/2, puertos de audio, puertos USB, un
puerto de LAN (opcional) y un puerto de juego.
 Soporta procesador Intel Pentium 4®(Socket 478) de hasta 2.6GHz.
 Soporta Ultra DMA 133/100/66/33, cuatro discos duros IDE, modo PIO 4, y
modo Master.
 Soporto dispositivos de hasta 2 DDR 200/266 MHz (sin ECC), corriendo a
400 MHz frecuencia Front Side Bus.
 Soporta una ranura CNR (solamente de Tipo B), tres ranuras PCI Bus de
32-bit, y una ranura AGP.
 Comforma con el factor de forma de tamaño PC Micro-ATX.
 Soporta sistemas operativos populares tales como Windows 2000,
Windows ME, Windows XP, LINUX y SCO UNIX.
 Compatible con Intel®AC’97 2.2.
 High S/N ratio reune los requisitos del PC 99.
 Soporta USB1.1 y USB2.0 (Opcional).
 Soporta USB1.1 y USB2.0 (Opcional).
Contenido del Paquete
 Cable HDD X 1, Cable FDD X 1, Configuración completa del Driver CD X 1
 Cable USB X 2 (Opcional)
 Panel trasero I/O para cajas Micro-ATX X 1 (Opcional)

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
11
Disposición del P4SDL
JKBMS1
JPRNT1
JGAME1
Teclado
&
Raton
JUSBLAN1
USB & LAN
DDR1
DDR2
JAUDIO1 PCI1
PCI2
PCI3
JATXPWR1
JCOM1
JVGA1
COM1
CNR1
JWOL1
AGP1
JCMOS1
JSFAN1
FDD1
IDE2 IDE1
Puerto Paralelo
SIS
962L
ITE I/O
BIOS
JCDIN1
VGA1
Puerto de Juego
SP-OUTMIC-IN
LINE-IN
JATXPWR2
JCFAN1
SIS 650GX
Socket 478
JUSBV2
11
1
1
22
9
10
11
JPANEL1
12
2324
JUSB2
1
2
9
10
1
2
9
10
JUSB1
JUSBV1
1
BAT1
1
LAN
PHY
CODEC
JDIMMPWR1
12
78
COM2
JCOM2

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
12
Instalación de la CPU
1. Tire de la palanca del lado del zócalo, luego levante la palanca
hasta un ángulo de 90 grados.
2. Sitúe el contacto A del zócalo y busque el punto blanco o corte el
borde en la CPU. Empareje el contacto A con el punto blanco/
corte del borde, luego inserte la CPU.
3. Presione la palanca para abajo. Ponga el ventilador en la CPU y
abróchelo. Luego ponga el puerto de corriente del ventilador en el
JCFAN1. Y ya habrá completado su instalación.
CPU/ Cabezales del Sistema de Ventilación: JCFAN1/
JSFAN1
CPU
JSFAN1
Tierra
12V
Sense
1
JCFAN1
Tierra
12V
Sense
1

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
13
Módulos DDR DIMM: DDR1-2
DRAM Tiempo de Acceso: 2.5V Unbuffered DDR 200/266 MHz Tipo
requerido.
DRAM Tipo: 64MB/ 128MB/ 256MB/ 512MB/ 1GB Módulo DIMM (184
pin)
Localización
del Módulo
DIMM
Módulo DDR Total del
Tamaño de
Memoria (MB)
DDR 1 64MB/128MB/256MB/512MB/1GB
*1
DDR 2 64MB/128MB/256MB/512MB/1GB
*1
Máximo de
2GB
* La lista de arriba para la configuración DRAM es solamente para
referencia.
Cómo instalar un Módulo DIMM
1. El zócalo DIMM tiene una
lengüeta plástica de seguridad y
el módulo de memoria DIMM
tiene una muesca asimétrica, así
el módulo de memoria DIMM
puede caber solamente en la
ranura de una sóla dirección.
2. Tire la lengüeta hacia afuera.
Inserte los módulos de memoria
DIMM en el zócalo a los 90
grados, luego empuje hacia abajo
verticalmente de modo que
encaje en el lugar.
3. Los agujeros de montaje y las
lengüetas plásticas deben caber
por sobre el borde y sostenga los módulos de memoria DIMM en el lugar.

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
14
Conectores, Cabezales, Puentes y Ranuras
Conectores del Disco Duro: IDE1/ IDE2
La placa madre tiene un controlador de 32-bit PCI IDE que proporciona
Modo PIO 0~4, Bus Master, y funcionalidad Ultra DMA / 33/ 66/ 100.
Tiene dos conectores HDD IDE1 (primario) y IDE2 (secundario).
El conector IDE puede conectar a un master y un drive esclavo, así
puede conectar hasta cuatro discos rígidos. El primer disco duro debe
estar siempre conectado al IDE1.
Conector para el Disquete: FDD1
La placa madre proporciona un conector estándar del disquete (FDC)
que soporta 360K, 720K, 1.2M, 1.44M y 2.88M tipos de disquete. Éste
conector utiliza los cables de cinta proporcionados por el disquete.
Ranura del Puerto Acelerado para Gráficos: AGP1
(Opcional)
Su monitor se fijará directamente a la tarjeta de video. Ésta placa madre
soporta tarjetas de video para ranuras PCI, y también está equipado con
un Puerto Acelerado para Gráficos. Ésta tarjeta AGP tomará ventaja de
la tecnología del AGP para el mejoramiento de la eficiencia y
funcionamiento del video, especialmente con gráficos 3D.
Banda de Suspensión de Comunicación y Red: CNR1
La especificación CNR es una abierta Industria de Arquitectura Estándar,
que define una tarjeta de interface escalable del hardware en el que
soporta audio, network y modem
Ranura de Interconexión del Componente Periférico:
PCI1-3
Ésta placa madre está equipada con 3 ranuras estándar PCI. PCI es la
sigla para Interconexión del Componente Periférico, y es un bus
estándar para tarjetas de expansión en el que suplanta a la antigua bus
estándar ISA, en su mayoría de las partes. Ésta ranura PCI está
diseñado con 32 bits.

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
15
Conectores de Corriente: JATXPWR1/ JATXPWR2
Cabezal Wake On LAN: WOL1
Cabezal Frontal USB: JUSB1/ JUSB2
JUSB1/2
2
1
Contacto1,2 ==> +5V
Contacto3,4 ==> Dato(-)
Contacto5,6 ==> Dato(+)
Contacto7,8 ==> Tierra
Contacto9 ==> KEY
Contacto10 ==> NA
JATXPWR1
(ATX Conector de Corriente Principal)
JATXPWR2
(ATX 12V Conector de Corriente)
WOL1
1
5V_SBWake up
Tierra

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
16
5V/ 5VSB Selección para USB: JUSBV1/ JUSBV2
Conector de Selección de la Corriente DIMM:
JDIMMPWR1
 Función para sobre voltaje.
Conector del Panel Frontal: JPANEL1
1
JUSBV1-2
Contacto 1-2 on ==> 5V
Contacto 2-3 on ==> 5V_SB
JDIMMPWR1
12
Puente Abierto ==> 2.5V
Contacto 1-2 ==> 2.6V
Contacto 3-4 ==> 2.7V
Contacto 5-6 ==> 2.8V
Contacto 7-8 ==> 2.9V
SPK ==> Conector de Altavoz
HLED ==> LED del Disco Duro
RST ==> Boton de Reinicio
IR ==> Conector Infrarojo
SLP ==> Boton de Suspension
PWR_LED ==> Corriente LED
ON/ OFF ==> Boton de Encendido
SPK
PWR_LED
HLED
SLP
RST
224
IR
123
IRON/OFF
(+) (-)
(+) (-)(+)

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
17
Subsistema de Audio: JAUDIO1/JCDIN1
Puente de Borrar CMOS: JCMOS1
12
Conector del Panel Frontal deAudio/ Jumper Block
910
La senal de salida de linea del Audio
encamina al conectorde lasalida delinea
del Audio ubicadoen el panel trasero.
Pin 5 y 6
==>
Pin 9 y 10
12
910
La senalde salida de linea del Audioy la senalde Entrada
del Mic estan disponibles desde elconector deAudio
del panel frontal.
~
~ ~
1
2
JAUDIO1
(Cabezal de Audio Frontal)
1
JCDIN1
(Cabezal de Entrada de
Audio CD-ROM)
1
JCMOS1
Contacto 1-2 on ==> Operacion Normal
(default)
Contacto 2-3 on ==> Borrar Datos CMOS

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
18
Conectores del Panel Trasero
Teclado
PS/2
Raton
PS/2
COM1
Paralelo Puerto de Juego
JPRNT1 JAUD GAME1
JCOM1
JKBMS1
USB
LAN(Opcional)
JUSBLAN1
COM1 Salida del
Altavoz Entrada de Linea
Entrada
del Mic
JVGA1
VGA1
Teclado
PS/2
Raton
PS/2
COM1
Paralelo Puerto de Juego
JPRNT1 JAUD GAME1
JCOM1
JKBMS1
USB
LAN(Opcional)
JUSBLAN1
COM1 Salida del
Altavoz Entrada de Linea Entrada
del Mic
JCOM2
(Opcional)
COM2
