Black & Decker Dustbuster DV6005 User manual

DV6005
DV7205

2

3

4

5
English
Intended use
Your Black & Decker Dustbuster® hand-
held vacuum cleaner has been designed
for light dry vacuum cleaning purposes.
This appliance is intended for household
use only.
Safety instructions
Warning! When using battery-powered
appliances, basic safety precautions,
including the following, should always be
followed to reduce the risk of fire, leaking
batteries, personal injury and material
damage.
Read all of this manual carefully
before using the appliance.
The intended use is described in this
manual. The use of any accessory or
attachment or the performance of any
operation with this appliance other
than those recommended in this
instruction manual may present a risk
of personal injury.
Retain this manual for future reference.
Using your appliance
Do not use the appliance to pick up
liquids or any materials that could
catch fire.
Do not use the appliance near water.
Do not immerse the appliance in water.
Never pull the charger lead to
disconnect the charger from the socket.
Keep the charger lead away from heat,
Technical data
DV6005 DV7205
Voltage Vdc 6.0 7.2
Battery
type
NiCd NiCd
Weight kg 0.9 1.0
Charger
Input voltage Vac 230
Approx. charging time
(minimum) h 16
oil and sharp edges.
This appliance is not intended for use
by young or infirm persons without
supervision. Children must be
supervised to ensure they do not play
with the appliance.
Children should not have access to
stored appliances.
Inspection and repairs
Before use, check the appliance for
damaged or defective parts. Check for
breakage of parts, damage to switches
and any other conditions that may
affect its operation.
Do not use the appliance if any part is
damaged or defective.
Have any damaged or defective parts
repaired or replaced by an authorized
repair agent.
Regularly check the charger lead for
damage. Replace the charger if the
lead is damaged or defective.
Never attempt to remove or replace
any parts other than those specified in
this manual.
Battery and charger
Never attempt to open the battery.
Do not expose the battery to water.
Do not incinerate the battery.
Do not expose the charging base to
water.
Do not open the charging base.
Electrical safety
Your charger has been designed for a
specific voltage. Always check that the
mains voltage corresponds to the voltage
on the rating plate. Never attempt to
replace the charger unit with a regular
mains plug.
Symbols on the charging base
Your charging base is double
insulated; therefore no earth
wire is required.
After use
Unplug the charger before cleaning the
charger or charging base.
When not in use, the appliance should
be stored in a dry place.
Fail-safe isolating
transformer. The mains
supply is electrically
separated from the
transformer output.
The charger automatically
shuts off if the ambient
130 oC

6
temperature becomes too
high. As a consequence the
charger will be inoperable.
The charging base must be
disconnected from the mains
supply and taken to an
authorised service centre for
repair.
The charging base is intended
for indoor use only.
Features Fig. A
1. Dust collector extension
2. Dust collector
3. Release button
4. On/Off switch
5. Charging indicator
7. Charging base
Fig. B
8. Crevice tool
9. Brush tool
Installation
Fitting the charging base to the wall
The charging base can be placed on a
work top or fitted to the wall to provide a
convenient storage and charging point for
the appliance.
When fixing to a wall, make sure that the
fixing method is suitable for the wall type
and is appropriate to the weight of the
appliance.
Assembly
Fitting the accessories (fig. B & C)
These models are supplied with some or
all of the following accessories:
A crevice tool (8) for confined spaces.
A brush tool (9) for furniture and stairs.
To fit an accessory, proceed as follows:
Take the accessories from its storage
position on the appliance or charging
base (7) (fig. K).
Place the appliance on the charging
base whenever it is not in use.
Charging the battery (fig. D)
Before charging the battery:
Make sure that the dust collector
extension (1) is pushed back into the
dust collector (2).
Make sure that the appliance is
switched off. The battery will not be
charged with the on/off switch (4) in
the on position.
Place the appliance on the charging
base (7) as shown.
Plug in the charger. Switch on at the
mains.
The charging indicator (5) will be lit.
Leave the appliance to charge for at
least 16 hours.
While charging, the charger may become
warm. This is normal and does not
indicate a problem. The appliance can be
left connected to the charger indefinitely.
The charging indicator (5) will be lit as
long as the appliance is connected to the
plugged-in charger.
Warning! Do not charge the battery at
ambient temperatures below 4°C or above
40°C.
Warning: Make sure empty any liquid out
of the unit before putting back on charge.

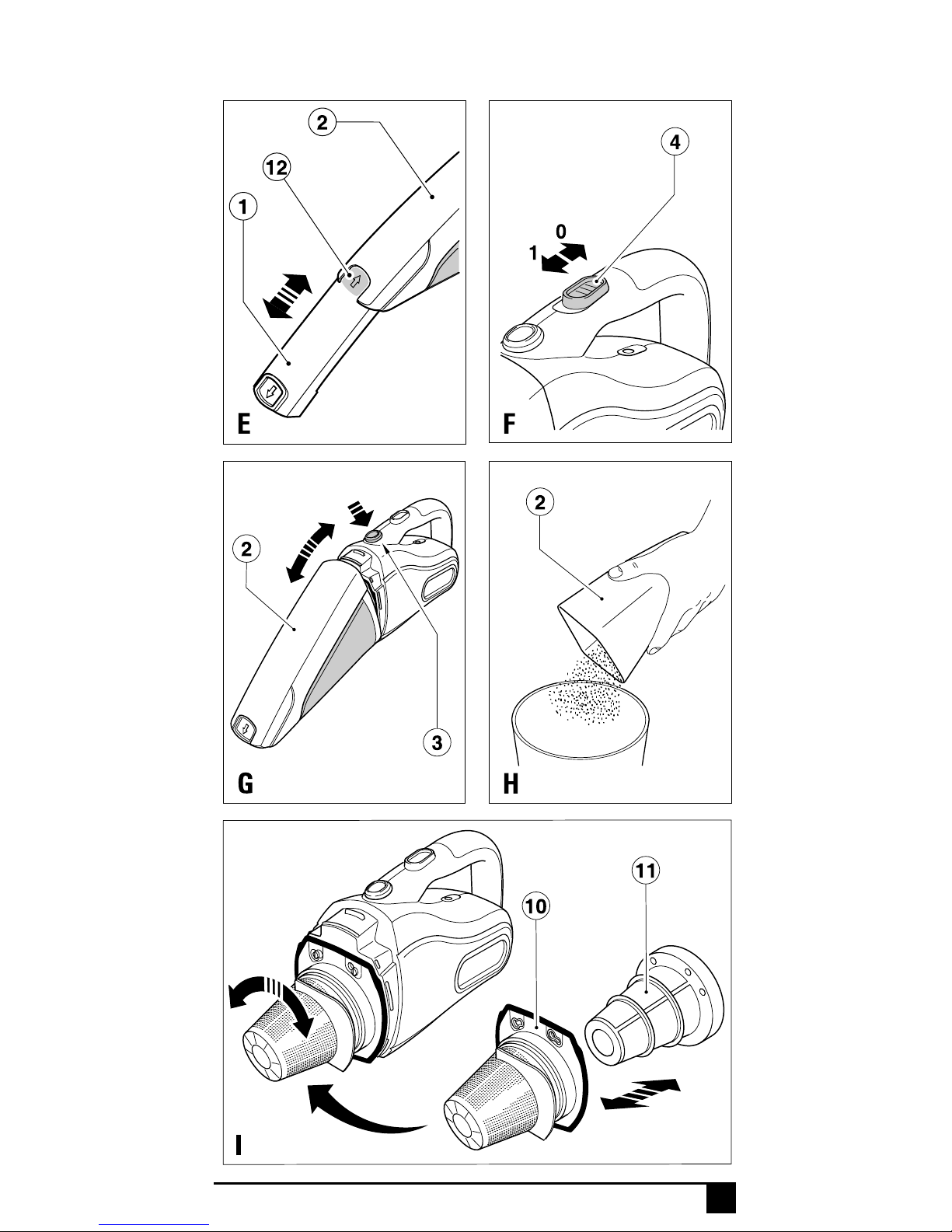

Adjusting the dust collector (fig. E)
Extend the dust collector (2) by pulling
the dust collector extension (1) until it
locks into position.
Retract the dust collector extension (1)
by pressing the area (12) marked with
an arrow and pushing the dust collector
extension (1) backinto the dust
collector (2).
Switching on and off (fig. F)
To switch the appliance on, slide the
on/off switch (4) forward.
To switch the appliance off, slide the
on/off switch (4) back.
charged for at least 16 hours.
Insert the appropriate accessory into
the front of the appliance.
Use
Before first use, the battery must be

7
Cleaning and maintenance
Warning! Regularly clean the filters (10 &
11).
Cleaning the dust collector and filters
(fig. G - L)
The filters are re-usable and should be
cleaned regularly.
Press the release button (3) and remove
the dust collector (2).
Empty the dust collector (2) (fig. H).
Remove the filters (10 & 11) by twisting
them clockwise (fig. I).
Separate the filters (10 & 11)
Brush any loose dust from the filters
(10 & 11).
Wash the filters in warm, soapy water
(fig. K). The dust collector (2) can also
be washed if necessary.
Warning! Do not immerse the appliance in
water.
Make sure that the dust collector (2)
and the filters (10 & 11) are dry.
Refit the filters (10 & 11) on to the
appliance, twisting them counter-
clockwise until they lock into place.
Refit the dust collector (2) onto the
appliance. Make sure that the dust
collector clicks into place.
Warning! Never use the appliance without
the filters. Optimum dust collection will only
be achieved with clean filters.
Replacing the filters
The filters should be replaced every 6 to 9
months and whenever worn or damaged.
Replacement filters are available from
your Black & Decker dealer :
Remove the old filters as described
above.
Fit the new filters as described above.

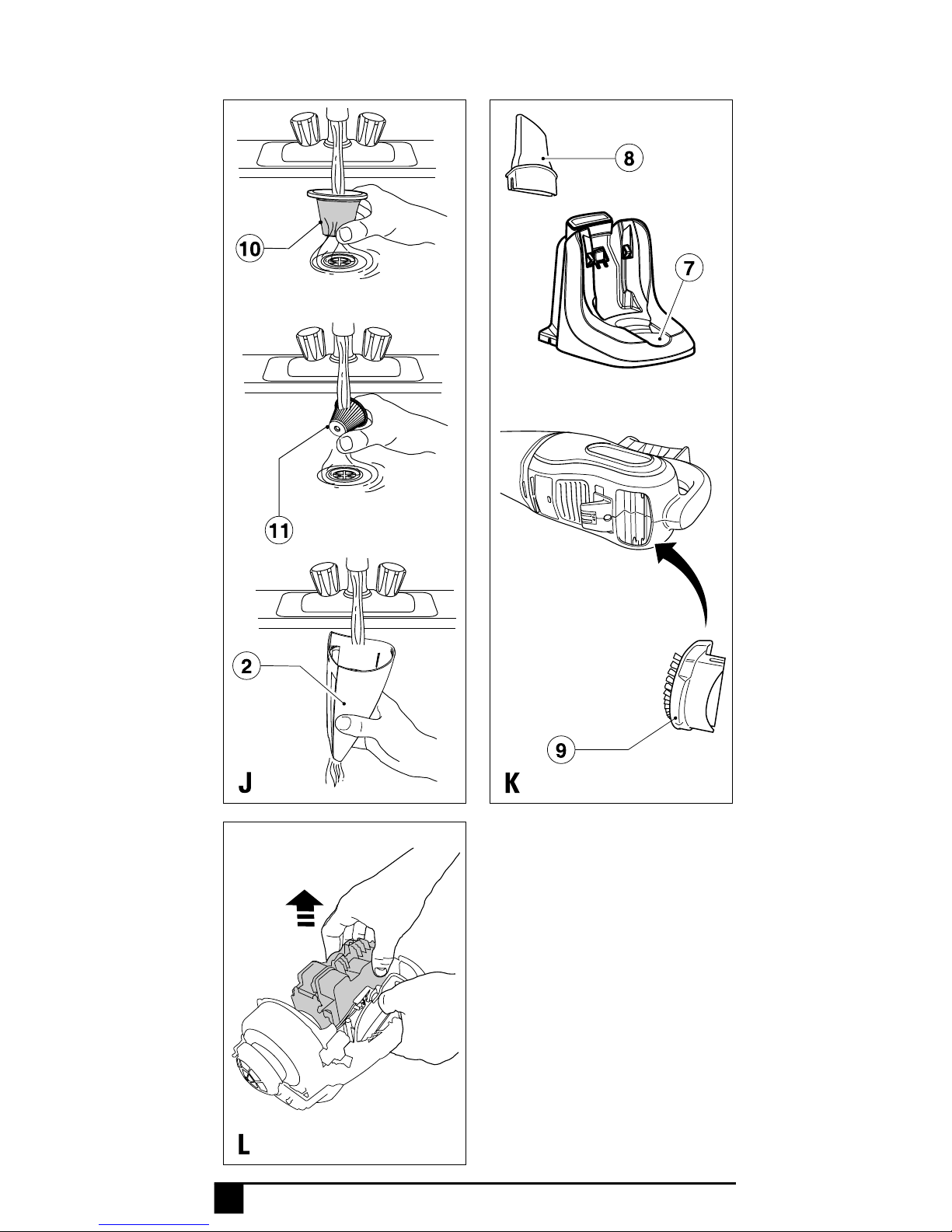

Storing the accessories (fig. K)
Press the accessories into the
corresponding holders until they click
into place.
Protecting the environment
Separate collection. This
product must not be disposed
of with normal household
waste.
Should you find one day that
your appliance needs
replacement, or if it is of no
further use to you, think of the
protection of the environment. Black &
Decker repair agents will accept old Black
& Decker tools and ensure that they are
disposed of in an environmentally safe
way.
Separate collection of used
products and packaging allows
materials to be recycled and
used again. Re-use of recycled
materials helps prevent
environmental pollution and reduces the
demand for raw materials.
Local regulations may provide for
separate collection of electrical products
from the household, at municipal waste
sites or by the retailer when you purchase
a new product.
Black & Decker provides a facility for the
collection and recycling of Black & Decker
products once they have reached the end
of their working life. To take advantage of
this service please return your product to
any authorised repair agent who will
collect them on our behalf.
You can check the location of your
nearest authorised repair agent by
contacting your local Black & Decker
office at the address indicated in this
manual. Alternatively, a list of authorised
Black & Decker repair agents and full
details of our after-sales service and
contacts are available on the Internet at:
www.2helpU.com.
Battery (fig. L)
If you want to dispose of the
product yourself, the battery
must be removed as described
below and disposed of in accordance with
local regulations.
Preferably discharge the battery by
operating the appliance until the motor
stops.
Press the release button (3) and remove
the dust collector (2).
Remove the filters (10 & 11) by twisting
them clockwise (fig. I).

8
Remove the seven screws holding the
body of the appliance together.
Pull the cover half away from the
location half.
For catalogue numbers DV6005 &
DV7205,
- lift out the full motor/fan/battery
assembly.
Unplug the battery assembly from the
main assembly.
Place the battery in a suitable
packaging to ensure that the terminals
cannot be short-circuited.
Take the battery to your service agent
or to a local recycling station.
Once removed, the battery cannot be
refitted.

9
용도용도
안전안전 지침지침
제품을 사용하기 전에 본 사용
설명서 전체 내용을 잘 읽고
숙지해주십시오.
본 사용 설명서에 제품의
용도가 설명되어 있습니다. 본
사용 설명서에서 권장하는 방식
이외의 다른 방식으로 본 제품을
조작하거나 액세서리 또는
부착물을 사용하는 경우 신체
부상의 위험이 있을 수 있습니다.
향후 참고할 수 있도록 본 사용
설명서를 잘 보관해두십시오.
제품 사용제품 사용
본 제품으로 화재를 일으킬 수 있는
액체나 물질을 빨아들이지 마십시오.
본 제품을 물 근처에서 사용하지
마십시오.
본 제품을 물 속에 담그지 마십시오.
충전기를 소켓에서 분리할 때
절대로 충전기 리드 선을 잡아당기지
마십시오. 충전기 리드 선이 열,
오일 및 날카로운 가장자리에 닿지
않도록 하십시오.
기술 데이터기술 데이터
DV6005 DV7205
전압 Vdc 6.0 7.2
배터리
타입
NiCd NiCd
중량 kg 0.9 1.0
충전기충전기
입력 전압 Vac 230
대략적 충전 시간
(최소) h 16
본 제품은 어린이나 노약자가
사용하도록 설계되지 않았습니다.
이러한 사람이 사용할 때는 감독이
필요합니다. 어린이가 본 제품을
가지고 놀지 못하도록 항상
주시해야 합니다.
사용사용 후후
충전기 또는 충전 거치대를 청소하기
전에 충전기의 플러그를 뽑으십시오.
어린이가 보관된 제품을 만지지
못하도록 해야 합니다.
검사검사 및및 수리수리
사용 전, 제품에 손상되거나 결함
있는 부품이 있는지 점검하십시오.
부품 파손, 스위치 손상 등 정상적
사용에 영향을 미칠 수 있는 제품
이상이 있는지 점검하십시오.
손상되거나 결함 있는 부품이 있는
경우에는 제품을 사용하지 마십시오.
손상되거나 결함 있는 부품은 공인
수리 대리점에 의뢰하여 교체 또는
수리하십시오.
충전기 리드 선의 손상 여부를
주기적으로 점검하십시오. 리드
선이 손상되거나 결함이 발견되면
충전기를 교체하십시오.
본 사용 설명서에 명시된 내용
이외에는 어떤 부품도 제거하거나
교체하지 마십시오.
배터리배터리 및및 충전기충전기
절대로 배터리를 해체하거나 열려고
시도하지 마십시오.
배터리에 물이 닿지 않도록 하십시오.
배터리를 소각하지 마십시오.
충전 거치대에 물이 닿지 않도록
하십시오.
충전 거치대를 해체하거나 열지
마십시오.
전기전기 안전안전
본 충전기는 특정 전압에서 작동하도록
설계되었습니다. 전원 전압이 명판에
기재된 전압과 일치하는지 항상
확인하십시오. 충전기를 절대로 일반
전원 플러그로 교체하지 마십시오.
충전충전 거치대에거치대에 표시된표시된 기호기호
본 충전 거치대는 이중으로
절연되어 있으므로 접지가
필요 없습니다.
사용하지 않을 때에는 본 제품을
습기가 없는 건조한 장소에 보관해야
합니다.
안전 페일 세이프 절연 변압기.
전원 공급이 변압기 출력과
전기적으로 분리되어 있습니다.
주변 온도가 지나치게 높아지면
충전기가 자동으로 차단되어
충전기 작동이 멈춥니다. 이
때는 충전 거치대를 전원에서
분리하고 공인 서비스 센터에
수리를 의뢰해야 합니다.
130 oC
본 Black & Decker Dustbuster
휴대용 진공 청소기는 가볍고 마른
먼지 등을 청소하도록 설계되었습니다.
본 제품은 가정용입니다.
®
경고!경고! 배터리로 구동되는 제품을
사용할 때는 화재, 배터리 누액, 신체
부상 및 중대한 손상의 위험을 줄이기
위해 항상 다음과 같은 기본적 안전
주의 사항에 따라 사용해야 합니다.
충전 거치대는 실내용으로만
사용합니다.

10
제품을 사용하지 않을 때에는 항상
충전 거치대에 놓으십시오.
배터리배터리 충전충전((그림그림 D))
배터리를 충전하기 전 주의 사항:
먼지 흡입 연장부(1)가 먼지
흡입부(2)에 완전히 끼워져 있는지
반드시 확인하십시오.
제품 스위치가 꺼져 있는지 반드시
확인합니다. On/Off 스위치(4)가 On
위치에 있으면 배터리가 충전되지
않습니다.
그림과 같이 제품을 충전 거치대(7)
위에 올려 놓습니다.
충전기 플러그를 꽂습니다. 전원
스위치를 켭니다.
그러면그러면 충전충전 표시등표시등(5)(5)이이 켜집니다켜집니다..
제품을 그대로 두어 적어도 16시간
동안 충전합니다.
충전 중에 충전기가 뜨거워질 수도
있습니다. 이는 정상적 현상이며 고장이
아닙니다. 제품을 충전기에 계속
꽂아두어도 무방합니다. 전원이
들어오는 충전기에 연결된 동안 제품의
충전 표시등(5)이 계속 켜져 있습니다.
경고경고! ! 주변 온도가 4°C 이하 또는 40°C
이상일 때는 배터리를 충전하지
마십시오.
경고경고: : 청소기를 충전기에 다시 꽂을
때는 반드시 청소기에 있는 액체를
비워내십시오.
먼지먼지 흡입부흡입부 조정조정((그림그림 E))
제 위치에 잠길 때까지 먼지 흡입
연장부(1)를 잡아당겨 먼지
흡입부(2)를 연장시킵니다.
화살표로 표시된 부분(12)을 누르고
먼지 흡입 연장부(1)를 먼지 흡입부(2)
쪽으로 눌러 먼지 흡입 연장부(1)를
다시 안으로 집어넣습니다.
전원전원 켜기켜기 및및 끄기끄기((그림그림 F))
청소기를 켜려면 On/Off 스위치(4)를
앞쪽으로 밀어냅니다.
청소기를 끄려면 On/Off 스위치(4)를
뒤쪽으로 밀어냅니다.
그림그림 A의의 각부각부 설명설명
1. 먼지 흡입 연장부
2. 먼지 흡입부
3. 해제 버튼
4. On/Off 스위치
5. 충전 표시등
7. 충전 거치대
그림그림 B
8. 틈새 도구
9. 브러시 도구
설치설치
충전충전 거치대를거치대를 벽면에벽면에 고정고정
충전 거치대는 작업대 위에 놓거나
벽에 고정시켜 청소기를 편리하게
보관하고 충전할 수 있습니다.
벽면에 고정하는 경우 벽의 재질에
맞는 고정 방법을 이용하고 제품
무게를 견딜 수 있는지 확인하십시오.
조립조립
액세서리액세서리 끼우기끼우기((그림그림 B 및및 C))
본 모델에는 다음 액세서리가 일부 또는
모두 동봉되어 있습니다.
비좁은 공간을 청소할 때 이용하는
틈새 도구(8)
가구 및 계단을 청소할 때 이용하는
브러시 도구(9)
액세서리는액세서리는 다음과다음과 같이같이 장착합니다장착합니다..
액세서리를 청소기나 충전
거치대(7) (그림 K)의 보관 위치에서
꺼냅니다.
제품 전면에 해당 액세서리를
끼웁니다.
사용사용 방법방법
처음 사용하기 전에 배터리를
적어도 16시간 동안 충전해야
합니다.
청소청소 및및 유지유지 보수보수
경고경고! ! 필터(10 및 11)를 주기적으로
청소하십시오.
먼지먼지 흡입부흡입부 및및 필터필터 청소 청소
(그림 G ~ L)(그림 G ~ L)
필터는 재사용이 가능하며 주기적으로
청소해야 합니다.
해제 버튼(3)을 누르고 먼지
흡입부(2)를 떼어냅니다.
먼지 흡입부(2)를 비웁니다(그림 H).
필터(10 및 11)를 시계 방향으로 돌려
떼어냅니다(그림1).
필터(10 및 11)를 분리합니다.
필터(10 및 11)에 묻은 먼지를
브러시로 털어냅니다.
필터를 따뜻한 비눗물로
세척합니다(그림 J). 필요한 경우
먼지 흡입부(2)도 세척할 수 있습니다.
경고경고!! 본 제품을 물에 담그지 마십시오.
먼지 흡입부(2)와 필터(10 및 11)는
장착하기 전에 물기가 없어야 합니다.
필터(10 및 11)를 제 위치에 고정될
때까지 시계 반대 방향으로 돌려
청소기에 다시 장착합니다.
먼지 흡입부(2)를 청소기에 다시
장착합니다. 먼지 흡입부가 제
자리에 소리를 내며 들어가야 합니다.

11
경고! 절대로 필터 없이 제품을 사용하지
마십시오. 깨끗한 필터가 장착되어
있어야 먼지 청소가 최적으로 수행됩니다.
필터 교체
필터는 매6 ~ 9개월에 한번또는 닳거나
손상될 때마다 교체해야 합니다. 교체
필터는 Black & Decker 판매점에서 구입할
수있습니다.
사용하던 필터를 위의 설명에 따라
분리합니다.
새필터를 위의 설명에 따라
장착합니다.
액세서리 보관(그림 K)
액세서리를 해당 홀더의 제위치에
누르면서 끼워 넣습니다.
환경 보호
분리 수거. 본제품을 일반
가정용 쓰레기로 처리하면
안됩니다.
제품을 교체해야 하거나 더
이상 쓸모가 없어졌다고 판단될
때는 환경 보호에 대해 한번쯤
생각해보기 바랍니다.
Black & Decker가지정한 수리
업체에서 사용하던 Black & Decker
제품을 수거하여 환경 친화적
방법으로 폐기합니다.
사용하던 제품과 포장을 분리
수거하면 자원을 재활용 및
재사용할 수있습니다. 재활용
자원을 이용하면 환경 오염이
방지되고 고철 자원에 대한
수요를 줄일 수있습니다.
지역에 따라 가정용 가전제품을 분리
수거하는 규정이 마련되어 있거나
새로운 제품을 구입할 때판매점에서
폐기 방법을 알려줄 수있습니다.
Black & Decker는사용이 끝난 Black & Decker
제품을 수집하여 재활용하기 위한 시설을
운영하고 있습니다. 이서비스를
활용하려면 당사가 폐제품 수거를 위임한
공인 수리 대리점에 제품을 반환해
주십시오.
본사용 사용 설명서에 기재된 연락처로
가까운 Black & Decker 영업소에 연락하면
가까운 공인 수리 대리점 위치를 확인할
수있습니다. 또는 다음 웹사이트를
방문하여 Black & Decker 공인 수리 대리점
목록과 애프터 서비스 및연락처에
대한등 자세한 정보를 찾아볼 수
있습니다.
www.2helpU.com.
배터리(그림 L)
제품을 자체적으로 폐기하려는
경우,아래 설명에따라 배터리를
제거하고 지역 법규에 따라
폐기해야 합니다.
모터가 멈출 때까지 제품을 작동시켜
배터리를 방전시키는 것이 좋습니다.
해제버튼(3)을누르고먼지흡입부(2)를
떼어냅니다.
필터(10 및11)를시계 방향으로 돌려
떼어냅니다(그림1).
제품 몸체를 합체 고정하고 있는
나사 7개를 제거합니다.
커버를 제위치에서 반쯤 빼냅니다.
카탈로그 번호 DV6005 및DV7205의
경우,
- 모터/팬/배터리 어셈블리 전체를
들어냅니다.
메인 어셈블리에서 배터리
어셈블리의 연결을 분리합니다.
단자가 단락되지 않도록 주의하여
배터리를 적당히 포장합니다.
배터리를 서비스 대리점이나 지역
재활용 센터로 가져가십시오.
일단 떼어낸 배터리는 다시 장착하여
사용할 수없습니다.
P/N: 90547885
