Blanco ANTAS ND Operation manual

BLANCOANTAS-S ND
BLANCOANTAS ND

A
Montage- und Pflegeanleitung Seite 1
Installation and care instructions Page 2
Notice de montage et d'entretien Page 3
Instrucciones de montaje y mantenimiento Página 4
Инструкция по монтажу и уходу Стр. 5
Montage- en onderhoudsinstructies Pagina 6
Instruções de montagem e de conservação Página 7
Istruzioni di montaggio e manutenzione Pagina 8
Instrukcja montażu i pielęgnacji Strona 9
Montážny ná od a ná od k údržbe strana 10
Ná od k montáži a údržbě strana 11
Upute za montažu i održa anje Strana 12
Szerelési és ápolási útmutatás oldal 13
Инструкция за монтаж и поддържане Страница 14
Instrucţiuni de montare şi întreţinere Pagina 15
Na odila za montažo in zdrže anje Stran 16
Montaj e bakım talimatı Sayfa 17
TR
SI
RO
BG
H
HR
C
SK
PL
I
P
NL
RUS
E
F
GB
D

1
23
4
5
6
7
8
9
10
12
13
11
14
16
15
B
A
C
A
B
Ø 35 mm
Art.-No. 511 320
Art.-No.
128 434
1 2 3
4 5 6
1
4
5
6
7
9
8
10
12
13
15
16
21
20
14
19 18
17
11
2
3
B
A
C
A
BLANCOANTAS-S ND
BLANCOANTAS ND

C
1211109
13
17
16
Art.-No. 511 920
14 15
7 8
A

D
+
Art.-No. 513 605
Art.-No. 126 999
18
2019 21 22
2423 25 26
27 29
Art.-No. 511 324
28

1
Teileliste BLANCOANTAS-S ND / ND
Hebel
Kappe am Hebel
Schraube am Hebel
Abdeckring
Kartuschensicherungsmutter
Kartusche
Abdeckzylinder
Innenkörper
O-Ringe
Körper
Strahlregler
Sockel
Montageset
Stabilisierungsdreieck
Flexschläuche - 3 Stück
Durchflussmengenbegrenzer D,
Rückflussverhinderer
Schlauchbrause
Strahlregler
Brauseschlauch
Passstück
Gewicht
T-Stück
Technische Daten
Anwendungsbereich
• iederdruckspeicher und Boiler
• icht für Druckspeicher/Durchlauferhitzer geeignet
Betriebsdruck:
• Min. 0,5 Bar
• Max. 10,0 Bar
Temper tur:
• empfohlen: 60° C
• maximal: 80°C
Symbole
richtig falsch empfohlen
2
3
4
5
6
7
1
11
21
20
19
18
17
16
12
10
9
15
14
13
11
8

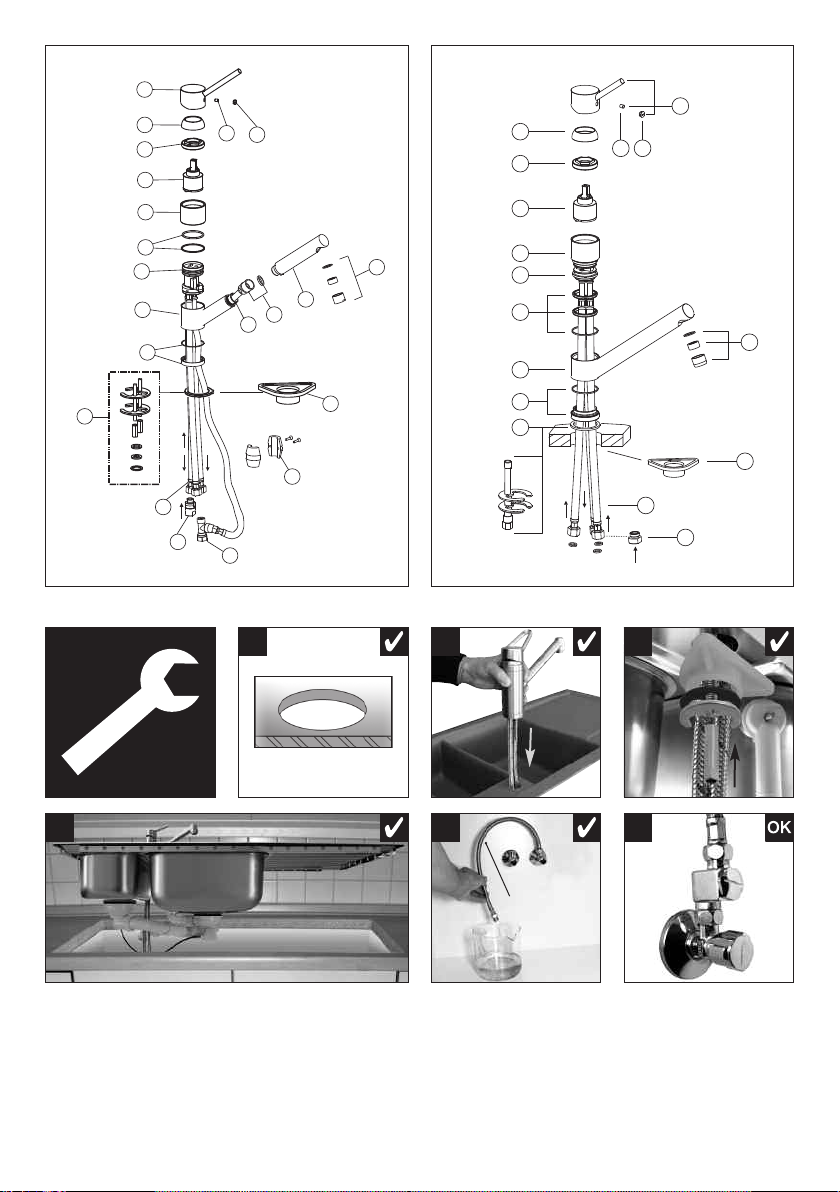

Installation
Abbildungen
Hahnlochbohrung: 35 mm
– Armatur befestigen
ACHTUNG: Dichtung zwischen Arm tur
und Aufl gefläche nicht vergessen!
Eckventil durchspülen
Empfehlung: Schmutzfilter einbauen
weitere Abbildungen auf der hinteren Ausklappseite

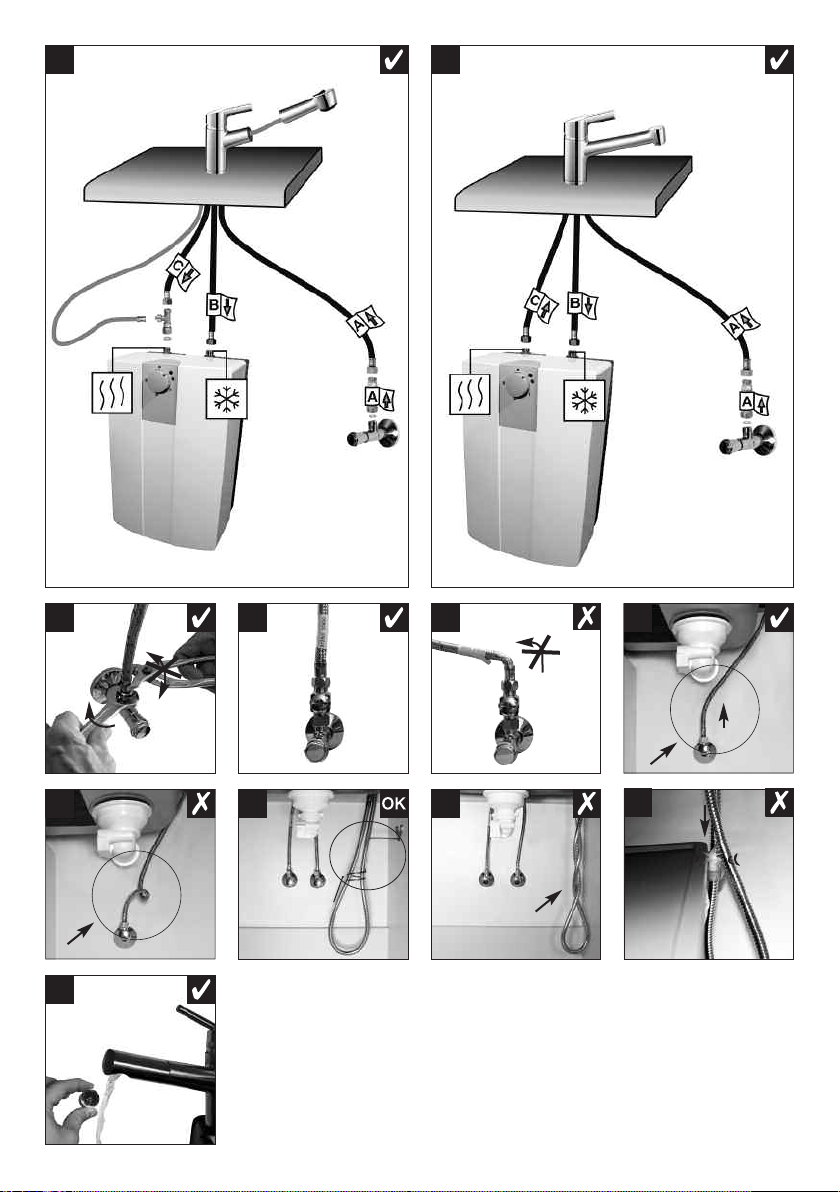

Übersicht Anschluss D-Armatur mit
Schlauchbrause
Übersicht Anschluss D-Armatur mit Festauslauf
– Anschlussleitungen befestigen
– Brauseschlauchführung
Perlator/Strahlregler spülen
Kontrolle n ch Fertigstellung der Mont ge:
Dichtigkeit, Bewegungsfunktion, voller Wasserstrahl
Pflege
Bitte be chten Sie die Hinweise und Abbildungen
uf der hinteren Auskl ppseite

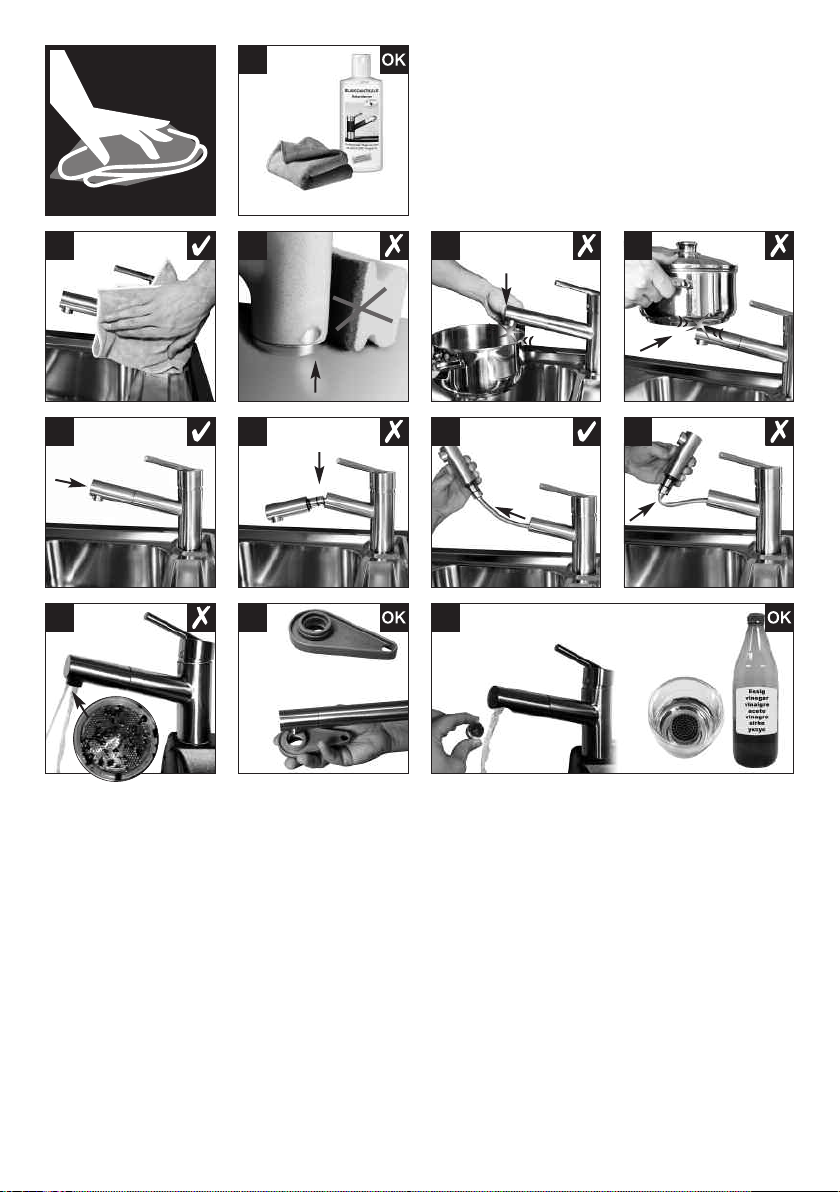

Abbildungen
– Weiches (Mikrofaser-)Tuch und milde
Reinigungsmittel benutzen
– Vorsicht mit harten Gegenständen
– Gebrauch der Schlauchbrause
– Reinigung des Perlators/Strahlreglers mit Essig
Wichtig
Für eventuelle Rückfragen bitte hier die 11-stellige
Artikelnummer (siehe Banderole am Kaltwasser-
schlauch Ihrer Armatur) eintragen.
2927
2623
2221
2018
17
1614
139
8
7
6
5
42
1
Montage- und Pflegeanleitung
Damit Sie die hohe Funktionalität und den erstklassigen Komfort der
BLA CO Küchenarmaturen nutzen können, haben wir die wichtigsten
Produktinformationen hier für Sie zusammengestellt.
D
WirgrtulierenIhnenzum K uf
dieserBLANCOKüchen rmtur und
wünschenIhnenvielFreudedmit!
Beispiel
Änderungen und Irrtümer vorbehalten

2
Parts list BLANCOAN AS-S ND / ND
Lever
Screw cover
Fixing screw
Covering ring
Cartridge retaining ring
Cartridge
Cover cylinder
Inner body
O-rings
Body
Flow Straighter
Base ing
Fixing kit
Stabilisation triangle
Flexi-hose – 3 x
Flow restrictor low-pressure, Non-return valve
Hand set
Flow Straighter
Spray hose
Adaptor
Weight
T-piece
echnical data
Use
• Low pressure store and boilerr
• Not suitable for pressurised hot water
tank / continuous flow water heater
Operating pressure
• Min. 0.5 bar
• Max. 10.0 bar
Temperature
• recommended 60° C
• maximum 80° C
Symbols
right wrong recommended
9
11
15
14
13
12
11
7
6
5
4
3
2
1
21
20
19
18
17
16
10
8
Installation
Illustrations
Tap hole: 35 mm
- Attach tap
NOTE: don't forget the seal between tap
and supporting surface!
inse through corner valve
ecommendation: fit dirt filter
further illustrations on the back fold-out flap
Overview connection low-pressure fitting with
shower hose
Overview connection low-pressure fitting with fixed
spout
– Connect flexi hoses
– Spray hose guide
inse perlator/ jet regulator
hen tap has been fitted check:
tightness, movement, full jet of water
Care
Please note the following advice and the
illustrations on the back fold-out flap.
Illustrations
- Use soft (microfibre) cloth and mild cleaning
agent
- Take care with hard objects
- Using the hose spray
- Cleaning the perlator/ jet regulator with vinegar
Important
in the event of a query, please enter the 12-digit Article
Number (see wrapper on the cold water hose of your
tap) .
2 4
1
5
2927
2623
2221
2018
17
1614
139
8
7
6
Installation and care instructions
We have put together the most important product information
to enable you to benefit from the high degree of functionality and the
first class comfort provided by BLANCO taps.
GB
Congratulations onbuying
thisBLANCOtap– wehopeyou
are delightedwithit!
Example
Errors and alterations excepted

3
Liste des pièces
BLANCOAN AS-S ND / ND
Manette
Capuchon de la poignée
Vis pour manette
Anneau de recouvrement
Anneau de blocage de la cartouche
Cartouche
Cylindre de recouvrement
Corps intérieur
Joints toriques
Corps
Brise-jet
Socle
Ensemble de montage
Triangle de stabilisation
Flexible – 3 pièces
Limiteur de débit BP, Clapet anti-retour
Douchette
Brise-jet
Flexible de douchette
accord
Poids
Pièce en T
Caractéristiques techniques
Domaine d'application
• Accumulateurs / Chauffe-eau basse pression
• Inadapté aux accumulateurs de pression et
chauffe-eau instantanés
Pression de service
• min. 0,5 bar
• max. 10,0 bars
Température
• recommandé 60° C
• maximum 80° C
Symboles
vrai faux recommandé
11
15
14
13
12
11
9
7
6
5
4
3
2
1
21
20
19
18
17
16
10
8
Installation
Illustrations
Alésage du robinet : 35 mm
- Fixer le robinet
ATTENTION : ne pas oublier le joint entre
le robinet et la surface d'appui !
incer soigneusement le robinet d’arrêt
ecommandation : installer un filtre anti-particules
autres illustrations sur le verso du dépliant
Vue d’ensemble du raccordement de la
robinetterie BP avec la douchette extractible
Vue d’ensemble du raccordement de la
robinetterie BP avec le bec fixe
- Fixer les conduites de raccordement
- Guidage du flexible de douchette
incer le mousseur/brise-jet
Contrôle à l'issue du montage:
étanchéité, mobilité, jet d'eau maximum
Entretien
Veuillez consulter les remarques et les illustrations
sur le verso du dépliant.
Illustrations
- Utiliser un chiffon (microfibre) doux et des
produits de nettoyage non agressifs
- Prudence en cas d'utilisation d'objets durs
- Utilisation de la douchette
- Nettoyage du mousseur/brise-jet au vinaigre
Important
Pour toutes questions éventuelles, veuillez inscrire ici
la référence à 12 chiffres (voir bandeau sur le flexible
d'eau froide de votre robinet).
2 4
1
2927
2623
2221
2018
17
1614
139
8
7
6
5
Notice de montage et d'entretien
Pour vous permettre de profiter pleinement de la fonctionnalité élevée
et du grand confort des robinets pour évier de BLANCO, nous avons
rassemblé ici pour vous l'essentiel des informations relatives au produit.
F
Nous vous félicitons del'achat
decerobinetpour évierBLANCOet
espérons que vous prendrez
beaucoup deplaisiràl'utiliser!
Exemple
Sous réserve de modifications et d'erreurs

4
Piezas BLANCOAN AS-S ND / ND
Mando
Tapón embellecedor
Tornillo mando
Anillo protector
Tuerca de fijación del cartucho
Cartucho
Casquillo
Cuerpo interior
Anillos tóricos
Cuerpo
Aireador
Base
Kit de montaje
Triángulo estabilizador
Manguera flexible – 3 unidades
Limitador de paso ND, Válvula antiretorno
Cabezal ducha
Aireador
Flexo
Pieza de tope
Contrapeso
Conexión en T
Datos técnicos
Aplicación
• Acumulador de baja presión y calentador
• No apto para acumuladores de
presión/calentadores de agua
Presión de servicio
• Mín. 0,5 bar
• Máx. 10,0 bar
Temperatura
• recomendado 60° C
• máxima 80° C
Iconos
correcto falso recomendado
11
15
14
13
12
11
9
7
6
5
4
3
2
1
21
20
19
18
17
16
10
8
Instalación
Ilustraciones
Perforación para el grifo: 35 mm
- Fijar la grifería
ATENCIÓN: ¡Poner la junta entre el grifo y
la encimera!
Limpiar con agua la válvula angular
ecomendación: montar filtros anti-suciedad
Más ilustraciones en las páginas posteriores
Esquema de conexión de la grifería ND con ducha
extraíble
Esquema de conexión de la grifería ND con grifo
fijo
- Conectar los flexos de entrada de agua
- Separador del flexo
Limpiar con agua el aireador
Control tras finalizar el montaje:
Estanqueidad, movimiento, abundante caudal de
agua.
Mantenimiento
Rogamos siga las indicaciones y tenga en cuenta
las ilustraciones de las páginas posteriores
Ilustraciones
- Utilizar paños (de microfibra) y detergentes
suaves
- Cuidado con los objetos duros
- Uso de la ducha extraíble
- Limpieza del aireador con vinagre

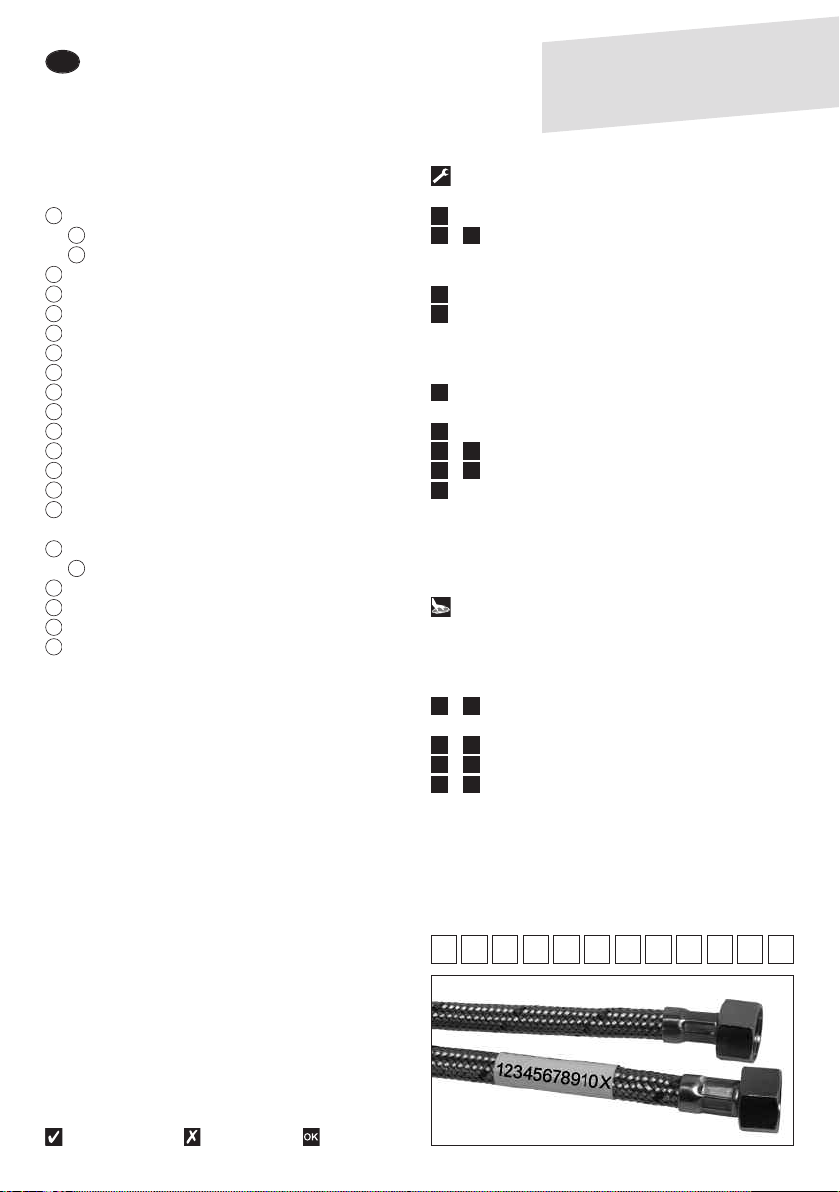

Importante
En caso de tener preguntas sobre el producto, indique
el número de artículo de 12 dígitos (véase el precinto
del tubo de agua fría).
2 4
1
5
2927
2623
2221
2018
17
1614
139
8
7
6
Instrucciones de montaje y mantenimiento
Para aprovechar plenamente la alta funcionalidad y el máximo confort
de la grifería BLANCO, le detallamos la información más importante del
producto.
E
Enhorabuena porhaberadquirido
estegrifo deBLANCO. ¡Esperamos
que leseadegranutilidad!
Ejemplo
eservado el derecho de realizar modificaciones y la posible existencia de erratas

5
Составные части смесителя
BLANCOAN AS-S ND / ND
Рычаг управления
Указатель горячей/холодной воды
Винт крепления рычага
Защитное кольцо
Удерживающая гайка для картриджа
Картридж
Защитный цилиндр
Внутренний корпус
Резиновые кольца
Корпус
Комплект рассекателя
Цоколь
Монтажный комплект
Стабилизирующая пластина
Гибкий шланг – 3 шт.
Ограничитель для низкого давления,
Возвратный клапан
Выдвижной излив
Комплект рассекателя
Гибкий шланг выдвижного излива
Посадочное пространство выдвижного излива
Грузик
Тройник
Техническая информация
Область применения
•Емкость низкого давления и бойлер
•Не подходит для емкости горячей воды под
давлением / проточного нагревателя
Рабочее давление
•Мин. 0,5 бар
•Макс. 10,0 бар
Температура
•рекомендуется 60° C
•максимум 80° C
Символы
правильно неправильно рекомендуется
11
15
14
13
12
11
9
7
6
5
4
3
2
1
21
20
19
18
17
16
10
8
Установка
Рисунки
Отверстие для установки смесителя: 35 мм
-Установить и закрепить смеситель
ВНИМАНИЕ:Незабудьтеопрокладкемежду
смесителем и поверхностью установки!
Промыть шланг подвода воды
Рекомендация: установить фильтр механических
загрязнений
Остальные рисунки см. на обороте
Общий вид монтажа смесителя низкого давления
с выдвижным изливом
Общий вид монтажа смесителя низкого давления
без выдвижного излива
- Подсоединить гибкие шланги
- Соединить шланг выдвижного излива
Промыть рассекатель
Контроль правильности монтажа смесителя:
отсутствие протечек воды, свободное движение
смесителя, хороший напор воды
Уход
Необходимо руководствоваться указаниями и
рисунками, представленными на обороте
Рисунки
- Мягкая тряпочка ("Микрофибр") и
неабразивные моющие средства
- Осторожно обращайтесь с острыми и
тяжелыми предметами
- Пользование выдвижным изливом
- Очистка уксусом рассекателя
Примечание
При обращении по вопросам сервиса просим
указывать 12-значный номер (см. наклейку на шланге
холодной воды смесителя)
2 4
1
5
2927
2623
2221
2018
17
1614
139
8
7
6
Инструкция по монтажу и уходу
Для того, чтобы Вы могли насладиться высокой функциональностью
икомфортом использования кухонного смесителя BLANCO, мы
предоставляем основную информацию об этом смесителе.
RUS
МыпоздравляемВассприобретением
кухонногосмесителяBLANCOи
надеемся,чтоегоиспользование
доставит Вам удовольствие.
Пример
Мы оставляем за собой право на внесение изменений, исключая возможные ошибки

6
Onderdelenlijst
BLANCOAN AS-S ND / ND
Hendel
Kapje op de hendel
Schroef voor hendel
Afdekring
Borgring cartouche
Cartouche
Afdekhuls
Binnenlichaam
O- ingen
Lichaam
Straalregelaar
Sokkel
Montageset
Stabilisatiedriehoek
Flexbuis – 3 stuks
doorstroombegrenzer ND, Terugslagklep
Slangsproeier
Straalregelaar
Doucheslang
Passtuk
Gewicht
T-stuk
echnische gegevens
Toepassingsgebied
• lagedrukboiler
• niet geschikt voor hogedrukboiler en
geiser (doorstromer)
erkdruk
• min. 0,5 bar
• max. 10,0 bar
temperatuur
• aanbevolen 60°C
• maximaal 80°C
Symbolen
juist onjuist aanbevolen
11
15
14
13
12
11
9
7
6
5
4
3
2
1
21
20
19
18
17
16
10
8
Installatie
Afbeeldingen
Boring kraangat: 35 mm
- Kraan bevestigen
NB: Vergeet de afdichting tussen de
kraan en het steunvlak niet.
hoekventiel doorspoelen
Aanbeveling: vuilfilter inbouwen
Meer afbeeldingen op de achterste uitklapbare pagina
overzicht aansluiting lage druk kraan met
sproeikop
overzicht aansluiting lage druk kraan met vaste
uitloop
- Aansluitleidingen bevestigen
- Doucheslanggeleiding
Schuimstraler/straalregelaar spoelen
Controle na voltooiing van de montage:
dichtheid, bewegingsfunctie, volle waterstraal
Onderhoud
Raadpleeg a.u.b. de aanwijzingen en afbeeldingen
op de achterste uitklapbare pagina
Afbeeldingen
- Gebruik een zachte (microvezel-) doek en een
mild reinigingsmiddel
- Wees voorzichtig met harde voorwerpen
- Gebruik van de sproeikop
- einiging van de schuimstraler/straalregelaar
met azijn

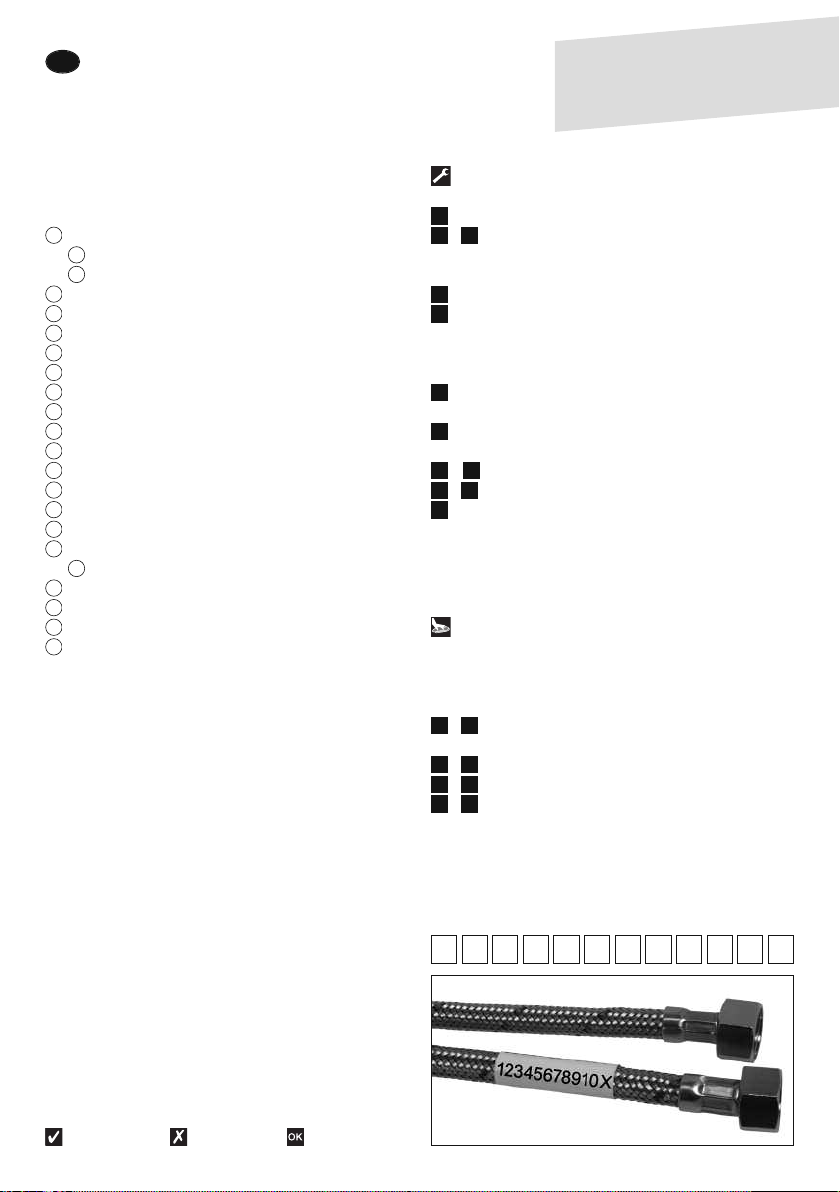

NB
Voer voor nadere inlichtingen a.u.b. hier het 12-cijferige
artikelnummer in (zie omhulsel op de koudwaterslang
van uw mengkraan).
2 4
1
2927
2623
2221
2018
17
1614
139
8
7
6
5
Montage- en onderhoudsinstructies
Om ervoor te zorgen dat u de hoge functionaliteit en het eersteklas
comfort van de BLANCO keukenkranen ten volle kunt benutten, hebben
wij de belangrijkste productinformatie hier voor u op een rijtje gezet.
NL
ijbedankenUvoordeaankoop
vandezeBLANCOkeukenkraanen
wensenUerveelpleziermee!
Voorbeeld
Wijzigingen en fouten voorbehouden

7
Listagem de peças
BLANCOAN AS-S ND / ND
Manípulo
Capa no manípulo
Parafuso para o manípulo
Anel de segurança do cartucho
Anel de segurança do cartucho
Cartucho
Cilindro de cobertura
Corpo interno
O-rings
Corpo
Perlator
Base de apoio
Kit de montagem
Triângulo de estabilização
Tubo flexível – 3 unidades
Limitador de fluxo de baixa pressão,
Válvula anti-refluxo
Chuveiro
Perlator
Extensão da bica
Adaptador
Peso
Peça em T
Dados técnicos
Campo de aplicação
• Acumuladores de baixa pressão e caldeiras
• Não indicado para acumuladores/esquentadores
Pressão de serviço
• Mín. 0,5 bar
• Máx. 10,0 bar
Temperatura
• aconselhável 60°C
• máximo 80 °C
Símbolos
certo errado aconselhável
11
15
14
13
12
11
9
7
6
5
4
3
2
1
21
20
19
18
17
16
10
8
Instalação
Figuras
Abertura da torneira: 35 mm
- Fixar a torneira
Atenção: Não esquecer a junta entre a
torneira e a superfície de apoio!
Enxaguar a válvula angular
ecomendação: Montar filtro de sujidade
Existem mais figuras na última página do desdobrável
Vista geral da ligação da torneira de baixa pressão
com chuveiro
Vista geral da ligação da torneira de baixa pressão
sem chuveiro
- Fixar tubos de ligação
- Guia da extensão
Lavar o perlator/regulador do jacto
Verificação depois de terminada a montagem:
Estanquicidade, mobilidade, jacto de água pleno
Conservação
Atenção às notas e às figuras na última página do
desdobrável
Figuras
- Utilize um pano macio (de microfibras) e um
detergente suave
- Tenha cuidado com objectos duros
- Utilização da mangueira de chuveiro
- Usar vinagre para lavar o perlator/regulador
do jacto
Importante
Para eventuais questões, indique a referência
composta por 12 caracteres (ver etiqueta na ligação
para água fria da sua torneira).
2 4
1
5
2927
2623
2221
2018
17
1614
139
8
7
6
Instruções de montagem e de conservação
Para poder desfrutar ao máximo da enorme funcionalidade e da excepcional
comodidade na utilização das torneiras de cozinha BLANCO, reunimos aqui
as informações essenciais sobre o produto.
P
Parabéns pelaaquisição desta
torneiradecozinha BLANCO!
Esperemosque o produto seja
do seuinteiro agrado!
Exemplo
Salvaguardam-se erros e alterações

8
Elenco pezzi
BLANCOAN AS-S ND / ND
Leva
Cappuccio sulla leva
Vite per leva
Anello di copertura
Anello di sicurezza cartuccia
Cartuccia
Cilindro di copertura
Corpo interno
Anelli torici
Corpo
Aeratore
Base
Kit di montaggio
Triangolo stabilizzatore
Tubo flessibile – 3 pezzi
Limitatore di portata BP, Protezione antiriflusso
Doccetta
Aeratore
Flessibile doccetta
Supporto doccetta
Peso
Elemento a T
Dati tecnici
Campo di applicazione
• Serbatoi a bassa pressione e boiler
• Prodotto non adatto per serbatoi a
pressione/scaldacqua istantanei
Pressione di funzionamento
• min. 0,5 bar
• max 10,0 bar
Temperatura
• consigliato 60°C
• massima 80° C
Simboli
giusto sbagliato consigliato
11
15
14
13
12
11
9
7
6
5
4
3
2
1
21
20
19
18
17
16
10
8
Installazione
Figure
Foro rubinetto: 35 mm
- Fissare la rubinetteria
ATTENZIONE: non dimenticare la guarnizione
tra la rubinetteria e la superficie di appoggio!
Lavare la valvola ad angolo
Si consiglia di montare un filtro
altre figure sono riportate sulla pagina posteriore
ripiegata
Schema allacciamento rubinetteria BP con
doccetta flessibile
Schema allacciamento rubinetteria BP con canna
fissa
- Fissare i tubi di allacciamento
- Guida flessibile doccetta
Lavare l’aeratore/rompigetto
Controlli al termine del montaggio:
tenuta ermetica, movimenti, getto pieno dell’acqua.
Manutenzione
Osservare le istruzioni e le figure riportate sulla
pagina posteriore ripiegata
Figure
- Utilizzare un panno morbido (in microfibra) e
detergenti delicati
- Attenzione agli oggetti duri
- Uso della doccetta flessibile
- Pulizia dell’aeratore/rompigetto con aceto
Importante!
Per eventuali domande riportare qui il codice articolo
a 12 cifre (v. fascetta sul flessibile dell’acqua fredda
della rubinetteria).
2 4
1
5
2927
2623
2221
2018
17
1614
139
8
7
6
Istruzioni di montaggio e manutenzione
Affinché possiate apprezzare fino in fondo l’ottima funzionalità e il comfort
eccellente delle rubinetterie da cucina BLANCO, abbiamo raccolto qui per
voi le principali informazioni sul prodotto.
I
Cicongratuliamo convoiper
l’acquisto diquestarubinetteriada
cucina BLANCOesiamo certiche
ne saretesoddisfatti!
Esempio
Con riserva di modifiche ed errori

9
Wykaz części
BLANCOAN AS-S ND / ND
Dźwignia mieszacza
Zaślepka „ciepła – zimna“ woda
Śruba mocowania dźwigni mieszacza
ierścień zabezpieczający głowicę
Nakrętka mocująca głowicę
Głowica
ierścień zewnętrzny
Korpus wewnętrzny
Uszczelki O-ring
Korpus
Regulator strumienia z obudową
odstawa korpusu baterii
Zestaw montażowy
łytka stabilizująca
Wąż giętki – 3 sztuki
Regulator ciśnienia wody, Zawór zwrotny
Wyciągana wylewka
Regulator strumienia z obudową
Wąż wyciąganej wylewki
Tulejka stabilizująca wylewkę
Obciążnik węża wylewki
Trójnik
Dane techniczne
Zakres stosowania
•Zbiorniki niskociśnieniowe i boilery
•Nie stosować w zbiornikach ciśnieniowych oraz
podgrzewaczach przepływowych
Ciśnienie ro ocze
•Min. 0,5 bar
•Maks. 10,0 bar
Temperatura
•zalecane 60° C
•maksymalna 80° C
Sym ole
dobrze źle zalecane
11
15
14
13
12
11
9
7
6
5
4
3
2
1
21
20
19
18
17
16
10
8
Instalacja
Rysunki
Średnica otworu pod baterię: 35 mm
-Zamocowanie baterii
UWAGA: Nie zapomnieć o uszczelce między
aterią a powierzchnią przylegania!
rzepłukać zawór kątowy
Zalecane jest zamontowanie filtra do zanieczyszczeń
przy zaworach kątowych
ozostałe rysunki na okładce
Schemat podłączenia armatury niskociśnieniowej z
natryskiem
Schemat podłączenia armatury niskociśnieniowej z
wylewką sztywną
- Zamocować wężyki zasilające. Zwrócić uwagę,
aby podczas dokręcania nie uległy skręceniu lub
zagięciu.
- Zaleca się zamontowanie prowadnicy węża
wylewki uniemożliwiającej skręcanie się węża
rzepłukać regulator strumienia
Kontrola po zakończeniu montażu:
szczelność, elementy ruchome, strumień wody
Pielęgnacja
Prosimy o stosowanie się do zaleceń i rysunków
zamieszczonych na okładce.
Rysunki
-Stosować miękką ściereczkę (z mikrofazy) oraz
łagodne środki czyszczące
-Zachować ostrożność, nie uderzać baterii,
zwłaszcza wylewki, innymi przedmiotami
-Sposób korzystania z wyciąganej wylewki
-Czyszczenie regulatora strumienia roztworem octu
Ważne
odczas montażu nie zrywać banderoli z wężyka
zasilającego! W przypadku zapytań prosimy o wpisanie
12-cyfrowego numeru artykułu (patrz: banderola na
wężyku zasilającym zimnej wody).
2 4
1
5
2927
2623
2221
2018
17
1614
139
8
7
6
Instrukcja montażu i pielęgnacji
Dla wykorzystania pełnych możliwości i zapewnienia komfortu użytkowania
baterii BLANCO, zestawiliśmy dla aństwa najważniejsze informacje.
PL
GratulujemyPaństwuzakupu
iżyczymyzadowolenia
zużytkowaniaateriiBLANCO!
rzykład
Zmiany i błędy zastrzeżone

10
Kusovník BLANCOAN AS-S ND / ND
páčka
nástrčka na páke
skrutka páčky
krycí krúžok
istiaci prstenec kartuše
kartuša
krycí valec
vnútorné teleso
O - krúžky
teleso
regulátor prúdu
pätica
montážna sada
stabilizačný trojuholník
ohybná hadica – 3 kusy
obmedzovač prietoku nízkeho tlaku,
spätný ventil
sprška
regulátor prúdu
spršková hadica
redukčná vložka
závažie
T - kus
Technické údaje
O lasť nasadenia
•nízkotlakový akumulátor a bojler
•nehodí sa na tlakový akumulátor / prietokový
ohrievač
Prevádzkový tlak
•min. 0,5 baru
•max. 10,0 barov
Teplota
•doporučujeme 60° C
•maximálne 80° C
Sym oly
správne nesprávne doporučujeme
11
15
14
13
12
11
9
7
6
5
4
3
2
1
21
20
19
18
17
16
10
8
Inštalácia
zo razenia
otvor na batériu: 35 mm
-upevniť armatúru
POZOR: Neza udnúť na tesnenie medzi
atériou a plochou upevnenia!
prepláchnuť rohový ventil
Doporučenie: zabudovať filter na zachytávanie
nečistôt.
ďalšie zobrazenia na zadnej vyklápacej strane
prehľad prípojok nízko tlakovej batérie s
hadicovou sprchou
prehľad prípojok nízko tlakovej batérie s pevným
výtokom
- upevniť vedenia prípojok
-vedenie sprškovej hadice
prepláchnuť regulátor prúdu
Kontrola po ukončení montáže:
na tesnosť, pohyblivosť a plný prúd vody.
Starostlivosť
Dodržujte pokyny a zo razenia na zadnej
vyklápacej strane.
zo razenia
-K čisteniu používajte mäkkú (mikrovláknovú)
handru a jemné čistiace prostriedky.
-Zaobchádzajte opatrne s tvrdými predmetmi.
-oužitie spršky
-Regulátor prúdu vody čistite octom.
Dôležité
re eventuálne dotazy uveďte 12 - miestne číslo
výrobku (pozri pásik na armatúre na hadici pre
studenú vodu).
2 4
1
5
2927
2623
2221
2018
17
1614
139
8
7
6
Montážny návod a návod k údrž e
Aby ste mohli využívať vysokú funkčnosť a prvotriedny komfort BLANCO
kuchynských batérií, zostavili sme pre Vás najdôležitejšie informácie o
výrobku.
SK
Blahoželáme Vámkukúpe
BLANCOkuchynskej
atérieaprajeme Vám
sňouzažiťveľa radosti!
príklad
Zmeny a omyly vyhradené

11
Seznam součástek
BLANCOAN AS-S ND / ND
páka
čepička na páce
šroub pro páku
krycí kroužek
pojistný kroužek kartuše
kartuš
krycí objímka
vnitřní těleso
těsnící kroužky
těleso
perlátor
podstavec
montážní souprava
stabilizační trojúhelník
pružná hadice – 3 kusy
omezovač průtoku ND, zpětný ventil
hadicová sprcha
perlátor
sprchová hadice
vložka
závaží
spojka typu T
Technické údaje
O last použití
•nízkotlaké nádoby a bojlery
•Není vhodná pro tlakové nádoby / průtokové
ohřívače
Provozní tlak
•min. 0,5 barů
•max. 10,0 barů
Teplota
•doporučeno 60° C
•maximálně 80° C
Sym oly
správně chybně doporučeno
11
15
14
13
12
11
9
7
6
5
4
3
2
1
21
20
19
18
17
16
10
8
Instalace
Zo razení
otvor pro kohoutek: 35 mm
-upevnění vodovodní baterie
POZOR: Nezapomeňte na těsnění mezi
vodovodní baterií a plochou, na níž je
istalována!
propláchněte rohový ventil
doporučení: instalování filtru proti nečistotám
další zobrazení na zadní odklápěcí straně
řehled připojení vodovodní baterie ND s
hadicovou sprchou
řehled připojení vodovodní baterie ND s
pevným výtokem
- upevnění přípojných vedení
-vedení sprchové hadice
propláchnutí perlátoru/regulátoru proudu
Kontrola po ukončení montáže:
těsnost, pohybová funkce, plný proud vody
Údrž a
Věnujte prosím pozornost pokynům a
zo razením na zadní odklápěcí straně
Zo razení
-používejte měkký hadřík (z mikrovlákna) a
jemné čistící prostředky
-pozor na tvrdé předměty
-oužívání hadicové sprchy
-Čistění perlátoru/regulátoru proudu octem
Důležité
ři případných dotazech zde prosím zapište
12-místné číslo výrobku (viz páska na hadici na
studenou vodu vaší vodovodní baterie).
2 4
1
2927
2623
2221
2018
17
1614
139
8
7
6
5
Návod k montáži a údrž ě
Abyste mohli využívat vysokou funkčnost a prvotřídní komfort
kuchyňských vodovodních baterií BLANCO, sestavili jsme zde pro Vás
ty nejdůležitější informace o výrobku.
CZ
Blahopřejeme Vám ke koupi
této kuchyňské vodovodní
aterie BLANCOapřejeme
Vámsnímnoho potěšení!
příklad
Změny a chyby vyhrazeny

12
BLANCOAN AS-S N / N DIJELOVI
oluga ručke
Kapica
Vijak ručke
okrovni prsten kartuše
rsten za fiksiranje kartuše, patrone
Kartuša
okrovni cilindar
Unutarnje tijelo
O-prsteni
Tijelo pipe
erlator / regulator mlaza
Baza, podnožje
Set za montažu
Trokut (stabilizator)
Savitljivo crijevo – 3 komada
Redukcija pritiska NT, Nepovratni ventil
Glava tuša
erlator / regulator mlaza
Crijevo tuša
lastično sjedište
Uteg
T - komad
Tehnički podaci:
Upotre a
•Niskotlačni spremnik tople vode (bojler)
•Ne može se koristiti sa visokotlačnim bojlerima
Tlak vodenog sustava
•min. 0,5 bara
•max. 10 bara
Temperatura
•preporuka 60° C
•maksimalno 80° C
Sim oli
pravilno nepravilno preporuka
11
15
14
13
12
11
9
7
6
5
4
3
2
1
21
20
19
18
17
16
10
8
Instalacija
Ilustracije
Rupa za pipu: 35 mm
-Montaža pipe
PAŽNJA: nemojte za oraviti rtvu
između pipe i površine na koju se ona
montira!
Isprati kutne ventile
reporuka: ugraditi filtere za nečistoću
Daljnje slike na poleđini preklopljene stranice
regled priključivanja NT- pipe sa crijevom tuša
regled priključivanja NT-pipe bez tuša
-Spajanje priključnih cijevi
-Vodilica za crijevo tuša
Isprati perlator / regulator mlaza
Kontrola nakon montaže pipe:
brtvljenje, funkcionalnost, puni mlaz vode
Održavanje
Molimo, o ratite pažnju na napomene i crteže
na poleđini preklopljene stranice.
Ilustracije
-Za čišćenje upotrebljavati samo meku
krpu (od mikrovlakana) i blago sredstvo
za čišćenje
-Oprezno sa tvrdim predmetima
-Upotreba tuša
-Čišćenje perlatora/regulatora mlaza s octom

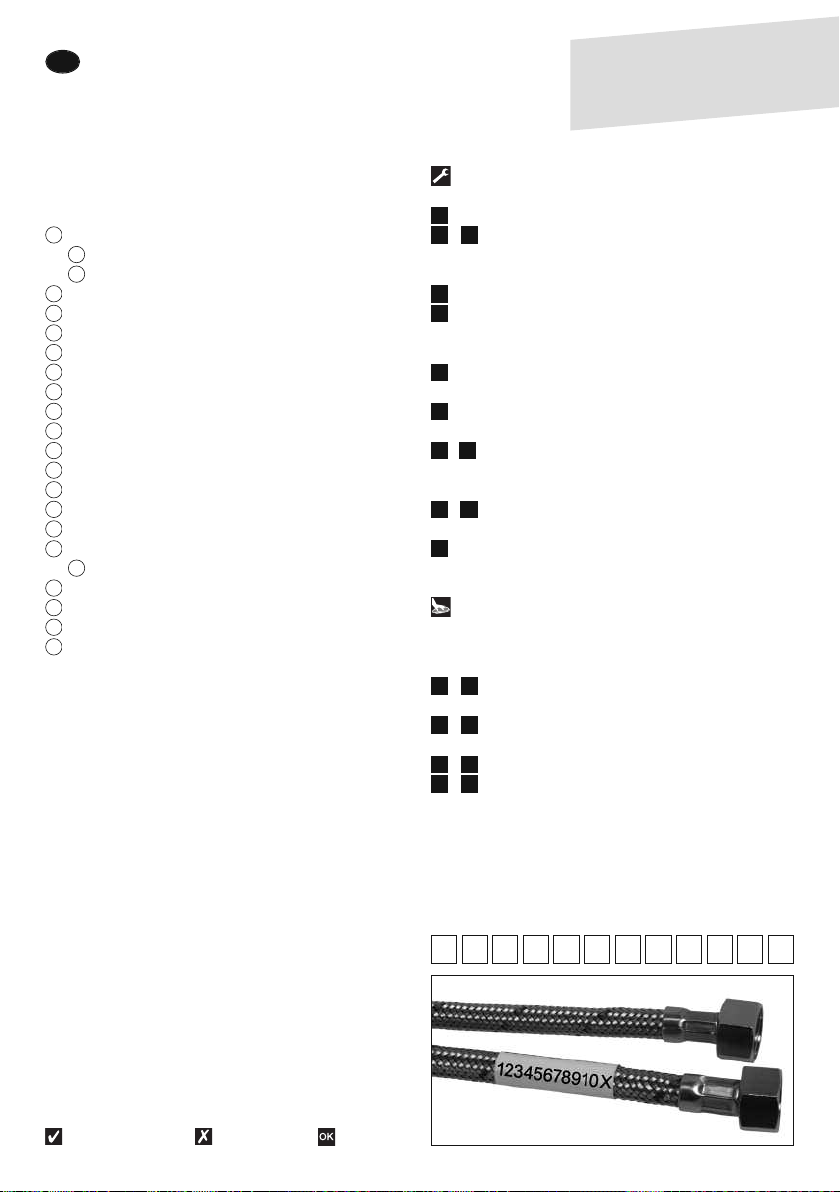

Važno
Za dodatna pitanja molimo unesite
jedanaestoznamenkasti broj artikla ( vidi
naljepnicu na fleksibilnoj cijevi za hladnu vodu).
2 4
1
2927
2623
2221
2018
17
1614
139
8
7
6
5
Upute za montažu i održavanje
Da bi iskoristili visoku funkcionalnost i prvoklasni komfor
BLANCO pipa za kuhinju, sastavili smo Vam važne informacije
o proizvodu.
HR
Zahvaljujemo nakupovini
BLANCOpipeiželimo Vam
puno zadovoljstva
rimjer
ravo promjena i zabuna pridržano

13
BLANCOAN AS-S ND / ND alkatrészlista
kar
sapka az emelőkaron
csavar a karhoz
fedőgyűrű
kerámiabetétet rögzítő anya
kerámiabetét ( kartus)
borítóhenger
Belső test
O-gyűrűk
Teszt
vízsugár szabályozó
lábazat
felerősítő szett
stabilizáló háromszög
flexibilis tömlő – 3 darab
kisnyomású átfolyás korlátozó,
visszafolyásgátló
kézi zuhanyozó
vízsugár szabályozó
zuhanyozótömlő
illesztődarab
súly
t-idom
Műszaki adatok
Alkalmazási terület
•Kisnyomású víztároló és bojler
•Nem megfelelő nyomásálló víztárolóhoz /
átfolyásos melegítőhöz
Üzemi nyomás
•Min. 0,5 bar
•Max. 10,0 bar
Hőmérséklet
•ajánlott 60° C
•maximális 80°C
Szim ólumok
helyes nem megfelelő ajánlott
11
15
14
13
12
11
9
7
6
5
4
3
2
1
21
20
19
18
17
16
10
8
Telepítés
Á rák
Csaplyuk-furat: 35 mm
-Rögzítse a szerelvényt
FIGYELEM: Ne felejtse el a szerelvény
és a felfekvő felület közötti tömítést!
A sarokszelep átöblítése
Ajánlat: Szereljen be szennyeződés-szűrőt
további ábrák a hátsó kihajtható oldalon találhatóak
Kézi zuhanyozóval rendelkező kisnyomású
szerelvény áttekintése
Fix kifolyóval rendelkező kisnyomású szerelvény
áttekintése
- Rögzítse a csatlakozóvezetékeket
-A zuhanyozótömlő vezetése
Öblítse ki a perlátort/vízsugár szabályozót
Ellenőrzés a szerelés elkészülte után:
Tömítettség, mozgatási funkció, teljes vízsugár
Ápolás
Kérjük ,vegye figyelem e a hátsó kihajtható
oldalon lévő tudnivalókat és á rákat
Á rák
-Használjon puha (mikroszálas) kendőt és
kímélő tisztítószert
-Óvatosan kell bánni kemény tárgyakkal
-A kézi zuhanyozó használata
-A perlátort/vízsugár szabályozót ecettel
kell tisztítani

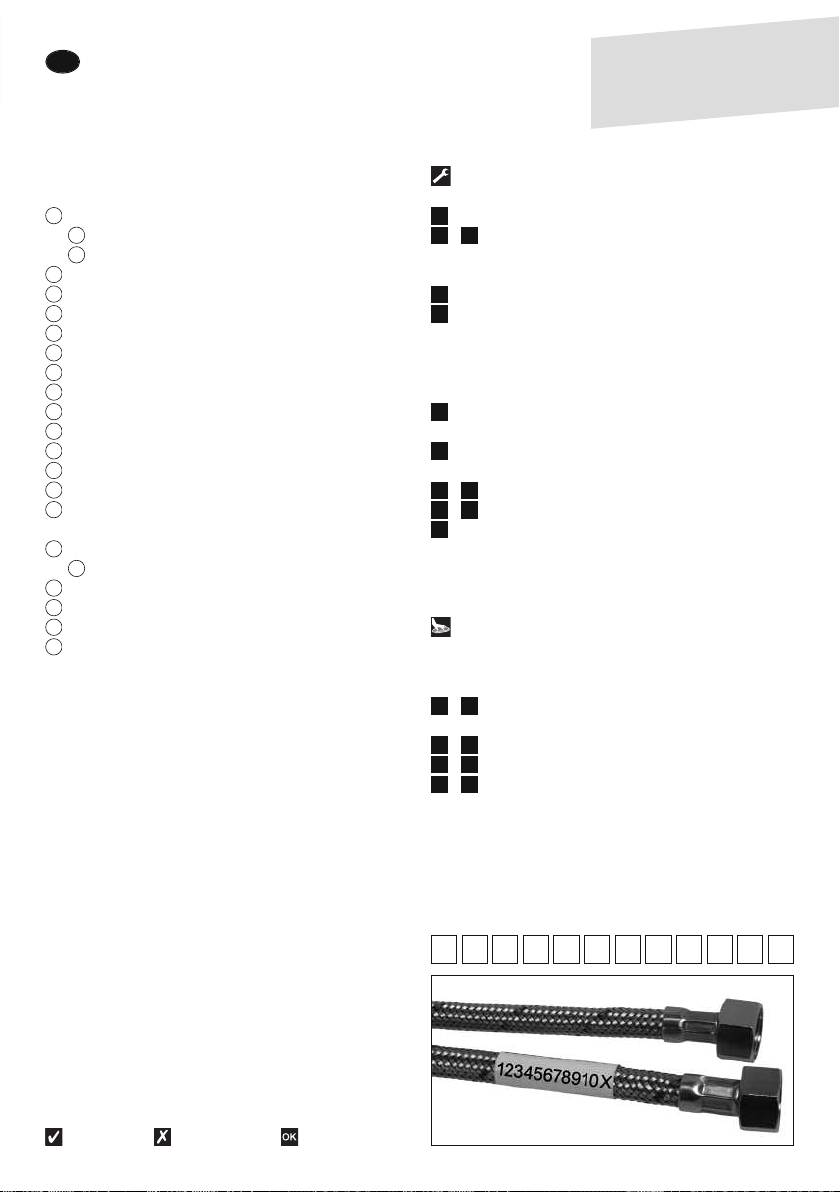

Fontos
Az esetleges viszontkérdésekhez írja be ide a
12-jegyű cikkszámot (lásd a szerelvény hidegvizes
tömlőjén lévő szalagon).
2 4
1
5
2927
2623
2221
2018
17
1614
139
8
7
6
Szerelési és ápolási útmutatás
A BLANCO konyhai szerelvények nagyfokú funkcionalitásának
és első osztályú komfortjának kihasználásához az alábbiakban
összeállítottuk Önnek a legfontosabb termékinformációkat.
H
Gratulálunke BLANCOkonyhai
szerelvénymegvásárlásához,éssok
örömetkívánunkhasználatához!
példa
Tévedések és módosítások jogát fenntartjuk

14
Списък на частите
BLANCOAN AS-S ND / ND
ръкохватка
капачка на ръкохватката
винт за ръкохватката
Предпазен пръстен
осигурителен пръстен за керамична глава
Керамична глава
покриващ цилиндър
Вътрешно тяло
O-пръстени
Корпус
Регулатор на струята
Цокъл
Монтажен комплект
Стабилизиращ триъгълник
гъвкав маркуч - 3 броя
Ограничител на потока ND,
Възвратен клапан
Решетъчен накрайник
Регулатор на струята
Маркуч на разпръсквателя
Преходник
Тежест
T-образен елемент
Технически данни
Област на приложение
•Акумулатор за ниско налягане и бойлер
•Не е пригоден за акумулатор на
налягане/бойлер за бързо нагряване
Работно налягане
•Мин. 0,5 bar
•Макс. 10,0 bar
Температура
•Препоръчително 60° C
•максимално 80° C
Символи
правилно неправилно Препоръчително
11
15
14
13
12
11
9
7
6
5
4
3
2
1
21
20
19
18
17
16
10
8
Монтаж
Фигури
Отвор за крана: 35 мм
-Закрепете арматурата
ВНИМАНИЕ: Не забравяйте
уплътнението между арматурата и
уплътняващата повърхност!
Промийте ъгловия клапан
Препоръка: поставете филтър за
замърсяванията
други фигури на задната страница
Обзор връзка ND арматура с главата на
смесителя
Обзор връзка ND арматура с неподвижен
изход
-затегнете гъвкавите вързки
-Водене на маркуча на разпръсквателя
изплакнете регулатора на струята
Проверка след завършване на монтажа:
уплътненост, подвижност, цялостна водна струя
Поддържане
Обърнете внимание на инструкциите и
фигурите на задната страница
Фигури
-Използвайте мека (микрофазерна)
кърпа и мек почистващ препарат
-Внимавайте с твърди предмети
-Използване на накрайника
-почистване на регулатора на струята с
оцет

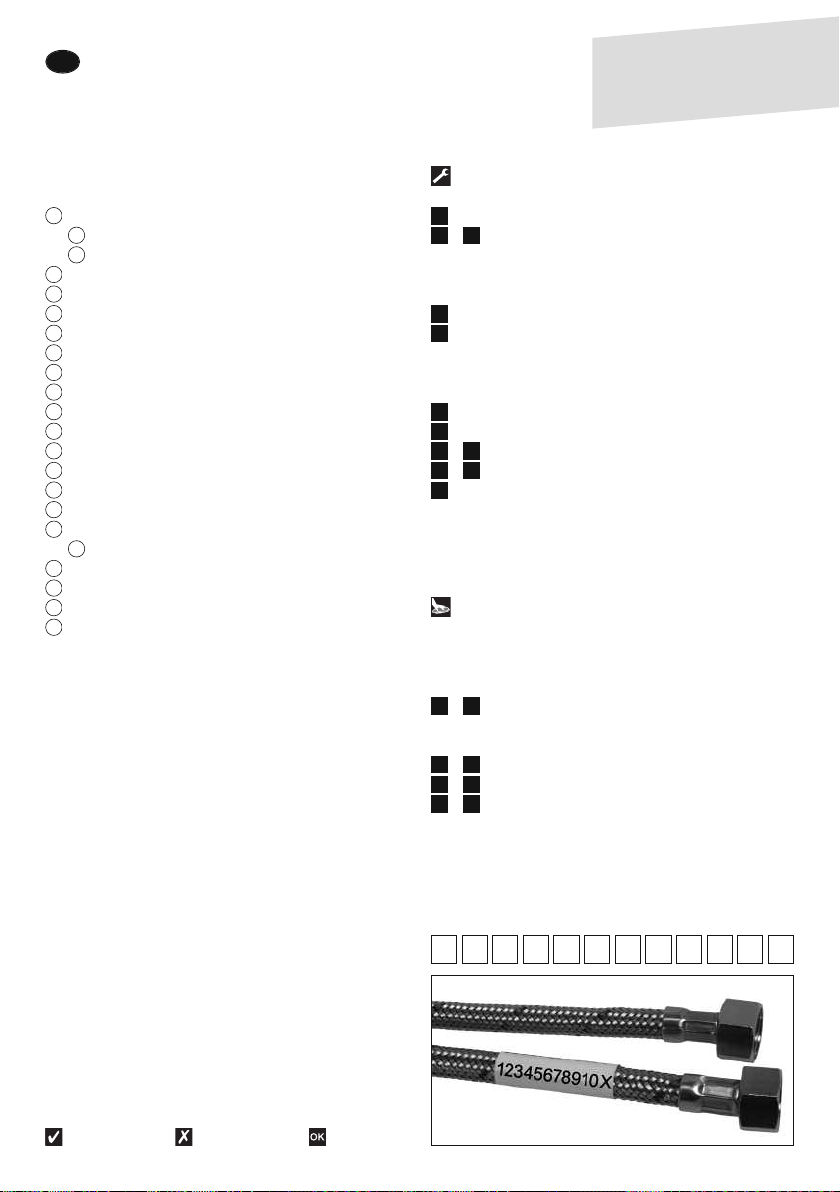

Важно
При евентуални въпроси впишете тук
12-позиционния артикулен номер (виж
бандерол на маркуча за студената вода на
Вашата арматура).
2 4
1
2927
2623
2221
2018
17
1614
139
8
7
6
5
Инструкция за монтаж и поддържане
За да може да използвате голямата функционалност и
първокласния комфорт на кухненските арматури BLANCO, тук
сме обобщили за Вас най-важната информация за продукта.
BG
Поздравяваме Виза направения
изборзапокупканакухненска
батерия BLANCO!
Пример
Запазваме си правото за промени и грешки

Instalarea
Figuri
Forarea orificiului pentru robinet: 35 mm
-Fixaţi robinetul
ATENŢIE: Nu uitaţi de garnitura de etanşare
între aterie şi suprafaţa de sprijin!
Spălaţi ventilul de colţ
Recomandare: Montaţi filtru de curăţare
următoarele figuri le găsiţi pe pagina pliantă din spate
rivire de ansamblu a racordului armaturii de joasă
presiune cu rozetă de duş şi furtun
rivire de ansamblu a racordului armaturii de joasă
presiune cu orificiu de scurgere fix
- Fixaţi conducta de racordare
-Furtun de duş de ghidare
erlator/Clătiţi regulatorul de jet
Control asupra terminării execuţiei montajului:
Etanşeitate, funcţie de mişcare, jet puternic de apă
Îngrijirea
Vă rugăm să luaţi în considerare instrucţiunile şi
figurile de pe pagina pliantă din spate.
Figuri
-Utilizaţi stofă fină (de microfibră) şi detergent
moale
-Fiţi precauţi cu obiectele dure
-Utilizarea rozetei de duş cu furtun
-Curăţarea perlatoarelor/ regulatorului de jet cu oţet

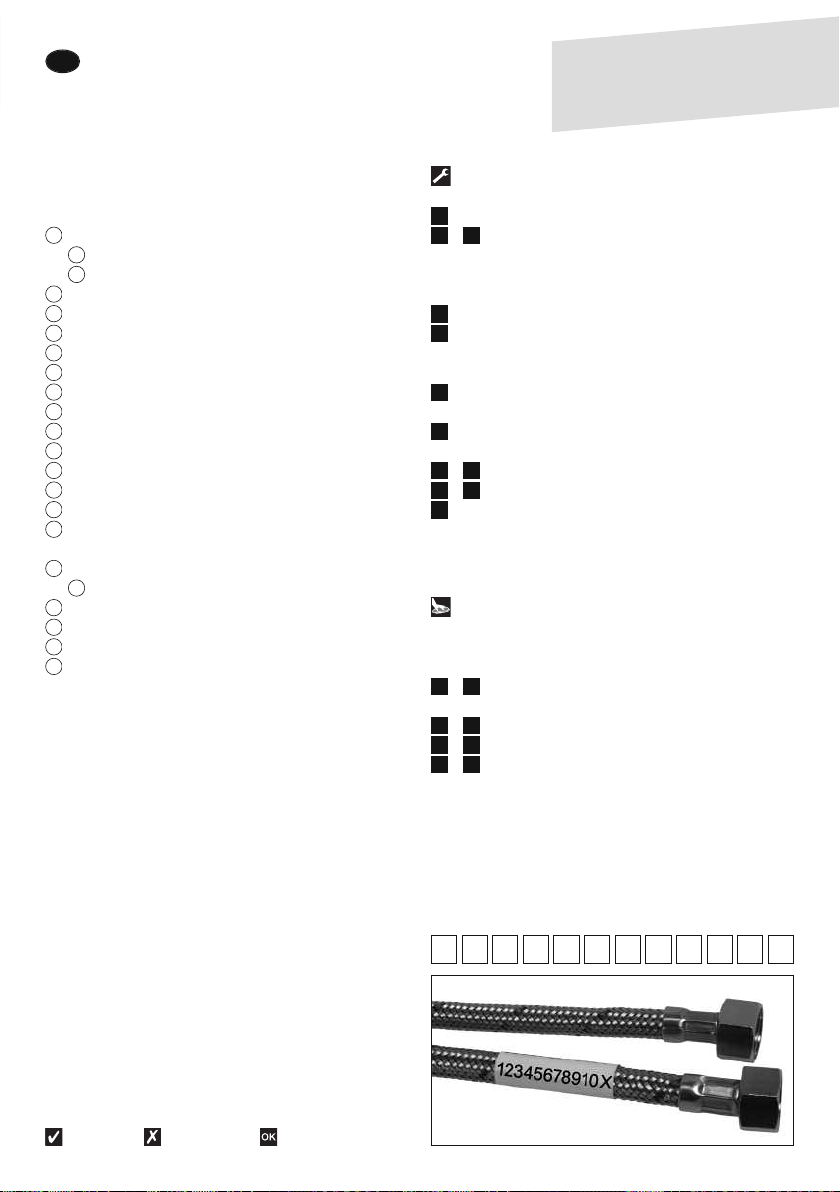

Important
entru eventuale întrebări vă rugăm să specificaţi numărul
articolului format din 12 cifre (vezi banderola de la furtunul
de apă rece a bateriei Dvs.).
2 4
1
5
2927
2623
2221
2018
17
1614
139
8
7
6
15
Lista componentelor
BLANCOAN AS-S ND / ND
Manetă
Capac la manetă
Şurub pentru manetă
Inel de acoperire
Inel de protecţie a cartuşului
Cartuş
Cilindru protecto
Corp intern
Inele de etanşare
Corp
Regulator de jet
Soclu
Set de montare
Triunghi de stabilizare
Ţeavă flexibilă – 3 buc
Limitator de debit de joasă presiune,
Dispozitiv de reţinere
Rozetă de duş cu furtun
Regulator de jet
Furtun de duş
iesă de ajustare
Greutatea
Teu
Date tehnice
Domeniu de aplicare
•Acumulator de joasă presiune şi boiler
•Nu este potrivit pentru acumulator de presiune/încălzitor
electric cu circuit închis
Presiune de serviciu
•Min. 0,5 bar
•Max. 10,0 bar
Temperatura
•recomandat 60° C
•maxim 80° C
Sim oluri
corect incorect recomandat
11
15
14
13
12
11
9
7
6
5
4
3
2
1
21
20
19
18
17
16
10
8
Instrucţiuni de montare şi întreţinere
entru a putea utiliza bateriile de bucătărie BLANCO la cea mai
înaltă funcţionalitate şi confort, noi am rezumat pentru Dumneavoastră
cele mai importante informaţii despre produs.
RO
Aţi făcutoalegereexcelentă!
Vă dorim utilizareplăcută.
Exemplu
Rezervat dreptul de efectuare a modicărilor şi producere a erorilor
