Blue Hawk 300812 User manual

ATTACH YOUR RECEIPT HERE
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-877-888-8225, 8 a.m. – 8 p.m., EST, Monday – Friday.
ITEM #0502453
MODEL #0300812
Français p. 13
Espaol p. 25
Serial Number Purchase Date
AB13562 1
Lowes.com
8 GAL PORTABLE
OIL FREE AIR COMPRESSOR

TABLE OF CONTENTS
2
Lowes.com
Specifications------------------------------------------------------------------------------------------------ 2
Package Contents ------------------------------------------------------------------------------------------ 3
Safety Information------------------------------------------------------------------------------------------ 5
Preparation --------------------------------------------------------------------------------------------------- 6
Assembly Instructions------------------------------------------------------------------------------------- 6
Operating Instructions ------------------------------------------------------------------------------------- 7
Care and Maintenance ------------------------------------------------------------------------------------ 8
Troubleshooting ---------------------------------------------------------------------------------------------- 9

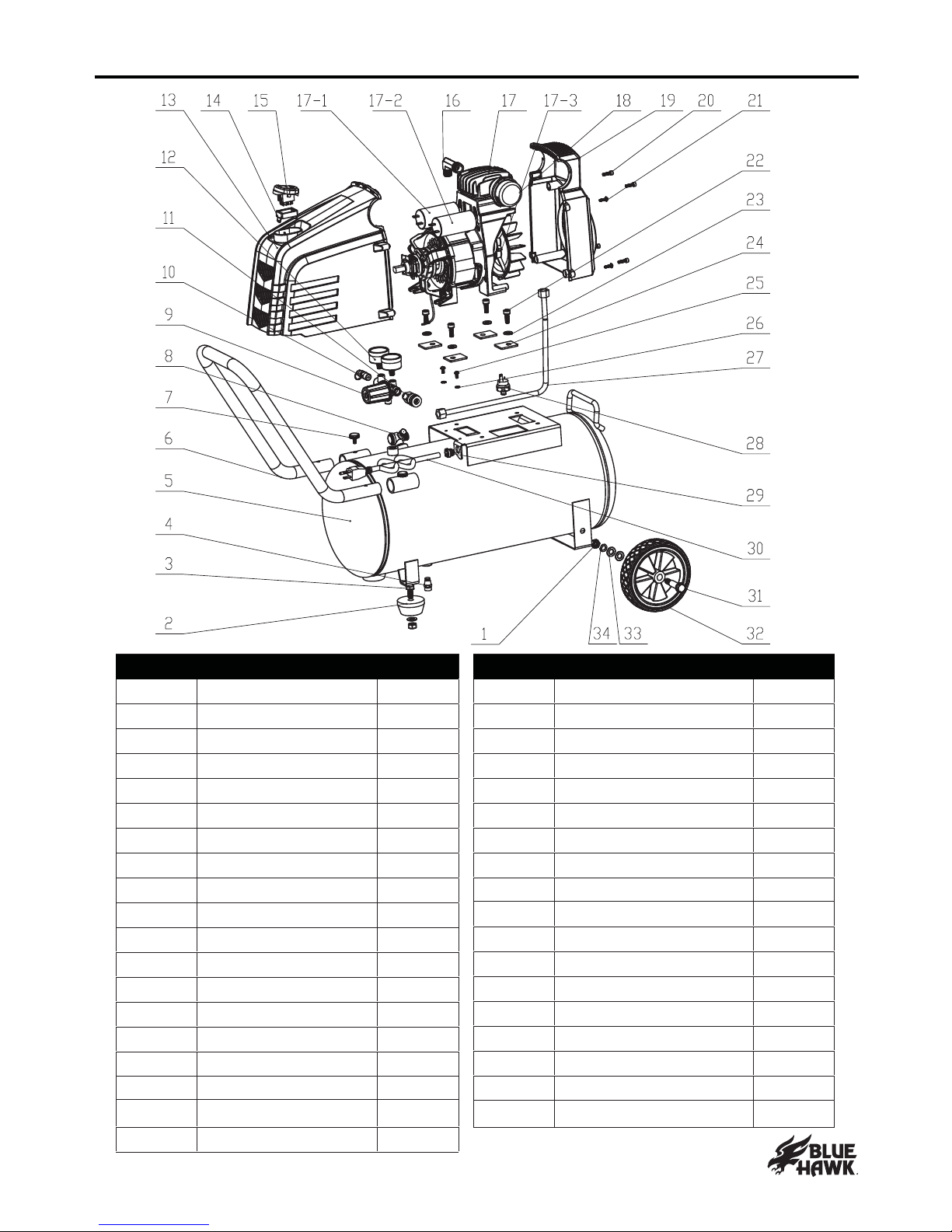

Exploded View / Parts List ------------------------------------------------------------------------------- 11
Warranty ----------------------------------------------------------------------------------------------------- 12
PRODUCT SPECIFICATIONS
Model No. 0300812
Pump oil free, direct drive, single stage
Motor 1.5 HP
Voltage/Amps/HZ120/12/60
Cut-in Pressure 105 PSI
Air Tank Capacity 8 Gallon
Cut-out Pressure 135 PSI
CFM @ 40 PSI 4.8
CFM @ 90 PSI 3.7
Power Cord SJT 16 AWG / 72 in. Length
NOTE: Avoid use of extension cords. If use of an extension cord cannot be avoided, the cord
should be a minimum wire size of 12 AWG and no longer than 30 feet.
Use only a 3-wire extension cord that has a 3-blade grounding plug and a 3-slot receptacle that
will accept the plug on the product.

PACKAGE CONTENTS
HARDWARE CONTENTS
3
Lowes.com
PART QTY
A
Electric Motor & Air Compressor Pump
B Air Tank
Tank Pressure Gauge
C
D Air Pressure Regulator
E Regulated Pressure Gauge
Air Line Outlet
F
G Air Tank Drain Valve
Pressure Relief Valve
H
1
1
1
1
1
1
1
1
1
1
I ON/OFF Switch
J Power Cord
K Handle
L Wheel
Air filter
Screw
Qty. 2
M6 × 17
Qty. 2
M10 Bolt
Qty. 4
Ø10 Washer
Qty. 2
Ø10 Spring Washer
Qty. 2
M10 Nut
M
1
2
1
DESCRIPTION
I
D
F
K
B
M
H
A
J
G
AA BB CC DD EE
C
E
L

PACKAGE CONTENTS
4
Lowes.com
A. ELECTRIC MOTOR: The motor is used to power the pump. It contains a thermal overload protector. If
the motor overheats for any reason, the thermal overload protector will shut it down in order to prevent
the motor from being damaged.
AIR COMPRESSOR PUMP: The pump is used to compress the air and discharge it into the tank via
the piston moving up and down in the cylinder.
B. AIR TANK: The tank is used to store the compressed air.
C. TANK PRESSURE GAUGE: The gauge is used to measure the stored air pressure level of the tank. It
is not adjustable by the operator and does not indicate line pressure.
D. AIR PRESSURE REGULATOR: The regulator is used to adjust line pressure to the tool you are using.
Turn the knob clockwise to increase pressure and counterclockwise to decrease pressure.
Never exceed the maximum working pressure of the tool.
E. REGULATED PRESSURE GAUGE: The gauge is used to measure the regulated outlet pressure.
F. AIR LINE OUTLET: The outlet is used to connect 1/4 in. NPT air hose.
G. AIR TANK DRAIN VALVE: The drain valve is used to remove moisture from the air tank after the unit is
shut off.
WARNING:
WARNING:
Never attempt to open the drain valve when the tank pressure is more than 10 PSI.
H. PRESSURE RELIEF VALVE: The valve is used to prevent system failures by relieving pressure from
the system. If the pressure reaches the preset level and the pressure switch will not shut down the
motor, it will automatically pop open. You can also pull the ring on the valve to open.
I. ON/OFF SWITCH: This switch turns on the compressor and is operated manually. When in the ON
position, it allows the compressor to start up or shut down automatically, without warning, upon air
demand. ALWAYS set this switch to OFF when the compressor is not being used and before
unplugging the compressor.
J. POWER CORD: This product is for use on a nominal 120-volt circuit and should be grounded. A cord
with a grounding plug as illustrated must be used. Make sure that the product is connected to an outlet
that has the same configuration as the plug (see Figure 1). No adapter should be used with this product.
Check with a licensed electrician if the grounding instructions are
not understood or there is doubt as to whether the product is properly
grounded. Do not modify the plug provided. If it will not fit the outlet,
have the proper outlet installed by a licensed electrician.
DANGER˖:Improper installation of the grounding plug will result
in a risk of electric shock. If repair or replacement of the cord or plug
is necessary, do not connect the grounding wire to either flat blade
terminal. The grounding wire is in the green outer surface.

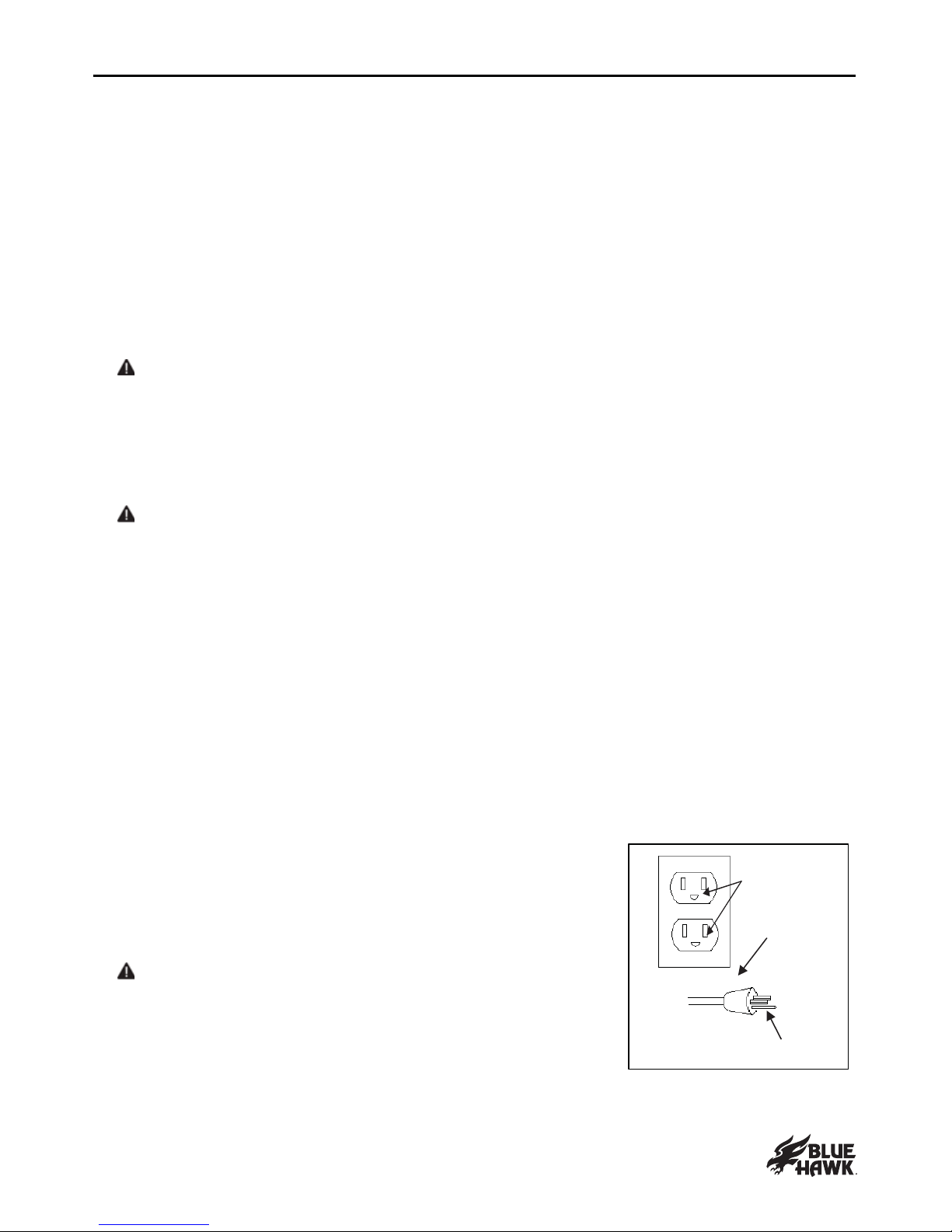

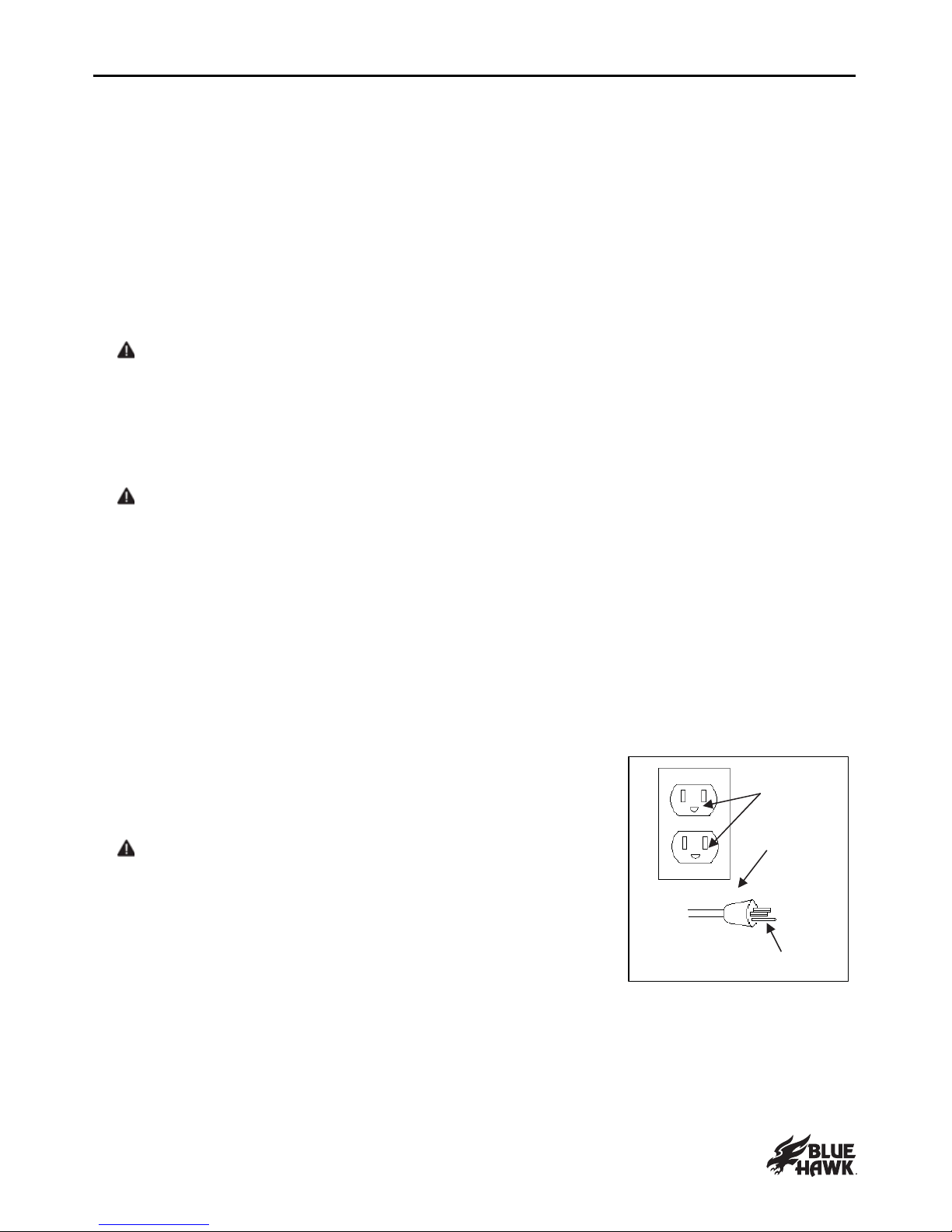

Grounded
outlet
Grounding Pin
Plug
Figure 1

5
Lowes.com
SAFETY INFORMATION
This manual contains information that relates to PROTECTING YOUR SAFETY and PREVENTING EQUIPMENT
PROBLEMS and is very important for you to know and understand. We use the symbols below to help you
recognize this information.
DANGER - POTENTIAL HAZARD THAT WILL RESULT IN SERIOUS INJURY OR LOSS OF LIFE
WARNING - POTENTIAL HAZARD THAT COULD RESULT IN SERIOUS INJURY OR LOSS OF LIFE
CAUTION- POTENTIAL HAZARD THAT MAY RESULT IN MODERATE INJURY OR DAMAGE TO EQUIPMENT
WARNING
1. RISK OF EXPLOSION OR FIRE. Never spray flammable liquids in a confined area. It is normal for
the motor and pressure switch to produce sparks while operating. If sparks come into contact with
vapors from gasoline or other solvents, they may ignite and cause a fire or explosion. Do not smoke
while spraying. Do not spray where sparks or flame are present. Keep compressor as far from
spray area as possible. Always operate the compressor in a well-ventilated area.
2. RISK OF ELECTRIC SHOCK. A licensed electrician in accordance with all local and national codes
must install all wiring. To avoid electric shock, NEVER use an electric air compressor outdoor when
it is raining or on a wet surface.
3. RISK OF BURSTING. Rust can weaken the tank. Drain the condensed water from the tank after
each use to reduce rusting. DO NOT weld, drill or modify the air tank of this compressor. Welding or
modifications on the air tank can severely impair tank strength and cause an extremely hazardous
condition. If a leak is detected in the tank, replace the tank right away.
4. RISK OF INJURY. ALWAYS shut off the compressor, remove the plug from the outlet and bleed all
pressure from the system before servicing the compressor or when the compressor is not in use.
Do NOT use the unit with the shrouds removed. Contact with moving parts could cause serious injury.
5. RISK OF BURSTING. Check the maximum pressure rating in the manual or the serial tag label.
Compressor outlet pressure must be regulated so as to never exceed the maximum pressure rating.
Relieve all pressure through the hose before removing or attaching accessories.
6. RISK OF BURSTING. DO NOT adjust the pressure switch or relief valve for any reason. They have
been preset at the factory for the maximum pressure of this unit. If the pressure switch or the relief
valve are tampered with, personal injury or property damage may occur.
7. RISK OF BURNS. Pump and manifold generate high temperature. To avoid burns or other injuries,
DO NOT touch the pump, manifold or transfer tube while the unit is running. Allow the parts to cool
before handling or servicing. Keep children away from the compressor at all times.
8. RISK TO BREATHING. Be certain to read all labels when you are spraying paints or toxic materials,
and follow the safety instructions. Use a respirator mask if there is a chance of inhaling anything
you are spraying. NEVER directly inhale the compressed air produced by a compressor.
9. RISK OF EYE INJURY. ALWAYS wear ANSI Z87.1 approved safety goggles when using an air
compressor. NEVER point nozzle or sprayer toward a person or any part of the body. If the spray
penetrates the skin, serious injury may occur.
10. You can create dust when you cut, sand, drill or grind materials such as wood, paint, metal,
concrete, cement, or other masonry. This dust often contains chemicals known to cause cancer,
birth defects, or other reproductive harm. Wear protective gear.
CAUTION
1. Pull the pressure relief valve ring daily to ensure that the valve is functioning properly.
2. The unit must be kept a minimum of 12 inches from the nearest wall in a well-ventilated area for
cooling.
3. Protect the air hose and electric cord from damage and puncture. Inspect them weekly for weak or
worn spots and replace if necessary.
4. Always wear hearing protection when using an air compressor. Failure to do so may result in hearing
loss.
5. Operation of the unit should always be in a position that is stable. Never use the unit on a rooftop or
elevated position that could allow the unit to fall or be tipped over.

6
Lowes.com
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to
assemble the product.
Estimated Assembly Time: 5 minutes
Tools Required for Assembly (not included): 11/16 in. Open Wrench or Adjustable Wrench.
ASSEMBLY INSTRUCTIONS
Hardware Used
1. Removable handle assembly
holes (K1) with the holes on the sleeve.
1
M6 × 17 Screw x 2
AA
AA
Hardware Used
2. Wheel assembly
slide on washer (CC).
tank assembly. Slide on washer (CC), spring washer (DD)
and tighten the nut (EE). Repeat this step for the second wheel.
of the wheels. Periodically check to ensure that wheel and the
hardware is secure.
3. Air filter assembly
M10 Bolt x 2
BB
Ø10 Washer x 4
CC
Ø10 Spring Washer x 2
DD
M10 Nut x 2
EE
K
K1
3
M
BB
CC
DDEE
L
2

7
Lowes.com
ON
OFF

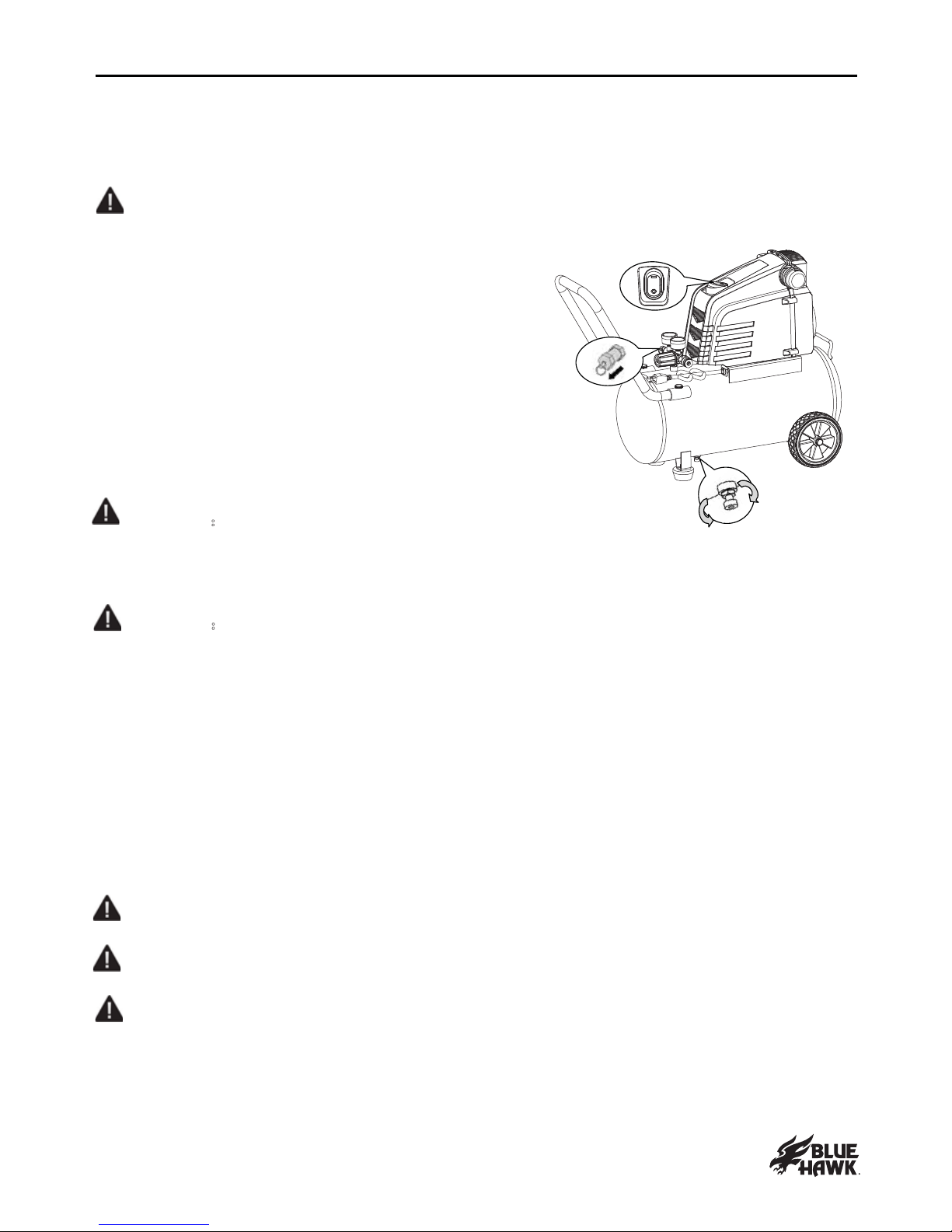

OPERATING INSTRUCTIONS
BEFORE EACH START UP
1. Set the ON/OFF switch (I) to the O(off) position.
2. Turn the air pressure regulator knob (D) counterclockwise until it stops.
3. Attach air hose/accessories or air tools (not included) to the air line outlet (F).
WARNING! Risk of bursting. Too much air pressure causes a hazardous risk of bursting.
Check the manufacturer’s maximum pressure rating for air tools and accessories. The regulator
outlet pressure must never exceed the maximum pressure rating.
HOW TO START UP
1. Close the air tank drain valve (G) by turning clockwise.
2. Plug in the power cord (J).
3. Set the ON/OFF switch (I) to the I(on) position and allow
tank pressure to build. Motor will stop when tank pressure
reaches “cut-out” pressure.
4. Turn the air pressure regulator (D) clockwise until
desired pressure is reached.
5. The compressor is ready for use.
WARNING˖
High temperatures are generated by the electric motor and the pump. To prevent burns or
other injuries, DO NOT touch the compressor while it is running. Allow it to cool before
handling or servicing. Keep children away from the compressor at all times.
WARNING˖
When adjusting from a higher to a lower pressure, turn the knob counterclockwise past the
desired setting. Then turn clockwise to reach the desired pressure. Do not exceed operating
pressure of the tool or accessory being used.
HOW TO SHUT DOWN
1. Set the ON/OFF switch (I) to the O(off) position.
2. Unplug the power cord (J).
3. Reduce the pressure in the tank through the outlet hose. Pulling the pressure relief valve ring
(H) and keeping it open will also reduce the pressure in the tank.
4. Tip the compressor so the tank drain valve is at the bottom of the tank, then open the tank
drain valve counterclockwise to allow moisture to drain from the tank.
CAUTION! Escaping air and moisture can propel debris that may cause eye injury. Wear
safety goggles when opening the drain valve.
WARNING! To avoid personal injury, always shut off and unplug the unit and relieve all air
pressure from the system before performing any service on the air compressor.
WARNING! Risk of unsafe operation. Unit cycles automatically when power is on. When
performing maintenance, you may be exposed to voltage sources, compressed air or moving
parts. Personal injuries can occur. Before performing any maintenance or repair, disconnect
power source from the compressor and bleed off all air pressure.
OPEN CLOSE

8
Lowes.com

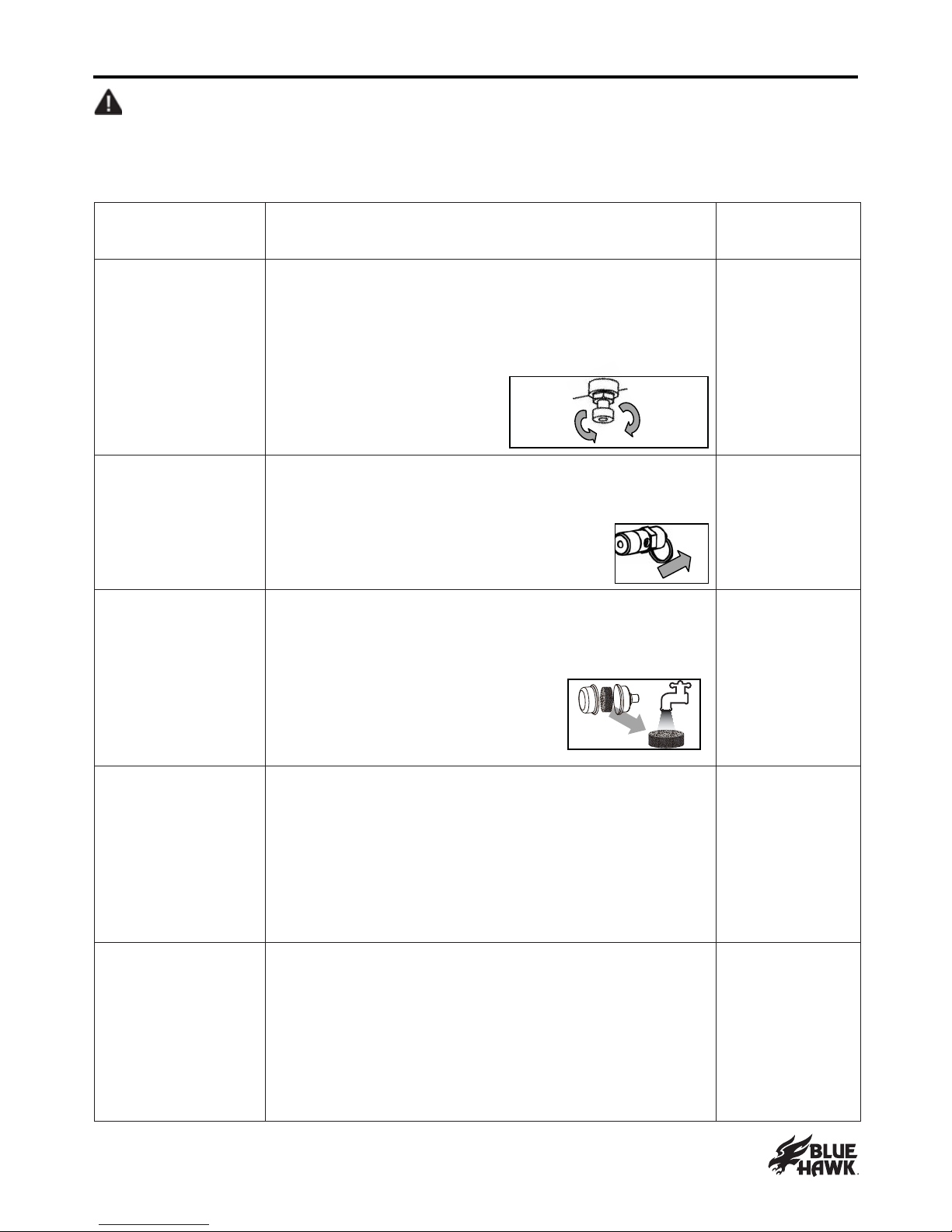

CARE AND MAINTENANCE
WARNING::To avoid personal injury, always shut off and unplug the unit and relieve all air
pressure from the system before performing any service on the air compressor.
Regular maintenance will ensure trouble-free operation.
NOITPIRCSEDTASK SERVICE
INTERVAL
Drain the tank
To prevent corrosion inside the tank, the condensation
must be drained at the end of every workday. Be sure to
wear protective goggles. Relieve the air pressure in the
system and then open the drain valve on the bottom of
the tank. Daily
Check the relief
valve
Pull the relief valve on the ring daily to ensure that it is
operating properly and to clear the valve of any possible
obstructions.
Daily
Test for leakage
Check all connections to see if tight. A small leak of any
of part (the tank, hoses, pipe connections or transfer
tubes) will reduce the unit’s performance.
Spray a small amount of soapy water around the area of
the suspected leak with a spray bottle. If bubbles
appear, repair or replace the faulty component. Do not
overtighten any connections.
Monthly
Storage
Before storing the unit for a long period, use an air blow
gun to clean all dust and debris from the compressor.
Disconnect and coil the power cord. Pull the pressure
relief valve to release all pressure from the tank. Drain
all moisture from the tank. Cover the entire unit to
protect it from moisture and dust.
N/A
OPEN CLOSE
Clean the air filter
A dirty filter will reduce the unit’s performance and life.
To avoid any contamination inside the pump, the filter
should be cleaned frequently and replaced on a regular
basis. Foam filter should be cleaned in warm and
soapy water.
Weekly

9
Lowes.com
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
There is low
pressure, not
enough air, or the
compressor does not
stop.
1. The tank drain valve is open.
2. There is a leak in the
3. There is a prolonged or
excessive use of air.
4. The compressor is not large
enough.
5. There is a hole in the air hose.
6. The tank leaks.
7. The seals are blown.
8. The valve leaks.
9. There is a leaking or worn
piston.
1. Close the drain valve.
2. Check with soapy water.
Tighten or reseal leaking
DO NOT OVERTIGHTEN.
3. Decrease the amount of air used.
4. Check the air requirement of the
accessory. If it is higher than the
CFM and the pressure supplied by
the compressor, you need a larger
compressor. Most accessories are
rated at 25% of the actual CFM
while running continuously.
5. Check and replace if necessary.
6. WARNING: Immediately
replace the tank. DO NOT attempt
to repair.
7. Replace the compressor assembly.
8 Replace the compressor assembly.
9. Replace the compressor assembly.
Air leaks from the
regulator or the
regulator does not
regulate air pressure.
1. The internal parts of the
regulator are dirty or damaged.
1. Replace the regulator or internal
parts.
The regulated
pressure gauge
reading drops when
the air accessory is
being used.
1. This is normal.
2. The compressor is not large
enough.
1. If the pressure drops too low, adjust
the regulator while the accessory is
used.
2. Check the air requirement of the
accessory. If it is higher than the
CFM and the pressure supplied by
the compressor, you need a larger
compressor. Most accessories are
rated at 25% of the actual CFM
while running continuously.
The pressure relief
valve opens.
1. The tank pressure exceeds the
normal rating pressure.
2. The pressure switch is stuck.
1. Replace the pressure switch.
2. Replace the pressure switch.

10
TROUBLESHOOTING
Lowes.com
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
The motor will not
run.
1. Tank pressure exceeds the
preset pressure switch limit.
2. The fuse is blown or the circuit
breaker tripped.
3. The check valve is stuck in the
open position.
4. The wire gauge in the cord is
wrong or the extension cord
length is excessive.
5. There are loose electrical
connections.
6. The motor’s thermal overload
protection has tripped.
7.
The motor, capacitor or safety
valve is defective.
1. The motor will start automatically
when the tank pressure drops
below the tank cut-in pressure.
2. Replace the blown fuse or reset
the circuit breaker. Do not use a
fuse or circuit breaker with a higher
circuit.
Check for proper fuse; type T fuse
is acceptable.
Check for low voltage and proper
extension cord size.
Disconnect other applications from
the circuit. Operate the compressor
on a dedicated circuit.
3. Remove and clean or replace.
4. Check for proper gauge and
extension cord length.
5. Contact an authorized service
center.
6. Turn the air compressor off, unplug
7. Have the compressor serviced by a
qualified technician.
the power cord and wait until the
motor has cooled down. Plug in
the power cord only after the motor
has cooled down, waiting
thermal overload protector has
the
recovered.

11
EXPLODED VIEW / PARTS LIST
Lowes.com
EXPLODED VIEW
4Nut M101
2Rubber foot2
2
Bolt M10×20
3
1Drain valve4
1Air tank5
1Handle6
2Thumbscrew7
1Check valve8
1Regulator9
1Quick coupler11
1Relief valve01
2Pressure gauge21
1Front shroud31
1Switch retainer41
1On/Off switch51
1Elbow61
1Pump/Motor assembly71
1Capacitor,507-11
1Capacitor,2007-21
1Fan17-3
1Air filter18
1Back shroud19
4Bolt M5
×18
20
4Self-tapping screw ST3.9
×17
21
4Bolt M8x2522
4Washer Ø823
4Cushion pad24
2Bolt M5x1025
2Lock washer26
1Transfer tube27
1Pressure switch28
1Anchor nut29
1Power cord30
2Shoulder bolt31
2Wheel32
6
Spring washer Ø10
33
2
Washer Ø10
34
PART DESCRIPTION QTY PART DESCRIPTION QTY

WARRANTY
1-YEAR LIMITED WARRANTY
This product is guaranteed for a period of one year from the date of original retail purchase against
defects in materials and workmanship.
Subject to the conditions and limitations described below, this product, if returned to us with proof
of purchase within the stated warranty period and if covered under this warranty, will be repaired or
replaced (with the same model, or one of equal value or specification), at our option. We will bear
the cost of any repair or replacement and any costs of labor relating thereto.
This warranty is subject to the following conditions and limitations:
A. A bill of sale verifying the purchase and purchase date must be provided;
B. This warranty will not apply to any product or part thereof which is worn or broken or which has
become inoperative due to abuse, misuse, accidental damage, neglect or lack of proper
installation, operation or maintenance (as outlined in the applicable owner’s manual or
operating instructions) or which is being used for industrial, professional, commercial or rental
purposes;
C. This warranty will not apply to normal wear and tear or to expendable parts or accessories that
may be supplied with the product which are expected to become inoperative or unusable after a
reasonable period of use;
D. This warranty will not apply to routine maintenance and consumable items such as, but not
limited to, fuel, lubricants, vacuum bags, blades, belts, sandpaper, bits, fluids, tune-ups or
adjustments;
E. This warranty will not apply where damage is caused by repairs made or attempted by others
(i.e. persons not authorized by the manufacturer);
F. This warranty will not apply to any product that was sold to the original purchaser as a
reconditioned or refurbished product (unless otherwise specified in writing);
G. This warranty will not apply to any product or partthereof if any part from another manufacturer
is installed therein or any repairs or alterations have been made or attempted by unauthorized
persons;
H. This warranty will not apply to normal deterioration of the exterior finish, such as, but not limited
to, scratches, dents, paint chips, or to any corrosion or discoloring by heat, abrasive and
chemical cleaners; and
I. This warranty will not apply to component parts sold by and identified as the product of another
company, which shall be covered under the product manufacturer's warranty, if any.
Printed In China
Blue Hawk & Design® is a registered trademark
of LF, LLC. All rights reserved.
12
Lowes.com

JOIGNEZ VOTRE REÇU ICI
Des questions, des problèmes, des pièces manquantes? Avant de retourner
l’article au détaillant, appelez notre service à la clientèle au 1 877 888-8225,
entre 8 h et 20 h (HNE), du lundi au vendredi.
ARTICLE #0502453
MODÈLE #0300812
Numéro de série Date d’achat
13
Lowes.com
COMPRESSEUR D’AIR
PORTATIF SANS HUILE
DE 30,2 L

TABLE DES MATIÈRES
14
Lowes.com
CARACTÉRISTIQUES DU PRODUIT
REMARQUE : Évitez d’utiliser des rallonges. Si l’utilisation d’une rallonge s’avère nécessaire,
choisissez une rallonge d’un calibre minimal de 12 AWG et d’une longueur maximale de 9,14 m.
Utilisez uniquement des rallonges trifilaires à trois broches munies d’une fiche de mise à la terre
et de prises tripolaires appropriées à la fiche du compresseur.
Caractéristiques ------------------------------------------------------------------------------------------- 14
Contenu de l’emballage--------------------------------------------------------------------------------- 15
Consignes de sécurité----------------------------------------------------------------------------------- 17
Préparation-------------------------------------------------------------------------------------------------- 18
Instructions pour l’assemblage----------------------------------------------------------------------- 18
Mode d’emploi---------------------------------------------------------------------------------------------- 19
Entretien------------------------------------------------------------------------------------------------------ 20
Dépannage -------------------------------------------------------------------------------------------------- 21
Vue éclatée et liste de pièces ------------------------------------------------------------------------ 23
Garantie ------------------------------------------------------------------------------------------------------ 24
Node modèle 0300812
Pompe Sans huile, à entraînement direct, à une phase
Moteur 1,5 HP
Tension d’alimentation 120 V / 12 A / 60 Hz
Capacité du réservoir d’air 30,2 L
Point d’enclenchement 105 lb/po2
Point de déclenchement 135 lb/po2
pi3/min à 40 lb/po24,8
pi3/min à 90 lb/po23,7
Cordon d’alimentation SJT 16 AWG, 182,88 cm de longueur

CONTENU DE L’EMBALLAGE
15
Lowes.com
PIÈCE QTÉ
DESCRIPTION
A Moteur électrique et pompe de compresseur d’air 1
B Réservoir d’air 1
C Manomètre du réservoir 1
D Régulateur de pression d’air 1
E Manomètre régulé 1
F Sortie de conduite d’air 1
G Robinet de vidange du réservoir d’air 1
H Soupape de décharge 1
I Interrupteur 1
J Cordon d’alimentation 1
K Poignée 1
L Roue 2
M Filtre à air 1
I
D
F
K
B
M
H
A
J
G
C
E
L
QUINCAILLERIE INCLUSE
Qté. 2
Vis M6 de
17 mm
Qté. 2
Boulon M10
Qté. 4
Rondelle Ø10
Qté. 2
Rondelle à ressort Ø10
Qté. 2
Écrou M10
AA BB CC DD EE

CONTENU DE L’EMBALLAGE
16
Lowes.com
Prise mise
à la terre
Broche de mise à la terre
Fiche
Figure 1
A. MOTEUR ÉLECTRIQUE : Le moteur sert à alimenter la pompe. Il comprend un limiteur de surcharge
thermique. Ce limiteur arrête le moteur s’il surchauffe pour une raison quelconque et le protège ainsi
contre les dommages.
POMPE DE COMPRESSEUR D’AIR : La pompe sert à comprimer l’air et à le stocker dans le réservoir
par la course ascendante et descendante d’un piston dans le cylindre.
B. RÉSERVOIR D’AIR : Le réservoir sert à stocker l’air comprimé.
C. MANOMÈTRE DU RÉSERVOIR : Le manomètre sert à mesurer le niveau de la pression d’air stocké
dans le réservoir. Vous ne pouvez pas le régler, et il n’indique pas la pression de conduite.
D. RÉGULATEUR DE PRESSION D’AIR : Le régulateur sert à régler la pression de conduite de l’outil
utilisé. Tournez le bouton dans le sens des aiguilles d’une montre pour accroître la pression, ou dans
le sens contraire des aiguilles d’une montre pour la réduire.
AVERTISSEMENT : Ne dépassez jamais la pression d’utilisation maximale de l’outil.
E. MANOMÈTRE RÉGULÉ : Le manomètre sert à mesurer la pression de sortie régulée.
F. SORTIE DE CONDUITE D’AIR : Cette sortie sert à raccorder un tuyau à air à filetage NPT de 6,35 mm.
G. ROBINET DE VIDANGE DU RÉSERVOIR D’AIR : Le robinet de vidange purge l’humidité du réservoir
d’air après l’arrêt du compresseur.
AVERTISSEMENT : Ne tentez jamais d’ouvrir le robinet de vidange lorsque la pression du réservoir
s’élève à plus de 10 lb/po2.
H. SOUPAPE DE DÉCHARGE : La soupape sert à évacuer la pression de l’appareil afin d’éviter une
panne. Lorsque la pression atteint un niveau préétabli, si le pressostat n’a pas coupé le moteur,
la soupape s’ouvre automatiquement. Elle peut aussi être ouverte manuellement en tirant sur
son anneau.
I. INTERRUPTEUR : Cet interrupteur met en marche le compresseur et est activé manuellement.
Lorsqu’il est en position de marche (« I »), le compresseur démarre et s’arrête automatiquement, sans
avertissement, à la suite d’une demande d’air. Mettez TOUJOURS cet interrupteur en position d’arrêt («
O ») lorsque vous n’utilisez pas le compresseur ou avant de le débrancher.
J. CORDON D’ALIMENTATION : Cet appareil doit être utilisé sur un circuit d’une tension nominale de
120 volts et mis à la terre. Vous devez employer un cordon d’alimentation muni d’une fiche de mise
à la terre (semblable à celui qui figure sur l’illustration). Assurez-vous de brancher le compresseur sur
une prise ayant les mêmes caractéristiques que la fiche (voir la figure 1). N’utilisez pas d’adaptateur
pour brancher le compresseur.
Consultez un électricien ou un technicien qualifié si vous ne
comprenez pas les instructions pour la mise à la terre ou si
vous avez un doute sur la mise à la terre du compresseur d’air.
Ne modifiez pas la fiche du compresseur. Si elle ne rentre pas
dans la prise, demandez à un électricien qualifié d’installer une
prise appropriée.
DANGER : Le branchement inadéquat de la fiche de mise à la
terre du compresseur peut entraîner un risque de choc électrique.
Si le cordon d’alimentation ou la fiche doivent être réparés ou
remplacés, ne branchez pas le fil de mise à la terre du compresseur
sur une borne d’alimentation (lame). Le fil de mise à la terre est celui
dont la surface est verte.

17
Lowes.com
CONSIGNES DE SÉCURITÉ
AVERTISSEMENT
MISE EN GARDE
Le présent guide contient des indications pour votre SÉCURITÉ et vise à PRÉVENIR LES PROBLÈMES
LIÉS AU MATÉRIEL. Il est donc très important de le lire et de bien le comprendre. Les symboles
ci-dessous vous aideront à reconnaître les indications du guide.
DANGER – DANGER POTENTIEL QUI ENTRAÎNERA DES BLESSURES GRAVES OU MORTELLES
AVERTISSEMENT – DANGER POTENTIEL POUVANT ENTRAÎNER DES BLESSURES GRAVES OU MORTELLES
MISE EN GARDE – DANGER POTENTIEL POUVANT ENTRAÎNER DES BLESSURES LÉGÈRES OU DES
DOMMAGES MATÉRIELS
1. RISQUE D’EXPLOSION OU D’INCENDIE. Ne vaporisez jamais de liquides inflammables dans un espace
clos. Il est normal que le moteur et que le pressostat produisent des étincelles durant le fonctionnement.
Si une étincelle entre en contact avec des vapeurs d’essence ou d’autres solvants, ils peuvent s’enflammer
et causer un incendie ou une explosion. Ne fumez pas pendant la pulvérisation. Ne vaporisez pas en
présence d’étincelles ou de flammes. Tenez le compresseur d’air aussi loin que possible de la zone de
vaporisation. Faites toujours fonctionner le compresseur dans un endroit bien ventilé.
2. RISQUE DE CHOC ÉLECTRIQUE. Tous les travaux de câblage doivent être effectués par un
électricien qualifié conformément à tous les codes locaux et nationaux. Afin d’éviter les risques de
chocs électriques, n’utilisez JAMAIS le compresseur d’air électrique à l’extérieur lorsqu’il pleut ou sur
une surface humide.
3. RISQUE D’ÉCLATEMENT. La rouille peut abîmer le réservoir. Videz l’eau condensée du réservoir
après chaque utilisation afin de réduire les risques de corrosion. ÉVITEZ de souder, de percer et de
modifier le réservoir d’air du compresseur. La soudure ou la modification du réservoir d’air peut altérer
sérieusement sa résistance et engendrer des conditions extrêmement dangereuses. Si le réservoir
fuit, remplacez-le immédiatement.
4. RISQUE DE BLESSURES. Assurez-vous de TOUJOURS fermer le compresseur d’air, de le
débrancher de la prise de courant et d’évacuer sa pression avant d’en faire l’entretien ou lorsque vous
ne l’utilisez pas. Assurez-vous de TOUJOURS fermer le compresseur d’air, de le débrancher de la prise
de courant et d’évacuer sa pression avant d’en faire l’entretien ou lorsque vous ne l’utilisez pas.
5. RISQUE D’ÉCLATEMENT. Vérifiez la pression nominale maximale dans le guide ou sur l’étiquette du
numéro de série. La pression de sortie du compresseur d’air doit être réglée de façon à ne jamais
dépasser la pression nominale maximale. Évacuez toute la pression du tuyau avant de retirer ou de
raccorder des accessoires.
6. RISQUE D’ÉCLATEMENT. NE réglez PAS le pressostat ou la soupape de décharge pour quelque
raison que ce soit. Ils ont été préréglés à l’usine en fonction de la pression maximale de ce compresseur.
La modification de leur réglage pourrait causer des blessures ou des dommages matériels.
7. RISQUE DE BRÛLURE. La pompe et le collecteur dégagent une très grande chaleur. Pour éviter les
brûlures ou d’autres blessures, NE touchez PAS à la pompe, au collecteur ou au tube de transfert
lorsque le compresseur d’air est en marche. Laissez refroidir les pièces avant de les manipuler ou d’en
faire l’entretien. Gardez le compresseur hors de la portée des enfants en tout temps.
8. RISQUE D’INHALATION. Vous devez lire toutes les étiquettes et suivre les consignes de sécurité
avant de vaporiser de la peinture ou des matières toxiques. Portez un masque respiratoire s’il y a un
risque d’inhalation des matières vaporisées. NE respirez JAMAIS directement l’air produit par un
compresseur.
9. RISQUE DE BLESSURES AUX YEUX. Portez TOUJOURS des lunettes de sécurité conformes à la
norme ANSI Z87.1 lorsque vous utilisez un compresseur d’air. NE pointez JAMAIS une buse ou un
pulvérisateur vers une personne ou des parties du corps. Des blessures graves peuvent être infligées
si un jet pénètre la peau.
10. Vous pouvez créer de la poussière lorsque vous coupez, poncez, percez ou meulez des matériaux tels
que le bois, la peinture, le métal, le béton, le ciment ou d’autres matériaux de maçonnerie. Cette
poussière contient souvent des substances chimiques reconnues comme étant la cause de cancers,
d’anomalies congénitales et d’autres problèmes liés aux fonctions reproductrices. Portez l’équipement
de protection adéquat.
1. Tirez l’anneau de la soupape de décharge chaque jour afin de vérifier si la soupape fonctionne
correctement.
2. Le compresseur d’air doit se trouver à 30,48 cm – au minimum – du mur le plus près, ainsi que dans
un endroit bien ventilé, aux fins de refroidissement.
3. Protégez le tuyau à air et le cordon d’alimentation contre les risques d’endommagement et de perforation.
Chaque semaine, vérifiez s’ils ont des défauts ou des points d’usure, et remplacez-les au besoin.
4. Portez toujours des protecteurs auditifs lorsque vous utilisez un compresseur d’air, sans quoi vous
pourriez subir une perte auditive.
5. Utilisez toujours le compresseur d’air sur une surface stable. N’utilisez jamais le
compresseur sur un toit ou en hauteur, car il pourrait tomber ou se renverser.

18
Lowes.com
PRÉPARATION
Avant de commencer l’assemblage de l’article, assurez-vous d’avoir toutes les pièces. Comparez
le contenu de l’emballage avec la liste des pièces et celle de la quincaillerie incluse. S’il y a des
pièces manquantes ou endommagées, ne tentez pas d’assembler l’article.
Temps d’assemblage approximatif : 5 minutes.
Outils nécessaires pour l’assemblage (non inclus) : clé à fourches de 11/16 po ou clé à molette.
INSTRUCTIONS POUR L’ASSEMBLAGE
Quincaillerie utilisée
1. Assemblage de la poignée amovible
taraudés (K1) avec les trous des manchons.
1
Vis M6 de 17 mm x 2
AA
AA
Quincaillerie utilisée
2. Assemblage des roulettes
glissez une rondelle (CC).
Glissez une rondelle (CC) et une rondelle à ressort (DD) sur le
boulon, puis serrez l’écrou (EE). Répétez cette étape pour l’autre
roulette.
que les roulettes fonctionnent. Vérifiez régulièrement les roulettes
et la quincaillerie afin de vous assurer qu’elles sont bien fixées.
3. Assemblage du filtre à air
Boulon M10 x 2
BB
Rondelle Ø10 x 4
CC
Rondelle à ressort Ø10 x 2
DD
Écrou M10 x 2
EE
K
K1
3
M
BB
CC
DDEE
L
2

19
Lowes.com
MODE D’EMPLOI
AVANT CHAQUE DÉMARRAGE
1. Mettez l’interrupteur (I) en position d’arrêt (O).
2. Tournez le bouton du régulateur de pression d’air (D) dans le sens contraire des aiguilles d’une
montre jusqu’à ce qu’il s’arrête.
3. Fixez le tuyau à air (ou les accessoires) ou les outils pneumatiques (non inclus) à la sortie d’air (F).
AVERTISSEMENT! Risque d’éclatement. Une pression d’air trop élevée vous expose à un
risque d’éclatement. Vérifiez la pression nominale maximale indiquée par le fabricant des outils
pneumatiques et des accessoires. La pression de sortie du régulateur doit être réglée de façon
à ne jamais dépasser la pression nominale maximale.
DÉMARRAGE
1. Fermez le robinet de vidange (G) du réservoir d’air en le
tournant dans le sens des aiguilles d’une montre.
2. Branchez le cordon d’alimentation (J).
3. Mettez l’interrupteur (I) en position de marche (I) et laissez
la pression dans le réservoir augmenter. Le moteur s’arrêtera
lorsque la pression atteindra le « point de déclenchement ».
4. Tournez le bouton du régulateur de pression d’air (D) dans le
sens des aiguilles d’une montre jusqu’à ce que le degré de
pression voulu soit atteint.
5. Vous pouvez maintenant utiliser le compresseur.
AVERTISSEMENT :
Le moteur électrique et la pompe dégagent une très grande chaleur. Pour éviter les brûlures
ou d’autres blessures, NE touchez PAS au compresseur pendant son fonctionnement.
Laissez-le refroidir avant de le manipuler ou d’en faire l’entretien. Gardez le compresseur
hors de la portée des enfants en tout temps.
AVERTISSEMENT :
Pour diminuer la pression, tournez le bouton du régulateur dans le sens contraire des aiguilles
d’une montre en dépassant le réglage souhaité. Ensuite, tournez ce même bouton dans le
sens des aiguilles d’une montre jusqu’à ce que vous atteigniez la pression voulue. Ne
dépassez pas la pression de fonctionnement maximale de l’outil ou de l’accessoire utilisé.
ARRÊT
1. Mettez l’interrupteur (I) en position d’arrêt (O).
2. Débranchez le cordon d’alimentation (J).
3. Réduisez la pression dans le réservoir par le tuyau de sortie. Vous pouvez également tirer
l’anneau de la soupape de décharge (H) et la laisser ouverte pour réduire la pression du réservoir.
4. Faites basculer le compresseur de sorte que le robinet de vidage du réservoir se trouve vers
le bas, puis ouvrez le robinet dans le sens contraire des aiguilles d’une montre afin d’évacuer
l’humidité du réservoir.
MISE EN GARDE! Parfois, l’air et l’humidité évacués projettent des débris pouvant blesser
les yeux. Portez des lunettes de sécurité lorsque vous ouvrez le robinet de vidange.
AVERTISSEMENT! Afin d’éviter de vous blesser, fermez toujours le compresseur d’air,
débranchez-le de la prise de courant, et évacuez toute la pression d’air avant d’effectuer une
tâche d’entretien, quelle qu’elle soit.
AVERTISSEMENT! Risque lié à l’utilisation. Le compresseur se met en marche aussitôt qu’il
y a du courant. Vous êtes exposé à des sources de tension, à de l’air comprimé et à des
pièces en mouvement lorsque vous effectuez l’entretien du compresseur. Vous pourriez subir
des blessures. Débranchez toujours le compresseur de la source d’alimentation et purgez
toute sa pression d’air avant d’effectuer un entretien ou une réparation quelconques.
Marche
D'arrêt
OUVRIR FERMER

20
Lowes.com
ENTRETIEN
FRÉQUENCE
Purge du réservoir
Pour éviter que la corrosion détériore le réservoir,
l’eau condensée doit être évacuée après chaque jour
d’utilisation. Assurez-vous de porter des lunettes de
protection. Purgez la pression d’air du compresseur,
puis ouvrez le robinet de
vidange au bas du réservoir.
Chaque jour
Vérification de
la soupape
de décharge
Tirez l’anneau de la soupape de décharge chaque
jour afin de vérifier si la soupape fonctionne
correctement et d’enlever tout débris qui
pourrait l’obstruer.
Chaque jour
Vérification de la
présence de fuites
Vérifiez si tous les raccords sont bien serrés. Une petite
fuite, qu’elle provienne de n’importe quelle pièce
(réservoir, tuyau, raccord de tuyauterie ou tube de
transfert), réduit le rendement du compresseur.
Vaporisez une petite quantité d’eau savonneuse sur la
zone de fuite possible à l’aide d’un flacon pulvérisateur.
Si des bulles apparaissent, réparez ou remplacez la
pièce défectueuse. Ne serrez pas excessivement
les raccords.
Mensuel
Rangement
Avant de ranger le compresseur d’air pour une période
prolongée, utilisez une soufflette à air pour nettoyer toute
la poussière et les débris du compresseur.
Débranchez et enroulez le cordon d’alimentation. Ouvrez
la soupape de décharge pour libérer toute la pression
du réservoir. Évacuez toute l’humidité du réservoir.
Recouvrez le compresseur d’air pour le protéger contre
l’humidité ou la poussière.
S.O.
OUVRIR FERMER
AVERTISSEMENT : Afin d’éviter de vous blesser, fermez toujours le compresseur d’air,
débranchez-le de la prise de courant, et évacuez toute la pression d’air avant d’effectuer une
tâche d’entretien, quelle qu’elle soit.
Un entretien périodique assurera le bon fonctionnement du compresseur d’air.
TÂCHE DESCRIPTION
Nettoyage du
filtre à air
Un filtre sale réduira le rendement et la durée de vie de
l’unité. Afin de prévenir toute contamination à l’intérieur
de la pompe, le filtre doit être nettoyé fréquemment et
remplacé de façon régulière. Le filtre en mousse doit
être nettoyé dans de l’eau tiède
et savonneuse.
Hebdomadaire
Table of contents
Languages:
Other Blue Hawk Air Compressor manuals
Popular Air Compressor manuals by other brands

Husky
Husky H15123TK Operator's manual

DeVilbiss
DeVilbiss 102D-3 owner's manual

MayPole
MayPole MP7955 user guide

Gude
Gude AIRPOWER 150/8/24 SILENT Translation of the original instructions

Schneider Airsystems
Schneider Airsystems UNM 210-8-25 WXOF operating manual

Bitzer
Bitzer 2T.2 Series operating instructions

Metabo
Metabo BasicAir 250 Original operating instructions

Joy
Joy TWISTAIR III Operator's manual

Nuvair
Nuvair Open Horizontal Electric MCH30 user manual

Danfoss
Danfoss Vitrifrigo BD35 Fault Diagnosis and F.A.Q

Champion
Champion A Series Operating and service manual

Badger Air-Brush
Badger Air-Brush TC910 Aspire PRO instruction manual
