Bmobile SERIE AX User manual

AX683 Mobile Phone
MANUAL DE USUARIO DE LA
SERIE AX
Android 7.0
Bmobile

2
Índice
1.Introducción...................................................................................3
Seguridad
Precauciones generales
Precauciones en el uso del cargador
Limpieza y mantenimiento
Precauciones comunes
2. Familiarizándose con el teléfono................................................7
3. Inicializando el teléfono...............................................................9
Como retirar la cubierta posterior
Como insertar la tarjeta SIM

3
Encendido/Apagado
Como instalar una tarjeta de memoria
Carga de la batería
4. Funciones básicas del teléfono……… .....................................12
Como cambiar el estilo del menúprincipal
Notificaciones
Cámara
Red GPRS/WCDMA - WIFI
Almacenamiento masivo
Música
Bluetooth
Radio FM
Calculadora
5. Especificaciones técnicas.........................................................22
6. Aviso importante sobre el FCC .................................................24

4
7. Garantía limitada Bmobile .........................................................27

5
1. Introducción
Seguridad
Con el fin de garantizar que el teléfono es usado de manera segura y correcta, lea las
siguientes precauciones antes de utilizarlo.
1.1 Precauciones generales
• El teléfono es adecuado solo para la batería y el cargador aprobados por el fabricante,
usar otros accesorios puede provocar que la batería presente mal funcionamiento como
fugas, sobrecalentamiento, explosiones o incendiarse.
• No golpee, haga vibrar o tire el teléfono para evitar daños en la unidad.
• Si hay fenómenos anormales, como aumento de la temperatura, cambio de color o
deformación durante el uso, la carga o el almacenamiento de la batería, por favor, deje
de usarlo y sustituir la batería por una nueva lo antes posible.
• El líquido de la batería puede ocasionar quemaduras en la ropa y piel en caso de que
se presenten fugas. Si esto sucede, por favor, lavar con abundante agua limpia
inmediatamente y vaya al hospital más cercano.
• Por favor, mantenga la batería lejos del fuego para evitar incendios o explosión ya que
puede provocar fugas o emitir un olor extraño.
• No coloque o exponga el teléfono a la humedad o puede provocar sobrecalentamiento,
humo y corrosión.
• No utilice ni coloque la batería bajo la luz solar directa o en lugares calientes, puede

6
causar fugas o sobrecalentamiento, lo que reduce el rendimiento y acorta la vida útil de
la misma.
• No cargue la batería durante más de 24 horas seguidas.
• Use con cuidado el auricular, no utilice los auriculares con excesivo volumen ya que
esto puede causar pérdida auditiva.
1.2 Precauciones en el uso del cargador
• No provoque ningún tipo de cortocircuito en el cargador, o puede causar una descarga
eléctrica, humos y daños al cargador.
• No utilice el cargador si el cable de alimentación está roto o dañado, o puede provocar
incendios y descargas eléctricas.
• Elimine el polvo acumulado en la clavija de alimentación.
• No ponga contenedores de agua al lado de la fuente de alimentación para evitar el
sobrecalentamiento, incendios, descargas eléctricas y mal funcionamiento.
• No desmonte ni fuerce el cargador o puede provocar lesiones personales, descarga
eléctrica, fuego y daños en el cargador.
• No utilice el cargador en lugares de alta humedad, como cuartos de baño, o puede
causar una descarga eléctrica, fuego y daños en el cargador.
• No toque el cargador, el cable o el tomacorriente de alimentación con las manos
mojadas ya que esto puede causar una descarga eléctrica.
• No coloque objetos pesados sobre el cable de alimentación o puede dañar el cable y
provocar un mal funcionamiento.

7
• Por favor desconecte el cargador del tomacorriente antes de su limpieza y
mantenimiento.
• Por favor, mantenga el cargador desconectado del tomacorriente y no tire del cable de
alimentación ya que puede dañar el cable de alimentación y provocar una descarga
eléctrica.
1.3 Limpieza y mantenimiento
• Dado que el teléfono, la batería y el cargador no son resistentes al agua, no los utilice
en lugares de alta humedad y evite que se mojen debido a la lluvia.
• Por favor, limpiar la batería y el cargador con un paño suave y seco.
• Nunca utilice alcohol, solventes y/o soluciones corrosivas, como el benceno, para
limpiar el teléfono.
• Los tomacorrientes sucios pueden causar un mal contacto y una baja en la fuente de
alimentación, o incluso puede hacer que la carga de la batería no se realice
correctamente.Asíque, por favor, límpielos periódicamente.
1.4 Precauciones Comunes
Teléfono móvil:
• Utilice el teléfono en un ambiente con temperatura entre 20 ℃a 40 ℃y la humedad
menor a 75 %.
• Utilice el teléfono lejos de los teléfonos regulares, televisores, radios y equipos de
automatización de oficina, para no afectar el normal funcionamiento de estos equipos y
del teléfono móvil.

8
Batería:
• Almacene la batería en un lugar fresco, ventilado y sin luz solar directa.
• La batería tiene una vida útil limitada. El uso de la batería se reducirá progresivamente
debido a la carga frecuente. Una vez que la batería ya no se recargue, significa que su
vida útil ha terminado, y usted tendrá que reemplazarla con una nueva batería
aprobada por el fabricante.
• No tire las baterías gastadas a la basura doméstica. Depositarlas en los lugares de
reciclaje específicos y siga las instrucciones estipuladas para su eliminación.
PRECAUCIÓN: SE CORRE EL RIESGO DE EXPLOSIÓN SI SE SUSTITUYE LA
BATERÍA POR UNA DE TIPO INCORRECTA. ELIMINE LAS BATERIAS USADAS DE
ACUERDO CON LAS REGULACIONES DE SU PAIS.
Cargador:
- No cargue el teléfono en las siguientes condiciones:
- Lugares con luz solar directa.
- Lugares con temperatura ambiente inferior a 0 ℃o superior a 40 ℃, lugares húmedos
o polvorientos con fuertes vibraciones (Esto pueden provocar un mal funcionamiento)
- Lugares cerca de electrodomésticos (Esto puede afectar las imágenes y el sonido)
como aparato de TV, radio, etc.
- El adaptador debe estar conectado cerca del equipo y debe ser de fácil acceso.

9
2. Familiarizándose con el teléfono
Usted puede comenzar a utilizar su teléfono móvil después de familiarizarse con las
partes del mismo.

10
1. Auricular
2. Cámara frontal
3. Botón Apagar / Encender
4. Botones de volumen
5. Pantalla LCD
6. Configuración / Inicio / Botón Volver
7. Micrófono
8.Conector del cargador
9. Conector para auriculares ( Jack 3.5 )
10. Cámara Trasera
11.Flash LED
12. Altavoz
Los iconos en la pantalla principal o en el menúprincipal van a depender de la cantidad
de aplicaciones instaladas en el terminal.

11
3. Inicializando el teléfono
Como retirar la cubierta posterior:
•Asegúrese de que el dispositivo estéapagado.
• Sujete firmemente el aparato con la partefrontal hacia abajo.
•Deslice el dedo en la ranura diseñada para remover la cubierta y retire suavemente la
cubierta trasera.

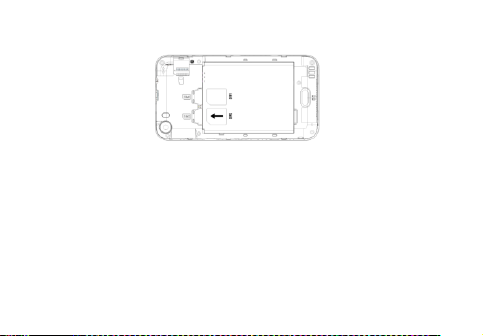

Como insertar la tarjeta SIM:
Ubique la ranura para tarjeta SIM e inserte la SIM tal como se muestra en la figura.
Adicional usted tendráuna ayuda visual, como referencia, de donde se inserta la tarjeta
SIM.
•Deslice la tarjeta SIM en la ranura hasta que esta llegue al tope de la misma.

12
Encendido / Apagado
Para apagar el teléfono, presione y mantenga presionada la tecla de Encender/Apagar.
Una ventana de menúse abre con las opciones disponibles. Seleccione " Apagar " y
confirme.
Para encender el teléfono, pulse y mantenga presionado el botón de Encender/Apagar
hasta que la pantalla se encienda o vibre el teléfono.

13
Como instalar una tarjeta de memoria
Para tener un almacenamiento adicional parasus imágenes, vídeos, música y archivos,
puede comprar una tarjeta de memoria e instalarla en su dispositivo.
Localice la ranura de la tarjeta de memoria donde se indica en la imagen e

14
inserte la tarjeta de memoria en la ranura con los contactos dorados hacia abajo hasta
que encaje correctamente.
Carga de la batería
Las baterías nuevas se envían parcialmente cargadas. Antes de comenzar a utilizar el
dispositivo, se recomienda hacer una carga completa de la batería. Algunas baterías
tienen mejor rendimiento después de varios ciclos de carga / descarga.
Nota: sólo el adaptador de CA y el cable de sincronización USB proporcionado con el
dispositivo debe ser utilizado para cargar del mismo.
Conecte el cable USB del adaptador de CA al conector de carga de su dispositivo, e
introduzca el adaptador de CAa un tomacorriente para iniciar la carga de la batería.
A medida que la batería se carga mientras el dispositivo estáencendido, apareceráun
icono de carga en la barra de estado del teléfono. Después de que la batería esté
completamente cargada, el icono de la batería que aparece en la barra de estado
mostraráque la batería estácompletamente cargada.
Advertencia:
• No extraiga la batería del dispositivo mientras estécargándose con el adaptador para
el automóvil o AC.
• Como medida de seguridad, la batería dejará de cargarse antes de que se
sobrecaliente.

15

16
4. Funciones básicas del teléfono
1. Como cambiar el estilo del menúprincipal:
(1) En la pantalla de inicio por defecto, deslice el dedo hacia la izquierda y la derecha
a lo largo de la pantalla para mostrar las diferentes pantallas de inicio.
(2) En la pantalla de inicio, toque
el icono en la parte inferior
central de la pantalla (icono del
menú principal) para entrar en
la pantalla del menú principal,
deslice el dedo hacia la
izquierda y la derecha a lo largo
de la pantalla para mostrar
todas las aplicaciones.

17
2. Notificaciones
(1) Cuando vea una notificación en la barra de estado,
toque la barra y deslice el dedo hacia abajo para abrir
la lista de notificaciones, estas se muestran en la
ventana deslizante.
Notificaciones en curso reportan actividades como el
reenvío de llamadas, estado de la llamada actual,
canción que suena, etc.
Las notificaciones informan de la llegada de nuevos
mensajes, eventos de calendario y alarmas. Puede
borrar la lista de notificaciones seleccionándolas (Sin
levantar el dedo de la notificación) y deslizándolas
hacia la derecha o hacia la izquierda. Para abrir la
notificación de mensaje, recordatorio o de otro tipo,
puede tocar los objetos. Para cerrar la ventana de
notificaciones, deslice el dedo hacia arriba en la
pantalla.

18

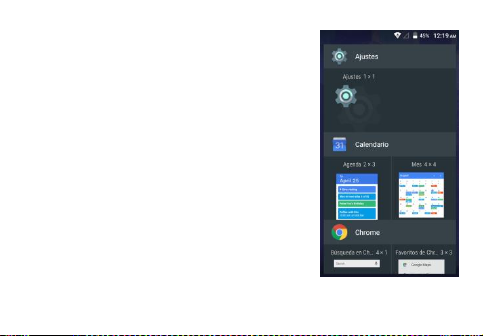

(2) Crear accesos directos y widgets de la pantalla
principal:
Desde la pantalla principal, toque y mantenga pulsada
la pantalla principal, o haga clic en la tecla MENU y
seleccione “widgets”. Ingrese a la pantalla del menú
principal y deslice su dedo para mostrar los Widgets,
seleccione un acceso directo a algunos de los datos
ya guardados (como una lista de reproducción), una
aplicación, un reloj hacia la pantalla de inicio.
(3) Mover objetos en la pantalla de inicio
•Para mover un icono u otro elemento de la pantalla de
inicio, debe primero tocar y mantener presionado para
entrar en el modo de movimiento. El objeto se ampliará
cuando estélisto para ser trasladado.
•Sin levantar el dedo (Si no desactivará el modo de
movimiento), arrastre el objeto a la nueva posición.
Para mover un elemento a una sección de la pantalla
de inicio o a la vista, mueva al borde de la pantalla y
manténgalo en esa posición durante un momento. La
vista de la pantalla cambiará; colocar el objeto y suelte.

19

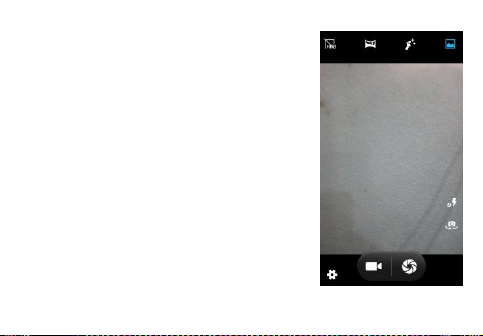

3. Cámara
Utilice la opción de cámara para capturar imágenes o
videos y poderlos ver en su teléfono, las imágenes y
videos se almacenaran en la tarjeta de memoria
externa (si así se configura y esta instalada una
memoria externa en el teléfono). Antes de poder utilizar
la cámara o videocámara para capturar imágenes o
videos.

20
4. Red GPRS / WCDMA /WIFI
Las capacidades de red del dispositivo le permiten acceder a Internet o a una red
corporativa a través de WIFI, GPRS, EDGE, WCDMA.
También puede agregar y configurar una conexión VPN o proxy.
Para utilizar Wi-Fi en su dispositivo, debe tener acceso a un punto de acceso
inalámbrico.
Nota: La disponibilidad y el alcance de la señal Wi-Fi de su dispositivo dependeráde la
distancia de una señal inalámbrica, la infraestructura y otros objetos a través de la cual
pasa la señal inalámbrica.
Cuando el teléfono está en modo WCDMA normal o en cobertura de red HSPA, se
puede utilizar la función de video llamadas, siempre y cuando el receptor tenga la
misma cobertura y soporte el servicio.
Para utilizar el navegador tiene que estar conectado a una red.
Al abrir el Anclaje de red y zona WI-FI del teléfono, se puede tomar como un punto de
acceso inalámbrico, y otros teléfonos o computadora pueden conectarse por WI-FI a
Internet, a través de la conexión de datos del teléfono móvil.
Paso 1: Abrir los ajustes, presione en la opción de „más…‟, luego la opción de „Anclaje
de red y zona WI-FI‟.
Paso 2: Habilite la opción „Zona con cobertura inalámbrica‟, y seleccione la opción
