Boff Double Lateral Wallbed User manual

ASSEMBLY
INSTRUCTIONS
INSTRUCTIONS
D’ASSEMBLAGE
Double Lateral
Wallbed from B.O.F.F.
Lit escamotable double
latéral de B.O.F.F.
3D instructions Powered by Synode.
Instructions 3D propulsées par Synode.

B.O.F.F. 2
Parts • Pièces
Code Qty • Qté
1 1
2 1
3 1
4 1
5 1
Code Qty • Qté
6 1
6A 1
7 3
8 1
Code Qty • Qté
9 1
10 1
11 1
12 2
13 2
14 3
15 2
16 10
Code Qty • Qté
Hardware & Tools Required
Matériel et outils requis
Description
Allen key
Clé Allen
Clamp
Serre-joints
Drill
Perceuse
Gloves
Gants
Hammer
Marteau
Nail
Clou
Stud finder
Détecteur
de montant
Tape Measure
Ruban à mesurer
Wrench
Clef
Description Description Description
Tools the assembler needs to have • Outils dont l’assembleur aura besoin
Safety glasses
Lunettes
de sécurité
Pencil
Crayon
Code Description Dimensions (in/po) Qty • Qté
1 Top Panel Panneau de dessus 15 1/4 X 80 7/8 1
2, 3 Side Panels Panneaux de côté 16 X 60 2
4, 6 Valence & bottom panel Valence et panneau de bas 10 X 80 7/8 2
5 Headboard Tête de lit 12 X 80 7/8 1
6A Back bottom panel Panneau bas dos 5 X 80 7/8 1
7 Jonction pieces Pièces de jointage 54 5/8 X 4 3
8, 9, 10, 11 Doors Panels Panneaux de porte 57 1/16 X 20 1/16 4
12 Bed side panels Côtés de lit 54 3/4 X 8 2
13 Bed head and feet Tête et pied de lit 76 3/4 X 8 2
14 Support slats Lattes de support 54 3/4 X 2 1/2 3
15 Side slats Lattes de côté 51 1/2 X 1 1/2 2
16 Slats Lattes 75 7/16 X 2 1/2 10
Wood cutting list • Liste des composantes de bois à couper
Wood thickness: 5/8 in • Épaisseur du bois : 5/8 po

B.O.F.F. 3
Description Qty • Qté
Bed leg 2
Pattes du Lit
Bolt 4
Boulon
Bolt 10
Boulon
Handle 4AC21
Poignée AC21
Washer 4
Rondelle
Corner brace 66
Renfort d’angle
Mechanism 2
Mécanisme
Rubber legs 4Pieds en
caoutchouc
Support
mechanism 2
Mécanisme
de support
Wall brace 2Équerre
murale
Description Qty • Qté Description Qty • Qté Description Qty • Qté
Parts & Hardwares
Pièces et quincailleries
Hardwares • Quincailleries
1/4 in/po
(7 mm)
7/16 in/po
(11 mm)
7/16 in/po
(11 mm)
Code Qty • Qté Code Qty • Qté
9/16 in/po 264
(14 mm)
5/8 in/po 36
(16 mm)
1 in/po 10
(25 mm)
1 1/8 in/po 40
(29 mm)
1 1/4 in/po 4
(32 mm)
1 1/2 in/po 8
(38 mm)
For handles • Pour les poignées
1 3/4 in/po 73
(44 mm)
3 in/po 4
(76 mm)
1 5/8 in/po 12
(41 mm)
3/8-16 x 7/8 in/po 2
(22 mm)
Screws (Real Size) • Vis (Tailles réelles)
Code Description Qty • Qté
12 Feet Pattes de lit 2
13 Mechanism Mécanisme 2
14 Bed plates Plaque du lit 2
15 Warning sticker Collant d’avertissement 1
Part List • Liste des pièces

B.O.F.F. 4
This paper guide will assist you with the assembly of the Double Lateral from B.O.F.F.
Note: For other B.O.F.F wallbed products, please refer to the corresponding paper guides for the measures.
Ce guide papier vous assistera dans l’assemblage du lit escamotable double vertical de B.O.F.F.
Note: Pour les autres produits de lit escamotable B.O.F.F, veuillez vous référer aux guides papier correspondants pour les mesures.
1

2 3
1
4
5
6A
6
B.O.F.F. 5
This guide will begin with assembling the bed frame.
You can see here the elements that will constitute the frame of the bed.
Ce guide va commencer avec l’assemblage du cadre du lit.
Vous pouvez apercevoir ici les éléments qui vont constituer le cadre du lit.
2

3
B.O.F.F. 6
By following the measurements displayed, pre-drill the first Side Panel (No.3) using a nail and a hammer.
Note: nail and hammer are not provided.
En suivant les mesures achées, pré-percez le premier Panneau de Côté (No.3) en utilisant un clou et un marteau.
Note : Le clou et le marteau ne sont pas fournis.
3
Finished edge
Bordure finie
Borde acabado
16 11/16 in/po16 11/16 in/po
2 5/8 in/po
12 3/4 in/po

B.O.F.F. 7
Repeat the same operation for the second Side Panel (No.2).
Répétez la même opération pour le deuxième Panneau de Côté (No.2).
4
2
Finished edge
Bordure finie
Borde acabado
16 11/16 in/po16 11/16 in/po
2 5/8
in/po
12 3/4 in/po

Code
Qty • Qté
Corner brace
Renfort d’angle
x 6
B.O.F.F. 8
By following the measurements displayed, Position six Brackets on the Valence (No.4).
En suivant les mesures achées, positionnez six Équerres la Valence (No.4).
5
4 1/2 in/po
1 1/8 in/po 30 in/po
4
30 in/po
1 1/8 in/po

Code
Qty • Qté
9/16 in/po
(14 mm)
x 12
B.O.F.F. 9

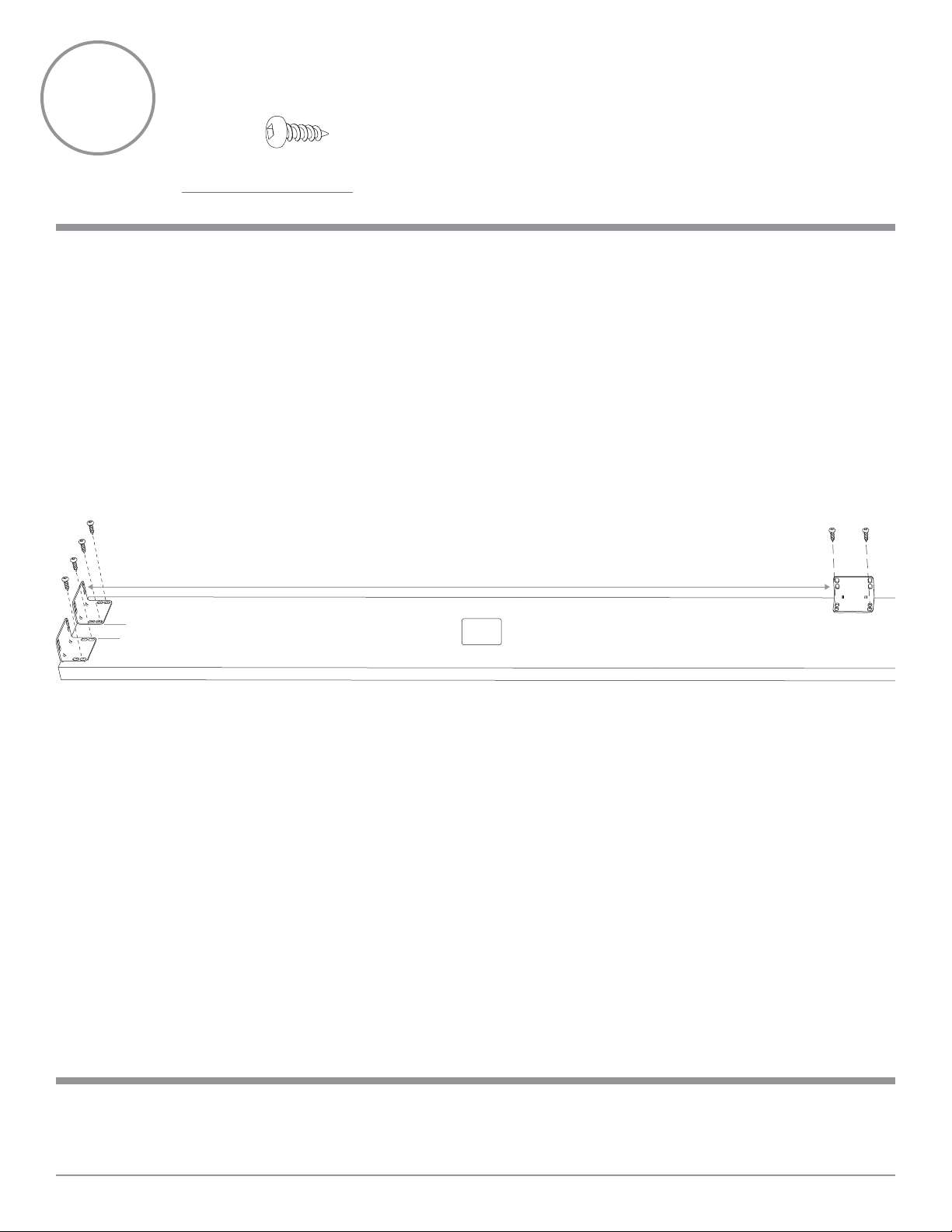

Attach the Brackets to the Valence (No.4) using twelve 9/16 in Screws.
Fixez les Équerres à la Valence (No.4) à l’aide de douze Vis 9/16 po.
6
4 1/2 in/po
1 1/8 in/po
4
30 in/po
1 1/8 in/po

Code
Qty • Qté
Corner brace
Renfort d’angle
x 6
B.O.F.F. 10
By following the measurements displayed, position six Brackets on the Headboard (No.5).
En suivant les mesures achées, positionnez six Équerres sur la Tête de Lit (No.5).
7
5
11/16 in/po
2 15/32 in/po
2 15/32 in/po

B.O.F.F. 11
Attach the Brackets to the Headboard (No.5) using twelve 9/16 in Screws.
Fixez les Équerres à la Tête de Lit (No.5) à l’aide de douze Vis 9/16 po.
8
5
Code
Qty • Qté
9/16 in/po
(14 mm)
x 12

Code
Qty • Qté
Corner brace
Renfort d’angle
x 4
B.O.F.F. 12
By following the measurements displayed, position four Brackets on the Bottom Panel (No.6).
En suivant les mesures achées, positionnez quatre Équerres sur le Panneau de Bas (No.6).
9
6
2 1/32 in/po
2 1/32 in/po
2 1/32 in/po

6
Code
Qty • Qté
9/16 in/po
(14 mm)
x 8
B.O.F.F. 13

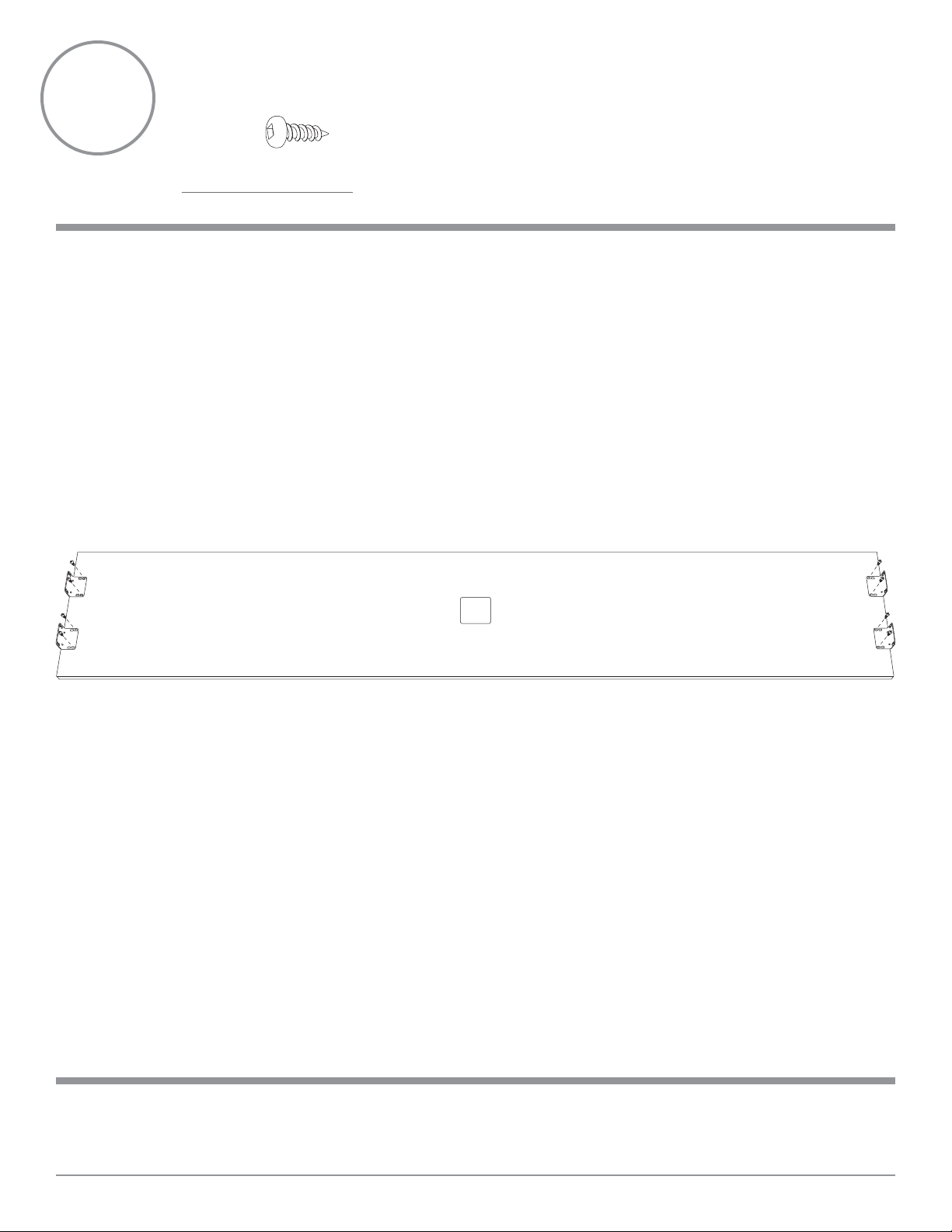

Attach the Brackets to the Bottom Panel (No.6) using eight 9/16 in Screws.
Fixez les Équerres au Panneau de Bas (No.6) à l’aide de huit Vis 9/16 po.
10

Code
Qty • Qté
Corner brace
Renfort d’angle
x 6
B.O.F.F. 14
By following the measurements displayed, position six Brackets on the Bottom Panel (No.6A).
En suivant les mesures achées, positionnez six Équerres sur le panneau inférieur (No.6A).
11
1 in/po
30 in/po
6A

Code
Qty • Qté
9/16 in/po
(14 mm)
x 12
B.O.F.F. 15
Attach the Brackets to the Bottom Panel (No.6A) using twelve 9/16 in Screws.
Fixez les Équerres au panneau inférieur (No.6A) à l’aide de douze vis de 9/16 de po.
12
6A
1 in/po
30 in/po

2
B.O.F.F. 16

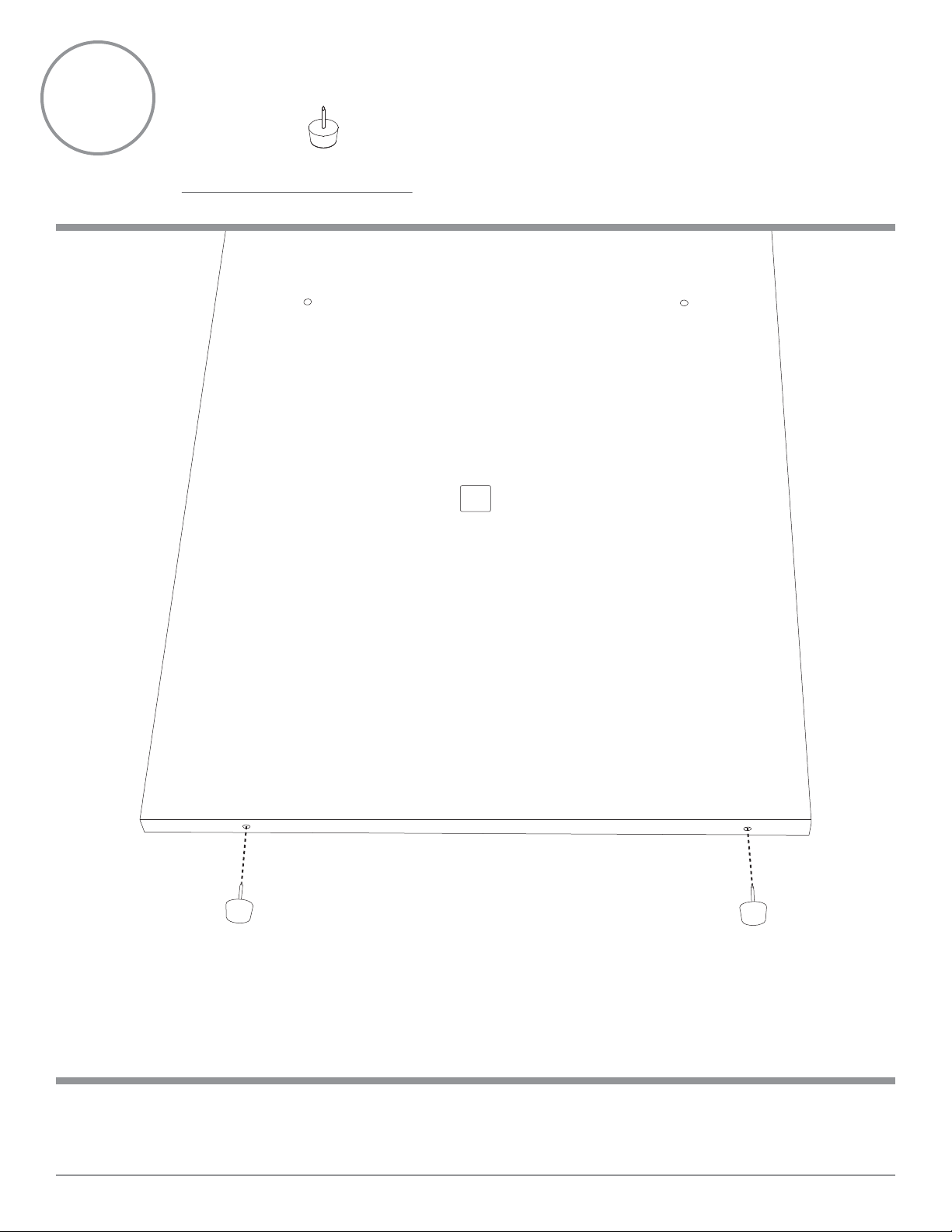

Apply two nylon nail glides at the bottom of the first Side Panel (No.2).
Appliquez les deux sous-pattes de nylon sous le premier Panneau de Côté (No.2).
13
Code
Qty • Qté
Rubber legs
Pieds en caoutchouc
x 2

3
B.O.F.F. 17
Repeat the same operation for the second Side Panel (No.3).
Répétez la même opération pour le deuxième Panneau de Côté (No.3).
14
Code
Qty • Qté
Rubber legs
Pieds en caoutchouc
x 2

4
1
B.O.F.F. 18

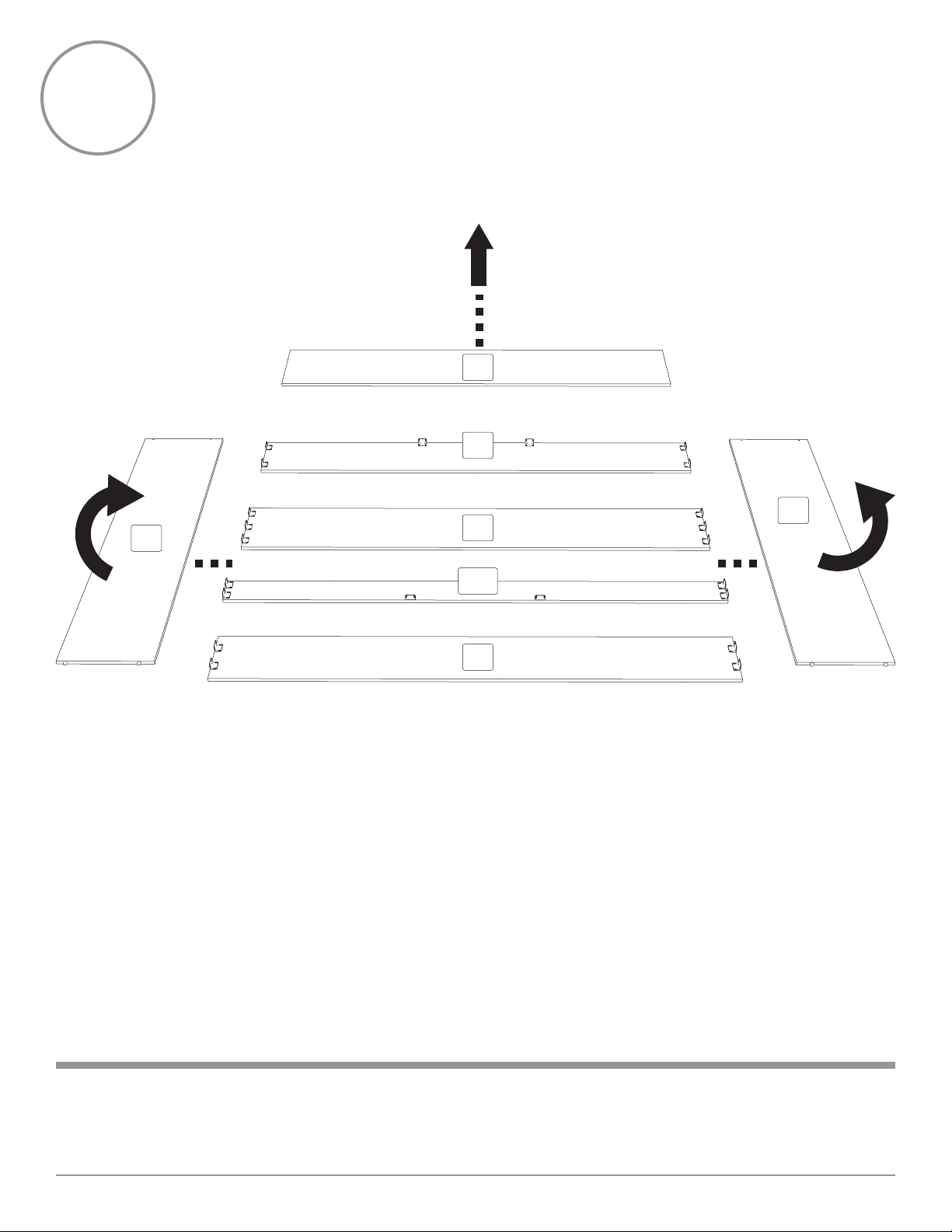

Position the Top Panel (No.1) and the two Side Panels (No.2) and (No.3) with the Valence (No.4), the Headboard (No.5) and the
Bottom Panel (No.6) with Back Bottom Panel (No.6A) as shown.
Positionnez le panneau supérieur (No.1) et les deux panneaux latéraux (No.2) et (No.3) avec la valence (No.4), la tête de lit (No.5)
et le panneau inférieur (No.6) avec le panneau inférieur arrière (No.6A) comme indiqué.
15
5
6
2
3
6A

B.O.F.F. 19

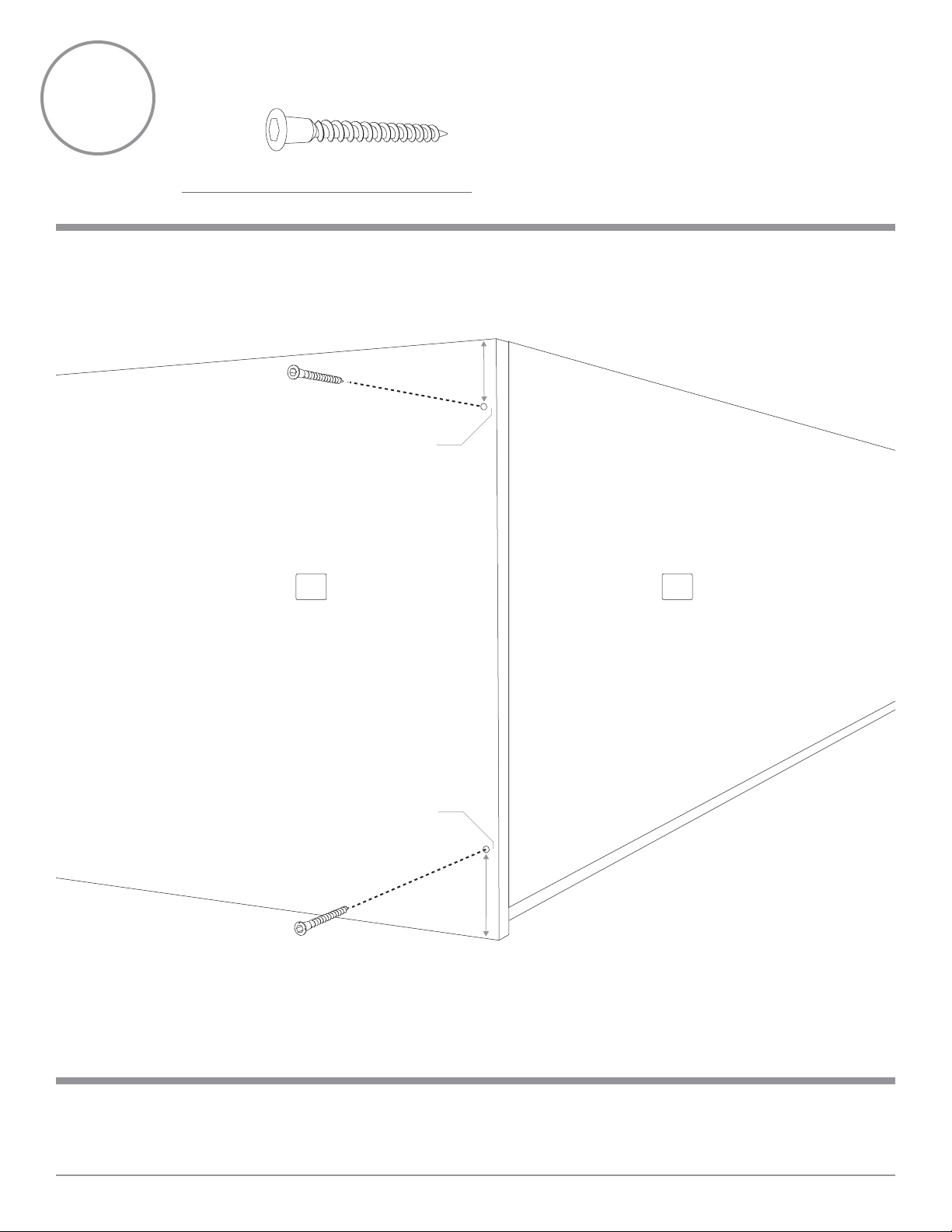

By following the measurements displayed, attach the first Side Panel (No.3) to the Top Panel (No.1) using two 1 5/8 in Screws.
Note: Before adding the Screws we need to make sure the front of the Top Panel (No.1) is perfectly aligned with the front of the
Side Panel (No.3). Note 2: If you only purchased the mechanism please use 1 3/4 in self-drilling wood screws for this step.
En suivant les mesures achées, fixez le premier Panneau de Côté (No.3) avec le Panneau de Dessus (No.1) à l’aide de deux
Vis 1 5/8 po. Note : Avant d’utiliser les Vis s’assurer que le devant du Panneau de Dessus (No.1) est parfaitement aligné avec
le devant du Panneau de Côté (No.3). Note 2 : Si vous avez seulement acheté le mécanisme veuillez utiliser des vis à bois
auto-perçante de 1 3/4 po pour cette étape.
16
31
5/16 in/po
5/16 in/po
1 3/4 in/po
2 1/2 in/po
Code
Qty • Qté
1 5/8 in/po
(41 mm)
x 2

B.O.F.F. 20
Repeat the same operation to attach the second Side Panel (No.2) to the Top Panel (No.1).
Répétez la même opération pour fixer le second Panneau de Côté (No.2) avec le Panneau de Dessus (No.1).
17
5/16 in/po
5/16 in/po
1 3/4 in/po
2 1/2 in/po
12
Code
Qty • Qté
1 5/8 in/po
(41 mm)
x 2
