Bonnet Neve SkyLook User manual

N°DOC. UM000380
REV. "C" - 25/01/22
INSTRUCTIONS POUR
L’UTILISATEUR
LIRE AVEC ATTENTION CE MANUEL ET LE CONSERVER
PRÈS DU MEUBLE AVEC SOIN
(notice originale)
INSTRUCCIONES DE USO
PARA EL USUARIO
LEER ATENTAMENTE Y CONSERVARCON ESMERO JUNTO
AL MUEBLE
(traducción de las instrucciones originales)
INSTRUÇOES PARA O USO
LER COM ATENÇAO E GUARDAR COM CUIDADO JUNTO AO MÓVEL
(tradução das instruções originais)
BETRIEBSANLEITUNG FÜR
BETREIBER
SORGFÄLTING LESEN UND MIT DEM MÖBEL AUFBEWAHREN
(Übersetzung der Originalanweisungen)
USER INSTRUCTIONS
READ CAREFULLY AND KEEP WITH THE CABINET
(translation of the original instructions)
SkyLOOk
ISTRUZIONI D'USO
PER L'UTENTE
LEGGERE ATTENTAMENTE E CONSERVARE CON
CURA ASSIEME AL MOBILE
(traduzione delle istruzioni originali)
UM000380 C

Modello - Modèle - Model
Modell - Modelo - Modelo SKYLOOK
Fabbricante - Constructeur - Manufacturer
Hersteller - Fabricante - Fabricante
Epta Spa - Via Mecenate, 86 - 20138 Milano (MI) ITALIA
Tel. [phone] Telefax 02/55401023 1/24
IT
FR
EN
DE
ES
PT
N°DOC. UM000380 REV. "C" - 12/01/22
IT
INDICE
SIMBOLOGIA UTILIZZATA
ASimbolo divieto: vieta di effettuare
determinate operazioni.
FSimbolo attenzione: norme
antinfortunistiche per l’operatore.
BSimbolo avvertenze: esiste la
possibilità di arrecare danno al banco
e/o ai suoi componenti.
LSimbolo nota: fornisce informazioni
utili.
1. Introduzione 2
2. Avvertenze di sicurezza 3
2.1 Avvertenze generali 3
2.2 Avvertenze per la Manutenzione del banco 4
2.3 Avvertenze elettriche 5
2.4 Divieti 5
3. Descrizione generale 6
3.1 Sezioni 7
4. Trasporto del banco 10
5. Condizioni ambientali 12
6. Caratteristiche tecniche 13
7. Uso del banco 14
8. Manutenzione ordinaria 16
9. Definizione configurazioni ripiani 17
10. Indicazioni utente 18
10.1 Descrizione del banco 18
10.2 Trasporto e movimentazione 18
10.3 Ricezione ed immagazzinamento 18
10.4 Installazione e condizioni ambientali 19
10.5 Collegamento elettrico 19
10.6 Caratteristiche tecniche 19
10.7 Caricamento del prodotto 19
10.8 Uso del banco 20
10.9 Pulizia e manutenzione ordinaria 20
10.10 Situazioni di emergenza 21
10.11 Assistenza tecnica 22
10.12 Smantellamento ed eliminazione 22
11. Avvertenze generali integrative 23
UM000380 C

Modello - Modèle - Model
Modell - Modelo - Modelo SKYLOOK
Fabbricante - Constructeur - Manufacturer
Hersteller - Fabricante - Fabricante
Epta Spa - Via Mecenate, 86 - 20138 Milano (MI) ITALIA
Tel. [phone] Telefax 02/55401023 2/24
N°DOC. UM000380 REV. "C" - 12/01/22
IT
FR
EN
DE
ES
PT
IT 1. INTRODUZIONE
Si raccomanda di leggere attentamente il
contenuto del presente Manuale e conservarlo
unitamente al banco stesso.
Il costruttore declina ogni responsabilità per
danni causati a persone o cose dovuti alla
mancata osservanza delle avvertenze
contenute in questo Manuale.
Fig. 1
Il presente Manuale contiene informazioni
ritenute necessarie per il buon uso e
funzionamento del banco.
Al suo interno si trovano le seguenti descrizioni
e informazioni:
• una descrizione funzionale del banco e di
ogni sua parte
• informazioni sulla sicurezza del banco e le
regole antinfortunistiche da seguire
• un corretto utilizzo del banco
• una corretta manutenzione ordinaria e
programmata, comprese le operazioni di
pulizia
Informazioni non contenute nel presente
Manuale:
• Istruzioni di installazione
Per la corretta installazione del banco si faccia
riferimento ai seguenti documenti:
• Technical Manual
• Quick Reference Instructions
Il presente Manuale è rivolto alle seguenti figure
professionali:
• OPERATORE QUALIFICATO persona
qualificata, istruita per il funzionamento,
la regolazione, la pulizia e la manutenzione
ordinaria del mobile
• TECNICO SPECIALIZZATO tecnico
addestrato e autorizzato dall’ente indicato
nel contratto (costruttore/concessionario/
distributore) a eseguire: installazione,
manutenzione straordinaria, riparazione,
sostituzione e revisione del banco
Le istruzioni d'uso sono disponibili anche su:
www.eptarefrigeration.com.
Fare riferimento alla dichiarazione di
conformità per le normative e le
certificazioni del banco.
Conservare sempre il libretto d’istruzione
e in caso di vendita dell’apparecchio
consegnarlo al nuovo propetario.

Modello - Modèle - Model
Modell - Modelo - Modelo SKYLOOK
Fabbricante - Constructeur - Manufacturer
Hersteller - Fabricante - Fabricante
Epta Spa - Via Mecenate, 86 - 20138 Milano (MI) ITALIA
Tel. [phone] Telefax 02/55401023 3/24
IT
FR
EN
DE
ES
PT
N°DOC. UM000380 REV. "C" - 12/01/22
IT
2. AVVERTENZE DI SICUREZZA
2.1 Avvertenze generali
FIl costruttore declina ogni responsabilità
per danni causati a persone o cose
dovuti alla mancata osservanza delle
avvertenze contenute in questo
manuale. Qualsiasi persona utilizzi
questo banco dovrà leggere il presente
manuale d’uso.
FIl datore di lavoro deve istruire il
personale sui rischi da infortuni, sui
dispositivi predisposti per la sicurezza
del personale, sui rischi di emissione di
rumore e sulle regole antinfortunistiche
generali previste dalle norme in vigore.
FIl banco deve essere utilizzato da
persone adulte in possesso della
conoscenza necessaria e le cui capacità
fisiche, sensoriali o mentali non siano
ridotte; il banco non è concepito per
l'utilizzo da parte di minori (in
particolare da 0 a 3 anni). I bambini,
comunque sotto la sorveglianza e la
responsabilità di adulti, non devono
giocare con il banco.
FOgni altro uso non esplicitamente
indicato in questo manuale è da
considerarsi pericoloso ed il costruttore
non può essere ritenuto responsabile
per eventuali danni derivanti da uso
improprio, erroneo ed irragionevole.
FIl banco deve essere utilizzato da
personale dotato degli opportuni
dispositivi di protezione individuali.
FÈ obbligatorio l’uso di guanti da lavoro.
FNon lasciare esposto il banco agli agenti
atmosferici.
FNon utilizzare getti d’acqua diretti o
indiretti sul banco.
FNon toccare il banco con mani e piedi
bagnati o umidi, non usare il banco a
piedi nudi.
FLa rimozione di protezioni o pannellature
che richiedono l’uso di utensili per
essere rimosse è riservata
esclusivamente al personale qualificato.
FPer il montaggio di accessori opzionali
dedicati, rivolgersi al più vicino centro
di assistenza autorizzato.
FOgni intervento deve essere eseguito
esclusivamente da personale qualificato
e, in ogni caso, prima di ogni intervento
si deve scollegare l’alimentazione
elettrica del banco.

Modello - Modèle - Model
Modell - Modelo - Modelo SKYLOOK
Fabbricante - Constructeur - Manufacturer
Hersteller - Fabricante - Fabricante
Epta Spa - Via Mecenate, 86 - 20138 Milano (MI) ITALIA
Tel. [phone] Telefax 02/55401023 4/24
N°DOC. UM000380 REV. "C" - 12/01/22
IT
FR
EN
DE
ES
PT
IT FIstruire chiunque usi il banco sulla
posizione dell'interruttore sezionatore.
FGli interventi sul termostato sono
riservati esclusivamente al personale
tecnico di assistenza.
FPrestare attenzione alle parti calde o in
movimento contrassegnate con
l’apposito simbolo.
FIn caso di incendio, non usare acqua per
spegnere le fiamme ma solo estintori a
secco.
FNon danneggiare il circuito refrigerante.
FEvitare fuochi o scintille all'interno
dell'apparecchio.
FMantenere libere da ostruzioni le
aperture di ventilazione nell’involucro
dell'apparecchio.
FNon utilizzare apparecchi elettrici
all’interno degli scomparti
dell’apparecchio per la conservazione
dei cibi congelati se questi non sono del
tipo raccomandato dal costruttore.
FNon conservare sostanze esplosive o
pericolose, quali contenitori sotto
pressione con propellente infiammabile,
in questo apparecchio.

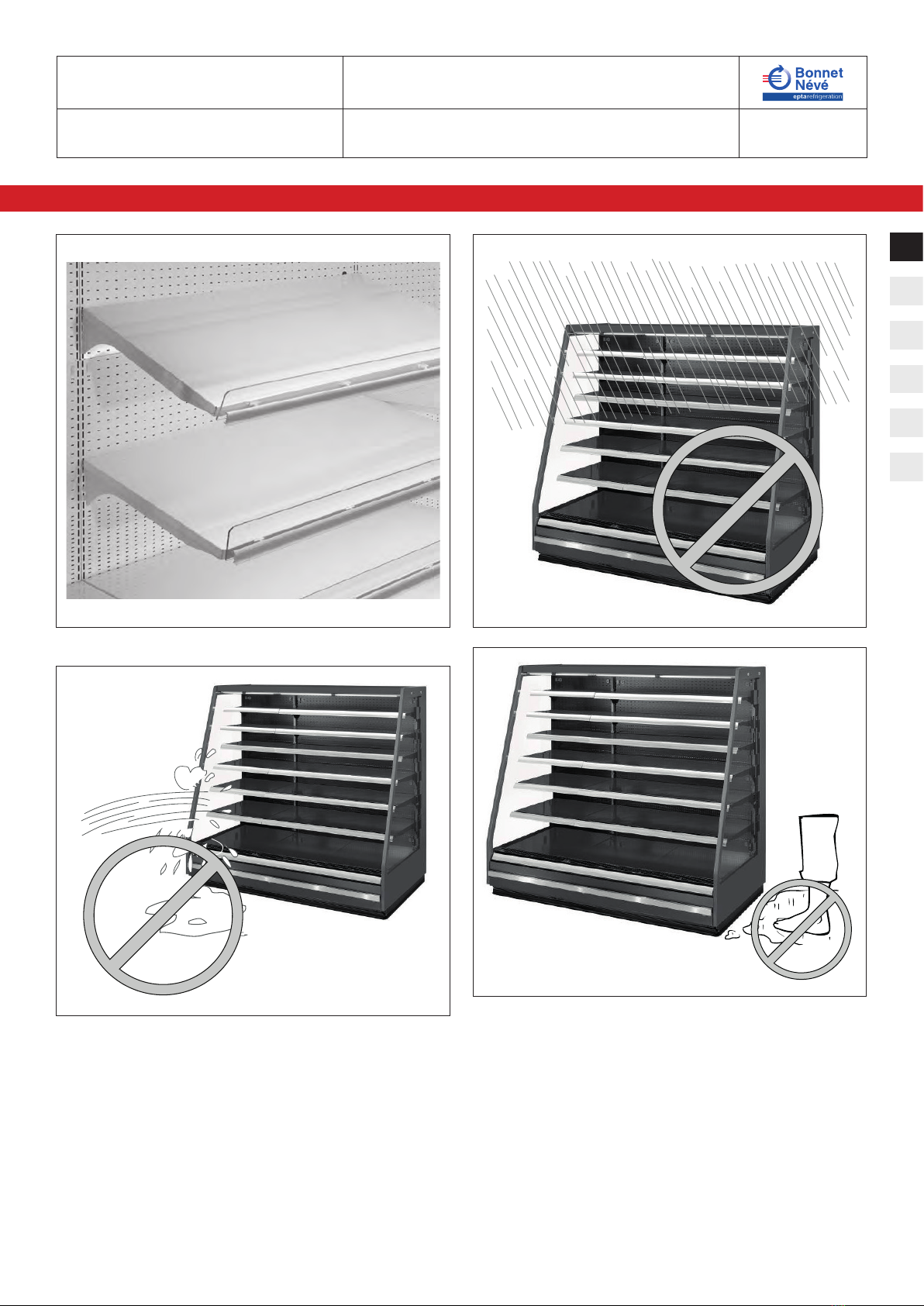

FNon lasciare pesi sopra il tetto del
banco; è opportuno evitare di poggiare
le derrate non imballate direttamente
sui ripiani, ma utilizzare idonei
contenitori per alimenti.
FNon posizionare contenitori di liquido e
non versare liquidi sul banco.
2.2 Avvertenze per la Manuten-
zione del banco
FL'accesso a parti elettriche e/o parti che
richiedono l'utilizzo di utensili è
riservato a tecnici specializzati.
FPrima di qualsiasi operazione di
manutenzione e pulizia riservate
all’utente, togliere tensione al banco
tramite l’interruttore sezionatore
generale a parete.
FPrestare attenzione alle parti calde o in
movimento contrassegnate con
l’apposito simbolo.
FÈ obbligatorio l’uso di guanti da lavoro.

Modello - Modèle - Model
Modell - Modelo - Modelo SKYLOOK
Fabbricante - Constructeur - Manufacturer
Hersteller - Fabricante - Fabricante
Epta Spa - Via Mecenate, 86 - 20138 Milano (MI) ITALIA
Tel. [phone] Telefax 02/55401023 5/24
IT
FR
EN
DE
ES
PT
N°DOC. UM000380 REV. "C" - 12/01/22
IT
2.3 Avvertenze elettriche
FAccertarsi che la tensione di
alimentazione corrisponda ai dati di
targa del banco.
FL’installazione elettrica deve essere
eseguita a regola d’arte da tecnici
specializzati.
FLa rimozione della copertura del quadro
elettrico è riservata a tecnici
specializzati.
FConformemente alle regole di
installazione, la rete di alimentazione
deve includere un dispositivo per la
disconnessione omnipolare, che
assicuri la disconnessione completa
dalla rete nelle condizioni della categoria
di sovratensione III.
FL’installazione del banco deve essere
effettuata secondo le istruzioni del
costruttore, da personale
professionalmente qualificato e
conformemente alle norme sugli
impianti elettrici vigenti nei singoli
Paesi.
FUn’errata installazione del banco può
causare danni a persone, animali o
cose, nei confronti dei quali il costruttore
non può essere considerato
responsabile.
FSe il cavo di alimentazione è
danneggiato, deve essere sostituito da
personale tecnico di assistenza
autorizzato. Non tentare la riparazione
del cavo.
FNon alimentare il banco se è
danneggiato. In caso di dubbi,
contattare il servizio di assistenza o il
rivenditore.
2.4 Divieti
AÈ fatto divieto di utilizzare dispositivi
oltre a quelli forniti nel banco dal
produttore, per accelerare il processo
di sbrinamento.
AÈ fatto divieto, da parte di personale
non specializzato, di rimuovere la
copertura del quadro elettrico o aprire
pannellature che richiedano l'utilizzo di
utensili.
AÈ fatto divieto di utilizzare il banco per la
conservazione e/o l’esposizione di
sostanze esplosive, infiammabili o
corrosive, come ad esempio bombolette
spray con un propellente infiammabile.
AÈ fatto divieto di utilizzare il banco per la
conservazione e/o l’esposizione di
prodotti farmaceutici.
AÈ fatto divieto, in caso di PRODOTTI
NON CONFEZIONATI O CONSERVATI A
BASSA TEMPERATURA, di utilizzare il
banco per la conservazione e/o
l’esposizione di bottiglie ed imballi in
vetro.
AÈ fatto divieto di collocare il banco in
ambienti in cui sono presenti sostanze
gassose esplosive.
AÈ fatto divieto di rimuovere la targa
matricolare del banco.
AÈ fatto divieto di salire sul banco o sul
batticarrello del banco.

Modello - Modèle - Model
Modell - Modelo - Modelo SKYLOOK
Fabbricante - Constructeur - Manufacturer
Hersteller - Fabricante - Fabricante
Epta Spa - Via Mecenate, 86 - 20138 Milano (MI) ITALIA
Tel. [phone] Telefax 02/55401023 6/24
N°DOC. UM000380 REV. "C" - 12/01/22
IT
FR
EN
DE
ES
PT

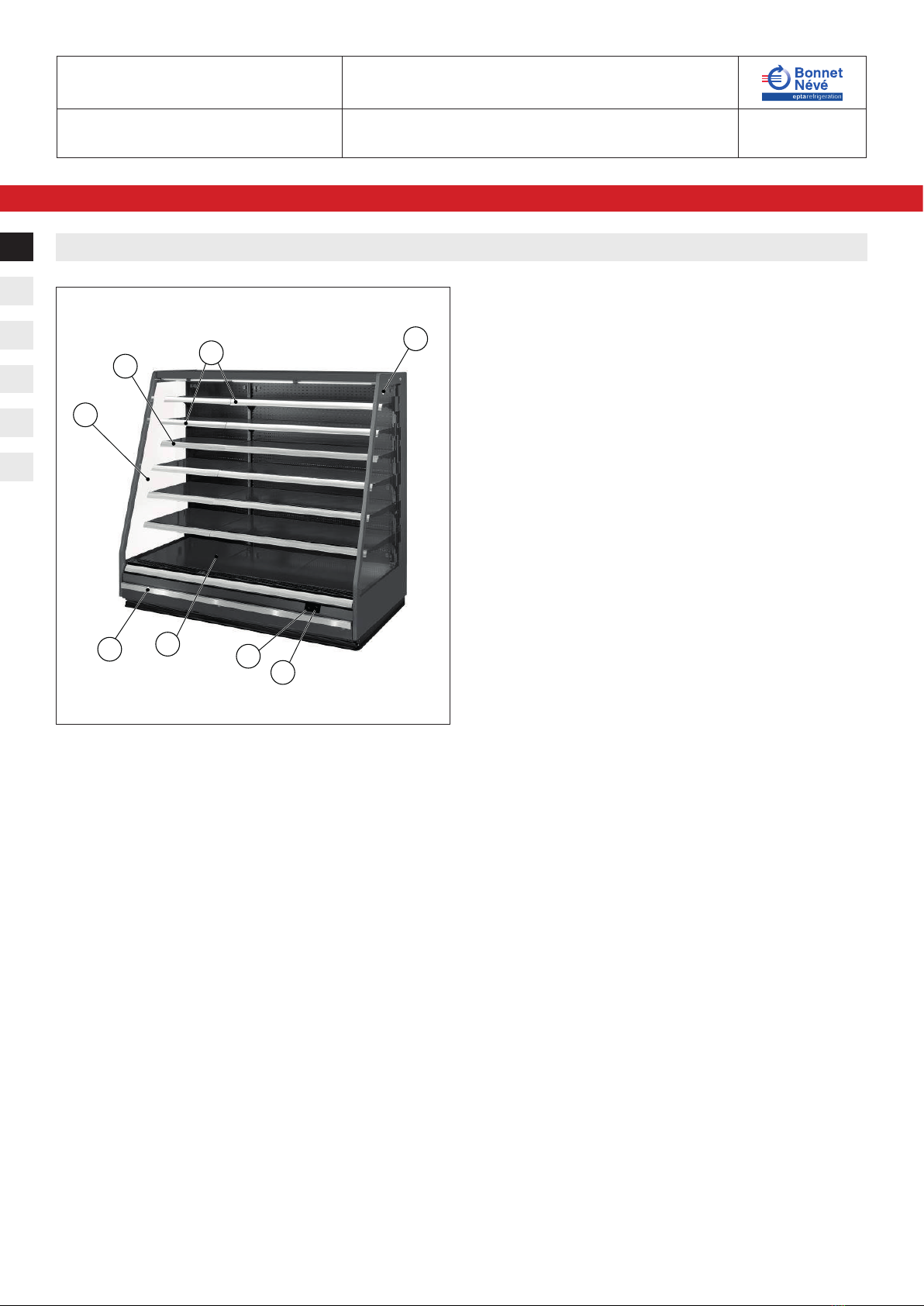

IT 3. DESCRIZIONE GENERALE
1
2
3
4
5
7
8
6
Fig. 2
1. Targa dati
2. Illuminazione
3. Ripiani
4. Vetri laterali
5. Batticarrello (opzionale)
6. Piani di fondo
7. Termostato
8. Interruttore luci

Modello - Modèle - Model
Modell - Modelo - Modelo SKYLOOK
Fabbricante - Constructeur - Manufacturer
Hersteller - Fabricante - Fabricante
Epta Spa - Via Mecenate, 86 - 20138 Milano (MI) ITALIA
Tel. [phone] Telefax 02/55401023 7/24
IT
FR
EN
DE
ES
PT
N°DOC. UM000380 REV. "C" - 12/01/22
IT
3.1 Sezioni
H13 EFFICIA
Fig. 3
H13 MODULAR
Fig. 4

Modello - Modèle - Model
Modell - Modelo - Modelo SKYLOOK
Fabbricante - Constructeur - Manufacturer
Hersteller - Fabricante - Fabricante
Epta Spa - Via Mecenate, 86 - 20138 Milano (MI) ITALIA
Tel. [phone] Telefax 02/55401023 8/24
N°DOC. UM000380 REV. "C" - 12/01/22
IT
FR
EN
DE
ES
PT
IT H15 EFFICIA
Fig. 5
H15 MODULAR
Fig. 6
H15 VOLUM
Fig. 7

Modello - Modèle - Model
Modell - Modelo - Modelo SKYLOOK
Fabbricante - Constructeur - Manufacturer
Hersteller - Fabricante - Fabricante
Epta Spa - Via Mecenate, 86 - 20138 Milano (MI) ITALIA
Tel. [phone] Telefax 02/55401023 9/24
IT
FR
EN
DE
ES
PT
N°DOC. UM000380 REV. "C" - 12/01/22
IT
H17 MODULAR
Fig. 8
H17 VOLUM
Fig. 9

Modello - Modèle - Model
Modell - Modelo - Modelo SKYLOOK
Fabbricante - Constructeur - Manufacturer
Hersteller - Fabricante - Fabricante
Epta Spa - Via Mecenate, 86 - 20138 Milano (MI) ITALIA
Tel. [phone] Telefax 02/55401023 10/24
N°DOC. UM000380 REV. "C" - 12/01/22
IT
FR
EN
DE
ES
PT
IT 4. TRASPORTO DEL BANCO
>70 cm
1
1
Fig. 10
1. Punti di sollevamento
Fig. 11

Modello - Modèle - Model
Modell - Modelo - Modelo SKYLOOK
Fabbricante - Constructeur - Manufacturer
Hersteller - Fabricante - Fabricante
Epta Spa - Via Mecenate, 86 - 20138 Milano (MI) ITALIA
Tel. [phone] Telefax 02/55401023 11/24
IT
FR
EN
DE
ES
PT
N°DOC. UM000380 REV. "C" - 12/01/22
IT
Tab. I
H13 Peso (kg) Peso con imballo (kg)
1250
EFFICIA
55 75
1875 95 125
2500 120 160
3750 175 235
EOL 151 95 120
1250
MODULAR
65 85
1875 105 135
2500 130 170
3750 190 250
EOL 181 130 160
H15 Peso (kg) Peso con imballo (kg)
1250
EFFICIA
65 85
1875 135 145
2500 140 180
3750 205 265
EOL 151 115 140
1250
MODULAR
75 95
1875 125 155
2500 150 190
3750 220 280
EOL 181 150 180
EOL 196 165 195
EOL 220 175 205
1250
VOLUM
90 110
1875 140 170
2500 165 205
3750 245 305
EOL 220 190 265
H17 Peso (kg) Peso con imballo (kg)
1250
MODULAR
90 110
1875 160 190
2500 185 225
3750 275 305
EOL 181 185 215
EOL 220 225 265
1250
VOLUM
125 145
1875 175 205
2500 200 240
3750 295 355
EOL 220 250 290

Modello - Modèle - Model
Modell - Modelo - Modelo SKYLOOK
Fabbricante - Constructeur - Manufacturer
Hersteller - Fabricante - Fabricante
Epta Spa - Via Mecenate, 86 - 20138 Milano (MI) ITALIA
Tel. [phone] Telefax 02/55401023 12/24
N°DOC. UM000380 REV. "C" - 12/01/22
IT
FR
EN
DE
ES
PT

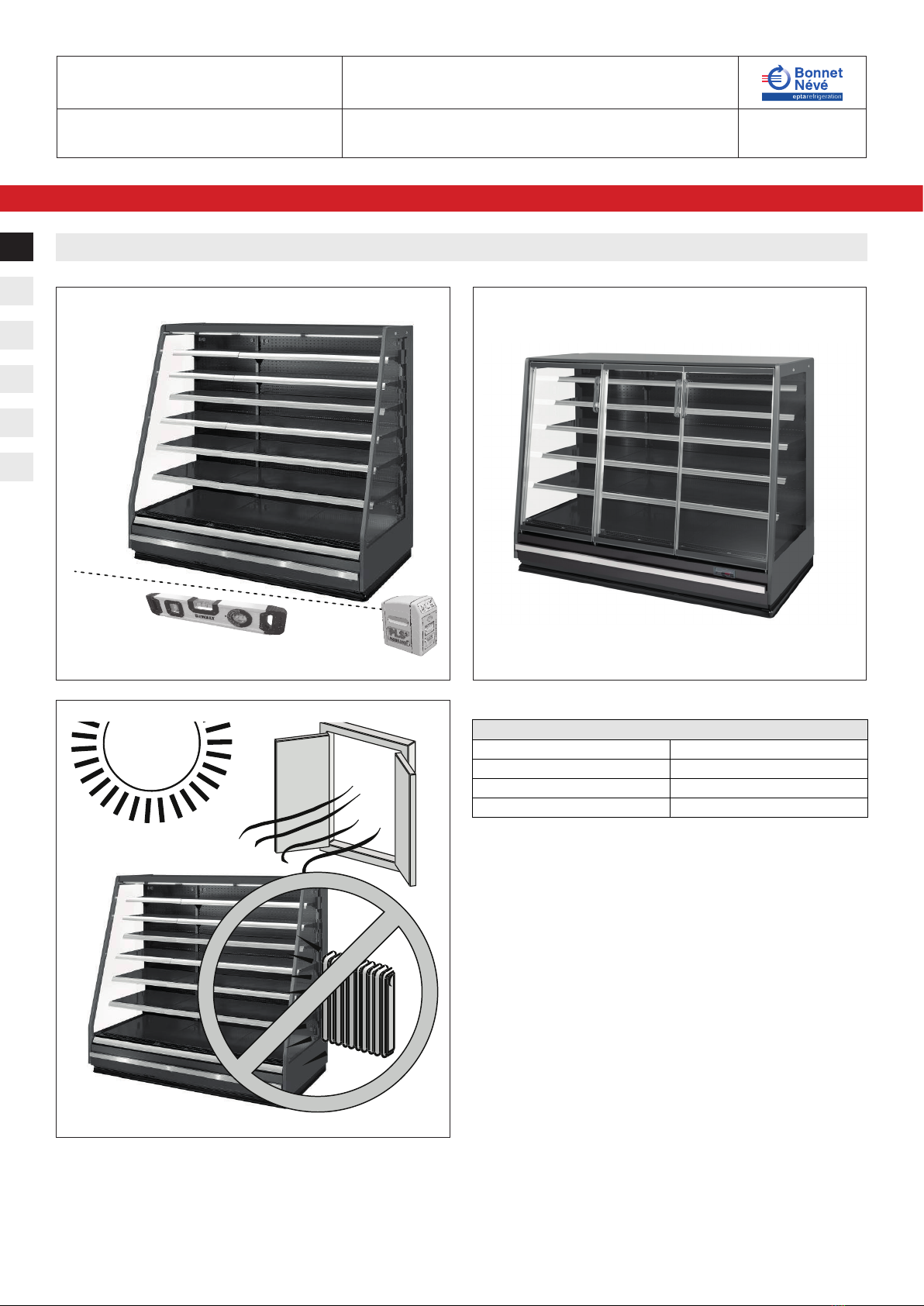

IT 5. CONDIZIONI AMBIENTALI
Fig. 12
Fig. 13
Fig. 14
Tab. II
Caratteristiche
Tipo di locale Chiuso
Temperatura 25°C
Umidità relativa 60 %
Illuminazione 600 lx

Modello - Modèle - Model
Modell - Modelo - Modelo SKYLOOK
Fabbricante - Constructeur - Manufacturer
Hersteller - Fabricante - Fabricante
Epta Spa - Via Mecenate, 86 - 20138 Milano (MI) ITALIA
Tel. [phone] Telefax 02/55401023 13/24
IT
FR
EN
DE
ES
PT
N°DOC. UM000380 REV. "C" - 12/01/22
IT
6. CARATTERISTICHE TECNICHE
REFRIGERANT
KÄLTEMITTEL
RÉFRIGÉRANT
REFRIGERANTE
REFRIGERANTE
CLIMATIC CLASS
KLIMAKLASSE
CLASSE CLIMATIQUE
CLASSE CLIMATICA
CLASE CLIMÁTICA
INSULATION BLOWING GAS
ISOLATIONSGAS (BLÄHGAS)
AGENT MOUSSANT D' ISOLATION
GAS ESPANDENTE ISOLAMENTO
AGENTE ESPUMANTE
HEATING SYSTEMS
HEIZUNGSSYSTEME
SYSTEMES CHAUFFANTS
SISTEMI DI RISCALDAMENTO
RATED
BEMESSUNG
ASSIGNÉ
NOMINALE
NOMINAL
DEFROSTING
ABTAUUNG
DÉGIVRAGE
SBRINAMENTO
DESCONGELAMIENTO
PROTECTION INDEX
SCHUTZART
INDEX DE LA PROTECTION
INDICE DI PROTEZIONE
Read Operator’s Manual
available at
www.eptarefrigera�on.com
or calling [phone]
SISTEMA DE CALEFACCIÓN
ÍNDICE DE PROTECCIÓN
EPTA S.p.A.
Via Mecenate, 86
20138 Milano - Italy
1
3
5
4
6
7
8
9
10
11
13
15
17
19
18
20
21
22
23
24 25
14
12
16
2
Fig. 15
1. Origine del prodotto
2. Prodotto in "Paese di origine"
3. Tensione nominale
4. Potenza nominale
5. Frequenza nominale
6. Corrente Nominale
7. Potenza di sbrinamento
8. Corrente di sbrinamento
9. Sistema di riscaldamento
10. Sistema di illuminazione
11. Manuale dell'operatore
12. Codice a barre
13. Numero di serie
14. Data di produzione
15. Hat Code
16. Modello
17. Tipo di refrigerante 1
18. Massa refrigerante 1
19. Tipo di refrigerante 2
20. Massa refrigerante 2
21. Classe climatica
22. Isolamento gas
23. Indice di protezione
24. Marchi di certificazione
25. Marchio RAEE

Modello - Modèle - Model
Modell - Modelo - Modelo SKYLOOK
Fabbricante - Constructeur - Manufacturer
Hersteller - Fabricante - Fabricante
Epta Spa - Via Mecenate, 86 - 20138 Milano (MI) ITALIA
Tel. [phone] Telefax 02/55401023 14/24
N°DOC. UM000380 REV. "C" - 12/01/22
IT
FR
EN
DE
ES
PT
IT 7. USO DEL BANCO
Fig. 16
FNon coprire
Fig. 17
12
Fig. 18
1. Visualizzazione temperatura
2. Interruttore luci

Modello - Modèle - Model
Modell - Modelo - Modelo SKYLOOK
Fabbricante - Constructeur - Manufacturer
Hersteller - Fabricante - Fabricante
Epta Spa - Via Mecenate, 86 - 20138 Milano (MI) ITALIA
Tel. [phone] Telefax 02/55401023 15/24
IT
FR
EN
DE
ES
PT
N°DOC. UM000380 REV. "C" - 12/01/22
IT
Fig. 19
Inclinazione ripiani: 0° - 7° - 14° - 21°
Fig. 20
Fig. 21
Fig. 22

Modello - Modèle - Model
Modell - Modelo - Modelo SKYLOOK
Fabbricante - Constructeur - Manufacturer
Hersteller - Fabricante - Fabricante
Epta Spa - Via Mecenate, 86 - 20138 Milano (MI) ITALIA
Tel. [phone] Telefax 02/55401023 16/24
N°DOC. UM000380 REV. "C" - 12/01/22
IT
FR
EN
DE
ES
PT
IT 8. MANUTENZIONE ORDINARIA
Fig. 23 Fig. 24

Modello - Modèle - Model
Modell - Modelo - Modelo SKYLOOK
Fabbricante - Constructeur - Manufacturer
Hersteller - Fabricante - Fabricante
Epta Spa - Via Mecenate, 86 - 20138 Milano (MI) ITALIA
Tel. [phone] Telefax 02/55401023 17/24
IT
FR
EN
DE
ES
PT
N°DOC. UM000380 REV. "C" - 12/01/22
IT
9. DEFINIZIONE CONFIGURAZIONI RIPIANI
Tab. III
H13
rif.
livello
EFFICIA MODULAR VOLUM
2 livelli 3 livelli 4 livelli 2 livelli 3 livelli 4 livelli 2 livelli 3 livelli 4 livelli
1260-310 260 260 260-310 260 260 ---
2360-410 310-360 260-310 410-460 360-410 310-360 - - -
3 - 360-410 310-360 -460-510 410 ---
4 - - 360-410 - - 460-510 - - -
H15
rif.
livello
EFFICIA MODULAR VOLUM
3 livelli 4 livelli 5 livelli 3 livelli 4 livelli 5 livelli 3 livelli 4 livelli 5 livelli
1260 260 260 260-310 260 260 410-460 410 410
2310-360 260-310 260-310 360-410 310-360 260-310 510-560 460-510 460
3360-410 310-360 310-360 460-510 410-460 360-410 610 510-560 510
4 - 360-410 310-360 -460-510 410-460 -610 560
5 - - 360-410 - - 460-510 -610 610
H17
rif.
livello
EFFICIA MODULAR VOLUM
4 livelli 5 livelli 6 livelli 4 livelli 5 livelli 6 livelli 4 livelli 5 livelli 6 livelli
1 - - - 260 260 260 410 410 410
2 - - - 310-360 310 260-310 460-510 410-460 410-460
3 - - - 410-460 360-410 310-360 510-560 460-510 460-510
4 - - - 460-510 410-460 360-410 610 510-560 510-560
5 - - - - 510 410-460 -560-610 560-610
6 - - - - - 510-560 - - 610

Modello - Modèle - Model
Modell - Modelo - Modelo SKYLOOK
Fabbricante - Constructeur - Manufacturer
Hersteller - Fabricante - Fabricante
Epta Spa - Via Mecenate, 86 - 20138 Milano (MI) ITALIA
Tel. [phone] Telefax 02/55401023 18/24
N°DOC. UM000380 REV. "C" - 12/01/22
IT
FR
EN
DE
ES
PT
IT 10. INDICAZIONI UTENTE
10.1 Descrizione del banco
Questa linea di banchi è adatta alla
conservazione ed esposizione di derrate
alimentari fresche, preconfezionate, bibite e
latticini.
CLASSE DI TEMPERATURA (secondo EN ISO
23953-2): 3M1, 3M2, 3H.
Le caratteristiche generali e le dimensioni sono
illustrate nelle figure e nelle sezioni contenute in
"Descrizione generale" (da pag. "7" a pag. "10").
Durante le fasi di trasporto e movimentazione,
ricezione e immagazzinamento, installazione,
caricamento, uso, pulizia e manutenzione,
smantellamento, prestare attenzione al rischio
di ribaltamento del banco ("Fig. 25").
Fig. 25
10.2 Trasporto e movimentazione
Il banco è contenuto in uno specifico imballo
provvisto di pedana per la movimentazione con
carrelli a forca.
Per il trasporto e la movimentazione del banco
utilizzare:
• Esclusivamente una pedana apposita o
equivalente
• Un carrello elevatore a mano o elettrico
adatto al sollevamento del banco, con
caratteristiche idonee nel rispetto delle
Norme vigenti
I pesi del banco (vuoto e con imballo) e le
dimensioni dell'imballo sono riportati in
"Trasporto del banco" (tabella "Tab. I" e figure a
pag. "11").
Le operazioni di movimentazione devono essere
svolte da personale qualificato, in grado di
valutare pesi, punti di sollevamento e mezzi più
idonei sia per sicurezza che per portata.
10.3 Ricezione ed immagazzina-
mento
Controllare le condizioni dell'imballo prima di
prendere in consegna il banco dal trasportatore.
Se ci sono danni evidenti nell'imballo:
• Rimuovere l'imballo del banco in presenza
del trasportatore.
• Firmare con riserva il documento di
consegna.
Il costruttore non risponde di eventuali danni
dovuti al trasporto o ad un errato stoccaggio del
banco.
Il banco deve essere conservato in un luogo
riparato da sole ed intemperie, con una
temperatura compresa tra -25°C e +55°C e
un'umidità relativa dell'aria compresa tra 30%
e 95%.

Modello - Modèle - Model
Modell - Modelo - Modelo SKYLOOK
Fabbricante - Constructeur - Manufacturer
Hersteller - Fabricante - Fabricante
Epta Spa - Via Mecenate, 86 - 20138 Milano (MI) ITALIA
Tel. [phone] Telefax 02/55401023 19/24
IT
FR
EN
DE
ES
PT
N°DOC. UM000380 REV. "C" - 12/01/22
IT
10.4 Installazione e condizioni
ambientali
Il banco non è progettato per un’installazione
da esterno.
Per un corretto funzionamento del banco,
verificare che sia posizionato:
• Su un pavimento livellato ("Fig. 12").
• Lontano da fonti di calore, dalla radiazione
diretta del sole, da porte, finestre,
ventilatori e bocche di aerazione ("Fig.
13").
Assicurare lo spazio necessario all'uso del banco
da parte della clientela.
Le condizioni dell'ambiente in cui porre il banco
sono riportate in "Condizioni ambientali".
10.5 Collegamento elettrico
A monte del banco deve essere installato un
interruttore sezionatore omnipolare. Questo
deve avere:
• Distanza minima dei contatti di 3 mm.
• Potere di interruzione adeguato
L'interruttore sezionatore deve essere posto in
una posizione tale da renderlo facilmente
azionabile in situazioni di emergenza (distanza
massima di 3 m).
Prima di collegare il banco, accertarsi che la
tensione di alimentazione corrisponda ai dati di
targa del banco. Per garantire un funzionamento
regolare, la variazione massima di tensione
deve essere compresa tra +/- 6% del valore
nominale.
10.6 Caratteristiche tecniche
La targa matricolare riporta i dati tecnici
caratteristici del banco. La sua posizione e la
tipologia di dati sono riportati in "Caratteristiche
tecniche" ("Fig. 15").
Schemi elettrici, distinte di taratura degli
strumenti di controllo, istruzioni di Installazione
e copia della Dichiarazione di Conformità sono
disponibili sul sito https://documents.
eptarefrigeration.com.
Il livello di pressione sonora generato dal
funzionamento del banco è inferiore a 70 dB(A).
Il banco non provoca vibrazioni dannose.
10.7 Caricamento del prodotto
Dare tensione al banco per dare inizio al suo
ciclo di raffreddamento, agendo sull'interruttore
sezionatore generale a parete. Dopo circa 2 ore
è possibile caricare il banco.
Il banco è atto a conservare la temperatura
della merce e non ad abbatterla; le derrate,
quindi, devono essere introdotte al suo interno
solo se già raffreddate alle loro rispettive
temperature di conservazione. Prodotti che
abbiano subito un riscaldamento non devono
mai essere introdotti nel banco.
In presenza di vetri frontali sul banco, si
consiglia di effettuare il caricamento della
merce quando nello spazio di vendita non è
presente la clientela.
Nel caricamento della merce, fare in modo che:
• Il carico sia omogeneo per dimensione e
qualità della merce stessa
• La merce non ostruisca il corretto flusso
d'aria refrigerata ("Fig. 16")
• La merce non superi la linea di carico
Carico massimo ammissibile uniformemente
distribuito:
• Sul piano di fondo: 225 kg/m2
• Sui ripiani: 160 kg/m2
• Sul totale dei ripiani: MAX 480 kg/m2
• Sul tetto: 110 kg/m2
