Bora Portamate PM6200 User manual

Router Motor
3.25 hp Variable Speed

OPERATORS MANUAL
Caution: Read all instructions carefully.
SAVE THESE INSTRUCTIONS. Refer to them often and use them to instruct others.
Router Motor
3.25 hp Variable Speed

Router Motor
3.25 hp Variable Speed
2
Congratulations
Parts
1
2
3
4
5
6
7
8
910 11 13
16
17
18
20
21
22
23
24
26
28
30
32
37 36
33
34
35
27
31
19
12
14
15
25
29
Description Part No. Qty
1Brush Box 3999 2
2Brush Shell 4000 2
3Carbon Brush 4001 2
4Self Screw 4005 2
5Strain Relief 4006 1
6Self Screw 4007 7
7Wire Bushing 4008 1
8Power Cord 4009 1
9Motor Rear Cover 4010 1
10 Adjustment Knob 4011 1
11 Power Switch 4012 1
12 Internal Lead 4029 2
13 PBC Board 4013 1
14-15 Self Screw 4014 2
16 Stator Housing 4015 1
17 Motor Stator 4016 1
18 Tap Screw 4017 2
19 Flat Washer 4018 2
20 Spring Washer 4019 2
Description Part No. Qty
21 Magnet Compound 4030 1
22 NGK Bearing 4020 1
23 Motor Rotor 4021 1
24 Rotor Gasket 4031 1
25 NGK Bearing 4022 1
26 Wind Deflector 4023 1
27 Tap Screw 4032 4
28 Motor Housing 4024 1
29 Set screws with cylindrical end 4033 4
30 Dust Board 4025 1
31 Bearing Press Plate 4034 1
32 Countersunk Head Screw 4026 3
33 Exchange Bolt 4027 1
34 ¼Collet 4003 1
35 Clamping Nut 4004 1
36 ½Collet 4002 1
37
Wrench 4028 2

Router Motor
3.25 hp Variable Speed
General Safety Rules
READ AND UNDERSTAND ALL INSTRUCTIONS
Failure to follow all instructions listed below, may result
in electric shock, fire and/or serious personal injury.
SAVE THESE INSTRUCTIONS
Work Area
1. Keep work area clean and well lit.
2. Avoid dangerous environments.
3. Keep bystanders away.
Protect others in the work area
5. Make workshop child proof
Electrical Safety
6. Grounded tools must be plugged into an outlet properly installed and grounded
in accordance with all codes and ordinances.
7. Double insulated tools are equipped with a polarized plug (one blade is wider
than the other). This plug will fit in a polarized outlet only one way. If the plug
does not fit fully in the outlet, reverse the plug. If it still does not fit, contact a
qualified electrician to install a polarized outlet. Do not change the plug in any
way.
8. Guard against electric shock.
3

Router Motor
3.25 hp Variable Speed
9. Do not expose to rain or use in damp locations.
10. Do not abuse the cord. Never use the cord to carry the tools or pull the plug
from an outlet. Keep cord away from heat, oil, sharp edges or moving parts.
Replace damaged cords immediately.
Personal Safety
11. Know your power tool.
12. Stay alert, watch what you are doing, and use common sense when operating a
power tool. Do not use tool while tired or under the influence of drugs, alcohol,
or medication.
13. Dress properly.
Reduce the risk of unintentional starting.
15. Remove all adjusting keys and wrenches.
16. Do not overreach. Maintain control.
17. Use safety equipment. wear safety goggles
or glasses with side shields
18. Keep guards in place
19. Never stand on tool.
20. Keep hands away from all cutting edges and moving parts.
Tool Use and Care
21. Secure work.
22. Do not force tool.
4

Router Motor
3.25 hp Variable Speed
23. Use the right tool.
Unplug tool
25. Store idle tools.
26. Never leave the tool running unattended.
27. Check for damaged parts.
28. Use proper accessories.
29. Maintain tools carefully.
30. Maintain labels & nameplates.
Service
32. When servicing a tool, use only identical replacement parts. Follow instructions
in the maintenance section of the manual.
5

Router Motor
3.25 hp Variable Speed
WARNING: Some dust created by power sanding,
sawing, grinding, drilling and other construction activities
contains chemicals known by the State of California to
cause cancer, birth defects or other reproductive harm.
Read, understand, and follow the instructions packaged with the router table and
router lift.
Always wear safety goggles and dust mask.
Some woods contain preservatives that can be toxic.
Always make sure the workpiece is free from nails, screws, and other foreign
objects. Keep the working edge away from the clamping surface.
Never place hands near cutting surface.
Never use dull or damaged bits. Sharp bits must be handled with care.
To reduce the risk of injury, wear safety goggles or
glasses with side shields.
To reduce the risk of injury, always unplug tool before
attaching, removing accessories or making adjustments.
Use only specifically recommended accessories. Others
may be hazardous.
After changing the bit or making any adjustments, make sure the collet nut and any
other adjustment devices are securely tightened.
6

Router Motor
3.25 hp Variable Speed
7
Always keep the power supply cord away from moving parts on the tool.
Never start the tool when the bit is in contact with the material.
Never touch the bit during or immediately after use.
To reduce the risk of injury, avoid “climb cutting.”
Symbology
Specifications
Volts AC Horsepower No Load RPM

Router Motor
3.25 hp Variable Speed
8
Extension Cords
Guidelines for Using Extension Cords
Recommended Minimum Wire Gauge for Extension Cords *
Nameplate Amperes Extension Cord Length
25’ 50’ 75’ 100’ 150’

Router Motor
3.25 hp Variable Speed
9
Tool Assembly
To reduce the risk of injury, always unplug tool
before attaching or removing accessories or making
adjustments. Use only specifically recommended
accessories. Others may be hazardous.
Installing the Motor into the Lift
Installing the Bit
NOTE: Never tighten a collet assembly
without inserting a bit shank of the proper
size. This may damage the collet.

Router Motor
3.25 hp Variable Speed
10
Operation
To reduce the risk of injury, wear safety goggles or
glasses with side shields. Always wait for the bit to
stop completely and unplug the tool before changing
accessories or making adjustments. Never make
adjustments while the router is running. Do not modify or
remove the guards.
Do not use this router unless it is securely installed into
a recommended router lift and table.
Variable Speed Dial
Speed Setting RPM Max. Bit Diameter
Electronic Overload Protection

Router Motor
3.25 hp Variable Speed
11
Soft Start
Feedback Control
To reduce the risk of injury, always use feather boards,
push sticks or push blocks with proper guarding. Keep
hands away from moving bit. Refer to the Router Table
manual for proper table setup and use.
Cutting
VERY DANGEROUS
CAUTION!

Router Motor
3.25 hp Variable Speed
12
To reduce the risk of injury, avoid “climb cutting.”
Climb cutting can cause the workpiece to be thrown
violently out of your control. Even small router bits can
cause damage or injury if climb cutting.
Maintenance
To reduce the risk of injury, always unplug your tool
before performing any maintenance. Never disassemble
the tool or try to do any rewiring on the tool’s electrical
system.
Tool Maintenance
To reduce the risk of injury, electric shock and damage
to the tool, never immerse your tool in liquid or allow a
liquid to flow inside the tool
Cleaning Your Tool

Router Motor
3.25 hp Variable Speed

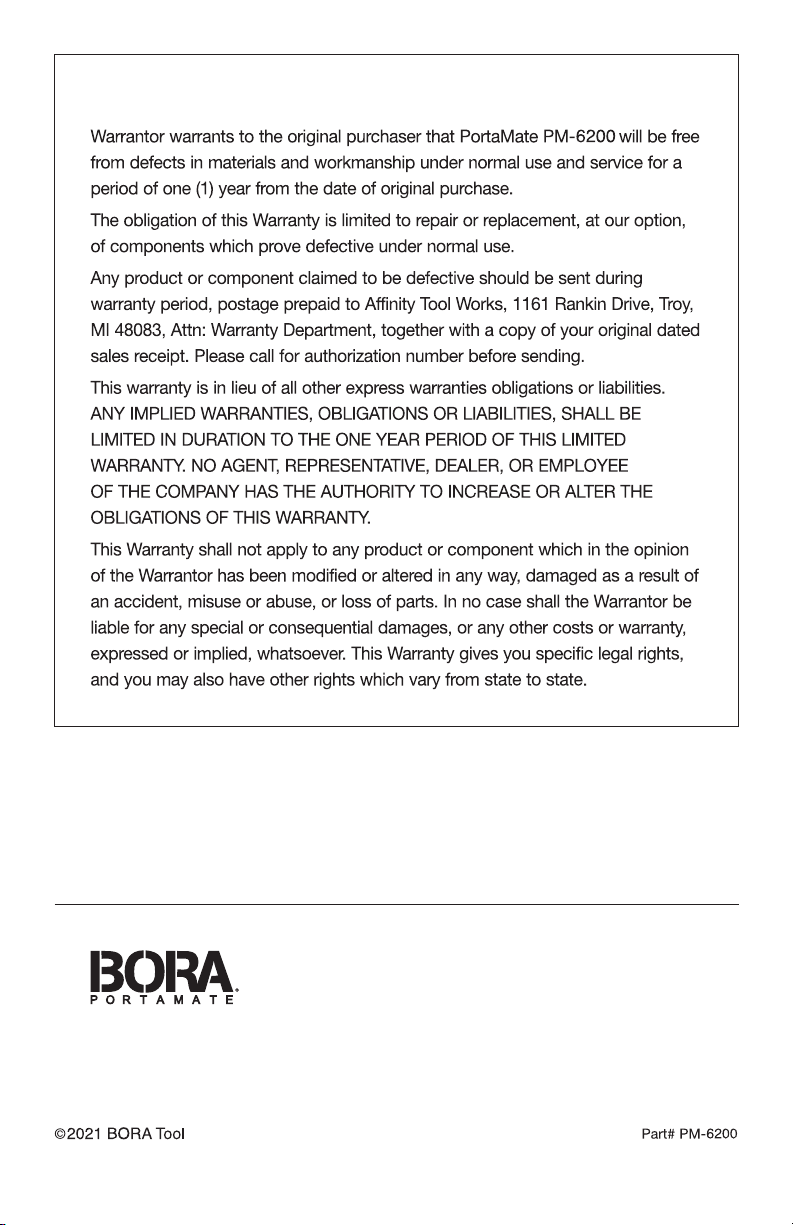

One Year Limited Warranty
Customer Service Department
1161 Rankin, Troy, MI 48083
866-588-0395 • 248-588-0395
www.boratool.com

Router Motor
3.25 hp Variable Speed
Félicitations
1
2
3
4
5
6
7
8
910 11 13
16
17
18
20
21
22
23
24
26
28
30
32
37 36
33
34
35
27
31
19
12
14
15
25
29
Description Part No. Qty
1Brush Box 3999 2
2Brush Shell 4000 2
3Carbon Brush 4001 2
4Self Screw 4005 2
5Strain Relief 4006 1
6Self Screw 4007 7
7Wire Bushing 4008 1
8Power Cord 4009 1
9Motor Rear Cover 4010 1
10 Adjustment Knob 4011 1
11 Power Switch 4012 1
12 Internal Lead 4029 2
13 PBC Board 4013 1
14-15 Self Screw 4014 2
16 Stator Housing 4015 1
17 Motor Stator 4016 1
18 Tap Screw 4017 2
19 Flat Washer 4018 2
20 Spring Washer 4019 2
Description Part No. Qty
21 Magnet Compound 4030 1
22 NGK Bearing 4020 1
23 Motor Rotor 4021 1
24 Rotor Gasket 4031 1
25 NGK Bearing 4022 1
26 Wind Deflector 4023 1
27 Tap Screw 4032 4
28 Motor Housing 4024 1
29 Set screws with cylindrical end 4033 4
30 Dust Board 4025 1
31 Bearing Press Plate 4034 1
32 Countersunk Head Screw 4026 3
33 Exchange Bolt 4027 1
34 ¼Collet 4003 1
35 Clamping Nut 4004 1
36 ½Collet 4002 1
37
Wrench 4028 2

Router Motor
3.25 hp Variable Speed
Règles générales de sécurité
LIRE ET COMPRENDRE TOUTES LES INSTRUCTIONS
Le non-respect de toutes les instructions ci-dessous
peut causer un choc électrique, un incendie et/ou des
blessures graves.
CONSERVER CES INSTRUCTIONS
Zone de travail
1. Garder le lieu de travail propre et bien éclairé.
2. Éviter les environnements dangereux.
3. Garder les spectateurs à l’écart.
4. Protéger les autres dans la zone de travail
5. Faire en sorte que l’atelier soit à l’épreuve des enfants
Sécurité électrique
6. Les outils mis à la terre doivent être branchés dans une prise correctement
installée et mise à la terre conformément à tous les codes et règlements.Ne
7. Les outils à double isolation sont équipés d’une fiche polarisée (une lame est
plus large que l’autre). Cette fiche ne peut être insérée dans une prise polarisée
que d’une seule façon. Si la fiche ne rentre pas complètement dans la prise,
inverser la fiche. Si cela ne convient toujours pas, contacter un électricien
qualifié pour installer une prise polarisée. Ne rien changer à la fiche.

Router Motor
3.25 hp Variable Speed
8. Prendre garde aux chocs électriques.
9. Ne pas exposer à la pluie ou utiliser dans des endroits humides.
10. Ne pas abuser le cordon. Ne jamais utiliser le cordon pour transporter les outils
ou pour retirer la fiche d’une prise de courant. Garder le cordon à l’écart de
la chaleur, de l’huile, des arêtes vives ou des pièces mobiles. Remplacer les
cordons endommagés immédiatement.
Sécurité personnelle
11. Connaître votre outil électrique.
12. Rester vigilant, surveiller ce que vous faites et faire preuve de bon sens lorsque
vous utilisez un outil électrique. Ne pas utiliser l’outil lorsque vous êtes fatigué
ou sous l’influence de drogues, d’alcool ou de médicaments.
13. S’habiller correctement.
Réduire le risque de démarrage involontaire.
15. Retirer toutes les clés de réglage.
16. Ne pas vous pencher trop en avant ou tendre le bras trop loin. Maintenir le
contrôle.
17. Utiliser un équipement de sécurité.

Router Motor
3.25 hp Variable Speed
18. Garder les protections en place
19. Ne jamais se tenir debout sur l’outil.
20. Garder les mains loin de toutes les arêtes coupantes et des pièces mobiles.
Utilisation et soin de l’outil
21. Sécuriser le travail.
22. Ne pas forcer l’outil.
23. Utiliser le bon outil.
Débrancher l’outil
25. Ranger les outils inactifs.
26. Ne jamais laisser l’outil sans surveillance.
27. Vérifier les pièces endommagées.
28. Utiliser les accessoires appropriés.
29. Entretenir les outils avec soin.
30. Garder les étiquettes et les plaques signalétiques.

Router Motor
3.25 hp Variable Speed
Entretien
32. Lors de l’entretien d’un outil, n’utilisez que des pièces de rechange identiques.
Suivre les instructions dans la section de maintenance du manuel.
AVERTISSEMENT : Certaines poussières créées par le
ponçage, le sciage, le meulage, le perçage et d’autres
activités de construction contiennent des produits
chimiques reconnus par l’État de Californie comme
pouvant causer le cancer, des anomalies congénitales
ou d’autres problèmes de reproduction.
Lire, comprendre et suivre les instructions fournies avec la table de toupie et
l’élévateur de toupie
Toujours porter des lunettes de sécurité et un masque anti-poussière.
Certains bois contiennent des agents de conservation qui peuvent être toxiques.
Toujours s’assurer que la pièce à usiner est exempte de clous, vis et autres corps
étrangers. Garder le bord de travail éloigné de la surface de serrage.
Ne jamais placer les mains près de la surface de coupe.

Router Motor
3.25 hp Variable Speed
Ne jamais utiliser de mèches émoussées ou endommagées. Les mèches
tranchantes doivent être manipulées avec soin.
Pour réduire le risque de blessure, portez des lunettes
de sécurité ou des lunettes à écrans latéraux.
Pour réduire le risque de blessure, toujours débrancher
l’outil avant de fixer ou de retirer les accessoires ou
d’effectuer des réglages. Utiliser uniquement des
accessoires spécifiquement recommandés. D’autres
peuvent être dangereux.
Après avoir changé la mèche ou effectué des ajustements, vous assurer que l’écrou
de serrage et tout autre dispositif de réglage sont bien serrés.
Toujours garder le cordon d’alimentation à distance des pièces mobiles de l’outil.
Ne jamais démarrer l’outil lorsque la mèche est en contact avec le matériau.
Ne jamais toucher la mèche pendant ou immédiatement après son utilisation.
Pour réduire le risque de blessure, éviter de « couper en montée ».
