Bosch 1 600 A00 4ZB User manual

Robert Bosch Power Tools GmbH
70538 Stuttgart
GERMANY
www.bosch-pt.com
1 609 92A 5M1 (2020.04) AS / 158
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης
tr Orijinal işletme talimatı
pl Instrukcja oryginalna
cs Původní návod k používání
sk Pôvodný návod na použitie
hu Eredeti használati utasítás
ru Оригинальное руководство по
эксплуатации
uk Оригінальна інструкція з
експлуатації
kk Пайдалану нұсқаулығының
түпнұсқасы
ro Instrucțiuni originale
bg Оригинална инструкция
mk Оригинално упатство за работа
sr Originalno uputstvo za rad
sl Izvirna navodila
hr Originalne upute za rad
et Algupärane kasutusjuhend
lv Instrukcijas oriģinālvalodā
lt Originali instrukcija
ar   
1 609 92A 5M1
Drill

2 |
Deutsch................................................... Seite 8
English.....................................................Page 12
Français....................................................Page 18
Español ..................................................Página 23
Português................................................Página 29
Italiano...................................................Pagina 33
Nederlands...............................................Pagina 38
Dansk......................................................Side 42
Svensk....................................................Sidan 46
Norsk......................................................Side 50
Suomi......................................................Sivu 54
Ελληνικά .................................................Σελίδα 58
Türkçe ....................................................Sayfa 63
Polski....................................................Strona 70
Čeština..................................................Stránka 74
Slovenčina ..............................................Stránka 78
Magyar.................................................... Oldal 83
Русский...............................................Страница 87
Українська.............................................Сторінка 95
Қазақ.......................................................Бет 100
Română..................................................Pagina 107
Български.............................................Страница 112
Македонски...........................................Страница 117
Srpski....................................................Strana 121
Slovenščina ...............................................Stran 126
Hrvatski................................................ Stranica 130
Eesti...................................................Lehekülg 135
Latviešu................................................ Lappuse 139
Lietuvių k............................................... Puslapis 143
يبرع ...................................................ةحفصلا 148
.......................................................... I
1 609 92A 5M1 | (09.04.2020) Bosch Power Tools

| 3
(1)
(2)
(3)
(4)
(5)
(6)
Bosch Power Tools 1 609 92A 5M1 | (09.04.2020)

4 |
click!
(1)
(4)
(7)
A1
A2
1 609 92A 5M1 | (09.04.2020) Bosch Power Tools

| 5
1
2
(4)
(7)
B1
B2
Bosch Power Tools 1 609 92A 5M1 | (09.04.2020)

6 |
(2)
(3)
(5)
(6)
D1
C
1 609 92A 5M1 | (09.04.2020) Bosch Power Tools

| 7
(5)
(6)
(6)
(5)
D2
D3
Bosch Power Tools 1 609 92A 5M1 | (09.04.2020)

8 | Deutsch
Deutsch
Sicherheitshinweise
Sicherheitshinweise für Schrauber mit Bohraufsatz
Lesen Sie alle dem Bohraufsatz und dem verwendeten
Elektrowerkzeug beigefügten Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhaltung der Si-
cherheitshinweise und Anweisungen können elektrischen
Schlag, Brand und/oder schwere Verletzungen verursa-
chen.
Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.
uHalten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn
Sie Arbeiten ausführen, bei denen die Schraube verborgene Strom-
leitungen treffen kann. Der Kontakt der Schraube mit einer spannungs-
führenden Leitung kann auch metallene Geräteteile unter Spannung set-
zen und zu einem elektrischen Schlag führen.
uSichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraub-
stock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.
uVerwenden Sie geeignete Suchgeräte, um verborgene Versorgungs-
leitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsge-
sellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektri-
schem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion
führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.
uWarten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist,
bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum
Verlust der Kontrolle über das Elektrowerkzeug führen.
uSchalten Sie das Elektrowerkzeug sofort aus, wenn das Einsatzwerk-
zeug blockiert. Seien Sie auf hohe Reaktionsmomente gefasst, die
einen Rückschlag verursachen. Das Einsatzwerkzeug blockiert, wenn
das Elektrowerkzeug überlastet wird oder es im zu bearbeitenden Werk-
stück verkantet.
uBeaufsichtigen Sie Kinder. Damit wird sichergestellt, dass Kinder nicht
mit dem Bohraufsatz oder mit dem Schrauber mit montiertem Bohrauf-
satz spielen.
1 609 92A 5M1 | (09.04.2020) Bosch Power Tools

Deutsch | 9
Produkt- und Leistungsbeschreibung
Bestimmungsgemäßer Gebrauch
Der Bohraufsatz ist in Verbindung mit dem Akku-Schrauber IXO bestimmt
zum Eindrehen und Lösen von Schrauben in Weichholz sowie zum Bohren in
Weichholz, Kunststoff, Gips und ähnliche Materialien.
Der Bohraufsatz ist nur für den privaten Gebrauch im Haushalt bestimmt und
darf nur in Verbindung mit folgenden Elektrowerkzeugen benutzt werden:
Bosch IXO (3 603 J81 0.., 3 603 J59 1.., 3 603 J59 3.., 3 603 JA8 0..,
3603JC70.., 3 603 JC7 1..)

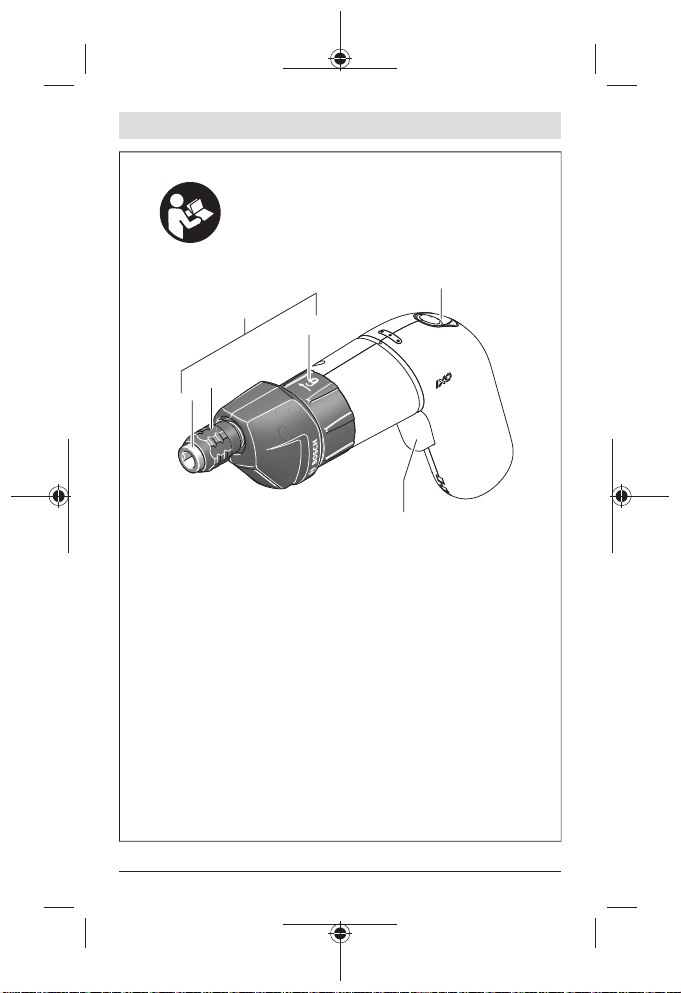

Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Dar-
stellungen auf den Grafikseiten.
(1) Bohraufsatz
(2) Werkzeugaufnahme
(3) Verriegelungshülse
(4) Entriegelungsring
(5) Drehrichtungsumschalter
(6) Ein-/Ausschalter
(7) Gummikappe
Technische Daten
Bohraufsatz Drill
Sachnummer 1 600 A00 4ZB
Gewicht entsprechend
EPTA-Procedure 01:2014 kg 0,12
max. Drehmoment Nm 1,7
max. Drehzahl min-1 440
max. Schrauben-Ø mm 4
max. Bohr-Ø mm 5
Bosch Power Tools 1 609 92A 5M1 | (09.04.2020)

10 | Deutsch
Montage

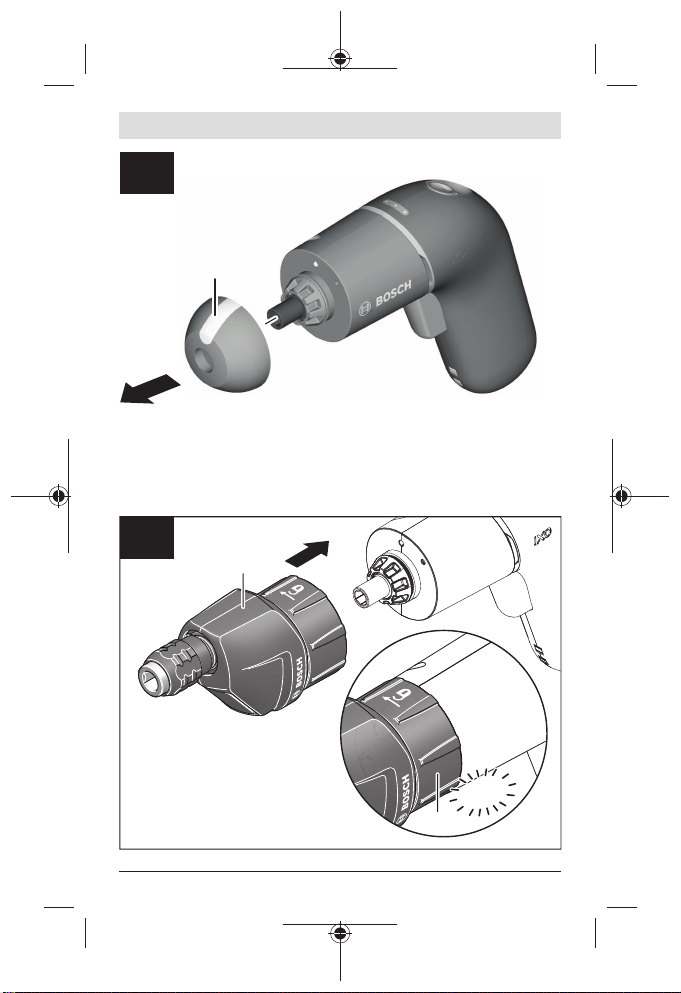

Bohraufsatz aufstecken (siehe Bilder A1–A2)
Vor der Montage des Bohraufsatzes (1) müssen Sie die Gummikappe (7)
des Schraubers nach vorne abziehen.
Anschließend stecken Sie den Bohraufsatz (1) auf den Schrauber. Sie kön-
nen den Bohraufsatz mit dem Schloss-Symbol am Entriegelungsring (4)
nach oben oder um 45° versetzt montieren. Der Bohraufsatz muss hörbar
einrasten.

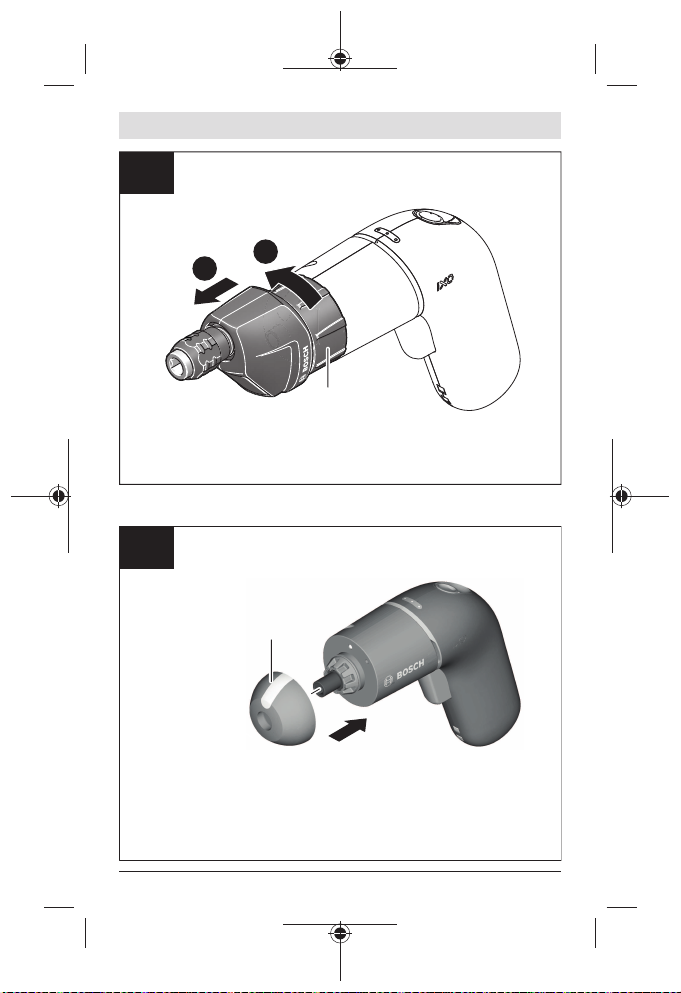

Demontage (siehe Bilder B1–B2)
Drehen Sie den Entriegelungsring (4) in Drehrichtung ➊ und ziehen Sie den
Bohraufsatz nach vorne (➋) ab.
Stecken Sie anschließend die Gummikappe (7) wieder auf den Schrauber.

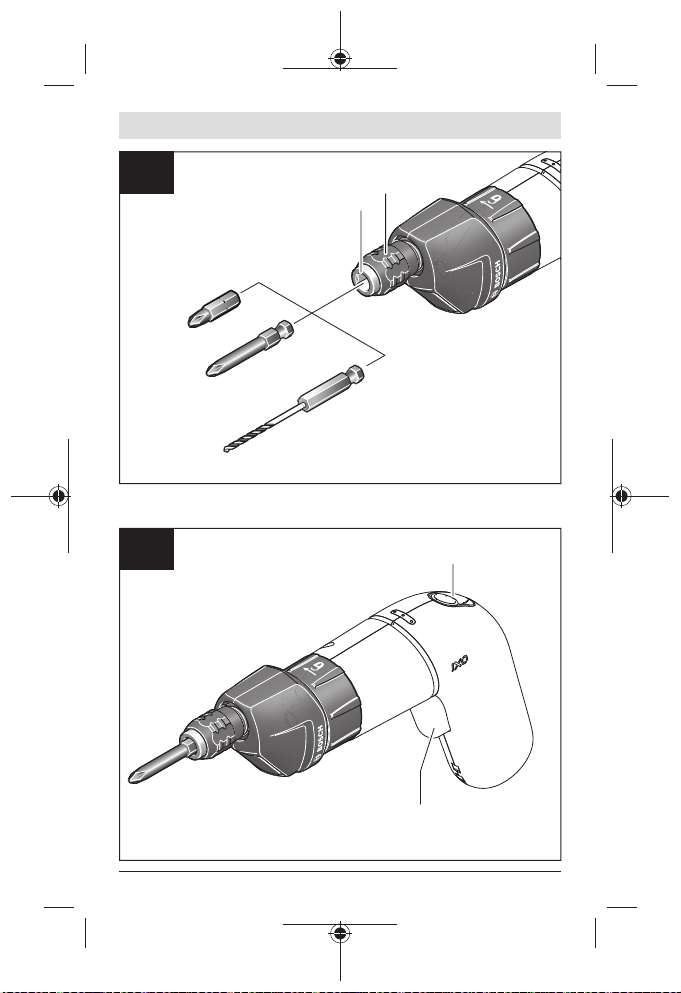

Einsatzwerkzeug montieren (siehe Bild C)
Ziehen Sie die Verriegelungshülse (3) nach vorn, führen das Einsatzwerk-
zeug bis zum Anschlag in die Werkzeugaufnahme (2) und lassen die Verrie-
gelungshülse (3) wieder los, um das Einsatzwerkzeug zu arretieren.
Betrieb
Inbetriebnahme
IXO (3 603 JA8 0.., 3 603 JC7 0.., 3 603 JC7 1..) (siehe Bilder D1 und
D2)
Rechtslauf: Zum Bohren und Eindrehen von Schrauben schieben Sie den
Drehrichtungsumschalter (5) bis zum Anschlag nach vorn.
Linkslauf: Zum Lösen bzw. Herausdrehen von Schrauben schieben Sie den
Drehrichtungsumschalter (5) nach hinten.
IXO (3 603 J81 0.., 3 603 J59 1.., 3 603 J59 3..) (siehe Bild D3)
Rechtslauf: Zum Bohren und Eindrehen von Schrauben drücken Sie den
Drehrichtungsumschalter (5) nach links bis zum Anschlag durch.
Linkslauf: Zum Lösen bzw. Herausdrehen von Schrauben drücken Sie den
Drehrichtungsumschalter (5) nach rechts bis zum Anschlag durch.
1 609 92A 5M1 | (09.04.2020) Bosch Power Tools

Deutsch | 11
Ein-/Ausschalten
Drücken Sie zur Inbetriebnahme des Elektrowerkzeuges den Ein-/Ausschal-
ter (6) und halten Sie ihn gedrückt.
Um das Elektrowerkzeug auszuschalten, lassen Sie den Ein-/Ausschalter
(6) los.
Arbeitshinweise
uSetzen Sie das Elektrowerkzeug nur ausgeschaltet auf die Schraube
auf. Sich drehende Einsatzwerkzeuge können abrutschen.
Wartung und Service
Wartung und Reinigung
uHalten Sie den Bohraufsatz sauber, um gut und sicher zu arbeiten.
uDemontieren Sie zur Reinigung den Bohraufsatz vom Schrauber. Bei
unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verlet-
zungsgefahr.
Kundendienst und Anwendungsberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres
Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen
zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com
Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu un-
seren Produkten und deren Zubehör.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt
die 10-stellige Sachnummer laut Typenschild des Produkts an.
Deutschland
Robert Bosch Power Tools GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Repa-
raturen anmelden.
Kundendienst: Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Bosch Power Tools 1 609 92A 5M1 | (09.04.2020)

12 | English
Anwendungsberatung:
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Österreich
Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Luxemburg
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Schweiz
Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen.
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Entsorgung
Bohraufsatz, Zubehör und Verpackungen sollen einer umweltgerechten Wie-
derverwertung zugeführt werden.
English
Safety instructions
Safety Instructions for Screwdriver with Drilling Adapter
Read all safety and general instructions enclosed with
the drilling adapter and the power tool being used. Fail-
ure to observe the safety and general instructions may res-
ult in electric shock, fire and/or serious injury.
1 609 92A 5M1 | (09.04.2020) Bosch Power Tools

English | 13
Please observe the illustrations at the beginning of this operating manual.
uHold the power tool by insulated gripping surfaces, when performing
an operation where the fastener may contact hidden wiring. Fasten-
ers contacting a "live" wire may make exposed metal parts of the power
tool "live" and could give the operator an electric shock.
uSecure the workpiece. A workpiece clamped with clamping devices or in
a vice is held more secure than by hand.
uUse suitable detectors to determine if there are hidden supply lines
or contact the local utility company for assistance. Contact with elec-
tric cables can cause fire and electric shock. Damaging gas lines can lead
to explosion. Breaking water pipes causes property damage.
uAlways wait until the power tool has come to a complete stop before
placing it down. The application tool can jam and cause you to lose con-
trol of the power tool.
uSwitch the power tool off immediately if the application tool be-
comes blocked. Be prepared for high torque reactions which cause
kickback. The application tool becomes blocked when it becomes
jammed in the workpiece or when the power tool becomes overloaded.
uSupervise children. This will ensure that children do not play with the
drilling adapter or with the screwdriver with mounted drilling adapter.
Product Description and Specifications
Intended use
In conjunction with the IXO cordless screwdriver, the drilling adapter is in-
tended for driving in and loosening screws in softwood and for drilling in
softwood, plastic, plaster and similar materials.
The drilling adapter is only intended for private household use and must be
used only in conjunction with the following power tools:
Bosch IXO (3 603 J81 0.., 3 603 J59 1.., 3 603 J59 3.., 3 603 JA8 0..,
3603JC70.., 3 603 JC7 1..)
Product Features
The numbering of the product features shown refers to the illustrations on
the graphic pages.
(1) Drilling adapter
Bosch Power Tools 1 609 92A 5M1 | (09.04.2020)

14 | English
(2) Tool holder
(3) Locking sleeve
(4) Unlocking ring
(5) Rotational direction switch
(6) On/off switch
(7) Rubber cap
Technical Data
Drilling adapter Drill
Article number 1 600 A00 4ZB
Weight according to
EPTA-Procedure 01:2014 kg 0.12
Max. torque Nm 1.7
Max. speed min-1 440
Max. screw diameter mm 4
Max. drilling diameter mm 5
Assembly
Attaching the drilling adapter (see figuresA1–A2)
Before fitting the drilling adapter(1), the rubber cap(7) of the screwdriver
must be pulled off toward the front.
Then attach the drilling adapter(1) to the screwdriver. You can fit the
drilling adapter with the padlock symbol towards the top at the unlocking
ring(4) or offset by 45°. The drilling adapter must audibly engage.
Removal (seefiguresB1–B2)
Turn the unlocking ring(4) in rotational direction ➊ and pull off the drilling
adapter toward the front (➋).
Afterwards, fit the rubber cap(7) onto the screwdriver again.
1 609 92A 5M1 | (09.04.2020) Bosch Power Tools

English | 15
Fitting the application tool (seefigureC)
Pull the locking sleeve(3) forwards, guide the application tool into the tool
holder(2) as far as it will go, then release the locking sleeve(3) to lock the
application tool in place.
Operation
Starting Operation
IXO (3 603 JA8 0.., 3 603 JC7 0.., 3 603 JC7 1..) (seefigures D1 and
D2)
Clockwise: To drill and to drive in screws, slide the rotational direction
switch(5) all the way to the front.
Anti-clockwise rotation: To loosen or unscrew screws, slide the rotational
direction switch (5) backwards.
IXO (3 603 J81 0.., 3 603 J59 1.., 3 603 J59 3..) (seefigureD3)
Right rotation: To drill and to drive in screws, press the rotational direction
switch (5) through to the left stop.
Left rotation: To loosen and unscrew screws, press the rotational direction
switch (5) through to the right stop.
Switching on/off
To start the power tool, press and hold the on/off switch (6).
To switch off the power tool, release the on/off switch (6).
Working Advice
uOnly apply the power tool to the screw when the tool is switched off.
Rotating application tools can slip off.
Maintenance and Service
Maintenance and Cleaning
uKeep the drilling adapter clean to ensure good, safe operation.
uRemove the drilling adapter from the screwdriver to clean it. There is
risk of injury from unintentionally pressing the on/off switch.
Bosch Power Tools 1 609 92A 5M1 | (09.04.2020)

16 | English
After-Sales Service and Application Service
Our after-sales service responds to your questions concerning maintenance
and repair of your product as well as spare parts. You can find explosion
drawings and information on spare parts at: www.bosch-pt.com
The Bosch product use advice team will be happy to help you with any ques-
tions about our products and their accessories.
In all correspondence and spare parts orders, please always include the
10‑digit article number given on the nameplate of the product.
Great Britain
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham Uxbridge
UB 9 5HJ
At www.bosch-pt.co.uk you can order spare parts or arrange the collection
of a product in need of servicing or repair.
Tel. Service: [phone]
E-Mail: [email protected]
Ireland
Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: [phone]
Fax: [phone]
Australia, New Zealand and Pacific Islands
Robert Bosch Australia Pty. Ltd.
Power Tools
Locked Bag 66
Clayton South VIC 3169
Customer Contact Center
Inside Australia:
Phone: [phone]
Fax: [phone]
1 609 92A 5M1 | (09.04.2020) Bosch Power Tools

English | 17
Inside New Zealand:
Phone: [phone]
Fax: [phone]
Outside AU and NZ:
Phone: [phone]
www.bosch-pt.com.au
www.bosch-pt.co.nz
Republic of South Africa
Customer service
Hotline: [phone]
Gauteng – BSC Service Centre
35 Roper Street, New Centre
Johannesburg
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
KZN – BSC Service Centre
Unit E, Almar Centre
143 Crompton Street
Pinetown
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Western Cape – BSC Service Centre
Democracy Way, Prosperity Park
Milnerton
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Bosch Headquarters
Midrand, Gauteng
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Bosch Power Tools 1 609 92A 5M1 | (09.04.2020)

18 | Français
Disposal
The drilling adapter, accessories and packaging should be sorted for envir-
onmentally friendly recycling.
Français
Consignes de sécurité
Consignes de sécurité pour visseuse avec embout de perçage
Lisez toutes les instructions et toutes les consignes de
sécurité jointes à l’adaptateur de perçage et à l’outil
électroportatif utilisé. Le non-respect des instructions et
consignes de sécurité peut provoquer un choc électrique,
un incendie et/ou entraîner de graves blessures.
Référez-vous aux illustrations qui se trouvent au début de la notice d’utilisa-
tion.
uTenir l'outil électrique par les surfaces de préhension, au cours d'une
opération où la fixation peut être en contact avec un câblage caché.
Les fixations en contact avec un fil "sous tension" peuvent "mettre sous
tension" les parties métalliques exposées de l'outil électrique et provo-
quer un choc électrique chez l'opérateur.
uBloquez la pièce à travailler. Une pièce à travailler serrée par des dispo-
sitifs de serrage appropriés ou dans un étau est fixée de manière plus
sûre que quand elle est tenue avec une main.
uUtilisez un détecteur approprié pour vérifier s’il n’y a pas de
conduites cachées ou contactez votre société de distribution d’eau
locale. Tout contact avec des câbles électriques peut provoquer un in-
cendie ou un choc électrique. Tout endommagement d’une conduite de
gaz peut provoquer une explosion. La perforation d’une conduite d’eau
provoque des dégâts matériels.
uAvant de poser l’outil électroportatif, attendez que celui‑ci soit com-
plètement à l’arrêt. L’outil risque de se coincer, ce qui entraînerait une
perte de contrôle de l’outil électroportatif.
1 609 92A 5M1 | (09.04.2020) Bosch Power Tools

Français | 19
uArrêtez immédiatement l’outil électroportatif dès que l’accessoire se
bloque. Attendez-vous à des couples de réaction importants causant
des rebonds. L’accessoire se bloque quand il reste coincé dans la pièce
ou quand l’outil électroportatif est en surcharge.
uNe laissez pas les enfants sans surveillance. Vous éviterez ainsi qu’ils
puissent jouer avec l’embout de perçage ou avec la visseuse munie de
l’embout de perçage.
Description des prestations et du produit
Utilisation conforme
L’outil électroportatif est conçu pour le vissage et le dévissage de vis dans du
bois tendre et pour le perçage dans le bois tendre, les matières plastiques,
le plâtre et autres matériaux similaires à l’aide de la visseuse sans fil IXO.
L’adaptateur de perçage n’est conçu que pour un usage privé à domicile et
ne doit être utilisé qu’avec les outils électroportatifs suivants:
IXO Bosch (3 603 J81 0.., 3 603 J59 1.., 3 603 J59 3.., 3 603 JA8 0..,
3603JC70.., 3 603 JC7 1..)
Éléments constitutifs
La numérotation des composants illustrés se réfère à la représentation de
l’outil électroportatif sur les pages graphiques.
(1) Adaptateur de perçage
(2) Porte-outil
(3) Bague de verrouillage
(4) Bague de déverrouillage
(5) Sélecteur de sens de rotation
(6) Interrupteur Marche/Arrêt
(7) Embout en caoutchouc
Caractéristiques techniques
Adaptateur de perçage Drill
Référence 1 600 A00 4ZB
Bosch Power Tools 1 609 92A 5M1 | (09.04.2020)

20 | Français
Adaptateur de perçage Drill
Poids selon
EPTA-Procedure 01:2014 kg 0,12
Couple maxi Nm 1,7
Vitesse de rotation max. tr/min 440
Ø de vissage maxi mm 4
Ø de perçage maxi mm 5
Montage
Mise en place de l’adaptateur de perçage (voirfigures A1 –
A2)
Pour pouvoir fixer l’adaptateur de perçage (1), retirez par l’avant l’embout
en caoutchouc (7) de la visseuse.
Emboîtez ensuite l’adaptateur de perçage (1) sur la visseuse. Vous pouvez
monter l’adaptateur de perçage avec le symbole cadenas de la bague de dé-
verrouillage (4) placé en haut ou à 45°. L’adaptateur de perçage doit s’encli-
queter de manière audible.
Retrait (voirfigures B1 – B2)
Tournez la bague de déverrouillage (4) dans le sens de rotation ➊ et retirez
l’adaptateur de perçage en tirant vers l’avant (➋).
Replacez ensuite l’embout en caoutchouc (7) sur la visseuse.
Mise en place d’un accessoire de travail (voirfigure C)
Tirez la bague de verrouillage (3) vers l’avant, insérez l’accessoire de travail
à fond dans le porte-outil (2) et relâchez la bague de verrouillage (3) afin de
bloquer l’accessoire de travail.
1 609 92A 5M1 | (09.04.2020) Bosch Power Tools
