Bosch PSB 14,4 LI-2 User manual

Robert Bosch GmbH
Power Tools Division
70745 Leinfelden-Echterdingen
Germany
www.bosch-pt.com
2 609 004 467 (2010.01) O / 127 WEU
PSB
14,4 LI-2 | 18 LI-2
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke
gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης
tr Orijinal işletme talimat
OBJ_DOKU-15206-003.fm Page 1 Thursday, January 21, 2010 8:43 AM

2|
2 609 004 467 | (21.1.10) Bosch Power Tools
Deutsch. . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 5
English. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 15
Français. . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 24
Español . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 34
Português . . . . . . . . . . . . . . . . . . . . . . . . . Página 44
Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 53
Nederlands . . . . . . . . . . . . . . . . . . . . . . . . Pagina 63
Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 73
Svenska. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 82
Norsk. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 90
Suomi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 98
Ελληνικά . . . . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα 107
Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 117
OBJ_BUCH-870-003.book Page 2 Thursday, January 21, 2010 8:46 AM

| 3
Bosch Power Tools 2 609 004 467 | (21.1.10)

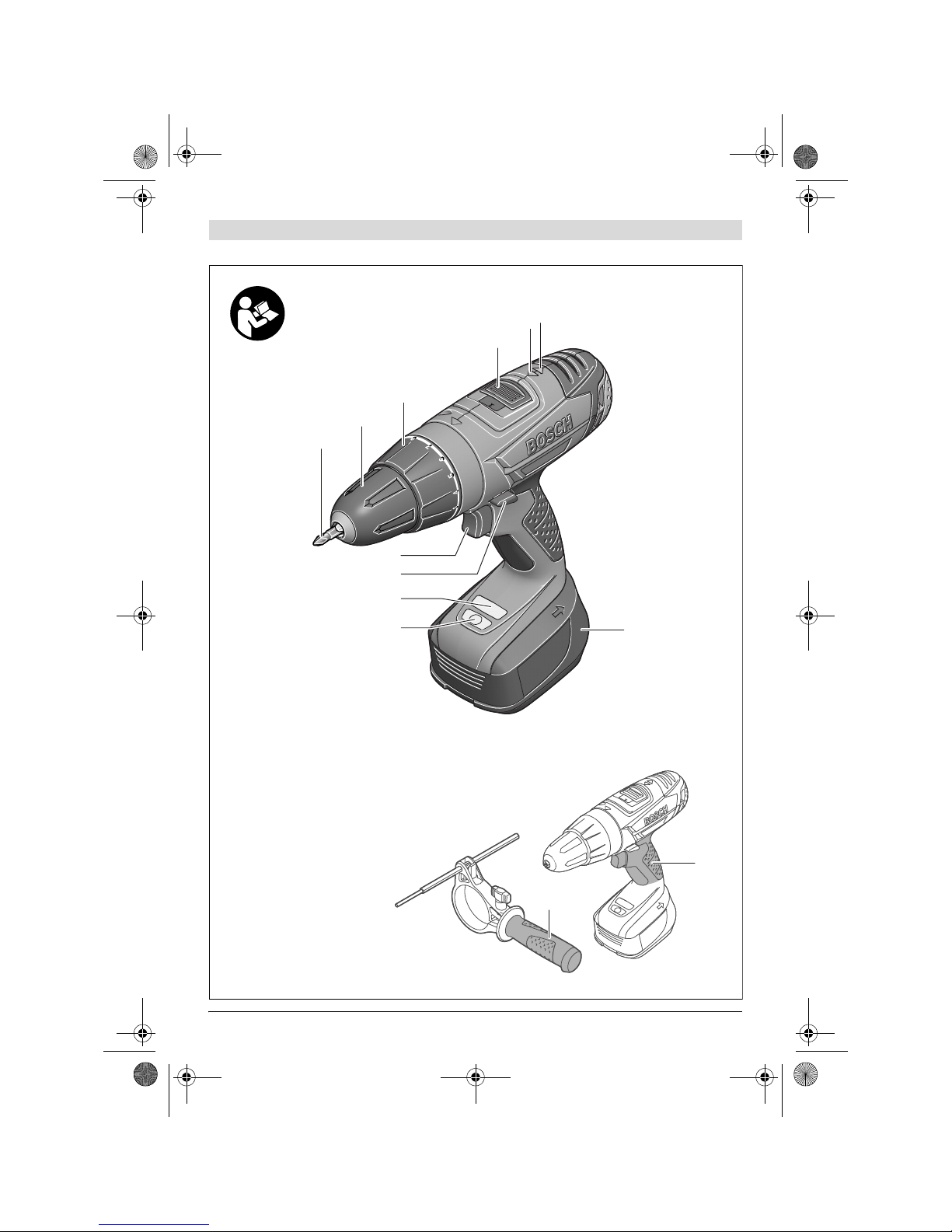

6
7
5
4
3
2
13
12
8
9
10
11
1
PSB 18 LI-2
OBJ_BUCH-870-003.book Page 3 Thursday, January 21, 2010 8:46 AM

2 609 004 467 | (21.1.10) Bosch Power Tools
4|
x
15
16
12
17
E
DC
B
A
1
1
2
18
10
10
7
14
OBJ_BUCH-870-003.book Page 4 Thursday, January 21, 2010 8:46 AM

Deutsch | 5
Bosch Power Tools 2 609 004 467 | (21.1.10)
de
Sicherheitshinweise
Allgemeine Sicherheitshinweise für
Elektrowerkzeuge
Lesen Sie alle Sicherheitshin-
weise und Anweisungen. Ver-
säumnisse bei der Einhaltung der Sicherheits-
hinweise und Anweisungen können elektrischen
Schlag, Brand und/oder schwere Verletzungen
verursachen.
Bewahren Sie alle Sicherheitshinweise und An-
weisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete
Begriff „Elektrowerkzeug“ bezieht sich auf netz-
betriebene Elektrowerkzeuge (mit Netzkabel)
und auf akkubetriebene Elektrowerkzeuge (oh-
ne Netzkabel).
1) Arbeitsplatzsicherheit
a) Halten Sie Ihren Arbeitsbereich sauber
und gut beleuchtet. Unordnung oder un-
beleuchtete Arbeitsbereiche können zu
Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug
nicht in explosionsgefährdeter Umge-
bung, in der sich brennbare Flüssigkei-
ten, Gase oder Stäube befinden. Elektro-
werkzeuge erzeugen Funken, die den
Staub oder die Dämpfe entzünden kön-
nen.
c) Halten Sie Kinder und andere Personen
während der Benutzung des Elektro-
werkzeugs fern. Bei Ablenkung können
Sie die Kontrolle über das Gerät verlieren.
2) Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerk-
zeuges muss in die Steckdose passen.
Der Stecker darf in keiner Weise verän-
dert werden. Verwenden Sie keine Adap-
terstecker gemeinsam mit schutzgeerde-
ten Elektrowerkzeugen. Unveränderte
Stecker und passende Steckdosen verrin-
gern das Risiko eines elektrischen Schla-
ges.
b) Vermeiden Sie Körperkontakt mit geer-
deten Oberflächen wie von Rohren, Hei-
zungen, Herden und Kühlschränken. Es
besteht ein erhöhtes Risiko durch elektri-
schen Schlag, wenn Ihr Körper geerdet
ist.
c) Halten Sie Elektrowerkzeuge von Regen
oder Nässe fern. Das Eindringen von Was-
ser in ein Elektrowerkzeug erhöht das Ri-
siko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht,
um das Elektrowerkzeug zu tragen, auf-
zuhängen oder um den Stecker aus der
Steckdose zu ziehen. Halten Sie das Ka-
bel fern von Hitze, Öl, scharfen Kanten
oder sich bewegenden Geräteteilen. Be-
schädigte oder verwickelte Kabel erhöhen
das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im
Freien arbeiten, verwenden Sie nur Ver-
längerungskabel, die auch für den Au-
ßenbereich geeignet sind. Die Anwen-
dung eines für den Außenbereich
geeigneten Verlängerungskabels verrin-
gert das Risiko eines elektrischen Schla-
ges.
f) Wenn der Betrieb des Elektrowerkzeu-
ges in feuchter Umgebung nicht ver-
meidbar ist, verwenden Sie einen Fehler-
stromschutzschalter. Der Einsatz eines
Fehlerstromschutzschalters vermindert
das Risiko eines elektrischen Schlages.
3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie dar-
auf, was Sie tun, und gehen Sie mit Ver-
nunft an die Arbeit mit einem Elektro-
werkzeug. Benutzen Sie kein
Elektrowerkzeug, wenn Sie müde sind
oder unter dem Einfluss von Drogen, Al-
kohol oder Medikamenten stehen. Ein
Moment der Unachtsamkeit beim Ge-
brauch des Elektrowerkzeuges kann zu
ernsthaften Verletzungen führen.
WARNUNG
OBJ_BUCH-870-003.book Page 5 Thursday, January 21, 2010 8:46 AM

6| Deutsch
2 609 004 467 | (21.1.10) Bosch Power Tools
b) Tragen Sie persönliche Schutzausrüs-
tung und immer eine Schutzbrille. Das
Tragen persönlicher Schutzausrüstung,
wie Staubmaske, rutschfeste Sicherheits-
schuhe, Schutzhelm oder Gehörschutz, je
nach Art und Einsatz des Elektrowerkzeu-
ges, verringert das Risiko von Verletzun-
gen.
c) Vermeiden Sie eine unbeabsichtigte In-
betriebnahme. Vergewissern Sie sich,
dass das Elektrowerkzeug ausgeschaltet
ist, bevor Sie es an die Stromversorgung
und/oder den Akku anschließen, es auf-
nehmen oder tragen. Wenn Sie beim Tra-
gen des Elektrowerkzeuges den Finger am
Schalter haben oder das Gerät einge-
schaltet an die Stromversorgung anschlie-
ßen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder
Schraubenschlüssel, bevor Sie das Elek-
trowerkzeug einschalten. Ein Werkzeug
oder Schlüssel, der sich in einem drehen-
den Geräteteil befindet, kann zu Verlet-
zungen führen.
e) Vermeiden Sie eine abnormale Körper-
haltung. Sorgen Sie für einen sicheren
Stand und halten Sie jederzeit das
Gleichgewicht. Dadurch können Sie das
Elektrowerkzeug in unerwarteten Situati-
onen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen
Sie keine weite Kleidung oder Schmuck.
Halten Sie Haare, Kleidung und Hand-
schuhe fern von sich bewegenden Tei-
len. Lockere Kleidung, Schmuck oder lan-
ge Haare können von sich bewegenden
Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangein-
richtungen montiert werden können,
vergewissern Sie sich, dass diese ange-
schlossen sind und richtig verwendet
werden. Verwendung einer Staubabsau-
gung kann Gefährdungen durch Staub ver-
ringern.
4) Verwendung und Behandlung des Elektro-
werkzeuges
a) Überlasten Sie das Gerät nicht. Verwen-
den Sie für Ihre Arbeit das dafür be-
stimmte Elektrowerkzeug. Mit dem pas-
senden Elektrowerkzeug arbeiten Sie
besser und sicherer im angegebenen Leis-
tungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, des-
sen Schalter defekt ist. Ein Elektrowerk-
zeug, das sich nicht mehr ein- oder aus-
schalten lässt, ist gefährlich und muss
repariert werden.
c) Ziehen Sie den Stecker aus der Steckdo-
se und/oder entfernen Sie den Akku, be-
vor Sie Geräteeinstellungen vornehmen,
Zubehörteile wechseln oder das Gerät
weglegen. Diese Vorsichtsmaßnahme ver-
hindert den unbeabsichtigten Start des
Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerk-
zeuge außerhalb der Reichweite von Kin-
dern auf. Lassen Sie Personen das Gerät
nicht benutzen, die mit diesem nicht ver-
traut sind oder diese Anweisungen nicht
gelesen haben. Elektrowerkzeuge sind
gefährlich, wenn sie von unerfahrenen
Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorg-
falt. Kontrollieren Sie, ob bewegliche
Teile einwandfrei funktionieren und
nicht klemmen, ob Teile gebrochen oder
so beschädigt sind, dass die Funktion
des Elektrowerkzeuges beeinträchtigt
ist. Lassen Sie beschädigte Teile vor dem
Einsatz des Gerätes reparieren. Viele Un-
fälle haben ihre Ursache in schlecht ge-
warteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und
sauber. Sorgfältig gepflegte Schneid-
werkzeuge mit scharfen Schneidkanten
verklemmen sich weniger und sind leich-
ter zu führen.
OBJ_BUCH-870-003.book Page 6 Thursday, January 21, 2010 8:46 AM

Deutsch | 7
Bosch Power Tools 2 609 004 467 | (21.1.10)
g) Verwenden Sie Elektrowerkzeug, Zube-
hör, Einsatzwerkzeuge usw. entspre-
chend diesen Anweisungen. Berücksich-
tigen Sie dabei die Arbeitsbedingungen
und die auszuführende Tätigkeit. Der Ge-
brauch von Elektrowerkzeugen für andere
als die vorgesehenen Anwendungen kann
zu gefährlichen Situationen führen.
5) Verwendung und Behandlung des Akku-
werkzeuges
a) Laden Sie die Akkus nur in Ladegeräten
auf, die vom Hersteller empfohlen wer-
den. Für ein Ladegerät, das für eine be-
stimmte Art von Akkus geeignet ist, be-
steht Brandgefahr, wenn es mit anderen
Akkus verwendet wird.
b) Verwenden Sie nur die dafür vorgesehe-
nen Akkus in den Elektrowerkzeugen.
Der Gebrauch von anderen Akkus kann zu
Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku
fern von Büroklammern, Münzen,
Schlüsseln, Nägeln, Schrauben oder an-
deren kleinen Metallgegenständen, die
eine Überbrückung der Kontakte verur-
sachen könnten. Ein Kurzschluss zwi-
schen den Akkukontakten kann Verbren-
nungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssig-
keit aus dem Akku austreten. Vermeiden
Sie den Kontakt damit. Bei zufälligem
Kontakt mit Wasser abspülen. Wenn die
Flüssigkeit in die Augen kommt, nehmen
Sie zusätzlich ärztliche Hilfe in An-
spruch. Austretende Akkuflüssigkeit kann
zu Hautreizungen oder Verbrennungen
führen.
6) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von
qualifiziertem Fachpersonal und nur mit
Original-Ersatzteilen reparieren. Damit
wird sichergestellt, dass die Sicherheit
des Elektrowerkzeuges erhalten bleibt.
Sicherheitshinweise für Bohrmaschinen
und Schrauber
fTragen Sie Gehörschutz beim Schlagboh-
ren. Die Einwirkung von Lärm kann Gehörver-
lust bewirken.
fBenutzen Sie mit dem Gerät gelieferte Zu-
satzhandgriffe. Der Verlust der Kontrolle
kann zu Verletzungen führen.
fHalten Sie das Gerät an den isolierten Griff-
flächen, wenn Sie Arbeiten ausführen, bei
denen das Einsatzwerkzeug oder die
Schraube verborgene Stromleitungen tref-
fen kann. Der Kontakt mit einer spannungs-
führenden Leitung kann auch metallene Ge-
räteteile unter Spannung setzen und zu
einem elektrischen Schlag führen.
fVerwenden Sie geeignete Suchgeräte, um
verborgene Versorgungsleitungen aufzu-
spüren, oder ziehen Sie die örtliche Versor-
gungsgesellschaft hinzu. Kontakt mit Elek-
troleitungen kann zu Feuer und elektrischem
Schlag führen. Beschädigung einer Gaslei-
tung kann zur Explosion führen. Eindringen in
eine Wasserleitung verursacht Sachbeschä-
digung.
fSchalten Sie das Elektrowerkzeug sofort
aus, wenn das Einsatzwerkzeug blockiert.
Seien Sie auf hohe Reaktionsmomente ge-
fasst, die einen Rückschlag verursachen.
Das Einsatzwerkzeug blockiert wenn:
— das Elektrowerkzeug überlastet wird oder
— es im zu bearbeitenden Werkstück verkan-
—tet.
fHalten Sie das Elektrowerkzeug gut fest.
Beim Festziehen und Lösen von Schrauben
können kurzfristig hohe Reaktionsmomente
auftreten.
fSichern Sie das Werkstück. Ein mit Spann-
vorrichtungen oder Schraubstock festgehal-
tenes Werkstück ist sicherer gehalten als mit
Ihrer Hand.
fHalten Sie Ihren Arbeitsplatz sauber. Mate-
rialmischungen sind besonders gefährlich.
Leichtmetallstaub kann brennen oder explo-
dieren.
OBJ_BUCH-870-003.book Page 7 Thursday, January 21, 2010 8:46 AM

8| Deutsch
2 609 004 467 | (21.1.10) Bosch Power Tools
fWarten Sie, bis das Elektrowerkzeug zum
Stillstand gekommen ist, bevor Sie es able-
gen. Das Einsatzwerkzeug kann sich verha-
ken und zum Verlust der Kontrolle über das
Elektrowerkzeug führen.
fÖffnen Sie den Akku nicht. Es besteht die
Gefahr eines Kurzschlusses.
Schützen Sie den Akku vor Hitze, z. B.
auch vor dauernder Sonneneinstrah-
lung, Feuer, Wasser und Feuchtigkeit.
Es besteht Explosionsgefahr.
fBei Beschädigung und unsachgemäßem Ge-
brauch des Akkus können Dämpfe austre-
ten. Führen Sie Frischluft zu und suchen Sie
bei Beschwerden einen Arzt auf. Die Dämp-
fe können die Atemwege reizen.
fVerwenden Sie den Akku nur in Verbindung
mit Ihrem Bosch Elektrowerkzeug. Nur so
wird der Akku vor gefährlicher Überlastung
geschützt.
fVerwenden Sie nur original Bosch-Akkus
mit der auf dem Typenschild Ihres Elektro-
werkzeugs angegebenen Spannung. Bei Ge-
brauch anderer Akkus, z.B. Nachahmungen,
aufgearbeiteter Akkus oder Fremdfabrikaten,
besteht die Gefahr von Verletzungen sowie
Sachschäden durch explodierende Akkus.
Funktionsbeschreibung
Lesen Sie alle Sicherheitshinweise
und Anweisungen. Versäumnisse
bei der Einhaltung der Sicherheits-
hinweise und Anweisungen können
elektrischen Schlag, Brand
und/oder schwere Verletzungen verursachen.
Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist bestimmt zum Eindre-
hen und Lösen von Schrauben sowie zum Boh-
ren in Holz, Metall, Keramik und Kunststoff und
zum Schlagbohren in Ziegel, Beton und Gestein.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Kompo-
nenten bezieht sich auf die Darstellung des Elek-
trowerkzeuges auf der Grafikseite.
1Schrauberbit*
2Schnellspannbohrfutter
3Einstellring Drehmomentvorwahl
4Gangwahlschalter
5Drehrichtungsanzeige Rechtslauf
6Drehrichtungsanzeige Linkslauf
7Akku*
8Lampe „Power Light“
9Akku-Ladezustandsanzeige
10 Drehrichtungsumschalter
11 Ein-/Ausschalter
12 Zusatzgriff (isolierte Grifffläche)
13 Handgriff (isolierte Grifffläche)
14 Akku-Entriegelungstaste
15 Tiefenanschlag
16 Taste für Tiefenanschlageinstellung
17 Flügelschraube für Zusatzgriffverstellung
18 Universalbithalter*
*Abgebildetes oder beschriebenes Zubehör gehört
nicht zum Standard-Lieferumfang. Das vollständige
Zubehör finden Sie in unserem Zubehörprogramm.
OBJ_BUCH-870-003.book Page 8 Thursday, January 21, 2010 8:46 AM

Deutsch | 9
Bosch Power Tools 2 609 004 467 | (21.1.10)
Technische Daten
Geräusch-/Vibrationsinformation
Messwerte für Geräusch ermittelt entsprechend
EN 60745.
Der A-bewertete Geräuschpegel des Elektro-
werkzeugs beträgt typischerweise: Schalldruck-
pegel 89 dB(A); Schallleistungspegel
100 dB(A). Unsicherheit K=3 dB.
Gehörschutz tragen!
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745:
Bohren in Metall: Schwingungsemissionswert
ah<2,5 m/s2, Unsicherheit K =1,5 m/s2,
Schlagbohren in Beton: Schwingungsemissions-
wert ah=18 m/s2, Unsicherheit K =1,5 m/s2,
Schrauben: Schwingungsemissionswert
ah<2,5 m/s2, Unsicherheit K =1,5 m/s2.
Der in diesen Anweisungen angegebene Schwin-
gungspegel ist entsprechend einem in EN 60745
genormten Messverfahren gemessen worden
und kann für den Vergleich von Elektrowerkzeu-
gen miteinander verwendet werden. Er eignet
sich auch für eine vorläufige Einschätzung der
Schwingungsbelastung.
Der angegebene Schwingungspegel repräsen-
tiert die hauptsächlichen Anwendungen des
Elektrowerkzeugs. Wenn allerdings das Elektro-
werkzeug für andere Anwendungen, mit abwei-
chenden Einsatzwerkzeugen oder ungenügen-
der Wartung eingesetzt wird, kann der
Schwingungspegel abweichen. Dies kann die
Schwingungsbelastung über den gesamten Ar-
beitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungs-
belastung sollten auch die Zeiten berücksichtigt
werden, in denen das Gerät abgeschaltet ist
oder zwar läuft, aber nicht tatsächlich im Ein-
satz ist. Dies kann die Schwingungsbelastung
über den gesamten Arbeitszeitraum deutlich re-
duzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen
zum Schutz des Bedieners vor der Wirkung von
Schwingungen fest wie zum Beispiel: Wartung
von Elektrowerkzeug und Einsatzwerkzeugen,
Warmhalten der Hände, Organisation der Ar-
beitsabläufe.
Akku-Schlagbohrschrauber PSB 14,4 LI-2 PSB 18 LI-2
Sachnummer 3 603 J58 4.. 3 603 J58 3..
Nennspannung V= 14,4 18
Leerlaufdrehzahl
–1.Gang
–2.Gang
min-1
min-1
0–350
0–1550
0 – 400
0 – 1650
max. Drehmoment harter/weicher Schraubfall nach
ISO 5393 Nm 40/23 48/30
max. Schrauben-Ø mm 8 8
max. Bohr-Ø
–Stahl
–Holz
– Mauerwerk
–Beton
mm
mm
mm
mm
13
30
14
10
13
35
15
10
Bohrfutterspannbereich mm 0 – 10 0–10
Gewicht entsprechend EPTA-Procedure 01/2003 kg 1,7 1,8
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzel-
ner Elektrowerkzeuge können variieren.
OBJ_BUCH-870-003.book Page 9 Thursday, January 21, 2010 8:46 AM

10 | Deutsch
2 609 004 467 | (21.1.10) Bosch Power Tools
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass
das unter „Technische Daten“ beschriebene
Produkt mit den folgenden Normen oder norma-
tiven Dokumenten übereinstimmt: EN 60745 ge-
mäß den Bestimmungen der Richtlinien
2004/108/EG, 2006/42/EG.
Technische Unterlagen bei:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
13.01.2010
Montage
Akku laden (siehe Bild A)
fBenutzen Sie nur die auf der Zubehörseite
aufgeführten Ladegeräte. Nur diese Ladege-
räte sind auf den bei Ihrem Elektrowerkzeug
verwendeten Li-Ionen-Akku abgestimmt.
Hinweis: Der Akku wird teilgeladen ausgeliefert.
Um die volle Leistung des Akkus zu gewährleis-
ten, laden Sie vor dem ersten Einsatz den Akku
vollständig im Ladegerät auf.
Der Li-Ionen-Akku kann jederzeit aufgeladen
werden, ohne die Lebensdauer zu verkürzen. Ei-
ne Unterbrechung des Ladevorganges schädigt
den Akku nicht.
Der Li-Ionen-Akku ist durch die „Electronic Cell
Protection (ECP)“ gegen Tiefentladung ge-
schützt. Bei entladenem Akku wird das Elektro-
werkzeug durch eine Schutzschaltung abge-
schaltet: Das Einsatzwerkzeug bewegt sich
nicht mehr.
Drücken Sie nach dem automa-
tischen Abschalten des Elek-
trowerkzeuges nicht weiter auf den Ein-/Aus-
schalter. Der Akku kann beschädigt werden.
Zur Entnahme des Akkus 7drücken Sie die Ent-
riegelungstaste 14 und ziehen den Akku nach
hinten aus dem Elektrowerkzeug. Wenden Sie
dabei keine Gewalt an.
Sie können den Akku 7zum Laden auch im Elek-
trowerkzeug eingesetzt lassen. Während des La-
dens kann das Elektrowerkzeug nicht einge-
schaltet werden. Drücken Sie den
Ein-/Ausschalter 11, um den Ladezustand des
Akkus abzurufen, siehe Abschnitt „Akku-Ladezu-
standsanzeige“.
Der Akku ist mit einer NTC-Temperaturüberwa-
chung ausgestattet, welche ein Aufladen nur im
Temperaturbereich zwischen 0 °C und 45 °C
zulässt. Dadurch wird eine hohe Akku-Lebens-
dauer erreicht.
Beachten Sie die Hinweise zur Entsorgung.
Zusatzgriff (siehe Bild B)
fVerwenden Sie Ihr Elektrowerkzeug nur mit
dem Zusatzgriff 12.
Sie können den Zusatzgriff 12 beliebig schwen-
ken, um eine sichere und ermüdungsarme Ar-
beitshaltung zu erreichen.
Drehen Sie die Flügelschraube für die Zusatz-
griffverstellung 17 entgegen dem Uhrzeigersinn
und schwenken Sie den Zusatzgriff 12 in die ge-
wünschte Position. Danach drehen Sie die Flü-
gelschraube 17 im Uhrzeigersinn wieder fest.
Bohrtiefe einstellen
Mit dem Tiefenanschlag 15 kann die gewünsch-
te Bohrtiefe Xfestgelegt werden.
Drücken Sie die Taste für die Tiefenanschlagein-
stellung 16 und setzen Sie den Tiefenanschlag in
den Zusatzgriff 12 ein.
Die Riffelung am Tiefenanschlag 15 muss nach
unten zeigen.
Ziehen Sie den Tiefenanschlag so weit heraus,
dass der Abstand zwischen der Spitze des Boh-
rers und der Spitze des Tiefenanschlags der ge-
wünschten Bohrtiefe Xentspricht.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
ACHTUNG
OBJ_BUCH-870-003.book Page 10 Thursday, January 21, 2010 8:46 AM

Deutsch | 11
Bosch Power Tools 2 609 004 467 | (21.1.10)
Werkzeugwechsel (siehe Bild C)
fBringen Sie vor allen Arbeiten am Elektro-
werkzeug (z.B. Wartung, Werkzeugwechsel
etc.) sowie bei dessen Transport und Auf-
bewahrung den Drehrichtungsumschalter
in Mittelstellung. Bei unbeabsichtigtem Be-
tätigen des Ein-/Ausschalters besteht Verlet-
zungsgefahr.
Bei nicht gedrücktem Ein-/Ausschalter 11 wird
die Bohrspindel arretiert. Dies ermöglicht ein
schnelles, bequemes und einfaches Wechseln
des Einsatzwerkzeuges im Bohrfutter.
Öffnen Sie das Schnellspannbohrfutter 2durch
Drehen in Drehrichtung n, bis das Werkzeug
eingesetzt werden kann. Setzen Sie das Werk-
zeug ein.
Drehen Sie die Hülse des Schnellspannbohrfut-
ters 2in Drehrichtung ovon Hand kräftig zu.
Das Bohrfutter wird dadurch automatisch ver-
riegelt.
Die Verriegelung löst sich wieder, wenn Sie zum
Entfernen des Werkzeuges die Hülse in Gegen-
richtung drehen.
Staub-/Späneabsaugung
fStäube von Materialien wie bleihaltigem An-
strich, einigen Holzarten, Mineralien und Me-
tall können gesundheitsschädlich sein. Be-
rühren oder Einatmen der Stäube können
allergische Reaktionen und/oder Atem-
wegserkrankungen des Benutzers oder in der
Nähe befindlicher Personen hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchen-
staub gelten als krebserzeugend, besonders
in Verbindung mit Zusatzstoffen zur Holzbe-
handlung (Chromat, Holzschutzmittel). As-
besthaltiges Material darf nur von Fachleuten
bearbeitet werden.
– Sorgen Sie für gute Belüftung des Arbeits-
platzes.
– Es wird empfohlen, eine Atemschutzmas-
ke mit Filterklasse P2 zu tragen.
Beachten Sie in Ihrem Land gültige Vorschrif-
ten für die zu bearbeitenden Materialien.
Betrieb
Inbetriebnahme
Akku einsetzen
fVerwenden Sie nur original Bosch Li-Ionen-
Akkus mit der auf dem Typenschild Ihres
Elektrowerkzeugs angegebenen Spannung.
Der Gebrauch von anderen Akkus kann zu
Verletzungen und Brandgefahr führen.
Stellen Sie den Drehrichtungsumschalter 10 auf
die Mitte, um ein unbeabsichtigtes Einschalten
zu verhindern. Setzen Sie den geladenen Akku 7
in den Griff ein, bis dieser spürbar einrastet und
bündig am Griff anliegt.
Drehrichtung einstellen (siehe Bilder D–E)
Mit dem Drehrichtungsumschalter 10 können
Sie die Drehrichtung des Elektrowerkzeuges än-
dern. Bei gedrücktem Ein-/Ausschalter 11 ist
dies jedoch nicht möglich.
Rechtslauf: Zum Bohren und Eindrehen von
Schrauben drücken Sie den Drehrichtungsum-
schalter 10 nach links bis zum Anschlag durch.
Die Drehrichtungsanzeige Rechtslauf 5
leuchtet bei betätigtem Ein-/Ausschalter
11 und laufendem Motor.
Linkslauf: Zum Lösen bzw. Herausdrehen von
Schrauben drücken Sie den Drehrichtungsum-
schalter 10 nach rechts bis zum Anschlag durch.
Die Drehrichtungsanzeige Linkslauf 6
leuchtet bei betätigtem Ein-/Ausschalter
11 und laufendem Motor.
Drehmoment vorwählen / Betriebsart
einstellen
Mit dem Einstellring Drehmomentvorwahl 3 kön-
nen Sie das benötigte Drehmoment in 10 Stufen
vorwählen. Bei richtiger Einstellung wird das
Einsatzwerkzeug gestoppt, sobald die Schraube
bündig in das Material eingedreht ist bzw. das
eingestellte Drehmoment erreicht ist.
Wählen Sie beim Herausdrehen von Schrauben
eventuell eine höhere Einstellung bzw. stellen
Sie auf das Symbol „Bohren“.
OBJ_BUCH-870-003.book Page 11 Thursday, January 21, 2010 8:46 AM

12 | Deutsch
2 609 004 467 | (21.1.10) Bosch Power Tools
Bohren
Drehen Sie den Einstellring 3auf das Symbol
„Bohren ohne Schlag“.
In Position „Bohren“ ist die Überrastkupplung
deaktiviert.
Schlagbohren
Stellen Sie den Einstellring 3auf das
Symbol „Schlagbohren“.
In Position „Schlagbohren“ ist die Überrast-
kupplung deaktiviert und stets die maximale
Leistung wirksam.
Mechanische Gangwahl
fBetätigen Sie den Gangwahlschalter 4 nur
bei Stillstand des Elektrowerkzeuges.
Mit dem Gangwahlschalter 4 können 2 Drehzahl-
bereiche vorgewählt werden.
Gang I:
Niedriger Drehzahlbereich; zum Schrauben oder
zum Arbeiten mit großem Bohrdurchmesser.
Gang II:
Hoher Drehzahlbereich; zum Arbeiten mit klei-
nem Bohrdurchmesser.
Lässt sich der Gangwahlschalter 4 nicht bis zum
Anschlag schwenken, drehen Sie die Antriebs-
spindel mit dem Bohrer etwas.
Ein-/Ausschalten
Drücken Sie zur Inbetriebnahme des Elektro-
werkzeuges den Ein-/Ausschalter 11 und halten
Sie ihn gedrückt.
Die Lampe 8leuchtet bei leicht oder vollständig
gedrücktem Ein-/Ausschalter 11 und ermöglicht
das Ausleuchten des Arbeitsbereiches bei un-
günstigen Lichtverhältnissen.
Um das Elektrowerkzeug auszuschalten, lassen
Sie den Ein-/Ausschalter 11 los.
Drehzahl einstellen
Sie können die Drehzahl des eingeschalteten
Elektrowerkzeugs stufenlos regulieren, je nach-
dem, wie weit Sie den Ein-/Ausschalter 11 ein-
drücken.
Leichter Druck auf den Ein-/Ausschalter 11 be-
wirkt eine niedrige Drehzahl. Mit zunehmenden
Druck erhöht sich die Drehzahl.
Vollautomatische Spindelarretierung
(Auto-Lock)
Bei nicht gedrücktem Ein-/Ausschalter 11 wird
die Bohrspindel und damit die Werkzeugaufnah-
me arretiert.
Dies ermöglicht das Eindrehen von Schrauben
auch bei entladenem Akku bzw. das Verwenden
des Elektrowerkzeuges als Schraubendreher.
Auslaufbremse
Beim Loslassen des Ein-/Ausschalters 11 wird
das Bohrfutter abgebremst und dadurch das
Nachlaufen des Einsatzwerkzeuges verhindert.
Lassen Sie beim Eindrehen von Schrauben den
Ein-/Ausschalter 11 erst dann los, wenn die
Schraube bündig in das Werkstück eingedreht
ist. Der Schraubenkopf dringt dann nicht in das
Werkstück ein.
Akku-Ladezustandsanzeige
Die Akku-Ladezustandsanzeige 9zeigt bei halb
oder vollständig gedrücktem Ein-/Ausschalter
11 für einige Sekunden den Ladezustand des Ak-
kus an und besteht aus 3 grünen LED.
Die 3 LED der Akku-Ladezustandsanzeige 9und
die Lampe 8blinken schnell, wenn die Tempera-
tur des Akkus außerhalb des Betriebstempera-
turbereiches von –30 bis +65°C ist.
Temperaturabhängiger Überlastschutz
Bei bestimmungsgemäßen Gebrauch kann das
Elektrowerkzeug nicht überlastet werden. Bei
zu starker Belastung oder Überschreitung der
zulässigen Akku-Temperatur von 65 °C schaltet
die Elektronik das Elektrowerkzeug ab, bis diese
wieder im optimalen Betriebstemperaturbe-
reich ist.
LED Kapazität
Dauerlicht 3 x Grün ≥76%
Dauerlicht 2 x Grün 51—75%
Dauerlicht 1 x Grün 26—50%
langsames Blinklicht 1 x Grün ≤25%
OBJ_BUCH-870-003.book Page 12 Thursday, January 21, 2010 8:46 AM

Deutsch | 13
Bosch Power Tools 2 609 004 467 | (21.1.10)
Die 3 LED der Akku-Ladezustandsanzeige 9und
die Lampe 8blinken schnell, wenn die Tempera-
tur des Akkus außerhalb des Betriebstempera-
turbereiches von –30 bis +65°C ist und/oder
der Überlastschutz angesprochen hat.
Tiefentladungsschutz
Der Li-Ionen-Akku ist durch die „Electronic Cell
Protection (ECP)“ gegen Tiefentladung ge-
schützt. Bei entladenem Akku wird das Elektro-
werkzeug durch eine Schutzschaltung abge-
schaltet: Das Einsatzwerkzeug bewegt sich
nicht mehr.
Arbeitshinweise
fSetzen Sie das Elektrowerkzeug nur ausge-
schaltet auf die Schraube auf. Sich drehen-
de Einsatzwerkzeuge können abrutschen.
Nach längerem Arbeiten mit kleiner Drehzahl
sollten Sie das Elektrowerkzeug zur Abkühlung
ca. 3 Minuten lang bei maximaler Drehzahl im
Leerlauf drehen lassen.
Verwenden Sie beim Bohren in Metall nur ein-
wandfreie, geschärfte HSS-Bohrer
(HSS=Hochleistungs-Schnellschnittstahl). Ent-
sprechende Qualität garantiert das Bosch-Zube-
hör-Programm.
Vor dem Eindrehen größerer, längerer Schrau-
ben in harte Werkstoffe sollten Sie mit dem
Kerndurchmesser des Gewindes auf etwa 2/3
der Schraubenlänge vorbohren.
Wartung und Service
Wartung und Reinigung
fBringen Sie vor allen Arbeiten am Elektro-
werkzeug (z.B. Wartung, Werkzeugwechsel
etc.) sowie bei dessen Transport und Auf-
bewahrung den Drehrichtungsumschalter
in Mittelstellung. Bei unbeabsichtigtem Be-
tätigen des Ein-/Ausschalters besteht Verlet-
zungsgefahr.
fHalten Sie das Elektrowerkzeug und die
Lüftungsschlitze sauber, um gut und sicher
zu arbeiten.
Ist der Akku nicht mehr funktionsfähig, wenden
Sie sich bitte an eine autorisierte Kundendienst-
stelle für Bosch-Elektrowerkzeuge.
Sollte das Elektrowerkzeug trotz sorgfältiger
Herstellungs- und Prüfverfahren einmal ausfal-
len, ist die Reparatur von einer autorisierten
Kundendienststelle für Bosch-Elektrowerkzeuge
ausführen zu lassen.
Geben Sie bei allen Rückfragen und Ersatzteil-
bestellungen bitte unbedingt die 10-stellige
Sachnummer laut Typenschild des Elektrowerk-
zeuges an.
Kundendienst und Kundenberatung
Der Kundendienst beantwortet Ihre Fragen zu
Reparatur und Wartung Ihres Produkts sowie zu
Ersatzteilen. Explosionszeichnungen und Infor-
mationen zu Ersatzteilen finden Sie auch unter:
www.bosch-pt.com
Das Bosch-Kundenberater-Team hilft Ihnen ger-
ne bei Fragen zu Kauf, Anwendung und Einstel-
lung von Produkten und Zubehören.
www.bosch-do-it.de, das Internetportal für
Heimwerker und Gartenfreunde.
www.dha.de, das komplette Service-Angebot
der Deutschen Heimwerker Akademie.
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Tel. Kundendienst: [phone]
Fax: [phone]
E-Mail: Servicezentrum.Elektrowerkzeuge@de.
bosch.com
Tel. Kundenberatung: [phone]
Fax: [phone]
E-Mail: [email protected]
OBJ_BUCH-870-003.book Page 13 Thursday, January 21, 2010 8:46 AM

14 | Deutsch
2 609 004 467 | (21.1.10) Bosch Power Tools
Österreich
Tel.: [phone]
Fax: [phone]
E-Mail:
[email protected]
Schweiz
Tel.: [phone]
Fax: [phone]
Luxemburg
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Transport
Versenden Sie Akkus nur, wenn das Gehäuse un-
beschädigt ist. Kleben Sie offene Kontakte ab
und verpacken Sie den Akku so, dass er sich
nicht in der Verpackung bewegt.
Beim Versand von Li-Ionen-Akkus kann eine
Kennzeichnungspflicht entstehen, bitte beach-
ten Sie dazu die nationalen Vorschriften.
Entsorgung
Elektrowerkzeuge, Zubehör und Verpackungen
sollen einer umweltgerechten Wiederverwer-
tung zugeführt werden.
Nur für EU-Länder:
Werfen Sie Elektrowerkzeuge
nicht in den Hausmüll!
Gemäß der Europäischen Richtli-
nie 2002/96/EG über Elektro- und
Elektronik-Altgeräte und ihrer Um-
setzung in nationales Recht müs-
sen nicht mehr gebrauchsfähige Elektrowerk-
zeuge getrennt gesammelt und einer
umweltgerechten Wiederverwertung zugeführt
werden.
Akkus/Batterien:
Werfen Sie Akkus/Batterien
nicht in den Hausmüll, ins
Feuer oder ins Wasser. Ak-
kus/Batterien sollen, wenn
möglich entladen, gesammelt,
recycelt oder auf umwelt-
freundliche Weise entsorgt werden.
Nur für EU-Länder:
Gemäß der Richtlinie 2006/66/EG müssen de-
fekte oder verbrauchte Akkus/Batterien recycelt
werden.
Nicht mehr gebrauchsfähige Akkus/Batterien
können direkt abgegeben werden bei:
Deutschland
Recyclingzentrum Elektrowerkzeuge
Osteroder Landstraße 3
37589 Kalefeld
Schweiz
Batrec AG
3752 Wimmis BE
Änderungen vorbehalten.
OBJ_BUCH-870-003.book Page 14 Thursday, January 21, 2010 8:46 AM

English | 15
Bosch Power Tools 2 609 004 467 | (21.1.10)
en
Safety Notes
General Power Tool Safety Warnings
Read all safety warnings and all
instructions. Failure to follow
the warnings and instructions may result in elec-
tric shock, fire and/or serious injury.
Save all warnings and instructions for future
reference.
The term “power tool” in the warnings refers to
your mains-operated (corded) power tool or
battery-operated (cordless) power tool.
1) Work area safety
a) Keep work area clean and well lit. Clut-
tered or dark areas invite accidents.
b) Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power
tools create sparks which may ignite the
dust or fumes.
c) Keep children and bystanders away
while operating a power tool. Distrac-
tions can cause you to lose control.
2) Electrical safety
a) Power tool plugs must match the outlet.
Never modify the plug in any way. Do not
use any adapter plugs with earthed
(grounded) power tools. Unmodified
plugs and matching outlets will reduce
risk of electric shock.
b) Avoid body contact with earthed or
grounded surfaces, such as pipes, radia-
tors, ranges and refrigerators. There is
an increased risk of electric shock if your
body is earthed or grounded.
c) Do not expose power tools to rain or wet
conditions. Water entering a power tool
will increase the risk of electric shock.
d) Do not abuse the cord. Never use the
cord for carrying, pulling or unplugging
the power tool. Keep cord away from
heat, oil, sharp edges and moving parts.
Damaged or entangled cords increase the
risk of electric shock.
e) When operating a power tool outdoors,
use an extension cord suitable for out-
door use. Use of a cord suitable for out-
door use reduces the risk of electric
shock.
f) If operating a power tool in a damp loca-
tion is unavoidable, use a residual cur-
rent device (RCD) protected supply. Use
of an RCD reduces the risk of electric
shock.
3) Personal safety
a) Stay alert, watch what you are doing and
use common sense when operating a
power tool. Do not use a power tool
while you are tired or under the influ-
ence of drugs, alcohol or medication. A
moment of inattention while operating
power tools may result in serious person-
al injury.
b) Use personal protective equipment. Al-
ways wear eye protection. Protective
equipment such as dust mask, non-skid
safety shoes, hard hat, or hearing protec-
tion used for appropriate conditions will
reduce personal injuries.
c) Prevent unintentional starting. Ensure
the switch is in the off-position before
connecting to power source and/or bat-
tery pack, picking up or carrying the
tool. Carrying power tools with your fin-
ger on the switch or energising power
tools that have the switch on invites acci-
dents.
d) Remove any adjusting key or wrench be-
fore turning the power tool on. A wrench
or a key left attached to a rotating part of
the power tool may result in personal inju-
ry.
e) Do not overreach. Keep proper footing
and balance at all times. This enables
better control of the power tool in unex-
pected situations.
f) Dress properly. Do not wear loose cloth-
ing or jewellery. Keep your hair, clothing
and gloves away from moving parts.
Loose clothes, jewellery or long hair can
be caught in moving parts.
WARNING
OBJ_BUCH-870-003.book Page 15 Thursday, January 21, 2010 8:46 AM

16 | English
2 609 004 467 | (21.1.10) Bosch Power Tools
g) If devices are provided for the connec-
tion of dust extraction and collection fa-
cilities, ensure these are connected and
properly used. Use of dust collection can
reduce dust-related hazards.
4) Power tool use and care
a) Do not force the power tool. Use the cor-
rect power tool for your application. The
correct power tool will do the job better
and safer at the rate for which it was de-
signed.
b) Do not use the power tool if the switch
does not turn it on and off. Any power
tool that cannot be controlled with the
switch is dangerous and must be re-
paired.
c) Disconnect the plug from the power
source and/or the battery pack from the
power tool before making any adjust-
ments, changing accessories, or storing
power tools. Such preventive safety
measures reduce the risk of starting the
power tool accidentally.
d) Store idle power tools out of the reach of
children and do not allow persons unfa-
miliar with the power tool or these in-
structions to operate the power tool.
Power tools are dangerous in the hands of
untrained users.
e) Maintain power tools. Check for mis-
alignment or binding of moving parts,
breakage of parts and any other condi-
tion that may affect the power tool’s op-
eration. If damaged, have the power tool
repaired before use. Many accidents are
caused by poorly maintained power tools.
f) Keep cutting tools sharp and clean. Prop-
erly maintained cutting tools with sharp
cutting edges are less likely to bind and
are easier to control.
g) Use the power tool, accessories and tool
bits etc. in accordance with these in-
structions, taking into account the work-
ing conditions and the work to be per-
formed. Use of the power tool for
operations different from those intended
could result in a hazardous situation.
5) Battery tool use and care
a) Recharge only with the charger specified
by the manufacturer. A charger that is
suitable for one type of battery pack may
create a risk of fire when used with anoth-
er battery pack.
b) Use power tools only with specifically
designated battery packs. Use of any oth-
er battery packs may create a risk of injury
and fire.
c) When battery pack is not in use, keep it
away from other metal objects, like pa-
per clips, coins, keys, nails, screws or
other small metal objects, that can make
a connection from one terminal to anoth-
er. Shorting the battery terminals togeth-
er may cause burns or a fire.
d) Under abusive conditions, liquid may be
ejected from the battery; avoid contact.
If contact accidentally occurs, flush with
water. If liquid contacts eyes, additional-
ly seek medical help. Liquid ejected from
the battery may cause irritation or burns.
6) Service
a) Have your power tool serviced by a qual-
ified repair person using only identical
replacement parts. This will ensure that
the safety of the power tool is maintained.
Safety Warnings for Drills and Screw-
driver
fWear ear protectors when impact drilling.
Exposure to noise can cause hearing loss.
fUse auxiliary handle(s), if supplied with the
tool. Loss of control can cause personal in-
jury.
fHold power tool by insulated gripping sur-
faces, when performing an operation where
the cutting accessory or fastener may con-
tact hidden wiring. Cutting accessory and
fasteners contacting a “live” wire may make
exposed metal parts of the power tool “live”
and could give the operator an electric
shock.
OBJ_BUCH-870-003.book Page 16 Thursday, January 21, 2010 8:46 AM

English | 17
Bosch Power Tools 2 609 004 467 | (21.1.10)
fUse appropriate detectors to determine if
utility lines are hidden in the work area or
call the local utility company for assistance.
Contact with electric lines can lead to fire
and electric shock. Damaging a gas line can
lead to explosion. Penetrating a water line
causes property damage or may cause an
electric shock.
fSwitch off the power tool immediately
when the tool insert jams. Be prepared for
high reaction torque that can cause kick-
back. The tool insert jams when:
— the power tool is subject to overload or
— it becomes wedged in the workpiece.
fHold the machine with a firm grip. High re-
action torque can briefly occur while driving
in and loosening screws.
fSecure the workpiece. A workpiece clamped
with clamping devices or in a vice is held
more secure than by hand.
fKeep your workplace clean. Blends of mate-
rials are particularly dangerous. Dust from
light alloys can burn or explode.
fAlways wait until the machine has come to
a complete stop before placing it down. The
tool insert can jam and lead to loss of control
over the power tool.
fDo not open the battery. Danger of short-
circuiting.
Protect the battery against heat, e. g.,
against continuous intense sunlight,
fire, water, and moisture. Danger of
explosion.
fIn case of damage and improper use of the
battery, vapours may be emitted. Provide
for fresh air and seek medical help in case
of complaints. The vapours can irritate the
respiratory system.
fUse the battery only in conjunction with
your Bosch power tool. This measure alone
protects the battery against dangerous over-
load.
fUse only original Bosch batteries with the
voltage listed on the nameplate of your pow-
er tool. When using other batteries, e. g. imi-
tations, reconditioned batteries or other
brands, there is danger of injury as well as
property damage through exploding batteries.
Functional Description
Read all safety warnings and all in-
structions. Failure to follow the
warnings and instructions may re-
sult in electric shock, fire and/or se-
rious injury.
Intended Use
The machine is intended for driving in and loos-
ening screws as well as for drilling in wood, met-
al, ceramic and plastic, and for impact drilling in
brick, concrete and stone.
Product Features
The numbering of the product features refers to
the illustration of the machine on the graphics
page.
1Screwdriver bit*
2Keyless chuck
3Torque preselection ring
4Gear selector
5Indicator for right rotation
6Indicator for left rotation
7Battery*
8“Power Light”
9Battery charge-control indicator
10 Rotational direction switch
11 On/Off switch
12 Auxiliary handle (insulated gripping surface)
13 Handle (insulated gripping surface)
14 Battery unlocking button
15 Depth stop
16 Button for depth stop adjustment
17 Wing bolt for adjustment of auxiliary handle
18 Universal bit holder*
*Accessories shown or described are not part of the
standard delivery scope of the product. A complete
overview of accessories can be found in our acces-
sories program.
OBJ_BUCH-870-003.book Page 17 Thursday, January 21, 2010 8:46 AM

18 | English
2 609 004 467 | (21.1.10) Bosch Power Tools
Technical Data
Noise/Vibration Information
Measured sound values determined according
to EN 60745.
Typically the A-weighted noise levels of the
product are: Sound pressure level 89 dB(A);
Sound power level 100 dB(A). Uncertainty
K=3 dB.
Wear hearing protection!
Vibration total values (triax vector sum) deter-
mined according to EN 60745:
Drilling into metal: Vibration emission value
ah<2.5 m/s2, Uncertainty K =1.5 m/s2,
Impact drilling into concrete: Vibration emission
value ah=18 m/s2, Uncertainty K =1.5 m/s2,
Screwdriving without impact: Vibration emis-
sion value ah<2.5 m/s2, Uncertainty
K=1.5m/s
2.
The vibration emission level given in this infor-
mation sheet has been measured in accordance
with a standardised test given in EN 60745 and
may be used to compare one tool with another.
It may be used for a preliminary assessment of
exposure.
The declared vibration emission level repre-
sents the main applications of the tool. However
if the tool is used for different applications, with
different accessories or poorly maintained, the
vibration emission may differ. This may signifi-
cantly increase the exposure level over the total
working period.
An estimation of the level of exposure to vibra-
tion should also take into account the times
when the tool is switched off or when it is run-
ning but not actually doing the job. This may sig-
nificantly reduce the exposure level over the to-
tal working period.
Identify additional safety measures to protect
the operator from the effects of vibration such
as: maintain the tool and the accessories, keep
the hands warm, organisation of work patterns.
Combination Cordless Drill PSB 14,4 LI-2 PSB 18 LI-2
Article number 3 603 J58 4.. 3 603 J58 3..
Rated voltage V= 14.4 18
No-load speed
– 1st gear
– 2nd gear
min-1
min-1
0–350
0–1550
0 – 400
0 – 1650
Max. torque for hard/soft screwdriving application
according to ISO 5393 Nm 40/23 48/30
Max. screw dia. mm 8 8
Max. drilling dia.
– Steel
– Wood
– Brickwork
–Concrete
mm
mm
mm
mm
13
30
14
10
13
35
15
10
Chuck clamping range mm 0 – 10 0–10
Weight according to EPTA-Procedure 01/2003 kg 1.7 1.8
Please observe the article number on the type plate of your machine. The trade names of the individual machines
may vary.
OBJ_BUCH-870-003.book Page 18 Thursday, January 21, 2010 8:46 AM

English | 19
Bosch Power Tools 2 609 004 467 | (21.1.10)
Declaration of Conformity
We declare under our sole responsibility that
the product described under “Technical Data” is
in conformity with the following standards or
standardization documents: EN 60745 accord-
ing to the provisions of the directives
2004/108/EC, 2006/42/EC.
Technical file at:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
13.01.2010
Assembly
Battery Charging (see figure A)
fUse only the battery chargers listed on the
accessories page. Only these battery charg-
ers are matched to the lithium ion battery of
your power tool.
Note: The battery is supplied partially charged.
To ensure full capacity of the battery, complete-
ly charge the battery in the battery charger be-
fore using your power tool for the first time.
The lithium ion battery can be charged at any
time without reducing its service life. Interrupt-
ing the charging procedure does not damage the
battery.
The lithium ion battery is protected against
deep discharging by the “Electronic Cell Protec-
tion (ECP)”. When the battery is empty, the ma-
chine is switched off by means of a protective
circuit: The inserted tool no longer rotates.
Do not continue to press the
On/Off switch after the ma-
chine has been automatically switched off. The
battery can be damaged.
To remove the battery 7, press the battery un-
locking button 14 and pull the battery out of the
power tool toward the rear. Do not exert any
force.
For charging, the battery 7can also remain in
the power tool. During the charging procedure,
the power tool cannot be switched on. Press the
On/Off switch 11 to check the charge condition
of the battery, see Section “Battery Charge-con-
trol Indication”.
The battery is equipped with a NTC temperature
control which allows charging only within a tem-
perature range of between 0 °C and 45 °C. A
long battery service life is achieved in this man-
ner.
Observe the notes for disposal.
Auxiliary Handle (see figure B)
fOperate your machine only with the auxilia-
ry handle 12.
The auxiliary handle 12 can be set to any posi-
tion for a secure and low-fatigue working pos-
ture.
Turn the wing bolt for adjustment of the auxilia-
ry handle 17 in anticlockwise direction and set
the auxiliary handle 12 to the required position.
Then tighten the wing bolt 17 again in clockwise
direction.
Adjusting the Drilling Depth
The required drilling depth Xcan be set with the
depth stop 15.
Press the button for the depth stop adjustment
16 and insert the depth stop into the auxiliary
handle 12.
The knurled surface of the depth stop 15 must
face downward.
Pull out the depth stop until the distance be-
tween the tip of the drill bit and the tip of the
depth stop correspond with the desired drilling
depth X.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
WARNING
OBJ_BUCH-870-003.book Page 19 Thursday, January 21, 2010 8:46 AM

20 | English
2 609 004 467 | (21.1.10) Bosch Power Tools
Changing the Tool (see figure C)
fBefore any work on the machine (e. g.,
maintenance, tool change, etc.) as well as
during transport and storage, set the rota-
tional direction switch to the centre posi-
tion. Unintentional actuation of the On/Off
switch can lead to injuries.
The drill spindle is locked when the On/Off
switch 11 is not pressed. This makes quick, con-
venient and easy changing of the tool in the drill
chuck possible.
Open the keyless chuck 2by turning in rotation
direction n, until the tool can be inserted. Insert
the tool.
Firmly tighten the collar of the keyless chuck 2
by hand in rotation direction o. This automati-
cally locks the drill chuck.
The locking is released again to remove the tool
when the collar is turned in the opposite direc-
tion.
Dust/Chip Extraction
fDusts from materials such as lead-containing
coatings, some wood types, minerals and
metal can be harmful to one’s health. Touch-
ing or breathing-in the dusts can cause aller-
gic reactions and/or lead to respiratory infec-
tions of the user or bystanders.
Certain dusts, such as oak or beech dust, are
considered as carcinogenic, especially in
connection with wood-treatment additives
(chromate, wood preservative). Materials
containing asbestos may only be worked by
specialists.
– Provide for good ventilation of the work-
ing place.
– It is recommended to wear a P2 filter-
class respirator.
Observe the relevant regulations in your
country for the materials to be worked.
Operation
Starting Operation
Inserting the Battery
fUse only original Bosch lithium ion batter-
ies with the voltage listed on the nameplate
of your power tool. Using other batteries can
lead to injuries and pose a fire hazard.
Set the rotational direction switch 10 to the cen-
tre position in order to avoid unintentional start-
ing. Insert the charged battery 7into the handle
so that it can be felt to engage and faces flush
against the handle.
Reversing the Rotational Direction
(see figures D–E)
The rotational direction switch 10 is used to re-
verse the rotational direction of the machine.
However, this is not possible with the On/Off
switch 11 actuated.
Right Rotation: For drilling and driving in
screws, push the rotational direction switch 10
left to the stop.
The indicator for right rotation 5lights up
when the On/Off switch 11 is actuated
and the motor is running.
Left Rotation: For loosening or unscrewing
screws, push the rotational direction switch 10
right to the stop.
The indicator for left rotation 6lights up
when the On/Off switch 11 is actuated
and the motor is running.
Setting the Torque / Setting the Operating
Mode
The required torque can be preselected in 10
steps with the torque preselection ring 3. With
the correct setting, the insert tool is stopped as
soon as the screw is screwed flush into the ma-
terial or when the set torque is reached.
Select a higher setting when driving out screws,
or set to the symbol “Drilling”.
OBJ_BUCH-870-003.book Page 20 Thursday, January 21, 2010 8:46 AM
