Bosch KSV36AW31G User manual

en Installation instructions
Free-standing appliance
fr Notice de montage
Appareil indépendant
a r ﺐﻴﻛﺮﺘﻟﺍ ﺕﺎﻤﻴﻠﻌﺗ
f a ژﺎﺘﻧﻮﻣ یﺎﻤﻨﻫﺍﺭ
ﺩﺮﻔﻨﳌﺍ ﺐﺼﻨﻠﻟ ﺯﺎﻬﺟ
ﺩﺭﺍﺪﻧﺎﺘﺳﺍ ﻩﺎﮕﺘﺳﺩ

en Table of Contents
Using the installation instructions ........ 3
Installation location ................................. 3
Installing appliances
next to each other ................................... 4
Changing over the door hinges ........... 4
Changing the door handle .................... 5
Fitting the wall spacer ............................ 5
Aligning the appliance ........................... 5
fr Table des matières
Utiliser la notice de montage ................ 6
Lieu d’installation .................................... 6
Installation côte à côte
des appareils ........................................... 7
Inversion du sens d’ouverture
de porte .................................................... 7
Changer la poignée de porte ............... 8
Monter les écarteurs muraux ................ 8
Ajuster l’appareil ..................................... 8

en
3
enTable of Contents enInstallation instructionsFree-standing appliance

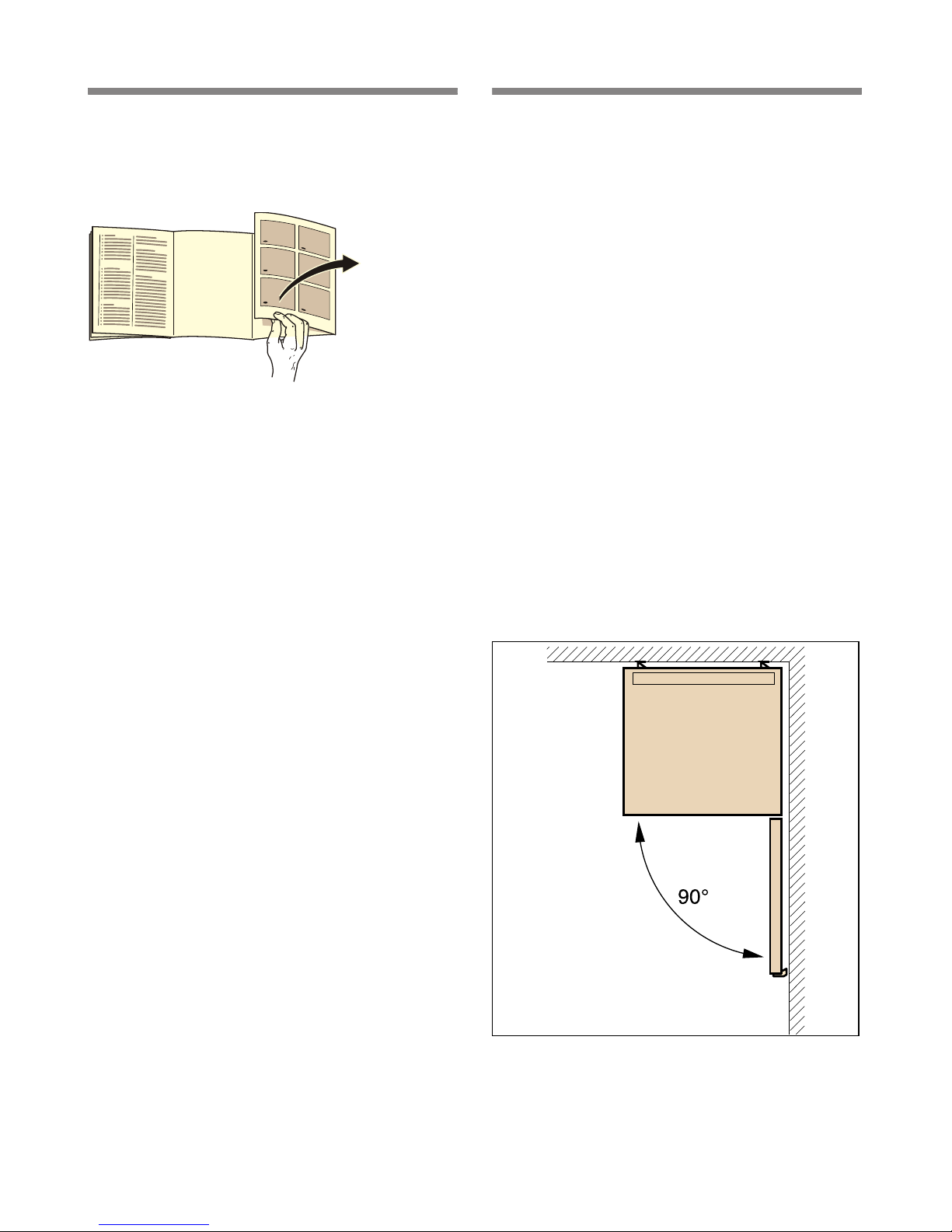

Using the installation
instructions
Please fold out the illustrated last page.
These installation instructions refer to
several models.
The diagrams may differ.
Installation location
A dry, well ventilated room is suitable as
an installation location. The installation
location should not be exposed to direct
sunlight and not placed near a heat
source, e.g. a cooker, radiator, etc.
If installation next to a heat source is
unavoidable, use a suitable insulating
plate or observe the following minimum
distances from the heat source:
■3 cm to electric or gas cookers.
■30 cm to an oil or coal-fired cooker.
The floor of the installation location must
not give way; if required, reinforce floor.
If the floor is uneven, compensate with
supports.

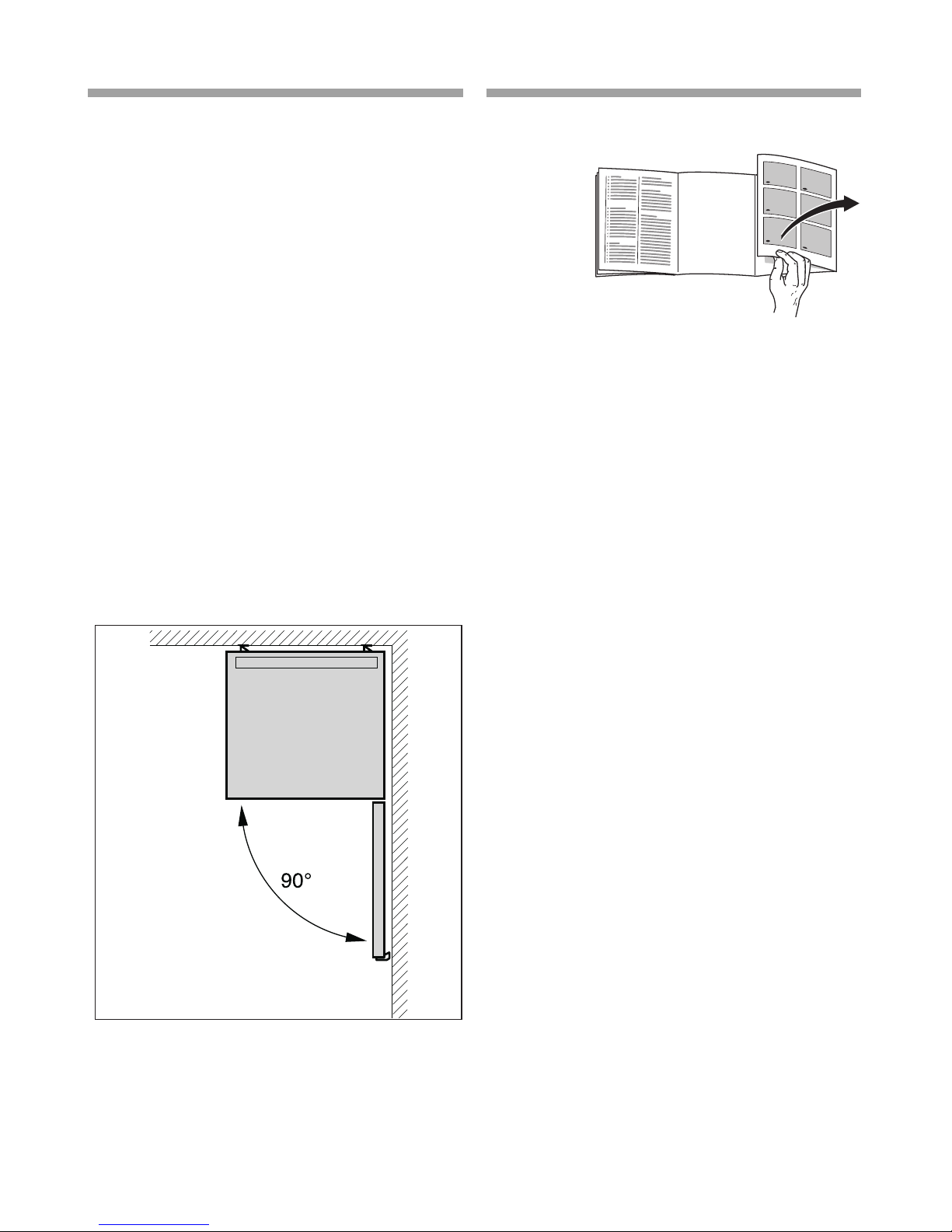

Distance from wall
When installing the appliance, ensure
that the door can be opened by 90°.

en
4
Installing appliances
next to each other
Fig. #
When installing two appliances, ensure
that the refrigerator is on the left and the
freezer is on the right.
The right side panel of the refrigerator
is heated slightly. This prevents
condensation from forming between the
appliances.
Attaching spacers
Fig. $
1. On the right side of the refrigerator
degrease the adhesive areas with
petroleum ether or spirit.
2. Stick spacers in all four corners at
a distance of 5 cm from the side
edges to ensure a minimum gap
between the appliances.
Note
You can purchase a connection set from
your dealer.
Changing over
the door hinges
(if required)
We recommend that you have the door
hinges changed over by our customer
service. You can find out the costs for
changing over the door hinges from your
appropriate customer service.
m Warning
While changing over the door hinges,
ensure that the appliance is not
connected to the power supply. Pull out
the mains plug beforehand. To prevent
damaging the back of the appliance,
place adequate padding underneath.
Carefully place the appliance on its back.
Change over the door hinges
in numerical sequence. Fig. !
Note
If the appliance is placed on its back,
ensure that the wall spacer is not fitted.

en
5
Changing the door
handle
(if required)
Fig. "A/B
Change the door handle in numerical
sequence.
Fitting the wall spacer
Fig. %
If available:
Fit wall spacers to obtain the indicated
energy absorption of the appliance.
A reduced wall gap will not restrict
the function of the appliance. The energy
absorption may then change slightly.

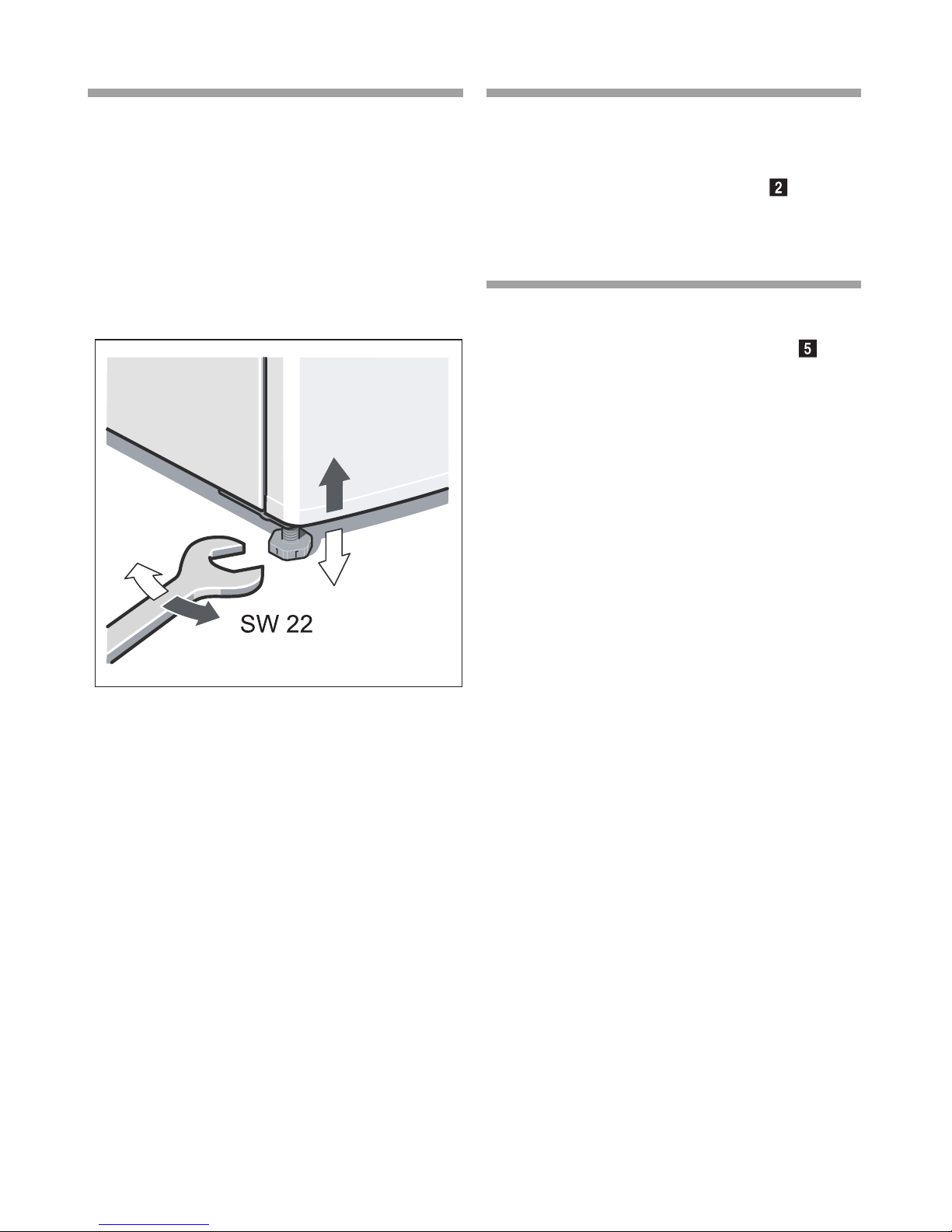

Aligning the appliance
Place the appliance in the designated
location and align. The appliance must
be level. If the floor is uneven, use
the front height-adjustable feet. Adjust
the height-adjustable feet with a wrench.
Note
The appliance must be upright. Please
align it with a spirit level.
SW 22

fr
6
frTable des matières frNotice de montageAppareil indépendant

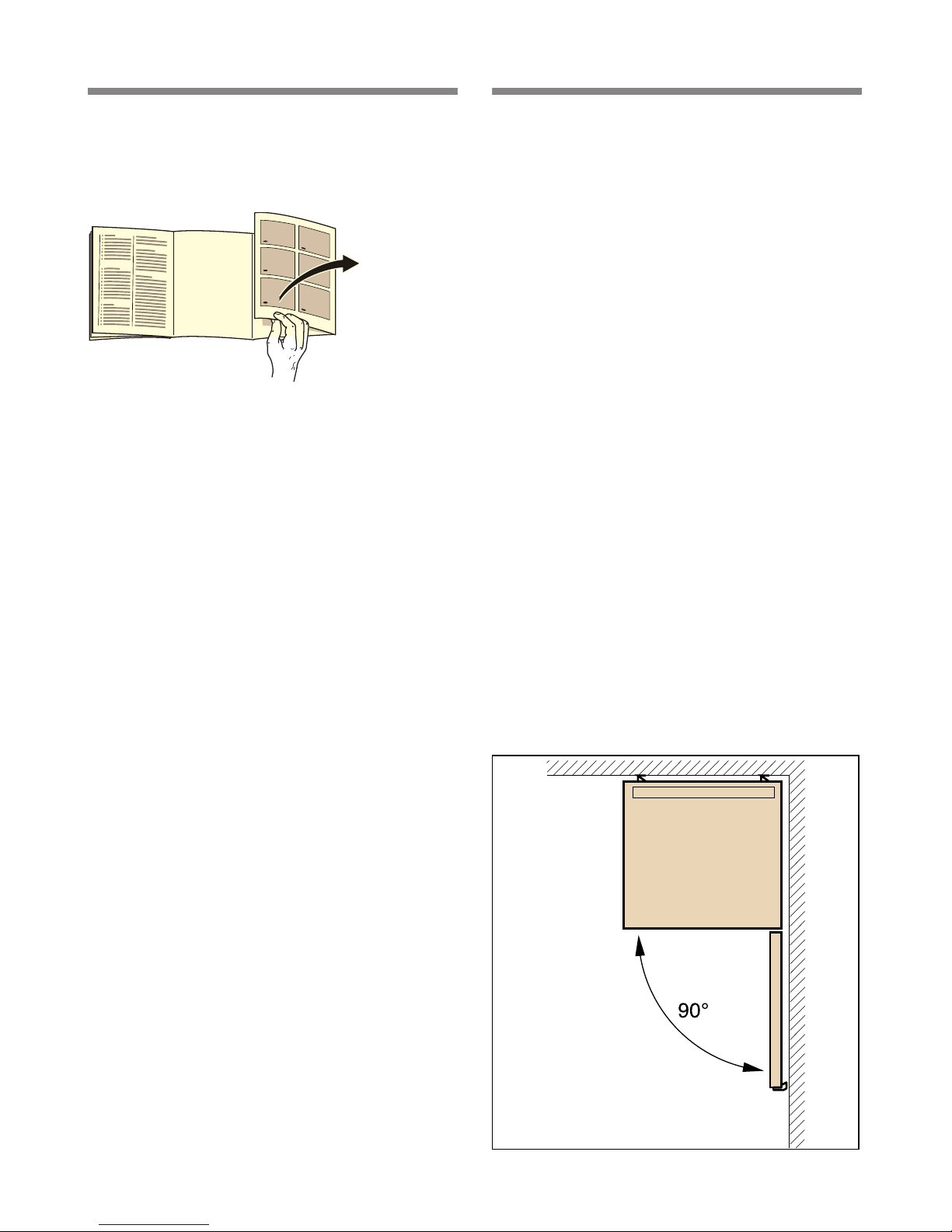

Utiliser la notice de
montage
Veuillez déplier la dernière page,
illustrée, de la notice. Cette notice
de montage vaut pour plusieurs
modèles.
Selon le modèle, l’appareil peut différer
du contenu des illustrations.
Lieu d’installation
Un local sec et aérable convient comme
lieu d’installation. Il faudrait que le lieu
d’installation ne soit pas directement
exposé aux rayons solaires et pas
à proximité d’une source de chaleur
(cuisinière, radiateur, etc.).
Si l’installation à côté d’une source
de chaleur est inévitable, veuillez utiliser
un panneau isolant approprié ou
respecter les écarts minimums suivants
par rapport à la source de chaleur :
■3 cm par rapport aux cuisinières
électriques ou à gaz.
■30 cm par rapport à un appareil
de chauffage au fuel ou au charbon.
Sur l’emplacement, le sol ne doit pas
s’affaisser. Renforcez-le le cas échéant.
Placez des garnitures sous l’appareil
pour compenser les inégalités du sol
éventuelles.

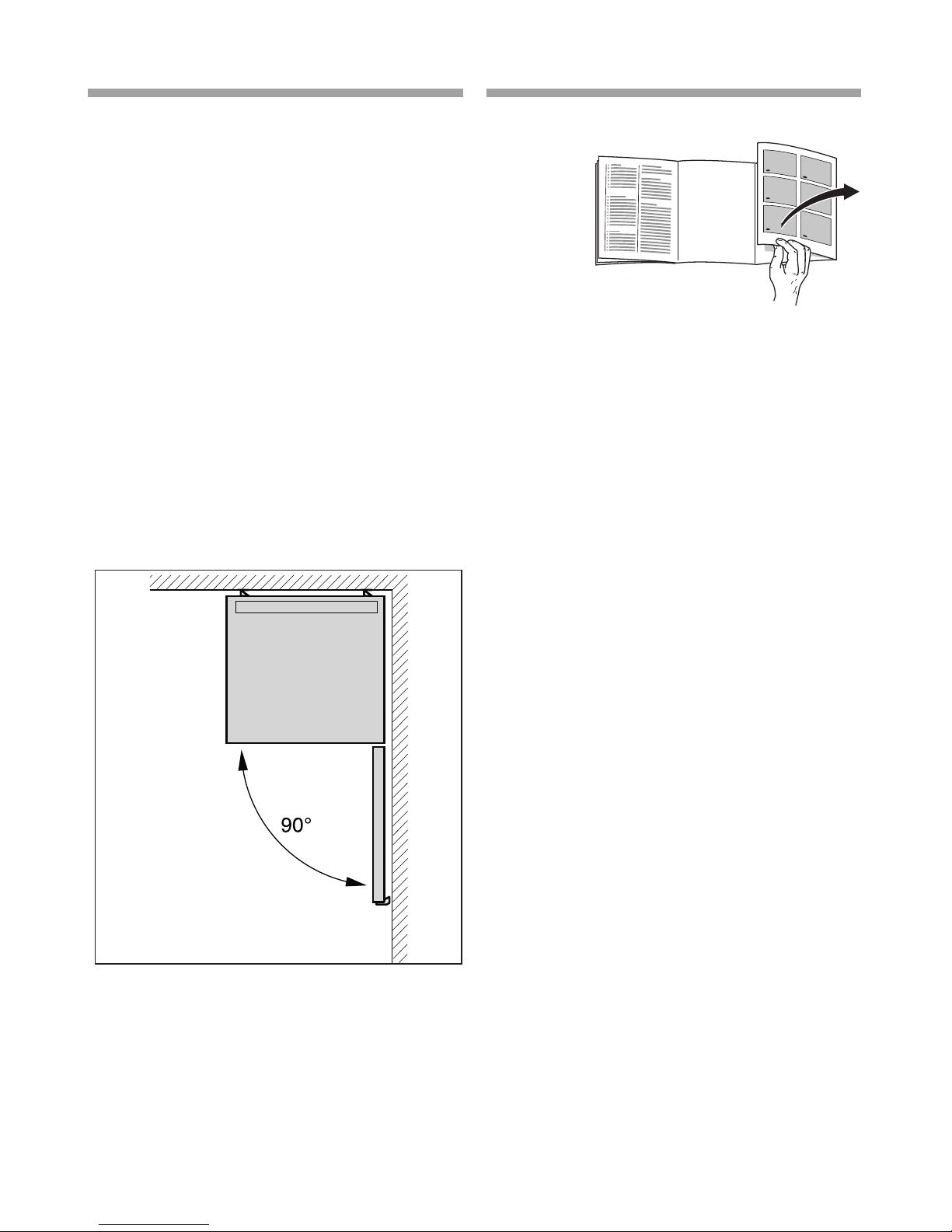

Écart mural
Implantez l’appareil de sorte à garantir
un angle d’ouverture de porte de 90°.

fr
7
Installation côte à côte
des appareils
Fig. #
Lorsque vous installez deux appareils,
placez le réfrigérateur à gauche
du congélateur.
Le réfrigérateur chauffe légèrement
sa paroi latérale droite. Ceci empêche
l’humidité dans l’air de se condenser
entre les appareils.
Montage de l’écarteur
Fig. $
1. Dégraissez les emplacements
de collage visibles sur le côté droit
du réfrigérateur en utilisant
de l’essence à détacher ou de
l’alcool.
2. Collez les écarteurs aux quatre coins,
chacun à 5 cm des arêtes latérales,
afin de garantir un écart minimum
entre les appareils.
Remarque
Vous pouvez vous procurer un kit de
jonction par le biais de votre revendeur.
Inversion du sens
d’ouverture de porte
(si nécessaire)
Nous recommandons de confier
l’inversion du sens d’ouverture de porte
à notre service après-vente. Pour
connaître le prix d’une inversion du sens
d’ouverture de porte, consultez votre
service après-vente compétent.
m Mise en garde
Pendant le changement du sens d’ouver-
ture de porte, l’appareil ne doit pas être
relié au secteur. Avant le changement,
débranchez la fiche mâle de la prise
de courant. Pour ne pas endommager
le dos de l’appareil, placez en dessous
suffisamment de matériau amortisseur.
Couchez prudemment l’appareil sur
le dos.
Inversez le sens d’ouverture de la porte
dans l’ordre des chiffres. Fig. !
Remarque
Si l’appareil va être couché sur le dos,
il ne faut pas monter l’écarteur mural
latéral.

fr
8
Changer la poignée
de porte
(si nécessaire)
Fig. "A/B
Changez la poignée de porte dans
l’ordre des chiffres.
Monter les écarteurs
muraux
Fig. %
Si présent :
Montez les écarteurs muraux pour par-
venir à la quantité mentionnée d’énergie
absorbée par l’appareil. Un écart moins
élevé par rapport au mur ne restreint pas
le fonctionnement de l’appareil. Dans
ce cas, l’énergie absorbée peut différer
légèrement.
Ajuster l’appareil
Amenez l’appareil sur l’emplacement
prévu puis ajustez-le pour qu’il se
retrouve bien d’aplomb. Veillez à ce que
l’appareil repose parfaitement d’aplomb
sur un sol plan. Si le sol présente des
inégalités, compensez-les à l’aide des
deux pieds à vis situés à l’avant
de l’appareil. Pour modifier le réglage
des pieds à vis, servez-vous d’une clé
à fourche.
Remarque
L’appareil doit reposer à la verticale.
Ajustez-le à l’aide d’un niveau à bulle.
SW 22
