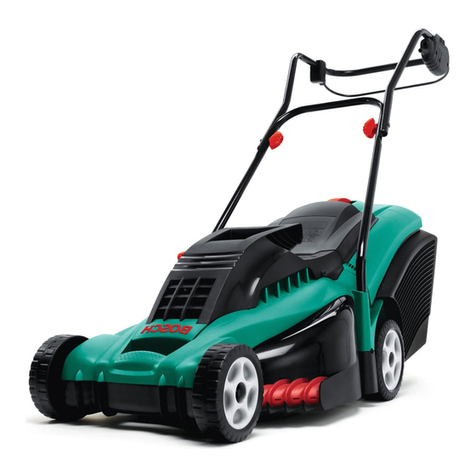

Bosch Rotak 36 LI User manual

Robert Bosch GmbH
Power Tools Division
70764 Leinfelden-Echterdingen
GERMANY
www.bosch-garden.com
F 016 L81 154 (2014.07) O / 324 EURO
Rotak
36 LI | 37 LI | 37 LI M | 36-37 LI R
42 LI | 43 LI | 43 LI M | 36-43 LI R
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke
gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης
tr Orijinal işletme talimatı
pl Instrukcja oryginalna
cs Původní návod k používání
sk Pôvodný návod na použitie
hu Eredeti használati utasítás
ru Оригинальное руководство по
эксплуатации
uk Оригінальна інструкція з
експлуатації
kk Пайдалану нұсқаулығының
түпнұсқасы
ro Instrucţiuni originale
bg Оригинална инструкция
mk Оригинално упатство за работа
sr Originalno uputstvo za rad
sl Izvirna navodila
hr Originalne upute za rad
et Algupärane kasutusjuhend
lv Instrukcijas oriģinālvalodā
lt Originali instrukcija
OBJ_DOKU-34669-004.fm Page 1 Wednesday, July 2, 2014 3:05 PM

2|
F 016 L81 154 | (2.7.14) Bosch Power Tools
Deutsch . . . . . . . . . . . . . . .. . . . . . . . . . . . . . .. . . . . . . . . . .Seite 3
English . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . .. . . . . . . . . . . Page 14
Français . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . .. . . . . . . . Page 24
Español . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . .. . . .Página 35
Português. . . . . . .. . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . .Página 46
Italiano . . . . . . . . .. . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . .Pagina 57
Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . .Pagina 69
Dansk .. . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . .. . . . . . . . Side 79
Svenska . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . .. . . . . Sida 89
Norsk . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . .. . . . . Side 98
Suomi. . . . . . . . . . . . .. . . . . . . . . . . . . . . .. . . . . . . . . . . . . . .Sivu 108
Ελληνικά. . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . .. . . . . . . Σελίδα 117
Türkçe . . . . . . . . . . . .. . . . . . . . . . . . . . . .. . . . . . . . . . . . . Sayfa 129
Polski . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . .. . . . . . .Strona 140
Česky . . . . . . . . . . . . .. . . . . . . . . . . . . . . .. . . . . . . . . . . . .Strana 151
Slovensky. . . . . . . . . . . . . .. . . . . . . . . . . . . . .. . . . . . . . . .Strana 161
Magyar . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . .. . . . .Oldal 172
Русский . . . . .. . . . . . . . . . . . . . . .. . . . . . . . . . . . . . .. Страница 184
Українська. . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . Сторінка 197
Қазақша. . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . .. . . . . . . . . .Бет 209
Română . . . . . . . . . . . . . . .. . . . . . . . . . . . . . .. . . . . . . . . .Pagina 222
Български . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . .Страница 233
Македонски . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . Страна 245
Srpski. . . . . . . . . . . . .. . . . . . . . . . . . . . . .. . . . . . . . . . . . .Strana 255
Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . .Stran 265
Hrvatski . . . . . . . . . . . . . . .. . . . . . . . . . . . . . .. . . . . . . . Stranica 275
Eesti . . . . . . . . . . . . . .. . . . . . . . . . . . . . . .. . . . . . . . . . .Lehekülg 285
Latviešu . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . Lappuse 295
Lietuviškai . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . .. . . . . Puslapis 306
OBJ_BUCH-1954-005.book Page 2 Wednesday, July 2, 2014 3:06 PM

Deutsch | 3
Bosch Power Tools F 016 L81 154 | (2.7.14)
Deutsch
Sicherheitshinweise
Achtung! Lesen Sie die nachfolgen-
den Anweisungen sorgfältig durch.
Machen Sie sich mit den Bedienele-
menten und dem ordnungsgemäßen
GebrauchdesGartengerätsvertraut.
Bewahren Sie die Betriebsanleitung
für eine spätere Verwendung bitte si-
cher auf.
Erläuterung der Symbole auf dem
Gartengerät
Allgemeiner Gefahrenhinweis.
Lesen Sie die Betriebsanlei-
tung.
Achten Sie darauf, dass in der
Nähe stehende Personen nicht
durch weggeschleuderte
Fremdkörper verletzt werden.
Warnung: Halten Sie einen si-
cheren Abstand zum Gartenge-
rät, wenn es arbeitet.
Vorsicht:BerührenSie nicht die
rotierendenMesser.DieMesser
sind scharf. Hüten Sie sich vor
dem Verlust von Zehen und Fin-
gern.
Schalten Sie das Gartengerät
aus und lösen Sie den Strom-
kreisunterbrecher bevor Sie
Wartungs- oder Reinigungsarbeiten
durchführen oder wenn Sie das Garten-
gerät auch nur für kurze Zeit unbeauf-
sichtigt lassen.
Nicht zutreffend.
Warten Sie, bis alle Teile des
Gartengerätsvollständigzur Ru-
he gekommen sind, bevor Sie
diese anfassen. Die Messer rotieren
nach dem Abschalten des Gartengeräts
noch weiter und können Verletzungen
verursachen.
Das Gartengerät nicht bei Re-
gen benutzen oder dem Regen
aussetzen.
Schützen Sie sich vor elektri-
schem Schlag.
Nicht zutreffend.
Verwenden Sie das Ladegerät
nur in trockenen Räumen.
Das Ladegerät ist mit einem Si-
cherheitstransformator ausge-
stattet.
Bedienung
 Niemals Kindern oder mit diesen An-
weisungen nicht vertrauten Perso-
nen erlauben das Gartengerät zu be-
nutzen. Nationale Vorschriften
beschränken möglicherweise das Al-
terdesBedieners.BewahrenSiedas
Gartengerät für Kinder unerreichbar
auf, wenn es nicht in Gebrauch ist.
 Dieses Gartengerät ist nicht dafür
bestimmt, von Personen (ein-
schließlich Kinder) mit einge-
schränkten physischen, sensori-
schen oder geistigen Fähigkeiten
oder mangelnder Erfahrung
und/oder mangelndem Wissen be-
nutzt zu werden, es sei denn, sie
werden durch eine für ihre Sicher-
heitzuständigePersonbeaufsichtigt
oder erhalten von ihr Anweisungen,
OBJ_BUCH-1954-005.book Page 3 Wednesday, July 2, 2014 3:06 PM

4| Deutsch
F 016 L81 154 | (2.7.14) Bosch Power Tools
wie das Gartengerät zu benutzen ist.
Kindersolltenbeaufsichtigtwerden,
um sicherzustellen, dass sie nicht
mit dem Gartengerät spielen.
 Mähen Sie niemals während sich
Personen, insbesondere Kinder
oder Haustiere, in unmittelbarer Nä-
he aufhalten.
 Der Bediener oder Nutzer ist für Un-
fälle oder Schäden an anderen Men-
schen oder deren Eigentum verant-
wortlich.
 Benutzen Sie das Gartengerät nicht
barfuß oder mit offenen Sandalen.
Tragen Sie stets festes Schuhwerk
und eine lange Hose.
 Inspizieren Sie die zu bearbeitende
Fläche sorgfältig und beseitigen Sie
Steine, Stöcke, Drähte, Knochen
und sonstige Fremdkörper.
 Prüfen Sie vor der Benutzung im-
mer, ob Messer, Messerschrauben
und Schneidbaugruppe abgenutzt
oder beschädigt sind. Tauschen Sie
abgenutzte oder beschädigte Mes-
ser sowie Messerschrauben immer
im ganzen Satz aus, um Unwucht zu
vermeiden.
 Mähen Sie nur bei Tageslicht oder
gutem künstlichem Licht.
 Bei schlechten Wetterbedingungen
insbesondere bei einem aufziehen-
dem Gewitter nicht mit dem Rasen-
mäher arbeiten.
 Betreiben Sie das Gartengerät nach
Möglichkeit nicht bei nassem Gras.
 Stets ruhig gehen, niemals schnell
laufen.
 Betreiben Sie das Gartengerät nie-
mals mit defekten Schutzvorrichtun-
gen, Abdeckungen oder ohne Si-
cherheitseinrichtungen, wie z. B.
Prallschutz und/oder Grasfangkorb.
 Tragen Sie Gehörschutz.
 DasArbeitenanBöschungenkann
gefährlich sein.
– Mähen Sie keine besonders stei-
len Abhänge.
– Achten Sie auf schrägen Flächen
oder auf nassem Gras stets auf si-
cheren Tritt.
– Mähen Sie auf schrägen Flächen
immer quer und niemals auf- und
abwärts.
– Gehen Sie beim Richtungswech-
sel an Abhängen äußerst vorsich-
tig vor.
 Gehen Sie beim Rückwärtsgehen
oder Ziehen des Gartengeräts äu-
ßerst vorsichtig vor.
 Schieben Sie das Gartengerät beim
Mähen immer vorwärts und ziehen
Sie dieses niemals zum Körper hin.
 Die Messer müssen stehen, wenn
Sie das Gartengerät für den Trans-
port kippen müssen, wenn Sie nicht
mit Gras bepflanzte Flächen über-
queren und wenn Sie das Gartenge-
rät zu und von dem zu mähenden Be-
reich transportieren.
 Kippen Sie das Gartengerät beim
Starten oder Anlassen des Motors
nicht, außer dies ist zum Starten in
hohem Gras erforderlich. In diesem
Fall, die vom Bediener abgewandte
Seite durch Niederdrücken des
Handgriffes nicht weiter als unbe-
dingt nötig anheben. Achten Sie dar-
auf, dass sich Ihre Hände am Griff
OBJ_BUCH-1954-005.book Page 4 Wednesday, July 2, 2014 3:06 PM

Deutsch | 5
Bosch Power Tools F 016 L81 154 | (2.7.14)
befinden, wenn Sie das Gartengerät
wieder ablassen.
 Schalten Sie das Gartengerät wie in
der Betriebsanleitung beschrieben
ein und achten Sie darauf, dass Ihre
Füße ausreichend weit von rotieren-
den Teilen entfernt sind.
 Bringen Sie Ihre Hände und Füße
nichtin die Näheoderunterrotieren-
de Teile.
 Halten Sie Abstand zur Auswurfzo-
ne, wenn Sie mit dem Gartengerät
arbeiten.
 Heben bzw. tragen Sie das Garten-
gerät niemals bei laufendem Motor.
 NehmenSiekeineVeränderungen
am Gartengerät vor. Unzulässige
Veränderungen können die Sicher-
heit Ihres Gartengerätes beeinträch-
tigenundzuverstärktenGeräuschen
und Vibrationen führen.
 Prüfen Sie regelmäßig das An-
schlusskabel und ein verwendetes
Verlängerungskabel. Schließen Sie
ein beschädigtes Kabel nicht an das
Stromnetz an oder berühren Sie es
nicht, bevor Sie es vom Stromnetz
getrennt haben. Bei einem beschä-
digten Kabel können spannungsfüh-
rende Teile berührt werden. Schüt-
zen Sie sich vor Gefahren durch
elektrischen Schlag.
Laubsammeln
Das Laubsammelmesser ist so geformt,
dass es Herbstlaub von ihrem Rasen
aufnehmen kann. Damit diese Funktion
ein optimales Ergebnis erzielt, ist fol-
gende einzuhalten:
– sammeln Sie Laub nur bei einer
Schnitthöheneinstellung von 70 mm
– sammeln Sie Laub nur auf Ihrem Ra-
sen
– inspizierenSievordemLaubsammeln
die Arbeitsfläche und halten Sie Men-
schen, Haustieren, Glasgegenstände
und Autos auf Abstand
Stromkreisunterbrecher lösen:
– immerwennSiesichvomGartengerät
entfernen,
– vor dem Beseitigen von Blockierun-
gen,
– wenn Sie das Gartengerät überprü-
fen, reinigen oder an ihm arbeiten,
– nach der Kollision mit einem Fremd-
körper. Überprüfen Sie das Gartenge-
rät sofort auf Beschädigungen und
lassen Sie es wenn notwendig in-
standsetzen,
– wenn das Gartengerät ungewöhnlich
zu vibrieren beginnt (sofort prüfen).
Wartung
 Tragen Sie immer Gartenhand-
schuhe, wenn Sie im Bereich der
scharfen Messer hantieren oder
arbeiten.
 Stellen Sie den Festsitz aller Mut-
tern, Bolzen und Schrauben sicher,
damit ein sicherer Arbeitszustand
des Gartengeräts gewährleistet ist.
 Überprüfen Sie regelmäßig den
Grasfangkorb auf Zustand und Ab-
nutzung.
 ÜberprüfenSiedas Gartengerät und
ersetzen Sie sicherheitshalber abge-
nutzte oder beschädigte Teile.
 Verwenden Sie ausschließlich für
das Gartengerät vorgesehene
Schneidmesser.
OBJ_BUCH-1954-005.book Page 5 Wednesday, July 2, 2014 3:06 PM

6| Deutsch
F 016 L81 154 | (2.7.14) Bosch Power Tools
 Stellen Sie sicher, dass auszuwech-
selnde Teile von Bosch stammen.
 Stellen Sie vor der Lagerung sicher,
dass das Gartengerät sauber und
frei von Rückständen ist. Wenn nö-
tig, mit einer weichen trockenen
Bürste reinigen.
Hinweise für den optimalen Umgang
mit dem Akku
 Stellen Sie sicher, dass das Gar-
tengerät ausgeschaltet ist, bevor
Sie den Akku einsetzen. Das Ein-
setzen eines Akkus in ein Gartenge-
rät, das eingeschaltet ist, kann zu
Unfällen führen.
 Halten Sie das Ladegerät von Re-
gen oder Nässe fern. Das Eindrin-
gen von Wasser in ein Ladegerät er-
höht das Risiko eines elektrischen
Schlages.
 Laden Sie die Akkus nur mit Lade-
geräten auf, die vom Hersteller
empfohlen werden. Durch ein La-
degerät, das für eine bestimmte Art
von Akkus geeignet ist, besteht
Brandgefahr, wenn es mit anderen
Akkus verwendet wird.
 LadenSiekeineFremd-Akkus. Das
Ladegerät ist nur zum Laden von
BoschLi-Ionen-Akkus mit deninden
Technischen Daten angegebenen
Spannungen geeignet. Ansonsten
besteht Brand- und Explosionsge-
fahr.
 Halten Sie das Ladegerät sauber.
Durch Verschmutzung besteht die
Gefahr eines elektrischen Schlages.
 Überprüfen Sie vor jeder Benut-
zung Ladegerät, Kabel und Ste-
cker. Benutzen Sie das Ladegerät
nicht, sofern Sie Schäden feststel-
len. Öffnen Sie das Ladegerät
nicht selbst und lassen Sie es nur
von qualifiziertem Fachpersonal
und nur mit Original-Ersatzteilen
reparieren. Beschädigte Ladegerä-
te, Kabel und Stecker erhöhen das
Risiko eines elektrischen Schlages.
 Betreiben Sie das Ladegerät nicht
aufleichtbrennbaremUntergrund
(z.B.Papier,Textilienetc.)bzw.in
brennbarerUmgebung. Wegen der
beim Laden auftretenden Erwär-
mung des Ladegerätes besteht
Brandgefahr.
 Verwenden Sie nur die für dieses
Gartengerät vorgesehenen Bosch
Akkus. Der Gebrauch anderer Ak-
kus kann zu Verletzungen und
Brandgefahr führen.
 HaltenSieden nichtbenutztenAk-
ku fern von Büroklammern, Mün-
zen, Schlüsseln, Nägeln, Schrau-
ben oder anderen kleinen
Metallgegenständen, die eine
Überbrückung der Kontakte ver-
ursachen könnten.
Ein Kurzschluss
zwischen den Akkukontakten kann
VerbrennungenoderFeuerzurFolge
haben.
 Bei falscher Anwendung kann
Flüssigkeit aus dem Akku austre-
ten. Vermeiden Sie den Kontakt
damit. Bei zufälligem Kontakt mit
Wasser abspülen. Wenn die Flüs-
sigkeit in die Augen kommt, neh-
men Sie zusätzlich ärztliche Hilfe
in Anspruch.
Austretende Akkuflüs-
sigkeit kann zu Hautreizungen oder
Verbrennungen führen.
OBJ_BUCH-1954-005.book Page 6 Wednesday, July 2, 2014 3:06 PM

Deutsch | 7
Bosch Power Tools F 016 L81 154 | (2.7.14)
 Öffnen Sie den Akku nicht. Es be-
steht die Gefahr eines Kurzschlus-
ses.
 Schützen Sie den Akku vor Hitze,
z. B. auch vor dauernder Sonnen-
einstrahlung, Feuer, Wasser und
Feuchtigkeit. Es besteht Explosi-
onsgefahr.
 SchließenSiedenAkkunichtkurz.
Es besteht Explosionsgefahr.
 Bei Beschädigung und unsachge-
mäßem Gebrauch des Akkus kön-
nenDämpfeaustreten.FührenSie
Frischluft zu und suchen Sie bei
Beschwerden einen Arzt auf. Die
Dämpfe können die Atemwege rei-
zen.
 Schützen Sie den Akku vor Feuchtig-
keit und Wasser.
 Lagern Sie den Akku nur im Tempe-
raturbereich von –20 °C bis 50 °C.
Lassen Sie den Akku z.B. im Som-
mer nicht im Auto liegen.
 Reinigen Sie gelegentlich die Lüf-
tungsschlitze des Akkus mit einem
weichen, sauberen und trockenen
Pinsel.
Symbole
DienachfolgendenSymbolesindfür dasLesenundVerstehen
der Betriebsanleitung von Bedeutung. Prägen Sie sichdie
Symbole und ihre Bedeutung ein. Die richtige Interpretation
der Symbole hilft Ihnen, das Gartengerät besser und sicherer
zu gebrauchen.
Bestimmungsgemäßer Gebrauch
Das Gartengerät ist dazu bestimmt, um im privaten Bereich
den Rasen zu mähen.
Technische Daten
Symbol Bedeutung
Bewegungsrichtung
Reaktionsrichtung
Tragen Sie Schutzhandschuhe
Gewicht
Einschalten
Ausschalten
Gestattete Handlung
Verbotene Handlung
Zubehör/Ersatzteile
Akku-Rasenmäher Rotak 36 LI/Rotak 37 LI
Rotak 37 LI M/Rotak 36-37
LI R
Rotak 42 LI/Rotak 43 LI
Rotak 43 LI M/Rotak 36-43
LI R
Sachnummer 3 600 HA4 4.. 3 600 HA4 5..
Messerbreite cm 37 43
Schnitthöhe mm 20–70 20 – 70
Volumen, Grasfangkorb l4050
Gewicht entsprechend EPTA-Procedure 01/2003 kg 13,7 14,4
Seriennummer siehe Typenschild am Gartengerät
*mit Ladegerät AL 3620 CV Professional
**mit Ladegerät AL 3640 CV Professional
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Gartengeräts. Die Handelsbezeichnungen einzelner Gartengeräte können variieren.
OBJ_BUCH-1954-005.book Page 7 Wednesday, July 2, 2014 3:06 PM

8| Deutsch
F 016 L81 154 | (2.7.14) Bosch Power Tools
Geräusch-/Vibrationsinformation
Akku Li-Ionen Li-Ionen
Sachnummer F 016 800 346 F 016 800 346
Nennspannung V= 36 36
Kapazität Ah 4 4
Ladezeit (Akku entladen)* min 140 140
Ladezeit (Akku entladen)** min 95 95
Anzahl der Akkuzellen 20 20
Ladegerät AL 3620 CV
Professional AL 3620 CV Professional
Sachnummer EU
UK
AU
SK
2 607 225 657
2 607 225 659
2 607 225 661
2 607 225 667
2 607 225 657
2 607 225 659
2 607 225 661
2 607 225 667
Ladestrom A2,02,0
Zulässiger Ladetemperaturbereich °C 0 – 45 0–45
Gewicht entsprechend EPTA-Procedure 01/2003 kg 0,6 0,6
Schutzklasse /II /II
Ladegerät AL 3640 CV
Professional AL 3640 CV Professional
Sachnummer EU
UK
AU
SK
2 607 225 099
2 607 225 101
2 607 225 103
2 607 225 111
2 607 225 099
2 607 225 101
2 607 225 103
2 607 225 111
Ladestrom A4,04,0
Zulässiger Ladetemperaturbereich °C 0 – 45 0–45
Gewicht entsprechend EPTA-Procedure 01/2003 kg 1,0 1,0
Schutzklasse /II /II
Geräuschemissionswerte ermittelt entsprechend EN 60335-2-77. 3 600 ... HA4 4.. HA4 5..
Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise:
Schalldruckpegel
Schallleistungspegel
Unsicherheit K
Gehörschutz tragen!
dB(A)
dB(A)
dB
75
89
=1,0
76
90
=1,0
Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend
EN 60335:
Schwingungsemissionswert ah
Unsicherheit K m/s2 m/s2<2,5
=1,5 <2,5 =1,5
Akku-Rasenmäher Rotak 36 LI/Rotak 37 LI
Rotak 37 LI M/Rotak 36-37
LI R
Rotak 42 LI/Rotak 43 LI
Rotak 43 LI M/Rotak 36-43
LI R
*mit Ladegerät AL 3620 CV Professional
**mit Ladegerät AL 3640 CV Professional
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Gartengeräts. Die Handelsbezeichnungen einzelner Gartengeräte können variieren.
OBJ_BUCH-1954-005.book Page 8 Wednesday, July 2, 2014 3:06 PM

Deutsch | 9
Bosch Power Tools F 016 L81 154 | (2.7.14)
Konformitätserklärung
Produktkategorie: 32
Benannte Stelle:
SRL, Sudbury, England, Nr. 1088
Technische Unterlagen (2006/42/EG, 2000/14/EG) bei:
Bosch Lawn and Garden Ltd., PT-LG/ENS23,
Stowmarket, Suffolk IP14 1EY, England
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
18.06.2014
Montage und Betrieb
Inbetriebnahme
Zu Ihrer Sicherheit
Achtung! Schalten Sie das Gartengerät aus, lösen Sie
den Stromkreisunterbrecher und entfernen Sie den
Akku bevor Sie Wartungs- oder Reinigungsarbeiten
durchführen. Gleiches gilt, wenn das Schalterkabel be-
schädigt, angeschnitten oder verwickelt ist.
NachdemdasGartengerät abgeschaltetwurde,drehen
sich die Messer noch einige Sekunden weiter.
Vorsicht – das rotierende Schneidmesser nicht berüh-
ren.
Akku laden
Benutzen Sie kein anderes Ladegerät. Das mitgelieferte
Ladegerät ist auf den in Ihr Gartengerät eingebauten Li-Io-
nen-Akku abgestimmt.
Beachten Sie die Netzspannung! Die Spannung der
Stromquelle muss mit den Angaben auf dem Typenschild
des Ladegerätes übereinstimmen. Mit 230 V gekennzeich-
nete Ladegeräte können auch an 220 V betrieben werden.
DerAkkuistmit einer Temperaturüberwachung ausgestattet,
welche Ladung nur im Temperaturbereich zwischen 0 °C und
45 °C zulässt. Dadurch wird eine hohe Akku-Lebensdauer er-
reicht.
Hinweis:Der Akku wird teilgeladen ausgeliefert. Um die volle
Leistung des Akkus zu gewährleisten, laden Sie vor dem ers-
ten Einsatz den Akku vollständig im Ladegerät auf.
Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne
die Lebensdauer zu verkürzen. Eine Unterbrechung des Lade-
vorganges schädigt den Akku nicht.
Der Li-Ionen-Akku ist durch die „Electronic Cell Protection
(ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku
wird das Gartengerät durch eine Schutzschaltung abgeschal-
tet: Das Schneidmesser bewegt sich nicht mehr.
Drücken Sie nach dem automatischen
Abschalten des Gartengerätes nicht
weiter auf den Ein-/Ausschalter. Der Akku kann beschädigt
werden.
Ladevorgang
Der Ladevorgang beginnt, sobald der Netzstecker des Lade-
gerätes in die Steckdose gesteckt und der Akku in den Lade-
schacht eingesteckt wird.
Durch das intelligente Ladeverfahren wird der Ladezustand
des Akkus automatisch erkannt und abhängig von Akkutem-
peratur und -spannung mit dem jeweils optimalen Ladestrom
geladen.
Dadurch wirdder Akku geschont und bleibt bei Aufbewah-
rung im Ladegerät immer vollständig aufgeladen.
3 600 ... HA4 4.. HA4 5..
Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene
Produkt allen einschlägigen Bestimmungen der Richtlinien 2011/65/EU, 2014/30/EU,
2006/42/EG, 2000/14/EG einschließlich ihrer Änderungen entspricht und mit folgenden
Normen übereinstimmt: EN 60335-1, EN 60335-2-77.
2000/14/EG: Garantierter Schallleistungspegel:
Bewertungsverfahren der Konformität gemäß Anhang VI. dB(A) 89 90
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
Handlungsziel Bild
Lieferumfang 1
Montage der Griffbügel 2
Grasfangkorb zusammensetzen
Grasfangkorb einsetzen/abnehmen
3
Akku laden 4
Akku einsetzen 5
Stromkreisunterbrecher einsetzen und in Park-
position stellen 6
Schnitthöhe einstellen 7
Einschalten 8
Arbeitshinweise 9
Ausschalten, Stromkreisunterbrecher lösen: 10
Akku entnehmen 11
Messerwartung 12
Zubehör auswählen 13
ACHTUNG
OBJ_BUCH-1954-005.book Page 9 Wednesday, July 2, 2014 3:06 PM

10 | Deutsch
F 016 L81 154 | (2.7.14) Bosch Power Tools
Schnellladevorgang
Der Schnellladevorgang wird durch Blinken der grünen LED-
Anzeige signalisiert.
Anzeigeelement am Akku: Während des Ladevorganges
leuchten die drei grünen LEDs nacheinander auf und erlö-
schen kurzzeitig. Der Akku ist vollständig geladen, wenn die
drei grünen LEDs dauerhaft leuchten. Etwa 5 Minuten nach-
dem der Akku vollständiggeladen wurde, erlöschen die drei
grünen LEDs wieder.
Hinweis: Der Schnellladevorgang ist nur möglich, wenn die
Temperatur des Akkus im zulässigen Ladetemperaturbereich
ist, siehe Abschnitt „Technische Daten“.
Akku geladen
Das Dauerlicht der grünen LED-Anzeige signalisiert, dass
der Akku vollständig aufgeladen ist.
Zusätzlich ertönt für die Zeitdauer von ca. 2 Sekunden ein Si-
gnalton, welcher die vollständige Aufladung des Akkus akus-
tisch signalisiert.
Der Akku kann anschließend zum sofortigen Gebrauch ent-
nommen werden.
Ohne eingesteckten Akku signalisiert das Dauerlicht dergrü-
nen LED-Anzeige , dass der Netzstecker in die Steckdose
eingesteckt ist und das Ladegerät betriebsbereit ist.
Akku-Temperatur unter 0 °C oder über 45 °C
DasDauerlichtderrotenLED-Anzeige signalisiert, dass die
TemperaturdesAkkusaußerhalbdesSchnellladetemperatur-
bereiches von 0 °C – 45 °C liegt. Sobald der zulässige Tem-
peraturbereich erreicht ist, schaltet das Ladegerät automa-
tisch auf Schnellladung um.
Liegt die Temperatur des Akkus außerhalb des zulässigen La-
detemperaturbereiches,leuchtetbeimEinsetzenindas Lade-
gerät die rote LED des Akkus.
Kein Ladevorgang möglich
Liegt eine andere Störung des Ladevorganges vor, so wird
dies durch Blinken der roten LED-Anzeige signalisiert.
Der Ladevorgang kann nicht gestartet werden und das Laden
des Akkus ist nicht möglich (siehe Abschnitt „Fehlersuche“).
Hinweise zum Laden
Bei kontinuierlichen bzw. mehrmals nacheinander folgenden
Ladezyklen ohne Unterbrechung kann sich das Ladegerät er-
wärmen. Dies ist jedoch unbedenklich und deutetnichtaufei-
nen technischen Defekt des Ladegerätes hin.
Eine wesentlich verkürzte Betriebszeit nach der Aufladung
zeigt an, dass der Akku verbraucht ist und ersetzt werden
muss.
Beachten Sie die Hinweise zur Entsorgung.
Akku-Kühlung (Active Air Cooling)
Die in das Ladegerät integrierte Lüftersteuerung überwacht
die Temperatur des eingesetzten Akkus. Liegt die Akkutem-
peratur über 30 °C, wird der Akku durch einen Ventilator auf
die optimale Ladetemperatur gekühlt. Der eingeschaltete
Ventilator erzeugt ein Lüftungsgeräusch.
Läuft der Ventilator nicht, liegt die Akkutemperatur im opti-
malen Ladetemperaturbereich oder der Ventilator ist defekt.
In diesem Fall verlängert sich die Ladezeit des Akkus.
Arbeitshinweise
Akku-Ladezustandsanzeige
Der Akku ist mit einer Ladezustandsanzeige ausgestattet,
die den Ladezustand des Akkus anzeigt. Die Ladezustandsan-
zeige besteht aus 3 grünen LED.
Betätigen Sie die Taste für die Ladezustandsanzeige , um die
Ladezustandsanzeige zu aktivieren. Nach ca. 5 Sekunden er-
lischt die Ladezustandsanzeige selbsttätig.
Der Ladezustand kann auch bei abgenommenem Akku ge-
prüft werden.
AL 3640 CV
Professional
AL 3620 CV
Professional
AL 3640 CV
Professional
AL 3620 CV
Professional
AL 3640 CV
Professional
AL 3620 CV
Professional
AL 3640 CV
Professional
AL 3620 CV
Professional
LED-Anzeige Akku-Kapazität
Dauerlicht 3 grüne LED ≥ 2/3
Dauerlicht 2 grüne LED ≥ 1/3
Dauerlicht 1 grüne LED ≤ 1/3
Blinklicht 1 grüne LED Reserve
OBJ_BUCH-1954-005.book Page 10 Wednesday, July 2, 2014 3:06 PM

Deutsch | 11
Bosch Power Tools F 016 L81 154 | (2.7.14)
Leuchtet nach Betätigung der Taste keine LED, ist der Akku
defekt und muss ausgetauscht werden.
AusSicherheitsgründenkanndieAbfragedesLadezustandes
nur beim stillstehenden Gartengerät erfolgen.
Während des Ladevorganges leuchten die drei grünen LEDs
nacheinander auf und erlöschen kurzzeitig. Der Akku ist voll-
ständig geladen, wenn die drei grünen LEDs dauerhaft leuch-
ten. Etwa 5 Minuten nachdem der Akku vollständig geladen
wurde, erlöschen die drei grünen LEDs wieder.
Anzeige für Temperaturüberwachung
Die rote LED der Anzeige für die Temperaturüberwachung si-
gnalisiert, dass der Akku oder die Elektronik des Gartengerä-
tes (bei eingesetztem Akku) nicht im optimalen Temperatur-
bereich ist. In diesem Fall arbeitet das Gartengerät nicht oder
nicht mit voller Leistung.
Temperaturüberwachung des Akkus
Die rote LED blinkt beim Drücken der Taste oder des
Ein-/Ausschalters (bei eingesetztem Akku): Der Akku ist au-
ßerhalb des zulässigen Betriebstemperaturbereiches.
Bei einer Temperatur über 70 °C schaltet der Akku ab, bis er
wieder im zulässigen Betriebstemperaturbereich ist.
Temperaturüberwachung der Elektronik des Gar-
tengerätes
Die rote LED leuchtet beim Drücken des Ein-/Ausschalters
dauerhaft: Die Temperatur der Elektronik des Gartengerätes
beträgt weniger als 5 °C oder mehr als 75 °C.
Bei einer Temperatur über 90 °C schaltet die Elektronik des
Gartengerätes ab, bis diese wieder im zulässigen Betriebs-
temperaturbereich ist.
Schnittleistung (Akku-Laufzeit)
Die Schnittleistung (Akku-Laufzeit) ist abhängig von den Ei-
genschaften des Rasens z. B. Grasdichte, Feuchtigkeit, Gras-
länge sowie der Schnitthöhe.
HäufigesEin-undAusschalten desGartengerätswährenddes
Mähvorgangs reduziert ebenfalls die Schnittleistung (Akku-
Laufzeit).
Zur Optimierung der Schnittleistung (Akku-Laufzeit) wird
empfohlen, öfters zu mähen, die Schnitthöhe zu vergrößern
und in angemessenem Tempo zu gehen.
Das unten aufgeführte Beispiel zeigt den Zusammenhang zwi-
schen Schnitthöhe und Schnittleistung in Bezug auf beide Ak-
kus.
Umdie Laufzeit zu verlängern kann einzusätzlicher Akku oder
ein Akku mit größerer Kapazität (Ah) über eine autorisierte
Kundendienststelle für Bosch Gartengeräte erworben wer-
den.
Fehlersuche
Schnittbedingungen
Sehr dünnes, trockenes Gras Dünnes, trockenes Gras
Schnittleistung
bis zu 450 m2bis zu 225 m2
6cm
4cm
8cm
4cm
STOP
Symptome Mögliche Ursache Abhilfe
Gartengerät läuft nicht Verstopfung möglich Stromkreisunterbrecher lösen:
Unterseite des Gartengeräts prüfen und ggf. frei machen
(tragen Sie immer Gartenhandschuhe)
Akku nicht voll geladen Akku laden
Akku nicht (richtig) eingesteckt Akku einsetzen
Gras zu lang Größere Schnitthöhe einstellen und Gartengerät kippen,
um die Anfangsbelastung zu reduzieren
Motorschutz hat angesprochen Motor abkühlen lassen und größere Schnitthöhe einstellen
Akku zu kalt/zu heiß Akku erwärmen/abkühlen lassen
Stromkreisunterbrecher nicht rich-
tig/nicht vollständig eingesetzt Richtig einsetzen
Der Motor startet nach Betätigen des Ein-/
Ausschaltersmit einer geringenZeitverzö-
gerung
Ein-/Ausschalterfürca.1–3s gedrückt halten, um den
Motor zu starten
OBJ_BUCH-1954-005.book Page 11 Wednesday, July 2, 2014 3:06 PM

12 | Deutsch
F 016 L81 154 | (2.7.14) Bosch Power Tools
Wartung und Service
Akku-Pflege
Achtung! Schalten Sie das Gartengerät aus, lösen Sie
den Stromkreisunterbrecher und entfernen Sie den
Akku sowie den Grasfangkorb bevor Sie Wartungs-
oder Reinigungsarbeiten durchführen.
Tragen Sie immer Gartenhandschuhe, wenn Sie im Be-
reich der scharfen Messer hantieren oder arbeiten.
Um eine optimale Nutzung des Akkus zu gewährleisten, be-
achten Sie folgende Hinweise und Maßnahmen:
– Schützen Sie den Akku vor Feuchtigkeit und Wasser.
– Lagern Sie den Akku nur im Temperaturbereich von
–20 °C bis 50 °C. Lassen Sie den Akku z.B. im Sommer
nicht im Auto liegen.
– LassenSie denAkkubeidirekterSonnenbestrahlungnicht
im Gartengerät.
Motor startet und
stoppt anschließend
wieder
Akku nicht voll geladen Akku laden
Stromkreisunterbrecher nicht rich-
tig/nicht vollständig eingesetzt Richtig einsetzen
Akku nicht (richtig) eingesteckt Akku einsetzen
Akku zu kalt/zu heiß Akku erwärmen/abkühlen lassen
Größere Schnitthöhe einstellen
Gartengerät läuft mit
Unterbrechungen Interne Verkabelung des Gartengerätes defekt Kundendienst aufsuchen
Motorschutz hat angesprochen Motor abkühlen lassen und größere Schnitthöhe einstellen
Gartengerät hinter-
lässt unregelmäßiges
Schnittbild
und/oder
Motor arbeitet schwer
Schnitthöhe zu niedrig Größere Schnitthöhe einstellen
Messer stumpf Messer wechseln
Verstopfung möglich Unterseite des Gartengeräts prüfen und ggf. frei machen
(tragen Sie immer Gartenhandschuhe)
Messer falsch herum montiert Messer richtig herum montieren
Schnittleistung (Akku-
Laufzeit) nicht ausrei-
chend
Schnitthöhe zu niedrig Größere Schnitthöhe einstellen und langsamer gehen
Gras zu hoch Größere Schnitthöhe einstellen und langsamer gehen
Gras zu nass oder feucht Warten bis das Gras trocken ist und langsamer gehen
Gras zu dicht Größere Schnitthöhe einstellen, langsamer gehen und öf-
ters mähen
Ein zusätzlicher Akku kann über eine auto-
risierte Kundendienststelle für Bosch Gar-
tengeräte erworben werden
Kundendienst aufsuchen
Nach Einschalten des
Gartengeräts dreht
sich das Schneidmes-
ser nicht
Messer durch Gras behindert Gartengerät ausschalten
Verstopfung entfernen (tragen Sie immer Gartenhandschu-
he)
Messermutter/-schraube locker Messermutter/-schraube festziehen (17 Nm)
Starke Vibratio-
nen/Geräusche Messermutter/-schraube locker Messermutter/-schraube festziehen (17 Nm)
Messer beschädigt Messer wechseln
Kein Ladevorgang
möglich Akkukontakte verschmutzt Akkukontakte reinigen; z.B. durch mehrfaches Ein- und Ausstecken des Akkus, ggf. Akku ersetzen
Akku defekt, da eine Leistungsunterbre-
chung innerhalb des Akkus (Einzelzellen)
vorliegt
Akku ersetzen
Die LED-Anzeigen
leuchten nach dem
Einstecken des Netz-
steckers in die Steck-
dose nicht auf
Netzsteckerdes Ladegerätes nicht (rich-
tig) eingesteckt Netzstecker (vollständig) in die Steckdose einstecken
Steckdose, Netzkabel oder Ladegerät de-
fekt Die Netzspannung prüfen und das Ladegerät ggf. von einer autorisierten Kundendienststelle für Bosch-Elektrowerk-
zeuge überprüfen lassen
Symptome Mögliche Ursache Abhilfe
OBJ_BUCH-1954-005.book Page 12 Wednesday, July 2, 2014 3:06 PM

Deutsch | 13
Bosch Power Tools F 016 L81 154 | (2.7.14)
– Die optimale Temperatur zur Aufbewahrung des Akkus be-
trägt 5 °C.
– Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus
mit einem weichen, sauberen und trockenen Pinsel.
Eine wesentlich verkürzte Betriebszeit nach der Aufladung
zeigt an, dass der Akku verbraucht ist und ersetzt werden
muss.
Kundendienst und Anwendungsberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und
Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-
zeichnungen und Informationen zu Ersatzteilen finden Sie
auch unter:
www.bosch-garden.com
Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen
zu Kauf, Anwendung und Einstellung von Produkten und Zu-
behören.
www.bosch-do-it.de,dasInternetportalfür Heimwerkerund
Gartenfreunde.
www.1-2-do.com
In der Heimwerker-Community 1-2-do.com können Sie
Produkttester werden, Ideen sammeln oder sich mit anderen
Heimwerkern austauschen.
www.dha.de,daskompletteService-AngebotderDeutschen
Heimwerker Akademie.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen
bitte unbedingt die 10-stellige Sachnummer laut Typenschild
des Gartengerätes an.
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Unter www.bosch-pt.com können Sie online Ersatzteile be-
stellen oder Reparaturen anmelden.
Kundendienst: Tel.: [phone]
Fax: [phone]
E-Mail: Servicezentrum.Ele[email protected]
Anwendungsberatung: Tel.: [phone]
Fax: [phone]
E-Mail: Anwendungsbe[email protected]ch.com
Österreich
Unter www.bosch-pt.at können Sie online Ersatzteile bestel-
len.
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
Schweiz
Unter www.bosch-pt.com/ch/de können Sie online Ersatz-
teile bestellen.
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]h.com
Luxemburg
Tel.: [phone]
Fax: [phone]
E-Mail: outillage.gere[email protected]osch.com
Transport
Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderun-
gen des Gefahrgutrechts. Die Akkus können durch den Benut-
zer ohne weitere Auflagen auf der Straße transportiert wer-
den.
Beim Versand durch Dritte (z.B.: Lufttransport oder Spediti-
on) sind besondere Anforderungen an Verpackung und Kenn-
zeichnung zu beachten. Hier muss bei der Vorbereitung des
Versandstückes ein Gefahrgut-Experte hinzugezogen wer-
den.
Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt
ist. Kleben Sie offene Kontakte ab und verpacken Sie den Ak-
ku so, dass er sich nicht in der Verpackung bewegt.
Bitte beachten Sie auch eventuelle weiterführende nationale
Vorschriften.
Entsorgung
Werfen Sie Gartengeräte, Ladegeräte und Akkus/Batterien
nicht in den Hausmüll!
Nur für EU-Länder:
Gemäß der europäischen Richtlinie
2012/19/EU müssen nicht mehr gebrauchsfä-
hige Elektro- und Elektronikgeräte und gemäß
der europäischen Richtlinie 2006/66/EG müs-
sen defekte oder verbrauchte Akkus/Batterien
getrennt gesammelt und einer umweltgerechten Wiederver-
wendung zugeführt werden.
Nicht mehr gebrauchsfähige Akkus/Batterien können direkt
abgegeben werden bei:
Deutschland
Recyclingzentrum Elektrowerkzeuge
Osteroder Landstraße 3
37589 Kalefeld
Schweiz
Batrec AG
3752 Wimmis BE
Akkus/Batterien:
Li-Ion:
Bitte beachten Sie die Hinweise im Ab-
schnitt „Transport“.
Änderungen vorbehalten.
OBJ_BUCH-1954-005.book Page 13 Wednesday, July 2, 2014 3:06 PM

14 | English
F 016 L81 154 | (2.7.14) Bosch Power Tools
English
Safety Notes
Warning! Read these instructions
carefully, be familiar with the con-
trols and the proper use of the ma-
chine. Please keep the instructions
safe for later use!
Explanation of symbols on the ma-
chine
General hazard safety alert.
Read instruction manual.
Pay attention that bystanders
are not injured through foreign
objects thrown from the ma-
chine.
Warning: Keep a safe distance
from the machine when operat-
ing.
Caution: Do not touch rotating
blades.Sharpblade(s).Beware
of severing toes or fingers.
Switch off and remove isolator
key before adjusting, cleaning
and before leaving the product
unattended for any period.
Not applicable.
Wait until all machine compo-
nents have completely stopped
before touching them. The
blades continue to rotate after the ma-
chine is switched off, a rotating blade
can cause injury.
Do not use the machine in the
rain or leave it outdoors when it
is raining.
Beware electric shock hazard.
Not applicable.
Only use the battery charger in-
doors.
Battery charger contains a safe-
ty transformer.
Operation
Never allow children or people unfa-
miliar with these instructions to use
the machine. Local regulations may
restrict the age of the operator.
When not in use store the machine
out of reach of children.
Thismachine is not intended for use
bypersons(includingchildren)with
reducedphysical,sensoryormental
capabilities, or lack of experience
and knowledge, unless they have
been given supervision or instruc-
tion concerning use of the machine
by a person responsible for their
safety.
Children should be supervised to
ensurethattheydonot playwiththe
machine.
Never mow while people, especially
children, or pets are nearby.
The operator or user is responsible
for accidents or hazards occurring
to other people or their property.
OBJ_BUCH-1954-005.book Page 14 Wednesday, July 2, 2014 3:06 PM

English | 15
Bosch Power Tools F 016 L81 154 | (2.7.14)
Do not operate the machine when
barefoot or wearing open sandals,
always wear substantial footwear
and long trousers.
Thoroughly inspect the area where
the machine is to be used and re-
moveallstones,sticks,wires,bones
and other foreign objects.
Before using, always visually in-
spect to see that the blades, blade
bolts and cutter assembly are not
worn or damaged. Replace worn or
damaged blades and bolts in sets to
preserve balance.
Mow only in daylight or in good arti-
ficial light.
Avoid mowing in bad weather condi-
tions especially when there is a risk
of lightning.
Avoid operating the machine in wet
grass, where feasible.
Walk, never run.
Never operate the appliance with
defective guards or shields, or with-
out safety devices, for example de-
flectors and/or grass catchers in
place.
Always wear ear protection.
Working on banks can be danger-
ous.
– Do not mow on excessively steep
slopes.
– Always be sure of your footing on
slopes or wet grass.
– Mow across the face of slopes –
never up and down.
– Exercise extreme caution when
changing direction on slopes.
Use extreme caution when stepping
backorpullingthemachine towards
you.
Never mow by pulling the mower to-
wards you.
Stop the blades if the machine has
to be tilted for transportation when
crossing surfaces other than grass
and when transporting the machine
to and from the area to be mowed.
Do not tilt the machine when start-
ing or switching on the motor, ex-
cept if the machine has to be tilted
for starting in long grass. In this
case, do not tilt it more than abso-
lutely necessary and tilt only the
part which is away from the opera-
tor. Always ensure that both hands
are in the operating position before
returning the machine to the
ground.
Switch on the motor according to
the instructions with feet well away
from rotating parts.
Do not put hands or feet near or un-
der rotating parts.
Always stand clear of the discharge
zone when operating the machine.
Never pick up or carry the machine
while the motor is running.
Do not modify this product. Unau-
thorized modifications may impair
the safety of your product and may
result in increased noise and vibra-
tion.
Regularly inspect the supply cable
and any extension cables. Do not
connect damaged cables to the sup-
plyortouch adamagedcablebefore
itisdisconnectedfromthesupply.A
OBJ_BUCH-1954-005.book Page 15 Wednesday, July 2, 2014 3:06 PM

16 | English
F 016 L81 154 | (2.7.14) Bosch Power Tools
damaged cable can lead to contact
with live parts. Beware electric
shock hazard.
Leaf Collect
The leaf collect blade has been de-
signed to allow you to pick up autumn
leaves from your lawn. In order for this
functionality to work within optimal pa-
rameters, please note the following:
– only collect leaves with the machine
set at 70 mm cutting hight
– collect leaves from your lawn only
– before collecting leaves inspect the
area where the machine is to be used
and keep people, pets, glass struc-
tures and cars away from use
Remove the isolator key:
– Whenever you leave the machine.
– Before clearing a blockage,
– Before checking, cleaning or working
on the machine,
– Afterstrikingaforeignobject.Inspect
the machine for damage and make re-
pairs as necessary,
– If the machine starts to vibrate abnor-
mally (check immediately).
Maintenance
Always wear gardening gloves
when handling or working near
the sharp blades.
Keep all nuts, bolts and screws tight
tobesurethatthemachine is insafe
working condition.
Check the grass catcher frequently
for wear or deterioration.
Examine the machine and replace
worn or damaged parts for safety.
Ensure replacement cutting means
of the right type are used.
Ensure replacement parts fitted are
Bosch approved.
Before storage ensure machine is
clean and free from debries, if nec-
essary clean with a soft, dry brush.
Recommendations for Optimal Han-
dling of the Battery
Ensure the switch is in the off po-
sition before inserting battery
pack.Insertingthebatterypackinto
machines that have the switch on
can cause accidents.
Keep the battery charger away
from rain or moisture. Penetration
of water in the battery charger in-
creases the risk of an electric shock.
Recharge only with the charger
specified by the manufacturer. A
charger that is suitable for one type
of battery pack may create a risk of
fire when used with another battery
pack.
Donotchargeotherbatteries.The
battery charger is suitable only for
chargingBoschlithiumionbatteries
within the listed voltage range. Oth-
erwise there is danger of fire and ex-
plosion.
Keep the battery charger clean.
Contaminationcanleadtodangerof
an electric shock.
Before each use, check the bat-
tery charger, cable and plug. If
damage is detected, do not use
the battery charger. Never open
the battery charger yourself.
Have repairs performed only by a
qualified technician and only us-
OBJ_BUCH-1954-005.book Page 16 Wednesday, July 2, 2014 3:06 PM

English | 17
Bosch Power Tools F 016 L81 154 | (2.7.14)
ing original spare parts. Damaged
battery chargers, cables and plugs
increase the risk of an electric
shock.
Do not operate the battery charg-
er on easily inflammable surfaces
(e. g., paper, textiles, etc.) or sur-
roundings. The heating of the bat-
tery charger during the charging
process can pose a fire hazard.
Use only Bosch battery packs in-
tended specifically for the ma-
chine. Use of any other battery
packsmay create a riskofinjury and
fire.
When battery pack is not in use,
keep it away from other metal ob-
jects like paper clips, coins, keys,
nails,screws,orothersmallmetal
objects that can make a connec-
tionfromoneterminaltoanother.
Shorting the battery terminals to-
gether may cause burns or a fire.
Under abusive conditions, liquid
may be ejected from the battery;
avoid contact. If contact acciden-
tally occurs, flush with water. If
liquid contacts eyes, additionally
seek medical help. Liquid ejected
from the battery may cause irrita-
tions or burns.
Donotopenthebattery.Danger of
short-circuiting.
Protect the battery against heat,
e. g., against continuous intense
sunlight, fire, water, and mois-
ture. Danger of explosion.
Do not short-circuit the battery.
There is danger of explosion.
In case of damage and improper
use of the battery, vapours may
beemitted.Ventilatetheareaand
seek medical help in case of com-
plaints.The vapours canirritatethe
respiratory system.
Protectthebatteryagainstmoisture
and water.
Store the battery only within a tem-
perature range between –20 °C
and 50 °C. As an example, do not
leave the battery in the car in sum-
mer.
Occasionally clean the venting slots
ofthebatteryusing a soft, clean and
dry brush.
Symbols
The following symbols are important for reading and under-
standing the operating instructions. Please take note of the
symbols and their meaning. The correct interpretation of the
symbols will help you to use the garden product in a better
and safer manner.
Intended Use
The garden product is intended for domestic lawnmowing.
Symbol Meaning
Movement direction
Reaction direction
Wear protective gloves
Weight
Switching On
Switching Off
Permitted action
Prohibited action
Accessories/Spare Parts
OBJ_BUCH-1954-005.book Page 17 Wednesday, July 2, 2014 3:06 PM

18 | English
F 016 L81 154 | (2.7.14) Bosch Power Tools
Technical Data
Noise/Vibration Information
Cordless Lawnmower Rotak 36 LI/Rotak 37 LI
Rotak 37 LI M/Rotak 36-37
LI R
Rotak 42 LI/Rotak 43 LI
Rotak 43 LI M/Rotak 36-43
LI R
Article number 3 600 HA4 4.. 3 600 HA4 5..
Blade width cm 37 43
Height of cut mm 20–70 20 – 70
Grassbox, capacity l4050
Weight according to EPTA-Procedure 01/2003 kg 13.7 14.4
Serial number see type plate on the garden product
Battery Li-Ion Li-Ion
Article number F 016 800 346 F 016 800 346
Rated voltage V= 36 36
Capacity Ah 4 4
Charging period (battery discharged)* min 140 140
Charging period (battery discharged)** min 95 95
Number of battery cells 20 20
Battery Charger AL 3620 CV
Professional AL 3620 CV Professional
Article number EU
UK
AU
SK
2 607 225 657
2 607 225 659
2 607 225 661
2 607 225 667
2 607 225 657
2 607 225 659
2 607 225 661
2 607 225 667
Charging current A2,02,0
Allowable charging temperature range °C 0 – 45 0–45
Weight according to EPTA-Procedure 01/2003 kg 0.6 0.6
Protection class /II /II
Battery Charger AL 3640 CV
Professional AL 3640 CV Professional
Article number EU
UK
AU
SK
2 607 225 099
2 607 225 101
2 607 225 103
2 607 225 111
2 607 225 099
2 607 225 101
2 607 225 103
2 607 225 111
Charging current A4.04.0
Allowable charging temperature range °C 0 – 45 0–45
Weight according to EPTA-Procedure 01/2003 kg 1.0 1.0
Protection class /II /II
*with AL 3620 CV Professional charger
**with AL 3640 CV Professional charger
Please observe the article number on the type plate of your garden product. The trade names of the individual garden products may vary.
Sound emission values determined according to EN 60335-2-77. 3 600 ... HA4 4.. HA4 5..
Typically the A-weighted noise levels of the product are:
Sound pressure level
Sound power level
Uncertainty K
Wear hearing protection!
dB(A)
dB(A)
dB
75
89
=1.0
76
90
=1.0
Vibration total values (triax vector sum) determined according to EN 60335:
Vibration emission value ah
Uncertainty K m/s2 m/s2<2.5
=1.5 <2.5 =1.5
OBJ_BUCH-1954-005.book Page 18 Wednesday, July 2, 2014 3:06 PM

English | 19
Bosch Power Tools F 016 L81 154 | (2.7.14)
Declaration of Conformity
Equipment category: 32
Notified body:
SRL, Sudbury, England, Nr. 1088
Technical file (2006/42/EC, 2000/14/EC) at:
Bosch Lawn and Garden Ltd., PT-LG/ENS23,
Stowmarket, Suffolk IP14 1EY, England
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
18.06.2014
Mounting and Operation
Starting
For Your Safety
Warning! Switch off, remove the isolator key and the
battery before adjusting, cleaning or if cable is cut,
damaged or entangled.
The blades continue to rotate for a few seconds after
the machine is switched off.
Caution – do not touch the rotating blade.
Battery Charging
Do not use other battery chargers. The supplied battery
charger is designed for the Lithium-Ion battery in your gar-
den product.
Observe the mains voltage! The voltage of the power
supply must correspond with the data given on the name-
plate of the battery charger. Battery chargers marked with
230 V can also be operated with 220 V.
The battery is equipped with temperature monitoring that al-
lows charging only in the temperature range between 0 °C
and 45 °C. In this manner, a high battery service life is
achieved.
Note:The battery supplied is partially charged. To ensure full
capacity of the battery, completely charge the battery in the
batterychargerbeforeusing your powertoolforthefirsttime.
The lithium-ion battery can be charged at any time without re-
ducing its service life. Interrupting the charging procedure
does not damage the battery.
The“ElectronicCell Protection(ECP)”protectsthelithiumion
battery against deep discharging. When the battery is run
down or discharged, the garden product is shut off by means
of a protective circuit: The blade no longer moves.
Do not continue to press the On/Off
switchafterthegardenproducthas
been automatically switched off. The battery can be dam-
aged.
Charging Procedure
The charging procedure starts as soon as the mains plug of
the battery charger is plugged into the socket outlet and the
battery is inserted into the charging compartment .
Due to the intelligent charging method, the charging condi-
tionofthe battery is automatically detected and the batteryis
charged with the optimum charging current, depending on
battery temperature and voltage.
This gives longer life to the battery and always leaves it fully
charged when kept in the charger for storage.
Rapid-charging Procedure
3 600 ... HA4 4.. HA4 5..
We declare under our sole responsibility that the product described under “Technical data” is
in conformity with all relevant provisions of the directives 2011/65/EU, 2014/30/EU,
2006/42/EC, 2000/14/EC including their amendments and complies with the following
standards: EN 60335-1, EN 60335-2-77.
2000/14/EC: Guaranteed sound power level:
Conformity assessment procedure according to Annex VI. dB(A) 89 90
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
Action Figure
Delivery Scope 1
Handle Assembly 2
Snap together the Grassbox
Grassbox fitting/removing
3
Battery Charging 4
Inserting the Battery 5
Insert Isolator Key and fit in the Storage Position 6
Adjusting the Cutting Height 7
Starting 8
Working Advice 9
Stopping, Remove the isolator key: 10
Removing the Battery 11
Blade Maintenance 12
Selecting Accessories 13
AL 3640 CV
Professional
AL 3620 CV
Professional
OBJ_BUCH-1954-005.book Page 19 Wednesday, July 2, 2014 3:06 PM

20 | English
F 016 L81 154 | (2.7.14) Bosch Power Tools
The rapid-charging procedure is indicated by flashing of the
green charge control LED .
Indication element of the battery:
During the charging procedure, the three greenLEDs light up
one after the other and briefly go out. The battery is fully
chargedwhenthethreegreenLEDslightup continuously.The
three LEDs go out again approx. 5 minutes after the battery
has been fully charged.
Note:Therapid-chargingprocedureisonlypossiblewhenthe
battery temperature is within the allowable charging temper-
ature range, see section “Technical Data”.
Battery Charged
Continuous lighting of the green charge control LED sig-
nals that the battery is fully charged.
Additionally, a signal tone sounds for approx. 2 seconds,
which acoustically indicates that the battery is fully charged.
Afterwards, the battery can be removed for immediate use.
With no battery inserted, continuous lighting of the green
charge control LED indicates that the mains plug is plugged
into the socket and that the battery charger is ready for oper-
ation.
Battery Temperature below 0 °C or above 45 °C
Continuous lighting of the red LED indicates that the bat-
terytemperatureisnot withintherapid-chargingtemperature
range of 0 °C – 45 °C. As soon as the allowable temperature
range is reached, the battery charger automatically switches
to rapid charging.
When the battery is not within the allowable temperature
range, the red battery LED lights up when inserting the bat-
tery into the battery charger.
No charging procedure possible
If a different malfunction of the charging procedure is pre-
sent,thiswill be indicated throughflashingoftheredcharge
control LED .
The chargingprocedure cannot be started and the battery
cannot be charged (see section “Troubleshooting”).
Charging Advice
With continuous or several repetitivecharging cycles without
interruption, the charger can warm up. This is not meaningful
and does not indicate a technical defect of the battery charg-
er.
A significantly reduced working period after charging indi-
cates that the battery is used and must be replaced.
Observe the notes for disposal.
Battery Cooling (Active Air Cooling)
The fan control integrated in the battery charger controls the
temperature of the inserted battery. When the battery tem-
perature is above 30 °C, a fan cools down the battery to the
optimalchargingtemperature. The switched-on fan produces
a fan noise.
The battery temperature is within the optimal charging tem-
perature range when the fan is not running. Another reason
for a non working fan might be that it isdefective. In this case,
the charging time of the battery might be extended.
Working Advice
Battery Charge-control Indication
The battery is equipped with a charge-control indicator
which indicates its charge condition. The charge-control indi-
cator consists of 3 green LEDs.
Press the button to actuate the charge-control indicator . Af-
ter approx. 5 seconds, the charge-control indicator goesout
automatically.
Thechargeconditioncanalsobe checkedwhenthebatteryis
removed.
Whenno LED lights up after actuating the button , the battery
is defective and must be replaced.
For safety reasons, the charge condition of the battery can
only be checked when the garden product is at a standstill.
During the charging procedure, the three green LEDs light up
one after the other and briefly go out. The battery is fully
chargedwhenthethreegreenLEDs lightupcontinuously.The
three LEDs go out again approx. 5 minutes after the battery
has been fully charged.
AL 3640 CV
Professional
AL 3620 CV
Professional
AL 3640 CV
Professional
AL 3620 CV
Professional
AL 3640 CV
Professional
AL 3620 CV
Professional
LED Indicators Battery Capacity
Continuous lighting of 3 green LEDs ≥ 2/3
Continuous lighting of 2 green LEDs ≥ 1/3
Continuous lighting of 1 green LED ≤ 1/3
Flashing of 1 green LED Reserve
OBJ_BUCH-1954-005.book Page 20 Wednesday, July 2, 2014 3:06 PM
