Bosch GBH 5-40 DE Setup guide

INSTANDSETZUNGSHINWEISE
REPAIR INSTRUCTIONS
INSTRUCTIONS DE REPARATION
INSTRUCCIONES DE REPARACION
Änderungen vorbehalten. Unsere Erzeugnisse werden stets
dem neuesten technischen Stand angepaßt. Deshalb behalten
wir uns Änderungen vor.
Modifications. Our products are constantl modified to meet
new technical standards. We therefore reserve the right to
alter data and specifications without prior notice.
Modifications. Nos produits sont continuellement adaptés aux der-
nières nouveatés techniques et les dates sont données sous réserve
de changement.
Modificationes. Nuestros fabricados van siendo adaptos constante-
mente a las últimas conquistas téchnicas. Por ello, tenemos que reser-
varnos el derecho de introducir modificationes en los datos téchnicos.
Bohrhammer
Rotary Hammer
Marteau perforateur
Marti o perforador
Typ 0 611 241 7 . . = GBH 5-40 DE
Attention: Repair, modification, and testing of power tools must be carried out in
accordance with the generall recognised principles of engineering practise. Safet
regulations according to DIN VDE, CEE, AFNOR and further regulations applicable
in individual countries must be observed.
Beachten: Instandsetzung, Änderung und Prüfung von Elektrowerkzeugen sind
fachgerecht durchzuführen. Die Sicherheitsvorschriften nach DIN VDE, CEE,AFNOR
und weitere in den einzelnen Ländern gültigen Vorschriften sind einzuhalten.
Obsérvese: La reparación, modificación verificación de herramientas electricas
mano debe efectuarse en forma técnicamente correcta. Respetar las normas de
seguridad segun DIN VDE, CEE, AFNOR, asi como otras disposiciones vigentes en
los distinos paises.
Attention: La remise en état, la modification et le controle des outils électriques
doivent etre ef- fectués par des personnes qualifiées. Il convient de respecter les
prescriptions de sécurite selon DIN VDE, CEE, AFNOR, ainsi que les
réglementations en vigueur dans le pa s concerné.
0 611 241 - D01 (2007-10)
Robert Bosch GmbH .PowerTool Devision .PT/ASA3-EU .70745 Leinfelden-Echterdingen

mit Loctite 222 gesichert
secured with Loctite 222
818
0,5 - 0,8Nm 2,6 - 3,6Nm
808
75
203
202 174
195 174
200
891
Dmontage Desmontaje
Zerlegen Disassembly
1. Effectuer un contrle prliminaire.
Attention:
Respecter les instructions de scu-
rit selon DIN, VDE,CEE, AFNOR
et les autres instructions valables
dans les pays respectifs.
1. Realizar control de recepcin.
Atencin:
Atenerse a las prescripciones de
seguridad segn DIN, VDE,CEE,
AFNOR y a las prescripciones adi-
cionales especficas que pudieran
existir en los respectivos pases.
1. Eingangsprfung durchfhren.
Beachten:
Die Sicherheitsvorschriften nach
DIN, VDE, CEE, AFNOR und wei-
tere in den einzelnen Lndern gl-
tigen Vorschriften sind einzuhalten.
Fr die Demontage werden handels-
bliche Werkzeuge bentigt.
2. Zerlegen nach Explosions-, Schnittzeichnung
und diesem Instandsetzungshinweis.
1. Carry out power supply check.
Attention:
Safety regulations according to DIN,
VDE, CEE, AFNOR and further
regulations applicable in individual
countries must be observed.
Use normal trade tools by disassembly. Pour le dmontage, des outils en usa-
ge dans le commerce sont ncessaires. Para el desmontaje no se precisan herramientas especiales.
2. Disassembly useing explosion, cut-away
drawings and these repair instructions!
2. Dmonter l'appareil suivant la vue clate, le
plan en coupe et ces instructions de rparation.
2. Realizar el desmontaje conforme a los dibujos
en perspectiva y en seccin, y a estas
instrucciones de reparacin.
177
81
2,5 - 3,2 Nm
3. 3.1 3.2
1. 2.
4
0 611 241 - D02 (2007-10)
Robert Bosch GmbH .PowerTool Devision .PT/ASA3-EU .70745 Leinfelden-Echterdingen

73
840
849
138
73
79
74
73
78
849
73
171
4,5 - 5,5 Nm
4,0 - 5,5 Nm
5. 5.1
4. 4.1 4.2
4.3
5.2 5.3 5.4
28
30 141
26
835
25
25 26
835
835
144
143
31 23
22
21
835
0 611 241 - D03 (2007-10)
Robert Bosch GmbH .PowerTool Devision .PT/ASA3-EU .70745 Leinfelden-Echterdingen

104
104
840
840
162
57
835
57
154
840
94
124
44
94
835
835
840
53
97 142 167
160
835
121
159
68
73
204
73
73
78
73
77
164
78
45¡
78
6.1 6.2
5.5 5.6
6.
6.3 6.4 6.5
0 611 241 - D04 (2007-10)
Robert Bosch GmbH .PowerTool Devision .PT/ASA3-EU .70745 Leinfelden-Echterdingen

5,5 - 6,5Nm
172
1
840
116
860
840
47
48
102
51
840
99
117
117
840
72
840
856
840
38
840
192
198
840
7.4 7.5
7. 7.1 7.2
7.3
8. 8.1 8.2
137
134
135
Typ . 039
0 611 241 - D05 (2007-10)
Robert Bosch GmbH .PowerTool Devision .PT/ASA3-EU .70745 Leinfelden-Echterdingen

1
42
175
1,2 - 2,0 Nm
1,6 -2,0Nm
7
6
80
5126
806
Typ . 739
d
c135
80
803
Schutzbacken
Vise jaws
Mchoires de l'tau
Mordazas de tornillo
de banco
2,6 - 3,6 Nm
1,0 Nm
43
1
37
174
14
15
803
1
9.3 9.4
8.3 9. 9.1
9.2
9.5 10. 10.1
840
145
141
95
145
141
840
0 611 241 - D06 (2007-10)
Robert Bosch GmbH .PowerTool Devision .PT/ASA3-EU .70745 Leinfelden-Echterdingen
95
176
112
9-12Nm
2,6 - 3,6 Nm
34
1
811
817 1
2
13
111
1

27
2,0 - 2,8 Nm
113
2
1
1
1
11. 11.1 11.2
27
0 611 241 - D07 (2007-10)
Robert Bosch GmbH .PowerTool Devision .PT/ASA3-EU .70745 Leinfelden-Echterdingen

14
15
803803 803
803
Hilfswerkzeug zum Selbstanfertigen
Auxiliary tool (for your own manufacture)
Outil auxiliaire (fabrication locale)
Utile (fabricacin particular)
B
2
1
B
Montage nach Explosionszeichnung
und diesem Instandsetzungshinweis.
Alle Teile sind gereinigt, abgenutzte
und beschdigte Teile werden ersetzt.
Nur Original-Ersatzteile verwenden.
Bitte Schmierhinweise beachten!
Realizar el montaje conforme a los di-
bujos en perspectiva y a estas instruc-
ciones de reparacion.
Todas las piezas deben estar limpias.
Las piezas desgastadas o danadas de-
ben reemplazarse por piezas nuevas.
Utilizar solamente piezas de repuesto
originales.
Observar las instrucciones de lubricacion!
Le montage s'effeclue selon la vue
clate et les instructions de rpara-
tion suivantes.
Toutes les pices sont nettoyes, les
pices uses ou endommages doi-
vent tre remplaces per des nouvelles.
Pour le replacement de pices,
n'utiliser que des pices d'origine.
Respecter les instructions de graissage!
Assembly useing explosion drawings
and these repair instructions!
Clean all parts, replace worn-out
and damaged parts.
Use only original spare parts!
Please note lubrication instructions!
Montage MontajeZusammenbau Assembly
lkohle-Rckstnde an der
Wellendichtring-Laufflche
zu 100% entfernen (weiches
Tuch mit Reinigungsmittel).
Completely remove oil resi-
due at the oil sealing surface.
Use a soft cloth with strong
cleaning fluid!
l / Oil
Huile / Aceite
15
rot/red
schwarz
black
14
27
2,0 - 2,8 Nm
113
1
1
27
21.2
21.1
21.
22. 22.1 22.2
0 611 241 - M08 (2007-10)
Robert Bosch GmbH .PowerTool Devision .PT/ASA3-EU .70745 Leinfelden-Echterdingen

1,6 -2,0 Nm
7
6
80
5
126
806
Typ . 739
d
c135
80
1
42
175 34
112
176
1
9-12Nm
2,6 - 3,6 Nm
1,2 - 2,0 Nm
fetten / graissees
grease / engrasar
1 615 430 002
fetten / graissees
grease / engrasar
1 615 430 002
13
111
Einbaulage beachten
Check installation position
Attention au positionnement
Tngase en cuentala posicin
de montaje
803
Schutzbacken
Vise jaws
Mchoires de l'tau
Mordazas de tornillo
de banco
1
2,6 - 3,6 Nm
37
1174
1,0 Nm
43
23.4 23.5
23. 23.1 23.2
23.3
23.6 23.7
0 611 241 - M09 (2007-10)
Robert Bosch GmbH .PowerTool Devision .PT/ASA3-EU .70745 Leinfelden-Echterdingen
Einbaulage beachten
Check installation position
Attention au positionnement
Tngase en cuenta
la posicin de montaje
811
817
817
817
811
817 Einbaulage beachten
Check installation position
Attention au positionnement
Tngase en cuenta
la posicin de montaje
2
1
180¡vorspannen
Spring tension 180¡
811

38
840
840
95
145
Einbaulage beachten
Check installation position
Attention au positionnement
Tngase en cuenta
la posicin de montaje
¯12
38 7
¯32

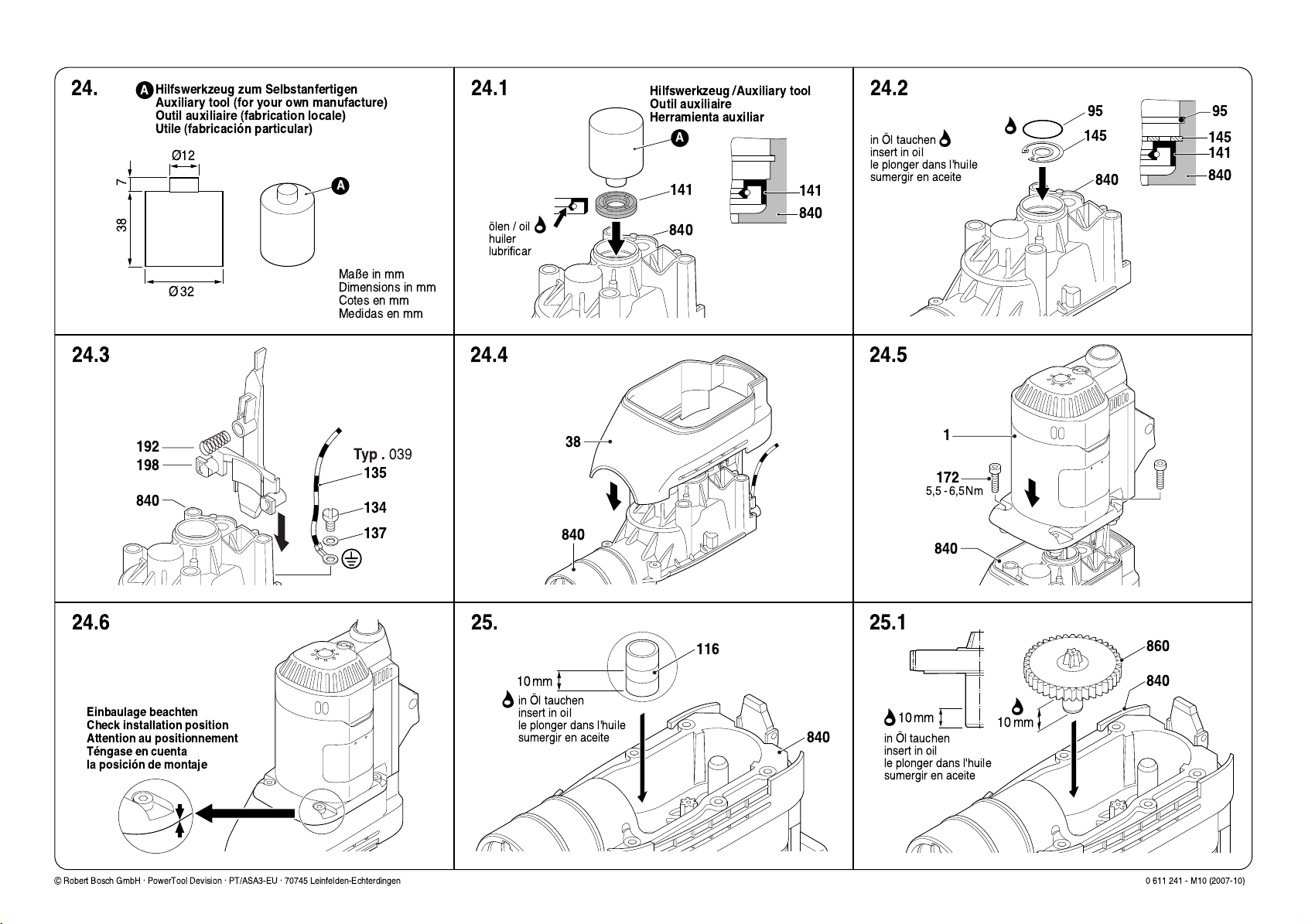

Hilfswerkzeug zum Selbstanfertigen
Auxiliary tool (for your own manufacture)
Outil auxiliaire (fabrication locale)
Utile (fabricacin particular)
A
Ma§e in mm
Dimensions in mm
Cotes en mm
Medidas en mm
A
840
in l tauchen
insert in oil
le plonger dans l'huile
sumergir en aceite
840
840
860
10mm
141
Hilfswerkzeug /Auxiliary tool
Outil auxiliaire
Herramienta auxiliar
A
len / oil
huiler
lubrificar
141
840
5,5 - 6,5Nm
172
1
840
in l tauchen
insert in oil
le plonger dans l'huile
sumergir en aceite
10mm
116
in l tauchen
insert in oil
le plonger dans l'huile
sumergir en aceite
10mm
24.4 24.5
24. 24.1 24.2
24.3
24.6 25. 25.1
145
141
840
95
192
198
840
137
134
135
Typ . 039
0 611 241 - M10 (2007-10)
Robert Bosch GmbH .PowerTool Devision .PT/ASA3-EU .70745 Leinfelden-Echterdingen

856
840
99
117
117
840
72
47
48
102
51
in l tauchen
insert in oil
le plonger dans l'huile
sumergir en aceite
856
165
856
840
160
53
835
len / oil
huiler
lubrificar
l / Oil
Huile / Aceite
Einbaulage beachten
Check installation position
Attention au positionnement
Tngase en cuenta
la posicin de montaje
835
821
97
840
26. 26.1
25.2 25.3 25.4
25.5
27. 27.1 27.2
121
167
142
len
oil
huiler
lubrificar
2,1-2,3mm
142
121
0 611 241 - M11 (2007-10)
Robert Bosch GmbH .PowerTool Devision .PT/ASA3-EU .70745 Leinfelden-Echterdingen

835
840
20
10
0
30
40
50
94
124
44
94
835
Einbaulage beachten
Check installation position
Attention au positionnement
Tngase en cuenta
la posicin de montaje
in l tauchen
insert in oil
le plonger dans l'huile
sumergir en aceite
50ml
162
57
in l tauchen
insert in oil
le plonger dans l'huile
sumergir en aceite
154
Einbaulage beachten
Check installation position
Attention au positionnement
Tngase en cuenta
la posicin de montaje

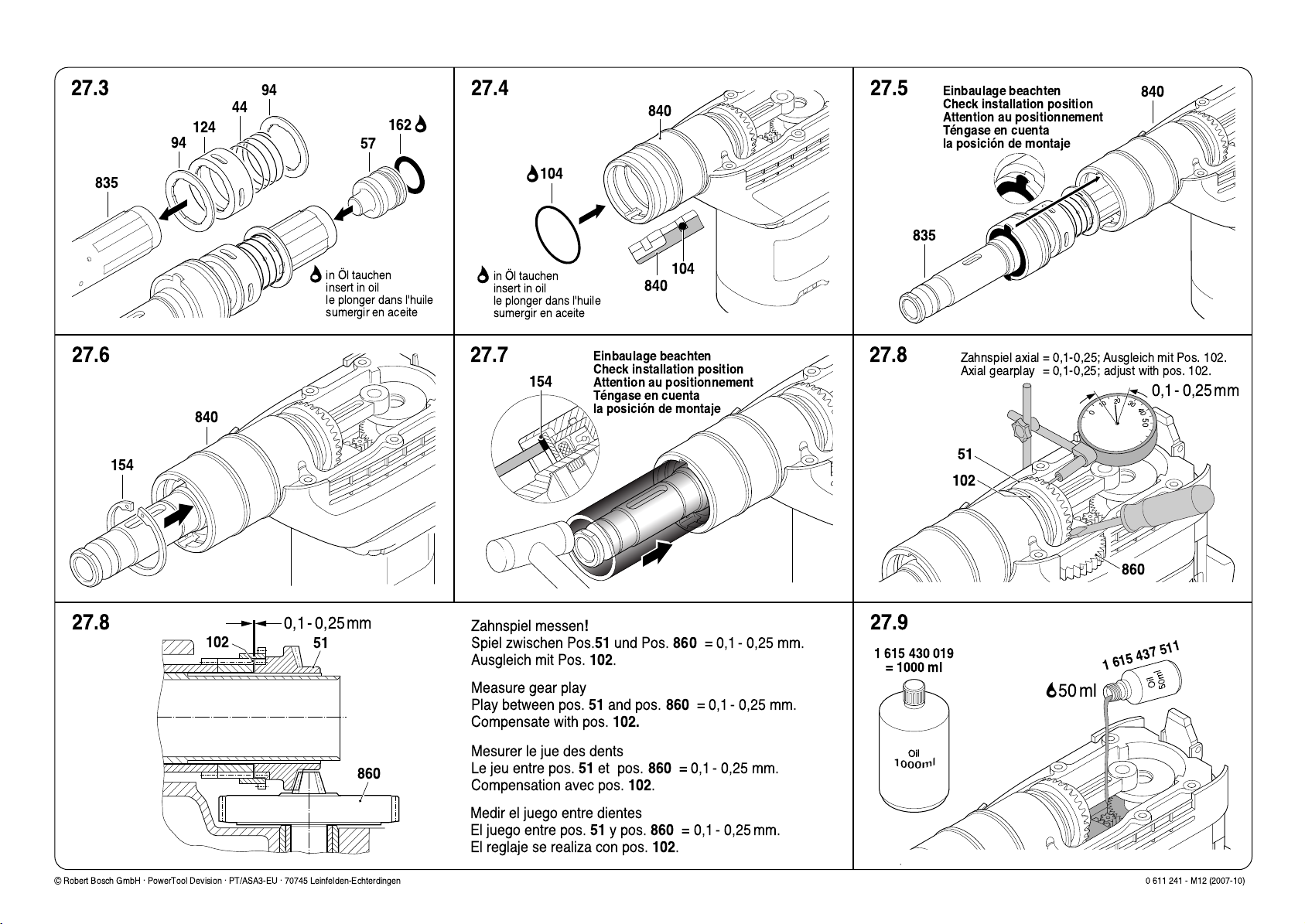

Zahnspiel axial = 0,1-0,25; Ausgleich mit Pos. 102.
Axial gearplay = 0,1-0,25; adjust with pos. 102.
51
102
860
Medir el juego entre dientes
El juego entre pos. 51 y pos. 860 = 0,1 - 0,25mm.
El reglaje se realiza con pos. 102 .
Zahnspiel messen !
Spiel zwischen Pos. 51 und Pos. 860 = 0,1- 0,25 mm.
Ausgleich mit Pos. 102 .
Measure gear play
Play between pos. 51 and pos. 860 = 0,1 - 0,25 mm.
Compensate with pos. 102.
Mesurer le jue des dents
Le jeu entre pos. 51 et pos. 860 = 0,1 - 0,25 mm.
Compensation avec pos. 102 .
0,1- 0,25mm
104
104
840
840
0,1- 0,25mm
102 51
860
1 615 430 019
= 1000 ml
1 615 437 511
27.7 27.8
27.3 27.4 27.5
27.6
27.8 27.9
154
840
0 611 241 - M12 (2007-10)
Robert Bosch GmbH .PowerTool Devision .PT/ASA3-EU .70745 Leinfelden-Echterdingen

138
73
77
164
78
849
79
74
73
78
849
73
in l tauchen
insert in oil
le plonger dans l'huile
sumergir en aceite
159
73
204
73
204
4,0 - 5,5Nm
28.4
28. 28.1 28.2
28.3
28.5 28.6
68
0 611 241 - M13 (2007-10)
Robert Bosch GmbH .PowerTool Devision .PT/ASA3-EU .70745 Leinfelden-Echterdingen

28
30 141
26
808 203
202 174
195
200
891
2,6 - 3,6Nm
2,6 - 3,6Nm
75
174
fetten / graissees
grease / engrasar
1 615 430 002
Einbaulage beachten
Check installation position
Attention au positionnement
Tngase en cuenta
la posicin de montaje
849
48
48 849
835
78
171
73
4,5 - 5,5 Nm
835 25
25 26
835
835
144
143
31 23 22
21
835
30. 30.1
29. 29.1 29.2
29.3
30.2 30.3 31.
73
840
0 611 241 - M14 (2007-10)
Robert Bosch GmbH .PowerTool Devision .PT/ASA3-EU .70745 Leinfelden-Echterdingen

mit Loctite 222 sichern
secure with Loctite 222

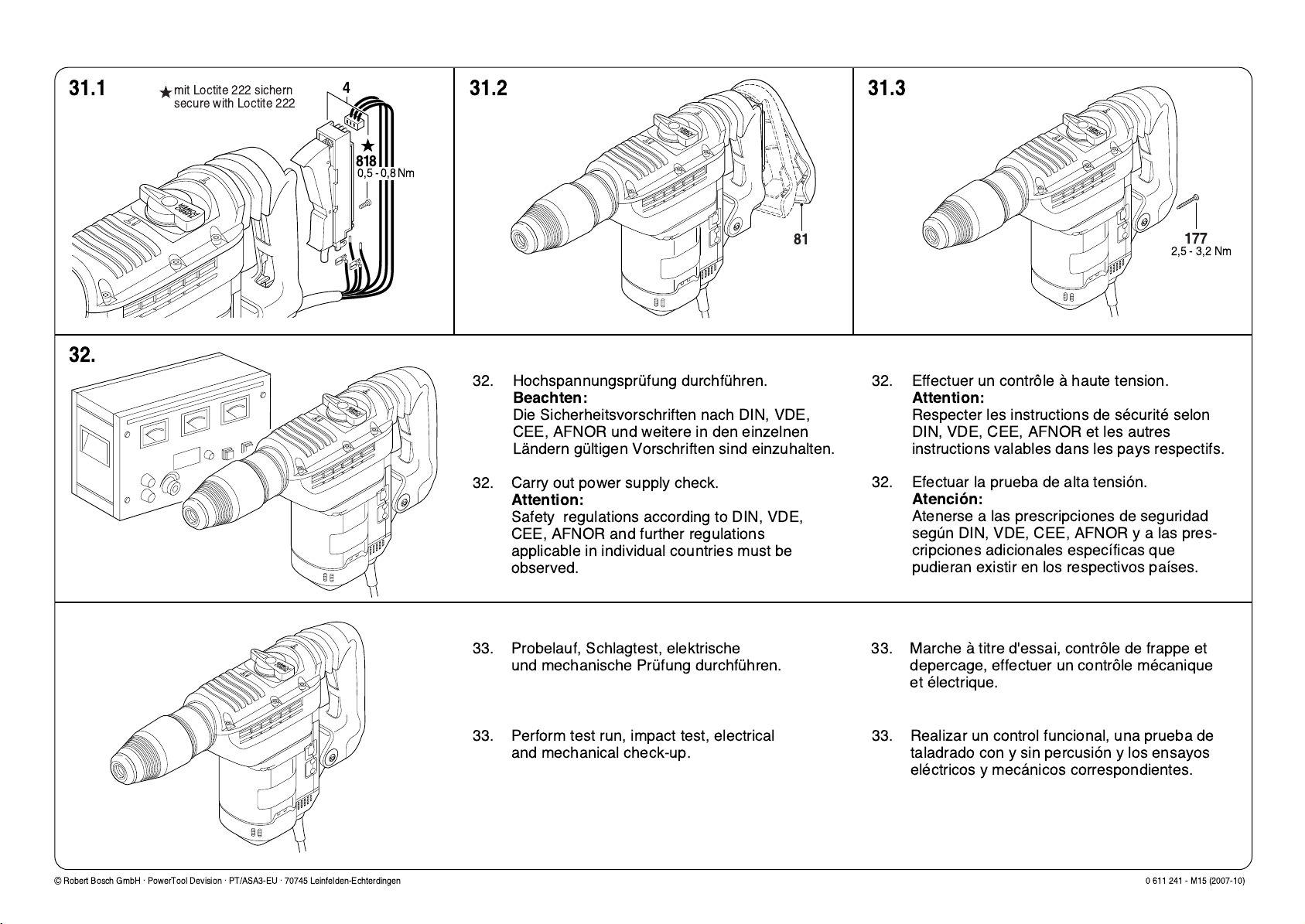

33. Realizar un control funcional, una prueba de
taladrado con y sin percusin y los ensayos
elctricos y mecnicos correspondientes.
31.1 31.2 31.3
32.
177
81
2,5 - 3,2 Nm
32. Carry out power supply check.
Attention:
Safety regulations according to DIN, VDE,
CEE, AFNOR and further regulations
applicable in individual countries must be
observed.
33. Perform test run, impact test, electrical
and mechanical check-up.
32. Hochspannungsprfung durchfhren.
Beachten:
Die Sicherheitsvorschriften nach DIN, VDE,
CEE, AFNOR und weitere in den einzelnen
Lndern gltigen Vorschriften sind einzuhalten.
33. Probelauf, Schlagtest, elektrische
und mechanische Prfung durchfhren.
32. Effectuer un contrle  haute tension.
Attention:
Respecter les instructions de scurit selon
DIN, VDE, CEE, AFNOR et les autres
instructions valables dans les pays respectifs.
32. Efectuar la prueba de alta tensin.
Atencin:
Atenerse a las prescripciones de seguridad
segn DIN, VDE, CEE, AFNOR y a las pres-
cripciones adicionales especficas que
pudieran existir en los respectivos pases.
33. Marche  titre d'essai, contrle de frappe et
depercage, effectuer un contrle mcanique
et lectrique.
818
0,5 - 0,8Nm
4
0 611 241 - M15 (2007-10)
Robert Bosch GmbH .PowerTool Devision .PT/ASA3-EU .70745 Leinfelden-Echterdingen

95
803
162
121
167
141
835
160
104
159
in l tauchen
insert in oil
le plonger dans l'huile
sumergir en aceite
856
165
13
34
860
116
10mm
10mm
50ml
1 615 437 511
840
1 615 430 002
fetten / graissees
grease / engrasar
l /Oil /Huile / Aceite
l /Oil /Huile / Aceite
1 615 437 511
=50ml
1 615 430 019
= 1000 ml
Typ 06112417.. = GBH 5-40 DE
nderungen vorbehalten
Modifications reserved
Modifications resrves
Salvo modificaciones
Schmierung
Lubrication
Lubrification
Lubricacion
0 611 241 - M16 (2007-10)
Robert Bosch GmbH .PowerTool Devision .PT/ASA3-EU .70745 Leinfelden-Echterdingen
