Bossini Z005350 Operation manual

Miscelatore termostatico alta portata con deviatore 2 vie
e supporto presa acqua
High ow thermostatic mixer with 2-ways diverter and water supply with shower holder
Hochdurchuss Thermostat-Mischbatterie mit 2-Wege Umsteller und Brausehalter mit Wandanschlussbogen
Mitigeur thermostatique haut débit avec inverseur 2 voies et sortie murale avec support douchette
Mezclador termostático de alta capacidad con desviador de 2 vías, soporte ducha con toma de agua
Смеситель термостатический высокой пропускной способности с девиатором на 2 выхода и
держателем с водорозеткой
Istruzioni di montaggio e manutenzione
Installation and care instructions Montage-und Wartungsanleitung Instructions pour l’installation et
conseilsd’entretien Instruccionesdemontajeydemantenimiento Инструкцияпомонтажуиэксплуатации
Z005350
Z005354

2.5
2
LEGGERE ATTENTAMENTE IL PRESENTE LIBRETTO DI INSTALLAZIONE E MANUTENZIONE.
READ THIS INSTALLATION AND CARE MANUAL CAREFULLY.
DIE VORLIEGENDE MONTAGE- UND WARTUNGSANLEITUNG AUFMERKSAM DURCHLESEN.
LIRE ATTENTIVEMENT CETTE NOTICE D’INSTALLATION ET D'ENTRETIEN.
LEA ATENTAMENTE ESTE MANUAL DE INSTALACIÓN Y MANTENIMIENTO.READ THIS
ВНИМАТЕЛЬНО ПРОЧИТАТЬ ИНСТРУКЦИЮ ПРЕЖДЕ, ЧЕМ ПРИСТУПАТЬ К УСТАНОВКЕ
INDOSSARE I DISPOSITIVI DI PROTEZIONE INDIVIDUALI.
PUT ON INDIVIDUAL PROTECTION DEVICES.
INDIVIDUELLE SCHUTZGERÄTE ÜBERZIEHEN.
METTRE DES DISPOSITIFS DE PROTECTION INDIVIDUELS.
PONER DISPOSITIVOS DE PROTECCIÓN INDIVIDUAL.
ИСПОЛЬЗОВАТЬ ИНДИВИДУАЛЬНЫЕ СРЕДСТВА ЗАЩИТЫ.
6
8
9
10
11
12
15
16
17
5
18
19
19
2
3
21
22
23
24
25
26
27
28
30
30
29
29
22
Le manopole 26 e 27 possono essere indierentemente tonde come qui mostrato, oppure quadre come mostrato in copertina.
The knobs 26 and 27 can be indierently round as shown here, or square as shown on the cover.
Die Knöpfe 26 und 27 kann unterschiedslos entweder rund sein, wie hier gezeigt, oder quadratisch, wie auf der Abdeckung gezeigt.
La poignées 26 et 27 peuvent être indiéremment arrondis comme ci-indiqué, ou carrées comme indiqué sur la couverture.
Las perillas 26 y 27 pueden ser indistintamente redondas como se muestra aquí ,o cuadradas como se muestra en la portada.
Ручки 26 и 27 могут быть как круглыми, так и квадратными, как это продемонстрировано на обложке.
20
33 34
31
32
1
4
3
2
13
14
7
2

Contenuto della confezione
Package content - Inhalt der Verpackung - Contenu de l’emballage - Contenido del embalaje - Содержимое упаковки
Item Descrizione
Description - Beschreibung - Description - Descripción - Oписание Q.Ty
1Corpo miscelatore ad incasso - Concealed body of the mixer - Unterputz Einbaukörper der Armatur
Corps à encastrer du mitigeur - Cuerpo empotrado del mezclador - ВСТРАИВАЕМЫЙ КОРПУС СМЕСИТЕЛЯ 1
2Valvolina non ritorno - Check valve - Rückschlagventil - Petit clapet anti-retour - Válvula de retención
- НЕВОЗВРАТНЫЙ КЛАПА 2
3
Tappi per chiusura valvolina non ritorno - Taps for closing of the check valve - Schließen Stopfen
des Rückschlagventils - Bouchons de fermeture du clapet anti-retour - Tapas de bloqueo para válvula
antirretorno - ЗАГЛУШКИ НЕВОЗВРАТНОГО КЛАПАНА
2
4Cartuccia termostatica - Thermostatic cartridge - Thermomischkartusche - Cartouche thermostati-
que - Cartucho termostático - Термостатический картридж 1
5
Ghiera serraggio cartuccia termostatica - Thermostatic cartridge tightening ring nut - Thermomi-
schkartuschen-Druckhülse - Bague de serrage de cartouche thermostatique - Cápsula de sujeción de
cartucho termostático - Зажимное кольцо термостатического картриджа
1
6
Astina per Termostatico, Ø12x24 mm + vite M4x16 mm (in alternativa astina Ø12x34mm
+ vite M4x30mm) - Rod for thermostatic unit ø12x24 mm + screw M4x16 mm (alternatively: rod
ø12x34 mm + screw M4x30 mm) - Stange für Thermostat Einheit Ø12x24 mm + Schraub M4x16mm (als
Alternative: Stange Ø12x34 mm + Schraub M4x30 mm) - Tige pour unité thermostatique Ø12x24 mm +
vis M4x16 mm (alternativement: tige Ø12x34 mm + vis M4x30 mm) - Varilla para unidad termostática
ø12x24 mm + tornillo M4x16 mm (aternativamente: varilla ø12x34 mm + tornillo M4x30 mm) - Втулка
термостата, Ø12x24 мм + винт M4x16 мм (альтернативный вариант Ø12x34мм + винт
M4x30мм)
1
7
Cartuccia rubinetto/deviatore - Cartridge of on-o valve and diverter - Kartusche des on-o Ventils
und Umstellers - Cartouche du robinet et inverseur - Cartucho del grifo y desviador - Картридж
вентиля/девиатора
1
8
Ghiera serraggio cartuccia rubinetto/deviatore - Clamping ring for cartridge of on-o valve
and diverter - Klemmenring für Kartusche des on-o Ventils und Umstellers - Bague de serrage pour
cartouche du robinet et de l’inverseur - Casquillo de bloqueo para cartucho del grifo y del desviador -
ЗАЖИМНОЕ КОЛЬЦО КАРТРИДЖА ВЕНТИЛЯ/ДЕВИАТОРА
1
9Distanziale - Spacer - Abstandshalter - Espaceur - Distanciador - Распорка 1
10 Cannotto per distanziale - Bush for spacer - Buchse für Abstandshalter - Douille pour espaceur - Man-
guito para distanciador -
Распорная втулка
1
11
Astina per rubinetto/deviatore, Ø12x60 mm - Rod ø12x60 mm for on-off valve/diverter - Stange
ø12x60 mm für on-off Ventil/Umsteller - Tige ø12x60 mm pour robinet/inverseur - Varilla ø 12x60 para
grifo/desviador - ВТУЛКА ВЕНТИЛЯ/ДЕВИАТОРА, Ø12X60 ММ
1
12 Vite M4x45 mm - Screw M4x45 mm - Schraub M4x45 mm - Vis M4x45 mm - Tornillo M4x45 mm - ВИНТ
M4X45 ММ 1
13 Copertura termostatico - Cover for thermostatic unit - Abdeckung für Thermostat Einheit - Couvertu-
re pour l‘unité thermostatique - Cubierta para la unidad termostática - Крышка термостата 1
14 Vite M4x10 mm - Screw M4x10 mm - Schraub M4x10 mm - Vis M4x10 mm - Tornillo M4x10 mm -
Винт M4x10 мм 3
15
Copertura rubinetto/deviatore - Cover for on-o valve/diverter - Abdeckung für on-o Ventil/
Umsteller - Couverture pour robinet/inverseur - Cubierta para grifo/desviador - Крышка вентиля/
девиатора
1
3

Item Descrizione
Description - Beschreibung - Description - Descripción - Oписание Q.Ty
16 Vite M4x60 mm - Screw M4x60 mm - Schraub M4x60 mm - Vis M4x60 mm - Tornillo M4x60 mm - ВИНТ
M4X60 ММ 1
17 Copertura raccordo presa acqua - Cover for water supply elbow - Abdeckung für Wandanschlussbo-
gen - Couverture pour sortie murale - Cubierta para toma de agua - КРЫШКА ФИТИНГА ВОДОРОЗЕТКИ 1
18 Telaio di supporto - Support frame - Halterung - Châssis de support - Bastidor de soporte - ОПОРНАЯ
РАМА 1
19 Vite M4x50 mm - Screw M4x50 mm - Schraub M4x50 mm - Vis M4x50 mm - Tornillo M4x50 mm -
Винт M4x50 мм 3
20 Dima taglio raccordo - Template for connection cut - Schablone für den Schnitt der Verbindung - Ga-
barit pour couper la connexion - Plantilla para et corte de la connexión - Трафарет обрезки фитинга 1
21 Piasta di copertura - Cover plate - Abdeckplatte - Plaque de recouvrement - Placa cobertora -
наружная панель 1
22 Grano lettato M4x8 mm - Threaded pin M4x8 mm - Gewindestift M4x8 mm - Tige letée M4x8 mm -
Varilla roscada M4x8 mm - Резьбовой штифт М4х8 мм 3
23
Ghiera ssaggio copertura - Fastening bush for the cover - Befestigungsbuchse für die Abdeckung
- Bague de xation pour la couverture - Casquillo de jación para la cubierta - НАКОНЕЧНИК КРЕПЛЕНИЯ
КРЫШКИ
1
24 Camma - Cam - Nocken - Came - Excéntrica - эксцентрик 1
25 Dima di montaggio manopole - Template for knob installation - Schablone zur Griffmontage - Gaba-
rit de montage poignées - Plantilla de montaje pomos - шаблон монтажа регуляторов
1
26 Manopola Termostatico - Thermostatic mixer knob - Thermostatregler - Poignée mitigeur thermosta-
tique - Pomo termostático - РЕГУЛЯТОР ТЕРМОСТАТА 1
27 Manopola rubinetto/deviatore - on-off valve/diverter knob - on-off Ventil/Umsteller Griff - Poignée
du robinet/inverseur - Perilla del grifo/desviador - РУЧКА ВЕНТИЛЯ/ ДЕВИАТОРА 1
28 Presa acqua/supporto - Supply elbow-bracket - Wandanschlussbogen-Halter - Sortie murale-support
- Toma de agua-soporte - Водорозетка/держатель 1
29 Grano lettato M5x8 mm - Threaded pin M5x8 mm - Gewindestift M5x8 mm - Tige letée M5x8 mm -
Varilla roscada M5x8 mm - Резьбовой штифт М5х8 мм 2
30 Tappino coprigrano - Cap for threaded pin - Stopfen für Gewindestift - Buchon pour tige letée - Ta-
pon para varilla roscada - Заглушка штифта 2
31 Fisher Ø8mm - Fisher Ø8mm - Fisher Ø8mm - Fisher Ø8mm - Taco Fisher Ø8mm - дюбель Ø8mm 4
32 Vite Ø5x50 mm - Screw Ø5x50 mm - Schraub Ø5x50 mm - Vis Ø5x50 mm - Tornillo Ø5x50 mm - Винт
Ø5x50 мм 4
33-34 Chiave a brugola - Hex key - Sechskantschlüssel - Clé Allen - Llave Allen - Ключ 1
4

Caratteristiche Tecniche
Technical features - Caractéristiques techniques - Technische Eigenschaften -Características técnicas - Технические характеристики
CARATTERISTICHE TECNICHE:
Indice alimentazione calda: identicata da lettera“H”sul corpo incasso
Indice alimentazione fredda: identicata da lettera“C”sul corpo incasso
ATTENZIONE : non invertire il collegamento acqua calda e fredda.
Pulsante di blocco a 38°C - 42°C - 46°C per evitare manovre errate verso la richiesta di acqua
calda non desiderata
Dispositivo di sicurezza per l’elemento termosensibile per surriscaldamento dell’acqua calda
di alimentazione
CONDIZIONI DI IMPIEGO SECONDO NORMA UNI EN 1111
Limiti di impiego Limiti raccomandati per un
corretto funzionamento
Pressione dinamica ≥ 0.5 bar ≥ 1 bar ÷ ≤ 5 bar
Pressione statica ≤ 10 bar
Temperatura acqua calda ≤ 90° C ≥ 55° C ÷ ≤ 65°C
Temperatura acqua fredda ≤ 25° C ≥ 5° C ÷ ≤ 20°C
I
NOTA: in caso di pressioni superiori a 5 bar si raccomanda di installare un riduttore
di pressione.
Per garantire il funzionamento ottimale del dispositivo è importante che le
pressioni di servizio (acqua calda e acqua fredda) siano il più possibile bilanciate.
TECHNICAL CHARACTERISTICS:
Hot water indicator: Marked with “H” letter on the concealed body
Cold water indicator: Marked with “C” letter on the concealed body
CAUTION: do not invert the hot/cold water connections.
Lock button at 38°C - 42°C - 46°C to prevent accidental adjustment to very hot temperatures.
Safety device for the thermosensitive element to prevent the overheating of hot water inow.
CONDITIONS OF USE ACCORDING TO UNI EN 1111
Limits of use Recommended limits for a proper
functioning
Dynamic pressure ≥ 0.5 bar ≥ 1 bar ÷ ≤ 5 bar
Static pressure ≤ 10 bar
Warm water temperature ≤ 90° C ≥ 55° C ÷ ≤ 65°C
Cold water temperature ≤ 25° C ≥ 5° C ÷ ≤ 20°C
NOTE: In case of pressures above 5 bar it is recommended to install a pressure
reducer.
In order to assure the optimal functioning of the device , it is important that the
service pressures (cold and warm water) are as balanced as possible.
5

TECHNISCHE EIGENSCHAFTEN:
Warmwasseranzeige: mit “H” Buchstabe auf dem Unterputz Körper gekennzeichnet
Kaltwasseranzeige: mit “C” Buchstabe auf dem Unterputz Körper gekennzeichnet
ACHTUNG: Warm- und Kaltwasseranschluss nicht austauschen.
Blockierungsknopf bei 38°C - 42°C - 46°C, um falsche Handhabung zur Anforderung von nicht
erwünschtem Warmwasser zu verhindern. Sicherheitsvorrichtung für das wärmeempndliche
Element zur Überhitzung des Warmwassers.
NUTZUNGSBEDINGUNGEN GEMÄSS UNI EN 1111
Nutzungsbeschränkungen
Empfohlene Grenzen für ein
ordnungsgemäßes Funktionieren
Dynamischer Druck ≥ 0.5 bar ≥ 1 bar ÷ ≤ 5 bar
Statischer Druck ≤ 10 bar
Warmwasser Temperatur ≤ 90° C ≥ 55° C ÷ ≤ 65°C
Kaltwasser Temperatur ≤ 25° C ≥ 5° C ÷ ≤ 20°C
HINWEIS: Bei Wasser Drück mehr als 5 bar, wird es empfohlen, einen Druckminderer zu
installieren.
Um das optimale Funktionieren des Geräts zu gewährleisten, ist es wichtig, dass die
Betriebsdrücke (kaltes und warmes Wasser) so ausgeglichen wie möglich sind.
D
CARACTERISTIQUES TECHNIQUES:
Indicateur alimentation eau chaude : Marqué par lettre “H” sur le corps encastré
Indicateur alimentation eau froide : Marqué par lettre “C” sur le corps encastré
ATTENTION : ne pas intervertir le raccordement de l’eau chaude et de l’eau froide.
Bouton de verrouillage à 38°C - 42°C - 46°C pour éviter toute fausse manœuvre vers une
demande d’eau chaude non souhaitée. Dispositif de sécurité de l’élément thermosensible pour
empêcher toute surchaue de l’eau chaude d’alimentation.
CONDITIONS D'UTILISATION SELON UNI EN 1111
F
Limites d'utilisation Limites recommandées pour un
bon fonctionnement
Pression dynamique ≥ 0.5 bar ≥ 1 bar ÷ ≤ 5 bar
Pression statique ≤ 10 bar
Temperature eau chaude ≤ 90° C ≥ 55° C ÷ ≤ 65°C
Temperature eau froide ≤ 25° C ≥ 5° C ÷ ≤ 20°C
REMARQUE: En cas de pressions supérieures à 5 bar, il est recommandé d'installer
un réducteur de pression.
An d'assurer le fonctionnement optimal de l'appareil, il est important que les
pressions de service (eau froide et eau chaude) soient aussi équilibrées que
possible.
6

CARACTERÍSTICAS TÉCNICAS:
Indicación para la salida de agua caliente: Marcado por la letra “H” sobre el cuerpo empotrado
Indicación para la salida de agua fría: Marcado por la letra “C” sobre el cuerpo empotrado
ATENCIÓN: no invierta las entradas del agua caliente y fría.
Pulsador de bloqueo en 38°C - 42°C - 46°C para evitar maniobras equivocadas en la solicitud
de agua caliente no deseada.
Dispositivo de seguridad para el elemento termosensible por sobrecalentamiento del agua
caliente de alimentación.
CONDICIONES DE USO SEGÚN UNI EN 1111
E
Límites de uso Límites recomendados para un
buen funcionamiento
Presión dinámica ≥ 0.5 bar ≥ 1 bar ÷ ≤ 5 bar
Presión estática ≤ 10 bar
Temperatura agua caliente ≤ 90° C ≥ 55° C ÷ ≤ 65°C
Temperatura agua fria ≤ 25° C ≥ 5° C ÷ ≤ 20°C
NOTA: En caso de presiones superiores a 5 bar, se recomienda instalar un reductor
de presión.
Para garantizar el funcionamiento óptimo del dispositivo, es importante que las
presiones de servicio (agua fría y caliente) sean lo más equilibradas posible.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Указатель подведения горячей воды: обозначение буквой “ Н “ на встраиваемом корпусе
Указатель подведения холодной воды: обозначение буквой “ С “ на встраиваемом корпусе
Внимание: НЕ ПЕРЕПУТАЙТЕ трубы подведения горячего и холодного водоснабжения к
смесителю
Кнопка блокатор на 38°C - 42°C - 46°C градусов, во избежание ошибочных манипуляций
подачи горячей воды.
Устройство, предохраняющее от перегрева горячей водой для
термочувствительного элемента.
ЭКСПЛУАТАЦИОННЫЕ УСЛОВИЯ СОГЛАСНО НОРМАТИВОВ UNI EN 1111
RUS
Ограничительные
пределы
Рекомендуемые пределы для
корректного использования
Динамическое давление ≥ 0.5 bar ≥ 1 bar ÷ ≤ 5 bar
Статическое давление ≤ 10 bar
Температура горячей воды ≤ 90° C ≥ 55° C ÷ ≤ 65°C
Температура холодной воды ≤ 25° C ≥ 5° C ÷ ≤ 20°C
ВАЖНО: в случае, когда давление превышает 5 бар, рекомендуется установить
ограничитель давления.
Для гарантии оптимальной работы изделия, очень важно, чтобы рабочее давление
(горячей и холодной воды) было как можно более сбалансировано.
7

82-105
7
50
88
282.5
Ø40 Ø40
Ø29
318
100
100 10068.5 49.5
1/2" GAS
3/4" GAS
163.5
Z005350
50
7 82-105
40 40
30
88
282.5
3/4" GAS
100
68.5 100 100 49.5
318
1/2" GAS
163.5
Z005354
8

max 25 mm
min. 80 mm
155 mm
1100 ÷ 1200
mm
Ingombri d’incasso - Concealed appliance overall dimensions - Encombrement d’encastrement
Platzbedarf für den Einbau - Espacio necesario para empotrar - Размеры для встраивания
Fig_1
Parete piastrellata
Tiled wall
Geieste Wand
Mur carrelé
Pared azulejada
Стена с финишной отделкой
Quote importanti
Important sizes - Dimensions importantes - Wichtige Abmessungen
Tamaños importantes - Необходимые значения
9

HOT water
COLD water
HOT water
COLD water
Fig_2
10

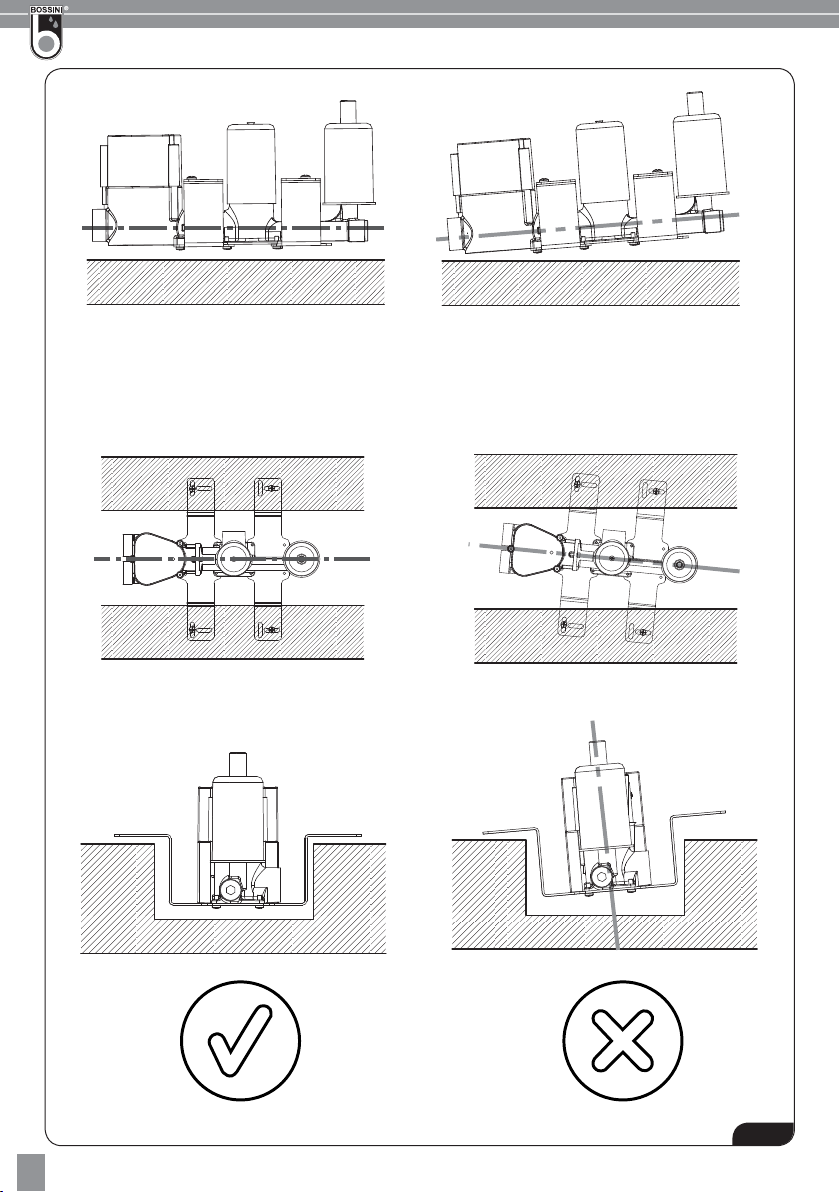

Installazione
Installation - Installation - Montage - Instalación - установка

390 mm
155 mm
Fig_3
Fig_4
11

Fig_5
12

Ø 8mm
HOT water
COLD water
3/4”GAS
3/4”GAS
3/4”GAS
Fig_6
Spurgare sempre l’impianto prima di collegare i tubi di alimentazione.
É consigliabile installare all’ingresso dell’impianto un apposito filtro.
Always flush out the system before connecting it to the supply pipes.
The installation of a special inflow filter is recommended.
Muss die Rohrleitung vor dem Anschluss sorgfältig gespült werden.
Das Einbauen eines Filters am Eingang der Anlage ist zu empfehlen.
Purger l’installation avant de raccorder les conduits d’alimentation.
Il est conseillé d’installer, à l’entrée de l’installation, un filtre prévu à cet effet.
Purgue siempre la instalación antes de conectar los tubos de alimentación.
Se recomienda instalar un filtro adecuado en la entrada de la instalación.
Всегда обязательно прочищайте оборудование прежде, чем подвести
к нему трубы водоснабжения.
Рекомендуется установить соответствующие фильтры на входе к
смесителю.
13

M
a
x
M
i
n
M
a
x
M
i
n
32
Usare canapa o teon
Use hemp or teon
Employer chanvre ou teon
Benutzen Sie Hanf oder Teon
Usar cáñamo o teón
Используйте лен или тефлон
Fig_7
31
14

M
a
x
M
i
n
M
a
x
M
i
n
Per la progettazione, installazione e collaudo di impianti di alimentazione e distribuzione d’acqua fredda
e calda, fare riferimento alle normative vigenti: UNI EN 806 e UNI 9182
For designing, installing and testing supply and distribution systems of warm and cold water, refer to
current norms: UNI EN 806 and UNI 9182
Um die Versorgungs- und Verteilungsanlage für Warm- und Kaltwasser zu entwerfen, einbauen und
prüfen, muss man die geltenden Normen UNI EN 806 and UNI 9182 betreen
Pour concevoir, installer et tester une système d’alimentation et distribution de l’eau froide et chaude, on
doit se référer aux normes en vigueur: UNI EN 806 et UNI 9182
Para diseñar, instalar y probar sistemas de alimentación y distribución de agua fría y caliente, referirse a
las normas vigentes: UNI EN 806 y UNI 9182
При проектировании, установки и проведению тестирования на оборудовании по водоснабжению и
распределению горячей и холодной воды, придерживаться действующих нормативов: UNI EN 806 и UNI 9182
16
15
Fig_8
15

Fig_9
M
a
x
M
i
n
M
a
x
M
i
n
M
a
x
M
i
n
M
a
x
M
i
n
15 16
16

M
a
x
M
i
n
M
a
x
M
i
n
Fig_11
M
a
x
M
a
x
M
a
x
Fig_10
17
NELLA POSA DEL RIVESTIMENTO RISPETTARE LE INDICAZIONI DI MINIMO E MASSIMO
During the wall covering, follow the instructions about the minimum and maximum amounts.
Pour la pose du revêtement, veiller à tenir compte des indications de minimum et maximum
Halten sie sich beim verlegen der wandverkleidung an die angaben min und max
Durante la colocación del revestimiento, respete las marcas de mínimo y máximo.
При облицовке поверхности придерживаться минимальных и максимальных показателей

13 15 17
16
14
Fig_12
18

Fig_13
11
Fig_14
10
19
Montare il particolare n°10 e avvitarlo fino a livello del rivestimento, aiutarsi appoggiando la livella
al rivestimento esterno e utilizzarla come riferimento
Mount part n. 10 and screw it up to the level of the tiles; for better result place a level on the tiles
and use it as a reference
Teil n. 10 einbauen und ihn bis auf die Höhe der Fliesen schrauben; für ein besseres Ergebnis eine
Richtwaage auf die Fliesen legen, und sie als Referenz verwenden
Monter la pièce n. 10 et visser-le au niveau du carrelage; pour un meilleur résultat placer un niveau
sur le carrelage et utiliser-le comme référence
Montar la parte n. 10 y atorníllarla al nivel de los azulejos; para obtener un mejor resultado, colocar
un nivel sobre los azulajos y úsarlo como referencia
Установить деталь №10 и прикрутить до уровня финишной отделки, используя для
выравнивания строительный уровень

18
19
19
6
12
2
Fig_16
21
23
22
33
Fig_15
20
