Breitling COCKPIT B50 User manual

COCKPIT B50
INSTRUMENTS FOR PROFESSIONALS

COCKPIT B50

P1
P2

FRANÇAIS 5-59
ENGLISH 61-115
DEUTSCH 117-171
ITALIANO 173-227
3

4

5
TABLE DES MATIÈRES
1. Généralités
a) Heure de référence et fuseaux horaires
b) Fonctions
c) Interfaces utilisateur
d) Réglage de l’intensité lumineuse
e) Parcage des aiguilles
f) Blocage d’une fonction
2. Batterie rechargeable et gestion de l’énergie
a) Batterie rechargeable
b) Gestion de l’énergie
c) Recharge de l’accumulateur
3. Initialisation de la montre
4. Mise à l’heure de la base de temps de la montre (UTC)
a) Réglage (SET UTC)
5. Réglage de la date (SETDATE)
6. Réglage du fuseau principal (TIME)
a) Réglage (SETTIME)
7. Configuration de la montre (SETTING)
a) SyNChro
b) TIlT (oN ou oFF)

6
c) lUMIErE (CoUrT, MoyEN ou loNG)
d) DISplAy (DISp oN ou DISpoFF)
e) MoDE NUIT (oN ou oFF)
f) SIGNAl AlArME (BUZZEr, VIBrEUr ou lES 2)
g) ToNE (oFF, poUS, poUS+hr ou poUS+Ch)
h) MoDE (pIloTE ou SporT)
i) lANGUE (ENGlISh, FrANCE, DEUTSCh ou ESpANol)
8. Affichage de la date (DATE)
9. Alarmes-réveils (Al1 et Al2)
a) Réglage (SET Alx)
b) Utilisation
10. Chronographe avec temps intermédiaires et tachymètre (Chr ADD)
a) Mesure d’un temps unique
b) Mesure d’un temps avec temps intermédiaire(s)
c) Flyback
d) Tachymètre
e) Conversion d’unités de vitesse
f) Introduction de la distance pour le tachymètre
g) Synchronisation de l’aiguille des secondes
11. Chronographe «tours» (lAp TMr)
a) Chronométrage de plusieurs tours (lAp)
b) Synchronisation de l’aiguille des secondes

7
12. Chronographe «temps de vol» (ChrFlGT)
a) Chronométrage d’un «temps bloc»
b) Relecture des «temps blocs»
c) Effacement d’un ou plusieurs blocs
13. Countdown countup clock (CDCUClK)
a) Réglage (SETCDCU)
b) Utilisation
14. Alarme du countup (AlCU)
a) Réglage (SETAlCU)
b) Utilisation
15. Compte à rebours (TIMEr)
a) Réglage (SET TMr)
b) Utilisation
16. Second fuseau horaire (TIME 2)
a) Réglage (SET T2)
b) Fonction SWAp
c) Exemple d’utilisation de la fonction SWAp
17. Etat de charge de la batterie (BATxx%)
a) Mode «DEEp SlEEp»
18. Liste des mots de l’interface utilisateur

8
1. GÉNÉRALITÉS
Ce chronographe multifonction certifié chronomètre par le COSC est doté
d’un accumulateur rechargeable. Selon son utilisation, il sera nécessaire de le
recharger tous les 20 à 70 jours.
a) Heure de référence et fuseaux horaires
IMPORTANT: il est fondamental de bien comprendre que la base de temps
de la montre est le fuseau horaire UTC (pour «Temps Universel Coordonné»),
correspondant à l’ancienne appellation GMT (pour «Temps Moyen de
Greenwich»). L’heure UTC doit être introduite manuellement. Elle peut être
trouvée sur le site www.breitling.com. L’heure locale TIME et le second fuseau
horaire TIME 2 sont réglés en fonction du décalage par rapport au fuseau UTC
(par pas de 1 heure et/ou de 15 minutes).
b) Fonctions
Les fonctions suivantes sont disponibles par défaut:
1. TIME: fuseau horaire principal, indiqué en permanence par les aiguilles, avec
possibilité d’afficher la date (DATE) – voir chapitres 5, 6 et 8.
2. AL 1 et AL 2: deux alarmes journalières – voir chapitre 9.
3.
CHR ADD: chronographe avec temps intermédiaires et tachymètre – voir
chapitre 10.

9
4. LAP TMR: chronographe «tours» pour le décompte des temps au tour – voir
chapitre 11.
5. CHRFLGT: chronographe «temps de vol» permettant de chronométrer des
«temps blocs» en mémorisant l’heure de départ et l’heure d’arrivée, ainsi que
la date du vol et sa durée – voir chapitre 12.
6. CDCUCLK (CountDown CountUp CLocK): compte à rebours enchaînant avec un
chronographe «longue durée» ou MET (Mission Elapsed Time) – voir chapitre 13.
7. ALCU: alarme liée au chronographe de mission MET – voir chapitre 14.
8. TIMER: compte à rebours – voir chapitre 15.
9. TIME 2: second fuseau horaire, pouvant être facilement interverti avec le fuseau
principal TIME – voir chapitre 16.
10. UTC: base de temps de la montre devant correspondre à l’heure UTC – voir
chapitre 4.
11. SETTING: divers réglages permettant de configurer et personnaliser sa montre
– voir chapitre 7.
12. BAT: indication de l’état de charge de la batterie – voir chapitre 17.
Les trois fonctions CHRFLGT, CDCUCLK et ALCU peuvent être masquées
temporairement si l’on n’en a pas besoin (voir chapitre 7.h).

10

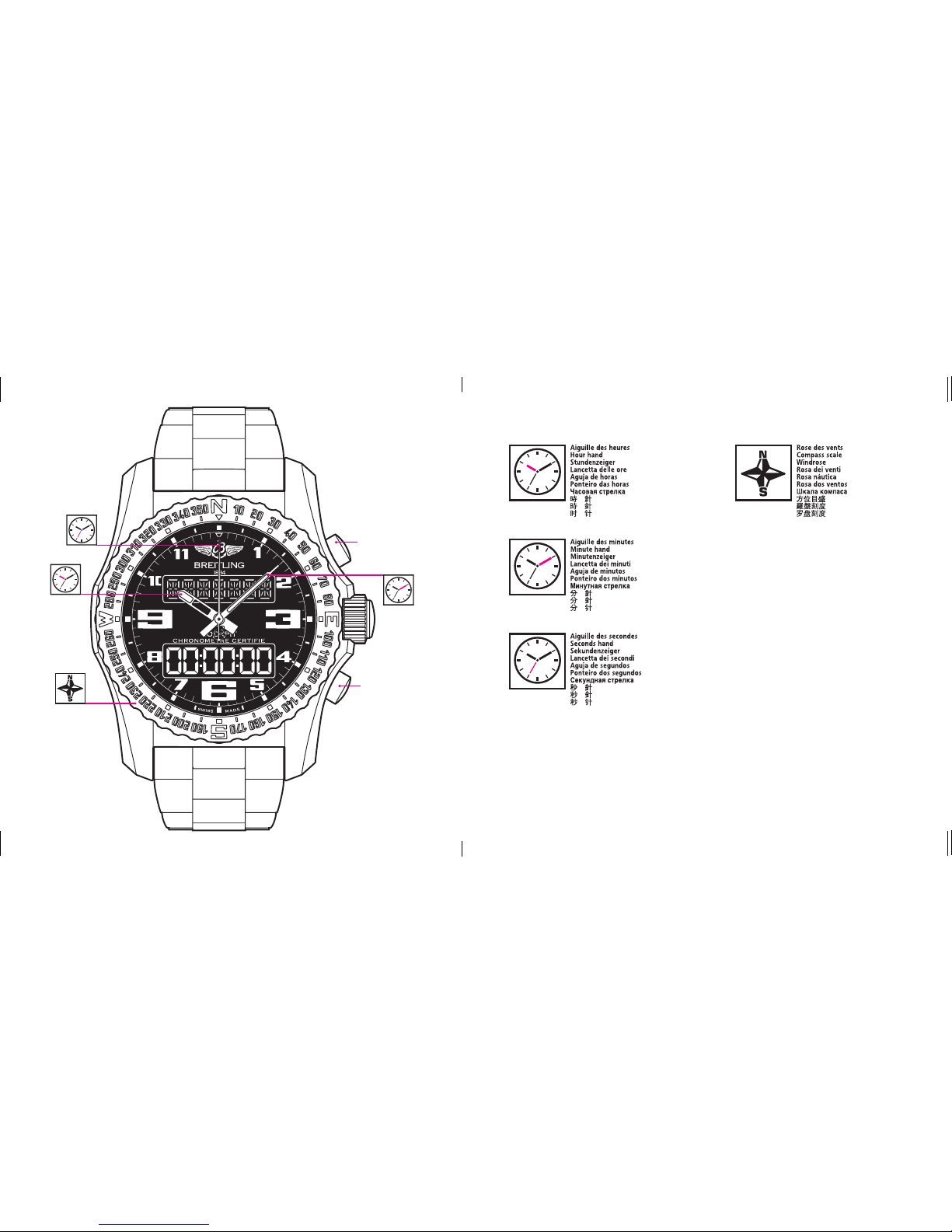

c) Interfaces utilisateur
La montre possède 3 aiguilles centrales (heures H, minutes M et secondes SEC ou
trotteuse) ainsi que 2 affichages digitaux: écran supérieur à 12 h (composé
de 7 digits alphanumériques ███████) et écran inférieur à 6h (6 digits 88:88:88).
Les différentes fonctions sont sélectionnées par rotation de la couronne.
Cette dernière présente deux positions axiales stables:
– neutre 1 (pour le changement de fonctions)
– tirée 2 (pour les réglages)
– ainsi qu’une position instable 0
(qui fait office de poussoir,
notamment pour éclairer les affichages digitaux).
La couronne peut être tournée en avant (dans le sens des aiguilles d’une montre)
ou en arrière (dans le sens contraire des aiguilles d’une montre).
Si l’on oublie la tige de la couronne en position tirée, l’écran supérieur affiche
prESSEr TIGE à intervalles réguliers; de plus, un bip retentit toutes les 30 secondes.
Une pression courte (0) sur la couronne permet d’éclairer les deux affichages
digitaux. Si l’on a activé l’option TILT (voir chapitre 7.b), l’éclairage s’enclenche
automatiquement en fonction de la position du poignet.
La montre possède deux poussoirs (P1 à 2h et P2 à 4h), dont l’action est liée à la
fonction sélectionnée. Selon l’action désirée, l’utilisateur doit exercer une pression

11
courte ou longue (env. 2 secondes). Si aucune action n’est associée aux poussoirs,
l’inscription Nop apparaît sur l’écran supérieur.
ATTENTE: indique que la montre est en cours de calcul.
oVF (overflow) indique que la limite d’un compteur a été dépassée.
d) Réglage de l’intensité lumineuse
Une pression longue sur la couronne permet d’entrer en mode réglage de l’intensité
lumineuse. Ce réglage s’effectue par rotation de la couronne: affichage lUMIErE
sur l’écran supérieur, puis sélection de x/4 (x représentant le niveau de 1 à 4). Le
nouveau réglage doit être confirmé par une pression courte sur la couronne. Après
10 secondes, la montre quitte automatiquement le mode réglage.
Plus le chiffre est élevé, plus l’intensité lumineuse l’est aussi. Il faut tenir compte
du fait que plus l’intensité lumineuse est importante, plus la montre consomme
de courant, ce qui a pour conséquence de réduire d’autant son autonomie (voir
chapitre 2).
e) Parcage des aiguilles
Une double pression sur la couronne permet de «parquer» les aiguilles des heures
et des minutes (à 9h14 ou 2h 47) pour ne pas perturber la lisibilité des deux
affichages digitaux. L’aiguille des secondes continue d’avancer normalement. Dans
ce mode, toutes les fonctions digitales restent parfaitement fonctionnelles. Il faut
une seconde double pression pour libérer les aiguilles.

12
Les aiguilles sont automatiquement parquées lorsque la couronne est tirée en
mode SETTING.
f) Blocage d’une fonction
Si l’on désire maintenir affichée une fonction spécifique, il est possible de le faire
en désactivant la rotation de la couronne en position neutre. Pour ce faire, il faut
effectuer une triple pression sur la couronne. L’affichage sur l’écran à 12h indique
loCKED durant 2 secondes environ. A partir de cet instant, la fonction choisie
restera affichée jusqu’à ce que l’on effectue une nouvelle triple pression sur la
couronne (indication UNloCKD sur l’écran à 12h). En mode «bloqué», si l’on effectue
une rotation de la tige, l’affichage à 12h indique loCKED durant 2 secondes.
2. BATTERIE RECHARGEABLE ET GESTION DE L’ÉNERGIE
a) Batterie rechargeable
La montre est alimentée par un accumulateur Li-ion rechargeable. La recharge
s’effectue grâce aux deux contacts situés à 9h, sur le flanc du boîtier, en utilisant
le câble spécial livré avec le chronographe. Le connecteur comporte un aimant
intégré permettant d’assurer le contact avec la montre.
L’autonomie de la montre dépend de l’utilisation que l’on en fait. Les principaux
consommateurs sont l’éclairage des affichages LCD et le vibreur (suivis, dans une
moindre mesure, par l’alarme sonore). Plus on utilise ces deux éléments, moins
grande sera l’autonomie. Les deux graphiques suivants donnent des valeurs

13
typiques d’autonomie en fonction de l’utilisation de l’éclairage. On constate que
l’autonomie de la montre peut dépasser deux mois en cas d’utilisation très faible
de la lumière ou se limiter à une dizaine de jours lors d’une utilisation intensive.

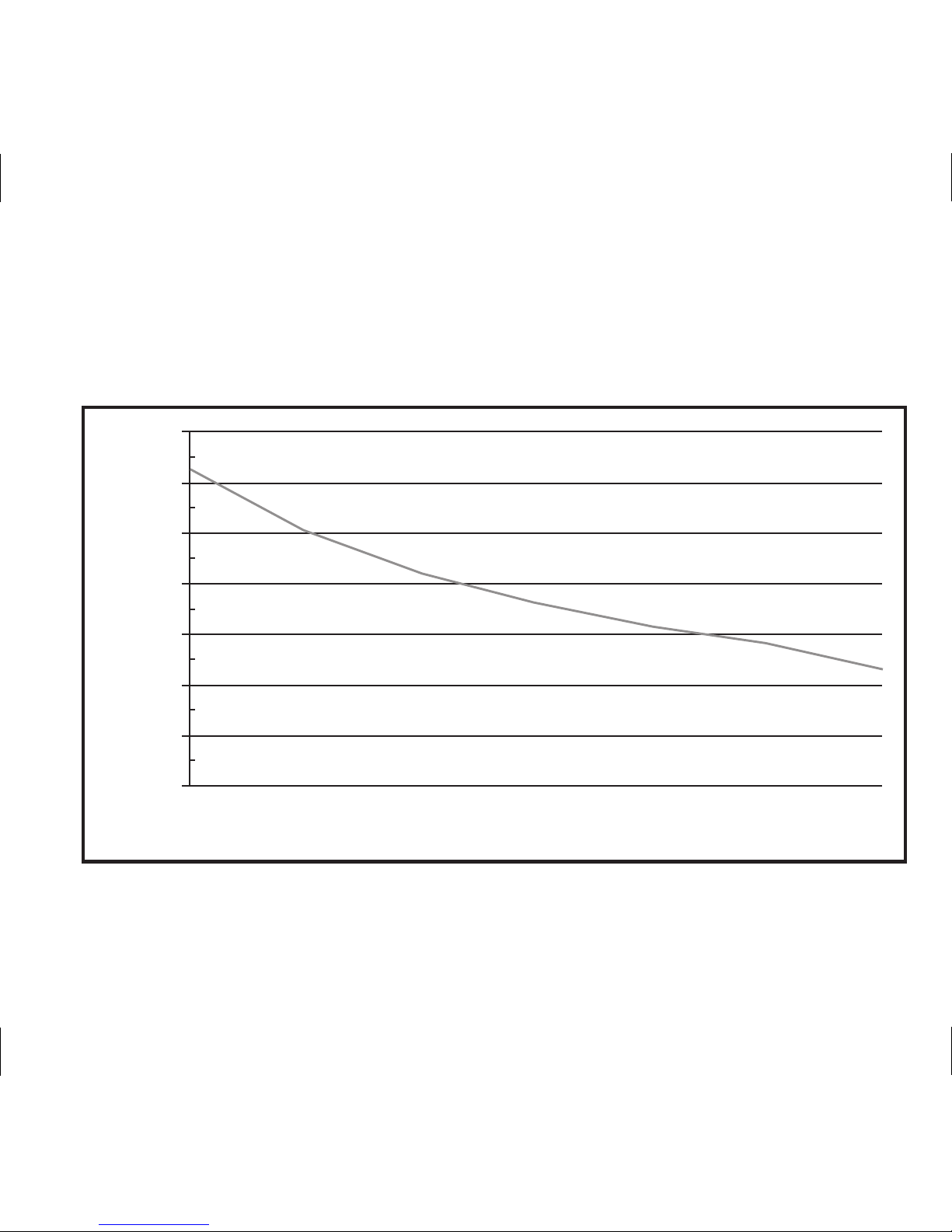

Graphique 1: autonomie typique en jours pour 10 minutes d’utilisation de la lumière et 10
secondes par jour d’alarme (vibreur et buzzer) en fonction du niveau de réglage de la lumière.
70
60
50
40
30
20
10
1 2 3 4
0
Autonomie typique en jours
Réglage d’intensité

14

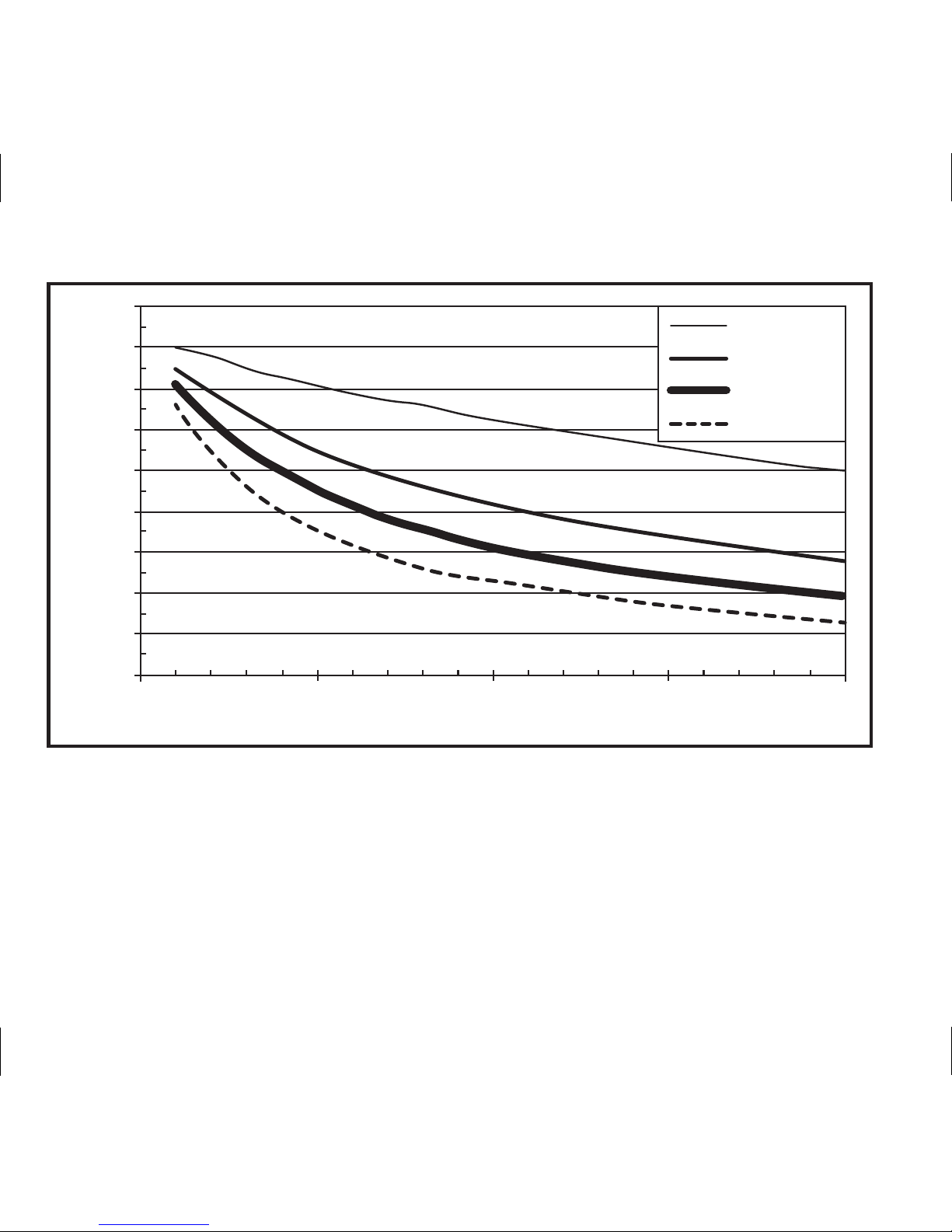

Graphique 2: autonomie typique en jours en fonction de l’utilisation de la lumière en minutes
par jour (pour les quatre réglages d’intensité).
10
20
30
40
50
5 100
60
70
80
90
0
Autonomie ( jours)
Utilisation journalière de la lumière (minutes)
15 20
intensité 1
intensité 2
intensité 3
intensité 4

15
b) Gestion de l’énergie
La montre est équipée d’un système de gestion de l’énergie intelligent permettant
d’optimiser son autonomie. L’objectif ultime est d’éviter de devoir la régler à
nouveau après un «arrêt». En fonction de l’état de charge de l’accumulateur, la
montre informe l’utilisateur du besoin de recharge; en parallèle, elle désactive les
gros consommateurs au fur et à mesure de la décharge de la batterie. La séquence
comporte trois niveaux successifs:
1.
1er niveau: la trotteuse (aiguille des secondes) avance par pas de 4 secondes
toutes les 4 secondes. L’heure analogique et l’heure digitale sont indiquées
correctement, les fonctions digitales et les alarmes sont opérationnelles. Ceci
arrive après 20 à 70 jours d’utilisation (selon le graphique 2), en fonction du
degré d’utilisation de la lumière et des alarmes (vibreur et buzzer).
2. 2eniveau: la trotteuse est arrêtée à 12h, les gros consommateurs (lumière,
vibreur et «bips» de fonctions) sont désactivés. A chaque pression sur la
couronne, l’indication
loW BAT apparaît sur l’écran supérieur en lieu et place de
la lumière. Si la montre est configurée en mode
DISpoFF (affichage uniquement
avec la lumière – voir chapitre 7.d), elle bascule automatiquement en mode
DISp oN . L’heure analogique (sans la seconde) et l’heure digitale sont indiquées
correctement, les fonctions digitales sont opérationnelles et les alarmes ne
fonctionnent qu’avec le buzzer. Cet état peut durer quelques jours.
3. 3eniveau: arrêt des moteurs avec «parcage» des aiguilles des heures et des
minutes (à 9h14 ou 2h 47), l’aiguille des secondes restant à 12h, et extinction

16
des affichages LCD. Dès lors, la montre se met dans un état de veille permettant
de garder la synchronisation des aiguilles, l’heure exacte ainsi que la date en
tâche de fond. Cet état peut durer une trentaine de jours; au-delà, toutes
les informations seront perdues et la montre devra être réinitialisée. Il faut
procéder à une recharge pour sortir la montre de l’état de veille.
Dès que la recharge démarre, les aiguilles et les divers indicateurs (TIME,DATE,
etc.) se remettent à jour. Si l’on a attendu trop longtemps avant de recharger la
montre, une réinitialisation complète sera nécessaire (voir chapitre 3).
La fonction BATTEry affiche à tout instant l’état de charge de la batterie.
Un changement d’accumulateur ne sera nécessaire qu’après environ 300 recharges
complètes, soit plus de 10 ans d’utilisation. Il ne pourra être effectué que par un
centre de service agréé Breitling.

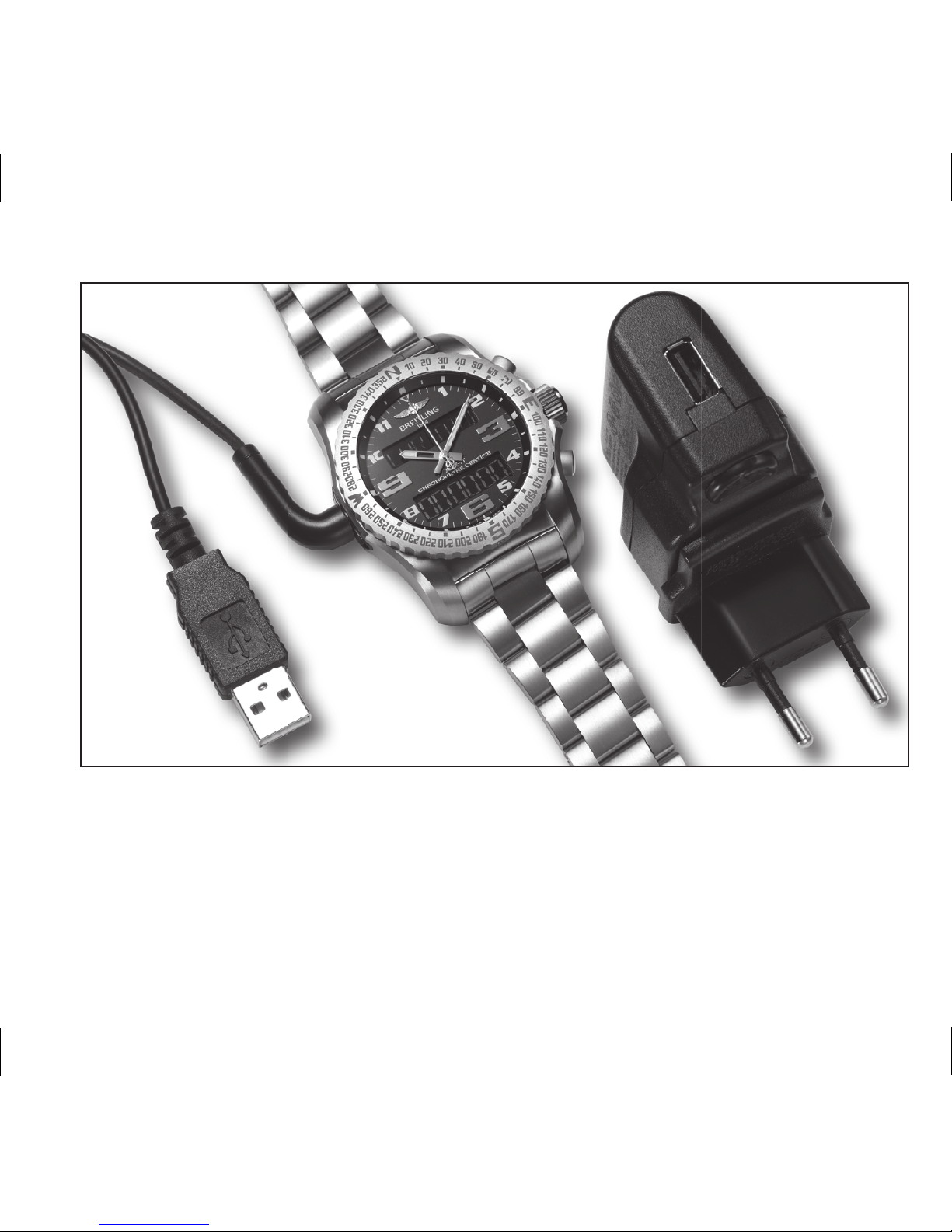

c) Recharge de l’accumulateur
Après l’achat, il est recommandé de procéder à une recharge complète de
l’accumulateur avant toute manipulation. Pour cela, la montre doit être connectée
au câble fourni, puis l’on branchera le câble lui-même sur l’adaptateur secteur USB
également fourni (voir figure 1). Le connecteur est équipé d’un aimant assurant le
contact et d’un système d’alignement mécanique. Dès que le contact s’établit, la
montre émet une confirmation sonore par bip et par flash lumineux sur l’affichage
LCD; si les aiguilles étaient arrêtées, elles se remettent à l’heure et sur l’écran
supérieur apparaît la mention ChArGE.

17
Figure 1
Une fois la recharge terminée, l’écran supérieur affiche BAT 100% et la montre émet
un flash lumineux. Une recharge complète dure environ 2 heures.

18
Dès que la montre est déconnectée du câble-chargeur (UNplUG apparaît sur l’écran
supérieur), trois cas peuvent se présenter:
1. La montre fonctionnait normalement et il n’y a rien à faire.
2. La montre était en veille ou pas totalement déchargée: il n’y a, en principe, rien
à faire, mais par sécurité, il faut passer au travers de la procédure d’initialisation
afin de confirmer les divers états (voir chapitre 3).
3. La montre était complètement déchargée et il faut procéder à un réglage
d’initialisation (voir chapitre 3).
ATTENTION: pour la recharge de la montre, utiliser le câble fourni avec le
transformateur.
Il est cependant également possible d’utiliser le câble directement sur un port
USB d’un PC/Mac. Dans ce cas, veuillez noter que la protection anti-court-circuit
d’un port USB sur PC/Mac ou ordinateur portable dépend de chaque appareil.
Veillez à ne pas court-circuiter les deux contacts du câble de recharge, en
particulier, à ne pas placer l’extrémité du câble sur des surfaces métalliques.

19
3. INITIALISATION DE LA MONTRE
Lors d’une première utilisation, ou à la suite d’une recharge, la montre guide
l’utilisateur au travers de la séquence suivante:
1. Tirer la couronne en position 2 (TIrEr TIGE) afin d’activer le mode réglages
2. Effectuer une synchronisation (SyNChro) des aiguilles des heures, des minutes et
des secondes par rapport à l’affichage digital (voir chapitre 7.a)
3. Faire la mise à l’heure exacte du fuseau UTC (SET UTC), qui constitue la base de
temps principale de la montre, et non l’heure locale (voir chapitre 4)
4. Régler la date (SETDATE) (voir chapitre 5)
5. Régler le fuseau principal TIME (SETTIME) en fonction du décalage par rapport
au fuseau UTC (voir chapitre 6)
6. Repousser la couronne en position neutre 1.
Selon l’état de la montre avant la recharge, il ne sera nécessaire d’effectuer que
certains réglages, voire aucun.
N.B.: il n’est possible de régler les minutes par pas de 1 minute que dans la fonction
UTC . En affichage TIME ou TIME 2 , les heures se règlent en fonction du décalage par
rapport au fuseau UTC et les minutes par pas de 15 minutes. La seconde, par contre,
peut être réglée de manière précise dans chacun des fuseaux horaires et elle sera
automatiquement mise à jour dans les autres fuseaux.
