Brigmton BEM-500 User manual

1
Modelo BEM-500
Estación Meteorológica
Manual de Instrucciones
Características:
zPronóstico del tiempo con sol, nubes y claros, nubes, lluvia y tormenta.
zFrecuencia de recepción RF 433 MHz
zSelección de un máximo de tres canales de radiofrecuencia (RF) con sensor
térmico sin cable
(Un sensor térmico sin cable: incluido)
zDistancia de transmisión: 30 metros (en zona abierta).
zIntervalos de medición:
Temperatura interior: 0 °C ~ +50 °C
Humedad: 20% ~ 99%
Temperatura exterior: -50 °C ~ +70 °C
zFunción de aviso de temperatura.
zMemoria de máximas / mínimas de humedad, temperatura interior y exterior.
zPantalla de fase lunar.
zIndicador de marea alta, marea media y marea baja.
zIndicador de bajo nivel de carga de las pilas para el sensor exterior.
zCalendario perpetuo hasta el 2069.
zFormato de visualización de la hora: 12 / 24 h (a seleccionar).
zDía de la semana en 8 idiomas (a seleccionar).
zMontaje en pared o sobre mesa (a seleccionar).
zPilas:
Aparato: 3 pilas de tamaño AA y 1,5 V DC.
Sensor térmico: 2 pilas de tamaño AA y 1,5 V DC

2

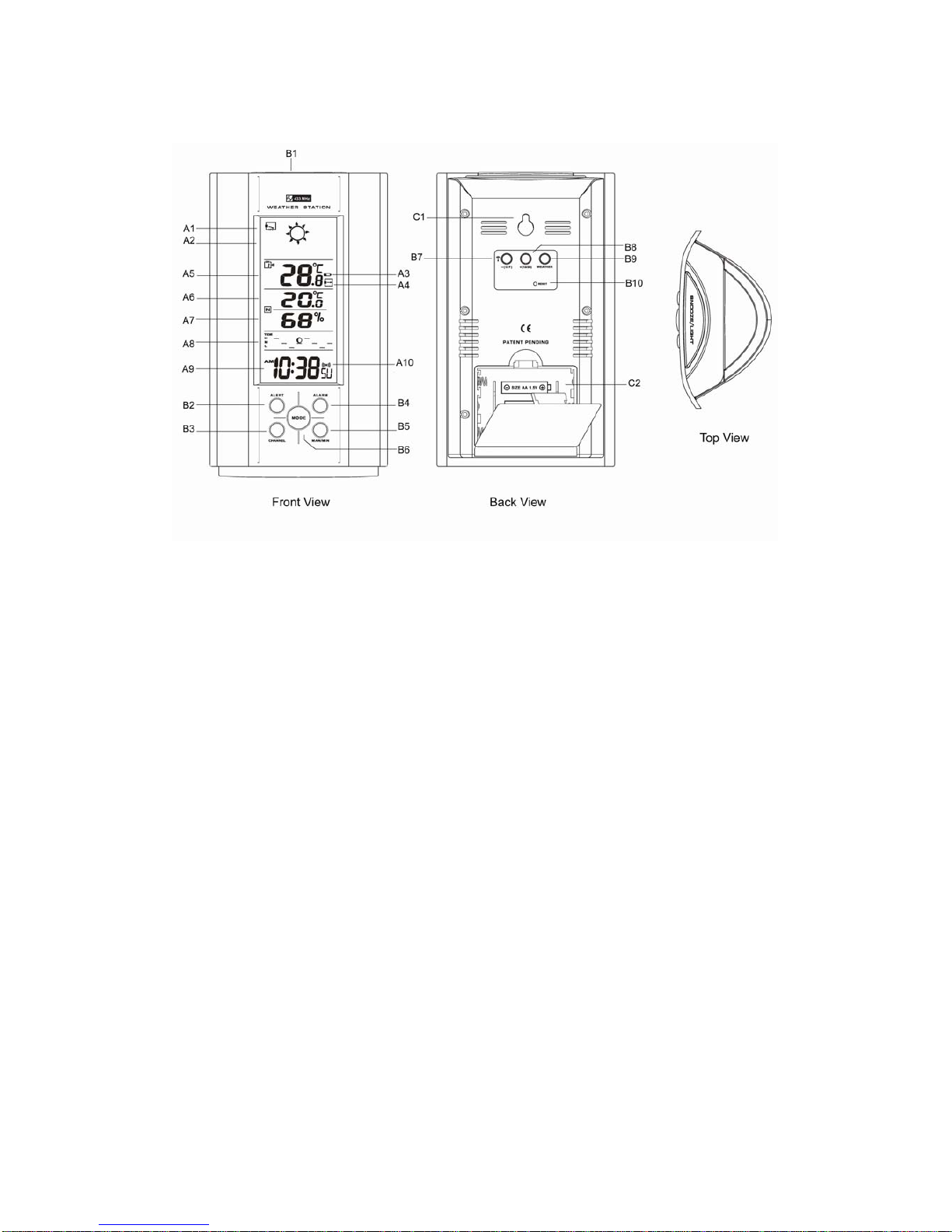

Aspecto del aparato
Parte A - Pantalla LCD
A1: Tendencia de presión barométrica A2: Pronóstico del tiempo
A3: Símbolo de bajo nivel de carga de las pilas A4: Tendencia de la temperatura exterior
A5: Temperatura exterior A6: Temperatura interior
A7: Humedad interior A8: Fase lunar & Indicación de la marea
A9: Hora actual A10: Símbolo del despertador
Parte B- Botones
B1: Botón de iluminación / función de cabezada
(SNOOZE / LIGHT)
B2: Botón de aviso (ALERT)
B3: Botón de canal (CHANNEL) B4: Botón de encendido / apagado del
despertador (ALARM ON / OFF)
B5: Botón máximas / mínimas (MAX / MIN) B6: Botón de modo (MODE)
B7: Botón “-(°C/°F)” B8: Botón“+(12/24)”
B9: Botón del tiempo (WEATHER)
B10: Botón de puesta a cero (RESET)
Parte C- Estructura
C1: Hueco para montaje en pared C2: Compartimento de las pilas

3

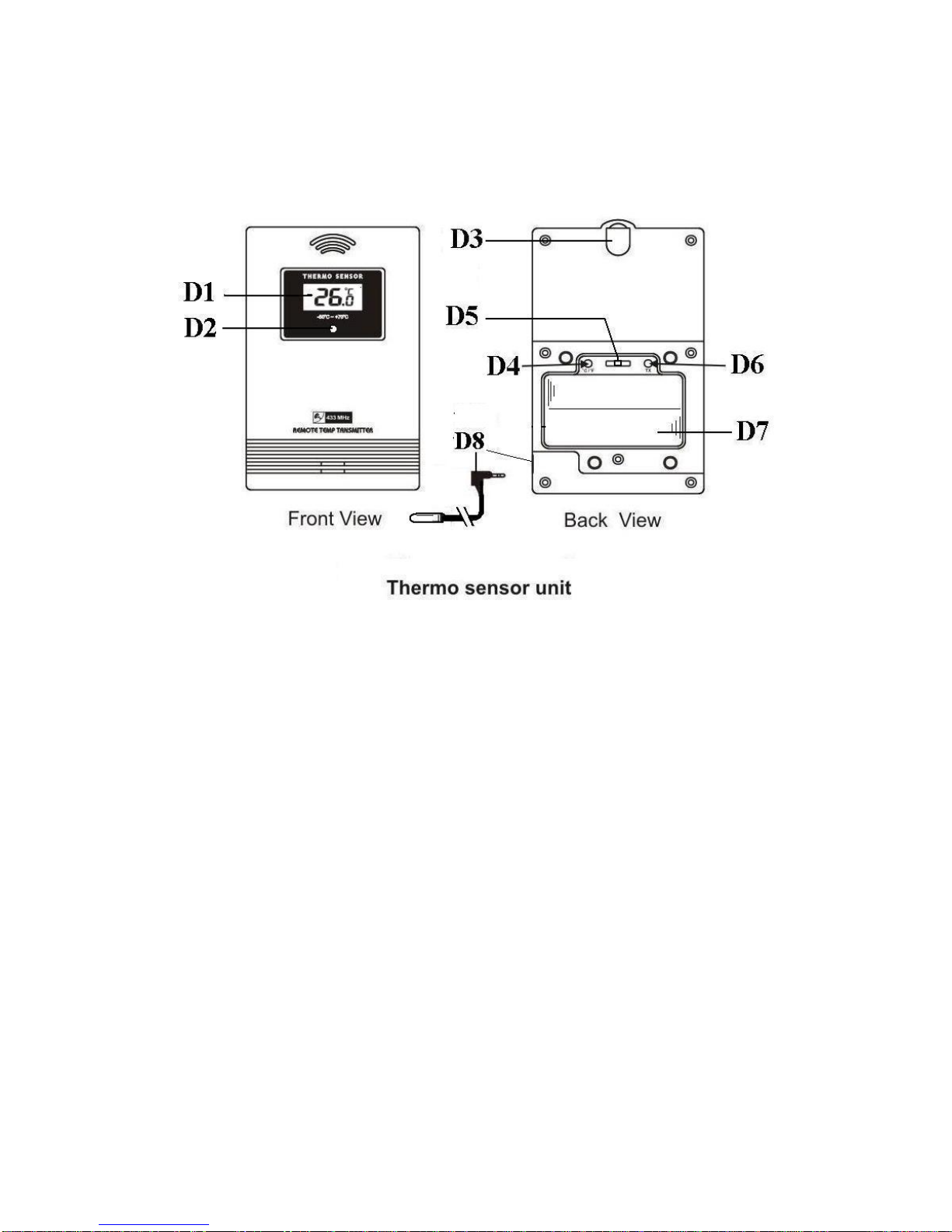

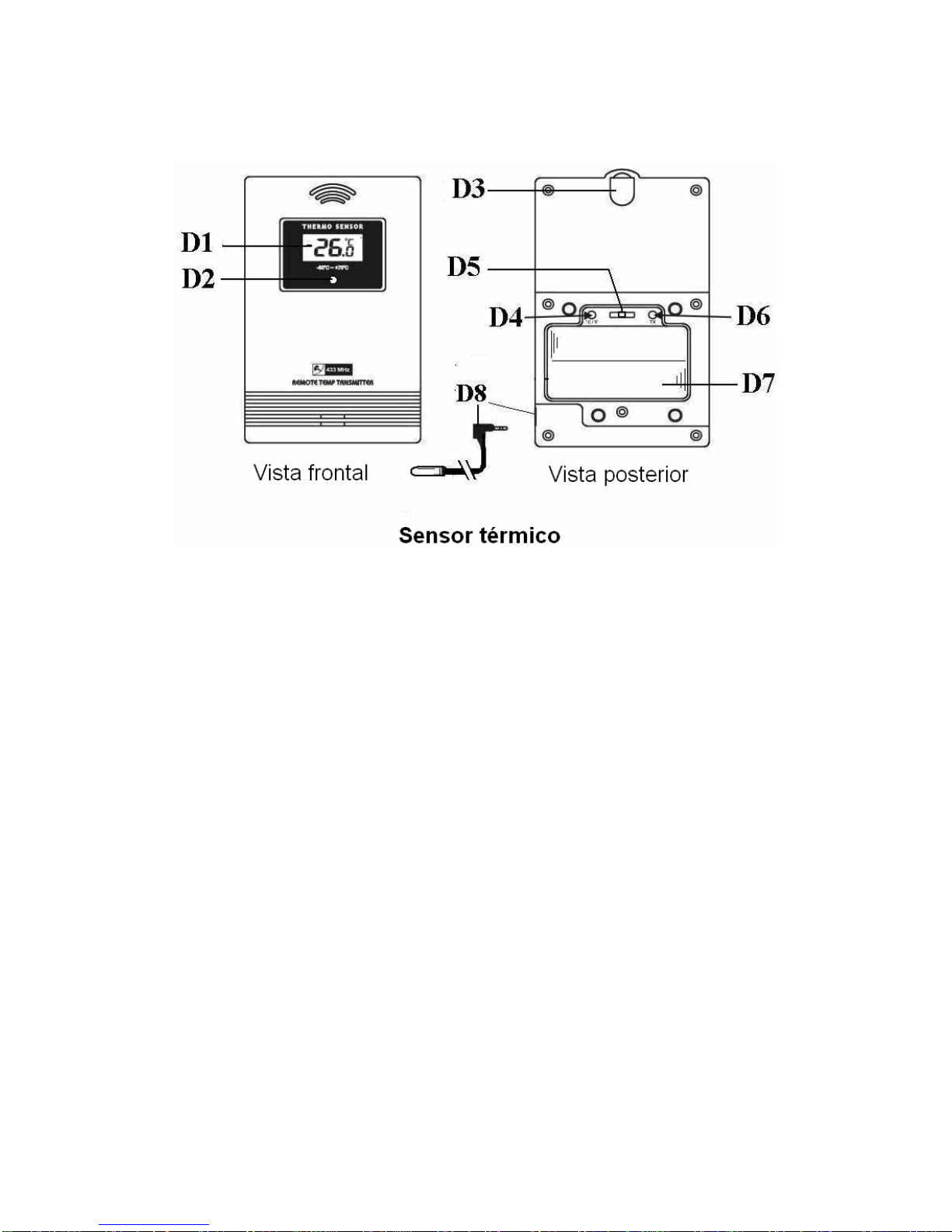

Aspecto del sensor térmico:
D1: Temperatura exterior D2: LED indicador de transmisión
D3: Hueco para montaje en pared D4: Botón “ºC/°F”
D5: Selector de canal D6: Botón “TX”
D7: Compartimento de las pilas D8: Sonda y clavija del sensor de temperatura
Ajustes:
yIntroduzca las pilas.
yUtilice un bolígrafo para presionar el botón de puesta a cero (RESET) (B10).
Puesta en marcha del aparato:
yUna vez introducidas las pilas, el reloj iniciará la búsqueda automática de las
señales de radiofrecuencia (RF) 433 MHz para registrar el nuevo sensor térmico
y el símbolo “--.-” parpadeará en la fila de la temperatura exterior. Registre los
canales nuevos o pulse el botón de canal (CHANNEL) (B3), para parar la
búsqueda. Durante la búsqueda de señales del sensor térmico no funcionará
ningún botón, a menos que se reciba la señal correctamente o se pare la búsqueda
de forma manual
Ajuste de la hora:
zPara acceder al modo de ajuste del reloj / calendario, mantenga presionado el

4
botón de modo (MODE) (B5) durante 3 segundos.
zPulse el botón “+” (B8) o el botón “-” (B7) para efectuar los ajustes y después
pulse el botón de modo (MODE) (B5) para confirmar cada ajuste.
zLa secuencia de ajustes es la siguiente: horas, minutos, segundos, año, secuencia
de meses/días, mes, día, zona horaria, idioma del día de la semana.
zDispondrá de 8 idiomas para el día de la semana: alemán, inglés, ruso, danés,
holandés, italiano, español y francés. En la siguiente tabla se muestran los idiomas
y correspondientes abreviaturas para los días de la semana.
Idioma
Domingo Lunes Martes Miércoles Jueves Viernes Sábado
Alemán, GE SO MO DI MI DO FR SA
Inglés, EN SU MO TU WE TH FR SA
Ruso, RU BC NH BT CP HT NT CY
Danés, DA SO MA TI ON TO FR LO
Holandés, NE ZO MA DI WO DO VR ZA
Italiano, IT DO LU MA ME GI VE SA
Español, ES DO LU MA MI JU VI SA
Francés, FR DI LU MA ME JE VE SA
zSi no realiza ningún ajuste en 5 segundos, el aparato saldrá automáticamente del
modo de ajuste de la hora.
Modo de visualización de la hora 12/24
yPulse el botón “12/24” (B8) para seleccionar entre formato de 12 o de 24 horas.
Despertador con función de cabezada:
zPulse el botón de modo (MODE) (B6) para seleccionar la visualización en la
pantalla LCD de:
Hora Fecha/Mes /Semana Hora del despertador (La indicación “ ” se
visualizará en pantalla)
•Cuando se visualice la hora del despertador, mantenga presionado el botón de
modo (MODE) (B6) durante 3 segundos para acceder a los ajustes de la hora del
despertador. Pulse el botón “+” (B8) o el botón “-” (B7) para ajustar la hora del
despertador.
zPara encender o apagar el despertador, pulse el botón de encendido / apagado del
despertador (ALARM ON / OFF) (B4). Si está encendido, el símbolo“ ” se

5
visualizará en la pantalla LCD.
zCuando el despertador suene, pulse el botón de función de cabezada / iluminación
(SNOOZE / LIGHT) (B1) para activar la función de cabezada. La función de
cabezada operará durante 5 minutos y después el despertador volverá a sonar.
zPara parar el despertador, pulse cualquier botón.
Función de pronóstico del tiempo:
zDespués de introducir las pilas o mantener presionado el botón del tiempo
(WEATHER) (B9) durante 3 segundos, el símbolo del tiempo parpadeará
(LCD-A1). Introduzca el tiempo actual pulsando el botón “+” (B8) o el botón “-”
(B7). Pulse el botón de modo (MODE) (B6) para confirmar el ajuste realizado. El
pronóstico del tiempo no será exacto si la introducción actual del tiempo no es
correcta.
zDispondrá de 5 opciones distintas para el pronóstico del tiempo:
significa sol.
significa nubes y claros.
significa nubes.
significa lluvia.
significa tormenta.
zSi hay alguna contradicción entre el pronóstico de la estación meteorológica local
y este aparato, prevalecerá el pronóstico de la estación meteorológica local.
zEl indicador de tendencias visualizado en la pantalla LCD indica la tendencia de
la presión barométrica.

6
indica la tendencia al alza de la presión barométrica.
indica que la presión barométrica es estable.
indica la tendencia a la baja de la presión barométrica.
Función de registro de máximas / mínimas de temperatura interior / exterior y
humedad:
zPulse el botón de máximas / mínimas (MAX/MIN) (B5) para visualizar la
temperatura interior / exterior máxima registrada y la humedad.
La indicación “ ” se visualizará en la pantalla LCD.
zVuelva a pulsar el botón de máximas / mínimas (MAX/MIN) (B5) para visualizar
la temperatura interior / exterior mínima registrada y la humedad.
La indicación “ ” se visualizará en la pantalla LCD.
zMantenga presionado, durante 3 segundos, el botón de máximas / mínimas
(MAX/MIN) (B5) para borrar el último registro de máximas y mínimas.
Termómetro:
zPulse el botón “-(°C / °F)” (B7) para seleccionar el modo de visualización de la
temperatura interior / exterior en grados Celsius o Fahrenheit.
Procedimiento de registro de los sensores térmicos exteriores:
zUna vez introducidas las pilas, el aparato iniciará automáticamente la recepción de
la transmisión de temperatura del sensor térmico para la temperatura exterior.
zEl sensor térmico exterior comenzará a transmitir la temperatura nada más insertar
las pilas. El compartimento de las pilas (D7) del sensor térmico está situado detrás
de la cubierta posterior. Desatorníllela para abrirla.
zEn caso de más de un transmisor exterior (máximo 3), antes de colocar las pilas,
seleccione el canal CH1, CH2 o CH3 para asegurarse de que cada sensor térmico
transmite diferentes canales. El selector de canal (D5) está situado en la parte
posterior del sensor térmico.
zPara transmitir de forma manual la temperatura al aparato, pulse el botón “TX”
(D6) del sensor térmico. El aparato emitirá un sonido (“beep”) cuando reciba la
temperatura.

7
Uso del cable de 1,5 m de la sonda de temperatura.
zInserte la clavija de la sonda (D8) en la toma situada en el lado derecho del sensor
térmico.
zPara evitar la congelación de las pilas, coloque el revestimiento metálico fuera y
deje el sensor térmico en una zona interna cuando la temperatura exterior sea
inferior a -20 °C.
zUtilice siempre la sonda de temperatura si la temperatura está comprendida dentro
del siguiente intervalo:
-50 °C ~ 0°C y +50°C ~ + 70°C
Visualización de la temperatura exterior:
zPulse el botón de canal (CH) (B3) para visualizar la temperatura de los 3 canales.
La secuencia será la siguiente:
Pulse Pulse Pulse
Botón de canal (CH) Botón de canal (CH) Botón de canal (CH)
Los tres canales se visualizarán
de forma alternativa
zPara cancelar manualmente un canal sin usar, mantenga presionado durante 3
segundos el botón de canal (CHANNEL) (B3). El aparato registrará
automáticamente un canal nuevo si lo recibe.
Si no se visualiza ninguna temperatura en el canal actual, aparecerá en la pantalla
LCD la indicación “- - . –”. Mantenga presionado, durante 3 segundos, el botón de
canal (CHANNEL) (B3) para cancelar este canal e intentar recibirlo de nuevo (se
escuchará un sonido).
Ahora, pulse el botón “TX” (D6) del sensor térmico para transmitir, de forma
manual, la señal al aparato.
zEl indicador de tendencias visualizado en la pantalla LCD muestra la tendencia de
la temperatura exterior.
indica que la temperatura exterior va en aumento.
indica que la temperatura exterior es estable.

8
indica que la temperatura exterior baja.
zPulse el botón “°C /°F” (D4) del sensor térmico para seleccionar el formato de
visualización de temperatura en grados Celsius o Fahrenheit.
Función de aviso de temperatura:
zMantenga presionado, durante 3 segundos, el botón de aviso (ALERT) (B2) para
acceder al ajuste del aviso de temperatura. Los dígitos correspondientes a la
temperatura parpadearán.
zPulse el botón “+” (B8) o el botón “-” (B7) para seleccionar aviso de temperatura
interior / exterior del canal CH1, CH2 y CH3. Para confirmar el ajuste efectuado,
pulse el botón de aviso (ALERT) (B2).
zPulse el botón“+” (B8) o el botón “-” (B7) para ajustar el límite máximo “ ” y
mínimo “ ” de temperatura. Para confirmar el ajuste efectuado, pulse el botón de
aviso (ALERT) (B2).
zPulse el botón de aviso (ALERT) (B2) para activar o desactivar la función de
aviso de temperatura. (Si la función está activada, el símbolo“ ” se visualizará en
la pantalla LCD).

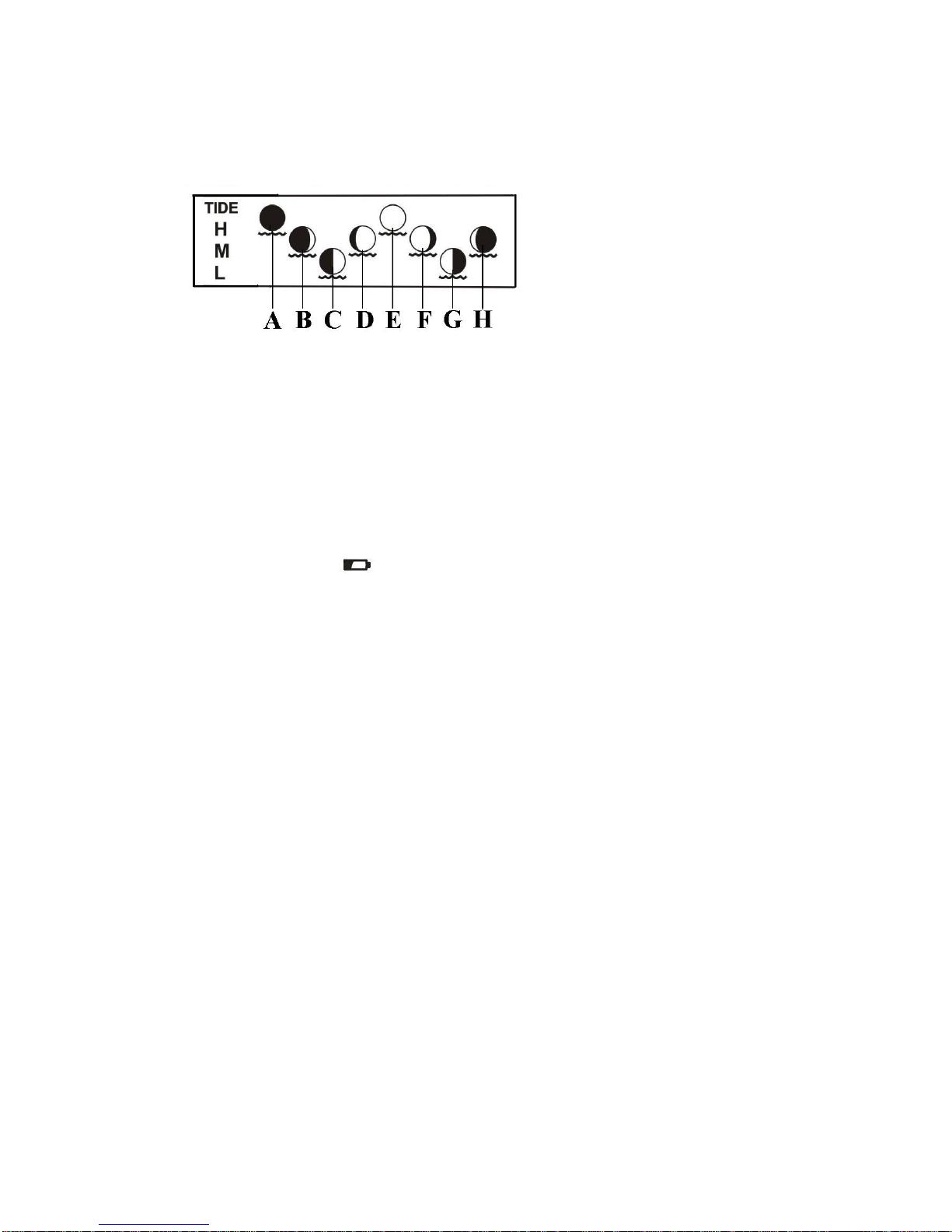

Fase lunar e indicación de la marea
La fase lunar de cada día se visualizará en la pantalla LCD.
A: Luna Nueva B: Luna Creciente C: Cuarto Creciente
D: Luna Gibosa Creciente E: Luna Llena F: Luna Gibosa Menguante
G: Cuarto Menguante H: Luna Menguante
Estado de la marea:
H:Mareaalta M:Mareamedia L:Mareabaja

9
Indicador de bajo nivel de carga de las pilas:
yEl símbolo de bajo nivel de carga de las pilas “ ” aparecerá en la fila del
temperatura exterior en un canal concreto, indicando que el nivel de carga de las
pilas del transmisor exterior del canal es bajo y que deberá cambiarlas.
Retro-iluminación:
yPulse el botón de función de cabezada / iluminación (SNOOZE / LIGHT) (B1) y
la iluminación se encenderá durante 5 segundos.
Nota:
zSi el aparato no funciona correctamente, utilice un bolígrafo para presionar el
botón de puesta a cero (RESET) (B10).
zNo coloque el reloj cerca de aparatos o marcos de metal que puedan producir
interferencias como un ordenador, televisor, etc.
zLa información memorizada en el reloj se perderá cuando retire las pilas.
zLos botones no estarán operativos durante la búsqueda de la señal del sensor
térmico a menos que la señal se reciba correctamente o la búsqueda se cancele
de forma manual.
zSaldrá de todos los modos de ajuste automáticamente si no efectúa ningún ajuste
en 5 segundos.

1
Model BEM-500
Weather Station
Instruction Manual
Features:
zWeather Forecast with Sunny, Slightly Cloudy, Cloudy, Rainy and Cloud Burst.
z433 MHz RF receiving frequency.
zMaximum three selectable RF channels with wireless Thermo Sensor.
(One Wireless Thermo Sensor Included)
zTransmission range: 30 meters (open area).
zMeasuring range:
Indoor temperature: 0°C ~ +50°C
Humidity: 20%~99%
Outdoor temperature: -50°C ~ +70°C
zTemperature Alert function.
zMax/Min Memory for Humidity, Indoor and Outdoor Temperature.
zMoon Phase Display.
zHigh Tide, Medium Tide and Low Tide Indication.
zLow-battery indicator for Outdoor Remote Sensor.
zPerpetual Calendar Up to Year 2069.
z12/24 Hour time display selectable.
zDay of week in 8 Languages Selectable.
zWall Mount or Table Stand Selectable.
zBattery:
Main Unit: DC 1.5 VAA size x 3 pcs
Thermo Sensor Unit: DC 1.5 VAAsize x 2 pcs

2
Main UnitAppearance
Part A- LCD
A1:BarometerPressureTrend A2:WeatherForecast
A3: Low Battery Icon A4: Outdoor Temperature Trend.
A5: Outdoor Temperature. A6: Indoor Temperature
A7: Indoor Humidity. A8: Moon Phase & Tide Indication
A9:RealTime A10:AlarmIcon
Part B- Buttons
B1: “SNOOZE/LIGHT” button B2: “ALERT” button
B3:“CHANNEL“button B4:“ALARMON/OFF”button
B5: “MAX/MIN” button B6: “MODE” button.
B7: “-(°C/°F)”button B8:“+(12/24)”button
B9:“WEATHER”button B10:“RESET”button
Part C- Structure
C1: Wall Mount Hole C2: Battery Compartment

3
Thermo Sensor UnitAppearance
D1: Outdoor Temperature D2: Transmission Indication LED
D3: Wall Mount Hole D4: “ºC/ºF” button
D5: “Channel Select Switch” D6: “TX” button
D7:BatteryCompartment D8:TemperatureSensorProbeandPlug
Set Up:
yInsert batteries.
yUse a pin to press the RESET (B10) button
Starting up the Main Unit:
yThe clock automatically starts scanning the RF 433 MHz signal to register new
Thermo Sensor Unit after new batteries inserted, “--.-” flashes on the outdoor
temperature.After registered new channels or press “CHANNEL” button (B3),
scanning stops. All buttons will not function when scanning for Thermo sensor’s
signal unless they are well received or stopped manually.
Time Setting:
zHold “MODE” button (B5) for 3 seconds to enter Clock/Calendar setting mode.
zPress “+” (B8) or “-” (B7) buttons to adjust the setting and press “MODE” button

4
(B5) to confirm each setting.
zThe setting sequence is shown as follow: Hour, Minutes, Second, Year,
Month/Day sequence, Month, Day, Time Zone, Day-of-week language.
z8 languages can be selected in Day-of-week, they are: German, English, Russian,
Denmark, Dutch, Italian, Spanish and French. The languages and their selected
abbreviations for each day of the week are shown in the following table.
Language
Sunday Monday Tuesday Wednesday Thursday Friday Saturday
German, GE SO MO DI MI DO FR SA
English, EN SU MO TU WE TH FR SA
Russian, RU BC NH BT CP HT NT CY
Denmark, DA SO MA TI ON TO FR LO
Dutch, NE ZO MA DI WO DO VR ZA
Italian, IT DO LU MA ME GI VE SA
Spanish, ES DO LU MA MI JU VI SA
French, FR DI LU MA ME JE VE SA
zThe Time Setting Mode will automatically exit in 5 seconds without any
adjustment.
12/24 Hour Display mode:
yPress “+12/24” button (B8) to select 12 or 24 hours mode.
SnoozeAlarm Clock Function:
zPress “ MODE” button (B6) to select to view :
Time Date/Month /Weekday Alarm Time (“ ” Shown on the LCD)
zWhen viewing the Alarm Time, hold “MODE” button (B6) for 3 seconds to enter
Alarm Time setting. Press “+” (B8) or “-” (B7) buttons to adjust the alarm time.
zPress “ALARM ON/OFF” button (B4) to switch alarm on or off. If it is on, “ ”
shown on the LCD.
zWhen Alarming, press “SNOOZE / LIGHT” button (B1) to enable the snooze
alarm. Snoozes alarm snoozes for 5 minutes, then it alarms again.
zPress any button to stop the snooze alarm.
Weather Forecast Function:
zAfter Batteries inserted, or holding “WEATHER” button (B9) for 3 seconds,
weather icon Flash (LCD-A1). Enter the current weather pressing “+” (B8) or “-”

5
(B7) buttons. Press “MODE” button (B6) to confirm the setting. The weather
forecast may not be accurate if the current weather entered is not correct.
zTotally 5 different weather in the weather forecast.
“ ” means Sunny
“ ” means Slightly Cloudy.
“ ” means Cloudy.
“ ” means Rainy
“” means Cloudburst
zIf there is any inconsistency of weather forecast between Local Weather Station
and this unit, the Local Weather Station's forecast should prevail.
zThe trend pointer displayed on the LCD indicates the trend of the Barometric
pressure.
“” indicates the barometric pressure trend is increasing.
“” indicates the barometric pressure trend is steady.
“” indicates the barometric pressure trend is decreasing.

6
Maximum/Minimum Indoor /Outdoor Temperature and Humidity Recording
Function:
zPress “MAX/MIN” button (B5) to show the maximum recorded Indoor /Outdoor
Temperature and Humidity.
“” is shown on the LCD
zPress “MAX/MIN” button (B5) again to show the minimum recorded
Indoor/Outdoor Temperature and Humidity.
“” is shown on the LCD.
zHold “MAX/MIN” button (B5) for 3 seconds to clear the recorded maximum and
minimum reading.
Thermometer:
zPress “-(°C / °F)” button (B7) to select Indoor/Outdoor Temperature in Celsius
mode/ Fahrenheit mode.
Outdoor Thermo Sensor Unit Registration Procedure:
zThe main unit automatically starts receiving transmission from Outdoor Thermo
Sensor for outdoor temperature after new batteries are inserted.
zThe thermo sensor will automatically transmit temperature to the main unit after
batteries inserted. Batteries compartment (D7) of thermo sensor is locating behind
the back cover, unscrews to open.
zFor having more than one external transmitter (Maximum 3), select the Channel,
CH1, CH2 or CH3 to ensure each thermo sensor is transmitting difference channel
before inserting batteries. The channel select switch (D5) is at the back of the
thermo sensor.
zPress “ TX “ button (D6) on the thermo sensor unit to transmit temperature to the
main unit manually. The main unit gives a “beep” sound if it received the
temperature.
The use of 1.5m cord Temperature Probe:
zInsert the probe plug (D8) to the jack on the right hand side of the Thermo Sensor
Unit.
zPut the metal casing outside and leave the Thermo Sensor Unit in a indoor area to
avoid freezing up the battery when the outdoor temperature is below -20 °C.
zAlways use the temperature probe to sense the temperature when the temperature
is between the following range:
-50 °C ~ 0°C and +50°C ~ + 70°C

7
Display outdoor temperature:
zPress “CHANNEL” button (B3) to view the 3 Channels’temperature. The
sequence is shown as follow:
Press Press Press
“CHANNEL” button “CHANNEL” button “CHANNEL” button
Display the three
channels alternatively
zHold “CHANNEL” button (B3) for 3 seconds to cancel unused channel manually.
It will automatically register a new channel again if a new channel is received.
If there is no temperature displayed in existing channel (“- - . –”is displayed on
the LCD), hold “CHANNEL” button (B3) for 3 seconds to cancel that channel and
receive the channel again ( “Beep” sound can be heard.) Then, press “TX” button
(D6) on the thermo sensor unit to transmit signal to the main unit manually
zThe trend pointer displayed on the LCD indicates the trend of the outdoor
temperature.
“ ” indicates the outdoor temperature is increasing.
“ ” indicates the outdoor temperature is steady.
“ ” indicates the outdoor temperature is decreasing.
zPress “ºC /°F” button (D4), on the Thermo Sensor unit, to select Thermo Sensor
displayed in Celsius mode or Fahrenheit mode.
Temperature Alert function:
zHold “ALERT” button (B2) for 3 seconds to enter TemperatureAlert setting,
Temperature’s digits flash.
zPress “+” (B8) or “-” (B7) button to select Indoor or Outdoor CH1, CH2 and CH3
temperature alert. Press “ALERT “button (B2) to confirm the setting.
zPress “+” (B8) or “-” (B7) button to set the upper “ ” and lower “ ” limit of
the temperature. Press “ALERT “button (B2) to confirm the setting.
zPress “ALERT” button (B2) to set the TemperatureAlert function on or off (“ ”
appears on the LCD if this function is on).

8
Moon Phase and Tide Indication
The Moon Phase of each day is shown on the LCD.
A: New Moon B: Waxing Crescent C: First Quarter
D: Waxing Gibbous E: Full Moon F: Waning Gibbous
G:LastQuarter H:WaningCrescent
Tide Status:
H:HighTide M:MediumTide L:LowTide
Low batteries indicator:
yLow battery icon “ ” appear at outdoor temperature row in particular channel
indicating the external transmitter of the channel in low battery status and
batteries should be replaced.
Back Light:
yPress “SNOOZE/LIGHT” button (B1), back light states for 5 seconds.
Note:
zUse a pin to press the reset button (B10) if the Unit does not work properly.
zAvoid placing the clock near interference sources/metal frames such as computer
or TV sets.
zThe clock loses its time information when the battery is removed.
zButtons will not function while scanning for thermo sensor’s signal unless they are
well received or stopped manually.
zAll Setting Mode will automatically exit in 5 seconds without any adjustment.
