Briz B66-66 User manual

Para limpeza de seu móvel, use uma flanela seca ou umedecida, e não utilize produtos químicos que
possam danificar seu produto.
Para limpieza de su móvil, use una franela seca o húmeda, y no utilice productos químicos que puedan
dañar su producto.
O sistema de montagem dos produtos, funciona de acordo com a ordem crescente dos números indicados
no desenho. Ex: 01, 02, 03, 04... até a conclusão da montagem.
El sistema de montaje de los productos funciona de acuerdo con el orden creciente de los números
indicados en el dibujo. Ej.: 01, 02, 03, 04... hasta la conclusión del montaje.
AVISO
ADVERTENCIA
SISTEMA DE MONTAGEM
SISTEMA DE MONTAJE
To clean your furniture, use a dry or wet cloth, and do not use chemicals that may damage your product.
The products’ assembly system works according to the increasing order of the indicated numbers. For
example: 01, 02, 03, 04 … to the end of the assembly.
NOTICE
ASSEMBLY SYSTEM
1
Roupeiro 02 Portas Deslizantes 02 Gavetas |
Ropero 02 Puertas Deslizantes 02 Cajones | Wardrobe 02 Sliding Doors 02 Drawers
B66-66 Branco/Branco/Rosa Chá
B66-94 Rústico
B66-109 Café/OFF White

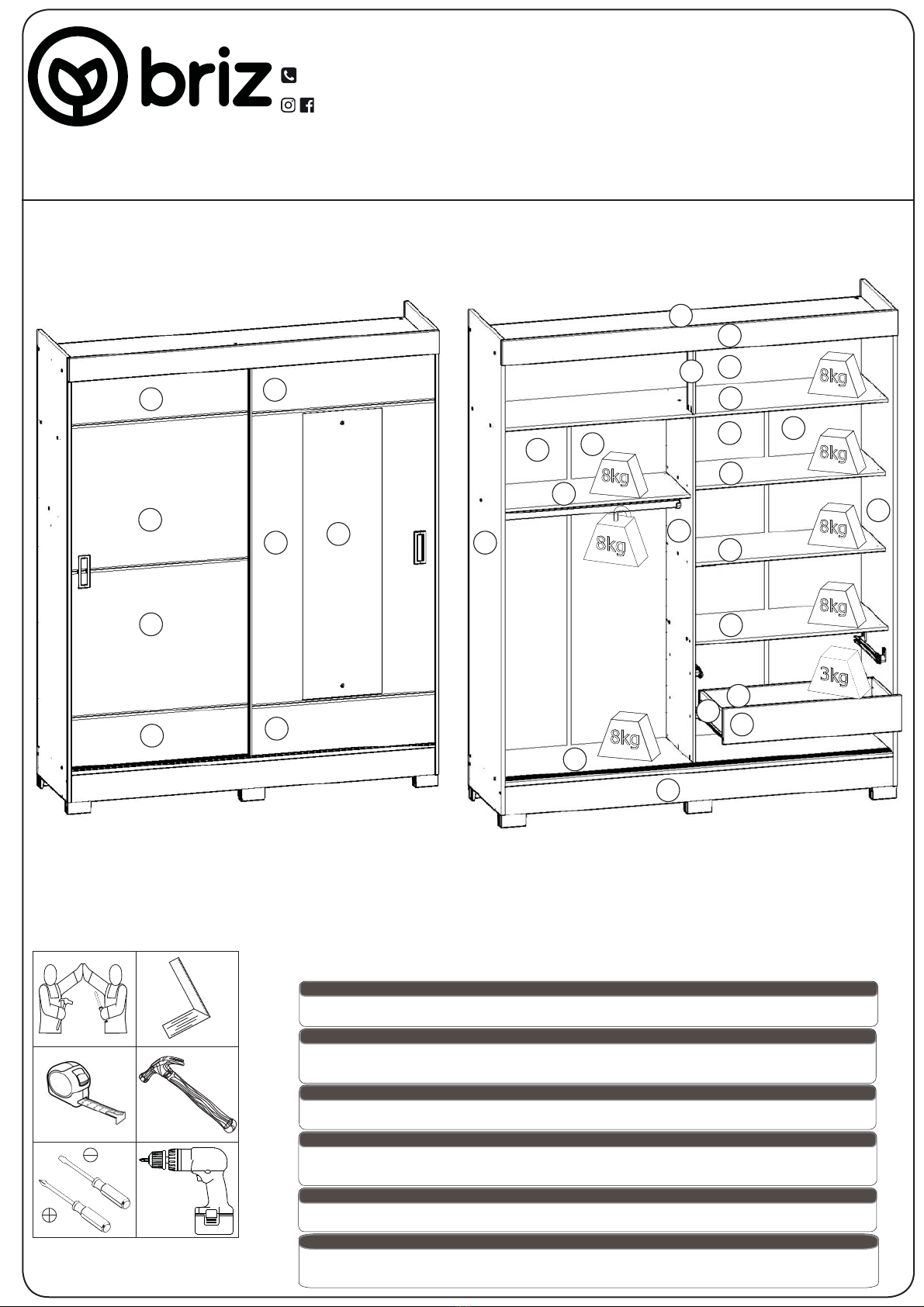

Pesos máximos recomendados com carga distribuída
Peso máximo recomendado con la carga distribuida
Recommended maximum weights with evenly distributed.
Imagens meramente ilustrativas
Imágenes meramente ilustrativas
Images for illustration only
Requisitos para montagem
Requisitor para la montaje
Assembly Requirements
Ind. e Com. de Móveis Henn
Mondaí - SC - Brasil
+55 49 3674.3500
@moveishenn
www.henn.com.br
INSTRUÇÕES DE
MONTAGEM
INSTRUCCIONES DE MONTAJE
ASSEMBLY INSTRUCTIONS

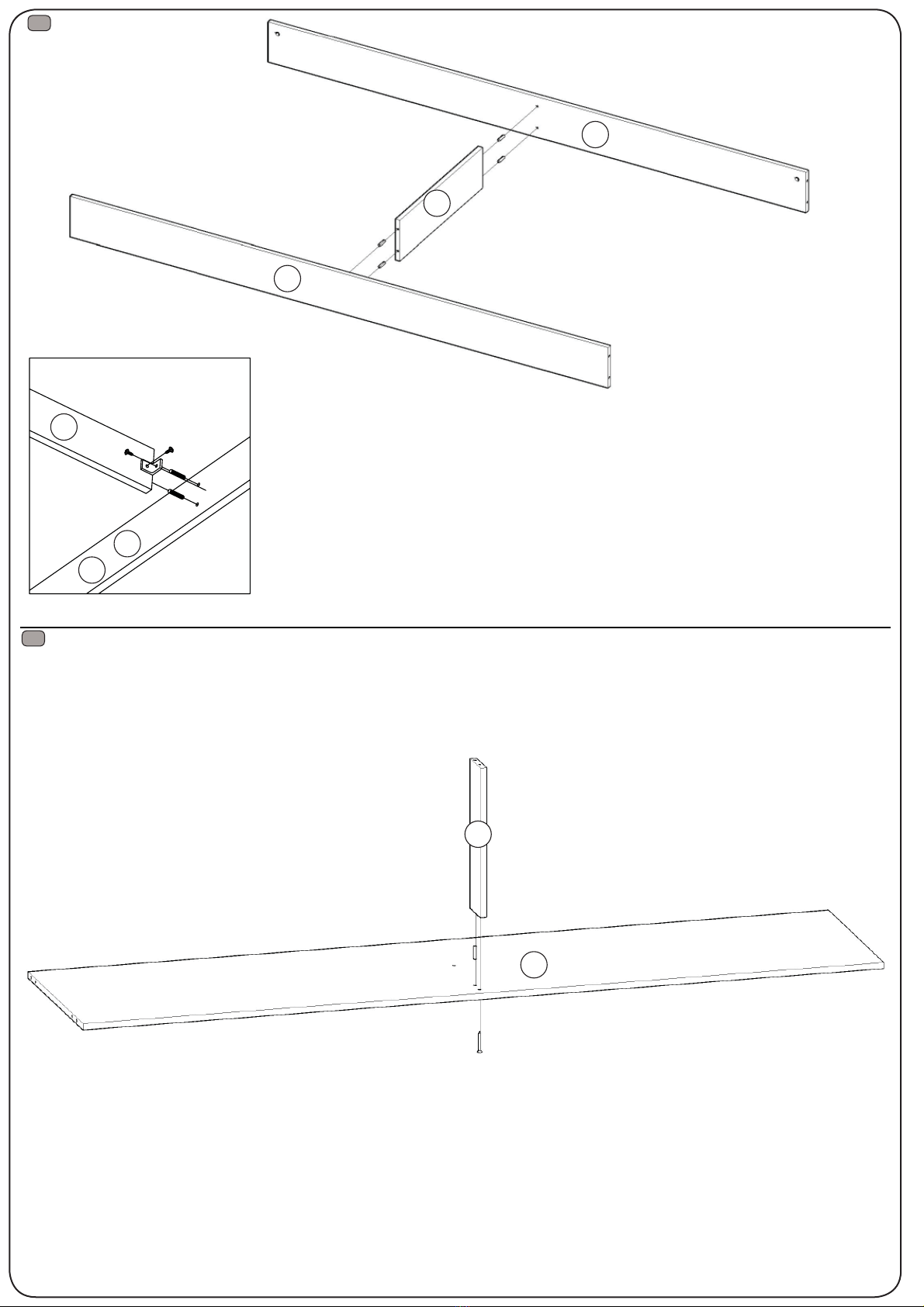

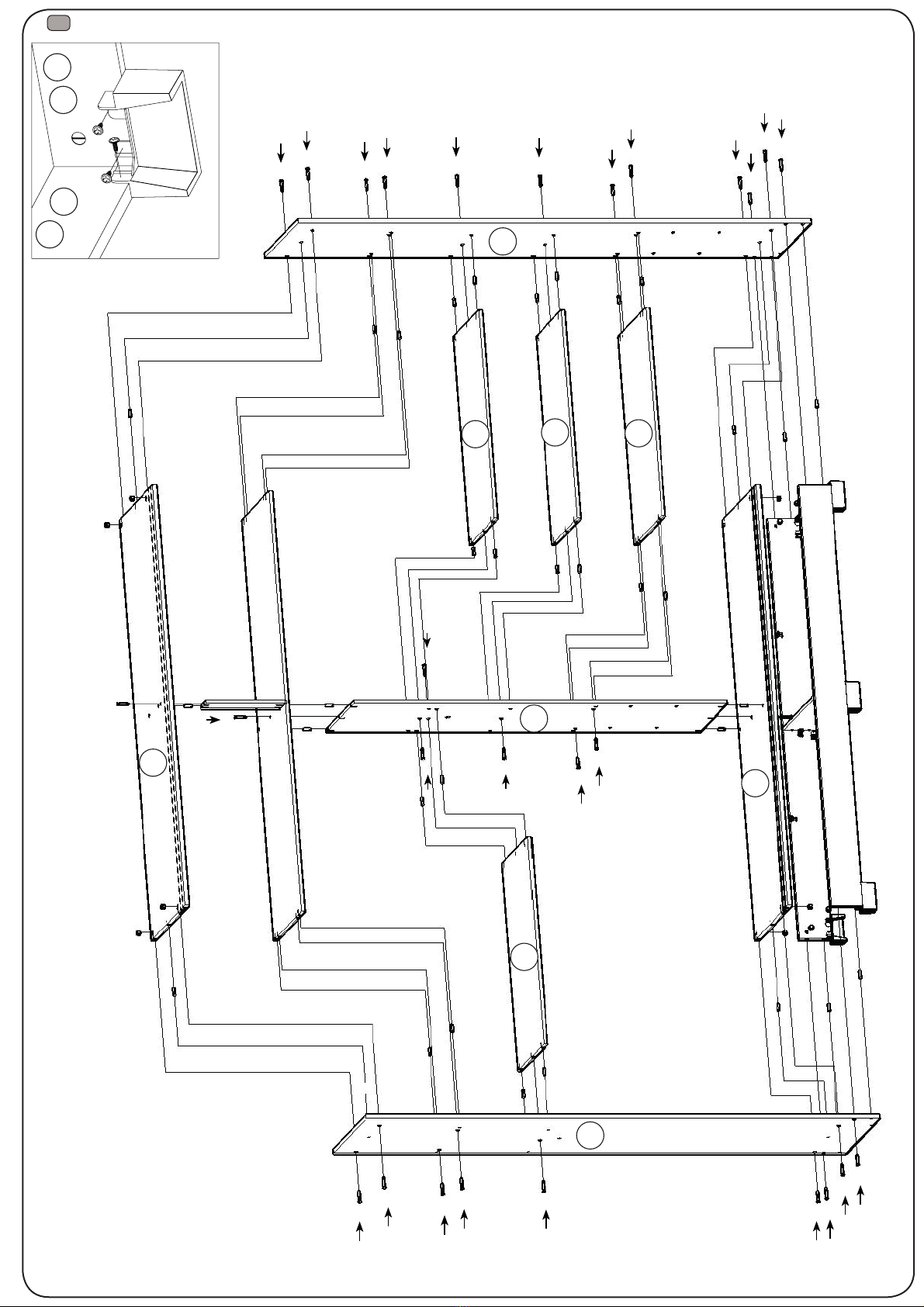

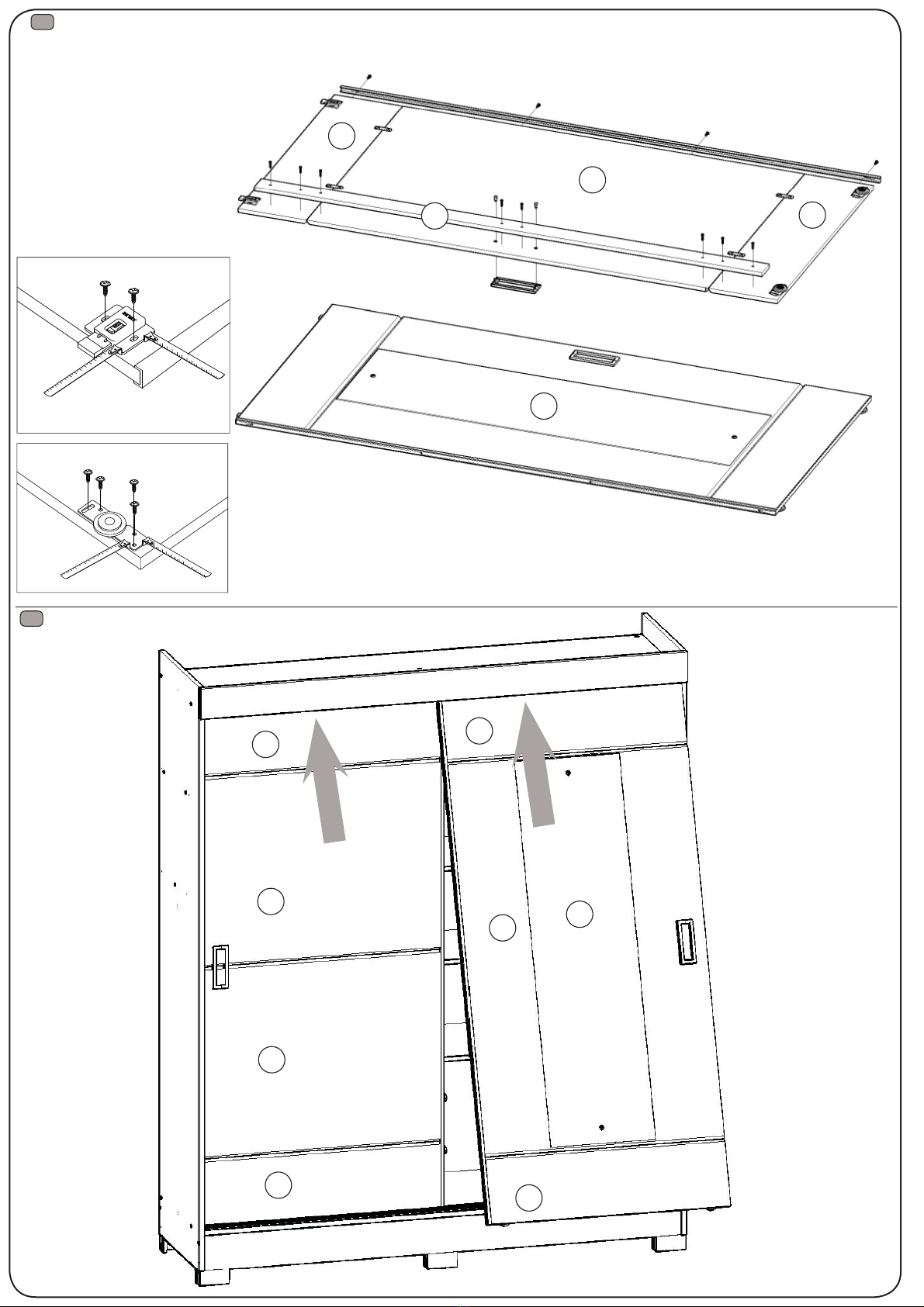

01
04
05
06
07
08
09
10
11
12
12
13
14
15
16 16 16 16
17
17
18
18
20
21
21
23
24
25
26

ITM/B66-
01
01
02
02
08
09
03
03
G
G
G
K
C
C
G
G
G
B
G
1º
2º
2

ITM/B66-
04
05
06
06 01 03
07
10
10
11
12
12
13
A
A
A
A
A
A
A
B
B
B
G
G
G
G G
G
G
G G
G
G
GG
G
G
G G
G
G
G
G
G
G
B
B
G
B
G
G
G
G
G
G
G
G
L
L
L
L
L
L
LL
P
P
P
P
L
L
L
G
AA
AA
AA
AA
AA
AA
AA
AA
AA
AA
AA
AA
AA
AA
AA
AA
AA
AA AA
AA
AA
AA
AA
AA
AA
AA
AA
A
AA
B
B
B
B
B
BB
B
B
B
B
A
A
P
C
C
C
3º
3

ITM/B66-
Fijar las uñas a un distancia de 120
mm uno a otro.
Fixar os pregos a uma distância de
120mm de um para outro.
Fix the nails at a distance of 120mm
from one to the other
14
15
15
16
16
16
16
16
13
13 05
05
05
10
04
10
06
16
16
16
16
14
KI
I
I
I
I
VV
V
I
I
II
I
I
I
I
I
J
JJJJ
J
J
J
X
X
X
R
R
RR
T
Q
Q
N
S
C
D
D
W
W
W
Q
QQ
X
C
C
4º
5º
4

ITM/B66-
6º
10mm
2mm
3mm
22mm
17
17
17
19
18
18
18
F
F
F
F
EEE
E
EEE
O
O
O
O
CC
O
O
R
R
R
R
RRR
RR
R
R
RO
E
U
CC
Y
5

ITM/B66-
3mm
22mm
10mm
2mm
8º
F
F
YF
F
R
R
R
R
R
R
R
RRR
R
R
EEE
EE
E
U
EE
C
C
O
OO
O
20
20
21
21
21
17
17
18
18
21
22
23
23
7º
6

ITM/B66-

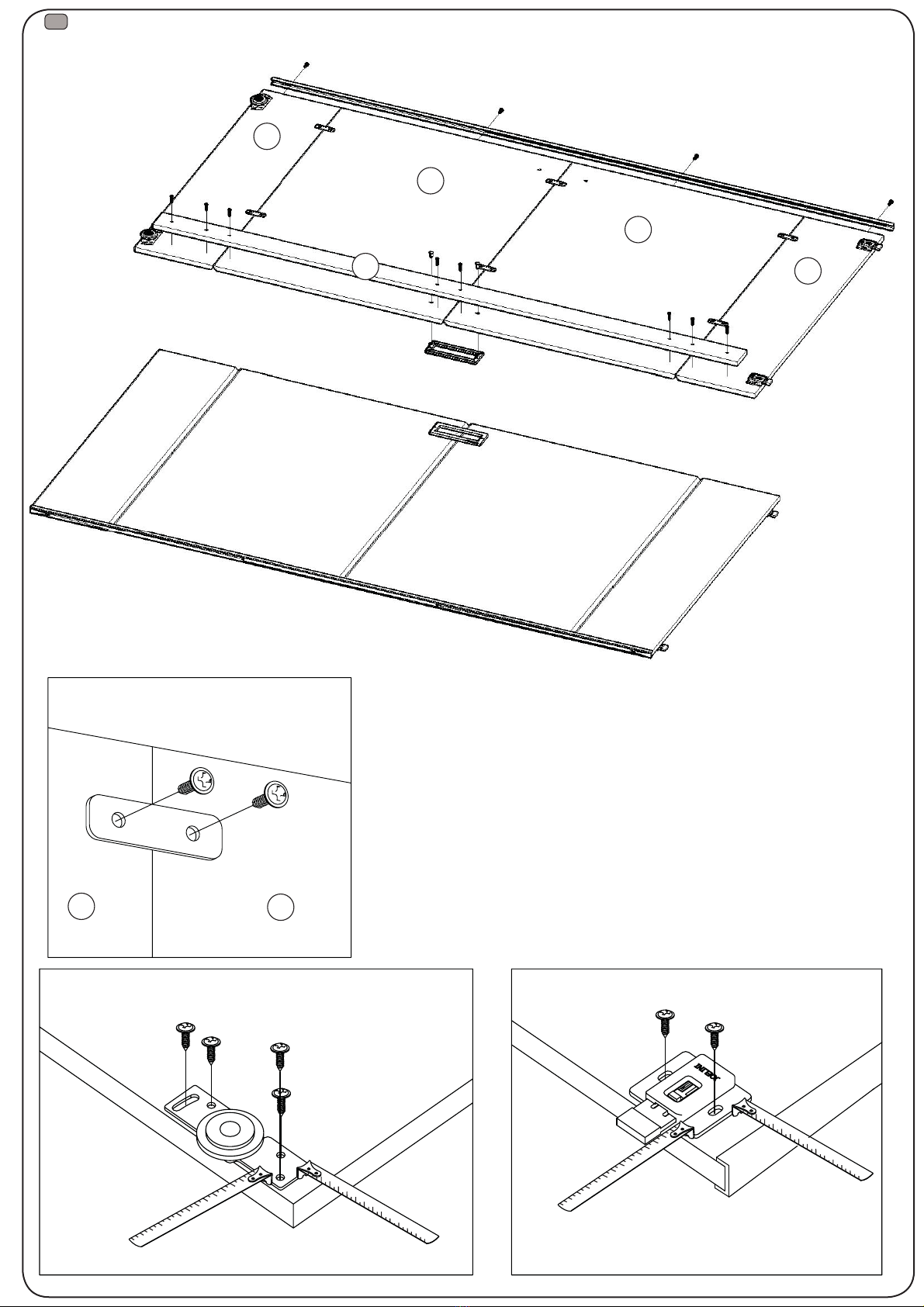

Montagem gaveta 02x. Montaje cajón 02x. Mounting drawer 02x.
24
24
24
24
25
27
27
25
25
25
26
26
G
G
G
G
G
G
C
C
H
H
F
FFFFFF
F
F
F
F
M
Q
Q
K
G
G
G
Z
Z
9º
7

LISTA DE PEÇAS | LISTA DE PIEZAS | PARTS LIST
Item
Caixa
Caja
Box
Qtd
Ctd
Qty
Descrição |
Descripción |
Description
Medidas (mm) |
Dimensions (mm) |
Size (measurements)
(mm)
01 1/3 01 Rodapé frontal | Rodapié frontal | Front footboards 1599x120x12
02 1/3 01 Travessa do rodapé | Carril pie | Footboard tray 435x120x12
03 1/3 01 Rodapé traseiro | Rodapié trasero | Rear footboard 1599x120x12
04 3/3 01 Base | Base | Base 1599x465x15
05 3/3 01 Divisão | División | Division 1418x385x12
06 1/3 01 Lateral esquerda | Lateral izquierda | Left side 1950x465x15
07=12 1/3 01 Prateleira | Estante | Shelf 793x350x12
08 1/3 01 Ripa do maleiro | Portaequipajes de ripa | Lath of the closet top shelf 300x70x12
09 1/3 01 Chão do maleiro | Piso del portaequipajes | Floor of the closet top shelf 1599x385x12
10 1/3 01 Lateral direita | Lateral derecha | Right side 1950x465x15
11 3/3 01 Tampo da gaveta | Tapa de lo cajone | Drawer top 793x385x12
12=07 1/3 e 3/3 02 Prateleira | Estante | Shelf 793x350x12
13 3/3 01 Tampo | Tapa | Top 1599x465x15
14 1/3 01 Chapéu | Sombrero | Hat 1627x100x15
15 1/3 01 Fundo Superior | Fondo Superior | Superior background 1623x320x3
16 3/3 04 Fundo | Fondo | Bottom 1438x402x3
17 2/3 02 Painel Central Menor Porta | Panel central de puerta pequeña | Smallest Central Door Panel 812x636x12
18=21 3/3 02 Painel Inferior Superior | Panel Inferior Superior | Top Bottom Panel 812x221x12
19=22 1/3 01 Travessa Interna da Porta | Travesaño de la puerta | Internal Door Carriage 1615x60x12
20 2/3 01 Painel Central Espelho | Panel central espejo | Mirror Central Panel 1273x812x12
21=18 3/3 02 Painel Inferior Superior | Panel Inferior Superior | Top Bottom Panel 812x221x12
22=19 1/3 01 Travessa Interna da Porta | Travesaño de la puerta | Internal Door Carriage 1615x60x12
23 2/3 01 Espelho | Espejo | Mirror 1250x350x3
24 1/3 02 Frente de gaveta | Frente del cajón | Drawer front 735x145x12
25 1/3 04 Lado de gaveta | Lado del cajón | Drawer side 350x100x12
26 1/3 e 3/3 02 Ripa de trás | Listón trasero | Rear batten 718x100x12
27 1/3 02 Fundo de gaveta recortado | Fondo de cajón recortado | Drawer bottom trimmed 717x367x3
ITM/B66- Rev.001
12x08x
04x24x54x
17x30x78x
103x14x
AD
HJG
B FC
IK
Parafuso 4,5x50mm CHT. Parafuso 3,5x12mm CHT.
Prego 12x12mm Anelado Fixador de fundosCavilha 5x25mm
Parafuso 3,5x40mm CHT. Parafuso 3,0x16mm CHT.Parafuso 3,5x12mm FLA.
Prego 10x10mm Cantoneira plástica
Tornillo 4,5x50mm CHT. Tornillo 3,5x12mm CHT.
Clavo 12x12mm Anillado Fijador de fondosCinta 5x25mm
Tornillo 3,5x40mm CHT. Tornillo 3,0x16mm CHT.Tornillo 3,5x12mm FLA.
Clavo 10x10mm Cantonera plástica
Screw 4,5x50mm CHT. Screw 3,5x12mm CHT.
Ringed Nails 12x12mm Bottom fixerDowel 5x25mm
Screw 3,5x40mm CHT. Screw 3,0x16mm CHT.Screw 3,5x12mm FLA.
Nail 10x10mm Plastic angle brackets
02x
06x
27x
S
P
AA
Suporte cabideiro
Pé “U” 50x40x100mm
Adesivo tapa parafuso 10mm
Soporte de percha
Pie “U” 50x40x100mm
Adhesivo tapón de tornillo 10mm
Coat hanger support
50x40x100mm “U” feet
Bolt cover adhesive 10mm
01x
02x
01x
T
Q
AB
Cabideiro Madeira 787mm
Corrediça metal 350mm
Etiqueta resinada Briz
Cabezal Madera 787mm
Corredera de metal 350mm
Etiqueta resinada Briz
787mm wooden hanger
Sliding metal 350mm
Briz resin label
02x
X
Trilho PVC 1598mm
Carril PVC 1598mm
1598mm PVC rails
12x
01x
L
Z
Porca cilíndrica
Sachê de cola
Tuerca cilíndrica
Bolsa de pegamento
Cylindrical nut
Glue bag
02x
01x
W
R
Trilho Alumínio 1598mm
Kit Roldana JM300 (2Portas)
Riel Aluminio 1598mm
Kit Roldán JM300 (2Puertas)
1598mm aluminum rails
JM300 Pulley Kit (2Doors)
Ferragens | Herrajes | Hardware
10x
O
Suporte de metal
Soporte de metal
Metal stands
02x
Y
Perfil Anti-empeno 1715mm
Perfil anti-empeno 1715mm
Anti-warp profile U 1715mm
08x
N
Distanciador de corrediça
Distanciador de deslizamiento
Sliding spacer
02x
U
Puxador Square 128mm
Tirador Square 128mm
128mm Square handle
16x
E
Parafuso 3,0x20mm PAN.
Tornillo 3,0x20mm PAN.
Screw 3,0x20mm PAN.
02x
M
Cantoneira suporte triangular
Cantonera soporte triangular
Triangle support angle
02x
V
Perfil “H” 1422mm
Perfil “H” 1422mm
Profile “H” 1422mm
8
