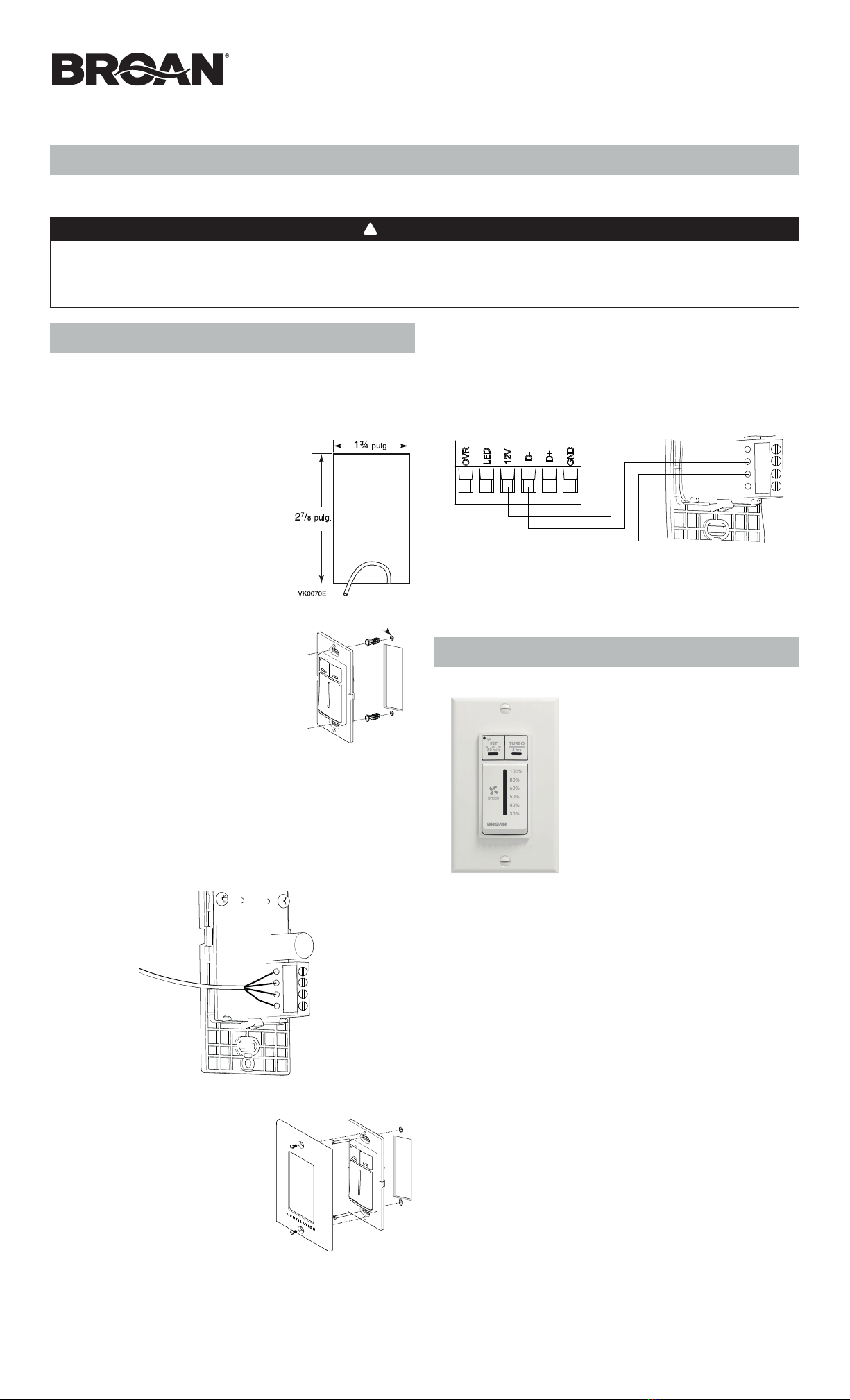

MANUAL DEL USUARIO YDEL INSTALADOR PARA EL CONTROL SELECTOR DE VELOCIDAD
(NODE PIEZA VTSPEEDW)
LEA Y GUARDE ESTAS INSTRUCCIONES
Las ilustraciones en este documento son generales; su control puede tener un aspecto ligeramente diferente.
El cableado eléctrico debe ser realizado por personal cualicado, de acuerdo con todos los códigos y normas
aplicables. Antes de conectar los hilos, desenchufe el aparato o apague la alimentación en el tablero de servicio y
bloquee los medios de desconexión para evitar que se conecte la corriente accidentalmente. Lleve siempre lentes
y guantes de seguridad al ejecutar estas instrucciones.
ADVERTENCIA
Cortar un agujero de
27/8 pulg. x 1¾ pulg. en un lugar
conveniente de la pared para el control
mural. Llevar un cable (de tipo 22/4)
para el control mural desde el aparato
hasta el agujero. Ver la ilustración a la
derecha.
Colocar temporalmente el control mural
en el agujero y marcar la ubicación de
los orificios de los tornillos de montaje.
Retirar el control mural, taladrar dos
orificios (3/16 pulg. de diámetro) en la
pared e introducir los dispositivos de
sujeción para paredes incluidos.
Ø 3/16 pulg., típ.
VC0213E
Desenchufar el aparato.
El botón principal funciona de la siguiente
manera:
• Clic 1 = 30 % velocidad
• Clic 2 = 40 % velocidad
• Clic 3 = 50 % velocidad
• Clic 4 = 60 % velocidad
• Clic 5 = 80 % velocidad
• Clic 6 = 100 % velocidad
• Clic 7 = OFF
• etcétera
El indicador se enciende según la
velocidad seleccionada y la unidad
distribuye aire en modo continuo sin
cambio de estado desagradable.
NOTA: El sistema funcionará bien si una velocidad de ventilación
está seleccionada. Asegurarse de que el indicador está
encendido.
• Presionar el botón TURBO para obtener 4 horas de ventilación
en velocidad MAX. El indicador TURBO se encenderá. Cuando
termina el período de ventilación de 4 horas, el sistema funciona
conforme al ajuste anterior.
• Presionar el botón INT para obtener una ventilación
intermitente. El indicador INT se encenderá. En un período
de una hora, el sistema funcionará conforme a la velocidad de
ventilación seleccionada durante 20 minutos. La velocidad de
ventilación se puede modificar mientras el sistema funciona en
modo INT. Para salir del modo INT, presionar el botón INT.
• Si el indicador de mantenimiento se enciende, eso significa que
el filtro necesita limpieza o reemplazo. Una vez el filtro limpiado
o reemplazado, presionar el botón INT durante cinco segundos
para restablecer el indicador de mantenimiento. Si el indicador
de mantenimiento parpadea, la pantalla LCD de la unidad
indicará el código de error. Consultar la sección Solución de
problemas del manual del usuario de la unidad para obtener
más información.
23844 rev. 01
VC0187
!
Montar el control mural en la pared.
Pelar el extremo del cable para acceder a los 4 hilos (cerca
de 3 pulg.). Pelar el extremo de cada hilo (cerca de 1/4 pulg.).
Conectar los hilos a los terminales, independientemente del
color de los hilos. Tomar nota del color del hilo que ha elegido
para cada terminal. Ver la ilustración de abajo.
Realizar la conexión eléctrica con el conector de terminales del
aparato, como se muestra a continuación. Para más detalles,
consultar el manual de instalación del aparato de ventilación.
NOTA: Para evitar un cableado incorrecto, consultar las notas
que tomó en la etapa sobre los colores de los hilos.
Gnd
D+
12V
D-
V
2
INSTALACIÓN
NOTA: Si el control se monta en una caja eléctrica, pasar a la etapa .
Enchufar el aparato de ventilación y probar el control mural.
CÓMO FUNCIONA EL CONTROL
