Brute BTPV22675HWFC User manual

BTPV22675HWFC Overview
WARNING Failure to read and follow the operator’s manual and all operating
instructions can result in death, bodily injury, and/or property damage.
WARNING Fuel and its vapors are flammable and explosive. Turn off engine and
wait at least 2 minutes before refueling. Let spilled fuel evaporate before
starting engine. Always allow space for fuel expansion.
WARNING Outdoor use ONLY. DO NOT start or run engine indoors or in an
enclosed area, even if windows and doors are open. Running engines
give off carbon monoxide, an odorless, poison gas that can cause nausea,
fainting or death.
WARNING DO NOT put hands or feet near or under rotating parts. Turn off engine
and remove the spark plug wire before performing any checks or
service to the machine.
WARNING This cutting machine is capable of throwing objects. Failure to observe
the following safety warnings could result in serious injury to the operator
or bystanders.
•Donotoperatethewalk-behindmowerwithoutproperguardsorother
safety devices in place.
•Removeobjectsthatcouldbethrownbyblade.
•Keeptheareaofoperationclearofallpersons,particularlysmallchildren
and pets.
Items Included
OPERATOR’S
MANUAL
Grass Catcher Bag
Side Discharge
Deflector
Mulching Plug (Installed)
SAE30W
Oil
FreshStart™ Fuel
Preserver Cartridge
Operator’s Manual
Unpack the Mower
1. Remove everything from carton except for mower.
2. Open carton completely by cutting each corner from
top to bottom.
3. Remove the clear plastic sheet from the top of the
engine.
1. Remove the knob, lock washer, and bolt from each
side of the handle base.
2. Loosen, but do not remove, the knobs on the
handle.
3. Lift the handle to the operating position, and tighten
the upper knobs.
4. Reinsert the lower handle bolts through the handle
base and handle. (Most users prefer the middle
position).
5. Install the lock washers and knobs. Tighten by hand.
1. Hold the engine stop lever against the handle and
pull the recoil rope handle out to the rope guide on
the handle.
2. Hook the recoil rope into the rope guide (it may be a
tight fit).
1. Move the mower outside to a flat, level surface.
2. Remove the oil fill cap. Add the entire contents of
the supplied oil container into the engine. Replace
the oil fill cap.
3.Removethefuelllcap.Followingthethree-step
instructions on the Fresh Start™ card, snap the fuel
preserver cartridge into the bottom of the fuel fill
cap.
4. Add clean, fresh UNLEADED fuel with a minimum of
87 octane, leaving one inch of space from the top of
the tank for fuel expansion.
5. Replace the fuel fill cap and wipe up any spills.
Read the Operator’s Manual for operating, maintenance, and safety instructions.
Quick Switch 3-in-1 Convert from Mulching to Bagging to Side-Discharge
Convert to Mulching
Convert to Bagging
Convert to Side-Discharge
1. For mulching, leave the mulching cover and
the installed mulching plug in place. Ensure the
mulching plug is installed correctly, with the arrow
pointing up.
1. Lift the rear door and remove the installed mulching
plug.
2. While holding the rear door open, attach the grass
catcher to the rear of the mower.
3. Ensure the hooks on either side of the catcher frame
hook onto the rear door rod.
4. Release the rear door (it will lay on top of the grass
catcher).
1. Ensure the mulching plug is installed in the rear of
the mower, and the grass bag is removed.
2. Lift the mulching cover. Install the side discharge
deflector onto the mower deck. Ensure the deck
tabs stick up through the locking slots.
3. Release the mulching cover (it will lay on top of the
side discharge deflector).
Engine Stop
Lever
Wheel
Drive
Control
Oil Fill and
Dipstick
Mulching
Cover
Fuel Fill Cap
Recoil Rope
Handle
Cutting Height Adjust Lever
(At Each Wheel)
Refer to the Operator’s Manual for instructions on how to start, operate, adjust, or perform
maintenance on the mower.
1. Slide the frame assembly into the grass bag. Ensure
the handle is on the outside of the grass bag.
2. Attach the clips to the side of the frame assembly.
3. Attach the clips to the top and bottom of the frame
assembly.
On some models, the side mounted discharge deflector is
temporarily attached (for shipping purposes) to the rear
of the mower. Before assembling the grass catcher bag,
remove the side mounted discharge deflector).
FormNO:7104836(Rev.-)

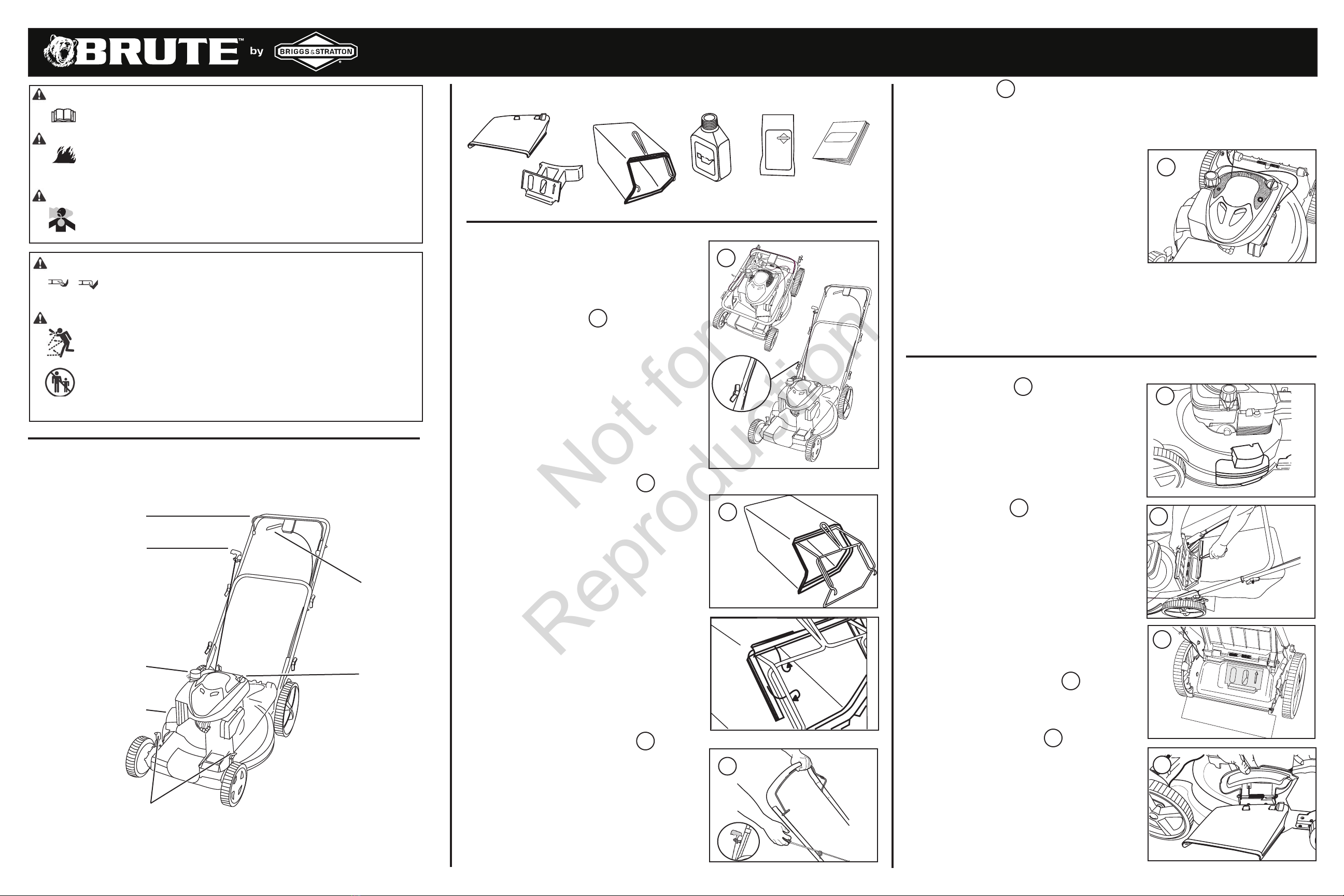

Quick Setup Guide
BTPV22675HWFC Self-Propelled Mower
Have Questions ?
Do not return to store. We can help.
CallCustomerServiceToll-Free 1-800-743-4115
A
B
C
D
E
F
Assemble the Handle A
Assemble the Grass Catcher Bag B
Set Up the Recoil Rope Handle C
Add Oil and Fuel
NOTICE: Mower is shipped without oil in engine. Failure to add oil will result in engine damage.
NOTICE: Fuel tank hold less than ½ gallon. Do not overfill.
NOTICE: DO NOT mix oil with fuel.
NOTICE: DO NOT use E85 fuel.
D
E
F
G
G
H
H
NOTICE: The mulching plug should be removed only
when bagging is desired, and should be replaced as soon
as bagging operations are completed.
NOTICE: Before attaching the grass bag to the mower,
the mulching plug should be removed, and should be
replaced as soon as bagging operations are completed.
Not for
Reproduction

BTPV22675HWFC Vue d'ensemble
AVERTISSEMENT À défaut de lire et de suivre le manuel d’utilisation et tous les
instructions sur le fonctionnement peut résulter à la mort, une blessure
corporelle, et / ou à des dommages matériels.
AVERTISSEMENT Le carburant et ses vapeurs sont inflammables et explosifs.
Couper le moteur et attendre au moins deux minutes avant de refaire le
plein. Laisser le carburant déversé s'évaporer avant de démarrer le moteur.
Toujours laisser suffisamment d'espace pour l'expansion du carburant.
AVERTISSEMENT utilisation extérieure UNIQUEMENT. NE PAS démarrer ni
faire tourner le moteur dans un endroit clos, même si les fenêtres et les
portes sont ouvertes. Faire tourner des moteurs produit du monoxyde
de carbone, un gaz inodore et poison qui peut causer des nausées, des
évanouissements voire la mort.
AVERTISSEMENT NE PAS placer les mains ou les pieds près ou en-dessous des
pièces en mouvement. Couper le moteur et retirer le fil de bougie
avant d'effectuer les vérifications ou l'entretien de la machine.
AVERTISSEMENT Cette tondeuse peut projeter des objets. Le fait de ne pas
observer les consignes de sécurité suivantes pourrait causer des blessures
graves ou la mort de l'opérateur ou d'autres personnes.
•Nepasfairefonctionnerunetondeuseàpoussersanslesprotections
adéquates ou autres dispositifs de sécurité en place.
•Retirerlesobjetsquipourraientêtreprojetésparleslames.
•Nelaisserpersonnes'approcherdelazonedetravail,enparticulierles
jeunes enfants et les animaux.
Articles inclus
OPERATOR’S
MANUAL
Bac de ramassage
Décharge
latérale
déflecteur
Bouchon de déchiquetage (Installé)
SAE30W
Huile
Carburant
FreshStart™
cartouche de
préservation
Manuel
d'utilisation
Déballer la tondeuse
1. Tout retirer de la boîte sauf la tondeuse.
2. Ouvrir complètement la boîte en coupant chaque coin de
haut en bas.
3.Retirerlafeuilleenplastiquetransparentdudessusdu
moteur.
1.Retirerlebouton,larondellefrein,etleboulondechaque
côté de la base de la poignée.
2. Desserrer, mais ne pas retirer, les boutons de la poignée.
3. Soulever la poignée en position d'opération et serrer les
boutons supérieurs.
4.Réinsérerlesboulonsinférieursdelapoignéedansla
base de la poignée et celle-ci. (la plupart des usagers
préfèrent la position du milieu).
5. Installer les rondelles frein et les boutons. Serrer à la
main.
1. Tenir le levier d'arrêt du moteur contre la poignée et tirer
la poignée du cordon du lanceur hors du guide du cordon
sur la poignée.
2. Accrocher le cordon du lanceur dans le guide du cordon
(l'insertion peut être serrée).
1. Déplacer la tondeuse à l'extérieur sur une surface plane et
de niveau.
2.Retirerlebouchonderemplissaged'huile.Ajoutertoute
l'huilecontenuedanslerécipientdumoteur.Replacerle
capuchon de remplissage d'huile.
3.Retirerlebouchond'essence.Ensuivantlesinstruc-
tions en trois étapes sur la carte FreshStart™, insérer la
cartouche de préservation de carburant dans le fond du
capuchon de remplissage de carburant.
4. Ajouter du carburant SANS PLOMB neuf et propre ayant
un octane minimal de 87 en laissant un espace de un
pouce depuis le haut du réservoir pour l'expansion du
carburant.
5.Reposerlecapuchonderemplissagedecarburantet
essuyer toutes éclaboussures.
Lire le mode d’emploi, d'entretien et les consignes de sécurité.
Interrupteur rapide 3 en 1 Conversion du déchiquetage
à l'ensachage à décharge latérale
Conversion au déchiquetage
Conversion à l'ensachage
Conversion à la décharge latérale
1. Pour le déchiquetage, laisser le couvercle de déchiquetage
et mettre en place le bouchon de déchiquetage. S'assurer
que le bouchon de déchiquetage est bien installé avec la
flèche dirigée vers le haut.
1 Soulever la porte arrière et enlever le bouchon de
déchiquetage installé.
2. En maintenant la porte arrière ouverte, fixer le bac de
ramassage à l'arrière de la tondeuse.
3. S'assurer que les crochets sur les deux côtés du cadre du
sac s'accroche sur la tige de porte arrière.
4. Relâcherlaportearrière(ellesedéposerasurledessusdu
bac de ramassage).
1. Vérifier que le bouchon de déchiquetage est installé à
l'arrière de la tondeuse et que le bac de ramassage est
enlevé.
2.Relâcherlecouvercledeladéchiquetage.Installerledé-
flecteur de décharge latérale sur le plateau de la tondeuse.
S'assurer que les onglets du plateau passent à travers des
fentes de verrouillage.
3.Relâcherlecouverclededéchiquetage(ilsedéposerasur
le dessus du déflecteur de décharge latérale).
Levier d'arrêt
du moteur
Roues
entraînement
contrôle
Remplissage
d'huile et
jauge
Déchiquetage
couvercle
Capuchon de
remplissage de
carburant
Cordon du lanceur
poignée
Levier de réglage de la hauteur de coupe
(à chaque roue)
Se reporter au mode d'emploi pour des directives sur le démarrage, le fonctionnement, le réglage ou l'exécution
de l'entretien de la tondeuse.
1. Glisser l'ensemble du cadre sur le sac à herbes. S'assurer
que la poignée est sur l'extérieur du sac à herbes.
2. Fixer les brides sur le côté de l'ensemble du cadre.
3. Fixer les brides sur le haut et le bas de l'ensemble du
cadre.
Sur certains modèles, le déflecteur de décharge latérale est
temporairement fixé (pour les besoins du transport) à l'arrière
de la tondeuse. Avant d'assembler le sac à herbes, retirer le
déflecteur de décharge latérale.
Noduformulaire:7104836(Rév.-)
Instructions d’installation rapide
BTPV22675HWFC Tondeuse autotractée
Questions?
Ne pas retourner au magasin. Nous pouvons vous aider.
Appeler le service à la clientèle au numéro sans frais 1-800-743-4115
A
B
C
D
E
F
Assembler la poignée A
Assembler le bac de ramassage B
Mise en place de la poignée du
cordon du lanceur
C
Remplissage d'huile et de carburant
REMARQUE : La tondeuse est livrée sans huile dans le moteur. L'omission de mettre de l'huile abîmera le moteur.
REMARQUE : Le réservoir à carburant contient moins de ½ gallon. Ne pas remplir de trop.
REMARQUE : NE PAS mélanger l'huile avec le carburant.
REMARQUE : NE PAS utiliser du carburant E85.
D
E
F
G
H
H
REMARQUE : Le bouchon de déchiquetage doit être retiré
uniquement lorsque l'ensachage est désiré et doit être replacé
dès que l'ensachage est terminé.
REMARQUE : Avant de fixer le sac à herbes à la tondeuse, il faut
retirer le bouchon de déchiquetage et le remettre dès que les
opérations d'ensachage sont terminées. G
Not for
Reproduction
Table of contents
Languages:
Other Brute Lawn Mower manuals

Brute
Brute 30534379 Owner's manual

Brute
Brute 7800886 User manual

Brute
Brute 7800882 User manual

Brute
Brute BSG1221SB User manual

Brute
Brute 7800583 User manual

Brute
Brute 7800822 - BTXPV22700E User manual

Brute
Brute 881403 User manual

Brute
Brute 7800802 User manual

Brute
Brute BTP2265HW User manual

Brute
Brute 7800806 User manual
