BSL BeethoSOL User manual

EM-V100
사용설명서
取扱説明書
Instruction Manual

목 차
1. 사용시 주의사항
2. 제품구성품
3. 사용방법
4. 규격 및 특성
5. 어플리케이션

3
해당 무선설비는 운용 중 전파 혼신의 가능성이 있습니다.
따라서 인명 안전과 관련된 서비스는 할 수 없습니다.
비행기에 탑승하거나 공항 검색대를 거치는 화물에 무선 장치를 넣기 전에 제품 전원을
꺼주십시오.
오랫동안 이어버드의 볼륨을 높여서 오디오를 들을 경우 일시적이거나 영구적으로 청력
을 상실할 수 있습니다.
이어버드가 손상되지 않도록 강한 충격에 유의 하여 주시고, 밟거나 그 위에 앉지 마십시오.
배터리를 잘못 사용하면 배터리 액이 누수 되거나 과열 또는 폭발할 수 있습니다.
제품을 열기구 가까이에 두거나 안에 넣지 마십시오. 폭발 및 화재의 원인이 됩니다.
과열되거나 화재가 발생할 수 있으므로 배터리 단자에 금속물질이 닿지 않게 하십시오.
사용방법 및 설명서를 숙지하십시오.
귓속에 상처나 이물질이 있는지 확인하십시오.
제품에 이물질이 묻어있을 경우, 이물질을 제거하고 사용하십시오.
‘사용시 주의사항’과 ‘사용방법’을 잘 읽고 사용하십시오.
사용시 주의사항
무선장치
이어버드 장치
배터리 전원 사용 장치
사용전의 준비사항

4
1. 화재 또는 감전 위험을 예방하려면 제품을 비나 습기 또는 수분에 노출되지
않도록 주의하십시오.
2. 제품을 직접 수리하려고 하지 마십시오. 장치를 분리, 분해, 수리 또는 변경할
경우 감전 등으로 다칠 위험이 있고 제품 고장을 일으킬 수 있습니다.
3. 이 제품은 온도, 습도가 높은 곳 또는 먼지가 많은 곳에서는 사용을 자제하시고,
의료기관 등에서 방사선 촬영과 치료를 받을 때에는 착용하지 마십시오.
4. 제품에 물이나 땀이 들어가면 내부 부품이 손상되어 고장의 원인이 될 수
있으므로 물이 들어갔을 때에는 마른 천으로 신속히 닦은 후 서비스센터에
문의하십시오.
5. 제품에 임의로 장식을 부착하거나 채색을 할 경우, 제품 외관 및 표면이 변질
되고 체질에 따라 과민 반응을 일으킬 수 있습니다. 이러한 반응이 나타났을
경우에는 제품 착용을 중지하고 전문의와 상담하십시오.
6. 어플리케이션을 통해 소리를 조절할 경우 어플리케이션 사용방법을 숙지하고
사용하십시오.
7. 과도하게 볼륨을 높여서 사용할 경우, 일시적이거나 영구적으로 청력이 손상 될
수 있습니다.
‘사용시 주의사항’과 ‘사용방법’을 잘 읽고 사용하십시오.
사용시 주의사항
주 의

5
8. 제품을 청결하게 유지하십시오. 먼지가 많은 환경에서 사용할 경우 제품
고장이 발생할 수 있습니다.
9. 이어버드의 이어팁은 가능한 한 깨끗하고 건조된 상태로 보관하십시오.
10. 배터리를 절약하기 위해 사용하지 않을 때에는 제품을 꺼두십시오.
11. 음질에 변화가 있을 시 이어팁을 빼고 이어버드의 상태를 체크하십시오.
문제가 있을 시 서비스센터에 문의하십시오.
12. 리튬 이온 배터리는 제조업체에서 허가 받은 사람이 직접 교체를 해야 합니다.
허가 받지 않은 사람이 배터리를 교체할시 위험을 초래할 수 있습니다.
13. 주변 다른 기기에 혼선이 발생 할 수 있으므로, 제조업체가 권장하는 환경에서
제품을 작동하십시오.
14. 제조업체에서 권장하는 부품을 사용하지 않으면 EMC 성능에 영향을 미칠 수
있습니다. 또한, 지정되지 않은 부품을 사용하여 손상된 경우 제조업체는 장치
및 부품의 손상에 대해 보증하지 않습니다.
15. 높은 곳에서 제품이 떨어지면 손상이 될 수 있으므로, 제품을 조심스럽게
다루십시오.
‘사용시 주의사항’과 ‘사용방법’을 잘 읽고 사용하십시오.
사용시 주의사항
주 의

6
Small
이어버드 충전케이스
제품구성품
제품본체
여분이어팁 충전 케이블 퀵사용설명서

7
사용방법
충전케이스에서 이어버드를 꺼내면 전원이 켜지고 충전
케이스에 이어버드를 삽입하고 뚜껑을 닫으면 전원이
꺼집니다.
* 처음 제품 개봉시에는 이어버드를 충전케이스에 넣어
뚜껑을 닫았다 열고, 꺼내면 켜집니다.
* 충전케이스의 배터리가 방전된 경우에는 정상적인 전
원 켜고 끄기 동작이 실행되지 않을 수 있으니, 이 경우
충전케이스를 충전 후 사용하시기 바랍니다.
또한, 이어버드 버튼을 5초 누르면 전원을 끌 수 있으며,
전원이 꺼진 상태에서 버튼 1회 동작 시 전원을 켤 수 있
습니다.
* 충전케이스에 이어버드가 정상 안착시 RED LED(충
전) → BLUE LED(완충) 표시 됩니다.
이어버드 충전 시 BLUE LED가 즉시 점등된다면 충전 핀
이 정상적으로 연결되지 않은 상황이니 이어버드를 재
안착 하여 RED LED (충전) → BLUE LED(완충) 확인 하
시기 바랍니다.
전원 켜고 끄기

8
사용방법
양쪽 이어버드의 버튼을 길게(1초 이상) 누르면 증폭 모
드를 켜고 끌 수 있습니다.
* 이어버드가 켜져도 증폭 모드는 자동으로 켜지지 않습
니다. 버튼을 눌러 증폭 모드를 켠 후 사용하세요.
* 증폭 모드 사용중 휴대폰에서 음악을 재생하면 휴대폰
스피커로 음악이 재생됩니다. 이어버드로 음악감상을
원할 경우 증폭모드를 종료 후 사용하시기 바랍니다.
증폭모드

9
사용방법

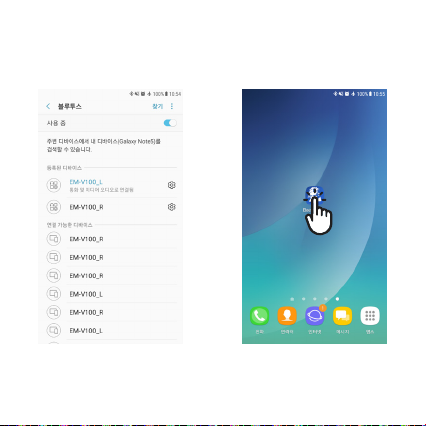

1) 충전케이스에 이어버드를 넣고 뚜껑을 닫은후 다시 열어 놓으면 블루투스 페어링 모드로
진입합니다.
2) 휴대폰에서 블루투스 장치를 검색하여 EM-V100_L을 선택합니다.
3) 이때, EM-V100_R을 추가로 연결할 것인지 묻는 안내문구가 뜨면 ‘확인(쌍으로 연결)' 을
누릅니다.
4) 휴대폰과 EM-V100_L이 블루투스로 연결되고, EM-V100_R이 추가로 등록됩니다.
(휴대폰의 블루투스 화면에는 EM-V100_L이 연결된 것으로 표시됩니다.)
* 블루투스 연결 시 위의 모든 과정이 완료될 때까지 양쪽 이어버드를 충전케이스에서 빼지
마시기 바랍니다.
* 이어버드의 주 사용장치(휴대폰과 연결된 장치)를 변경하고자 할 경우
현재 연결된 장치(예, EM-V100_L)를 휴대폰에서 선택하여 해제 후, 원하시는 장치(예, EM-
V100_R)를 선택하면 주 사용장치를 변경할 수 있습니다.
* 특정 Media Player를 사용하여 음악감상 중 주 사용장치를 변경하거나, 증폭모드 On/Off
시 순간적으로 휴대폰 스피커로 음악이 재생될 수 있습니다.
* 최초 연결시 EM-V100_L이 주 사용장치로 연결되며, 이후 휴대폰 연결시 제품의 효율적
사용을 위해 배터리 잔량이 많은 이어버드가 주 사용장치로 연결됩니다.
* 주사용장치 : 통화시 마이크가 활성화되는 장치
* 해당 무선 설비 기기는 운용 중 전파혼신 가능성이 있으며, AP 혼재지역 등에서 간헐적 음
끊김 현상이 발생할 수 있습니다.
블루투스 연결
주의 사항

10
전화 받기 전화가 걸려왔을 때 이어버드의 스위치를 짧게 한번 누르면
전화를 받을 수 있습니다.
전화 끊기 통화중 이어버드의 스위치를 짧게 한번 누르면 전화를
끊을 수 있습니다.
재생 블루투스 연결상태에서 이어버드의 버튼을 짧게 한번 누르면
음악을 재생합니다
정지 음악 재생 중 이어버드의 버튼을 짧게 한번 누르면 음악을
정지합니다.
다음 곡 오른쪽 이어버드의 버튼을 두번 연속 누르면 다음 곡을 재생합니다.
* 양쪽 이어버드를 모두 착용한 경우만 실행할 수 있습니다.
이전 곡 왼쪽 이어버드의 버튼을 두번 연속 누르면 다음 곡을 재생합니다.
* 양쪽 이어버드를 모두 착용한 경우만 실행할 수 있습니다.
사용방법
전화 통화
*휴대폰과 블루투스로 연결하여 이용
통화 모드가 종료되면 통화하기 이전(음악 감상/증폭) 모드로 자동 전환됩니다.
음악 감상
*휴대폰과 블루투스로 연결하여 이용

11
• 이어버드의 배터리가 부족하면 음성 안내와 함께 종료 됩니다. 이 경우 제품을 충전하
여 사용해 주십시오.
• 충전케이스의 배터리가 충분한 경우 이어버드를 각각 정위치에 삽입한 뒤 커버를 닫으
면 이어버드가 충전됩니다.
• 충전케이스의 배터리가 부족한 경우 이어버드의 충전이 제한될 수 있으니 뒷면에 위치
한 USB 포트를 전원에 연결하면 제품을 충전할 수 있습니다.
사용방법
충전
주 의
이어버드 충전시 L과 R의 모양이 다르므로 잘 확인하고
맞추어서 연결하세요.

12
1. 이어버드 충전
이어버드 충전 시 LED색은 아래와 같습니다. (L채널 R채널 각각 표시)
전원 ON 시 배터리 잔량을 음성으로 확인할 수 있습니다.
2. 충전케이스 충전
충전케이스 충전 중 LED 표시는 아래와 같습니다.
3. 휴대중 충전케이스 배터리 체크
휴대중 충전케이스 덮개를 열었다 닫으면 배터리의 잔량을 확인할 수 있습니다.
사용방법
배터리상태 이어버드 충전 중 이어버드 충전 완료
상태표시등 빨간색 파란색 → Off
배터리상태 충전케이스 충전 중 충전케이스 충전 완료
상태표시등 빨간색 파란색
배터리상태 부족
(1회 충전가능)
보통
(2~3회 충전가능)
충분
(4회 충전가능)
상태표시등 빨간색 보라색 파란색

13
* 테스트는 증폭 모드 (볼륨.5) 진입상태에서 배터리를 완전히 방전시키는 방식으로 진행되었습니다.
배터리 사용시간은 기기 설정, 환경, 사용 방법 및 기타 여러 요인들에 따라 달라집니다.
규격 및 특성
품목명 BeethoSOL
제조사 / 제조국가 EM-Tech Vietnam Co., Ltd. / 베트남
제조사주소 Yenphong District, Bacninh Province, Vietnam
동작환경 10~40℃ / 30~75%R.H / 70~106kPa
보관환경 10~40℃ / 30~85%R.H / 70~106kPa
사용시간 연속 증폭 시간 최대 약 14시간*
연속 통화 / 연속 재생 시간 최대 약 4시간
충전시간 이어버드 1.5시간 / 충전케이스 2.5시간
블루투스 Ver 5.0
증폭 채널 / 밴드 5채널 / 32밴드
음향
드라이버 유닛 Single BA
주파수 응답 특성 250Hz ~ 6500Hz
감도 107.5 ± 3dB SPL@1kHz
임피던스 619 Ohm ± 15 % @1kHz
전원
충전케이스 정격전압(충전) 5V ; 500mA
충전케이스 배터리
3.7V ; 400mA , 리튬폴리머
이어버드 배터리
3.7V ; 32mA, 리튬이온
BSL

14

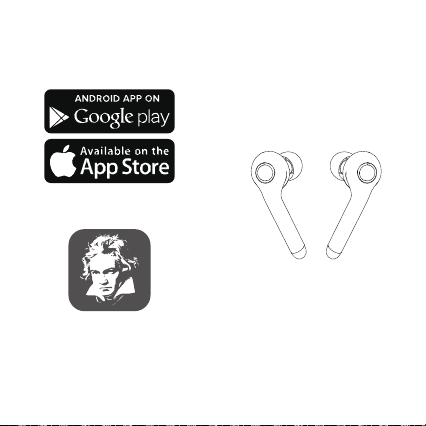

1) 안드로이드 : Play Store를 실행하세요.
iOS : App Store를 실행하세요.
2) 검색창에 ‘BeethoSOL’를 검색합니다.
3) BSL에서 배포한 BeethoSOL 앱을 선택하여 휴대폰에 설치합니다.
BeethoSOL
어플리케이션 다운로드

15
제품과 휴대폰을 블루투스로 연결
후 앱을 실행 합니다.
휴대폰의 앱 목록에서
‘BeethoSOL’를 선택하여 앱을 실행
합니다.
어플리케이션 실행


17
‘비프’음 재생 속도는 하단의 ‘느리
게’ / ‘빠르게’ 버튼으로 조절 하실
수 있습니다.
왼쪽 귀부터 오른쪽 귀까지 검사를
진행하고, 검사가 완료되면 제품에
검사 결과가 적용됩니다.
어플리케이션 간편검사


19

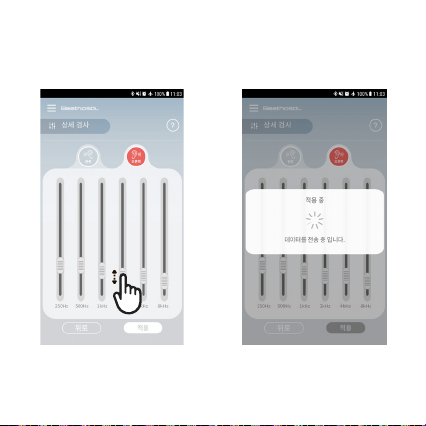

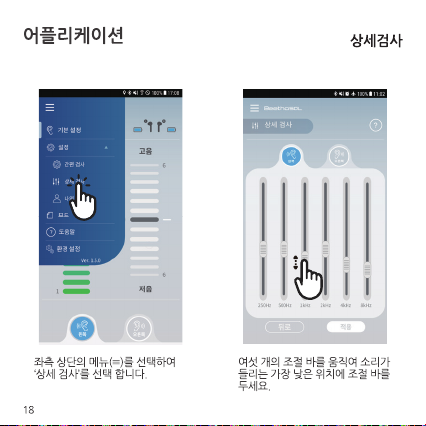

왼쪽 귀부터 오른쪽 귀까지 모두
조절 해주세요.
조절 완료 후 ‘적용’을 누르면 검사
결과가 제품에 적용됩니다.
어플리케이션 상세검사
