BURG-WACHTER SANSWITCH-10430 User manual

SANSWITCH-10430 4-Port Gigabit ePoE Switch User’s Manual /
SANSWITCH-10430 4-Port Gigabit ePoE Switch Anleitung

SANSWITCH-10430 4-Port Gigabit ePoE Switch
Important Safeguards and Warnings
Please read the following safeguards and warnings carefully before using the product in order to avoid
damages and losses. Attentions:
Do not expose the device to lampblack, steam or dust.Otherwise it may cause fire or electric shock.
Do not install the device at position exposed to sunlight or in high temperature. Temperature rise in
device may cause fire.
Do not expose the device to humid environment. Otherwise it may cause fire.
The device must be installed on solid and flat surface in order to guarantee safety under load and
earthquake. Otherwise, it may cause device to fall off or turnover.
Do not place the device on carpet or quilt.
Do not block air vent of the device or ventilation around the device. Otherwise, temperature in device
will rise and may cause fire.
Do not place any object on the device.
Do not disassemble the device without professional instruction.

Warning:
Please use battery properly to avoid fire, explosion and other dangers.
Please replace used battery with battery of the same type.
Do not use power line other than the one specified. Please use it properly. Otherwise, it may cause
fire or electric shock.
Special Announcement:
This manual is for reference only.
All the designs and software here are subject to change without prior written notice.
All trademarks and registered trademarks are the properties of their respective owners.
If there is any uncertainty or controversy, please refer to the final explanation of us.
Please visit our website for more information.

SANSWITCH-10430 4-Port Gigabit ePoE Switch
Table of Contents
1 Product Overview ............................................................................................. - 1 -
1.1 Product Introduction ......................................................................................................... -
1 -
1.2 Features ............................................................................................................................ -
1 -
1.3 Typical Application ............................................................................................................ -
1 - 2Device Structure ............................................................................................... -
3 -
2.1 Front Panel ....................................................................................................................... - 3
-
2.2 Rear Panel ........................................................................................................................ - 4
-
2.3 PoE Power Supply ............................................................................................................ - 4
-
3 Installation Guide ............................................................................................. - 5 -
4 AppendixⅠTechnical Specifications .............................................................. - 6 -
5 AppendixⅡePoE Power Supply Specifications (CAT) .................................. - 7 -
6 AppendixⅢePoE Power Supply Specifications (RG59 Coaxial Cable) ...... - 7 -

SANSWITCH-10430 4-Port Gigabit ePoE Switch
- 1 -
1 Product Overview
1.1 Product Introduction
4-port PoE switch is a layer two industrial switch, which supports long distance Ethernet power supply. It
provides four 10/100M Ethernet ports, one 1000M Ethernet port and one 1000M fiber port. The product
is equipped with three self-adaptive transmission modes which are IEEE, E100 and E10. It supports both
twisted-pair transmission and coaxial cable transmission.
1.2 Features
Common features:
Two-layer industrial PoE switch.
Support IEEE802.3, IEEE802.3u, IEEE802.3ab/z and IEEE802.3X standards.
MAC auto study and aging, MAC address list capacity is 8K.
Support MDI/MDIX self-adaptive.
Port 1-4 are RJ45 ports which support 10/100M self-adaptive; support IEEE802.3af, IEEE802.3at
standard power supply; Port 5 is RJ45 port which supports 10/100/1000M self-adaptive.
Industrial wide temperature design.
Adopt metal structure.
Support DC48-57V power supply.
Individual features:
The product owns one 100/1000M self-adaptive fiber port, one 10/100/1000M self-adaptive RJ45
port and four 10/100M self-adaptive RJ45 ports.
The number 4 port supports Hi-PoE 60W power supply.
It supports three transmission modes, which includes IEEE, E100 and E10. IEEE mode is the
standard Ethernet mode when it is transmitted via twisted-pair, which supports max transmission
distance up to 100m; E100 mode supports max transmission distance up to 300m and E10 mode
supports max transmission distance up to 800m.When it is transmitted via coaxial cable, IEEE mode
supports max transmission distance up to 100m, E100 mode supports max transmission distance
up to 400m and E10 mode supports max transmission distance up to 1000m.
The product adopts 96W power adapter.

SANSWITCH-10430 4-Port Gigabit ePoE Switch
- 2 -

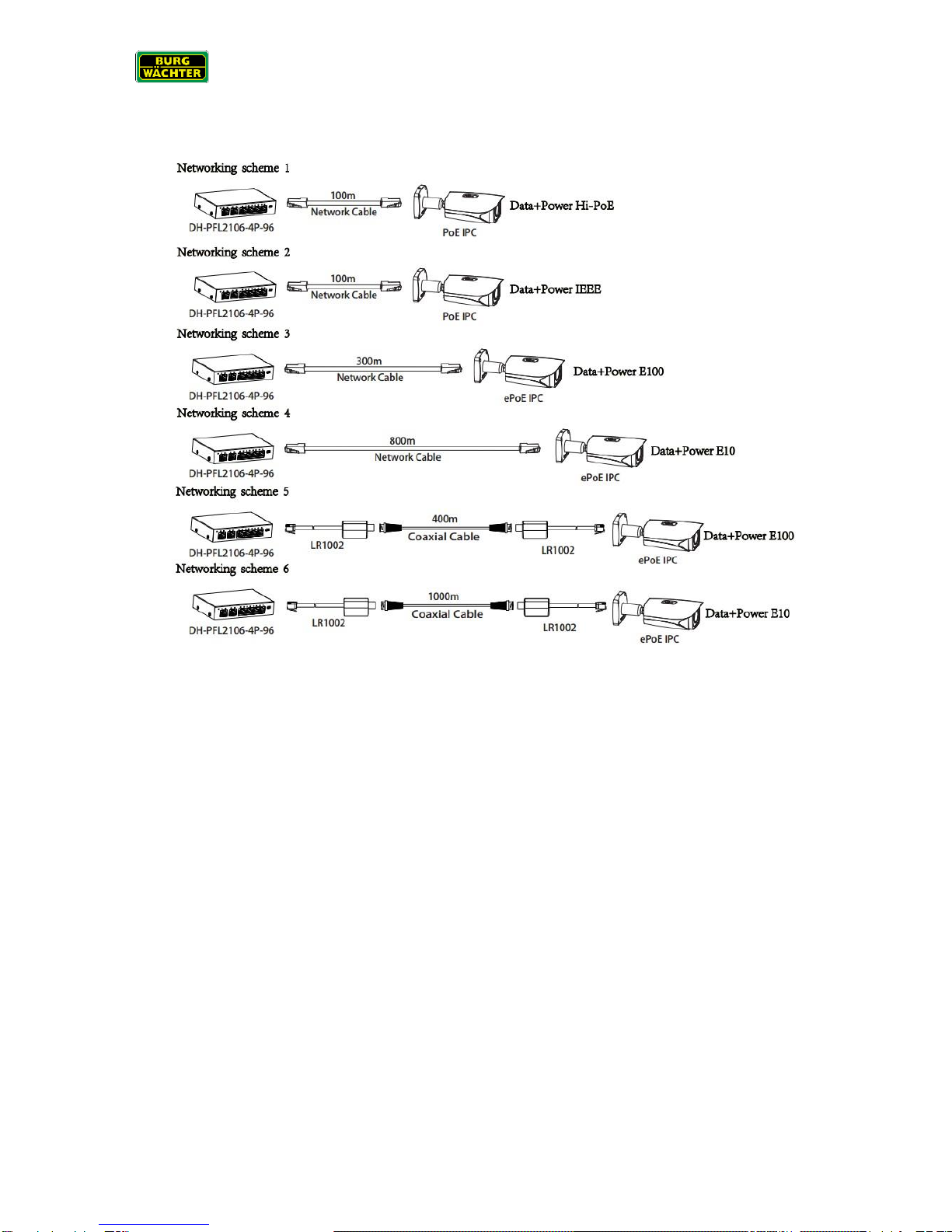

1.3 Typical Application
Figure 1-1

SANSWITCH-10430 4-Port Gigabit ePoE Switch
- 3 -
2 Device Structure
2.1 Front Panel

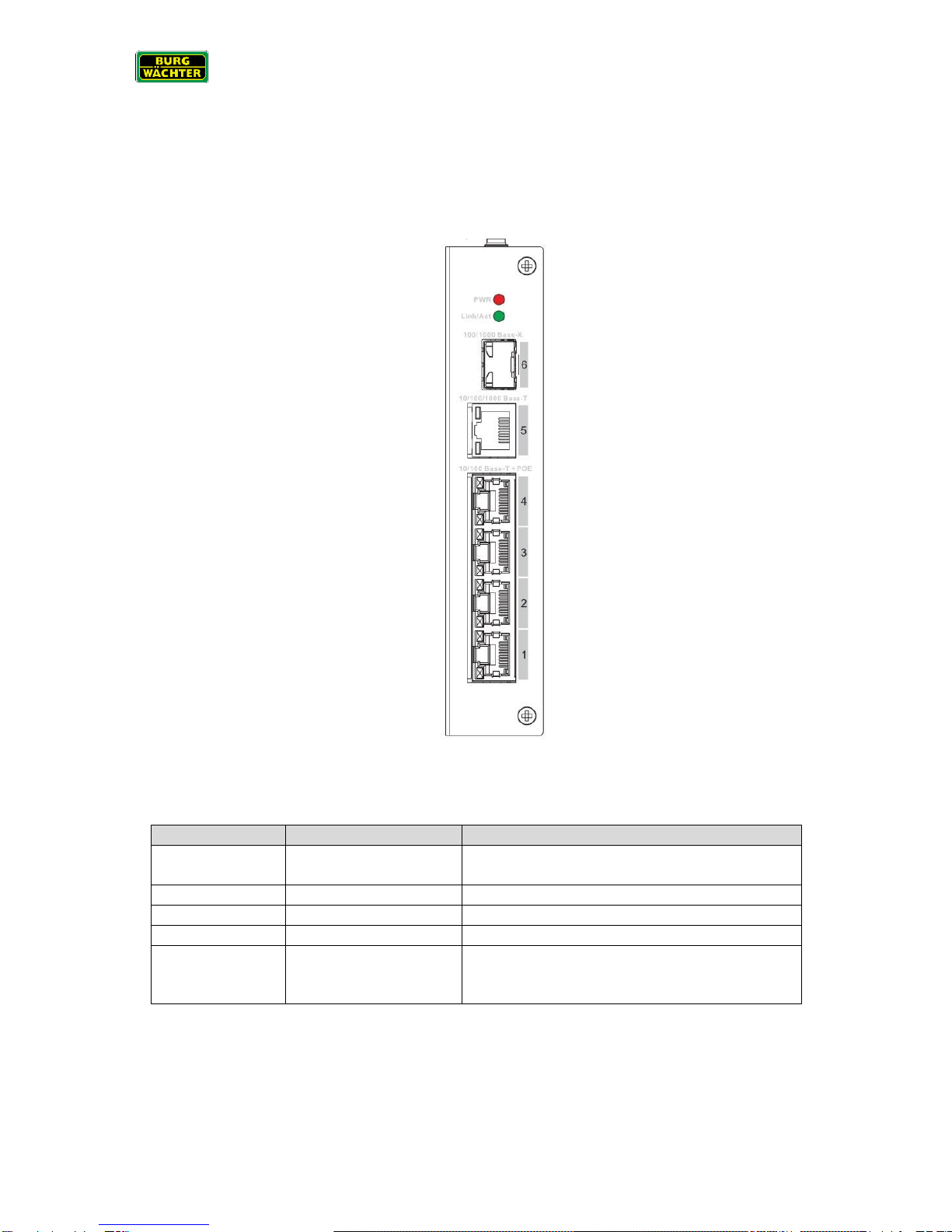

The front panel is shown in Figure 2-1.
Figure 2-1
Refer to Table 2-1 for more details about the front panel.
SN
Name
Function
1
10/100 Base-T
4* 10/100M self-adaptive PoE power supply
ports
2
10/100/1000 Base-T
10/100/1000M self-adaptive RJ45 port
3
100/1000 Base-X
100/1000M self-adaptive fiber port.
4
Link / Act
Fiber port status indicator light.
5
PWR
Power indicator light, used as PoE power
supply status indicator light as well, refer to the
following sheet for more details.
Table 2-1
The power indicator light can display the current operation status of PoE power supply, which includes
three statuses: single port device power on, single port device power off and total device consumption
overload. Please refer to Table 2-2 for more details.

SANSWITCH-10430 4-Port Gigabit ePoE Switch
- 4 -
SN
Operation Status
Display Mode
1
Single port device power on
Slow flash twice
2
Single port device power off
Quick flash once, slow flash once
3
Total device consumption
overload
Quick flash twice
Table 2-2
Port indicator light is to display the status of current transmission mode for the port, which includes IEEE
mode, E100 and E10. Please refer to Table 2-3 for more details.
SN
Working mode
Indicator light display
1
IEEE mode
Normally on
2
E100
On for 3 seconds, off for 1 second
3
E10
On for 1 second, off for 1 second
Table 2-3
2.2 Rear Panel

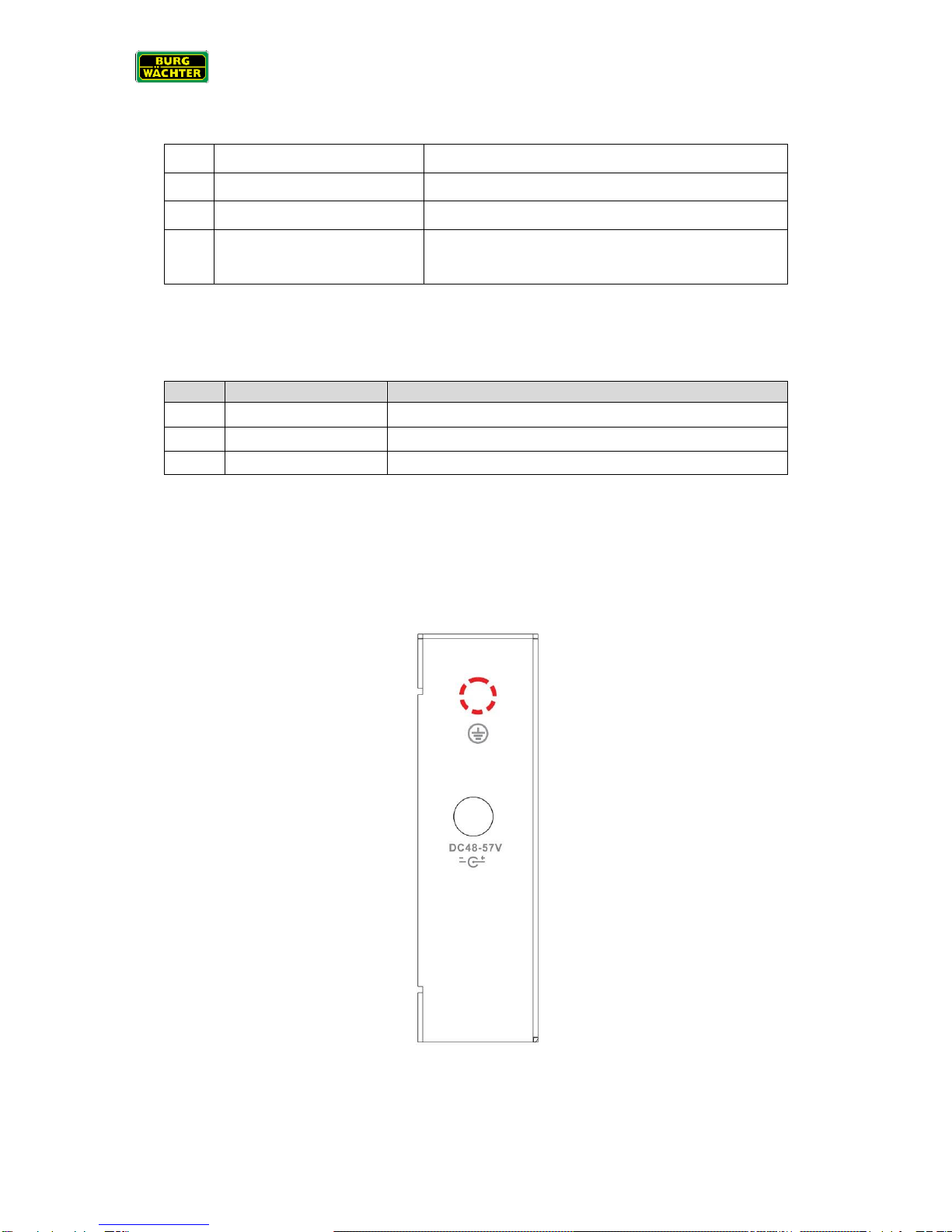

The device power port is shown in Figure 2-2; it supports DC48-57V power supply.
Figure 2-2

SANSWITCH-10430 4-Port Gigabit ePoE Switch
- 5 -
2.3 PoE Power Supply
Three 100M RJ45 ports support IEEE802.3af, IEEE802.3at standard power supply.
One 100M RJ45 port supports IEEE802.3af, IEEE802.3at standard and Hi-PoE 60W power supply.
Total power consumption of PoE device is not allowed to exceed the reserve value of device PoE
power consumption.
3 Installation Guide
The product supports DIN rail mounting. Lay the switch hook on the rail, press the PoE switch to make
the buckle get into the slide, see Figure 3-1.
Note:
4-port PoE switch supports the slide width of 28mm.
Figure 3-1

SANSWITCH-10430 4-Port Gigabit ePoE Switch
- 6 -

- 7 -
4 AppendixⅠTechnical Specifications
Technical parameter
DH-PFL2106-4ET-96
Physical interface
Business Port
1*100/1000 Base-X,
1*10/100/1000 Base-T,
4*10/100 Base-T（POE power supply）
Technical index
Exchange capacity
6.80Gbps
Packet forwarding
rate
3.57Mpps
Exchange mode
Store and forward
MAC study
MAC address auto study, address list capacity 8K
General parameters
Lightning protection
level
Lightning protection level 4
Indicator light
Power indicator light, fiber port status indicator light, RJ45
transmission mode indicator light
Power
DC48-57V power adapter
Power consumption
≤96W
Operation humidity
10%～90%
High and low
temperature
﹣30℃～65℃
Unit weight
480g
Dimension
150mm×100mm×30mm

- 8 -
5 AppendixⅡePoE Power Supply Specifications (CAT)
Cable Length
(m)
Communication
Bandwidth
(Mbps)
PoE Max Load
Capacity (W)
Hi-PoE Max
Load Capacity
(W)
Network
Operating
Mode
100
100
29
53
IEEE/E100
200
100
26
33
E100
300
100
19
19
E100
500
10
13
13
E10
800
10
7
7
E10
ePOE switch power supply voltage is 48V.
The cable is CAT5 or CAT6, 100m DC impedance is no more than 10Ω.
Cable Length
(m)
Communication
Bandwidth
(Mbps)
PoE Max Load
Capacity (W)
Hi-PoE Max
Load Capacity
(W)
Network
Operating
Mode
100
100
34
60
IEEE/E100
200
100
30
50
E100
300
100
27
32
E100
500
10
20
20
E10
800
10
11
11
E10
ePOE switch power supply voltage is 53V.
The cable is CAT5 or CAT6, 100m DC impedance is no more than 10Ω.

- 9 -
6 AppendixⅢePoE Power Supply Specifications
(RG59 Coaxial Cable)
Cable Length
(m)
Communication
Bandwidth
(Mbps)
PoE Max Load
Capacity (W)
Hi-PoE Max
Load Capacity
(W)
Network
Operating
Mode
100
100
35
58
IEEE/E100
200
100
30
40
E100
300
100
24
26
E100
400
100
19
20
E100
500
10
15
15
E10
800
10
10
10
E10
1000
10
8
8
E10
ePOE switch power supply voltage is 48V.
The cable is RG59 coaxial cable, 100m DC impedance is no more than 5Ω.
100
100
39
63
IEEE/E100
200
100
33
51
E100
300
100
28
37
E100
400
100
23
30
E100
500
10
18
23
E10
800
10
14
18
E10
1000
10
11
13
E10
ePOE switch power supply voltage is 53V.
The cable is RG59 coaxial cable, 100m DC impedance is no more than 5Ω.
Note
This user’s manual is for reference only.
Slight difference may be found in user interface.
All the designs and software here are subject to change without prior written notice.
All trademarks and registered trademarks are the properties of their respective owners.
If there is any uncertainty or controversy, please refer to the final explanation of us.
Please visit our website for more information.

- 10 -
6.1 Allgemeine Sicherheitshinweise
Vor Inbetriebnahme des Gerätes sollte dieses Handbuch sorgfältig gelesen und als Nachschlagewerk verwahrt
werden.
Vor jeder Reinigung muss das Gerät ausgeschaltet und von der Betriebsspannung getrennt werden. Benutzen Sie
für die Reinigung ein feuchtes Tuch.
Benutzen Sie keine scharfen Reinigungsmittel oder Sprühdosen. Das Typenschild darf nicht ersetzt werden.
Benutzen Sie keine Zusatzgeräte, die nicht vom Hersteller des Gerätes empfohlen wurden. Diese können die
Funktionalität des Gerätes beeinflussen und schlimmstenfalls Verletzungen und einen elektrischen Schlag
herbeiführen oder sogar Feuer auslösen.
Betreiben Sie das Gerät niemals in der Nähe von Wasser oder anderen Flüssigkeiten.
Das Gerät sollte an einem sicheren Ort und auf fester Unterlage gemäß den Angaben des Herstellers installiert
werden. Schweres Gerät sollte mit großer Sorgfalt transportiert werden. Schnelle Halts, übermäßige
Krafteinwirkungen und unebener Boden können die Ursache sein, dass das Gerät zu Boden fällt und schweren
Schaden an Personen und anderen Objekten verursacht.
Eventuell am Gerät befindliche Öffnungen dienen der Entlüftung und schützen das Gerät vor Überhitzung. Diese
Öffnungen dürfen niemals zugedeckt oder zugestellt werden. Sorgen Sie dafür, dass das Gerät nicht überhitzt wird.
Verwenden Sie nur die empfohlene Betriebsspannungsversorgung. Wenn Sie nicht sicher sind, ob die am
Installationsort vorhandene Stromversorgung verwendet werden kann, fragen Sie Ihren Händler.
Ein Gerät, das von einer polarisierten Stromversorgung versorgt wird, hat meistens als Sicherheitsvorkehrung
einen Netzanschlussstecker mit unterschiedlichen Klinken, welche nur auf eine Art und Weise mit der
Netzsteckdose verbunden werden können. Versuchen Sie niemals, diese Sicherheitsvorkehrung eines
polarisierten Steckers außer Betrieb zu setzen.
Wenn das Gerät eine Stromversorgung mit Erdungsanschluss erfordert, dann sollte es auch nur an eine
entsprechende Netzsteckdose mit Erdungsanschluss angeschlossen werden. Steht eine solche Schukosteckdose
nicht zur Verfügung, dann sollte sie von einem Elektriker installiert werden.
Anschlusskabel sollten so verlegt werden, dass man nicht darauf treten kann oder dass sie durch herab fallende
Gegenstände beschädigt werden können.
Bei einem Gewitter oder bei längerer Nutzungspause sollte das Gerät immer von der Betriebsspannung getrennt
werden. Lösen Sie auch andere Kabelverbindungen. Auf diese Weise schützen Sie das Gerät vor Blitzschäden
oder Stromstößen.
Setzen Sie Netzsteckdose und Netzkabel niemals einer Überbelastung aus. Feuer und elektrische Schläge können
die Folge sein.
Stecken Sie niemals Gegenstände durch die Öffnungen des Geräts. Sie können Spannungs- führende Teile
berühren und einen elektrischen Schlag erhalten.
Vergießen Sie auch niemals Flüssigkeiten über das Gerät.
Bei Betriebsstörungen oder einem vollständigen Betriebsausfall schalten Sie das Gerät aus und trennen es von
der Versorgungsspannung. Versuchen Sie niemals, selbst Wartungs- oder Reparaturarbeiten bei geöffnetem
Gehäuse durchzuführen, da Sie sich gefährlichen Spannungen aussetzen. Überlassen Sie Wartungs- oder
Reparaturarbeiten ausschließlich qualifizierten Fachwerkstätten.
Als Ersatzteile dürfen nur Teile verwendet werden, die vom Hersteller zugelassen wurden oder solche, die
identische Leistungsdaten aufweisen. Nicht genehmigte Ersatzteile können zu Schäden an Personen (elektrischer
Schlag) und Gerät (Feuer) führen.
Nach jeder Wartung oder Reparatur des Geräts muss das Gerät auf einwandfreien Betrieb überprüft werden.
Die Installation des Geräts darf nur von qualifiziertem Personal ausgeführt werden und muss den örtlichen
Spezifikationen und Vorschriften entsprechen.
Richten Sie die Kamera nie auf ein Objekt mit hoher Leuchtkraft. Helle vertikale oder horizontale Linien können auf
dem Bildschirm das gesamte Bild überstrahlen. Dieser Nachzieheffekt ist kein Fehler, sondern eine Eigenart der
Halbleiter CCD’s, wenn dieser einer starken Lichtquelle direkt ausgesetzt wird.
Bei Einsatz dieser Kamera an Orten mit stark unterschiedlichen Lichtverhältnissen ist die Blendeneinstellung
anzupassen.
Bitte beachten Sie im Fall der Entsorgung unbrauchbarer Geräte die geltenden gesetzlichen Vorschriften.
Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer Nutzungsdauer
vom Hausmüll getrennt entsorgt werden müssen. Bitte entsorgen Sie das Gerät bei Ihrer örtlichen
kommunalen Sammelstelle.
Bei Kameras mit einem IR-Scheinwerfer:
Bewahren Sie stets einen Abstand von > 1m, um gesundheitlichen Schäden vorzubeugen. Schauen
Sie nie direkt in den IR-Scheinwerfer hinein, um Augenschäden zu vermeiden.
CE Richtlinien

- 11 -
Vorsicht: Änderungen und Modifizierungen, die nicht ausdrücklich durch die zuständige
Genehmigungsbehörde genehmigt worden sind, können zum Entzug der Genehmigung zum Betreiben
des Gerätes führen. Dieses Gerät entspricht den CE-Richtlinien.
General safety precautions and safety instructions
Safety instructions
Before operating the appliance, please read this manual carefully and retain it for further reference.
Before cleaning the appliance, it has to be switched off and unplugged from the power outlet. Wipe the appliance
with a soft damp cloth.
Do not use harsh cleansers or aerosols for cleaning. The type label may not be replaced.
Do not use attachments unless recommended by the manufacturer as they may affect the functionality of the
appliance and result in the risk of fire, electric shock or injury.
Never install the appliance in areas exposed to water or other liquids.
The appliance has to be installed in a safe and stable location which is able to carry the weight of the appliance.
Quick stops, excessive force, and uneven surfaces may cause the appliance to fall causing serious injury to
persons and damage to objects.
Openings in the appliance, if any, are provided for ventilation to ensure reliable operation of the appliance and to
protect if from overheating. These openings must not be covered or blocked. Please make sure that the
appliance does not overheat.
The appliance should only be operated from the type of power source indicated on the marking label. If you are
not sure of the type of power supplied at the installation location, please contact your local dealer.
An appliance which is powered through a polarized plug (a plug with one blade wider than the other) will fit into
the power outlet only one way. This is a safety feature. If you are unable to insert the plug into the outlet, try
reversing the plug. Do not defeat the safety purpose of the polarized plug.
If the appliance is powered through a grounding-type plug, the plug will only fit into a grounding-type power outlet.
This is a safety feature. If your outlet does not have the grounding plug receptacle, contact your local electrician.
Route power cords and cables in a manner to protect them from damage by being walked on or pinched by items
places upon or against them.
For protection of the appliance during a lightning storm or when it is left unattended and unused for a longer
period, unplug the appliance from the wall outlet. Disconnect any antennas or cable systems that may be
connected to the appliance. This will prevent damage to the appliance due to lightning or power-line surges.
Do not overload wall outlets and extension cords as this can result in a risk of fire or electric shock.
Never insert items into the openings of the appliance. They may touch parts under electric current which may
cause an electric shock.
Never pour any liquids over the appliance.
In case of any operating interruption or a complete operating failure please switch off the appliance and
disconnect it from the wall outlet. Never attempt to service or repair the appliance yourself, as opening or
removing covers may expose you to dangerous voltage or other hazards. Refer all servicing to qualified service
personnel.
When replacement parts are required, be sure that the service technician uses replacements parts specified by
the manufacturer or that have the same characteristics as the original part. Unauthorized substitutions may result
in fire, electric shock or other hazards.
Upon completion of any service or repairs to the appliance, ask the service technician to perform safety checks to
verify that the appliance is in proper operating condition.
The appliance must only be installed by qualified service personnel and has to comply with local specifications
and regulations.
Never point the camera at an object with a high degree of luminance. Bright vertical or horizontal lines can result
in a distortion (outshine) of the entire image on the monitor. This artifact is not an error but a particularity of
semiconductor CCDs when they are directly exposed to a powerful light source.
At the installation site, the camera has to be adjusted to the given light conditions (see OSD).
Please respect the local legal regulations on waste if you need to dispose of discarded appliances.
This symbol means that electrical appliances need to be disposed of properly and not simply with unsorted
household refuse. Please respect local regulations on waste disposal.

- 12 -
For cameras equipped with IR LEDs:
Please make sure to always keep a distance of > 1m to avoid damages to your health. Never look directly
into the IR-LEDs –this may cause eye damages!
CE compliance
Attention: Any changes or modifications to this appliance which have not been explicitly approved of by
the respective regulatory authority, may lead to a prohibition of usage of this appliance.
This appliance complies with the CE guidelines.

- 13 -
Hinweise zur Geräteentsorgung
Bitte beachten Sie im Fall der Entsorgung
unbrauchbarer Geräte die geltenden
gesetzlichen Vorschriften.
Dieses Symbol bedeutet, dass
elektrische und elektronische
Geräte am Ende ihrer
Nutzungsdauer vom Hausmüll getrennt
entsorgt werden müssen. Bitte entsorgen
Sie das Gerät bei Ihrer örtlichen
kommunalen Sammelstelle.
Impressum
Das Copyright dieser Bedienungsanleitung
liegt ausschließlich bei SANTEC BW AG.
Jegliche Vervielfältigung auch auf
elektronischen Datenträgern bedarf der
schriftlichen Genehmigung der SANTEC BW
AG. Der Nachdruck –auch auszugsweise –
ist verboten.
Irrtum und technische Änderungen
vorbehalten.
SANTEC ist ein eingetragenes
Warenzeichen der SANTEC BW AG. Übrige
evtl. genannte Firmen- und Produktnamen
sind Warenzeichen oder eingetragene
Warenzeichen bzw. Marken der jeweiligen
Inhaber.
Notes on waste disposal
Please respect the local legal regulations on
waste if you need to dispose of
discarded appliances.
This symbol means that electrical
appliances need to be disposed of properly
and not simply with unsorted household
refuse. Please respect local regulations on
waste disposal.
Copyright
All rights reserved. This publication may not
be reproduced, stored in a retrieval system
or transmitted, in any form or by any means
(electronic, mechanical, photocopying,
recording or otherwise), without the written
prior permission of SANTEC BW AG.
No reproduction of any part or excerpts
thereof are permitted.
Errors excepted. Specifications are subject
to change without notice for quality
improvement.
SANTEC is a registered trademark of
SANTEC BW AG. All other companies or
products mentioned in this publication are
trademarks, registered trademarks or
brands of the respective company.
© Copyright: SANTEC BW AG
An der Strusbek 31
22926 Ahrensburg
Germany
www.santec-video.com
