BETRIEBSANLEITUNG
USER MANUAL
MODE D‘EMPLOI
ISTRUZIONI PER L‘USO
MANUAL DEL USARIO
BRUGERMANUAL
BRUKSANVISNING
UŽIVATELSKÁPŘÍRUČKA
󹼦󸱖󺺲󹨂󹿿󹩺󹏛󹩲
󳝘󲑧󲑻󱎼
РУКОВОДСТВОПОЛЬЗОВАТЕЛЯ
INSTRUKCJAOBSŁUGI
󰉤󰉺󰈴󰉺󰈸󰉜󰉉󰉣󰈠󰉩

95147 SoundOne
DE
UK
FR
stylischer Bluetooth-Lautsprecher mit raumfüllendem HD-Sound
eye-catchingBluetoothspeakerwithroom-llingHDsound
haut-parleur Bluetooth au design élégant avec son HD surround

2
Betriebsanleitung
BETRIEBSANLEITUNG
Inhalt
1Sicherheitshinweise........................................................................... 3
1.1 Allgemeines ................................................................................. 3
2Beschreibung und Funktion............................................................... 4
2.1 Lieferumfang................................................................................ 4
2.2 Bedienelemente........................................................................... 5
3Bestimmungsgemäßer Gebrauch ..................................................... 5
4Energieversorgung ........................................................................... 5
4.1 SoundOne über Netzteil betreiben und laden............................. 5
4.2 Über Akku betreiben.................................................................... 6
4.3 Mobilgerät laden .......................................................................... 6
5Geräte verbinden und trennen .......................................................... 6
5.1 Geräte über Bluetooth verbinden ................................................ 6
5.2 Geräte über NFC mit Bluetooth verbinden .................................. 6
5.3 Bluetooth-Verbindung trennen..................................................... 7
5.4 Geräte über Stereo-Klinkenkabel verbinden und trennen........... 7
5.5 Geräte außer Betrieb setzen ....................................................... 7
6Musik wiedergeben............................................................................ 7
6.1 Lautstärke einstellen.................................................................... 7
6.2 Wiedergabe und Pause ............................................................... 7
6.3 Titel wechseln .............................................................................. 7
7Telefonieren .................................................................................... 7
8 Statusanzeigen.................................................................................. 8
9 Technische Daten.............................................................................. 8
10 Wartung,Pege,LagerungundTransport........................................ 10
11 Entsorgungshinweise ........................................................................ 10
12 EG-Konformitätserklärung ................................................................ 10
BETRIEBSANLEITUNG
 
 
 
 
 
BRUKSANVISNING 
 
 
 
󳝘󲑧󲑻󱎼   
󹨂󹿿󺃦󹩺󹏛󹩲 
󰉤󰉺󰈴󰉺󰉜󰉉󰉣󰈠󰉩  
  

3
1Sicherheitshinweise
1.1 Allgemeines
• Lesen Sie die beiliegende Produktdokumentation vollständig und sorgfältig
vor Benutzung. Diese ist Bestandteil des Produkts.
• Beachten Sie die Sicherheitshinweise in Produktdokumentation, auf Produkt
und Zubehör, sowie auf der Verpackung.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in einwandfreiem
Zustand.
• Bewahren Sie die Produktdokumentation für andere potentielle Benutzer
und zum Nachlesen auf.
• Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und
anderen nicht durch die Begleitdokumentation behebbaren Problemen,
wenden Sie sich an Ihren Händler.
Hinweise zur Netztrennung des Netzteils
Das Produkt hat keinen Netzschalter und darf nur an gut zugänglichen Steckdo-
sen verwendet werden, um es im Notfall und nach Gebrauch schnell aus dieser
entfernen zu können.
>> Spannungsfrei nur bei gezogenem Stecker.
>> Im Notfall, nach Gebrauch und bei Gewitter Netzstecker direkt am
Steckergehäuse ziehen!
Gefahr durch Selbsteingriffe und Zweckentfremdung
 >>  Produkt,ProduktteileundZubehörnichtbaulichändernodermodi-
zieren!
>> Gehäuse nicht öffnen.
>> Anschlüsse und Schaltkreise nicht kurzschließen.
>> Nur das mitgelieferte Netzteil verwenden.
Verletzungsgefahr durch ungeeignete Umgebungsbedingungen
>> Nicht im Straßenverkehr verwenden, damit wichtige Signale nicht
übertönt werden.
Gefahr bleibender Gesundheitsschäden
>> Musik nicht zu laut drehen, um Gehörschäden zu vermeiden.
Permanent hohe Geräuschpegel können das Gehör dauerhaft
schädigen.
Gefahr durch Magnetismus
Das Produkt enthält magnetische Materialien.
>> Bezüglich der Kompatibilität mit implantierten medizinischen Geräten
Arzt konsultieren.
Verletzungsgefahr durch Schneiden
>> Kleinteile, Dämmmaterial und Verpackung gegen unbeabsichtigte
Benutzung sichern.

4
Betriebsanleitung
Sachschaden
>> Technische Daten aller verwendeter Produkte vergleichen. Diese
müssen übereinstimmen oder im angegebenen Bereich liegen.
>> Produkt, Produktteile und Zubehör nur in einwandfreiem Zustand
verwenden.
>> Belastungen, wie Hitze und Kälte, Nässe und direkte Sonnen
einstrahlung sowie Vibrationen und mechanischen Druck vermeiden.
>> Nur im Trockenen verwenden.
>> Ausgelaufene, deformierte oder korrodierte Zellen mittels geeigneter
Schutzvorrichtungen entsorgen.
>> Nur ein trockenes und weiches Tuch zum Reinigen verwenden.
>> Keine Reinigungsmittel und Chemikalien verwenden.
2Beschreibung und Funktion
Der SoundOne ist ein vielseitiger Bluetooth-Zusatzlautsprecher, mit dem Sie
Musik von Ihrem Mobilgerät über Bluetooth oder Klinkenkabel wiedergeben
können. Er wird mit externem Netzteil geliefert, welches den SoundOne zu
Hause mit Energie versorgt und den internen, fest verbauten Lithium-Ionen-
Akku für den mobilen Einsatz lädt. Mit dem zusätzlichen USB-Anschluss laden
Sie Ihr Mobilgerät unterwegs auch während der Musikwiedergabe. Der 5 V
Micro-USB-Eingang dient dem Laden des SoundOne über Ihr Mobilgerät oder
handelsüblichen USB-Ladegeräten. Über das Touch-Panel lassen sich model-
labhängig die wichtigsten Audiofunktionen steuern. Das integrierte Mikrofon
bietet zusätzlich eine Freisprechfunktion.

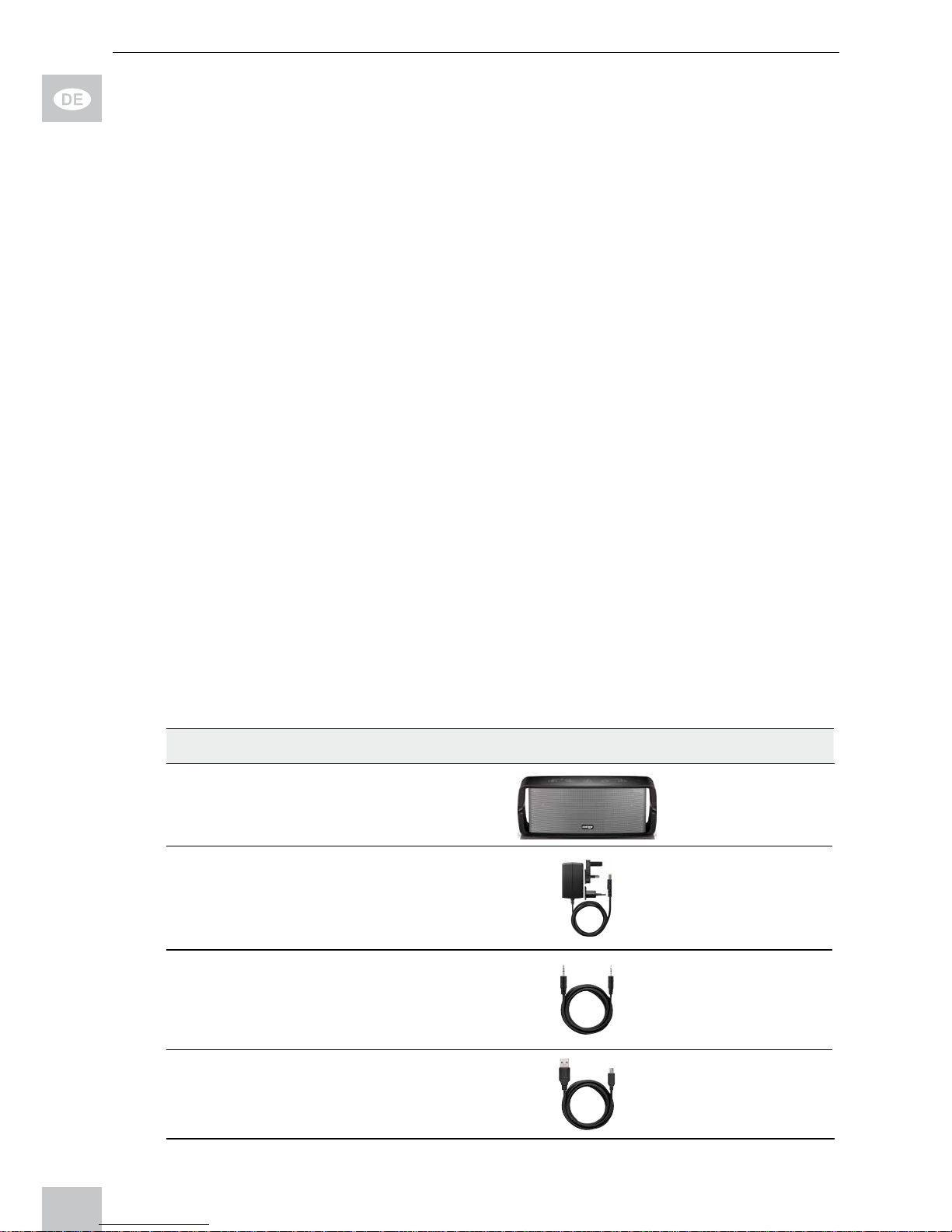

2.1 Lieferumfang
Teil Abbildung Anzahl
SoundOne 1
Netzteil mit 2 Netzssteckern 1
Audiokabel 1
Ladekabel 1

5

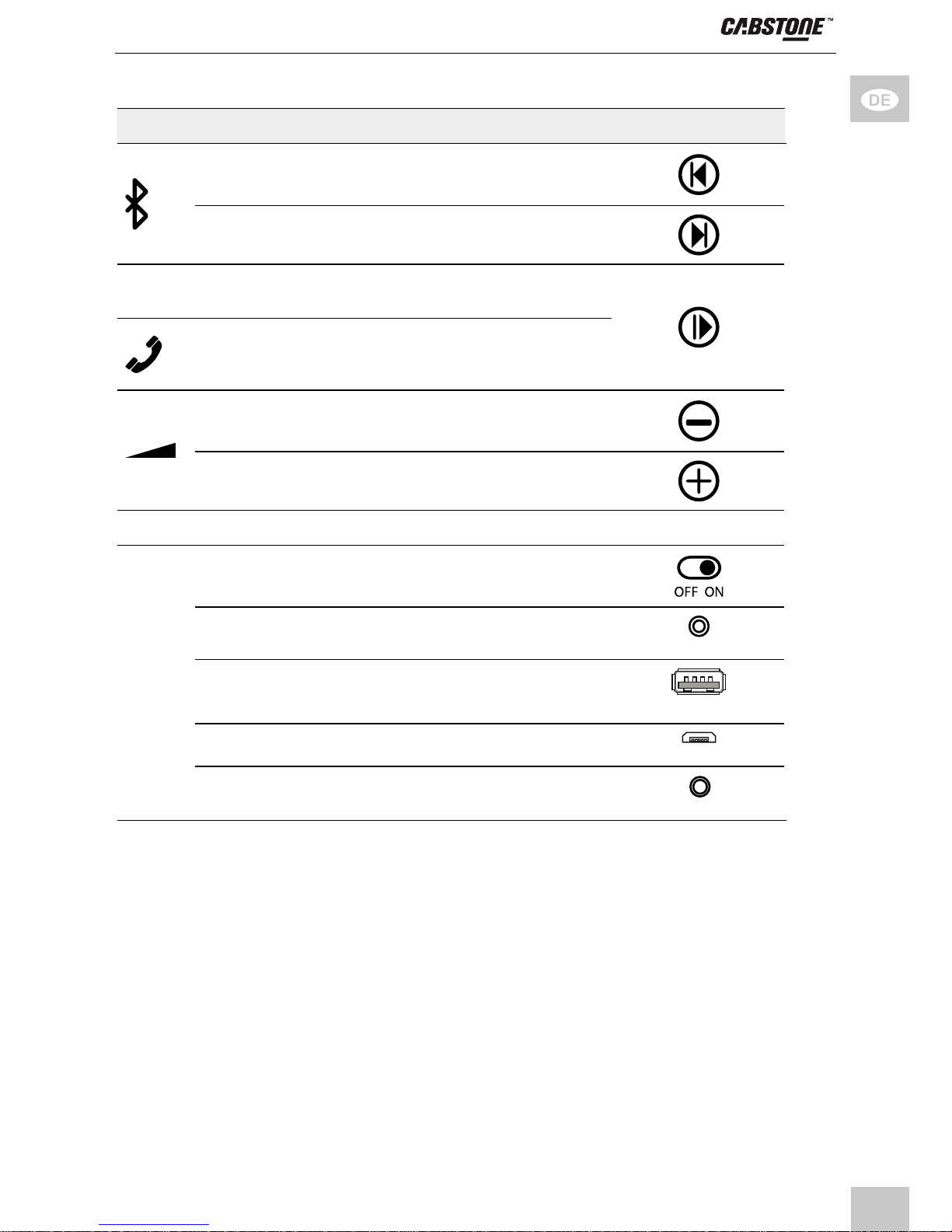

2.2 Bedienelemente
Bedienelement Abbildung
vorheriges Lied abspielen
nächstes Lied abspielen
Musikwiedergabe
>> Play und Pause
Telefonanruf
>> Anruf annehmen
>> Anruf beenden
Lautstärke leiser
Lautstärke lauter
Sitz des NFC Chips NFC
An- und Ausschalter
DC-Eingang
DC IN
5 V USB-Ausgang
5V OUT
5 V Micro-USB-Eingang
5V IN
Stereo-Klinken-Eingang
AUX
3Bestimmungsgemäßer Gebrauch
Eine andere Verwendung als in Kapitel Beschreibung und Funktion beschrie-
ben, ist nicht zugelassen. Dieses Produkt darf nur in trockenen Innenräumen
benutzt werden. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen
und der Sicherheitshinweise kann zu schweren Unfällen und Schäden an Perso-
nen und Sachen führen.
4Energieversorgung
4.1 SoundOne über Netzteil betreiben und laden
>> Stecken Sie den passenden Netzstecker wie abgebildet auf das
Netzteil.

6
Betriebsanleitung
>> Stecken Sie das Netzteil in den DC-Eingang des SoundOne und in
eine freie und gut zugängliche Steckdose.
>> Laden Sie den SoundOne vor dem ersten Betrieb vollständig auf.
Der interne Akku ist voll geladen, wenn alle LED-Anzeigen aus sind.
Unterwegs kann der SoundOne über den 5 V Micro-USB-Eingang durch Ihr
Mobilgerät oder ein handelsübliches USB-Ladegerät geladen werden.
Die Ladedauer beträgt mit Netzteil etwa 3.5 h und über USB etwa 11 h.
4.2 Über Akku betreiben
1. Laden Sie den SoundOne wie in Kapitel 4.1 beschrieben vollständig auf.
2. Trennen Sie den SoundOne nach erfolgtem Ladevorgang vom Netzteil.
Die mobile Nutzungsdauer beträgt bis zu 13 h.
4.3 Mobilgerät laden
>> Schließen Sie das Ladekabel an den 5 V USB-Ausgang des Sound-
One und an Ihr Mobilgerät an.
Den Ladestatus Ihres Mobilgerätes erkennen Sie an dessen Statusanzeige.
5 Geräte verbinden und trennen
5.1 Geräte über Bluetooth verbinden
1. Schalten Sie den AN-/AUS-Schalter auf ON.
Der SoundOne startet automatisch den Bluetooth-Modus.
2. Schalten Sie die Bluetooth-Funktion Ihres Mobilgerätes ein.
3. Suchen Sie den „SoundOne“ in der Geräteliste und verbinden Sie ihn.
Sollte Ihr Mobilgerät ein Passwort fordern, muss „0000“ eingegeben werden.
Nach erfolgtem Verbindungsaufbau ertönt ein kurzer Piepton.
Der SoundOne ist nun bereit zur Musikwiedergabe.
5.2 Geräte über NFC mit Bluetooth verbinden
1. Schalten Sie den AN-/AUS-Schalter auf ON.
Der SoundOne startet automatisch den Bluetooth-Modus.
2. Schalten Sie die NFC-Funktion Ihres Mobilgerätes ein.
3. Halten Sie den NFC-Sensor Ihres Mobilgerätes an den NFC-Sensor des
SoundOne.
Ihr Mobilgerät startet automatisch den Bluetooth-Modus und fordert eine
Verbindungsbestätigung.

7
Sollte Ihr Mobilgerät ein Passwort fordern, muss „0000“ eingegeben werden.
4. Bestätigen Sie die Verbindungsaufforderung mit dem SoundOne.
Nach erfolgtem Verbindungsaufbau ertönt ein kurzer Piepton.
Der SoundOne ist nun bereit zur Musikwiedergabe.
5.3 Bluetooth-Verbindung trennen
>> Drücken Sie die beiden Tasten und gleichzeitig zum Trennen
der Bluetooth-Verbindung.
Die Trennung der Verbindung wird durch eine akustische Tonfolge bestätigt.
5.4 Geräte über Stereo-Klinkenkabel verbinden und trennen
>> Verbinden Sie das mitgelieferte 3,5 mm STEREO-Klinkenkabel mit
dem Stereo-Klinken-Eingang des SoundOne und Ihrem Mobilgerät.
>> Schalten Sie den AN-/AUS-Schalter auf ON.
Der Bluetooth-Modus wird deaktiviert.
>> Trennen Sie alle Kabelverbinungen nach Gebrauch und zum Reakti-
vieren der Bluettooth-Funktion.
5.5 Geräte außer Betrieb setzen
1. Trennen Sie alle Bluetooth- und Kabelverbindungen bei Nichtgebrauch.
2. Schalten Sie den AN-/AUS-Schalter auf OFF.
3. Ziehen Sie das Netzteil aus der Steckdose.
4. BeachtenSieKapitel„Wartung,Pege,LagerungundTransport“.
6Musik wiedergeben
6.1 Lautstärke einstellen
>> Wählen Sie eine niedrige Lautstärke am Mobilgerät.
>> Stellen Sie die Lautstärke über die / Tasten des SoundOne
oder über Ihr Mobilgerät ein.
6.2 Wiedergabe und Pause
>> Spielen Sie Musik über die Taste des SoundOne oder über die
Steuerung Ihres Mobilgerätes ab oder stoppen Sie die Wiedergabe.
6.3 Titel wechseln
>> Wechseln Sie mit der Taste zum vorherigen Musiktitel oder mit
der Taste zum nächsten Musiktitel.
7Telefonieren
>> Begeben Sie sich in die Nähe des SoundOne, damit dessen Mikrofon
Ihre Stimme erkennt.
>> Nehmen Sie Gespräche über die Taste /an und beenden Sie sie.
Der SoundOne unterbricht die Medienwiedergabe und gibt den Klingelton des
Mobilgerätes wieder.

8
Betriebsanleitung
8Statusanzeigen
Status LED-Anzeige Modus Tempo
Verbindungsaufbau blau blinken langsam
verbunden -aus -
Akkukapazität <10 % oder
Eingangsspannung <6.4 V weiß blinken langsam
Laden im verbundenen
Zustand weiß an -
Laden beim Verbindungs-
aufbau weiß an -
geladen und verbunden -aus -
geladen beim Verbindungs-
aufbau blau blinken langsam
max. Lautstärke weiß blinken schnell
9Technische Daten
Lautsprecher
Audioformate: HD Audio, Stereo
max. Leistung (W): 2x 3.5 (R/L)+6 (Subwoofer)
Bauart: 3-Wege-System
Frequenzbereich (Hz): 55-20000
Signal-Rauschabstand (dB): >65
Wellenwiderstand(Ω): 4
Mikrofon
Frequenzbereich (Hz): 50-10000
Wellenwiderstand(kΩ): 2.2
Empndlichkeit(dB): 42 (±3)
Batterie
Typ: Lithium-Ionen Akku
fest integriert: ja
Spannung (V): 7.4
max. Kapazität (mAh): 2.600
max. Nutzungsdauer (h): 8 @ 75 % Vol., 13 @ 50 % Vol.
max. Ladedauer (h): 3.5 @ 9.5 V/1.5 A, 11 @ 5 V / 0.5 A

9
Anschlüsse
Eingang, Typ: DC-Buchse
Eingang 2, Typ: Mini-USB Buchse (Typ B)
Eingang 3, Typ: 3.5 mm STEREO-Klinken-Buchse
Ausgang, Typ: USB-A 2.0 Buchse (Typ A)
Ausgang, Spannung (V DC): 5
Ausgang, max. Stromstärke (A): 1,0
Netzteil
Eingang, Spannung (V AC): 100-240
Eingang, Stromstärke (A): 0.45
Netzfrequenz (Hz): 50/60
Ausgang, Spannung (V DC): 9.5
Ausgang, Stromstärke (A): 1.5
Kompatibilität
Apple: MacBook, iPhone, iPad, iPad mini, iPod
Samsung: Samsung Books, Galaxy Tab, Galaxy
S, usw.
Sonstige: viele Bluetooth-fähige Notebooks, Tab-
lets, Mobiltelefone, usw.
Allgemein
Farbe: schwarz
Material: ABS
Breite (mm): 300
Höhe (mm): 115
Tiefe (mm): 120
Gewicht (g): ca. 1.500
Funktechnologie
Bluetooth-Reichweite (m) max. 10 (variiert nach Smartphone-
Modell und baulichen Gegebenheiten)
Blutooth-Version 4.0
Frequenzband (MHz) 2.402-2.480
Bluetooth-Protokoll A2DP V1.2\HFP V1.6
Ausgangsleistung (mW) XXX

10
Betriebsanleitung
10  Wartung,Pege,LagerungundTransport
>> Nur ein trockenes und weiches Tuch zum Reinigen verwenden.
>> Keine Reinigungsmittel und Chemikalien verwenden.
 >>  BeilängeremNichtgebrauchdasProduktalle3Monateauadenum
die Kapazität zu erhalten.
>> Kühl und trocken lagern.
>> Originalverpackung für den Transport aufheben und verwenden.
11 Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäischen
WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederverwertung oder Entsor-
gung zugeführt werden, weil giftige und gefährliche Bestandteile bei
unsachgemäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen
können.
SiesindalsVerbrauchernachdemElektrogesetz(ElektroG)verpichtet,
elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den
Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammel-
stellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige
Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der
Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftren-
nung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen
Beitrag zum Schutz unserer Umwelt.
12 EG-Konformitätserklärung
Mit dem CE Zeichen erklärt CabstoneTM, eine registrierte Marke der
Wentronic GmbH, dass dieses Produkt die wesentlichen Anforderun-
gen und andere relevante Bestimmungen der Richtlinie 1999/5/CE und alle
anwendbaren EU-Richtlinien erfüllt. Die vollständige EG-Konformitätserklärung
ist unter https://www.wentronic.com/ verfügbar.
