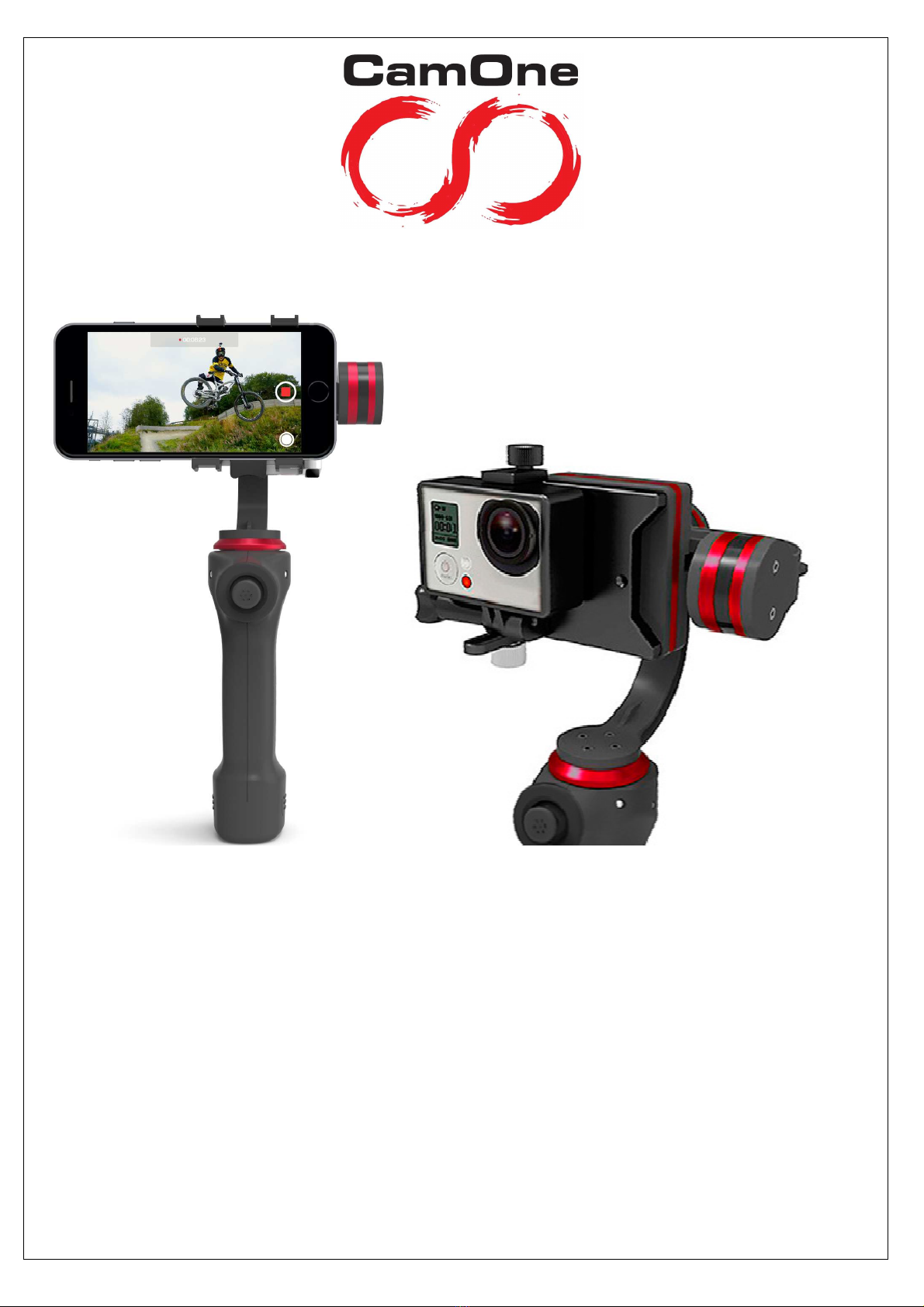

CamOne COIN90 User manual

www.CamOneTec.com
Gravity Action 3D Gimbal
Benutzerhandbuch
Vers. 1.0
"FlyCamOne" und „CamOne” sind registrierte Marken von ACME the game company GmbH, Deutschland
© copyright 2015 von ACME the game company GmbH
Dieses Benutzerhandbuch ist durch internationale Urheberrechtsgesetze geschützt.
Kein Teil dieses Benutzerhandbuchs darf ohne die vorherige schriftliche Genehmigung von ACME the game company GmbH
in irgendeiner Form oder durch irgendwelche Mittel, elektronisch oder mechanisch, einschließlich von
Fotokopieren, Aufzeichnen oder Speichern in einem Informationsspeicher- und -abrufsystem, reproduziert,
verteilt, übersetzt oder übertragen werden.

www.CamOneTec.com
2
Sicherheitshinweise
WARNUNG:
BEACHTEN SIE FOLGENDE HINWEISE,
UM STROMSCHLÄGE ODER SCHÄDEN
AM PRODUKT AUSZUSCHLIESSEN:
-SETZEN SIE DAS GERÄT NICHT REGEN,
FEUCHTIGKEIT, TROPF- ODER
SPRITZWASSER AUS
-HALTEN SIE DAS GERÄT UND ALLE BESTANDTEILE
VON WASSER FERN
-VERWENDEN SIE AUSSCHLIESSLICH
EMPFOHLENE ZUBEHÖRTEILE
-DEMONTIEREN SIE NICHT DAS GERÄT
-IM INNERN BEFINDEN SICH KEINE TEILE,
DIE VOM BENUTZER GEWARTET
WERDEN KÖNNEN.
LASSEN SIE WARTUNGSARBEITEN VON
QUALIFIZIERTEN KUNDENDIENST-MITARBEITERN
DURCHFÜHREN
SERVICE & SUPPORT
ACME the game company GmbH
Boikweg 24
33129 Delbrück
Germany
Tel: [phone]
[e-mail]
oder
http://www.CamOneTec.com
Informationen zur Verwendung von Li-Ion Akkus
ACHTUNG
Wenn ein Akku nicht ordnungsgemäß
ausgetauscht wird, besteht Explosionsgefahr.
Tauschen Sie den Akku stets durch einen vom Hersteller
empfohlenen Akku desselben oder eines entsprechenden
Typs aus. Entsorgen Sie alte Akkus entsprechend den
Anweisungen durch den Hersteller.
Es besteht Brand-, Explosions- und
Verbrennungsgefahr. Zerlegen Sie
nicht den Akku.
Vermeiden Sie die Erhitzung des
Akkus über die unten genannte
Temperatur und verbrennen Sie
diesen nicht.
Li-Ion Akku <50°C
CE Deklaration
Hiermit erklären wir, dass dieser Artikel den grundlegenden
Anforderungen und den anderen relevanten Vorschriften
der Richtlinie 2004/108/EG entspricht. Eine Kopie der
Konformitätserklärung kann unter der oben genannten
Adresse angefordert werden.
WEEE Reg. Nr.: DE64989527
Benutzerinformation zur
Entsorgung von elektrischen und
elektronischen Geräten
Entsprechend der Firmengrundsätze
der ACME the game company GmbH
wurden hochwertige
wiederverwertbare Komponenten in
diesem Produkt verbaut. Dieses
Symbol auf Produkten und/oder
Begleitdokumenten besagt, dass das
Produkt am Ende der Lebensdauer
getrennt vom Hausmüll entsorgt
werden muss.
Bringen Sie diese Produkte, auch den
Akku, zur ordnungsgemäßen und
umweltfreundlichen Entsorgung zu
Ihrer nächsten Sammelstelle (bzw.
Recyclinghof).
Bringen Sie verbrauchte Akkus zu einer dafür
vorgesehenen Sammelstelle.

www.CamOneTec.com
3
Lieferumfang
Überprüfen Sie die Vollständigkeit bevor Sie das Gerät in Betrieb nehmen
Gimbal 1x
Gerätehalter
1
x
(Abbildung kann je nach Variante
abweichen) Akku 1x
Tasche Lade Netzteil Ausgleichsgewicht
Wichtige Hinweise!
Auf der Internetseite von CamOneTec (http://www.CamOneTec.com)finden Sie weitere Hinweise,
Informationen und Anpassungen zu dieser Anleitung.
Halten Sie sich unbedingt bei der Montage an diese Anleitung!
Haftungsausschluss und Warnhinweise
Lesen Sie diese Hinweise vor der Inbetriebnahme und Verwendung des Artikels und seiner Komponenten!
Mit der Inbetriebnahme des Artikels erklären Sie sich mit den Bedingungen zum Haftungsausschluss und den
Hinweisen einverstanden.
Bauen Sie den Artikel gemäß der Anleitung auf. Jegliche Veränderungen an diesem oder Verwendungen von
Fremdprodukten/Ersatzteilen kann zu Schäden führen.
Dieses schließt die Übernahme von Gewährleistungsansprüchen aus!
Der Artikel befindet sich bereits im Lieferzustand in einem funktionsfähigen Zustand. Nehmen Sie sich für die
erste Inbetriebnahme Zeit.
Es wird keine Verantwortung für Schäden oder Verletzungen vom Hersteller, Importeur oder Händler
übernommen, die bei der Nutzung des Produktes entstehen.
Nur den Akku aus dem Lieferumfang verwenden.
!Inbetriebnahme nur mit eingelegter Kamera oder Smartphone!
Äußerliche Krafteinflüsse im Betrieb beschädigen den Gimbal!

www.CamOneTec.com
4
Ladevorgang
Verwenden Sie für den Ladevorgang das Steckernetzteil bzw. das KFZ Ladgerät (separat erhältlich)
aus dem Lieferumfang.
Stecken Sie dieses in eine geeignete Steckdose und führen Sie dessen Stecker in die Buchse vom
Akku ein.
Die LED-Anzeige an der Unterseite des Akkus leuchtet auf. Die Anzeige zeigt durch die einzelnen
LEDs den Ladezustand an.
Wenn der Akku vollständig geladen ist, leuchten alle LEDs auf.
Einschieben des Akkus in Gimbal
Wurde der Akku vollständig geladen, kann dieser (nicht eingeschaltet) in das Akkufach eingeschoben
werden. Achten Sie darauf, dass dieser nur in einer Richtung eingeschoben werden kann. Der Akku
rastet hörbar ein Fach ein.
Schalten Sie den Akku noch nicht ein!

www.CamOneTec.com
5
Montage der Haltervorrichtung
Der Gimbal ist mit einer Haltevorrichtungen für das Endgerät (Action Kamera, Smartphone oder
Phablet) ausgestattet.
Der Lieferumfang weicht je nach gekaufter Variante ab. Es liegt jeweils nur eine Halterung bei.
Diese weisen auf der Rückseite eine Verschlussführung auf, schieben Sie Halterung in die passende
Auskerbung am Gimbal ein, bis diese einrastet und Sie die Schraubvorrichtung sehen können.

www.CamOneTec.com
6
Funktions Erklärung 3 Achsen
Neigungs-/Pitch-Achse
Verlangsamt die Neigungs-/Pitchrate, um
plötzliche und schnelle
Neigungsbewegungen zu stabilisieren.
Um den Kamerawinkel zu neigen, bewegen
Sie den Gimbal vorwärts (weg von Ihnen)
oder rückwärts (zu Ihnen hin).
Rollachse
Stabilisiert das
Smartphone bei
ungewollten
Bewegungen am
Griff.
Schwenkachse
Verlangsamt die Schwenk-
/Drehrate, um plötzliche und
schnelle Drehbewegungen zu
stabilisieren.
Dies stellt eine kontrollierte
Drehrate sicher, die die
Aufnahme vor zu plötzlichen
Drehbewegungen schützt.
Bewegen Sie den Gimbal
einfach nach links und rechts,
um sich ein Bild dieser Funktion
machen zu können.
Tipps:
Nehmen Sie sich ein wenig Zeit, um sich ein Bild von den Funktionen und
Bewegungen des Gimbals zu machen.
Bitte schalten Sie den Gimbal aus, bevor Sie Ihr Smartphone abmontieren, da
dieser ansonsten stark vibriert.
Der Gimbal verfügt über einen Unterspannungsschutz. Der Gimbal stoppt die
Stabilisierung, sobald der Akku über wenig Kapazität verfügt. Bitte schalten Sie den
Gimbal aus und laden den Akku auf.

www.CamOneTec.com
7
Erste Inbetriebnahme
Alle Bauteile wurden von Ihnen gemäß den vorangegangenen Punkten beachtet und montiert.
!Inbetriebnahme nur mit installierter Kamera/Smartphone!
Äußerliche Krafteinflüsse im Betrieb können den Gimbal beschädigen!
Bewegen Sie den Gimbal (Kopf/Kamerahalter) im Betrieb nicht per Hand.
Verschieben Sie Ihr Endgerät in der Klemmvorrichtung so, dass dieses waagerecht sich ausrichtet.
Mit dem beiliegenden Gewicht können Sie dieses noch fein abstimmen.
Zusätzlich kann über das Zusatzgewicht eine Feinaussichtung vorgenommen werden. Dieses wird
unterhalb der Gerätehalterung geschraubt.

www.CamOneTec.com
8
Halten Sie den Gimbal-Griff senkrecht und unbewegt fest, betätigen Sie den Ein-/Aus Schalter.
(Ein-/Aus Schalter auf der Unterseite des Akkus)
Nach einigen Sekunden stellt sich der Gimbal automatisch ein. Bewegen Sie den Gimbal-Griff nun
vorsichtig und testen die Funktionen an.
Achten Sie darauf, das die Funktionsweise des Gimbals nicht durch Verschmutzung
oder Feuchtigkeit beeinträchtigt wird!
Joystick / Taster
Mit dem auf dem Handgriff angebrachten Joystick / Taster können Sie den Betriebsmodus des
Gimbals ändern. Um die Modi zu aktivieren drücken Sie wie unten beschrieben auf den Joystick
Taster.
Mode 1: automaisch nach dem Start aktiv
Gimbal arbeitet selbständig (der Joystick ist nicht aktiv)
Mode 2: 2 mal drücken >der Gimbal kann mit Hilfe des Joystick auf der Neigungs- / Rollachse
gesteuert werden (Tilt + Roll)
Mode 3: 3 mal drücken >der Gimbal kann mit Hilfe des Joystick auf der Neigungs- / Gierachse
gesteuert werden (Tilt + Yaw)
FAQ
F: Der Gimbal stabilisiert nicht und hält das Smartphone nicht horizontal.
A: Stellen Sie sicher, dass der Akku vollständig geladen ist und wiederholen Sie Schritt 2 aus der
Schnellanleitung. Überprüfen Sie ebenfalls, dass das Smartphone richtig in der Halterung sitzt
und der Gimbal keine Balance-Probleme hat.
F: Mein Smartphone passt nicht in die Halterung.
A: Leider scheint die Halterung nicht mit Ihrem Smartphone kompatibel zu sein.
F: Ich bekomme kein Bild auf meinem Smartphone.
A: Stellen Sie sicher, dass das Smartphone entsprechend dieser Anleitung in die Halterung
eingesetzt wurde.
F: Wie lange hält der Akku des Gimbals?
A: Der Akku hält im Normalfall ca. 3 Stunden.
Bei weiteren Fragen und Problemen kontaktieren Sie bitte unseren Service!

www.CamOneTec.com
9
Gewährleistung & Garantie
Dem Verbraucher wird unbeschadet seiner Mängelansprüche gegenüber dem Verkäufer eine
Haltbarkeitsgarantie zu den nachstehenden Bedingungen eingeräumt:
»Neugeräte und deren Komponenten, die aufgrund von Fabrikations- und / oder
Materialfehlern innerhalb von 24 Monate, ab Kauf einen Defekt aufweisen, werden von
ACME the game company GmbH nach eigener Wahl gegen ein dem Stand der Technik entsprechendes Gerät
dem Erstkäufer kostenlos ausgetauscht oder repariert.
Für Verschleißteile gilt diese Haltbarkeitsgarantie für 3 Monate ab Kauf.
»Diese Garantie gilt nicht, soweit der Defekt der Geräte auf unsachgemäßer Behandlung
und/oder Nichtbeachtung der Anleitung beruht.
»Diese Garantie erstreckt sich nicht auf vom Kunden selbsterbrachte Leistungen
(z. B. Umbauten)
»Garantieansprüche sind sofort nach Kenntnis des Garantiefalles geltend zu machen.
»Ersetzte Geräte bzw. deren Komponenten, die im Rahmen des Austauschs an ACME the game company
GmbH zurückgeliefert werden, gehen in das Eigentum
von ACME the game company GmbH über.
»Durch eine erbrachte Garantieleistung verlängert sich der Garantiezeitraum nicht
»Soweit kein Garantiefall vorliegt, behält sich ACME the game company GmbH vor, dem Kunden den
Austausch, die Reparatur oder die Versandkosten in Rechnung zu stellen. Der Kunde wird hierüber vorab
informiert.
Service & Support
ACME the game company GmbH
Westwood
Boikweg 24
33129 Delbrück
Germany
Telefon: [phone]
E-Mail: [e-mail]

www.CamOneTec.com
10
Gravity Action 3D Gimbal
Manual
Vers. 1.0
"FlyCamOne" and "CamOne" are registered trademarks of ACME the game company GmbH, Germany
© copyright 2015 by ACME the game company GmbH
This user manual is protected by international copyright laws. No part of this manual may be reproduced without the prior written permission of ACME
the game company GmbH in any form or by any means, electronic or mechanical, including photocopying, recording or storing in any information
storage and retrieval reproduced, distributed, translated, or transmitted.

www.CamOneTec.com
11
Safety Advice
WARNING:
Follow these instruction to prevent damage of the unit:
•DO NOT USE UNPROTECTED IF RAIN OR WATER.
PREVENT CONTACT WITH ANY KIND OF LIQUIDS
•USE RECOMMENDED ACCESSORIES ONLY
•DO NOT DISASSEMBLE
•THERE ARE NO PARTS AT THE INSIDE THAT NEED
TO ME MAINTAINED
REPAIRS SHOULD BE MADE BY QUALIFIED
PERSONNEL ONLY
SERVICE & SUPPORT
ACME the game company GmbH
Boikweg 24
33129 Delbrück
Germany
Phone: [phone]
[e-mail]
or
http://www.CamOneTec.com
Warning Li-Ion batteries
WARNING L
i
-
Ion BATTERY
•Mishandling the battery may occur explosion, fire and
smoke including damage of health or goods. It will
also reduce battery performance.
•Never charge a damaged LiPo battery pack.
•Stop charging if the Li-Ion battery pack is getting
deformed (blown up).
•Charge and store the Li-Ion
battery pack at a temperature of
0°C to 40°C – avoid a
temperature higher than 50°C
when discharging.
•Do not shortcut – Risk of
explosion and fire!
CE Declaration
Herewith we declare that this item is in accordance with the
essential requirements and other relevant regulations of the
directive 2004/108/EC. A copy of the original declaration of
conformity can be obtained at the address above.
WEEE Reg. Nr.: DE64989527
Information for disposal of crossed
Bin marked products
This symbol is marked on a product or
packaging, it means that the product
including the batteries must not be
disposed of with your general household
waste. Only discard electrical/electronic
items in separate collection schemes,
which cater for the recovery and recycling
of materials contained within. Your co-
operation is vital to ensure the success of
these schemes and for the protection of
the environment.
To dispose the battery, remove it and take it to a resource
recovery facility.

www.CamOneTec.com
12
Content of the box
Please check the completeness before using the product
Gimbal 1x
Device mount 1x
(photo may differ from the version
you have bought) Battery 1x
Case Charger Counterweight
Important Note!
More information and updates on this manual are available at CamOneTec (http://www.CamOneTec.com).
Please follow this manual before you assemble the product!
Disclaimer and Warnings
Read these instructions before commissioning and use of the product and its components!
With the launch of the product, you agree to the terms of the disclaimer and agree to the instructions.
Assemble the items on according to the instructions. Any changes to this or uses of Third-party products / spare parts can
cause damage.
This excludes the acquisition of warranty claims!
The product is already in a functional state in the delivery condition. Take your time to start it.
There is no responsibility for damage or injury from the manufacturer, importer or distributor acquired, resulting from the
use of the product.
Only use the supplied and original battery!
Only start to use the product with an inserted camera or smartphone!
External influences while using the gimbal may damage it!

www.CamOneTec.com
13
Charging
Please use the supplied module to charge the battery, or alternately the optionally available car
charger.
Plug it into a compatible socket and connect the plug to the batterys port.
The LEDs on the bottom of the battery will start to flash. This shows the charging process.
As soon as the battery is fully charged, the LEDs will shine permanently.
Insert the battery
As soon as the battery is fully charged, you can slide it into the grip. Please note that it can be
inserted in one way only. The sliding is confirmed by a „click“.
Do not switch on the battery yet!

www.CamOneTec.com
14
Mountage
The gimbal is equipped with a mount for your device (Action camera, smartphone or phablet).
The content of the box depends on your purchased version. One mount per version is included.
Matching notches are located on the backside of each mount. Carefully slide it into the recess on the
gimbal until it is firmly locked and you can see the screwing holes.

www.CamOneTec.com
15
The 3 Axes
Tilt-/Pitch-Axis
Slows down the Tilt-/Pitchrate, to stabilize
sudden and fast tilt movements.
To tilt the camera angle, move the gimbal
forwards (away from you) or backwards
(
towards you
).
Roll-Axis
Stabilizes the
smartphone at
unwanted
movements on the
grip.
Pan-Axis
Slows down the Pan-/Rollrate, to stabilize sudden and fast roll movements.This
ensures a controlled turning rate sicher, that safes the recording from sudden
movements.
To have an impression of this function, simply move the gimbal to the left and right.
Tips:
Take your time, to have an impression of all functions and movements of the
gimbal.
Please switch off the gimbal before you unmount the smartphone as it will otherwise
start to vibrate strongly.
The gimbal is equipped with a undervoltage protection. The stabilization will be
automatically stopped as soon as the battery is low. Please switch off the gimbal
and charge the battery.

www.CamOneTec.com
16
First use
!Only use with installed camera/smartphone!
External influences during usage may harm the gimbal!
Do not move the gimbals head or camera mount by hand during usage.
Slide your device inside the clamp and make sure that it has a horizontal adjustment. The
counterweight helps you to have the perfect balance.
The counterweight helps you to fine-adjust the balance. Please attach it underneath the mount.

www.CamOneTec.com
17
Hold the grip vertically and still, now press the On/Off- button.
(The On/Off- button is located on the battery)
The gimbal will automatically adjust itself after a few seconds. Move the grip carefully and test all
functions and movements.
Make sure that no dirt or moisture is interfering the gimbals functions!
Joystick
You can activate the gimbals modes through the joystick that is located on the grip. Press the joystick
as described below to activate the modes.
Mode 1: automatically activated after start
Gimbal works autonomously (joystick deactivated)
Mode 2: Double press >the gimbal can be controlled on the tilt and roll axis by using the joystick
Mode 3: Triple press > the gimbal can be controlled on the tilt and yaw axis by using the joystick
FAQ
Q: The stabilization is not working and the device is not holding horizontally.
A: Make sure that the battery is fully charged and repeat Step 2 of this manual. Also check that the
device is mounted correctly and is well balanced.
Q: My smartphone does not fit inside the mount.
A: Your smartphone seems not to be compatible to the mount.
Q: My smartphone does not show any picture.
A: Make sure that the smartphone is mounted correctly and that the display is pointing towards you.
Q: How long is the battery life?
A: The battery has a duration of 3 hours at normal usage.
Feel free to contact our Service & Support!

www.CamOneTec.com
18
Warranty
The consumer is without prejudice to any claim against the seller a Manufacturer's Guarantee under the
conditions set out below:
» New devices and their components , or arising from manufacturing and /Material faults within 24 months of
purchase develop a fault , are of ACME the game company GmbH exchanged at its option against a prior -art
device to the original purchaser or repaired free of charge . For wear parts, this warranty is valid for 3 months
from purchase.
"This warranty does not apply if the device defect is attributable to improper treatment and / or non-observance
of the information presented is based.
"This warranty does not extend to self- paid by the customer services (eg conversions).
»Warranty claims are to be claimed at once, to the knowledge of the warranty claim .
"Ownership of devices or components that are returned to ACME the game company GmbH in the framework
of exchange, become the property ACME the game company GmbH.
» By services rendered under warranty, the warranty period is not extended
“Insofar as no Guarantee default exists, ACME the game company GmbH reserves the right to charge the
customer for replacement, repair, or shipping costs. The customer will be informed in advance .
Service & Support
ACME the game company GmbH
Westwood
Boikweg 24
33129 Delbrück
Germany
Phone: [phone]
E-Mail: service@ CamOneTec .com

www.CamOneTec.com
19
Gravity Action 3D Gimbal
Manuel d’utilisation
Vers. 1.0
"FlyCamOne", “CarCamOne”, CamOne Infinity, CamOne Xplore et le logo FlyCamOne HD” sont des marques déposées par la société ACME the game
company GmbH, en Allemagne © copyright 2014 de ACME the game company GmbH.
Ce manuel est protégé par un copyright international.
Aucune partie de ce manuel ne peut être copiée sans l’autorisation préalable de la société ACME the game company GmbH.

www.CamOneTec.com
20
Conseils de sécurité
Avertissements:
Il est indispensable de suivre les instructions ci-après afin
d’éviter d’endommager votre caméra:
-NE PAS UTILISER LA CAMERA EN CONDITIONS
PLUVIEUSES SI CELLE-CI N’EST PAS PROTEGEE
-MAINTENIR A L’ECART DE L’HUMIDITE
-N’UTILISER QUE LES ACCESSOIRES COMPATIBLES
-NE PAS TENTER DE DEMONTER
-AUCUN COMPOSANT INTERNE NE NECESSITE
D’ENTRETIEN PARTICULIER
-LES REPARATIONS NE DOIVENT ETRE FAITES QUE
PAR LE PERSONNEL QUALIFIE.
SERVICE & SUPPORT
ACME the game company GmbH
Boikweg 24
33129 Delbrück
Germany
Phone: [phone]
[e-mail]
ou
http://www.CamOneTec.com
Informations relatives à la batterie Li-Ion
Avertissements sur les batteries LiIon
•Une mauvaise utilisation de la batterie peut être à l’origine
d’explosion ou de fumées qui peuvent être nuisibles pour
les biens et personnes.
•Ne jamais charger une batterie Li-Ion endommagée.
•Arrêter immédiatement la charge si la batterie Li-Ion
devenait chaude ou se déformait.
•Ne pas mettre en court-circuit, risque d’incendie ou
d’explosion
•La charge et le stockage de la
batterie doivent se faire dans des
pièces dont la température est
comprise entre 10°C et 50°C. Ne
jamais entreposer dans un endroit où
la température est supérieure à
50°C.
Déclaration CE
Nous déclarons par la présente que ce produit est en règle
avec les directives relatives aux normes 2004/108/EC.
Une copie de l’original de la déclaration de conformité est
disponible sur simple demande à l’adresse suivante :
[email protected]
WEEE Reg. Nr.: DE64989527
Informations relatives aux produits
recyclables.
Le symbole ici présent sur le produit
que vous venez d’acheter signifie que
celui-ci contient des composants
susceptibles d’être recyclés. Pour
cette raison vous ne pouvez pas jeter
ce produit avec vos déchets
ménagers. Il est indispensable que
vous preniez contact avec un centre
de recyclages des déchets sensibles
afin d’assurer le recyclage de ce
produit.
Les batteries en fin de vie doivent être collectées en vue
d’être recyclées.
Vous devez pour cela vous rapprocher du centre de collecte
le plus proche de chez vous..
